Mit Euerer Hilfe werde ich versuchen den Thread up-to-date zu halten, was ja nicht ganz unwesentlich ist ! - Ergo, wenn ich was vergessen habe oder Ihr etwas für erwähnenswert haltet - "just give me a call"
Also los gehts :
P5N32-E SLI
man achte bei dem Board-Namen besonders auf das *****--E SLI, denn es gibt noch andere P5N32´s von Asus, aber nur das E-SLI besitzt den aktuellen Nvidia 680i-Chipsatz.
Wo wir schon beim Chipsatz wären :
Momentan gibt es nur 3 verfügbare Boards mit den (enthusiasts) Chipsatz von Nvidia 680i :
Mittlerweile sind auch schon die neuen Boards verfügbar.
Neue 680er Boards :
Das wirft natürlich die Frage auf "Was ist der Unterschied zwischen dem Striker und dem P5N32-E ?"
Hier die Vergleich von Asus selbst
Was bei dem ASUS-Vergleich nicht wirklich rauskommt :
- Doppelte Heatpipe
- teilweise hoherwertige Elkos
- 2x eSata Ports
- externe Temperatursensoranschlüsse
- LED Beleuchtung
- LED I/O
- LCD Display
- Onboard "Taster"
- Array Mic
- Software (Striker CD, Ghost Recon...)
Desweiteren gibt es noch einen Vergleich von Computerbase mit einigen Benchmarkergebnissen.
Nichts desto trotz ist die Platine die gleiche :
Das P5N32-E Plus:
Ein wenig nach dem Release des P5N32-E SLI, launcht ASUS ein Board mit eignener Chip-Kombination : Das P5N32-E PLUS
Dabei ist die Namensgebung leider ein wenig unglücklich, denn hierbei handelt es sich nicht, wie es sich vielleicht vermuten läßt, um eine Erweiterung des P5N32-E mit dem entsprechenden Chipsatz.
ASUS hat zwar das gleiche (von ASUS anscheinend beliebte ) PCB verwandt, wie beim P5N32-E, Striker und Striker Extreme, jedoch ist bei dem PLUS-Board nicht wie bei den anderen eben genannten Boards der Nvidia 680i-Chipsatz verbaut. Wie bereits erwähnt, war hier ASUS ein wenig kreativ was die Basis angeht :
Nachvollziehen könnt ihr die Chipverteilung bzw die Unterschiede der Boards untereinander anhand folgender Tabelle :
(Quelle : ASUS )
Vergleichstabelle für Striker / P5N32-E / Plus
Zurück zum P5N32-E SLI
Zum Wesentlichen :
Chipsatz-Architektur und -Anbindungen :
Nutzen der 2 PCIe(16x) + 1 PCIe(8x)
1. Möglichkeit :
SLI + Physikberechnung über eine dritte GraKa
2. Möglichkeit :
6facher Monitorbetrieb ( für alle die, die sich gerne mit Monitoren umgeben )
Supported CPUs :
CPU-Liste von ASUS
Kommen wir zum Review...
Layout & Einbau
Das Layout geht für mich völlig in Ordnung- es gibt keine offensichtliche Faux-pas. Das Einzige ( was aber leider in letzter Zeit schon fast obligat ist ): Es wird doch ein bissle eng, wenn man die RAMs wechseln will - die "Schnapper" gehen zwar auf... aber wie gesagt... es wird eng ... auf der anderen Seite gibt es genügend Boards, wo das mit eingebauter GraKa gar nicht mehr möglich ist.
So geht dann auch der Einbau ohne größere Komplikationen von statten.
Inbetriebnahme
Das Board wird mit der Bios-Version 0302 ausgeliefert und kommt mit somit mit den aktuellen Core2Duo´s klar.
Die neueren Boards kommen bereits mit der Bios-Version 0602.
Schwierigkeiten gibt es jedoch zu meist mit den RAMs... da kann es passieren, daß das Board ein bissle Zickig wird.
Abhilfe ist jedoch simple und effizient :
Die Speicherspannung die der Hersteller angibt, einfach von Hand einstellen ! et voila - es tut !
Alternative LuftKühler
Allgemein ist festzuhalten, daß bei den alternativen Kühlern, die klar im Vorteil sind, bei denen der Lüfter gerade nach unten bläst ( senkrecht auf die CPU ), weil dadurch der Luftstrom mit auf die Heatpipe-Kühler verteilt wird. Andernfalls sollte man sich was überlegen ... siehe auch den Punkt "Wakü" in diesem Review.
folgende Kühler sollen passen :
Artic Cooling - Alpine 7
Artic Cooling - Freezer 7 Pro
Noiseblocker - Coolscraper 120
Scythe - Andy Samurai Master
Scythe - Infinity
Scythe - Infinity SCINF-1000
Scythe - Mine
Synthe - Mine 1100 Rev b
Scythe - Ninja
SilentMaxx - FrostBite
Thermalright - SI-128
Thermaltake - Big 120
Thermaltake - BlueOrbII
Thermaltake - Sonic Tower
ZEROtherm - CF900 ( Auf Einbaurichtung achten ! )
ZALMAN - CNPS 7700 CU
ZALMAN - CNPS 9500 CU
ZALMAN - CNPS 9700 LED
ZALMAN - CNPS 9700 CU
Ansonsten sei gesagt: Von den 4 Bohrungslöchern für den CPU-Kühler sind ca 1 cm Platz zu den Heatpipes bzw. dessen Kühlkörpern. Also wenn der alternative Kühler arg weit über die 4-Loch-Halterung rausragt, dann steht das für potentielle Ärger-Kandidaten.
RAM-Riegel-Übersicht
(müssen natürlich vervollständigt werden - bitte um Euere Angaben...)
ASUS-Speicher-Liste ( neue Liste - Stand 17.05.07 )
Generell gilt: bei RAM-Problemen die Spannung und die Timings manuell einstellen, bei persistierendem Problem die Command Line auf 2T setzen.
Bei RAM-Probs mit EPP- bzw SLI-RAM einfach mal im Bios das EPP deaktivieren.
Bis jetzt steht das EPP im Verdacht für einige dominaten Speicherprobleme verantwortlich zu sein.
Mittlerweile muß man eine direkte Warnung aussprechen, was die Corsair XMS2-Riegel und die Dominator 6400 angeht ! Bei vielen Systemen mit diesem- (P5N32-E SLI) bzw mit dem Striker-Board sind diese RAM-Riegel immer wieder schuld an Sys-Instabilitäten und seltsamen Sys-Verhalten, welches nach RAM-Wechsel (komplett andere Riegel) beseitigt werden konnte. Update : Durch das BIOS 1002 sind die eben genannten Riegel zum anständigen Laufen zu überreden.
A-DATA 4GB Kit DDR2-667 / 5-5-5-15 (-1T) @ 1,85V / User ElectricStream
A-Data Extreme Edition DDR2 800+ 2 x 1GB / 4-4-4-12 @ 2,1V / User Danyel
A-Data Vitesta Extreme Edition DDR2-800 (2x1024MB) / 4-4-4-12 @ 2,0V / User trulli; Smooth; p$YcHo; XdevilX; Mastereye
A-DATA Vitesta Extreme Edition 1000+ / 5-5-5-15 @ 2,075V / User Paulchen0
*-1 Cellshocks ab SerienNr-Anfang 110 !!! *
Cellshock 1000 2GB / 5-5-5-15 @ ?V / User autodidakt
Cellshock PC6400 CL4 2GB Kit / 4-4-4-12(-1T) @ 2,1V / User Billy Talent
Corsair PC2-800 DHX Dominator CL4 KIT 2GB / 4-4-4-12 @ 850MHz @ 2,1V / User .:Kandalf:. -nur in den Bänken A2+B2
*-2 Corsair PC2-800 DHX Dominator CL4 KIT 2GB / 4-4-4-12 @ 2,1V / User Smooth - sind rausgeflogen - war echt nervig !
Corsair PC2-800 DHX Dominator CL4 KIT 2GB / 4-4-4-12 @ 800MHZ @ 2,1V / User Cameron
Corsair PC2-800 Twin2X2048-6400C4 CL4 / 4-4-4-12 @ 2,1V / User Pegaso; FlashCool; AnubiZz
Corsair Pc2 6400 Cl5 Twin2x1024A-6400 2x512MB / 4-4-4-12 @ 2,1V / User durchlader
Crucial Value DDRII-533 (2x1GB) / 5-5-5-15 (-2T) @ 1000 MHz @ 2,1V / User Pinnemann
Crucial Value DDRII-667 (2x1GB) / 5-5-5-15 (-2T) @ 1000 MHz @ 2,1V / User Pinnemann
Crucial Ballistix Tracer 2x1GB 800MHz / 4,0-4-4-12-2T @ 2,21V / User Katzenpaule
4 GB Crucial Ballistix PC 6400 / 5-5-5-15 @ 1066 MHz @ 2,15 V / User Peff
Elixir PC5300 667MHz 2 X 1 GB / 5-4-4-14-19 (2T) @ 1,9V / User P5N32ESLI
G.E.I.L. Ultra 800er 1024MB-Kit / 4-4-4-12 @ 2,1V / User Smooth
G.E.I.L. Ultra PC8500 1066MHz (2 X 1GB) / 5-5-5-15 (2T) @ 2,4 V / User P5N32ESLI
G Skill F2-6400CL4-1GBPK / 4-4-4-12 @ 2,0 V / User cYaNiDe
G.Skill F2-6400CL5-1GBNQ 2GB / 5-5-5-15 @ 1,85 (auto) / User MSchmidt7
G.Skill F2-6400CL5S-512NQ / 4-4-4-12 @ ? / User TFH
G.Skill F2-6400PHU2-2GBHZ 2GB-Kit / 4-4-4-12 @ 2,0V / User gnaa123
4x512MB Hynix (Qimonda) DDR2-533 @ 4-4-4-11-2T @ 1,88V / User Katzenpaule
Kingston HyperX DDR2 800Mhz 2GB / 4-4-4-12 @ 2,1V / User Polutionman; Vans
Kingston KHX6400D2LL/1GN / 4-4-4-12 @ 2,0V / User Zzorrkk
Kingston KHX6400D2LL/1G (4 x 1GB) / 5-5-5-15-2T @ 1,95 V @ 860 MHz / User CapricaSix
Kingston HyperX DDR2-800 KHX6400D2LLK2/2GN (4x1024MB) / 4-4-4-12-2T @ 2,1V @ 860 Mhz / User TheBrother
MDT PC800 cl5 4x1GB / 5-5-5-5-18 @1,875 Volt / User marcel_r1; Backautomat
Mushkin High Performance DDRII-800 / 4-5-4-11 @ 2,1 V / User p$YcHo -cave : läuft erst ab Bios-Version 0602 stabil - nur in de Bänken A1+B1
Mushkin 4096MB PC2-6400U (2 x 2GB) / 5-4-4-12@ 2,0 V / User Fatiho
OCZ PC2-6400 FlexXLC Edition CL3 / 3-4-4-15-2T @ 2,3 V / User aViN187
OCZ EL Platinum XTC 6400 Rev.1 2GB/ 4-4-4-12 @ 2,1 V / User durchlader
OCZ PC-6400 Platinum Revision 2 / 4-4-4-15 @ 2,0 V / User Buehlerra
OCZ DDR2 PC2-6400 Special Ops Edition Urban Elite 800MHz (2x1024 MB) / 4-4-3-15 @ 2.0/ User Backautomat
OCZ PC2-6400 CL4 KIT XTC Platinum Rev2 / 4-4-4-15 (-2T) @ 2.19V / User Nakamuro
OCZ DDR2 PC2-6400 Special Ops Edition 800MHz (2x1024 MB) / 5-5-5-12 @ 2.1V / User .:Gamer:.
OCZ XTC Platinum DDR2 800MHz 2GB (OCZ2P800R22GK) / 4-4-4-12 @ 2,15V / User andyfx
OCZ PC2-6400 CL4 KIT XTC Titanium EPP 2GB / 4-4-4-15 @ 2,1V / User Smooth
OCZ PC2-6400 CL4 KIT NVIDIA Edition 2GB / 4-4-4-15 (2T) @ 2,1V / User mgmpower
OCZ 2x1GB PC2-8500 NVIDIA SLI Edition / CL5-5-5-15(2T) @ 1066MHz @ 2,35V / User Teffen
OCZ 2x1GB PC2-8500 CL5 KIT NVIDIA Edition / 5-5-5-15 @ 1068 MHz @ 2,1 V / Capt.Flint
cave :
Es kann wohl bei einigen User zu Problemen bei Vollbelegung der Speicherbänke kommen :
Anscheinend laufen dann einige Riegel nur noch mit 667MHz.
Wir werden das weiter beobachten und es hier kund tun
bei Speicherbank-Vollbelegung :
(note : 4GB und mehr werden erst bei einem 64-Bit-OS vollständig adressiert - d.h. unter 32-Bit-OS werden zB von 4GB verbauten Speicher nur 3,xx GB angezeigt. )
A-DATA Vitesta Extreme Edition DDR2-800+ (4x1024 MB) / 4-4-4-12@ 2,0V @ 800 MHz / User truli; Grisu1126; Smooth; p$YcHo; Mastereye
A-DATA Vitesta Extreme Edition 1000+ (4x1024 MB) / 5-5-5-15@ 2,075V@1000 MHz / User Paulchen0
Corsair TWIN2X2048-6400C4 DDR2 (4x1024 MB) / 4-4-4-12-2T @ 2,1V @ 800 MHz / User FlashCool; AnubiZz (Bios 1205 )
4x1GB G.E.I.L. DDR2 6400 / 4-4-4-12@ 2,1V @ 853 MHz / User Stylecrime
G.Skill F2-6400PHU2-2GBHZ 2GB-Kit / 4-4-4-12 @ 2,0V @ 800 MHz+/ User gnaa123
4x1GB Geil Black Dragon 6400 CAS4 / 4-4-4-12-2T @ 2,1V @ 917MHz / User Rennfahrer
Kingston HyperX DDR2-800 KHX6400D2LLK2/2GN (4x1024MB) / 4-4-4-12-2T@ 2,1V @ 860 Mhz / User TheBrother
Kingston KHX6400D2LL/1G (4x1024MB) / 5-5-5-15-2T @ 1,95 V @ 860 MHz / User CapricaSix
MDT PC800 cl5 Speicher (4X1024MB) / 5-5-5-18 @1,875 Volt @ 800MHz / User marcel_r1; Backautomat
OCZ PC-6400 Platinum Revision 2 / 4-4-4-10@2,0 V @ 667 MHz / User Buehlerra
OCZ DDR2 PC2-6400 Platinum Revision 2(OCZ2P800R22GK) (2 x 1024MB) / 4-4-4-15-2T @ 2,1V @ 853MHz / Delta-RP-One
Noch eine kleine Anmerkung :
Wie Paulchen0 berichtet kann es zu Problemen bei 4GB-RAM bei der Vista64-Installation kommen. In diesem Fall empfiehlt es sich erst nur 2GB zu verbauen, Vista installieren und danach das RAM-OS-Update ( Update-Nr. 929777 ) drauf zu spielen. Erst abschliessend die letzten 2GB einbauen.
Und noch eine Anmerkung :
Stylcrime berichtete, daß er sein Problem mit dem RAM-Takt bei Vollbelegung, damit umgehen konnte, indem er anstatt den fixen 800MHz-Ram-Takt, den vordefinierten 5:4 Teiler fahren ließ. Die Folge er betreibt jetzt seine Vollbelegung mit 853 MHz-Ram-Takt anstatt, der vorherigen einzig stabilen 667 MHz.
Und ein weitere Anmerkung :
Gerade bei den etwas zickigen RAMs wie bei den Corsairs in der Vollbelegung, gibt es einen weiteren Trick die zum Laufen in allen Bänken zu überreden : einen nach dem anderen Riegel nachstecken. Also eine Riegel rein - kurz starten lassem - den nächsten Riegel rein - wieder kurz starten ... usw
Das war wohl der einzige Weg, wie AnubiZz seine Vollbelegung in Gang bekommen hat.
WaKü-Betrieb und OC
Beim WaKü-Betrieb ist folgendes zu beachten :

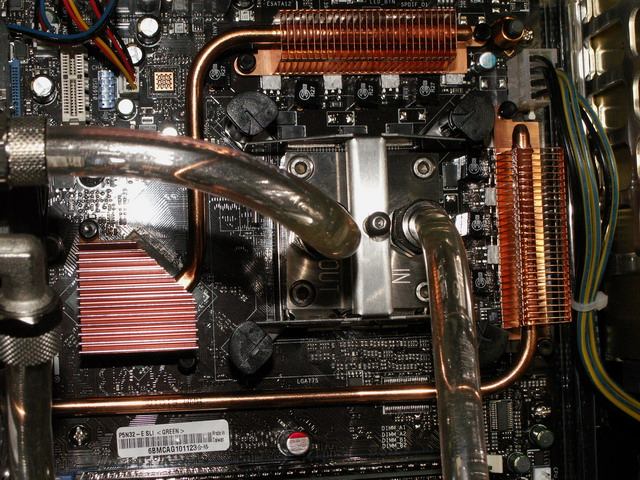

Die Heatpipes, wie auf dem Bild ersichtlich, umringen den CPU-Sockel mit der Intention, daß der CPU-Kühler/Lüfter die Kühlrippen der HPs gleich mit konvektiert ... mit Wakü fällt der Luftstrom natürlich weg und die HP-Kühlrippen werden sakrisch heiß ( und zwar wirklich mit Finger-verbrenn-Faktor ), was natürlich weder gewollt sein kann, noch besonders förderlich für die Hardware ist.
cave :
Bei unzureichender Kühlung des Heatpipes-Systems kommt es zu starken Spannungsschwankungen was im normalen Betrieb u.U. nicht wahrnehmbar ist, jedoch sobald es in Richtung Takten geht sofort bemerkbar wird und für miserable Ergebnisse sorgt !
Also wenn Eure OC-Ergebnisse mehr als nur suboptimal sind, einfach mal die Kühlung überarbeiten...
Da der Chipsatz von naturaus sehr heiß wird - und man das Heatpipe-System mit dem "baugleichen" Striker vergleicht, dann fällt einem auf, daß die Heatpipelösung vom Striker aufwendiger und effektiver ist.
Mit der Feststellung der Spannungsschwankungen und dem Vergleich des Heatpipe-Systems des Strikers, läßt das nur einen Schluß zu :
Die Kühllösung auf dem P5N32-E arbeitet unter Normalbedingungen schon am Rande der Effektivität !!
Mittlerweile ist mir auch bekannt, weshalb die HP so "überlastet" ist :
man erkennt hier die "gummi-artige" Matte die zwischen HP und Mosfets liegt... ja ihr habt richtig gelesen : "gummi-artig" ! (Anmerkung für Culex : Ja, ich weiß : es ist eine Art Wärmeleitpad )
Ich versteh nicht, wie das nur ansatzweise effizient, die Wärme abführen soll ???
Also runter damit und Paste anstelle der Matte !
Aber Achtung :
erstens ... Garantie-blabla...
und zweitens, jetzt muß man wirklich auf die Konvektion von der HP achten, denn jetzt wird die Wärme auch wirklich aufgenommen - ergo, die werden wirklich heiß !
Wenn man jetzt den HP-Kühler-Finnen wirklich die Möglichkeit der Konvektion gibt - sprich die einem Luftstrom aussetzt- dann sind drastisch geringere Board-Temps die Krönung des Erfolgs. Bei mir waren es nach über einer Stunde Dual Prime fast 10°C Differenz.
Ergo - Man muß sich was dafür überlegen !
Da gibt es zwei Möglichkeiten :
Möglichkeit eins
banal und simple: einfach den Luftstrom durch Lüfter wiederherstellen.
OC
OC geht mit dem ASUS-Tool (AI-Booster ) onfly... hört sich zwar toll an an, hat aber den Nachteil, daß es den Speichertakt mit hochzieht (selbst wenn man im BIOS "unlinked" gesetzt hat).
Zudem kommt mittlerweile das Faktum, daß bei manchen Bios-Versionen das on-fly-oc zum nem spontanen Freeze führt bzw führen kann, also gilt eigentlich wieder : Am besten im Bios takten ! ( Ein kleines "How-to" findet sich unten in der File-Liste... es ist eine inoffizielle Nvidia-Anleitung )
=>Wenn man dann im Bios taktet, bzw in die höheren OC-Regionen vordringt, die auch Spannungserhöhungen bedürfen, sollte man das Tool ( AI-Booster ) am Besten gleich ganz deinstallieren (oder zumindest aus dem Autostart rausnehmen ), denn das Tool ändert gerne mal die Spannungen "nach seinem Gut-dünken" ab - in der Regel reduziert es, die im Bios von einem eingestellten Vs ... Die Folge das System stürzt beim Booten ab oder freezed !!
Im Bios hat man die Möglichkeit den Speicher "unlinked" zu setzen, was heißt fixe Frequenz für den Speicher ! Und ab geht die Lutzie !
OC-advanced
( für alle die sich schon mit der Materie auskennen )
Um beim OC die Signalqualität zu verbessern oder verstärken, ist es allgemein üblich - um nicht zu sagen notwendig - die jedweiligen Spannungen anzuheben. Für den Systemtakt bei unserem nForce-Board sind folgende Spannungen relevant :
( diese dienen lediglich als "Hausnummer" - natürlich ist die effektive und ausreichende Kühlung als obligat zu sehen ! s.o. )
Man sollte sich hier langsam an die Umax ranarbeiten, um auch die etwaige Wärmeentwicklung im Auge zu behalten zu können !
Trotz der Vorstellung der Begrifflichkeit "unlinked" RAM, werden bei dieser Option Speicherteiler generiert.
Hier ist anzumerken, daß es "starke" und "weniger starke" Teiler.
Ein besonders "starker" Teil ist zum Beispiel der 5:6 Teiler.
Bei der Option "unlinked" werden wie schon erwähnt die Teiler generiert, sa daß diese nicht per hand eingestellt werden können, sondern errechnet werden müssen. Alternativ kann man natürlich auch die vordefinierten Teiler aus dem Bios benutzen, jedoch werden da nicht alle möglichen Teiler aufgeführt.
Veranschaulichung dieses Schemas anhand des FSB 500MHz ( FSB 2000 ):
500 FSB - 800 mhz ram = no boot.
500 FSB - 1000 mhz ram = funktioniert gut
500 FSB - 1100 mhz ram = lädt, kann aber schnell instabil werden
500 FSB - 1200 mhz ram = rock-stable - einwandfrei
500 FSB - 1250 mhz ram = stabil, brauch u.U. ein wenig V-Erhöhung
500 FSB - 1300 mhz ram = bootet, aber sehr schnell instabil
( Thx hier an Kunaak@XtremeSystems )
=> Wenn ein FSB nicht so richtig fahren will, dann einfach ein bissle an der FSB-Schraube rauf oder runter drehen ... und zwar an beiden Mem und Sys. Es kann dadurch schnell mal sein, daß ein niedriger FSB nicht fährt, aber ein bisschen höherer dann keine probs macht.
Wenn es dann mal doch zu viel war, hat ASUS nun ein Feature das nennt sich CPR ( und das steht nicht für cardio-pullmonare-Reanimation sondern CPU Parameter Recall )- das erspart uns nun, daß man sich unter den Tisch legen muß um "Clear CMOS" zu jumpern. Einfach PC ausschalten und wieder einschalten und schon kommt man jetzt ohne Probs wieder ins Bios rein und kann seine Einstellungen entschärfen.
Wenn man mal geeignete Bios-Einstellungen gefunden hat, so kann man die in einem der zwei Bios-Profile abspeichern. ( Und später auch bei einem mißlungenen OC-Versuch wieder laden )
OC- & Undervolting-Ergebnisse :
bei Neuangaben bitte CPU / Multi * FSB = Takt / Vcore / ( Temp ) und vielleicht noch einen kleinen Screeni
E6850 @ 9 x 400 MHz = 3,6 GHz @ 1,35V / 32°C / ( verified ) User Smooth
E6400 @ 8 x 450 MHz = 3,6 GHz @ 1,45V / 57°C / ( verified ) User EleCtricStream
E6600 @ 9 x 400 MHz = 3,6 GHz @ 1,35V / 42°C / ( verified ) User bigzorro
E6600 @ 9 x 390 MHz = 3,51 GHz @ 1,44V / 47°C / ( verified ) User autodidakt
E6400 @ 8 x 437 MHz = 3,5 GHz @ 1,35V / 52°C / ( verified ) User Dago
E6400 @ 8 x 437 MHz = 3,5 GHz @ 1,5 V / 52°C / ( verified ) User Smooth *updated*
E6600 @ 9 x 377 MHz = 3,4 GHz @ 1,38 / 56°C / ( verified ) User p$YcH0
E6600 @ 9 x 368 MHz = 3,3 GHz @ 1,450V / 52°C / ( verified ) User proscher
=>Q6600 @ 9 x 355 MHz = 3,2 GHz @ 1,26 V / 49°C / (verified ) User DvP <=
E6600 @ 8 x 400 MHz = 3,2 GHz @ 1,4 V / 56°C / ( verified ) User Peff
E6600 @ 9 x 355 MHz = 3,2 GHz @ 1,450V / 56°C / (n.t) User TheBrother
E6700 @ 10 x 322 MHz = 3,2 GHz @ 1,38V / 35°C / ( verified ) User CapricaSix
E6700 @ 10 x 320 MHz = 3,2 GHz @ 1,23V / 55°C / ( verified ) User Delta-RP-One
=>Q6600 @ 9 x 350 MHz = 3,15 GHz @ 1,3 V / 38°C / BIOS 1103 / ( verified ) User Smooth
E6600 @ 9 x 350 MHz = 3,15 GHz @ 1,325V / 55°C / ( verified ) User ThulePhil
E6600 @ 9 x 350 MHz = 3,15 GHz @ 1,26 V / 42°C / ( verified ) User SilvAoDX
E6750 @ 8 x 375 MHz = 3 GHz @ 1,4 V / *kommt noch* User AnubiZz
E6600 @ 6 x 500 MHz = 3 GHz @ 1,25 V / 29°C / ( verified ) User Pinnemann
E6600 @ 9 x 333 MHz = 3 GHz @ 1,17 V / 42°C / ( verified ) User wwwderwahre
E6600 @ 9 x 333 MHz = 3 GHz @ 1,41 V / 54°C/ ( n.t.) User Capt.Flint
E6600 @ 9 x 333 MHz = 3 GHz @ 1,4 V / 44°C ( verified ) User Cameron
E6600 @ 9 x 333 MHz = 3 GHz @ 1,18 V / 54°C (verified ) User p$YcHo *updated*
E6600 @ 9 x 333 MHz = 3 GHz @ 1,35 V / 56°C (n.t. ) User Johnnybike
E6600 @ 9 x 333 MHz = 3 GHz @ 1,3 V / 61°C / ( verified ) User DaTras
E6600 @ 7 x 420 MHz = 2,9 GHz @ 1,38 V / 53°C / (n.t.) User Nox
E6300 @ 7 x 400 MHz = 2,8 Ghz @1.225 V / 59°C / ( verified ) User marcel_r1
E6300 @ 7 x 400 MHz = 2,8 GHz @ 1,264V / ?°C / ( n.t. ) User Teffen
E6400 @ 8 x 333 MHz = 2,66 GHz @ 1,1 V / 30°C / ( verified ) User Smooth
E6600 @ 9 x 266 MHz = 2,4 GHz @ 1,0 V / 39°C / ( verified ) User p$YcHo
E6600 @ 9 x 266 MHz = 2,4 GHz @ 0,96 V / 33°C / ( verified ) User wwwderwahre *updated*
Bios-Update
Noch ein nicht ganz irrelevantes Thema.
Für Bios-Updates hat ASUS zum einen ein Prog mit beigepackt namens ASUS-Update, damit kann man unter Windows ein Bios-update fahren... wie empfehlenswert das ist, laß ich jetzt mal dahin gestellt.
So nachdem ich jetzt des öfteren gelesen / gehört / gesehen habe, daß nach Bios-Updates mit dem ASUS-Updater, trotz verfizierter und "erfolgreichen" Flash-Vorgang, das Board den Dienst komplett einstellt und erst nach Austausch des Bios-Chips wieder reaktiviert werden konnte, möchte ich ausdrücklich vor dem Flashen mit dem ASUS-Updater warnen !!!
Do NOT fash with Asus-Update !
Zum Anderen hat ASUS ein Feature ins Bios eingebettet namens "EZ-Flash" - d.h. ich kann entweder über das Bios ( also im "Einstell-Fenster" ) die Update-Funktion starten oder noch über die Tastenkombi "ALT"+"F2" das EZ-Flash direkt aufrufen.
Im Grunde funktioniert das wie das gute alte DOS-Bios-Update. Der imense Vorteil ist aber nun der, daß ich mein neues Bios-File auf eine Diskette, USB-Stick oder CD schmeiße und das dann im Flash-Prog direkt aufrufen kann ( und auch zur Sicherheit installierte Bios-Versionen speichern kann )
Volt-Mod :
Noch etwas für die ganz Mutigen:
XtremSystems-Volt-Mod Da gibt es ein Anleitung für den Volt-Mod. Angeblich soll der die Spannugen stabil aufrecht halten. Ich habe es nicht ausprobiert... daher kann ich dazu nichts sagen.
Zum vorläufigen Abschluß noch ein paar Files :
Files :
Bios-Versionen ( für das "non-Plus" )
1302 released 12.11.07 -File Datum 5.11.07
bislang keine weiteren Infos - wahrscheinlich Bios-Version für 45nm
1205 released 27.08.07 - File Datum 22.08.07
1. Enhance overclocking capability
2. Enable support for ASUS SK-2690 keyboard
3. Enable support for Razer Copperhead USB Mouse ( auch mit MS Habu )
4. Added CPU UCode to support new processors
5. Enhance memory compatibility
6. Finetune Q'Fan operation algorithm
Bios 1203 / 1203beta: Beide Files wurden wieder auf den Server gesetzt... Warum das hin und her ? Keine Ahnung.
Bei beiden 1203Versionen gilt :Nicht diese Version flashen, wenn man eine MS-Habu angeschlossen hat. Ansonsten bleibt das Sys im CPU-init hängen. Wenn man die Maus abzieht, läuft alles wieder ohne Probs ... aber wer will schon zum System-Start immer die Mausabziehen ?
1203beta released 17.08.07
1203 released 27.07.07
1201 released 12.07.07 - File Datum 11.07.07
RAM-Kompatibilität
1103 released 08.06.07 - File Datum 08.06.07
1.Fix it fails to resume from S3 mode by PS2 Keyboard.
2.Enhance compatibility for certain memory modules.
1102 released 29.05.07 - File Datum 24.05.07
1. Updated NV RAID ROM.
2. Support new cpus. Please refer to: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us&model=P5N32-E SLI
3. Modified warning threshould of CPU fan speed.
4. Fixed ATi Crossfire fail issue.
5. Enhanced compatibility for certain memory modules.
6. Fixed incorrect display of L2 cache size when using Conroe-L CPU
1101-beta released 18.05.07 - File Datum 09.05.07
Beta-Bios - es gibt keinen Change-Log
=>1002 released 30.03.07 - File Datum 28.03.07<=
1.Support new CPUs
Bei 1002 gibt es keine Linkboost-Option mehr !
=>0903released 09.03.07 - File-Datum 05.03.07 <=
1.Support new CPUs.
2.Fix PreslerXE 3.73G will run at 3.19G after CMOS fails.
3.Use new German translation.
4.Fix PreslerXE & SmithfieldXE CPU fail to boot.
5.Update EZ-Flash module.
6.Fix Vcore error when above 1.80V.
7.Fix CPU Vcore can not be set by user when Overclocking at certain frequency.
anscheinend soll man jetzt für die selbe OC-Raten weniger Vcore benötigen (lt. XtremeSys)
0902-beta released 16.02.07 - File-Datum 15.02.07
File ist vom ASUS-Server genommen worden - Bei Bedarf schicke ich es gerne zu - einfach hier im Thread melden.
1.Fixed CPU Vcore cannot be set by user when Overclocking at some frequency.
2.Support new CPUs, please refer to our website at: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us&model=P5N32-E SLI
Der Vcore-Bug ist behoben !
0803 released "noch gar nicht !" - File-Datum 13.02.07
Habe das Bios-File persönlich vom ASUS-Support geschickt bekommen - von daher keine offizielle Improvement-Liste
Sky_liu vom ASUS-Support schrieb, daß es die EPP / SLI -Memory-Probs beheben soll.
Sobald es auf den Server von ASUS ist werde ich hier den Link angleich und auch eine entsprechende Liste veröffentlichen.
0802-beta released 15.02.07 - File-Datum 12.02.07
P5N32-E SLI Release BIOS 0802
1. Enhance memory compatibility
2. Enable support for FSB 1333Mhz CPU
3. Fixed sometime the CPU VID table will be dystroyed
4. Fixed Vcore error when CMOS checksum fail
5. Fixed summary page "CPU ID/ucode ID" string will show "CPU ID/uc" instead
6. Update EZ-Flash version to B319
7. Finetune H/W Monitor Voltage warning range
8. Fixed system hang when Music Alarm play length is over 1 hour
9. Lock 'F8' and 'DEL' function key when after entered EZFlash
10. Fixed Music Alarm auto shutdown when using Presler 3.4GHz CPU with WD1200 HDD and ASUS DRW1612BL
11. Fixed system may show "error loading operation system" message when using CHS mode PATA HDD, and set "Access Mode" to CHS at the same time
12. Fix system will report error when there is Legacy floppy is disabled at the same time when SATA ODD is the only device connected to this motherboard
13. Enhance HDD compatibility
14. Change Max FSB to 650MHz on AI-Booster
15. Fixed CPR fail when overclock too much
16. Finetune USB driving
0702-beta released 17.01.07 - File-Datum 10.01.07
File ist vom ASUS-Server genommen worden - Bei Bedarf schicke ich es gerne zu - einfach hier im Thread melden.
1. Enhance memory compatibility
2. Fixed power Fan can't work after S3.
3. Set DDR2 Termination Max default Votlage to 1.25V (Memory Voltage is 2.5V)
4. Add patch to support Creative X-FI sound Card
5. Speed up S3 resume time.
6. Change CopyRight year from 2006 to 2007.
0602 released 27.12.06 - File-Datum 20.12.06
1.Enhance compatibility with Conroe 1333MHz CPU.
2.Add support to n-Tune Voltage and Fan Speed control.
3.Fix Fan stops error when resume from S3 with nTUNE utility installed.
4.Support new CPUs. Please refer to our website.
0501 released 27.12.06 - File-Datum 11.12.06
1.Add Support to n-Tune to show Motherboard information, CPU and Chassis Fan Speed and Voltage monitor.
2.Fixed "SLI-Ready Memory Detected" information show error at POST.
3.Fixed CPU not restore back to original frequncy after clear CMOS.
4.Add help string for HPET item.
0405 released 7.12.06
1.Improve performance for certain memory modules.
2.Fix CPU Voltage max option goes down to 1.60V error when 'Tri Chinese' , 'Sim Chinese' or 'Japanese' is selected in Multi-Language option.
0302 Ur-Bios vom 24.11.06
0101 - auf der MB-CD
sonstige Treiber:
Raid-Treiber 1.16
Vista 32/64 Bit
Sound-Treiber v6.10.2.6110
Vista 32/64 Bit
Sound-Treiber V5.10.02.6110
Win2K / WinXP / Win2003 / WinXP 64bit / Win2003 64bit
Sound-Treiber V6.10.1.6100
Vista 32-Bit Audio SoundMAX-Treiber
Vista 64-Bit Audio SoundMAX-Treiber
ASUS-Probe (Hardware-Monitoring-Prg):
Probe V1.04.19 für Win2K / WinXP / Win2003 / WinXP 64bit / Win2003 64bit / Vista 32bit / Vista 64bit - released 25.05.07
Bediener-Handbuch:
Bedienungs Anleitung jetzt auch auf deutsch !
User´s manual leider nur auf englisch.
ASUS-Download-Seite für das P5N32-E SLI
HIER
ASUS-Download-Seite für das P5N32-E SLI PLUS
HIER
Nvidia :
Chipsatz Treiber Version 9.53
NTune 5.05.47 Version vom 12.07.07
Nvidias-Overclocking-Anleitung
Everest Ultimate beta
Everest Ultimate 4 Jetzt werden die Werte korrekt ausgelesen.
FAQ :
Laufen die neuen 6X50-CPUs auf dem Board ?
Jup, seit dem 1103-Bios laufen alle momentan erhältlichen CPUs.
Habe jetzt selbst den 6850 drauf mit dem 1201er Bios. Rein & gut !
Wie bekomme ich 4 GB auf dem Board ans Laufen?
Von der Hardware-Seite gibt es dafür 2 Möglichkeiten:
1.) Die auf den Riegeln verbauten Chips machen keinen Ärger, dann ist alles gut.
2.) Irgendwie ist das Bios schon instabil bei Vollbelegung, dann ist das ein Hinweis auf die 2.Möglichkeit, hier gibt es folgende Lösung (wie auch schon in der Vollbelegungstabelle beschrieben): Einfach versuchen auf einen festen Teiler (FSB:RAM-Takt) zu kommen - hier hat sich der 5:4 bewährt.
Sonderfall Vista:
hier empfiehlt es sich erst mal nur 2GB zu verbauen und dann den Windows-Patch KB929777 installieren und erst dann die restlichen Riegel dazu setzen.
Probleme bei der Vista-Installation
Auch wenn das eigentlich kein Board-Problem ist, füge ich es dennoch hier ein, da die Frage hier andauernd kommt.
Mit manchen optischen S-ATA-Laufwerken gibt es da ein Problem. Wie schon erwähnt, ist das kein Problem des Boards, sondern von Vista. Lsg: Optisches S-ATA abklemmen und erst mal mit einem anderen Laufwerk die Instalation durchführen und Win-Update anschliessen durchführen.
Die ewige Frage nach dem Netzteil ! Wieviel Watt brauch mein NT ?
Um gleich eins vorweg zu nehmen : Es handelt sich hierbei Hersteller-Empfehlungen ! Ja, es gibt sicher irgendwen, der wieder jemand anderen kennt, dessen Tante hat einen Sohn, der betreibt ein GeForce 8800erGTX SLI-Sys mit nur 550Watt !
Nvida-Empfehlungen
=> Die Empfehlung ist recht eindeutig :
8800GTX-SLI = ~850W
8800GTS-SLI = ~730W
ASUS selbst geht da noch ein bisschen weiter und spezifiziert das noch ein bissle genauer :
lt. ASUS ein NT mit den Nvidia-Empfehlung + mind. 20A auf den 12V-Schienen.
Und: nein, es interessiert mich nicht, ob irgendwer ausgerechnet hat, daß das alles Quatsch ist und daß eigentlich ein 380W-NT ja ausreichen müßte. Die Summe der User der SLI-Systemen mit dem ASUS 680i-Boards ( Striker / P5N32-E SLI ) zeigt, daß die Empfehlungen wohl doch nicht so ganz unbegründet sind !
Ich kann beim Vcore einstellen, was ich will, sobald ich den FSB anhebe, reguliert das Board / BIOS den Vcore selbstständig. Was mache ich falsch ?
Endlich gibt es eine Lösung für das Vcore-Problem !
Ab der BIOS-Version 0902 (s.o.) ist der Vcore-Bug endlich behoben und es werden die Spannungswerte endlich auch übernommen.
Also BIOS flashen und sich freuen.
Mir ist aufgefallen, daß die Spannung im HT nicht 1,2V sondern höher ist! Was stimmt da nicht ?
Sofern ihr eine GeForce 7800GTX/7900er und neuer verbaut habt, ist das Absicht !
Diese Spannungerhöhung liegt im Linkboost begründet. Linkboost bewirkt daß die neueren GraKa automatisch den PCI-e- und den Hypertransport-Bus übertaktet ( um 25% ) , deshalb die höhere HT-Voltage.
Wenn Probe "mault" einfach die Alarmgrenze anpassen.
(Linkboost ist nur bis zur Bios-Version 1002 verfügbar, jedoch wird ab dieser Bios-Version auch nicht mehr automatisch die HT-Spannung erhöht.)
Kann ich das Mainboard auch "auf dem Kopf" einbauen ?
ASUS rät davon ganz klar ab !
Da die Heatpipe auf den "normalen" Betrieb ( also CPU oben ) ausgerichtet ist, sollte man sich bei dem Kopfüber-Betrieb was für die Heatpipe einfallen lassen. Mögliche Lsg : Heatpipe durch Wasserkühlung oder alternative Kühler (wie zB Zalman ) ersetzen.
Das Board ist bei mir instabil! Hilfe !!!
Was bringt mir die SLI-Memory-Option im Bios ?
Was im Bios bzw von Nvidia als SLI-Memory benannt ist, heißt bei den Speicherherstellern EPP.
SLI=EPP
EPP = enhanced performance profiles ( erweiterte Leistungs Profile )
Hat den Effekt, daß die ( scharfen )Timings automatisch eingestellt werden.
Auf dem Spd-Chip werden aus Kompatiblitäts-Gründen meist moderate Timings gespeichert bzw ausgelesen ( wie zB 5-5-5-18 ), obwohl der RAM die Herstellerzulassung auf 4-4-4-12 hat.
Damit jetzt Möchte-gern-OC-Checker ( also Leuts die gerne einen auf "dicke Hose" machen wollen, aber leider Gottes keinen Plan von der Materie haben ) Low-Latency fahren können, ohne daß sie die den Unterschied zwischen Tas / Ras / etc kennen müssen.
Leider Gottes macht die SLI-Option immer noch gerne mal Ärger ... also laßt ihr diese Option am Besten deaktiviert und stellt die Timings per Hand ein.
SLI-Memory in Kombination mit OC klappt entweder gar nicht ( weil alle SLI-Memory-Optionen außer "Expert" den FSB überschreiben ) oder es wird schnell instabil ... von daher ist es dann empfehlenswert bei OC, die RAM-Timings per Hand einzustellen.
Wie setz ich "Clear CMOS" ( Clear RTC ) am Besten ?
Gibt es ein Mod-Bios ?
Bis jetzt ist ein Mod-Bios aufgetaucht von OCZ für Probleme bei RAM-Vollbelegung mit OCZ-RAMs aufgetaucht : hier
Wie flashe ich das Bios am Besten ?
Am Besten benutzt man die EZ-Flash-Option die nativ im Bios verpackt ist und nicht den ASUS-Updater !
Es gibt jetzt auch das P5N32-E SLI Plus. Ist das Board besser ?
Kann man bis jetzt nicht sagen. Wie man oben in der Tabelle sehen, sind auf den Plus-Boards andere Chips verbaut. Es handelt sich somit um kein 680i-Board! ASUS bezeichnet seine Chipsatz-Kombi als Nvidia Dual x16. Leistungsmäßig sind bis jetzt aber keine Leistungsunterschiede bekannt. Momentan sind beide Boards verfügbar.
to be continued....
Thx gehen an :
Danyel; gnaa123; MarioAUT; peebee; autodidakt; MSchmidt7; durchlader; Buehlerra; Zzorrkk; DaTras; p$YcHo; spawn_od; Dago; trulli; wwwderwahre; .:Kandalf:. ; .:Gamer:. ; Backautomat; Stylecrime; Nakamuro; ThulePhil; ElectricStream; TFH; SilvAoDX; Paulchen0; P5N32ESLI; dancing_wolf; Pinnemann; TheBrother; Delta-RP-One; Katzenpaule; Backautomat; Vans; marcel_r1; Teffen; CapricaSix; proscher; FlashCool; Capt.Flint; cYaNiDe; bigzorro; Fatiho; XdevilX; Rennfahrer; Grisu1126; Jolly Roger; mgmpower; aViN187; Peff; AnubiZz; Mastereye
Also los gehts :
P5N32-E SLI
man achte bei dem Board-Namen besonders auf das *****--E SLI, denn es gibt noch andere P5N32´s von Asus, aber nur das E-SLI besitzt den aktuellen Nvidia 680i-Chipsatz.
Wo wir schon beim Chipsatz wären :
Momentan gibt es nur 3 verfügbare Boards mit den (enthusiasts) Chipsatz von Nvidia 680i :
- P5N32-E SLI aktuelle Preise
- ASUS Striker Extreme aktuelle Preise
- EVGA nForce 680i SLI aktuelle Preise
Mittlerweile sind auch schon die neuen Boards verfügbar.
Neue 680er Boards :
- Abit IN9 32X-MAX "Beast" - Preis@Geizhals
- GIGABYTE GA-N680SLI-DQ6 - Preis@Geizhals
- MSI P6N - MSI 7355-010 Socket775 - Preis@Geizhals
- MSI P6N Diamond - MS-7320-111 - Preis@Geizhals
Das wirft natürlich die Frage auf "Was ist der Unterschied zwischen dem Striker und dem P5N32-E ?"
Hier die Vergleich von Asus selbst
Was bei dem ASUS-Vergleich nicht wirklich rauskommt :
- Doppelte Heatpipe
- teilweise hoherwertige Elkos
- 2x eSata Ports
- externe Temperatursensoranschlüsse
- LED Beleuchtung
- LED I/O
- LCD Display
- Onboard "Taster"
- Array Mic
- Software (Striker CD, Ghost Recon...)
Desweiteren gibt es noch einen Vergleich von Computerbase mit einigen Benchmarkergebnissen.
Nichts desto trotz ist die Platine die gleiche :
Das P5N32-E Plus:
Ein wenig nach dem Release des P5N32-E SLI, launcht ASUS ein Board mit eignener Chip-Kombination : Das P5N32-E PLUS
Dabei ist die Namensgebung leider ein wenig unglücklich, denn hierbei handelt es sich nicht, wie es sich vielleicht vermuten läßt, um eine Erweiterung des P5N32-E mit dem entsprechenden Chipsatz.
ASUS hat zwar das gleiche (von ASUS anscheinend beliebte ) PCB verwandt, wie beim P5N32-E, Striker und Striker Extreme, jedoch ist bei dem PLUS-Board nicht wie bei den anderen eben genannten Boards der Nvidia 680i-Chipsatz verbaut. Wie bereits erwähnt, war hier ASUS ein wenig kreativ was die Basis angeht :
- Die Northbridge ist vom Nvidia 650
- Die Southbridge ist eine Nvidia 570
Nachvollziehen könnt ihr die Chipverteilung bzw die Unterschiede der Boards untereinander anhand folgender Tabelle :
(Quelle : ASUS )
Vergleichstabelle für Striker / P5N32-E / Plus
Zurück zum P5N32-E SLI
Zum Wesentlichen :
- Intel Quad-Core-ready
- 45nm - CPUs
- FSB 1333
- bis 8GB RAM -QVL von ASUS ( Liste der von ASUS zertifizierten RAM-Hersteller / Typen )
- unterstützt SLI-RAM ( höhere MHz )
- 2 x PCIe Slots mit je 16 Lanes (blaue Slots )
- 1 x PCIe Slot mit 8 Lanes für 3. GraKa entweder für zusätzliche Monitore oder für Physik-Berechnung
- 2 x PCI-Ports
- 6 SataII-Ports ( am Board-Rand abgewinkelt 90° )
- Nur 1 ( einer ! ) Pata-Port
- RAID 0, 1, 0+1, 5
- 10 x USB
- 8 ! ( in Worten "acht" ) Fan-Ports -alle regelbar
- HD-Audio (ADI 1988B 8-Kanal) mit DTS-Zertifizierung
- Chipsatz- und Mosfet-Kühlung über 2 getrennte Heatpipe-Kreise
Chipsatz-Architektur und -Anbindungen :
Nutzen der 2 PCIe(16x) + 1 PCIe(8x)
1. Möglichkeit :
SLI + Physikberechnung über eine dritte GraKa
2. Möglichkeit :
6facher Monitorbetrieb ( für alle die, die sich gerne mit Monitoren umgeben )
Supported CPUs :
CPU-Liste von ASUS
Kommen wir zum Review...
Layout & Einbau
Das Layout geht für mich völlig in Ordnung- es gibt keine offensichtliche Faux-pas. Das Einzige ( was aber leider in letzter Zeit schon fast obligat ist ): Es wird doch ein bissle eng, wenn man die RAMs wechseln will - die "Schnapper" gehen zwar auf... aber wie gesagt... es wird eng ... auf der anderen Seite gibt es genügend Boards, wo das mit eingebauter GraKa gar nicht mehr möglich ist.
So geht dann auch der Einbau ohne größere Komplikationen von statten.
Inbetriebnahme
Das Board wird mit der Bios-Version 0302 ausgeliefert und kommt mit somit mit den aktuellen Core2Duo´s klar.
Die neueren Boards kommen bereits mit der Bios-Version 0602.
Schwierigkeiten gibt es jedoch zu meist mit den RAMs... da kann es passieren, daß das Board ein bissle Zickig wird.
Abhilfe ist jedoch simple und effizient :
Die Speicherspannung die der Hersteller angibt, einfach von Hand einstellen ! et voila - es tut !
Alternative LuftKühler
Allgemein ist festzuhalten, daß bei den alternativen Kühlern, die klar im Vorteil sind, bei denen der Lüfter gerade nach unten bläst ( senkrecht auf die CPU ), weil dadurch der Luftstrom mit auf die Heatpipe-Kühler verteilt wird. Andernfalls sollte man sich was überlegen ... siehe auch den Punkt "Wakü" in diesem Review.
folgende Kühler sollen passen :
Artic Cooling - Alpine 7
Artic Cooling - Freezer 7 Pro
Noiseblocker - Coolscraper 120
Scythe - Andy Samurai Master
Scythe - Infinity
Scythe - Infinity SCINF-1000
Scythe - Mine
Synthe - Mine 1100 Rev b
Scythe - Ninja
SilentMaxx - FrostBite
Thermalright - SI-128
Thermaltake - Big 120
Thermaltake - BlueOrbII
Thermaltake - Sonic Tower
ZEROtherm - CF900 ( Auf Einbaurichtung achten ! )
ZALMAN - CNPS 7700 CU
ZALMAN - CNPS 9500 CU
ZALMAN - CNPS 9700 LED
ZALMAN - CNPS 9700 CU
Ansonsten sei gesagt: Von den 4 Bohrungslöchern für den CPU-Kühler sind ca 1 cm Platz zu den Heatpipes bzw. dessen Kühlkörpern. Also wenn der alternative Kühler arg weit über die 4-Loch-Halterung rausragt, dann steht das für potentielle Ärger-Kandidaten.
RAM-Riegel-Übersicht
(müssen natürlich vervollständigt werden - bitte um Euere Angaben...)
ASUS-Speicher-Liste ( neue Liste - Stand 17.05.07 )
Generell gilt: bei RAM-Problemen die Spannung und die Timings manuell einstellen, bei persistierendem Problem die Command Line auf 2T setzen.
Bei RAM-Probs mit EPP- bzw SLI-RAM einfach mal im Bios das EPP deaktivieren.
Bis jetzt steht das EPP im Verdacht für einige dominaten Speicherprobleme verantwortlich zu sein.
Mittlerweile muß man eine direkte Warnung aussprechen, was die Corsair XMS2-Riegel und die Dominator 6400 angeht ! Bei vielen Systemen mit diesem- (P5N32-E SLI) bzw mit dem Striker-Board sind diese RAM-Riegel immer wieder schuld an Sys-Instabilitäten und seltsamen Sys-Verhalten, welches nach RAM-Wechsel (komplett andere Riegel) beseitigt werden konnte. Update : Durch das BIOS 1002 sind die eben genannten Riegel zum anständigen Laufen zu überreden.
A-DATA 4GB Kit DDR2-667 / 5-5-5-15 (-1T) @ 1,85V / User ElectricStream
A-Data Extreme Edition DDR2 800+ 2 x 1GB / 4-4-4-12 @ 2,1V / User Danyel
A-Data Vitesta Extreme Edition DDR2-800 (2x1024MB) / 4-4-4-12 @ 2,0V / User trulli; Smooth; p$YcHo; XdevilX; Mastereye
A-DATA Vitesta Extreme Edition 1000+ / 5-5-5-15 @ 2,075V / User Paulchen0
*-1 Cellshocks ab SerienNr-Anfang 110 !!! *
Cellshock 1000 2GB / 5-5-5-15 @ ?V / User autodidakt
Cellshock PC6400 CL4 2GB Kit / 4-4-4-12(-1T) @ 2,1V / User Billy Talent
Corsair PC2-800 DHX Dominator CL4 KIT 2GB / 4-4-4-12 @ 850MHz @ 2,1V / User .:Kandalf:. -nur in den Bänken A2+B2
*-2 Corsair PC2-800 DHX Dominator CL4 KIT 2GB / 4-4-4-12 @ 2,1V / User Smooth - sind rausgeflogen - war echt nervig !
Corsair PC2-800 DHX Dominator CL4 KIT 2GB / 4-4-4-12 @ 800MHZ @ 2,1V / User Cameron
Corsair PC2-800 Twin2X2048-6400C4 CL4 / 4-4-4-12 @ 2,1V / User Pegaso; FlashCool; AnubiZz
Corsair Pc2 6400 Cl5 Twin2x1024A-6400 2x512MB / 4-4-4-12 @ 2,1V / User durchlader
Crucial Value DDRII-533 (2x1GB) / 5-5-5-15 (-2T) @ 1000 MHz @ 2,1V / User Pinnemann
Crucial Value DDRII-667 (2x1GB) / 5-5-5-15 (-2T) @ 1000 MHz @ 2,1V / User Pinnemann
Crucial Ballistix Tracer 2x1GB 800MHz / 4,0-4-4-12-2T @ 2,21V / User Katzenpaule
4 GB Crucial Ballistix PC 6400 / 5-5-5-15 @ 1066 MHz @ 2,15 V / User Peff
Elixir PC5300 667MHz 2 X 1 GB / 5-4-4-14-19 (2T) @ 1,9V / User P5N32ESLI
G.E.I.L. Ultra 800er 1024MB-Kit / 4-4-4-12 @ 2,1V / User Smooth
G.E.I.L. Ultra PC8500 1066MHz (2 X 1GB) / 5-5-5-15 (2T) @ 2,4 V / User P5N32ESLI
G Skill F2-6400CL4-1GBPK / 4-4-4-12 @ 2,0 V / User cYaNiDe
G.Skill F2-6400CL5-1GBNQ 2GB / 5-5-5-15 @ 1,85 (auto) / User MSchmidt7
G.Skill F2-6400CL5S-512NQ / 4-4-4-12 @ ? / User TFH
G.Skill F2-6400PHU2-2GBHZ 2GB-Kit / 4-4-4-12 @ 2,0V / User gnaa123
4x512MB Hynix (Qimonda) DDR2-533 @ 4-4-4-11-2T @ 1,88V / User Katzenpaule
Kingston HyperX DDR2 800Mhz 2GB / 4-4-4-12 @ 2,1V / User Polutionman; Vans
Kingston KHX6400D2LL/1GN / 4-4-4-12 @ 2,0V / User Zzorrkk
Kingston KHX6400D2LL/1G (4 x 1GB) / 5-5-5-15-2T @ 1,95 V @ 860 MHz / User CapricaSix
Kingston HyperX DDR2-800 KHX6400D2LLK2/2GN (4x1024MB) / 4-4-4-12-2T @ 2,1V @ 860 Mhz / User TheBrother
MDT PC800 cl5 4x1GB / 5-5-5-5-18 @1,875 Volt / User marcel_r1; Backautomat
Mushkin High Performance DDRII-800 / 4-5-4-11 @ 2,1 V / User p$YcHo -cave : läuft erst ab Bios-Version 0602 stabil - nur in de Bänken A1+B1
Mushkin 4096MB PC2-6400U (2 x 2GB) / 5-4-4-12@ 2,0 V / User Fatiho
OCZ PC2-6400 FlexXLC Edition CL3 / 3-4-4-15-2T @ 2,3 V / User aViN187
OCZ EL Platinum XTC 6400 Rev.1 2GB/ 4-4-4-12 @ 2,1 V / User durchlader
OCZ PC-6400 Platinum Revision 2 / 4-4-4-15 @ 2,0 V / User Buehlerra
OCZ DDR2 PC2-6400 Special Ops Edition Urban Elite 800MHz (2x1024 MB) / 4-4-3-15 @ 2.0/ User Backautomat
OCZ PC2-6400 CL4 KIT XTC Platinum Rev2 / 4-4-4-15 (-2T) @ 2.19V / User Nakamuro
OCZ DDR2 PC2-6400 Special Ops Edition 800MHz (2x1024 MB) / 5-5-5-12 @ 2.1V / User .:Gamer:.
OCZ XTC Platinum DDR2 800MHz 2GB (OCZ2P800R22GK) / 4-4-4-12 @ 2,15V / User andyfx
OCZ PC2-6400 CL4 KIT XTC Titanium EPP 2GB / 4-4-4-15 @ 2,1V / User Smooth
OCZ PC2-6400 CL4 KIT NVIDIA Edition 2GB / 4-4-4-15 (2T) @ 2,1V / User mgmpower
OCZ 2x1GB PC2-8500 NVIDIA SLI Edition / CL5-5-5-15(2T) @ 1066MHz @ 2,35V / User Teffen
OCZ 2x1GB PC2-8500 CL5 KIT NVIDIA Edition / 5-5-5-15 @ 1068 MHz @ 2,1 V / Capt.Flint
cave :
*-1: Cellshocks
vor dem SerienNr-Anfang 110 lassen sich nur mit einem Trick zum Arbeiten überreden:
Mit andere Riegel, das Board starten und die Vmem erhöhen / abspeichern / aus und wieder die Cellshocks rein.
Alternativ kann man die Riegel zu MSC (Cellshock) schicken die programmieren das dann kostenlos um.
Oder mit ALEX hier im Forum kontakt aufnehmen.
*-2: Corsair PC2-800 DHX Dominator CL4 / XMS2-Serie
Eins vorweg :
Die Dominator sind nur was für die Mutigen!
Es ist beiden Herstellern ( ASUS und Corsair ) bekannt, daß es oft zu Probleme führt.
Der einfachkeit-halber, sagen beide Hersteller "der Andere ist schuld !"
-ASUS sagt es seien die schlecht programmierten SPD-Eproms
-Corsair sagt es läge einfach an der schlechten Bios-Version
Die Wahrheit liegt wahrscheinlich irgendwo dazwischen !
Egal ! Fakt ist das Corsair bei den 6400er ( 800er ) die Chips geändert hat... vorher waren Mircons drunter... jetzt sind die Micron nur noch ab der 8500er+-Serie, die sollen wohl dann auch wieder ohne Probleme laufen.
=> Also entweder gleich die größeren Riegel kaufen oder halt Baldrian-Tropfen bereit halten.
Es kam bei mir zu einem sehr seltsamen Verhalten bei den Corsairs (Dominator 6400) in Verbindung mit den EPP bzw SLI-Memory-Optionen.
Die Riegel wollten einfach nicht im SLI-Modus laufen, sondern lediglich mit den non-EPP-Timings ( 5-5-5-18 sehr unbefriedigend )- Egal, wie man es auch anstellen wollte :
manuell Timings einstellen ( die gelisteten 4-4-4-12@2,1V ) - kein Erfolg - Sys instabil
Bänke ändern - nope !
1T / 2T bzw erhöhte sub-Timings - nope !
höhere Vmem - nope !
Jetzt kommt das seltsame :
Jeder Riegel einzeln läuft problemlos im EPP / SLI-Modus !
Steckt man dann später den zweiten Riegel dazu - laufen auf einmal beide Riegel mit den gewünschten Timings, im erwünschten EPP/SLI-Modus !
Was vorher anscheinend unmöglich war , klappt auf einmal.
Da diese Dominator "baugleich" mit der XMS2-Reihe von Corsair ist und andere User mit den XMS2 ähnliche Probleme beschrieben, bleibt jetzt erst mal abzuwarten, ob dieser "Trick" auch bei den anderen Corsairs funktioniert.
Nachtrag: Anscheinend sollen die Corsairs wohl ab dem Bios 1002 besser laufen. So just give it a try
Mit andere Riegel, das Board starten und die Vmem erhöhen / abspeichern / aus und wieder die Cellshocks rein.
Alternativ kann man die Riegel zu MSC (Cellshock) schicken die programmieren das dann kostenlos um.
Oder mit ALEX hier im Forum kontakt aufnehmen.
*-2: Corsair PC2-800 DHX Dominator CL4 / XMS2-Serie
Eins vorweg :
Die Dominator sind nur was für die Mutigen!
Es ist beiden Herstellern ( ASUS und Corsair ) bekannt, daß es oft zu Probleme führt.
Der einfachkeit-halber, sagen beide Hersteller "der Andere ist schuld !"
-ASUS sagt es seien die schlecht programmierten SPD-Eproms
-Corsair sagt es läge einfach an der schlechten Bios-Version
Die Wahrheit liegt wahrscheinlich irgendwo dazwischen !
Egal ! Fakt ist das Corsair bei den 6400er ( 800er ) die Chips geändert hat... vorher waren Mircons drunter... jetzt sind die Micron nur noch ab der 8500er+-Serie, die sollen wohl dann auch wieder ohne Probleme laufen.
=> Also entweder gleich die größeren Riegel kaufen oder halt Baldrian-Tropfen bereit halten.
Es kam bei mir zu einem sehr seltsamen Verhalten bei den Corsairs (Dominator 6400) in Verbindung mit den EPP bzw SLI-Memory-Optionen.
Die Riegel wollten einfach nicht im SLI-Modus laufen, sondern lediglich mit den non-EPP-Timings ( 5-5-5-18 sehr unbefriedigend )- Egal, wie man es auch anstellen wollte :
manuell Timings einstellen ( die gelisteten 4-4-4-12@2,1V ) - kein Erfolg - Sys instabil
Bänke ändern - nope !
1T / 2T bzw erhöhte sub-Timings - nope !
höhere Vmem - nope !
Jetzt kommt das seltsame :
Jeder Riegel einzeln läuft problemlos im EPP / SLI-Modus !
Steckt man dann später den zweiten Riegel dazu - laufen auf einmal beide Riegel mit den gewünschten Timings, im erwünschten EPP/SLI-Modus !
Was vorher anscheinend unmöglich war , klappt auf einmal.
Da diese Dominator "baugleich" mit der XMS2-Reihe von Corsair ist und andere User mit den XMS2 ähnliche Probleme beschrieben, bleibt jetzt erst mal abzuwarten, ob dieser "Trick" auch bei den anderen Corsairs funktioniert.
Nachtrag: Anscheinend sollen die Corsairs wohl ab dem Bios 1002 besser laufen. So just give it a try
Es kann wohl bei einigen User zu Problemen bei Vollbelegung der Speicherbänke kommen :
Anscheinend laufen dann einige Riegel nur noch mit 667MHz.
Wir werden das weiter beobachten und es hier kund tun
bei Speicherbank-Vollbelegung :
(note : 4GB und mehr werden erst bei einem 64-Bit-OS vollständig adressiert - d.h. unter 32-Bit-OS werden zB von 4GB verbauten Speicher nur 3,xx GB angezeigt. )
A-DATA Vitesta Extreme Edition DDR2-800+ (4x1024 MB) / 4-4-4-12@ 2,0V @ 800 MHz / User truli; Grisu1126; Smooth; p$YcHo; Mastereye
A-DATA Vitesta Extreme Edition 1000+ (4x1024 MB) / 5-5-5-15@ 2,075V@1000 MHz / User Paulchen0
Corsair TWIN2X2048-6400C4 DDR2 (4x1024 MB) / 4-4-4-12-2T @ 2,1V @ 800 MHz / User FlashCool; AnubiZz (Bios 1205 )
- Crucial Value DDRII-533 (2x1GB) &
- Crucial Value DDRII-667 (2x1GB) / 5-5-5-15 (-2T) @ 1000 MHz @ 2,1V / User Pinnemann
4x1GB G.E.I.L. DDR2 6400 / 4-4-4-12@ 2,1V @ 853 MHz / User Stylecrime
G.Skill F2-6400PHU2-2GBHZ 2GB-Kit / 4-4-4-12 @ 2,0V @ 800 MHz+/ User gnaa123
4x1GB Geil Black Dragon 6400 CAS4 / 4-4-4-12-2T @ 2,1V @ 917MHz / User Rennfahrer
- G.Skill F2-6400CL5D-2GBNQ 2GB Kit in Speicherbank 1/3
- G.Skill F2-6400CL5S-512NQ je 512MB folglich in SB 2/4 / 5-5-5-15 @ 2T @ 2,0V @ 800MHz / User TFH
Kingston HyperX DDR2-800 KHX6400D2LLK2/2GN (4x1024MB) / 4-4-4-12-2T@ 2,1V @ 860 Mhz / User TheBrother
Kingston KHX6400D2LL/1G (4x1024MB) / 5-5-5-15-2T @ 1,95 V @ 860 MHz / User CapricaSix
MDT PC800 cl5 Speicher (4X1024MB) / 5-5-5-18 @1,875 Volt @ 800MHz / User marcel_r1; Backautomat
OCZ PC-6400 Platinum Revision 2 / 4-4-4-10@2,0 V @ 667 MHz / User Buehlerra
OCZ DDR2 PC2-6400 Platinum Revision 2(OCZ2P800R22GK) (2 x 1024MB) / 4-4-4-15-2T @ 2,1V @ 853MHz / Delta-RP-One
Noch eine kleine Anmerkung :
Wie Paulchen0 berichtet kann es zu Problemen bei 4GB-RAM bei der Vista64-Installation kommen. In diesem Fall empfiehlt es sich erst nur 2GB zu verbauen, Vista installieren und danach das RAM-OS-Update ( Update-Nr. 929777 ) drauf zu spielen. Erst abschliessend die letzten 2GB einbauen.
Und noch eine Anmerkung :
Stylcrime berichtete, daß er sein Problem mit dem RAM-Takt bei Vollbelegung, damit umgehen konnte, indem er anstatt den fixen 800MHz-Ram-Takt, den vordefinierten 5:4 Teiler fahren ließ. Die Folge er betreibt jetzt seine Vollbelegung mit 853 MHz-Ram-Takt anstatt, der vorherigen einzig stabilen 667 MHz.
Und ein weitere Anmerkung :
Gerade bei den etwas zickigen RAMs wie bei den Corsairs in der Vollbelegung, gibt es einen weiteren Trick die zum Laufen in allen Bänken zu überreden : einen nach dem anderen Riegel nachstecken. Also eine Riegel rein - kurz starten lassem - den nächsten Riegel rein - wieder kurz starten ... usw
Das war wohl der einzige Weg, wie AnubiZz seine Vollbelegung in Gang bekommen hat.
WaKü-Betrieb und OC
Beim WaKü-Betrieb ist folgendes zu beachten :
Die Heatpipes, wie auf dem Bild ersichtlich, umringen den CPU-Sockel mit der Intention, daß der CPU-Kühler/Lüfter die Kühlrippen der HPs gleich mit konvektiert ... mit Wakü fällt der Luftstrom natürlich weg und die HP-Kühlrippen werden sakrisch heiß ( und zwar wirklich mit Finger-verbrenn-Faktor ), was natürlich weder gewollt sein kann, noch besonders förderlich für die Hardware ist.
cave :
Bei unzureichender Kühlung des Heatpipes-Systems kommt es zu starken Spannungsschwankungen was im normalen Betrieb u.U. nicht wahrnehmbar ist, jedoch sobald es in Richtung Takten geht sofort bemerkbar wird und für miserable Ergebnisse sorgt !
Also wenn Eure OC-Ergebnisse mehr als nur suboptimal sind, einfach mal die Kühlung überarbeiten...
Da der Chipsatz von naturaus sehr heiß wird - und man das Heatpipe-System mit dem "baugleichen" Striker vergleicht, dann fällt einem auf, daß die Heatpipelösung vom Striker aufwendiger und effektiver ist.
Mit der Feststellung der Spannungsschwankungen und dem Vergleich des Heatpipe-Systems des Strikers, läßt das nur einen Schluß zu :
Die Kühllösung auf dem P5N32-E arbeitet unter Normalbedingungen schon am Rande der Effektivität !!
Mittlerweile ist mir auch bekannt, weshalb die HP so "überlastet" ist :
man erkennt hier die "gummi-artige" Matte die zwischen HP und Mosfets liegt... ja ihr habt richtig gelesen : "gummi-artig" ! (Anmerkung für Culex : Ja, ich weiß : es ist eine Art Wärmeleitpad )
Ich versteh nicht, wie das nur ansatzweise effizient, die Wärme abführen soll ???
Also runter damit und Paste anstelle der Matte !
Aber Achtung :
erstens ... Garantie-blabla...
und zweitens, jetzt muß man wirklich auf die Konvektion von der HP achten, denn jetzt wird die Wärme auch wirklich aufgenommen - ergo, die werden wirklich heiß !
Wenn man jetzt den HP-Kühler-Finnen wirklich die Möglichkeit der Konvektion gibt - sprich die einem Luftstrom aussetzt- dann sind drastisch geringere Board-Temps die Krönung des Erfolgs. Bei mir waren es nach über einer Stunde Dual Prime fast 10°C Differenz.
Ergo - Man muß sich was dafür überlegen !
Da gibt es zwei Möglichkeiten :
Möglichkeit eins
banal und simple: einfach den Luftstrom durch Lüfter wiederherstellen.
Hat den Nachteil, wenn es effektiv sein soll, versauts entweder die Optik oder wird schwer zu positionieren ... außerdem hat man jetzt wieder Lüfter da, wo man ja eigentlich die rotierenden Flügel weghaben wollte.
Möglichkeit zweiMan ersetzt das ganze Heatpipe-System durch Wakü-Kühler.
Ist bei dem Board recht unproblematisch : einfach die Arretierungsdorne nach unten drücken und auf der Rückseite des MBs die Widerhaken zusammendrücken und den Dorn rausziehen.
Komplette WaKü-Sets gibt es zum einen von EK-Waterblocks und natürlich von MIPS. Hier erst mal die MIPS-Kühler :
Und hier das EK-Waterblocks Delrin-Set montiert :
Als Alternative kann man auch für die Northbridge von Nexxxos folgende Kühler benutzen: NBX-N / NBXS-N / NBX-A /
Außerdem passen noch EK-NF4 rev1.1 und EK-NB/SB ASUS 1 ( von der Firma EKWaterBlocks ) und von HeatKiller "NB Rev2.1 2-Loch" sowohl auf der NB als auch auf der SB, aber bei der Southbridge ist lediglich etwas Vorsicht geboten, wenn man den PCIe(8x) benutzen möchte. Zu dem Heatkiller sei noch erwähnt, daß dieser nur mit Manipulation am Board paßt : es muß der Arretierungclip am mittleren PCIe ( x8 ) entfernt werden.
Für die Spannungswandler eignen sich auch die A8N-Serien - Regcooler.
Außerdem passen noch EK-NF4 rev1.1 und EK-NB/SB ASUS 1 ( von der Firma EKWaterBlocks ) und von HeatKiller "NB Rev2.1 2-Loch" sowohl auf der NB als auch auf der SB, aber bei der Southbridge ist lediglich etwas Vorsicht geboten, wenn man den PCIe(8x) benutzen möchte. Zu dem Heatkiller sei noch erwähnt, daß dieser nur mit Manipulation am Board paßt : es muß der Arretierungclip am mittleren PCIe ( x8 ) entfernt werden.
Für die Spannungswandler eignen sich auch die A8N-Serien - Regcooler.
Für uns HardwareLuxxer gibt es die Möglichkeit eine Sonderedition Spawas von EK im Delrin-Look zu ordern !!
Einfach hier in diesem Thread
Die Deadline ist mittlerweile abgelaufen, aber mittlerweile führt auch Aquatuning.de dieses EK-Set.Einfach hier in diesem Thread
OC
OC geht mit dem ASUS-Tool (AI-Booster ) onfly... hört sich zwar toll an an, hat aber den Nachteil, daß es den Speichertakt mit hochzieht (selbst wenn man im BIOS "unlinked" gesetzt hat).
Zudem kommt mittlerweile das Faktum, daß bei manchen Bios-Versionen das on-fly-oc zum nem spontanen Freeze führt bzw führen kann, also gilt eigentlich wieder : Am besten im Bios takten ! ( Ein kleines "How-to" findet sich unten in der File-Liste... es ist eine inoffizielle Nvidia-Anleitung )
=>Wenn man dann im Bios taktet, bzw in die höheren OC-Regionen vordringt, die auch Spannungserhöhungen bedürfen, sollte man das Tool ( AI-Booster ) am Besten gleich ganz deinstallieren (oder zumindest aus dem Autostart rausnehmen ), denn das Tool ändert gerne mal die Spannungen "nach seinem Gut-dünken" ab - in der Regel reduziert es, die im Bios von einem eingestellten Vs ... Die Folge das System stürzt beim Booten ab oder freezed !!
Im Bios hat man die Möglichkeit den Speicher "unlinked" zu setzen, was heißt fixe Frequenz für den Speicher ! Und ab geht die Lutzie !
OC-advanced
( für alle die sich schon mit der Materie auskennen )
Um beim OC die Signalqualität zu verbessern oder verstärken, ist es allgemein üblich - um nicht zu sagen notwendig - die jedweiligen Spannungen anzuheben. Für den Systemtakt bei unserem nForce-Board sind folgende Spannungen relevant :
- Vcore - CPU-Spannung
- V-HT - Spannung am HyperTransport
- Vnb - Spannung an der Northbridge
( diese dienen lediglich als "Hausnummer" - natürlich ist die effektive und ausreichende Kühlung als obligat zu sehen ! s.o. )
- Vcore = 1,5 V
- V-HT = 1,5 V
- Vnb = 1,5 V ( bei besserer Kühlung wie bei einer WaKü zum Beispiel sind sogar bis 1,7 V möglich )
Man sollte sich hier langsam an die Umax ranarbeiten, um auch die etwaige Wärmeentwicklung im Auge zu behalten zu können !
Trotz der Vorstellung der Begrifflichkeit "unlinked" RAM, werden bei dieser Option Speicherteiler generiert.
Hier ist anzumerken, daß es "starke" und "weniger starke" Teiler.
Ein besonders "starker" Teil ist zum Beispiel der 5:6 Teiler.
Bei der Option "unlinked" werden wie schon erwähnt die Teiler generiert, sa daß diese nicht per hand eingestellt werden können, sondern errechnet werden müssen. Alternativ kann man natürlich auch die vordefinierten Teiler aus dem Bios benutzen, jedoch werden da nicht alle möglichen Teiler aufgeführt.
Veranschaulichung dieses Schemas anhand des FSB 500MHz ( FSB 2000 ):
500 FSB - 800 mhz ram = no boot.
500 FSB - 1000 mhz ram = funktioniert gut
500 FSB - 1100 mhz ram = lädt, kann aber schnell instabil werden
500 FSB - 1200 mhz ram = rock-stable - einwandfrei
500 FSB - 1250 mhz ram = stabil, brauch u.U. ein wenig V-Erhöhung
500 FSB - 1300 mhz ram = bootet, aber sehr schnell instabil
( Thx hier an Kunaak@XtremeSystems )
=> Wenn ein FSB nicht so richtig fahren will, dann einfach ein bissle an der FSB-Schraube rauf oder runter drehen ... und zwar an beiden Mem und Sys. Es kann dadurch schnell mal sein, daß ein niedriger FSB nicht fährt, aber ein bisschen höherer dann keine probs macht.
Wenn es dann mal doch zu viel war, hat ASUS nun ein Feature das nennt sich CPR ( und das steht nicht für cardio-pullmonare-Reanimation sondern CPU Parameter Recall )- das erspart uns nun, daß man sich unter den Tisch legen muß um "Clear CMOS" zu jumpern. Einfach PC ausschalten und wieder einschalten und schon kommt man jetzt ohne Probs wieder ins Bios rein und kann seine Einstellungen entschärfen.
Wenn man mal geeignete Bios-Einstellungen gefunden hat, so kann man die in einem der zwei Bios-Profile abspeichern. ( Und später auch bei einem mißlungenen OC-Versuch wieder laden )
OC- & Undervolting-Ergebnisse :
bei Neuangaben bitte CPU / Multi * FSB = Takt / Vcore / ( Temp ) und vielleicht noch einen kleinen Screeni
E6850 @ 9 x 400 MHz = 3,6 GHz @ 1,35V / 32°C / ( verified ) User Smooth
E6400 @ 8 x 450 MHz = 3,6 GHz @ 1,45V / 57°C / ( verified ) User EleCtricStream
E6600 @ 9 x 400 MHz = 3,6 GHz @ 1,35V / 42°C / ( verified ) User bigzorro
E6600 @ 9 x 390 MHz = 3,51 GHz @ 1,44V / 47°C / ( verified ) User autodidakt
E6400 @ 8 x 437 MHz = 3,5 GHz @ 1,35V / 52°C / ( verified ) User Dago
E6400 @ 8 x 437 MHz = 3,5 GHz @ 1,5 V / 52°C / ( verified ) User Smooth *updated*
E6600 @ 9 x 377 MHz = 3,4 GHz @ 1,38 / 56°C / ( verified ) User p$YcH0
E6600 @ 9 x 368 MHz = 3,3 GHz @ 1,450V / 52°C / ( verified ) User proscher
=>Q6600 @ 9 x 355 MHz = 3,2 GHz @ 1,26 V / 49°C / (verified ) User DvP <=
E6600 @ 8 x 400 MHz = 3,2 GHz @ 1,4 V / 56°C / ( verified ) User Peff
E6600 @ 9 x 355 MHz = 3,2 GHz @ 1,450V / 56°C / (n.t) User TheBrother
E6700 @ 10 x 322 MHz = 3,2 GHz @ 1,38V / 35°C / ( verified ) User CapricaSix
E6700 @ 10 x 320 MHz = 3,2 GHz @ 1,23V / 55°C / ( verified ) User Delta-RP-One
=>Q6600 @ 9 x 350 MHz = 3,15 GHz @ 1,3 V / 38°C / BIOS 1103 / ( verified ) User Smooth
E6600 @ 9 x 350 MHz = 3,15 GHz @ 1,325V / 55°C / ( verified ) User ThulePhil
E6600 @ 9 x 350 MHz = 3,15 GHz @ 1,26 V / 42°C / ( verified ) User SilvAoDX
E6750 @ 8 x 375 MHz = 3 GHz @ 1,4 V / *kommt noch* User AnubiZz
E6600 @ 6 x 500 MHz = 3 GHz @ 1,25 V / 29°C / ( verified ) User Pinnemann
E6600 @ 9 x 333 MHz = 3 GHz @ 1,17 V / 42°C / ( verified ) User wwwderwahre
E6600 @ 9 x 333 MHz = 3 GHz @ 1,41 V / 54°C/ ( n.t.) User Capt.Flint
E6600 @ 9 x 333 MHz = 3 GHz @ 1,4 V / 44°C ( verified ) User Cameron
E6600 @ 9 x 333 MHz = 3 GHz @ 1,18 V / 54°C (verified ) User p$YcHo *updated*
E6600 @ 9 x 333 MHz = 3 GHz @ 1,35 V / 56°C (n.t. ) User Johnnybike
E6600 @ 9 x 333 MHz = 3 GHz @ 1,3 V / 61°C / ( verified ) User DaTras
E6600 @ 7 x 420 MHz = 2,9 GHz @ 1,38 V / 53°C / (n.t.) User Nox
E6300 @ 7 x 400 MHz = 2,8 Ghz @1.225 V / 59°C / ( verified ) User marcel_r1
E6300 @ 7 x 400 MHz = 2,8 GHz @ 1,264V / ?°C / ( n.t. ) User Teffen
E6400 @ 8 x 333 MHz = 2,66 GHz @ 1,1 V / 30°C / ( verified ) User Smooth
E6600 @ 9 x 266 MHz = 2,4 GHz @ 1,0 V / 39°C / ( verified ) User p$YcHo
E6600 @ 9 x 266 MHz = 2,4 GHz @ 0,96 V / 33°C / ( verified ) User wwwderwahre *updated*
Bios-Update
Noch ein nicht ganz irrelevantes Thema.
Für Bios-Updates hat ASUS zum einen ein Prog mit beigepackt namens ASUS-Update, damit kann man unter Windows ein Bios-update fahren... wie empfehlenswert das ist, laß ich jetzt mal dahin gestellt.
So nachdem ich jetzt des öfteren gelesen / gehört / gesehen habe, daß nach Bios-Updates mit dem ASUS-Updater, trotz verfizierter und "erfolgreichen" Flash-Vorgang, das Board den Dienst komplett einstellt und erst nach Austausch des Bios-Chips wieder reaktiviert werden konnte, möchte ich ausdrücklich vor dem Flashen mit dem ASUS-Updater warnen !!!
Do NOT fash with Asus-Update !
Zum Anderen hat ASUS ein Feature ins Bios eingebettet namens "EZ-Flash" - d.h. ich kann entweder über das Bios ( also im "Einstell-Fenster" ) die Update-Funktion starten oder noch über die Tastenkombi "ALT"+"F2" das EZ-Flash direkt aufrufen.
Im Grunde funktioniert das wie das gute alte DOS-Bios-Update. Der imense Vorteil ist aber nun der, daß ich mein neues Bios-File auf eine Diskette, USB-Stick oder CD schmeiße und das dann im Flash-Prog direkt aufrufen kann ( und auch zur Sicherheit installierte Bios-Versionen speichern kann )
Volt-Mod :
Noch etwas für die ganz Mutigen:
XtremSystems-Volt-Mod Da gibt es ein Anleitung für den Volt-Mod. Angeblich soll der die Spannugen stabil aufrecht halten. Ich habe es nicht ausprobiert... daher kann ich dazu nichts sagen.
Zum vorläufigen Abschluß noch ein paar Files :
Files :
Bios-Versionen ( für das "non-Plus" )
1302 released 12.11.07 -File Datum 5.11.07
bislang keine weiteren Infos - wahrscheinlich Bios-Version für 45nm
1205 released 27.08.07 - File Datum 22.08.07
1. Enhance overclocking capability
2. Enable support for ASUS SK-2690 keyboard
3. Enable support for Razer Copperhead USB Mouse ( auch mit MS Habu )
4. Added CPU UCode to support new processors
5. Enhance memory compatibility
6. Finetune Q'Fan operation algorithm
Bios 1203 / 1203beta: Beide Files wurden wieder auf den Server gesetzt... Warum das hin und her ? Keine Ahnung.
Bei beiden 1203Versionen gilt :Nicht diese Version flashen, wenn man eine MS-Habu angeschlossen hat. Ansonsten bleibt das Sys im CPU-init hängen. Wenn man die Maus abzieht, läuft alles wieder ohne Probs ... aber wer will schon zum System-Start immer die Mausabziehen ?
1203beta released 17.08.07
1203 released 27.07.07
1201 released 12.07.07 - File Datum 11.07.07
RAM-Kompatibilität
1103 released 08.06.07 - File Datum 08.06.07
1.Fix it fails to resume from S3 mode by PS2 Keyboard.
2.Enhance compatibility for certain memory modules.
1102 released 29.05.07 - File Datum 24.05.07
1. Updated NV RAID ROM.
2. Support new cpus. Please refer to: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us&model=P5N32-E SLI
3. Modified warning threshould of CPU fan speed.
4. Fixed ATi Crossfire fail issue.
5. Enhanced compatibility for certain memory modules.
6. Fixed incorrect display of L2 cache size when using Conroe-L CPU
1101-beta released 18.05.07 - File Datum 09.05.07
Beta-Bios - es gibt keinen Change-Log
=>1002 released 30.03.07 - File Datum 28.03.07<=
1.Support new CPUs
Bei 1002 gibt es keine Linkboost-Option mehr !
=>0903released 09.03.07 - File-Datum 05.03.07 <=
1.Support new CPUs.
2.Fix PreslerXE 3.73G will run at 3.19G after CMOS fails.
3.Use new German translation.
4.Fix PreslerXE & SmithfieldXE CPU fail to boot.
5.Update EZ-Flash module.
6.Fix Vcore error when above 1.80V.
7.Fix CPU Vcore can not be set by user when Overclocking at certain frequency.
anscheinend soll man jetzt für die selbe OC-Raten weniger Vcore benötigen (lt. XtremeSys)
0902-beta released 16.02.07 - File-Datum 15.02.07
File ist vom ASUS-Server genommen worden - Bei Bedarf schicke ich es gerne zu - einfach hier im Thread melden.
1.Fixed CPU Vcore cannot be set by user when Overclocking at some frequency.
2.Support new CPUs, please refer to our website at: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us&model=P5N32-E SLI
Der Vcore-Bug ist behoben !
0803 released "noch gar nicht !" - File-Datum 13.02.07
Habe das Bios-File persönlich vom ASUS-Support geschickt bekommen - von daher keine offizielle Improvement-Liste
Sky_liu vom ASUS-Support schrieb, daß es die EPP / SLI -Memory-Probs beheben soll.
Sobald es auf den Server von ASUS ist werde ich hier den Link angleich und auch eine entsprechende Liste veröffentlichen.
0802-beta released 15.02.07 - File-Datum 12.02.07
P5N32-E SLI Release BIOS 0802
1. Enhance memory compatibility
2. Enable support for FSB 1333Mhz CPU
3. Fixed sometime the CPU VID table will be dystroyed
4. Fixed Vcore error when CMOS checksum fail
5. Fixed summary page "CPU ID/ucode ID" string will show "CPU ID/uc" instead
6. Update EZ-Flash version to B319
7. Finetune H/W Monitor Voltage warning range
8. Fixed system hang when Music Alarm play length is over 1 hour
9. Lock 'F8' and 'DEL' function key when after entered EZFlash
10. Fixed Music Alarm auto shutdown when using Presler 3.4GHz CPU with WD1200 HDD and ASUS DRW1612BL
11. Fixed system may show "error loading operation system" message when using CHS mode PATA HDD, and set "Access Mode" to CHS at the same time
12. Fix system will report error when there is Legacy floppy is disabled at the same time when SATA ODD is the only device connected to this motherboard
13. Enhance HDD compatibility
14. Change Max FSB to 650MHz on AI-Booster
15. Fixed CPR fail when overclock too much
16. Finetune USB driving
0702-beta released 17.01.07 - File-Datum 10.01.07
File ist vom ASUS-Server genommen worden - Bei Bedarf schicke ich es gerne zu - einfach hier im Thread melden.
1. Enhance memory compatibility
2. Fixed power Fan can't work after S3.
3. Set DDR2 Termination Max default Votlage to 1.25V (Memory Voltage is 2.5V)
4. Add patch to support Creative X-FI sound Card
5. Speed up S3 resume time.
6. Change CopyRight year from 2006 to 2007.
0602 released 27.12.06 - File-Datum 20.12.06
1.Enhance compatibility with Conroe 1333MHz CPU.
2.Add support to n-Tune Voltage and Fan Speed control.
3.Fix Fan stops error when resume from S3 with nTUNE utility installed.
4.Support new CPUs. Please refer to our website.
0501 released 27.12.06 - File-Datum 11.12.06
1.Add Support to n-Tune to show Motherboard information, CPU and Chassis Fan Speed and Voltage monitor.
2.Fixed "SLI-Ready Memory Detected" information show error at POST.
3.Fixed CPU not restore back to original frequncy after clear CMOS.
4.Add help string for HPET item.
0405 released 7.12.06
1.Improve performance for certain memory modules.
2.Fix CPU Voltage max option goes down to 1.60V error when 'Tri Chinese' , 'Sim Chinese' or 'Japanese' is selected in Multi-Language option.
0302 Ur-Bios vom 24.11.06
0101 - auf der MB-CD
sonstige Treiber:
Raid-Treiber 1.16
Vista 32/64 Bit
Sound-Treiber v6.10.2.6110
Vista 32/64 Bit
Sound-Treiber V5.10.02.6110
Win2K / WinXP / Win2003 / WinXP 64bit / Win2003 64bit
Sound-Treiber V6.10.1.6100
Vista 32-Bit Audio SoundMAX-Treiber
Vista 64-Bit Audio SoundMAX-Treiber
ASUS-Probe (Hardware-Monitoring-Prg):
Probe V1.04.19 für Win2K / WinXP / Win2003 / WinXP 64bit / Win2003 64bit / Vista 32bit / Vista 64bit - released 25.05.07
Bediener-Handbuch:
Bedienungs Anleitung jetzt auch auf deutsch !
User´s manual leider nur auf englisch.
ASUS-Download-Seite für das P5N32-E SLI
HIER
ASUS-Download-Seite für das P5N32-E SLI PLUS
HIER
Nvidia :
Chipsatz Treiber Version 9.53
NTune 5.05.47 Version vom 12.07.07
Nvidias-Overclocking-Anleitung
Everest Ultimate beta
Everest Ultimate 4 Jetzt werden die Werte korrekt ausgelesen.
FAQ :
Laufen die neuen 6X50-CPUs auf dem Board ?
Jup, seit dem 1103-Bios laufen alle momentan erhältlichen CPUs.
Habe jetzt selbst den 6850 drauf mit dem 1201er Bios. Rein & gut !
Wie bekomme ich 4 GB auf dem Board ans Laufen?
Von der Hardware-Seite gibt es dafür 2 Möglichkeiten:
1.) Die auf den Riegeln verbauten Chips machen keinen Ärger, dann ist alles gut.
2.) Irgendwie ist das Bios schon instabil bei Vollbelegung, dann ist das ein Hinweis auf die 2.Möglichkeit, hier gibt es folgende Lösung (wie auch schon in der Vollbelegungstabelle beschrieben): Einfach versuchen auf einen festen Teiler (FSB:RAM-Takt) zu kommen - hier hat sich der 5:4 bewährt.
Sonderfall Vista:
hier empfiehlt es sich erst mal nur 2GB zu verbauen und dann den Windows-Patch KB929777 installieren und erst dann die restlichen Riegel dazu setzen.
Probleme bei der Vista-Installation
Auch wenn das eigentlich kein Board-Problem ist, füge ich es dennoch hier ein, da die Frage hier andauernd kommt.
Mit manchen optischen S-ATA-Laufwerken gibt es da ein Problem. Wie schon erwähnt, ist das kein Problem des Boards, sondern von Vista. Lsg: Optisches S-ATA abklemmen und erst mal mit einem anderen Laufwerk die Instalation durchführen und Win-Update anschliessen durchführen.
Die ewige Frage nach dem Netzteil ! Wieviel Watt brauch mein NT ?
Um gleich eins vorweg zu nehmen : Es handelt sich hierbei Hersteller-Empfehlungen ! Ja, es gibt sicher irgendwen, der wieder jemand anderen kennt, dessen Tante hat einen Sohn, der betreibt ein GeForce 8800erGTX SLI-Sys mit nur 550Watt !
Nvida-Empfehlungen
=> Die Empfehlung ist recht eindeutig :
8800GTX-SLI = ~850W
8800GTS-SLI = ~730W
ASUS selbst geht da noch ein bisschen weiter und spezifiziert das noch ein bissle genauer :
lt. ASUS ein NT mit den Nvidia-Empfehlung + mind. 20A auf den 12V-Schienen.
Und: nein, es interessiert mich nicht, ob irgendwer ausgerechnet hat, daß das alles Quatsch ist und daß eigentlich ein 380W-NT ja ausreichen müßte. Die Summe der User der SLI-Systemen mit dem ASUS 680i-Boards ( Striker / P5N32-E SLI ) zeigt, daß die Empfehlungen wohl doch nicht so ganz unbegründet sind !
Ich kann beim Vcore einstellen, was ich will, sobald ich den FSB anhebe, reguliert das Board / BIOS den Vcore selbstständig. Was mache ich falsch ?
Endlich gibt es eine Lösung für das Vcore-Problem !
Ab der BIOS-Version 0902 (s.o.) ist der Vcore-Bug endlich behoben und es werden die Spannungswerte endlich auch übernommen.
Also BIOS flashen und sich freuen.
Mir ist aufgefallen, daß die Spannung im HT nicht 1,2V sondern höher ist! Was stimmt da nicht ?
Sofern ihr eine GeForce 7800GTX/7900er und neuer verbaut habt, ist das Absicht !
Diese Spannungerhöhung liegt im Linkboost begründet. Linkboost bewirkt daß die neueren GraKa automatisch den PCI-e- und den Hypertransport-Bus übertaktet ( um 25% ) , deshalb die höhere HT-Voltage.
Wenn Probe "mault" einfach die Alarmgrenze anpassen.
(Linkboost ist nur bis zur Bios-Version 1002 verfügbar, jedoch wird ab dieser Bios-Version auch nicht mehr automatisch die HT-Spannung erhöht.)
Kann ich das Mainboard auch "auf dem Kopf" einbauen ?
ASUS rät davon ganz klar ab !
Da die Heatpipe auf den "normalen" Betrieb ( also CPU oben ) ausgerichtet ist, sollte man sich bei dem Kopfüber-Betrieb was für die Heatpipe einfallen lassen. Mögliche Lsg : Heatpipe durch Wasserkühlung oder alternative Kühler (wie zB Zalman ) ersetzen.
Das Board ist bei mir instabil! Hilfe !!!
- Gerade bei alternativen CPU-Kühlern oder verwandter Wakü auf der CPU wird die Heatpipe nicht optimal gekühlt. Die Heatpipe ist darauf ausgerichtet, daß wie beim Boxed-Kühler ein Luftstrom sich von oben auf das Board niederschlägt und sich so auf den Heatpipe-Finnen verteilt. Wenn man die vernachlässigt, dann beginnen erst die Spannungen zu schwanken und anschliessend verabschiedet sich das Board.
- Die zweit-häufigste Möglichkeit liegt bei einem RAM-Problem - s.o. -besonders bei EPP- / SLI-RAM. Einfach mal SLI-Memory im Bios deaktivieren (und / oder den Speicher auf Command Line 2T stellen ).
Was bringt mir die SLI-Memory-Option im Bios ?
Was im Bios bzw von Nvidia als SLI-Memory benannt ist, heißt bei den Speicherherstellern EPP.
SLI=EPP
EPP = enhanced performance profiles ( erweiterte Leistungs Profile )
Hat den Effekt, daß die ( scharfen )Timings automatisch eingestellt werden.
Auf dem Spd-Chip werden aus Kompatiblitäts-Gründen meist moderate Timings gespeichert bzw ausgelesen ( wie zB 5-5-5-18 ), obwohl der RAM die Herstellerzulassung auf 4-4-4-12 hat.
Damit jetzt Möchte-gern-OC-Checker ( also Leuts die gerne einen auf "dicke Hose" machen wollen, aber leider Gottes keinen Plan von der Materie haben ) Low-Latency fahren können, ohne daß sie die den Unterschied zwischen Tas / Ras / etc kennen müssen.
Leider Gottes macht die SLI-Option immer noch gerne mal Ärger ... also laßt ihr diese Option am Besten deaktiviert und stellt die Timings per Hand ein.
SLI-Memory in Kombination mit OC klappt entweder gar nicht ( weil alle SLI-Memory-Optionen außer "Expert" den FSB überschreiben ) oder es wird schnell instabil ... von daher ist es dann empfehlenswert bei OC, die RAM-Timings per Hand einzustellen.
Wie setz ich "Clear CMOS" ( Clear RTC ) am Besten ?
- Strom ab
- Power noch ein-/zwei- mal drücken ( damit die Restladungen von den Kondensatoren entladen wird )
- Batterie raus
- (als ultimative Option geht auch noch CPU raus - wirkt auch wie CMOS )
- Jumper auf CMOS jumpern
- auf 1563 zählen
- und das Ganze wieder zurück
Gibt es ein Mod-Bios ?
Bis jetzt ist ein Mod-Bios aufgetaucht von OCZ für Probleme bei RAM-Vollbelegung mit OCZ-RAMs aufgetaucht : hier
Wie flashe ich das Bios am Besten ?
Am Besten benutzt man die EZ-Flash-Option die nativ im Bios verpackt ist und nicht den ASUS-Updater !
- Bios-Version auf eine Disk, CD oder besser auf einem USB-Stick ( USB-Stick im DateiSystem FAT formatiert ) entpacken
- Beim Neustart USB-Stick im USB-Port haben
- Beim "Beep" ALT+F2 drücken ( ruhig mehrmals )
- EZ-Flash startet
- Laufwerk auswählen ( bei mir ist der USB-Stick B: & Diskette ist A: )
- Altes Bios sichern / Neues Laden / aufspielen
- Nach dem automatischen Reset den Stick wieder aus dem Port ziehen.
- F E R T I G !!!!
Es gibt jetzt auch das P5N32-E SLI Plus. Ist das Board besser ?
Kann man bis jetzt nicht sagen. Wie man oben in der Tabelle sehen, sind auf den Plus-Boards andere Chips verbaut. Es handelt sich somit um kein 680i-Board! ASUS bezeichnet seine Chipsatz-Kombi als Nvidia Dual x16. Leistungsmäßig sind bis jetzt aber keine Leistungsunterschiede bekannt. Momentan sind beide Boards verfügbar.
to be continued....
Thx gehen an :
Danyel; gnaa123; MarioAUT; peebee; autodidakt; MSchmidt7; durchlader; Buehlerra; Zzorrkk; DaTras; p$YcHo; spawn_od; Dago; trulli; wwwderwahre; .:Kandalf:. ; .:Gamer:. ; Backautomat; Stylecrime; Nakamuro; ThulePhil; ElectricStream; TFH; SilvAoDX; Paulchen0; P5N32ESLI; dancing_wolf; Pinnemann; TheBrother; Delta-RP-One; Katzenpaule; Backautomat; Vans; marcel_r1; Teffen; CapricaSix; proscher; FlashCool; Capt.Flint; cYaNiDe; bigzorro; Fatiho; XdevilX; Rennfahrer; Grisu1126; Jolly Roger; mgmpower; aViN187; Peff; AnubiZz; Mastereye
Anhänge
Zuletzt bearbeitet:
hast post!
(
