[Sammelthread] Asus P6T-Deluxe (Intel X58)

Asus P6T Deluxe (Intel X58)

[blockquote]

Asus P6T Deluxe [Intel X58]




​

Quelle: VR-Zone.com

---

Inhalt des Sammelthreads

• Allgemeine Informationen
• Bilder
• Spezifikationen
• Das Bios
• Downloads
• Wichtige Informationen
• erreichte Ergebnisse
• Passende Kühler & Arbeitsspeicher
• Wichtige Links

---

Allgemeine InformationenAllgemeine Informationen

Da der Nehalem vor der Tür steht, dürfen natürlich auch die passenden X58 Boards nicht fehlen. Mit den Asus P6T Deluxe bietet Asus ein entsprechendes Board, welches vollen Support für den Nehalem bietet. Des weiteren bietet es den gleichzeitigen Support von Crossfire und SLI. Was bisher noch kein Board bietet. Das Bios bietet natürlich auch wieder umfangreiche Optionen um die CPUs bis ans Ende zu treiben. Im November soll es dann soweit sein und das Board soll im Handel erhältlich sein.

​

---

BilderBilder



Quelle: VR-Zone.com

​

---

Spezifikationen Spezifikationen

• Model
  • IASUS P6T Deluxe
• CPU Socket
  • Intel Socket B (LGA1366)
• Intel® chipset
  • Intel X58 Express
  • Intel ICH10R
• Supported Processors
  • Intel Core i7 Extreme
  • Intel Core i7
• System Bus
  • Intel QuickPath Interconnect
  • Up to 6.4 GT/s
• Memory
  • Six DDR3 240-pin DIMM slots
  • Triple-channel support
  • Maximum 12 GB
  • DDR3-1600 (OC)
  • DDR3-1333
  • DDR3-1066
  • DDR3-800
• Expansion Slots
  • 3 x PCI Express 2.0 x16 slots (x16/x16/x1 mode or x16/x8/x8 mode)
  • 1 x PCI Express x4 slot
  • 2 x PCI slots
• Multi-GPU Support
  • Supports NVIDIA SLI Technology
  • Supports ATI CrossFireX Technology
• Storage Connectivity Options
  • Intel ICH10R South Bridge
  • 6 x SATA 3.0 Gb/s ports
  • Intel Matrix Storage supporting SATA RAID 0, 1, 5 and 10
  • Marvell 88SE6320 Controller
  • 2 x SAS ports supportimg SAS RAID 0 and 1
  • Marvell 88SE6111 Controller
  • 1 x Ultra DMA-133/100/66 port
  • 1 x External SATA 3.0 Gb/s port
• LAN Features
  • Dual Marvell 88E8056 PCI Express Gigabit LAN controllers
• USB Connectivity
  • 14 USB 2.0 ports (8 rear ports, 3 motherboard headers)
• IEEE 1394 (FireWire)
  • VIA VT6308 controller
  • Two IEEE 1394a ports (one rear port, one motherboard header)
• Audio Solution
  • ADI AD2000B 8-channel high-definition audio (HDA) codec
  • Coaxial / optical S/PDIF-out ports
  • DTS Surround Sensation UltraPC
  • ASUS Noise Filter
• Rear Panel I/O Ports
  • 1 x PS/2 keyboard / mouse combo port
  • 1 x S/PDIF Out (coaxial + optical)
  • 1 x External SATA
  • 1 x IEEE1394a
  • 2 x RJ45 LAN ports
  • 8 x USB 2.0 ports
  • 8-channel audio I/O
• Internal I/O Connectors
  • 1 x ATX 24-pin power connector
  • 1 x EATX 8-pin 12V power connector
  • 1 x 4-pin CPU fan connector
  • 3 x 3-pin chassis fan connectors
  • 1 x 3-pin power fan connectors
  • 1 x Floppy drive connector
  • 1 x Front panel audio connector
  • 1 x CD audio in header
  • 3 x USB 2.0 connectors (for 6 USB ports)
  • 3 x Onboard On/Off/CMOS reset buttons
  • 6 x Serial ATA II connectors
  • 1 x Front panel connector
  • 1 x Onboard power LED
  • 1 x ATA-133 IDE connector
  • 1 x IEEE1394a header
  • 1 x S/PDIF out header
  • 1 x Chassis intrusion connector
  • 1 x TPM connector
  • 1 x Power On switch
  • 1 x Reset switch
• BIOS Features
  • 16 MB Flash EEPROM
  • LAN Boot ROM
  • PnP, DMI 2.0, WfM 2.0, SM BIOS 2.4 support
• Special Features
  • ASUS TurboV Overclocking Utility
  • ASUS OC Palm (optinal)
  • ASUS True 16+2 Phase Power Design
  • Express Gate SSD
  • ASUS EPU-6 Engine
  • ASUS AI NAP
  • SUS Quiet Thermal Solution
• Form Factor
  • ATX (12" x 9.6", 30.5 cm x 24.4 cm)

---

Das BiosDas Bios









Quelle: xtremesystems.org

​

---

DownloadsDownloads

---

Wichtige InformationenWichtige Informationen

Referenztakt: 133Mhz
CPU Takt: z.B. 2.66Ghz (133 x 20)
QPI Takt: 2.4Ghz (133 x 18)
Speichertakt: 533Mhz (DDR3-1066 / 133 x 4)
Uncore Takt: Speichertakt x 4 (533 x 4 = 2.13Ghz)

Was du in CPU-Z siehst: "rated FSB" = QPI Takt / "NB Freq." = Uncore Takt


Wenn du jetzt übertakten willst hebst z.B. den Ref. Takt auf 200Mhz an, so kommt die CPU auf 4Ghz, der QPI Takt auf 3.6Ghz (7,2GT/s) und
der Speichertakt je nach Teiler auf DDR3-1200 od. DDR3-1600.

Limit beim OC ist wohl der QPI Takt, je nach dem soll mit kleinsten Multi der Ref. Takt bei ~220Mhz (~3.96Ghz QPI) limitieren. Sollte es in den
Retail CPUs auch kleinere QPI Multis geben so kann man den Ref. Takt evtl noch weiter anheben.

​

---

Ergebnisseerreichte Ergebnisse

• Some results - WinXP SP3 clean install without _any_ single tweaks
• SuperPi Ergebnisse
• Benchmarks zum P6T Deluxe

Achtung: Einige Ergebnisse nur mit Dualchannel statt Trichannel!



​

---

Passende Kühler (Lukü und Wakü)nPassende Kühler & Rams

Luftkühlung:

Wasserkühlung NB-SB-Mosfets:

Watercool:
NB - HEATKILLER NSB-20
SB - HEATKILLER NSB-3

SW1 - HEATKILLER SW-21
SW2 - HEATKILLER SW-22


kompatibler Arbeitsspeicher:

​

---

Wichtige LinksWichtige Links

• Preise des P6T Deluxe und der anderen Versionen

• Infos zum Nehalem und P6T Deluxe

• Benchmarks zum P6T Deluxe

• Asus P6T Motherboard Preview (Nehalem)

​

[/blockquote]



[Fire4Wire]

[ 1003 ]
----------------------
1. Fix Incorrect selectable range of "QPI/DRAM Core Volt" in TurboV
2. Fix Express Gate would disappear if ever shutdown abnormally in ExpressGate
3. Improve compatibility with some USB Keyboard
4. Improve Memory compatibility



[Chrisch]

Allerdings wird dabei auch die CPU übertaktet, wenn man einen 920 oder 940 einsetzt, denn die beherrschen max. DDR3-1333.

Das ist aber falsch

Die beherrschen genauso wie das XE Modell so ziemlich jeden Speichertakt ohne "OC" (IMC ist klar,
der wird automatisch übertaktet wenn man den Speicher anhebt, ist beim XE aber nicht anders).

Man muss den BCLK nicht anheben.



[Sixtron]

Mips Fusionblock für Asus Rampage II Extrem und Asus P6T Deluxe.



[elle]

sieht ja richtig lecker aus genau wie auf dem RIIE



[DonniPredi]

Mips Fusionblock für Asus Rampage II Extrem und Asus P6T Deluxe.

URL=http://www.directupload.net] [IMGhttp://s11.directupload.net/images/081210/zfbo7ycx.jpg[/IMG][/URL]

URL=http://www.directupload.net] [IMGhttp://s10.directupload.net/images/081210/pgcyymzf.jpg[/IMG][/URL]

sieh viel netter aus als das von mir :



aber bringt nix, ein kleiner 50mm(unhörbarer) lüfter drauf, tuts auch...



[jackennils]

Teiler ist im Bild 6:1, Timings auch. Spannung war 1.84V Ram der Rest ist auf dem Kleinsten Wert der Spannungen.

Gruß

1.84V? Dachte man soll die 1.65V nicht überschreiten?!?!



[sgd02]

das war mal, bisher gibt es keine Probleme bei erhöter Ram Spannung.



[Bluebeard]

Intel gibt immer noch vor, die Speicherspannung nicht über 1,65V anzuheben. Hierbei hat und wird sich wohl auch nichts ändern. Langzeittests mit erhöhter Spannung haben ja noch nicht stattgefunden...

Hier noch ein Interessanter Thread zum Thema Speicherspannung auf dem Core i7 auf XS: http://www.xtremesystems.org/forums/showthread.php?t=207972



[jackennils]

Ahja, na ich werd mal gucken.



[Bremsenicht]

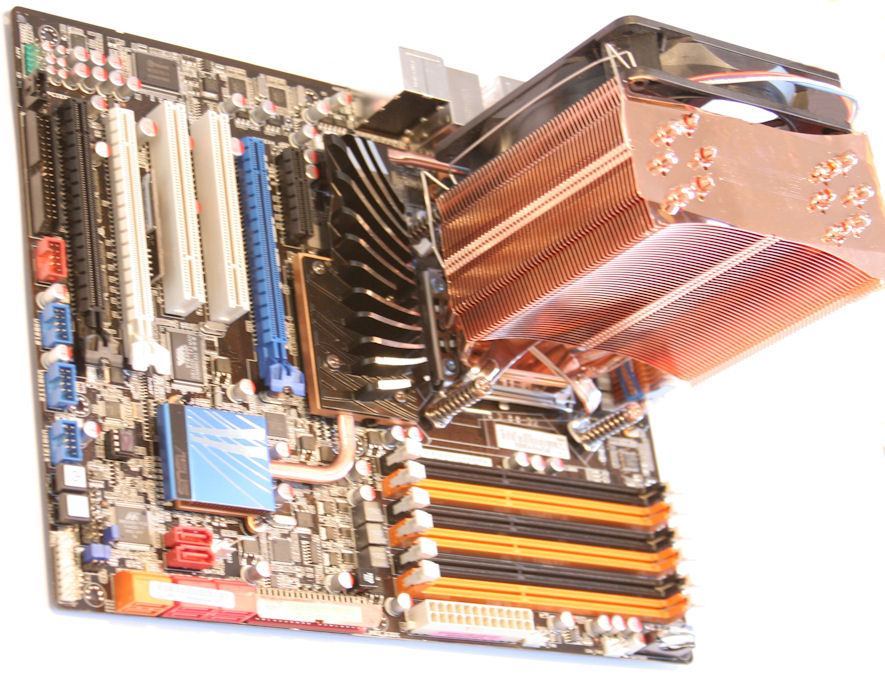

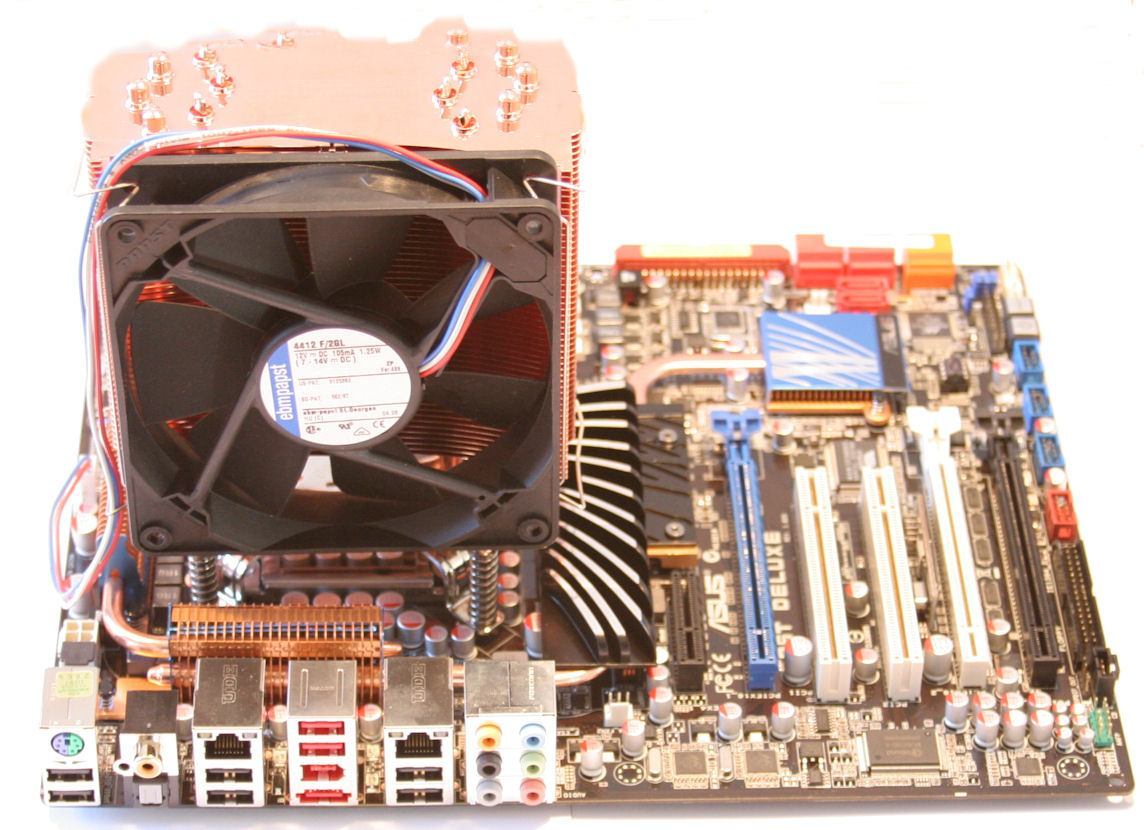

Hier mal zwei Bilder des Boards mit LuKü ... geht auch



[jackennils]

schick,
ich warte ja immernoch auf ein Schraubenset für den IFX-14, die sollen mal hinne machen



[TheSane]

Hier mal zwei Bilder des Boards mit LuKü ... geht auch

Und wie sind die Temps?



[Benchmaker]

Hier mal zwei Bilder des Boards mit LuKü ... geht auch

Hi
sollte der Lüfter nicht von der Ram Seite blasen???



[Bremsenicht]

Hi, sollte der Lüfter nicht von der Ram Seite blasen???

Stimmt, die Peinlichkeit auf den Fotos ist mir auch aufgefallen

Das war der erste Zusammenbau, bevor die RAMs da waren und ich hatte nicht lange darüber nachgedacht. Kurz vor dem Einbau ist es mir aber aufgefallen, ich hatte nun leider die falschen Fotos eingestellt. Hier die richtigen Bilder:



Der Lüfter macht aber natürlich am meisten Sinn, wenn er von der RAM-Seite die Luft wegzieht und durch den Kupfer-Kühler durchnläst zumal auf der anderen Seite (ca. 10 cm hinter dem Kühler) der 120er Gehäuselüfter sitzt. So habe ich nun einen ziemlich optimalen Luftstrom. Die CPU schafft im idle kaum die 40 Grad bei 4 GHz .. wozu braucht man WaKü



PS
Beim Bios-Update auf 1003 hat das Board mächtig rumgezickt (wollte nicht mehr rebooten, hat sich selbsständig ausgeschaltet, etc.) Nun läuft es aber (zum Glück). Nur dieses Mini-Linux (Express-Gate) erkennt scheinbar meine Maus + Tastatur nicht.

PPS
Ich finde es verwirrend, dass Asus auf der Website 2 verschiedene Soundkartentreiber anbietet. Der Soundmaxx ist der richtige, aber dazu hätte man das Handbuch lesen müssen (und wer macht das schon )



[shaqiiii]

@ Sixtron wird das einfach drüber geschraubt oder muss ich dafür das Board wieder ausbauen (worauf ich natürlich kein bock hab) ?



[Chrisch]

Meinst du den Wasserkühler für die NB? Einfach den ori Kühler abschrauben und den Wasserkühler dafür drauf setzen,
geht so ohne das du das Mainboard ausbauen musst



[shaqiiii]

ja das meint ich ^^ Thx



[pajaa]

@Bremsenicht

Ja ja, alles schön und gut, auch der Kühler ist sehr gut, zumal schon der normale Ultra-120 eXtreme sehr gut ist.

Aber: Wen interessieren idle-Werte? Die sagen nichts aus.



[capellepac]

Hallo Leute!
Was stellt ihr beim AITweaker im Bios alles unterhalb der DRAM Bus Voltage ein? -oder sollte man das alles auf auto lassen. Es heißt ja immer, Auto-Einstellungen seien nicht so optimal.



[Bremsenicht]

Aber: Wen interessieren idle-Werte? Die sagen nichts aus.

Das stimmt einerseits, aber andererseits war der QX9770 im Idle fast 10 Grad wärmer und das setzt sich dann leider fast linear fort.

Ein SuperPI ist ja auch weniger zur Auslastung der 4 bzw. 8 Kerne geeignet. Bliebe also nur noch acht Prime-Prozesse oder was ?

Mich interessiert Benchmarking ehr nur am Rande, wichtig ist, dass der Prozessor stabil mit meinen Applikationen (CS4, etc.) läuft) und das tut er derzeit @ 4 GHz.

Im Übrigen ist das ziemlich eng auf dem Board mit den RAMs und dem CPU-Lüfter. Da sind nur ein paar mm Platz.



[dAv3.b]

overclocking geht hiermit einfach ? keine GTL scheisse mehr ?



[Stratowski]

@ Bremsenlicht.
Ist die Northbridge passiv gekühlt bei Dir? Wenn ja, wie sind die Temps so bei aufgeheiztem System mit dem Towerkühler?



[julian93]

hi, habe in meinem case (lian li A71) einen hecklüfter, einen in der front und 3 radi-lüfter im deckel. brauche ich trotzdem noch den zusätzlichen lüfter oder kann ich das einfach alles so lassen? und wie heiß darf/sollte der chipsatz maximal werden?



[andythestriker]

Hey leute ich suche ein X58 mainboard...

wenn ihr eins verkaufen solltet, bitte melden...mit preisvorstellung...

Mit lieben weihnachtlichen Grüßen euer

Andy =)

PS: meldet euch bitte per PN!

Vorraussetzungen des Mainboards:

-Rechnung
-Zubehör
-Unverbastelt!!!



[Benchmaker]

Hey leute ich suche ein X58 mainboard...

wenn ihr eins verkaufen solltet, bitte melden...mit preisvorstellung...

Mit lieben weihnachtlichen Grüßen euer

Andy =)

PS: meldet euch bitte per PN!

Vorraussetzungen des Mainboards:

-Rechnung
-Zubehör
-Unverbastelt!!!

Hi
wirst im Marktplatz mehr Glück, haben is kein Verkaufs Thread!!!



[schtiewie]

Hat jemand das 1003 Bios schon am Start?
Wenn ich das 1003 drauf habe und manuel die Frequency einstelle, startet das Board max eine halbe Sekunde. Dann hilft nur noch Bios reset. Auf "Auto" rennt es - aber mit manuell nicht.



[KevinGer]

Hallo schtiewie,

die BIOS-Version 1003 läuft hier ohne Probleme. Installiert würde über die Bios-Version 0905 unter Verwendung des Flash-Tool im Bios + USB-Stick.

Vorher gab es Probleme mit der Erkennung des Speichers. Obwohl ich beim Zusammenbau des Systems die drei Speicherriegel mit gutem Kraftaufwand in die Speicherplätze (orange) drückte, wurden mal 2 oder auch mal 4 GB erkannt, aber nie die vorhandenen 6 GB.
Habe dann die Riegel in die schwarzen Bänke gedrückt (System fuhr dann nicht mehr hoch) und anschließend wieder in die orange-farbenen Speicherplätze. Hier habe ich auf den "klack" beim Einrasten gehorcht. Seit dem werden die 6 GB stabil erkannt

Grüße
Kev



[murdoc]

Hier mal eine gute Nachricht für alle EKL Groß-Clockner Besitzer

http://www.alpenfoehn.de/index.php?...le&id=126:lga1366&catid=59:zubehoer&Itemid=98

Und nochwas gefunden. Gibt bald eine Rev. 2 vom P6T-Deluxe, Siehe hier:

http://www.asus.com/products.aspx?l1=3&l2=179&l3=815&l4=0&model=2746&modelmenu=1

Einziger Unterschied scheint zu sein, dass kein SAS mehr dabei ist.



[Stratowski]

Hat jemand das 1003 Bios schon am Start?
Wenn ich das 1003 drauf habe und manuel die Frequency einstelle, startet das Board max eine halbe Sekunde. Dann hilft nur noch Bios reset. Auf "Auto" rennt es - aber mit manuell nicht.

1003 läuft bei mir auch problemlos mit und ohne manuell eingestellten Frequenzen.



[schtiewie]

Mit welchen RAM`s habt Ihr das 1003 am laufen?
Ich hab 1600er und damit zickt es ganz furchtbar rum.
905 läuft bei mir derzeit am besten.
