[Sammelthread] ASUS P8Z77-V / -PRO / -Deluxe / -Premium (Intel Z77)

- Sockel: LGA1155 - Chipsatz: Intel Z77 Sammelthread -


P8Z77 | Geizhals.at Deutschland

---

INHALTSVERZEICHNIS
==============

• 1.Inhaltsverzeichniss
• 3.UEFI-Einblicke (ehemals Bios)
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77V




- Zusammenfassung Spezifikationen / Features -

-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 12 Phase Power Design
(8 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x TPM connector(s)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE, WOR by PME


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V:

ASUS - Mainboards- ASUS P8Z77-V

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V PRO




- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
4 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V Pro:

ASUS - Mainboards- ASUS P8Z77-V Pro

Tests (deutsch):

http://www.awardfabrik.de/mainboards/asus-p8z77-v-pro.html

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Deluxe





- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2
Supports Intel® 32 nm CPU
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite ASUS oder im Benutzerhandbuch.


Grafik:

Integrierter Grafikprozessor
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Unterstützt DisplayPort mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Erweiterungsschächte:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 Modus, schwarz)
4 x PCIe 2.0 x1 *4


Speichersystem:

Intel® Z77 chipset :
2 x SATA 6Gb/s-Schnittstellen, grau
4 x SATA 3Gb/s-Schnittstellen, blau
Unterstützen RAID 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s-Schnittstellen, navy blue
Unterstützen RAID 0, 1
ASMedia® PCIe SATA controller : *6
2 x eSATA 6Gb/s-Schnittstellen, red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- DTS Ultra PC II
- DTS Connect


USB-Schnittstellen:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Intel® Z77 chipset : *7
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern)
Intel® Z77 chipset :
8 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern)


Übertaktung:

Sicherheit beim Übertakten :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors Technologie 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU-Taste

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche
- ASUS SSD Caching
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) Schnittstelle
6 x USB 3.0
4 x USB 2.0
1 x S/PDIF-Ausgang (optisch)
6 x Audio-Anschlüsse
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
4 x SATA 6Gb/s-Schnittstellen
4 x SATA 3Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss
4 x Gehäuselüfteranschlüsse
1 x Optional Fan connector(s)
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x MemOK!-Taste
1 x System panel(s)
1 x TPU-Taste
1 x EPU-Taste
1 x Clear BIOS-Taste
1 x Power-on button(s)
1 x Reset button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s-Kabel
4 x SATA 6Gb/s-Kabel
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS :

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 " x 9.6 " ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.


- CPU-Liste -
--------------

Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum ASUS P8Z77-V Deluxe. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).


CPUs für P8Z77-V Deluxe:

ASUS - Mainboards- ASUS P8Z77-V DELUXE

Tests (deutsch):

http://www.ocaholic.ch/xoops/html/modules/smartsection/item.php?itemid=733&sel_lang=german
http://www.hartware.net/review_1463.html

Bios History:

0801
0906
1015
1206
1401
1502
1504
1617
1709
1805
1908
2003
2104



1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Premium


- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

CPU:

Intel® Socket 1155 for 3[SUP]rd[/SUP]/2[SUP]nd[/SUP] Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.ChipsetIntel® Z77


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.


Thunderbold:
ThunderboltVGA output support
Data transfer rate up to 10 Gbps
Daisy-chain up to 6 Thunderbolt devices


Grafik:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort/Thunderbolt ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
- Supports Thunderbolt with max. resolution 2560 x 1600 @ 60 Hz
Maximum shared memory of 1696 MB
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Supports LucidLogix® Virtu™ MVP Technology *[SUP]1[/SUP]


Erweiterungsschächte:

4 x PCIe 3.0/2.0 x16 (dual x16 or x16, x8, x8 or quad x8) *[SUP]2[/SUP]
2 x PCIe 2.0 x1


Speichersystem:

Intel® Z77 chipset : 2 x SATA 6Gb/s port(s), gray
3 x SATA 3Gb/s port(s), blue
1 x mini-SATA 3Gb/s port(s) with onboard 32GB SSD, black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *[SUP]3[/SUP]
Marvell® PCIe 9230 controller :
4 x SATA 6Gb/s port(s), navy blue
Support Raid 0, 1, 10
ASMedia® PCIe SATA controller : *[SUP]4[/SUP]2 x eSATA 6Gb/s port(s), red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® 82583, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB-Schnittstellen:

ASMedia® USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *[SUP]5[/SUP]4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)


Übertaktung:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.


ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch


ASUS EPU :
- EPU
- EPU switch


ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility


ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *[SUP]6[/SUP]
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :- USB BIOS Flashback
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- ASUS SSD Caching II
- Network iControl
- USB 3.0 Boost
- Disk Unlocker


ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2


ASUS EZ DIY : - ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2


ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x Thunderbolt port(s)
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
3 x SATA 3Gb/s connector(s)
1 x mSATA connector(s) with 32GB SSD onboard
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x CPU/DRAM overvoltage jumper(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*3: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*4: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*5: The USB 3.0 ports run at USB 3.0 speed rate under Windows® 7 or later versions.
*6: Available with V1.01.00 or later.

---

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================























4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - ASUS P8Z77-V
• FTP-Server - ASUS P8Z77-V PRO
• FTP-Server - ASUS P8Z77-V Deluxe

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem Z77 passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes

(fast) problemlos passende Luftkühler:
---------------------------------------------------

Be quiet! Dark Pro Advanced
EKL Brocken
Intel Boxed Kühler
Noctua NH-C12P SE14
Noctua NH-D14
Prolimatech Genesis (es kann möglicherweise zu Problemen mit dem Pcie x1 anschluß kommen, kleiner abstand zum kühler)
Thermalright HR-02 Macho (SE / Rev. A) - keine Probleme (neuere Revisionen mit Innenbefestigungsklammern)
Zalman CNPS11X Performa (auch bei Vollbestückung knapp passend)

Mit Einschränkungen !!! :

be quiet! Dark Rock Pro 2 (es sollten low Profile Ram verwendet werden)

Noctua NH-U14S (oberster PCIe Slot nur eingeschränkt nutzbar)

Scythe Mine 2 unter verwendung FSMB 4 Backplate und weiteren einschränkungen

Scythe Mugen II Revision B mit dem 1156er Kit Ram Bänke A1 und B1 nur noch mit low profil Ram bestückbar

Scythe Mugen 3 B
wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright Archon SB-E u. Thermalright Archon - blockiert teilweise obersten Slot (PCIe x1), sonst keine Probleme

Thermalright HR-02 Macho wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright HR-02 Macho 120 - keine Probleme bei Nutzung von Ram ohne hohe HS, andernfalls kann der erste Ramslot nicht genutzt werden

Thermalright Silver Arrow SBE SE -
Nur die 2 blauen RAM Slots lassen sich nutzen wenn der erste Lüfter normal sitzt, will man alle haben muss man ihn höher montieren, nur LP Ram Pci-e wird blockiert

Thermalright True Spirit 140 längere Pcie Karten auf Slot Pcie x1 sind nicht mehr verwendbar.



Wasserkühler und Flüssigkeitskühler
------------------------------------------------

Antec H2o 620
Corsair H80

---

7.kompatibler RAM 7.kompatibler RAM
===========

Corsair XMS3 PC3-16000U CL9
Corsair XMS3 Dominator Platinum DIMM Kit 8GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMD8GX3M2A2133C9) Achtung Ram hat Überhöhe !!
Corsair Dominator CMP16GX3M4X1866C9 4x4 Kit
Corsair XMS3 Dominator GT DIMM Kit 16GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMT16GX3M4X2133C9)
Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
Corsair Vengeance 2*8GB (CML16GX3M2A1600C10)
Corsair Vengeance Low Profile 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML16GX3M4A1600C9)
Corsair Vengeance Low Profile 16GB (DDR3-1600) CML16GX3M4A1600C9
Corsair Vengeance Low Profile 4x8GB CL10-10-10-27 (DDR3-1600) (CML32GX3M4A1600C10B)

Crucial Ballistix Sport CL9 2 x 8GB Crucial BLS8G3D1609DS1S00
Crucial Ballistix Tactical LP (8GB Single) mit Einschränkungen siehe Post 1233
GeIL Evo Corsa GOC38GB1866C9DC

G.Skill Ares F3-1600C9D-8GAO
G.Skill F3-1866C10D-16GAB
G.Skill Ares DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-1866C9Q-16GAB)
G.Skill Ares F3-2133C9Q-16GAB - CL9-11-10
G.Skill RipJaws-X DIMM Kit 8GB PC3L-12800U CL9-9-9-24
G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133) (F3-17000CL11D-8GBXL)
G.Skill RipJaws 4x 4GB 1600MHz CL 9-9-9-24 @ 1.5V ~ F3-12800CL9Q-16GBRL
G.Skill RipJaws 16GB DDR3 F3-12800CL9Q-16GBRL


Hynix RAM DDR3-1333 | 2x 2048 MB | Typ: HTM325U6CFR8C

Kingston KHX1333C9D3B1K2/8G 2x4 GB (DDR-3-1333)
Kingston HyperX blu. DIMM XMP Kit 8GB PC3-12800U CL9-9-9-27 (DDR3-1600) (KHX1600C9D3B1K2/8GX)
Kingston HyperX Plug n Play DIMM Kit 8GB PC3-12800U CL9 (DDR3-1600) (KHX1600C9D3P1K2/8G)
Kingston HyperX DDR3-1600 16 GB Kit (Typ: KHX1600C9D3K4/16GX)

Patriot (PXD316G1866C9K, Viper Xtreme DIVISION2) DIMM 16 GB DDR3-1866 Kit

Muskin Stileto DDR3-1333

Samsung Green Series DIMM Kit 8GB PC3L-12800U CL11 LP (MV-3V4G3D)

TeamGroup Elite 4x4GB PC3-10667U CL9-9-9-24

Danke an alle die dazu Beitragen das die Liste der Kompatibilität länger wird ...

sonstige Links

• http://www.hardwareluxx.de/communit...mit-thunderbolt-schnittstelle-aus-886526.html

Da immer wieder die Fragen nach den unterschieden der Boards untereinander aufkommen, habe ich mal ein PDF Tabelle online gestellt, wo ich mich bemüht habe die meisten Unterschiede zu markieren.
Viel Spass damit:

http://netload.in/dateiHl4LsFD9cy/Vergleichsliste Asus P8Z77 Boards.pdf.htm

​

Update: 13.08.2012 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:

- 27.04.2015: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 08.01.2013: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 13.08.2012: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 05.07.2012: Bios History deluxe hinzugefügt
- 07.06.2012: Vergleichsliste gebaut und auf netload hochgeladen
- 04.06.2012: Tests hinzugefügt
- 03.06.2012: ein paar änderungen und P8Z77 Premium hinzugefügt
- 02.06.2012: Thread übernahme und aktualisierung der kompatiblen CPU Kühler sowie Arbeitsspeicher
- 19.04.2012: Sammelthread gestartet

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​



[Newschrauber]

Hallo ich bräuchte mal rasch Hilfe,
ich hab jetzt Win 7 64 Bit auf einer SSD am Intel Port 6G installiert.
Jetzt möchte ich nachträglich die beiden Marvell-Ports als RAID 0 mit 2 Festplatten einrichten (nicht für Windows sondern für Daten!).
Das ASUS Handbuch sagt bei Punkt 4.4.3, dass man im Bios im Advanced Menü bei SATA Konfiguration den SATA Mode auf "RAID" umstellen muss.
Der steht momentan bei mir auf AHCI.
Verliere ich dann nicht mein bereits installiertes Windows auf der SSD?
Wieso wird da nicht zwischen Intel und Marvell unterschieden? Das ASUS P8Z77-V Deluxe hat doch 2 SATA Controller. Ich will doch nur den Marvell als RAID. Beim Intel Controller soll alles so bleiben wie es ist, das läuft perfekt.

Weiter hinten im Handbuch steht dann, dass man beim post <ctrl> + <M> drücken muss. Momentan tut sich da bei mir gar nichts. Wegen dem (noch) "falschen" SATA Mode?
Die beiden neuen Festplatten habe ich mit Win 7 Datenträgerverwaltung initialisiert aber noch nicht formartiert. D.h. die haben noch keinen Laufwerksbuchstaben und der Speicherplatz ist noch "unzugeordnet". Muss ich die noch vor Einrichtung des Raid formatieren?

Dann hab ich noch ein kleines Problem. Bereits als ich nur die SSD als einziges Laufwerk drin hatte, konnte ich beim Booten nur ganz schnell den BIOS-Bootscreen sehen, gefühlt < 1 sec. nachdem nun 2 zusätzliche Festplatten installiert sind, sehe ich vom Bootlogo und dem Hinweis wie man ins Bios kommt, gar nichts mehr. Es ist wenige Sekunden ein schwarzer Bildschirm und dann steht "Windows wird gestartet". Woran liegt das? Kann man irgendwo die Anzeigedauer des BIOS fest legen?



[Liq]

Marvell-Ports als RAID 0

Ich würde dir empfehlen sowohl die SSD als auch das RAID auf den Intel Controller laufen zu lassen. Sind schneller. Auf den Marvell häng ich höstens das DVD Laufwerk ran, das nimmt sich nicht viel. Bitte bedenke das beim RAID 0 dir die Redundanz fehlt, d.h. eine Platte defekt, alles Daten weg.

RAID 0 -> Schnelle Schreib- und Lesegeschwindigkeit, keine Retundanz (Videoschnitt usw...)

RAID 1 -> "normale" Geschwindigkeit, Retundanz (Daten)

Verliere ich dann nicht mein bereits installiertes Windows auf der SSD?

In der Regel nicht, wenn du das Treiberpacket installiert hast (RAID/AHCI). Kannst du einfach ausprobieren, umstellen auf RAID und booten, fährt System hoch, alles i.O. Wenn nicht wieder umstellen auf AHCI und im Windows die RAID Treiber installieren, danach neustarten und wieder auf RAID stellen, dann sollte es laufen.

Wieso wird da nicht zwischen Intel und Marvell unterschieden? Das ASUS P8Z77-V Deluxe hat doch 2 SATA Controller.

Doch wird es. Du kannst beide Controller einzeln konfigurieren (RAID/AHCI).

beim post <ctrl> + <M> drücken muss

Funktioniert nur wenn der Marvel auf RAID steht, nicht wenn er auf AHCI steht.

vor Einrichtung des Raid formatieren?

Beide Festplatte werden automatisch vom RAID Controller formatiert wenn du RAID 1 oder 0 auswählst. Bitte beachten! Sollten Daten auf der Festplatte vorhandne sein müssen diese zuvor gesichert werden.

Anzeigedauer des BIOS fest legen?

Quick boot oder Fast boot heist glaube ich die Funktion. Müsste ich zu Hause nachschauen. Oder man konnte die Anzeigedauer einstellen, sry, weiß ich nicht mehr...

MfG

Liq...

P.S.

Ich habe das so konfiguriert:

1x SSD auf SATA3 Port
4x HDD auf Intel RAID (1x RAID 0 und 1x RAID 1)

Soll heißen auch wenn die SSD auf den RAID Controller hängt kann sie im AHCI Modus betrieben werden wenn sie kein Teil des RAIDs ist. Deswegen wird auch im Treiberpacket von Intel (was überinges bei mir extreme Performance Probleme gebracht hat) sowohl ACHI UND RAID Treiber integriert.... Bei mir läuft die ganze scheiße auf den org. WIN 7 Treiber ohne das ich "Leistungsprobleme" habe.



[Newschrauber]

@Liq:
schonmal vielen Dank.
Das ich bei RAID 0 eine höhere Ausfallwahrscheinlichkeit mit Datenverlust habe, ist mir bewusst. Ich wollte das zu Gunsten einer großen Partition 2x2 = 4TB und einer höheren Geschwindigkeit in Kauf nehmen. Ist denn der Marvell wirklich so gravierend langsamer? Ich dachte da am Intel ja schon die Win 7 SSD dran hängt entlaste ich den.
Mit dem "Treiberpaket" meinst Du den Intel Rapid Storage Treiber? Den hab ich extra vermieden weil hier im Thread auch schon von Problemen damit gepostet wurde. Momentan läuft die SSD mit Microsoft AHCI Treiber. Übrigens richtig schnell!!

Ich hatte auch schon im ASUS Support Bereich gepostet, dass die beiden SATA Controller sich nicht einzeln konfigurieren lassen. Jetzt sagst Du auch dass das einzeln möglich ist?!
Es gibt doch unter der SATA-Konfiguration nur einen einzigen Einsteller für den SATA-Mode und der steht momentan auf AHCI und eben nicht auf RAID. Oder ist dieser ganze SATA-Konfigurationsbereich nur ausschließlich für die Intel-Ports gedacht? Bei dem Onboard Konfigurationsbereich hab ich den Marvell schon gefunden, der steht dort auf aktiviert. Aber da gibt es nirgend eine Einstellung für RAID. Oder muss ich dazu zwingend den Marvell-Rom auf aktiviert stellen (bin gerade nicht an dem betroffenen PC und weiss nicht auf was der gerade defaultmässig steht)? Marvell-Fimware steht auf deaktiviert , das weiss ich noch.

Nachtrag: ich habs gefunden. Es ist tatsächlich dieser "Marvell-OPROM" Eintrag bei der Onboard Device Konfiguration. Der muss auf "aktiviert" oder engl. "enabled" stehen. Hier hab ich das auch nochmal beschrieben http://www.hardwareluxx.de/communit...ports-p8z77-v-deluxe-900929.html#post19122235



[Freudenberger]

servus kollegas, wo hänge ich meine SSD ran? an den ASMedia SATA Controller? oder an den Intel? Habe mir ne Vertex4 als ssd gekauft.



[Klempe]

an den intel



[Numrollen]

Hier habe ich andere Werte gefunden:
BCLK = 100
CPU_LLC = UltraHigh (75%)
CPU_Power_Phase = Optimized
CPU_Voltage = Manual Mode
V_PLL = 1.60
V_DRAM = 1.53 (with 16GB, it probably helps to have some reserve)
Spread_Spectrum = Disabled (though probably doesn't matter for BCLK=100)
CPU_Current_Cap = 140% (it's red, but seems to be necessary for high OC)

Weiß keiner hier n Tipp?



[KingD]

Hallo,

besitzt jemand von euch die Kombi Asus P8Z77-V/Pro/Deluxe/Premium mit dem Thermalright hr-02 Macho? Mein Lüfter läuft im Idle nur mit 550RPM. Ich musste dementsprechend die Einstellung "CPU Fan Speed Low Limit" auf 200RPM stellen. Desweiteren dreht sich der Lüfter unter Last nur mit 650RPM. Bios Einstellungen sind die Standardsettings und mit BIOS-Version 0906 und 1206 macht es keinen Unterschied. Kann jemand ähnliches berichten? Oder ist etwas bei mir defekt?

MfG.

Hab die Kombi. Zock gerade Max Payne 3, da läuft er mit 850 rpm. Idle kann ich später mal schauen. Installier dir die Ai Suite und schau da mal drüber.

Also das mit dem P8Z77-V Pro und dem Macho haut auf jeden Fall hin?
@ D-M-X: In welchem PCIe Slot steckt denn deine Grafikkarte? Haut das mit dem RAM gut hin, also kannst du den ersten Slot einwandfrei benutzen?



[D-M-X]

Hi, ja funktioniert alles einwandfrei gibt keine Probleme damit. Hab zwar nur 2 Slots besetzt mit jeweils 8 GB, hab aber auch probiert ob das im ersten geht.

Es muss aber Low Profile sein, sonst klappt das mit dem Macho nicht. Die Grafikkarte ist im obersten Slot (Zotac GTX 470). Falls du Fragen hast, frag einfach



[Freudenberger]

Servus Community,
meine neuste anschaffung ist ein ASUS Z77 V-PRO und ich habe natürlich mit den einhergehnden neuerungen ein paar fragen an euch cracks.

Da ich mein System gerade zusammengebaut habe PC Markus 07.12 | Geizhals.at EU fange ich am besten erst einmal mit dem Bios an.

zuersteinmal habe ich die neuste biosversion installiert.

Jetzt zu den Fragen:

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

wie habt ihr das konfiguriert? Per default ist das ganze ja disabled, aber für mich hören sich die features schon ziemlich gut an. Habt ihr erfahrungen gemacht? Was würdet ihr hierzu empfehlen? Overclocking wird im moment nicht betrieben. Aber wird evtl in naher zukunft eine rolle spielen.

Ich habe gesehen das dort 2 schlater auf dem Mainboard plaziert sind (zum ein und ausschalten)

Aktuell habe ich eine GTX680 -> würdet ihr MVP aktivieren oder nicht? Glaube es macht wenig sinn macht. evtl habe ich durch die aktivierung des mvp und damit die aktivierung der integrierten gpu mehr wärmestau?

windows 7 im UEFI Modus oder normal installieren?

ansonten wäre ich für tips zu haben. was ist sinnvoll was ist sonnlos?

viele grüße,
Markus Freudenberger



[Xsus76]

Habe mal die neue Version von XFAN installiert. Nun muß ich immer ins Menü reingehen damit das Programm die Lüfter regelt. Weiß da jemand wie ich das wieder ändern kann?



[Katsche]

Ich musste es sauber neuinstallieren. Installation dann über den neuste AI Suite Installer, hatte mit dem XFAN Only Installer die gleichen Probleme.



[f2]

Kann man im UEFI eigentlich eine Grafikkarte bzw. deren PCIe-Slot komplett deaktivieren?



[cerubis]

Servus Community,
meine neuste anschaffung ist ein ASUS Z77 V-PRO und ich habe natürlich mit den einhergehnden neuerungen ein paar fragen an euch cracks.

Da ich mein System gerade zusammengebaut habe PC Markus 07.12 | Geizhals.at EU fange ich am besten erst einmal mit dem Bios an.

zuersteinmal habe ich die neuste biosversion installiert.

Jetzt zu den Fragen:

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

wie habt ihr das konfiguriert? Per default ist das ganze ja disabled, aber für mich hören sich die features schon ziemlich gut an. Habt ihr erfahrungen gemacht? Was würdet ihr hierzu empfehlen? Overclocking wird im moment nicht betrieben. Aber wird evtl in naher zukunft eine rolle spielen.

Ich habe gesehen das dort 2 schlater auf dem Mainboard plaziert sind (zum ein und ausschalten)

Aktuell habe ich eine GTX680 -> würdet ihr MVP aktivieren oder nicht? Glaube es macht wenig sinn macht. evtl habe ich durch die aktivierung des mvp und damit die aktivierung der integrierten gpu mehr wärmestau?

windows 7 im UEFI Modus oder normal installieren?

ansonten wäre ich für tips zu haben. was ist sinnvoll was ist sonnlos?

viele grüße,
Markus Freudenberger

Ich habe die zwei Hardwareschalter aktiviert (EPU und TPU wenn ich nicht irre) und im UEFI den Prozessor auf 4 GHz getaktet sowie die Spannung gesenkt. Meine Lüfter werden vom Fan Xpert im Windows geregelt. Sonst habe ich eigentlich nichts groß umgestellt.. glaube ich.

Bei solchen Systemen wie Deinem frage ich mich manchmal wieso man so viel Geld verbrät für "OC" Komponenten wenn es dann immer nur "eventuell in Zukunft" eine Rolle spielt. *murmel* Und bei der OCZ SSD läufts mir kalt den Rücken runter.. OCZ.. und das für so viel Geld.

Wegen MVP:
Nö macht meiner Meinung nach keinen Sinn. die GTX680 braucht im idle jetzt nicht so viel mehr Strom wie die Intel IGP und das bisschen Leistungszuwachs ist auch zu vernachlässigen. Wenn was nicht läuft dann wirds auch mit Lucid nicht plötzlich flüssig.



[Numrollen]

Bei dem Lüfteranschluss "Optionaler CPU Anschluss" kann ich da irgendeinen PWN Lüfter dranhängen und der dreht dann % wie der Hauptlüfter auch wenn die Drehzahlen unterschiedlich sind?



[Rudi_Taube]

Bei dem Lüfteranschluss "Optionaler CPU Anschluss" kann ich da irgendeinen PWN Lüfter dranhängen und der dreht dann % wie der Hauptlüfter auch wenn die Drehzahlen unterschiedlich sind?

Ich würde es ausprobieren. Wenn ich mir das Menü von Fan Xpert 2 anschaue, kann man den CPU Fan OPT separat einstellen und drehzahlabhängig regeln.
Meine 3-poligen Gehäuselüfter (4x) lassen sich alle mit dem Z77-V Dlx regeln.



[Numrollen]

Einen Nicht-PWM Lüfter hatte ich dran, dort lies sich im Gegensatz zum Rest nichts einstellen, er lief durchgehend auf Max.Umdrehung. Muss die Asus Software aber eh nochmal installieren, er läd nach mehreren Umstellungen nicht mehr die neuesten Werte/Profil sondern nur einstellungen die ich direkt nach dem Installieren eingestellt habe.



[Rudi_Taube]

Man kann an deinem Profil nicht erkennen welches MoBo Du hast.

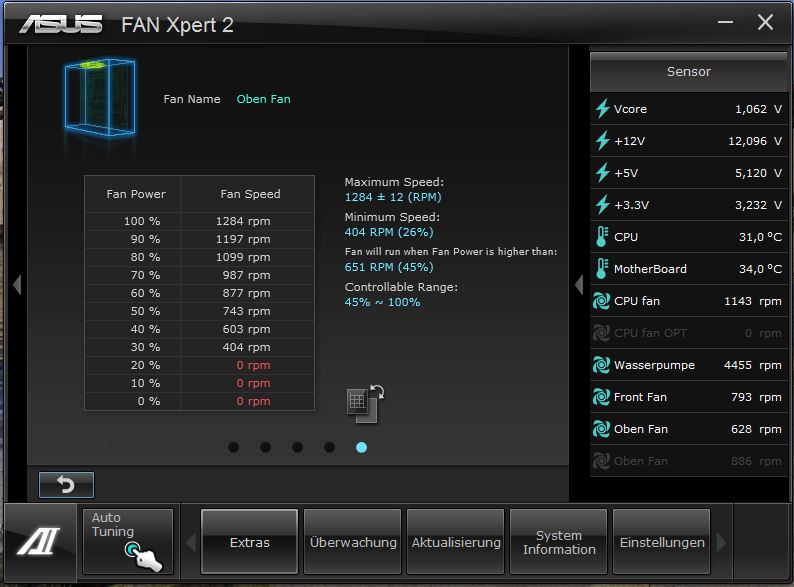

Für die Asus Z77-Boards verwendet man die Vers. AISuite_II_V10233. Mit dem Menü (siehe Grafik) muss man zuerst den Fan Power und Fan Speed ermitteln (geht auf Klick automatisch für alle Lüfter).
Danach Anordnung definieren und mit Klick (links unten Umkehrpfeil) auf die Seite mit der Kennlinie wechseln. Kennlinie erstellen oder eine angebotene nehmen.
Insgesamt können 5 Lüfter getrennt geregelt werden (Auswahl auf den 5 Punkten unten mittig). Der CPU Fan OPT ist bei mir nicht belegt.



[Freudenberger]

ocz nur deshalb weil die die samsung nicht lieferabr war/ist (bei mindfactory weil dort alles bestellt wurde). wegen den 10€ mehr. Es gibt übrigens ein firmwareupdate zu 1.5 Beta. Platte läuft sehr gut keine probs bislang. auch die werte sind top und gleichwertig zur samsung. OC habe ich betrieben. leider kommt mein i7 nur auf 4,2 ghz. aber passt soweit. Macht spass.

vg,
markus



[Numrollen]

ASUS P8Z77-V. Fanspeed natürlich eingestellt. Trotzdem lädt er seit einem bestimmten Punkt immer nur die immer gleichen Einstellungen nach dem Booten. Meine neueren Einstellungen speichert er zwar im Profil aber laden tut er es nicht.
Werde Pmw Lüfter bestellen und dranhängen. Wenn der einzeln dann ansteuerbar ist ist es ok. BRauch nämlich 4 Gehäuselüfter steuerbar und nur eine für die cpu..



[Rudi_Taube]

@Numrollen,

hast Du diese Version von FAN Xpert 2: V1.00.15 for Windows XP/7 32bit & 64bit?
Die Vorgängerversion konnte die Lüfter-Einstellungen nicht behalten.



[horst2]

Intel_Chipset_V9301019_XPWin7.zip Archiv für P8Z77-V lässt sich nicht öffnen

Hallo,

seit einigen Tagen läuft mein neuer Asus P8Z77-V mit der neuen i7-3770T CPU (Bios 1205).

Als ich gestern versuchte, den aktuellen Chipsatz Treiber Intel_Chipset_V9301019_XPWin7.zip zu entpacken und zu installieren, meldeten sowohl WinZip als auch 7-Zip, dass das Archiv defekt sei und sich nicht entpacken lässt. Den Treiber hatte ich jedoch mehrmals heruntergeladen, so dass ein Übertragungsfehler auscheiden sollte.

Frage: Ist das Problem bekannt und wie lässt es sich ggf. lösen?

Gruß
Horst



[Rudi_Taube]

Lade doch von Intel die exe-Datei:

http://downloadcenter.intel.com/Detail_Desc.aspx?agr=Y&DwnldID=20775&ProdId=816&lang=deu&OSVersion=Windows%207*&DownloadType=Treiber



[horst2]

da sich diese Chipsatz-Treiber schon auf der Asus-CD befinden, habe ich die erstmal installiert. Hätte ich mir aber auch schenken können, da Win7 allem Anschein nach diese Chipsatz-Treiber schon automatisch installiert hatte.
Die Chipsatz-Treiber im Asus-Download sind wohl die selben wie auf der Asus-CD, soviel konnte ich im Entpackerprogramm erkennen.
Gruß
Horst



[Langen]

Hallo an alle lesenden,
dies ist ja der P8Z77-V Laberfred.
Ich setze gerade mein neues System auf, hab zwar noch nicht alles da, möchte aber trotzdem schon alles wissen.

Mein neues System: Asus P8Z77-V Deluxe mit 3770k und Ati 7750 Grafik.

Ich würde gerne die Igpu komplett ausschalten. A) Weil ich diese nicht brauche, B) weil das die CPU-Temperatur senken wird.

Ich habe gelesen dass das Einstellen im Bios und Hochfahren auf externer PCI-e Karte genügt, damit IGPU abgeschaltet wird.
Was ist da dran? Andere sagen man müßte den Multimonitorbetrieb deaktivieren. Das würde genügen?
Was ist denn jetzt richtig? Wie gesagt, ich möchte den Strom zur IGPU gegen 0 fahren.

2. Ich habe gelesen man kann Win 7 aus dem Bios heraus installieren? Könnte ich in dem Fall die Win7 CD auf eine USB-SSD-Platte kopieren, um die Installation zu beschleunigen? (Ich muß das System mehrere Male installieren, und wieder platt machen, da ich diverse Sachen probieren muß. Wenn da vom Bios aus geht, ohne eine bootfähige CD dann wäre das schon Klasse. Kann das einer bestätigen?

Vielen Dank für Eure Antworten,
bis dann,

Gruß Langen



[DrNo123]

Bei mir war der Effekt so - ich nutze zunächst HD4000 und nun 7950. Solange ich Multi-Moni im BIOS aktiv hatte, zeigte der Gerätemanager beide Grakas an. Nach dem Abschalten erscheint in Windows nur noch die Radeon.

Dieses Verhalten deckt sich mit der Info im Handbuch:
i-GPU Multi-Monitor
...set this item to [Enabled] to empower both integrated and discrete graphics.

Für Windows-Installationen nutze ich schon lange einen USB-Stick der schnellen Art mit den Dateien. Erstellt damit: Windows 7 USB DVD Download Tool, siehe: Windows 7 USB DVD Download Tool

Das zaubert aus einem ISO-File mit Windows einen passenden, boot-fähigen Stick. Auf aktuellen PCs geht eine W7-Installation damit ratzfatz.



[Langen]

Hallo DrNo123,
wenn das Gerät nicht mehr im Gerätemanager auftaucht müßte es auch aus sein.
Danke für den Hinweis.

Installation mit Stick habe ich auch so ähnlich vor. Ich habe da einen Sharkoon USB-Festplattenadapter und habe mir eine alte SSD Win7-bootfähig gemacht, da Windows, Treiber, Office, Tools und den ganzen Sabbel draufgespielt.

Dummerweise habe ich im Moment viel Zeit solche Sachen vorzubereiten, da DHL die CPU-Lieferung beschädigte. Ist gerade in der Nachforschung. :-(

Ich bin mal gespannt wie die Installation abläuft... - Mein USB Festplattenleser hat auch einen ESata-Anschluß....
Warscheinlich ist dann alles in 3 Minuten fertig.

Gruß
Langen

---------- Post added at 20:30 ---------- Previous post was at 20:29 ----------

Hallo nochmal,

ich hab gerade gesehen dass auf dem Bord P8Z77-V nur noch 4-polige PWM Anschlüße für Lüfter vorhanden sind. Können 3polige Chassifans angeschlossen und über die Asus-Software geregelt werden?
Mein CPU-Lüfter hat natürlich 4-pol-Anschluss, aber die Gehäuselüfter die ich habe sind alle 3-pol. ohne PWM.
Danke für die Info.

Gruß
Langen



[Merkor]

An allen Anschlüssen außer dem CPU- und dem CPU-Opt-Header lassen sich 3pin Lüfter regeln. Das musste ich leider selber schmerzlich erfahren und mir einen neuen Prozessor-Lüfter kaufen.



[Langen]

Dann müßten meine Lüfter 4pol für Cpu und 3pol für Chassifans ja funktionieren.

Besten Dank,

Gruß
Langen



[Katsche]

Dann müßten meine Lüfter 4pol für Cpu und 3pol für Chassifans ja funktionieren.

Besten Dank,

Gruß
Langen

Werden sie. Kannst bei mir sehen. Macho mit 4Pin an Cpu und drei BlackSilent mir 3Pin an den Chassi Anschlüssen. Läuft super via BIOS und noch besser mit der Asus Software in Windows.

Gesendet von meinem HTC Desire S mit der Hardwareluxx App



[HardwareHotte]

Läuft super via BIOS und noch besser mit der Asus Software in Windows.

Die UEFI-Steuerung finde ich nicht ganz so gelungen, aber die Regelung über Fan Xpert 2 ist einfach klasse. Ich hatte noch kein Board, dass ab Werk 'ne bessere Steuerung mitbrachte.
