[Sammelthread] ASUS P8Z77-V / -PRO / -Deluxe / -Premium (Intel Z77)

- Sockel: LGA1155 - Chipsatz: Intel Z77 Sammelthread -


P8Z77 | Geizhals.at Deutschland

---

INHALTSVERZEICHNIS
==============

• 1.Inhaltsverzeichniss
• 3.UEFI-Einblicke (ehemals Bios)
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77V




- Zusammenfassung Spezifikationen / Features -

-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 12 Phase Power Design
(8 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x TPM connector(s)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE, WOR by PME


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V:

ASUS - Mainboards- ASUS P8Z77-V

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V PRO




- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
4 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V Pro:

ASUS - Mainboards- ASUS P8Z77-V Pro

Tests (deutsch):

http://www.awardfabrik.de/mainboards/asus-p8z77-v-pro.html

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Deluxe





- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2
Supports Intel® 32 nm CPU
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite ASUS oder im Benutzerhandbuch.


Grafik:

Integrierter Grafikprozessor
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Unterstützt DisplayPort mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Erweiterungsschächte:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 Modus, schwarz)
4 x PCIe 2.0 x1 *4


Speichersystem:

Intel® Z77 chipset :
2 x SATA 6Gb/s-Schnittstellen, grau
4 x SATA 3Gb/s-Schnittstellen, blau
Unterstützen RAID 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s-Schnittstellen, navy blue
Unterstützen RAID 0, 1
ASMedia® PCIe SATA controller : *6
2 x eSATA 6Gb/s-Schnittstellen, red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- DTS Ultra PC II
- DTS Connect


USB-Schnittstellen:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Intel® Z77 chipset : *7
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern)
Intel® Z77 chipset :
8 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern)


Übertaktung:

Sicherheit beim Übertakten :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors Technologie 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU-Taste

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche
- ASUS SSD Caching
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution

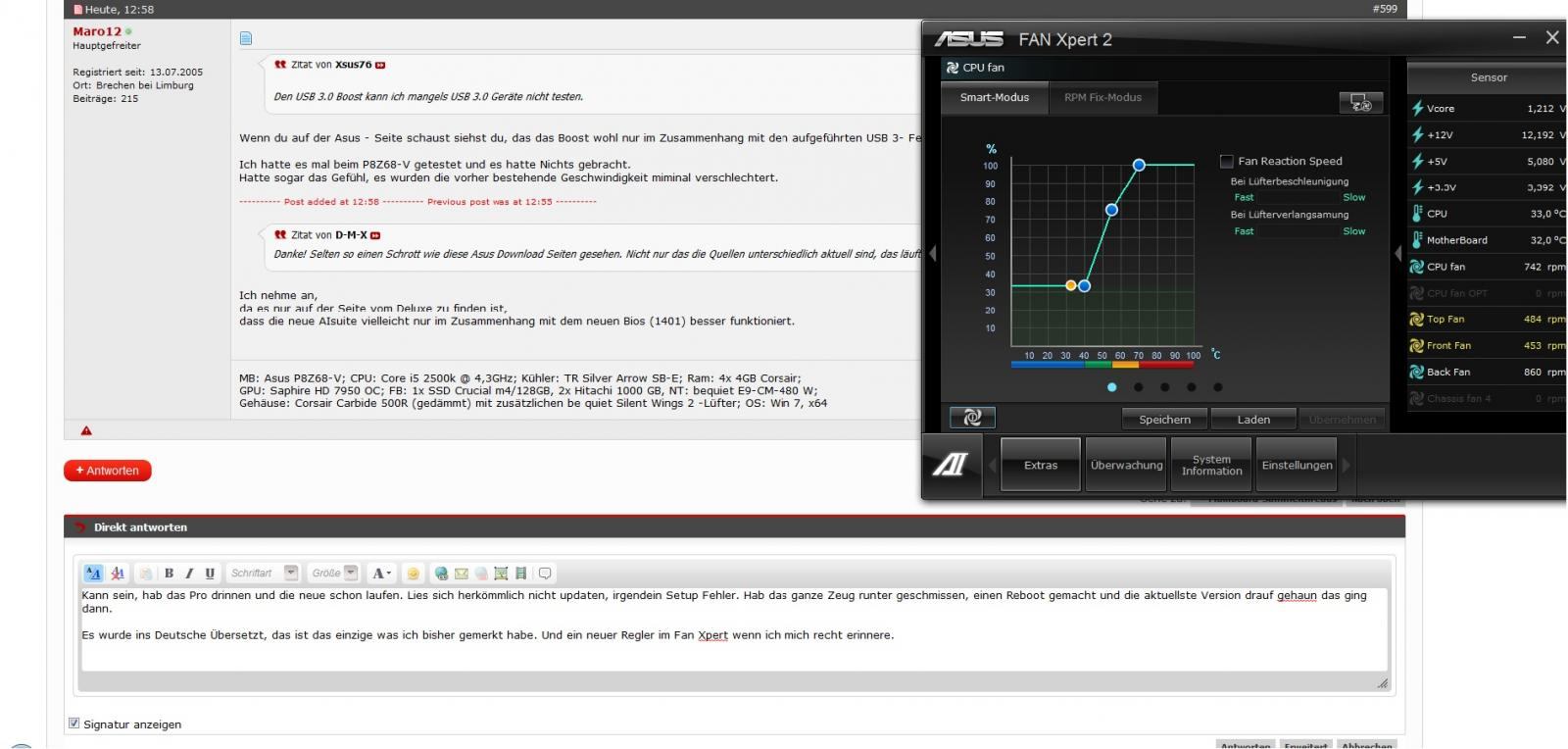

- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) Schnittstelle
6 x USB 3.0
4 x USB 2.0
1 x S/PDIF-Ausgang (optisch)
6 x Audio-Anschlüsse
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
4 x SATA 6Gb/s-Schnittstellen
4 x SATA 3Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss
4 x Gehäuselüfteranschlüsse
1 x Optional Fan connector(s)
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x MemOK!-Taste
1 x System panel(s)
1 x TPU-Taste
1 x EPU-Taste
1 x Clear BIOS-Taste
1 x Power-on button(s)
1 x Reset button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s-Kabel
4 x SATA 6Gb/s-Kabel
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS :

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 " x 9.6 " ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.


- CPU-Liste -
--------------

Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum ASUS P8Z77-V Deluxe. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).


CPUs für P8Z77-V Deluxe:

ASUS - Mainboards- ASUS P8Z77-V DELUXE

Tests (deutsch):

http://www.ocaholic.ch/xoops/html/modules/smartsection/item.php?itemid=733&sel_lang=german
http://www.hartware.net/review_1463.html

Bios History:

0801
0906
1015
1206
1401
1502
1504
1617
1709
1805
1908
2003
2104



1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Premium


- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

CPU:

Intel® Socket 1155 for 3[SUP]rd[/SUP]/2[SUP]nd[/SUP] Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.ChipsetIntel® Z77


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.


Thunderbold:
ThunderboltVGA output support
Data transfer rate up to 10 Gbps
Daisy-chain up to 6 Thunderbolt devices


Grafik:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort/Thunderbolt ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
- Supports Thunderbolt with max. resolution 2560 x 1600 @ 60 Hz
Maximum shared memory of 1696 MB
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Supports LucidLogix® Virtu™ MVP Technology *[SUP]1[/SUP]


Erweiterungsschächte:

4 x PCIe 3.0/2.0 x16 (dual x16 or x16, x8, x8 or quad x8) *[SUP]2[/SUP]
2 x PCIe 2.0 x1


Speichersystem:

Intel® Z77 chipset : 2 x SATA 6Gb/s port(s), gray
3 x SATA 3Gb/s port(s), blue
1 x mini-SATA 3Gb/s port(s) with onboard 32GB SSD, black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *[SUP]3[/SUP]
Marvell® PCIe 9230 controller :
4 x SATA 6Gb/s port(s), navy blue
Support Raid 0, 1, 10
ASMedia® PCIe SATA controller : *[SUP]4[/SUP]2 x eSATA 6Gb/s port(s), red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® 82583, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB-Schnittstellen:

ASMedia® USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *[SUP]5[/SUP]4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)


Übertaktung:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.


ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch


ASUS EPU :
- EPU
- EPU switch


ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility


ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *[SUP]6[/SUP]
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :- USB BIOS Flashback
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- ASUS SSD Caching II
- Network iControl
- USB 3.0 Boost
- Disk Unlocker


ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2


ASUS EZ DIY : - ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2


ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x Thunderbolt port(s)
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
3 x SATA 3Gb/s connector(s)
1 x mSATA connector(s) with 32GB SSD onboard
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x CPU/DRAM overvoltage jumper(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*3: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*4: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*5: The USB 3.0 ports run at USB 3.0 speed rate under Windows® 7 or later versions.
*6: Available with V1.01.00 or later.

---

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================























4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - ASUS P8Z77-V
• FTP-Server - ASUS P8Z77-V PRO
• FTP-Server - ASUS P8Z77-V Deluxe

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem Z77 passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes

(fast) problemlos passende Luftkühler:
---------------------------------------------------

Be quiet! Dark Pro Advanced
EKL Brocken
Intel Boxed Kühler
Noctua NH-C12P SE14
Noctua NH-D14
Prolimatech Genesis (es kann möglicherweise zu Problemen mit dem Pcie x1 anschluß kommen, kleiner abstand zum kühler)
Thermalright HR-02 Macho (SE / Rev. A) - keine Probleme (neuere Revisionen mit Innenbefestigungsklammern)
Zalman CNPS11X Performa (auch bei Vollbestückung knapp passend)

Mit Einschränkungen !!! :

be quiet! Dark Rock Pro 2 (es sollten low Profile Ram verwendet werden)

Noctua NH-U14S (oberster PCIe Slot nur eingeschränkt nutzbar)

Scythe Mine 2 unter verwendung FSMB 4 Backplate und weiteren einschränkungen

Scythe Mugen II Revision B mit dem 1156er Kit Ram Bänke A1 und B1 nur noch mit low profil Ram bestückbar

Scythe Mugen 3 B
wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright Archon SB-E u. Thermalright Archon - blockiert teilweise obersten Slot (PCIe x1), sonst keine Probleme

Thermalright HR-02 Macho wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright HR-02 Macho 120 - keine Probleme bei Nutzung von Ram ohne hohe HS, andernfalls kann der erste Ramslot nicht genutzt werden

Thermalright Silver Arrow SBE SE -
Nur die 2 blauen RAM Slots lassen sich nutzen wenn der erste Lüfter normal sitzt, will man alle haben muss man ihn höher montieren, nur LP Ram Pci-e wird blockiert

Thermalright True Spirit 140 längere Pcie Karten auf Slot Pcie x1 sind nicht mehr verwendbar.



Wasserkühler und Flüssigkeitskühler
------------------------------------------------

Antec H2o 620
Corsair H80

---

7.kompatibler RAM 7.kompatibler RAM
===========

Corsair XMS3 PC3-16000U CL9
Corsair XMS3 Dominator Platinum DIMM Kit 8GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMD8GX3M2A2133C9) Achtung Ram hat Überhöhe !!
Corsair Dominator CMP16GX3M4X1866C9 4x4 Kit
Corsair XMS3 Dominator GT DIMM Kit 16GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMT16GX3M4X2133C9)
Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
Corsair Vengeance 2*8GB (CML16GX3M2A1600C10)
Corsair Vengeance Low Profile 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML16GX3M4A1600C9)
Corsair Vengeance Low Profile 16GB (DDR3-1600) CML16GX3M4A1600C9
Corsair Vengeance Low Profile 4x8GB CL10-10-10-27 (DDR3-1600) (CML32GX3M4A1600C10B)

Crucial Ballistix Sport CL9 2 x 8GB Crucial BLS8G3D1609DS1S00
Crucial Ballistix Tactical LP (8GB Single) mit Einschränkungen siehe Post 1233
GeIL Evo Corsa GOC38GB1866C9DC

G.Skill Ares F3-1600C9D-8GAO
G.Skill F3-1866C10D-16GAB
G.Skill Ares DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-1866C9Q-16GAB)
G.Skill Ares F3-2133C9Q-16GAB - CL9-11-10
G.Skill RipJaws-X DIMM Kit 8GB PC3L-12800U CL9-9-9-24
G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133) (F3-17000CL11D-8GBXL)
G.Skill RipJaws 4x 4GB 1600MHz CL 9-9-9-24 @ 1.5V ~ F3-12800CL9Q-16GBRL
G.Skill RipJaws 16GB DDR3 F3-12800CL9Q-16GBRL


Hynix RAM DDR3-1333 | 2x 2048 MB | Typ: HTM325U6CFR8C

Kingston KHX1333C9D3B1K2/8G 2x4 GB (DDR-3-1333)
Kingston HyperX blu. DIMM XMP Kit 8GB PC3-12800U CL9-9-9-27 (DDR3-1600) (KHX1600C9D3B1K2/8GX)
Kingston HyperX Plug n Play DIMM Kit 8GB PC3-12800U CL9 (DDR3-1600) (KHX1600C9D3P1K2/8G)
Kingston HyperX DDR3-1600 16 GB Kit (Typ: KHX1600C9D3K4/16GX)

Patriot (PXD316G1866C9K, Viper Xtreme DIVISION2) DIMM 16 GB DDR3-1866 Kit

Muskin Stileto DDR3-1333

Samsung Green Series DIMM Kit 8GB PC3L-12800U CL11 LP (MV-3V4G3D)

TeamGroup Elite 4x4GB PC3-10667U CL9-9-9-24

Danke an alle die dazu Beitragen das die Liste der Kompatibilität länger wird ...

sonstige Links

• http://www.hardwareluxx.de/communit...mit-thunderbolt-schnittstelle-aus-886526.html

Da immer wieder die Fragen nach den unterschieden der Boards untereinander aufkommen, habe ich mal ein PDF Tabelle online gestellt, wo ich mich bemüht habe die meisten Unterschiede zu markieren.
Viel Spass damit:

http://netload.in/dateiHl4LsFD9cy/Vergleichsliste Asus P8Z77 Boards.pdf.htm

​

Update: 13.08.2012 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:

- 27.04.2015: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 08.01.2013: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 13.08.2012: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 05.07.2012: Bios History deluxe hinzugefügt
- 07.06.2012: Vergleichsliste gebaut und auf netload hochgeladen
- 04.06.2012: Tests hinzugefügt
- 03.06.2012: ein paar änderungen und P8Z77 Premium hinzugefügt
- 02.06.2012: Thread übernahme und aktualisierung der kompatiblen CPU Kühler sowie Arbeitsspeicher
- 19.04.2012: Sammelthread gestartet

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​



[Xsus76]

Ich musste es sauber neuinstallieren. Installation dann über den neuste AI Suite Installer, hatte mit dem XFAN Only Installer die gleichen Probleme.

Danke, werde es die Tage mal testen!



[Maro12]

Hallo.

Ich habe das P8Z77-V Pro vor hin eingebaut.

Ich habe folgendes Problem:

Nachdem ich das Originalbios, 0906 glaub ich war es, auf das 1206 geflasht habe
komme ich nun nicht mehr ins Bios.

Der Anfangs-Bios-Bildschirm zeigt Alles korekt an:
Cpu,
Ram
die SSd,
Tastatur
und Maus etc.

Doch normaler Weise steht unten doch immer:
Drücke "DEL", also Entfernen um ins Bios zu gelangen.

Dies seteht nicht da
UND:
Wenn ich DEL / Entfernen drücke,
sucht das Bios sofort ein Bootlaufwerk.

Also:
Ich komme nicht ins Bios.

Refreshe ich das Bios,
also den Stecker auf dem Board umsteckenb, 10 Sek. warten etc.
dann zeigt sich kurz das LOGO wirder,
aber wnen ich DEL drücke geht es wieder wie ovben.

Ausnahme:
Es kommt die Meldung das mein CPU-Lüfter zu langsam läuft (580 Rpm)
und ich soll F1 drücken um ins Bios zu kommen.

Das geht!

Doch nachdem ich das Bios wieder verlassen habe (Profil angelegt und abgespeichert habe) und neu starte geht wieder los wie oben beschrieben.
Ich komme einfach nicht mit "DEL" bzw. Entfernen ganz normal ins Bios.

Habe die Tastatur an USB 2.0 angeschlossen.

Hat vielleicht Jemand eine Idee,
oder ist das Problem schon mal aufgetreten?

Ach ja,
ich habe über mein USB 2-Frontanschluss aus dem Programm im Bios
von einem USb-Stick das Bios-File geladen und so wurde es geflasht.


Es ist wirklich seltsam:
Habe das Bios nochmal per Dos- Bupdater geflasht und wieder das Gleiche:

Das Logo kommt,
dann komme ich mit F1 ins bios.
Ändere die zu niedrige Cpu-Lüfter-Geschwindigkeits-überprüfung.
Speichere mi F10 ab und starte neu.
Dann kommt wieder das LOGO.
Unten steht ... drücke DEL um ins Bios zu kommen.
Das mache ich und es geht dann auch.

Nun entferne ich die LOGO-Anzeige,
speichere dies in ein Profil und möchte nun mit F10
das Profil laden geschieht wieder DAS was ich Oben beschrieben habe:
Es steht nicht mehr der hinweis da: drücke DEL...
Ich komme somit wieder nicht ins Bios,
sondern gleich was sich drücke auf der Tastatur,
es wird ein Bootmedium gesucht und das Bios so zu sagen übersprungen.






Doch speichere ich nun dies in ein Profil und starte aus diesem p



[RiMaBo]

Bios 1401 datiert auf den 13-07-2012 mit neuen einstellungen und neuem bios logo (sieht viel besser aus als das alte)



http://dlcdnet.asus.com/pub/ASUS/mb/LGA1155/P8Z77-V_DELUXE/P8Z77-V-DELUXE-ASUS-1401.zip




Release Notes

--------------------------------------------------------------------------------
[ 1401 ]
----------------------
1. Improve system stability.
2. Enhance compatibility with some USB devices.
3. Fixed Nvidia GTX 680 hang when runing with UEFI driver.
4. Support new CPUs. Please refer to our website at: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us



[Rudi_Taube]

Zitat von Maro12
Nachdem ich das Originalbios, 0906 glaub ich war es, auf das 1206 geflasht habe
komme ich nun nicht mehr ins Bios.

Der Zugang zum Bios/UEFI ist bei mir mit der DEL-Taste oft nicht oder nur mit Tricks möglich:
- Nach dem Erscheinen der Bios-Meldung drücke ich die Pause-Taste und dann/gleichzeitig DEL
- Anzeigedauer der ROM-Meldungen erhöhen (glaube im Boot-Menü)
Wenn ich eine alte Tastatur benutze habe ich meist keine Probleme mit dem Bios-Zutritt,
neuere Tastaturen reagieren offenbar träger.
-------
Danke für den Link RiMaBo



[Langen]

Hi RiMaBo,

Danke für den Link mit dem neuen Bios.

Ich habe gerade mal bei Asus selber geschaut, aber dort steht der neue Bios noch nicht auf der Liste.
Wo find ich den bei Asus?
Dank Dir.



[Rudi_Taube]

Wo find ich den bei Asus?

Auf dem ftp-Server (z.Zt. aber nur vom Z77-Dlx):
ftp://ftp.asus.com.tw/pub/ASUS/mb/LGA1155/
Zur Zeit aber nicht durchgängig erreichbar...



[Maro12]

@Rudi_Taube

Es liegt nur an diesem speziellen Bios.
Denn z. Bsp. beim P8Z68-v habe ich gar keine Probleme ins bios zu kommen.
Da funktioniert es immer auf Anhieb.

Ich habe nun mehrmals das Bios hin und her geflasht.
Also,
zurück auf 0906,
dann wieder 1206,
dann mal zwischendurch 1015.

Und nur beim 1206er gibt es solche massive Probleme,
das ich gar nicht mehr ins Bios komme.

Flasche ich nun wieder zurück auf 1015 oder 0906,
geht es zumindest wenn das Logo aktiv ist.

Ist schon seltsam.



[Langen]

@Rudi_Taube
Danke für den Tip.

@Maro12
Ist denn das Problem mit dem 1401 erschlagen oder genau wie bei dem 1206er Bios?



[Merkor]

Laut diesem Link gibt es folgende Änderungen:

Release Notes
[ 1401 ]
----------------------
1. Improve Improve system stability.
2. Enhance compatibility with some USB devices.
3. Fixed Nvidia GTX 680 hang when runing with UEFI driver.
4. Support new CPUs. Please refer to our website at: ASUSTeK Computer Inc. -Support- CPU Support



[Christoph1984]

Laut diesem Link gibt es folgende Änderungen:

Release Notes
[ 1401 ]
----------------------
1. Improve Improve system stability.
2. Enhance compatibility with some USB devices.
3. Fixed Nvidia GTX 680 hang when runing with UEFI driver.
4. Support new CPUs. Please refer to our website at: ASUSTeK Computer Inc. -Support- CPU Support

Was genau ist denn beim Punkt 3 gemeint?
Bei mir kommt halt manchmal vor, dass der PC nicht herunter fährt und hängen bleibt.

Gesendet von meinem Galaxy Nexus mit der Hardwareluxx App



[HardwareHotte]

Also ich hatte bei meinem PRO noch keine Probleme ins BIOS (1206) zu kommen, hab 'ne kabellose Tastatur/Maus Kombi an einem der beiden USB2.0 angeschlossen und bei mr klappt es über die Entf-Taste wunderbar.



[Langen]

Ich hätte da mal eine Frage bezüglich der Einschaltmöglichkeit:

Kann man eigentlich das Board nur über der Powerbutton einschalten, oder auch per einstellbarer Tastatureingabe, oder per Powertaste am Keyboard, und muß das dann ein USB-Keyboard sein?
Ich kann es leider immer noch nicht testen da mein System noch nicht läuft. - aber ich könnte eine neue Tastatur schon mal bestellen.

Vielen Dank für die Info,

Gruß
Langen



[Xsus76]

Hallo.

Ich habe das P8Z77-V Pro vor hin eingebaut.

Ich habe folgendes Problem:

Nachdem ich das Originalbios, 0906 glaub ich war es, auf das 1206 geflasht habe
komme ich nun nicht mehr ins Bios.

Der Anfangs-Bios-Bildschirm zeigt Alles korekt an:
Cpu,
Ram
die SSd,
Tastatur
und Maus etc.

Doch normaler Weise steht unten doch immer:
Drücke "DEL", also Entfernen um ins Bios zu gelangen.

Dies seteht nicht da
UND:
Wenn ich DEL / Entfernen drücke,
sucht das Bios sofort ein Bootlaufwerk.

Also:
Ich komme nicht ins Bios.

Refreshe ich das Bios,
also den Stecker auf dem Board umsteckenb, 10 Sek. warten etc.
dann zeigt sich kurz das LOGO wirder,
aber wnen ich DEL drücke geht es wieder wie ovben.

Ausnahme:
Es kommt die Meldung das mein CPU-Lüfter zu langsam läuft (580 Rpm)
und ich soll F1 drücken um ins Bios zu kommen.

Das geht!

Doch nachdem ich das Bios wieder verlassen habe (Profil angelegt und abgespeichert habe) und neu starte geht wieder los wie oben beschrieben.
Ich komme einfach nicht mit "DEL" bzw. Entfernen ganz normal ins Bios.

Habe die Tastatur an USB 2.0 angeschlossen.

Hat vielleicht Jemand eine Idee,
oder ist das Problem schon mal aufgetreten?

Ach ja,
ich habe über mein USB 2-Frontanschluss aus dem Programm im Bios
von einem USb-Stick das Bios-File geladen und so wurde es geflasht.


Es ist wirklich seltsam:
Habe das Bios nochmal per Dos- Bupdater geflasht und wieder das Gleiche:

Das Logo kommt,
dann komme ich mit F1 ins bios.
Ändere die zu niedrige Cpu-Lüfter-Geschwindigkeits-überprüfung.
Speichere mi F10 ab und starte neu.
Dann kommt wieder das LOGO.
Unten steht ... drücke DEL um ins Bios zu kommen.
Das mache ich und es geht dann auch.

Nun entferne ich die LOGO-Anzeige,
speichere dies in ein Profil und möchte nun mit F10
das Profil laden geschieht wieder DAS was ich Oben beschrieben habe:
Es steht nicht mehr der hinweis da: drücke DEL...
Ich komme somit wieder nicht ins Bios,
sondern gleich was sich drücke auf der Tastatur,
es wird ein Bootmedium gesucht und das Bios so zu sagen übersprungen.






Doch speichere ich nun dies in ein Profil und starte aus diesem p

Hatte ein ähnliche Problem. Bei mir wurden zuerst die USB-Tasta nicht erkant. Erst durch das Umstecken auf die mit einem Aufkleber markierten Ports ging es bei mir.

@Katsche: Jetzt geht die AI Suite bei mir. Taugt die EPU-Software in der Suite was?



[Katsche]

@Katsche: Jetzt geht die AI Suite bei mir. Taugt die EPU-Software in der Suite was?

Kann ich dir nicht sagen. Nutze nur die Sensoren und die Lüfergeregulierung. Der Rest kam mir unnötig vor, gefühlte Malware. Kannst dich ja mal schlau machen, was die einzelnen Tools genau können.



[RiMaBo]

mir gefällt das neue boot logo um einiges besser als das alte gut gemacht asus



[Langen]

Ich hätte da mal eine Frage bezüglich der Einschaltmöglichkeit:

Kann man eigentlich das Board nur über der Powerbutton einschalten, oder auch per einstellbarer Tastatureingabe, oder per Powertaste am Keyboard, und muß das dann ein USB-Keyboard sein?
Ich kann es leider immer noch nicht testen da mein System noch nicht läuft. - aber ich könnte eine neue Tastatur schon mal bestellen.

Vielen Dank für die Info,

Gruß
Langen

Kann mir keiner etwas dazu sagen?

In der Anleitung vom LX-Board steht es unter APM drin, beim Deluxe nicht ?????

Danke,
Langen



[vindiesel]

Passt der Dark Rock Pro 2 problemlos aufs P8Z77-V Deluxe?



[Christoph1984]

Das BIOS 1401 fürs Deluxe ist mittlerweile auch ganz offiziell auf der Asus-Homepage zu finden.

Tipp von mir:
Wenn ihr euer altes BIOS-Profil aufm USB-Stick sichert um es nach dem BIOS-Update wieder herzustellen - könnt ihr vergessen. Geht nicht. Man kann immer nur ein Profil im BIOS wiederherzustellen unter dem es auch erstellt wurde.
Notiert also vor dem BIOS-Update eure Werte und Einstellungen oder macht Screenshots. Ihr müsst die Werte und Einstellungen dann wieder von Hand eingeben.



[D-M-X]

Sowas in der Richtung hab ich mir schon gedacht, ging bei den älteren Asus Boards auch nicht. Mal schauen wann was neues fürs Pro kommt.



[Christoph1984]

Ich habs auch schon vorher vermutet, bin auf Nummer sicher gegangen und habe Screenshots erstellt.



[Maro12]

@Langen

Zu:
"Ist denn das Problem mit dem 1401 erschlagen oder genau wie bei dem 1206er Bios?"
Ich habe nicht das Deluxe sondern das Pro. Ich nehme mal an ich kann das Bios für das Deluxe nicht nehmen und muss nun noch ein wenig Geduld haben bis das 1401 auch für das Pro da ist.

Zu:
"Ich hätte da mal eine Frage bezüglich der Einschaltmöglichkeit:

Kann man eigentlich das Board nur über der Powerbutton einschalten, oder auch per einstellbarer Tastatureingabe, oder per Powertaste am Keyboard, und muß das dann ein USB-Keyboard sein?
Ich kann es leider immer noch nicht testen da mein System noch nicht läuft. - aber ich könnte eine neue Tastatur schon mal bestellen."

Ich habe die Einstellmöglichkeiten im Bios gesehen, wie sie auch beim P8Z68-V schon da sind.


Und zu:
"

Hatte ein ähnliche Problem. Bei mir wurden zuerst die USB-Tasta nicht erkant. Erst durch das Umstecken auf die mit einem Aufkleber markierten Ports ging es bei mir.

@Katsche: Jetzt geht die AI Suite bei mir. Taugt die EPU-Software in der Suite was?

"


Ich habe 2 verschiedene Funktatstaturen von Logitech getestet. Einmal eine ältere, eine : MX ....
und eine ganz neue die K 800.
Beide gehen nicht mit den og. Problemen im 1206er.
Habe nun das 1015 erstmal, bis das 1401er auch für das Pro draußen ist.


Generell zur AiSuite habe ich im Sammeltread zum P8Z68-V etwas geschrieben, was ich hier mal hin kopiere.
Denn ich nehme an das es in der jetzigen aktuellen AIsuite nicht viel anders ist:

>>>>>>>>>>>>>>>>>>>>>>>>>
Ich nutze die AiSuite nur dazu, um in laufenden PC- Betrieb verschiedene zuvor erstellte
Tuning - Profile nutzen u können.
Ich teste zur Zeit gerade im längeren Praxistest meine Einstellungen bzw. Leistung für
34x100(3400 MHz) x1.060 (Cpu-Voltage) laut TurboV EVO > (dies entspricht im Bios der Einstellung: Offset: - 0,105).

Dann habe ich noch ein Profil für 4000 MHz
und eines für 4500 MHz.

Dazu nutze ich das FAN Expert (Lüftersteuerung)
zum einfachen einstellen der Lüfter.

So kann ich je nach Leistungswunsch über die AiSuite
mir die verschiedene Leistung ganz bequem im laufenden Betrieb zu- oder runter- schalten.
Habe dann mehr oder weniger Leistung und dem entsprechend dann auch weniger Stromverbrauch
und somit auch Abwärme die abgeführt werden muss (> Lüfter langsamer oder schneller etc.).

Dies funktioniert alles tadellos und mehr nutze ich von der AiSuite auch nicht.

Beim runter regeln der Leistung,
also dementsprechend auch runter regeln der Vcore-Spannung ist darauf zu achten das die Sprünge nicht zu groß sind.
Was beim hoch schalten nicht problematisch ist.
Beispiele:
Gehe ich von 3400 Mhz bei der Cpu-Voltage (so heißt dies im TurboV EVO) von 1.060V
auf 4500 Mhz bei Cpu-Voltage 1,150V.
So entspricht dies einem Spannungssprung von 0.090V nach Oben > also Erhöhung.
Dieser recht hohe Sprung macht beim Hochtakten Nichts aus.
Also es kommt zu keinem Absturz.

Möchte ich dies aber nun umgekehrt anwenden,
also von 4500 Mhz aus 3400 Mhz runter regeln,
so kann ich den gleich großen Spannungssprung nicht "in einem Schritt" tun,
ohne dabei einen Absturz des Systems zu provozieren.

Beim runter regeln im laufenden Betrieb habe ich festgestellt,
das Spannungsschritte nach Unten in der Größenordnung von etwa 0,025V ohne Absturz ganz sicher die beste Vorgehensweise ist.
Also zum Beispiel zurück:
Zum runter regeln von 4500 Mhz auf z Bsp. 3400 Mhz benötige ich dazu 4 Schritte, da 0,090V runter zu regeln sind.
a:
3 x 0.025V und noch einmal 0.015V >> ergibt in der Summe 0,090V
oder
b:
4x 0,020V und noch einmal 0,010V >> dies wären dann aber 5 Schritte.

Also lege ich mir für a: 4 Profile an mit den jeweiligen Spannungsschritten.

Hört sich vielleicht erst mal aufwendig an... ist es aber nicht.
Denn die Profile sind schnell angelegt und bei Systemwechsel z. bsp.. Win 7 neu installieren kann ich dei Profile mir sichern und dann einfach wieder im neuen System rein kopieren.
Und was das Wichtigste für den laufenden Betrieb ist:
Das umschalten eines Profile dauert etwa 2 Sekunden.
Also in 4 Schritten a' 2 Sekunden, habe ich in 8-9 Sekunden von 4500 Mhz auf z. Bsp. 3400 Mhz runter getaktet.

Beim Hochtakten entgegen, dauert es nur etwa 2 Sekunden.

Ich hoffe ich konnte euch etwas die wirklichen "Guten Anwendungsbereiche" der AISuite näher bringen.

Und natürlich sind meine Wert nur als Beispielwerte zu sehen.
Denn Jede CPU (bzw. die Einstellwerte für Vcore) im Zusammenspiel mit einem MB weicht meist etwas von einer anderen ab.

Doch die einfache Bedienungsweise mit den einmal erstellten und getesteten Profilen ist dann für Jeden gleich.

<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

Weiter vorne hier im Thread habe ich gelesen und auch die Bilder dazu gesehen, daß man im aktuellen Fan Expert viel detaillierter wirklich alle einzelnen Lüfter-Anschlüsse einstellen kann.
Sieht Viel versprechend aus und scheint wohl gut zu funktionieren.
Da sah ich auch den Hinweis das wohl die aktuelle Version (AISuite_II_V10233_P8Z77-V_XPWin7) auf der HP von Asus die bessere sei. Da die vorherige Version wohl die abgespeicherten Profile wieder verloren hatte nach einem Neustart.
Die Profile, zumindest jene für die TurboV EVO, werden irgendwo in einem Ordner in den eigenen Dokumenten (C:>Benutzer> Roaming>) abgelegt !!!
Ich werde sie gleich auch mal installieren und wenn ich zeit habe testen.

Denn wie ich Oben schon zum P8Z68 schrieb:
Für das Feintuning zum Ocen
(um dann auch die Default- Start-Parameter ins Bios einstellen zu können und doch zu jeder Zeit mal im Windows "Live" Hoch- bzw. Runter Takten zu können)
und für die Lüfteransteuerung finde ich die AiSuite wirklich gelungen.

Ich hatte schon im P8Z68 nur die 2 Cpu-Fans und 3 ausblasende Fans (mein Gehäuse "Corsair 500R" hat für die reinblasenden ein kleine 3-fach Steuerung an Board, die ich aber höchsten mal auf Stufe 2 benötige ) damit sehr gut geregelt.
Wenn es nun eine noch bessere (für jeden Lüfteranschluss extra) Ansteuerung gibt, finde ich dies wirklich sehr, sehr gut.
(Da ich für eine Bekannte auch noch das P8Z68 installiert habe, werde ich dort mal testen ob die neue Version der AiSuite auch auf diesem funktioniert.)

---------- Post added at 19:53 ---------- Previous post was at 19:35 ----------

OFFSET-Werte für einen 3770k.

Wer hat denn von euch vielleicht einen 3770k und hat schon stabil laufende Werte für das Offset zum Bsp. für:
@Stock 3500 (Undervolting)
@ 4000 (oder normaler Turbo > 3900 Mhz)
und vielleicht noch
@4200 - 4400

Ich weiß ja, das es je nach Cpu ganz anders aussehen kann,
aber wenn ich schon mal Anhaltswerte habe
kann ich mir vielleicht mehrere Langzeit-Praxistests ersparen



[Rudi_Taube]

Asus hat für die P8Z77-Boards eine neue AI Suite II Version 1.04.04 zum Download.



[D-M-X]

Hast du einen DL Link dazu, der FTP ist ja mal wieder down.



[Langen]

Auf dem FTP-Server liegt es eh noch nicht drauf.



[Rudi_Taube]

Von den Asus-http Seiten unter Utilities kann man die neue AI Suite II herunterladen:

ASUS - Motherboards- ASUS P8Z77-V DELUXE



[Langen]

Hallo Rudi,
ist ja witzig. Schreibt Dir der Programmierer von Asus ne mail mit nem Link
wenn er soweit ist?

Gruß



[D-M-X]

Danke! Selten so einen Schrott wie diese Asus Download Seiten gesehen. Nicht nur das die Quellen unterschiedlich aktuell sind, das läuft immer alles ganz heimlich...



[Xsus76]

Kann ich dir nicht sagen. Nutze nur die Sensoren und die Lüfergeregulierung. Der Rest kam mir unnötig vor, gefühlte Malware. Kannst dich ja mal schlau machen, was die einzelnen Tools genau können.

Zusätzlich zu dir habe ich das EPU-Tool und den USB 3.0 Boost installiert. Das erstere habe ich einfach auf Auto gestellt und zusätzlich die Lüfterkurven angepasst. Funktioniert so weit tadelos. Nächste Woche will ich mal wieder an Max Payne 3 schwingen. Mal sehen wie das ganze beim Spielen funktioniert.

Den USB 3.0 Boost kann ich mangels USB 3.0 Geräte nicht testen.



[Maro12]

Den USB 3.0 Boost kann ich mangels USB 3.0 Geräte nicht testen.

Wenn du auf der Asus - Seite schaust siehst du, das das Boost wohl nur im Zusammenhang mit den aufgeführten USB 3- Festplatten und Sticks.

Ich hatte es mal beim P8Z68-V getestet und es hatte Nichts gebracht.
Hatte sogar das Gefühl, es wurden die vorher bestehende Geschwindigkeit miminal verschlechtert.

---------- Post added at 12:58 ---------- Previous post was at 12:55 ----------

Danke! Selten so einen Schrott wie diese Asus Download Seiten gesehen. Nicht nur das die Quellen unterschiedlich aktuell sind, das läuft immer alles ganz heimlich...

Ich nehme an,
da es nur auf der Seite vom Deluxe zu finden ist,
dass die neue AIsuite vielleicht nur im Zusammenhang mit dem neuen Bios (1401) besser funktioniert.



[D-M-X]

Kann sein, hab das Pro drinnen und die neue schon laufen. Lies sich herkömmlich nicht updaten, irgendein Setup Fehler. Hab das ganze Zeug runter geschmissen, einen Reboot gemacht und die aktuellste Version drauf gehaun das ging dann.

Es wurde ins Deutsche Übersetzt, das ist das einzige was ich bisher gemerkt habe. Und ein neuer Regler im Fan Xpert wenn ich mich recht erinnere.
