[Sammelthread] ASUS P8Z77-V / -PRO / -Deluxe / -Premium (Intel Z77)





- Sockel: LGA1155 - Chipsatz: Intel Z77 Sammelthread -


P8Z77 | Geizhals.at Deutschland


INHALTSVERZEICHNIS
==============




1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77V




- Zusammenfassung Spezifikationen / Features -

-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 12 Phase Power Design
(8 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x TPM connector(s)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE, WOR by PME


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V:

ASUS - Mainboards- ASUS P8Z77-V



1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V PRO




- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
4 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V Pro:

ASUS - Mainboards- ASUS P8Z77-V Pro

Tests (deutsch):

http://www.awardfabrik.de/mainboards/asus-p8z77-v-pro.html



1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Deluxe





- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2
Supports Intel® 32 nm CPU
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite ASUS oder im Benutzerhandbuch.


Grafik:

Integrierter Grafikprozessor
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Unterstützt DisplayPort mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Erweiterungsschächte:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 Modus, schwarz)
4 x PCIe 2.0 x1 *4


Speichersystem:

Intel® Z77 chipset :
2 x SATA 6Gb/s-Schnittstellen, grau
4 x SATA 3Gb/s-Schnittstellen, blau
Unterstützen RAID 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s-Schnittstellen, navy blue
Unterstützen RAID 0, 1
ASMedia® PCIe SATA controller : *6
2 x eSATA 6Gb/s-Schnittstellen, red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- DTS Ultra PC II
- DTS Connect


USB-Schnittstellen:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Intel® Z77 chipset : *7
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern)
Intel® Z77 chipset :
8 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern)


Übertaktung:

Sicherheit beim Übertakten :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors Technologie 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU-Taste

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche
- ASUS SSD Caching
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) Schnittstelle
6 x USB 3.0
4 x USB 2.0
1 x S/PDIF-Ausgang (optisch)
6 x Audio-Anschlüsse
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
4 x SATA 6Gb/s-Schnittstellen
4 x SATA 3Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss
4 x Gehäuselüfteranschlüsse
1 x Optional Fan connector(s)
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x MemOK!-Taste
1 x System panel(s)
1 x TPU-Taste
1 x EPU-Taste
1 x Clear BIOS-Taste
1 x Power-on button(s)
1 x Reset button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s-Kabel
4 x SATA 6Gb/s-Kabel
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS :

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 " x 9.6 " ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.


- CPU-Liste -
--------------

Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum ASUS P8Z77-V Deluxe. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).


CPUs für P8Z77-V Deluxe:

ASUS - Mainboards- ASUS P8Z77-V DELUXE

Tests (deutsch):

http://www.ocaholic.ch/xoops/html/modules/smartsection/item.php?itemid=733&sel_lang=german
http://www.hartware.net/review_1463.html

Bios History:

0801
0906
1015
1206
1401
1502
1504
1617
1709
1805
1908
2003
2104



1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Premium


- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

CPU:

Intel® Socket 1155 for 3[SUP]rd[/SUP]/2[SUP]nd[/SUP] Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.ChipsetIntel® Z77


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.


Thunderbold:
ThunderboltVGA output support
Data transfer rate up to 10 Gbps
Daisy-chain up to 6 Thunderbolt devices


Grafik:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort/Thunderbolt ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
- Supports Thunderbolt with max. resolution 2560 x 1600 @ 60 Hz
Maximum shared memory of 1696 MB
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Supports LucidLogix® Virtu™ MVP Technology *[SUP]1[/SUP]


Erweiterungsschächte:

4 x PCIe 3.0/2.0 x16 (dual x16 or x16, x8, x8 or quad x8) *[SUP]2[/SUP]
2 x PCIe 2.0 x1


Speichersystem:

Intel® Z77 chipset : 2 x SATA 6Gb/s port(s), gray
3 x SATA 3Gb/s port(s), blue
1 x mini-SATA 3Gb/s port(s) with onboard 32GB SSD, black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *[SUP]3[/SUP]
Marvell® PCIe 9230 controller :
4 x SATA 6Gb/s port(s), navy blue
Support Raid 0, 1, 10
ASMedia® PCIe SATA controller : *[SUP]4[/SUP]2 x eSATA 6Gb/s port(s), red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® 82583, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB-Schnittstellen:

ASMedia® USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *[SUP]5[/SUP]4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)


Übertaktung:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.


ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch


ASUS EPU :
- EPU
- EPU switch


ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility


ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *[SUP]6[/SUP]
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :- USB BIOS Flashback
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- ASUS SSD Caching II
- Network iControl
- USB 3.0 Boost
- Disk Unlocker


ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2


ASUS EZ DIY : - ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2


ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x Thunderbolt port(s)
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
3 x SATA 3Gb/s connector(s)
1 x mSATA connector(s) with 32GB SSD onboard
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x CPU/DRAM overvoltage jumper(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*3: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*4: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*5: The USB 3.0 ports run at USB 3.0 speed rate under Windows® 7 or later versions.
*6: Available with V1.01.00 or later.



3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================























4.Downloads 4.Downloads
=======

allgemein:
-----------


Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!


6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem Z77 passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes

(fast) problemlos passende Luftkühler: :)
---------------------------------------------------

Be quiet! Dark Pro Advanced
EKL Brocken
Intel Boxed Kühler
Noctua NH-C12P SE14
Noctua NH-D14
Prolimatech Genesis (es kann möglicherweise zu Problemen mit dem Pcie x1 anschluß kommen, kleiner abstand zum kühler)
Thermalright HR-02 Macho (SE / Rev. A) - keine Probleme (neuere Revisionen mit Innenbefestigungsklammern)
Zalman CNPS11X Performa (auch bei Vollbestückung knapp passend)

Mit Einschränkungen !!! :

be quiet! Dark Rock Pro 2 (es sollten low Profile Ram verwendet werden)

Noctua NH-U14S (oberster PCIe Slot nur eingeschränkt nutzbar)

Scythe Mine 2 unter verwendung FSMB 4 Backplate und weiteren einschränkungen

Scythe Mugen II Revision B mit dem 1156er Kit Ram Bänke A1 und B1 nur noch mit low profil Ram bestückbar

Scythe Mugen 3 B
wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright Archon SB-E u. Thermalright Archon - blockiert teilweise obersten Slot (PCIe x1), sonst keine Probleme

Thermalright HR-02 Macho wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright HR-02 Macho 120 - keine Probleme bei Nutzung von Ram ohne hohe HS, andernfalls kann der erste Ramslot nicht genutzt werden

Thermalright Silver Arrow SBE SE -
Nur die 2 blauen RAM Slots lassen sich nutzen wenn der erste Lüfter normal sitzt, will man alle haben muss man ihn höher montieren, nur LP Ram Pci-e wird blockiert

Thermalright True Spirit 140 längere Pcie Karten auf Slot Pcie x1 sind nicht mehr verwendbar.



Wasserkühler und Flüssigkeitskühler
------------------------------------------------

Antec H2o 620
Corsair H80

7.kompatibler RAM 7.kompatibler RAM
===========

Corsair XMS3 PC3-16000U CL9
Corsair XMS3 Dominator Platinum DIMM Kit 8GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMD8GX3M2A2133C9) Achtung Ram hat Überhöhe !!
Corsair Dominator CMP16GX3M4X1866C9 4x4 Kit
Corsair XMS3 Dominator GT DIMM Kit 16GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMT16GX3M4X2133C9)
Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
Corsair Vengeance 2*8GB (CML16GX3M2A1600C10)
Corsair Vengeance Low Profile 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML16GX3M4A1600C9)
Corsair Vengeance Low Profile 16GB (DDR3-1600) CML16GX3M4A1600C9
Corsair Vengeance Low Profile 4x8GB CL10-10-10-27 (DDR3-1600) (CML32GX3M4A1600C10B)

Crucial Ballistix Sport CL9 2 x 8GB Crucial BLS8G3D1609DS1S00
Crucial Ballistix Tactical LP (8GB Single) mit Einschränkungen siehe Post 1233
GeIL Evo Corsa GOC38GB1866C9DC

G.Skill Ares F3-1600C9D-8GAO
G.Skill F3-1866C10D-16GAB
G.Skill Ares DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-1866C9Q-16GAB)
G.Skill Ares F3-2133C9Q-16GAB - CL9-11-10
G.Skill RipJaws-X DIMM Kit 8GB PC3L-12800U CL9-9-9-24
G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133) (F3-17000CL11D-8GBXL)
G.Skill RipJaws 4x 4GB 1600MHz CL 9-9-9-24 @ 1.5V ~ F3-12800CL9Q-16GBRL
G.Skill RipJaws 16GB DDR3 F3-12800CL9Q-16GBRL


Hynix RAM DDR3-1333 | 2x 2048 MB | Typ: HTM325U6CFR8C

Kingston KHX1333C9D3B1K2/8G 2x4 GB (DDR-3-1333)
Kingston HyperX blu. DIMM XMP Kit 8GB PC3-12800U CL9-9-9-27 (DDR3-1600) (KHX1600C9D3B1K2/8GX)
Kingston HyperX Plug n Play DIMM Kit 8GB PC3-12800U CL9 (DDR3-1600) (KHX1600C9D3P1K2/8G)
Kingston HyperX DDR3-1600 16 GB Kit (Typ: KHX1600C9D3K4/16GX)

Patriot (PXD316G1866C9K, Viper Xtreme DIVISION2) DIMM 16 GB DDR3-1866 Kit

Muskin Stileto DDR3-1333

Samsung Green Series DIMM Kit 8GB PC3L-12800U CL11 LP (MV-3V4G3D)

TeamGroup Elite 4x4GB PC3-10667U CL9-9-9-24

Danke an alle die dazu Beitragen das die Liste der Kompatibilität länger wird ...:hail:

sonstige Links



Da immer wieder die Fragen nach den unterschieden der Boards untereinander aufkommen, habe ich mal ein PDF Tabelle online gestellt, wo ich mich bemüht habe die meisten Unterschiede zu markieren.
Viel Spass damit:

http://netload.in/dateiHl4LsFD9cy/Vergleichsliste Asus P8Z77 Boards.pdf.htm





​

Update: 13.08.2012 (Changelog siehe Spoiler)
Threadupdate-History:

- 27.04.2015: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 08.01.2013: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 13.08.2012: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 05.07.2012: Bios History deluxe hinzugefügt
- 07.06.2012: Vergleichsliste gebaut und auf netload hochgeladen
- 04.06.2012: Tests hinzugefügt
- 03.06.2012: ein paar änderungen und P8Z77 Premium hinzugefügt
- 02.06.2012: Thread übernahme und aktualisierung der kompatiblen CPU Kühler sowie Arbeitsspeicher
- 19.04.2012: Sammelthread gestartet
:) Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden. :)
​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Diese Woche ist ein neues Bios für das p8Z77-V rausgekommen. Damit sind wohl auch meine Probleme verschwunden (Multi wurde nicht übernommen).

Hallo,

das Bios läuft 1A keine Angst. Du must nur bei 1. Start ins Bios und Raid 0 wieder aktivieren.

@Rudi_Taube
Was hat das mit dem P8Z77-Sammler zu tun?

Nix mehr mit Rechner selber bauen, mal schauen was da die Motherboardhersteller sagen.

Naja... aber deswegen muss man die Info ja nicht in jedem Thread verteilen.
Da gibts ja nun schon genug Diskussionen hier im Forum darüber...

Ich habe gerade den aktuellsten Chipsatztreiber installiert, jedoch war die Installation in weniger als einer Sekunde fertig, der PC musste nicht neugestartet werden und im Geräte-Manager wird noch die alte Treiberversion angezeigt. Ich habe den neuen Treiber einfach drüber installiert, weil ich nichts dazu gefunden habe, wie man diesen Treiber deinstalliert. War das falsch?

@onemoretime,

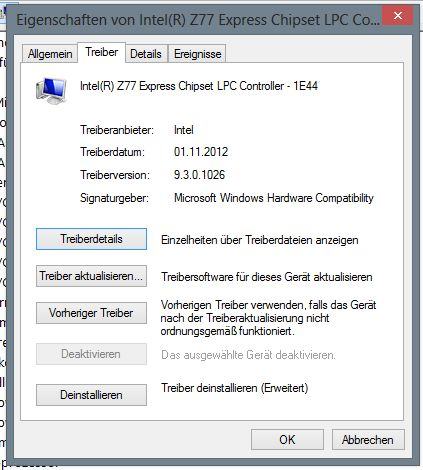

ich habe den neuen Chipsatztreiber von Hand installiert. Unter dem "Geräte Manager/System" den Reiter "Chipsatz/Treiber aktualisieren" anklicken und im Treiber-Ordner "All" den aktuellen Treiber suchen und installieren lassen.
Das Ergebnis sieht dann so aus:


Anhänge

  • Chipsatz.jpg
    49,4 KB · Aufrufe: 109
Hiho,

ich hab ja schon einiges darüber gelesen das es scheinbar ein Problem mit dem Intel Nativ USB 3.0 Controller gibt.Wie verhält sich das denn beim Asus Board?.Ich persönlich hab das Problem sobald ich meine Tastatur ( Gigabyte Osmium ) anschließe und den USB 3.0 Port benutzen möchte, bricht dieser einfach nach kurzer Zeit den Download ab.Über den Asmedia hatte ich ähnliche Probleme und konnte dort durch ein Treiber Update das Problem lösen.Ich denke mal das die Treiber von Intel einfach nur schlecht sind.

mfg

Zuletzt bearbeitet:
Hallo Leute

Brauche mal euren rat zum Deluxe

Wenn ich im Bios unter Monitor die Lüfter auf Leise oder Turbo stelle Drehen die Lüfter immer mit der gleichen Geschwindigkeit so bei 850 der Lüfter kann aber 1400 Drehen also sollte er doch unterTurbo das auch machen oder?

Hab das neuste Bios drauf.

hat keiner eine ahnung. Meine beiden lüfter sind 3 Pin brache ich etwa jetzt neu lüfter mit PWM?

michi2005 schrieb:
hat keiner eine ahnung. Meine beiden lüfter sind 3 Pin brache ich etwa jetzt neu lüfter mit PWM?
Zum Vergrößern anklicken....

Das hängt davon ab, an welchen Anschlüssen die Lüfter hängen...
An denen der CPU können nur PWM 4PIN geregelt werden, an allen anderen auch normale 3PIN Lüfter. So gilt es zumindest für mein P8Z77-V.

Und was genau Turbo bedeutet muss man mal schauen. Könnte mir vorstellen, dass der Turbo erst unter Last greift. Macht keinen Sinn, im Idle soviel Krach zu erzeugen, finde ich...

Die Lüftersteuerung im BIOS ist sowieso total buggy.. dort kann ich meine Lüfter auch nicht unter 60% drehen lassen.

Nimm die Asus FanXpert Steuerung, die funktioniert prima.

Zuletzt bearbeitet:
Hi,

Ich habe das P8Z77-I Deluxe Board und habe den Boxed Intel Lüfter darauf befestigt. Da dieser doch schon hörbar ist möchte ich den gegen einen anderen tauschen. Auf dem Board ist ja schon recht wenig Platz und deswegen wollte ich fragen ob jemand das Board hat und welchen CPU Lüfter ich dort drauf schrauben könnte.

Danke

Edith: Ein leiser Lüfter wär am besten. Da es ein HTPC ist.


Gesendet von meinem MK16i mit der Hardwareluxx App

Zuletzt bearbeitet:
Schau mal dazu auf die erste Seite, dort sind welche aufgelistet.

Auswendig weiß ich jetzt nicht. In Erinnerung ist das er hellblau ist. Auch das Slotblech und die daran befindliche externe HDD sind USB 3.0- fähig. Leider kommt am Ende nicht die gewünschte Geschwindigkeit an. Nur 20MB/sec. Auch die AI-Suite meldet mir das das Gerät höhere (Daten)Raten unterstützen könnte.

Hast du denn die USB3.0 Treiber von der ASUS-Homepage oder der CD installiert? Wenn, mach das mal noch.

Hast du beide USB3 Ports am Slot probiert? Ich nehme mal an das die anderen USB3 Ports hinten am Board funktionieren?
Bei meinem Asus-V-Deluxe funktionieren die USB3 über den Header auch nicht richtig, mal wird die externe Platte erkannt, mal nicht.
Hab auch schon irgendwo gelesen das es am Kabel lag, wenn du die Möglichkeit hast mal ein anderes Kabel zu testen.

Als Treiber habe ich aktuelle Versionen von Intel sowie ASmedia installiert. An das mit den oberen beiden USB 3.0 Schnittstellen habe ich noch gar nicht gedacht. Heute Abend mal testen.

Gesendet von meinem GT-I9001 mit der Hardwareluxx App


Edit: Eben an die internen USB-Hubs angeschlossen. Die externe HDD erreicht zwar hier ein Tick mehr Geschwindigkeit ( 40MB/sec zu 20MB/sec) wie die mittels Slot-Blende angeschlossene Kobimation. Zufriedenstellend ist es trotzdem nicht. Was ware die normale USB 3.0 Geschwindigkeit?

Edit 2: Eben eine neue Version der ASmedia-Firmware für USB geflasht. Jetzt hat er rd 54-60MB/sec an Übertragungsrate. Ist das gut?

Zuletzt bearbeitet:
Möchte einen Noctua NH-C14 auf ein P8Z77-M Pro verbauen. Gemäss Noctua Webseite soll es da Probleme mit der Graka geben. Betrifft das nur die Lüfterklammern, welche die Graka berühren können oder gar den Kühler?
Hat evt jemand ein Bild von einem NH-C14 auf einem P8Z77 Board, denn das Ganze soll in ein Lian Li PC-V351 und da sind die Platzverhältnisse eher knapp.


Könnte ich alternativ die Graka in den zweiten PCIe X16 Slot stecken? Die anderen Slots brauche ich nicht.

Zuletzt bearbeitet:
Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
6 7 8
Antworten
215
Aufrufe
9K
ApolloX
ApolloX
Beinfreiheit
[User-Review] Lesertest mit ADATA/XPG und ASUS
Antworten
4
Aufrufe
321
FirstAid
FirstAid
ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
97 98 99
Antworten
3K
Aufrufe
265K
sch4kal
S
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
955
Shutterfly
Shutterfly
R
Lesertest Be Quiet! Dark Rock Pro 5
Antworten
0
Aufrufe
977
_roman_
R
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
