[Sammelthread] Asus Rampage Extreme R.o.G. (Intel X48) [2]

[blockquote]






InhaltInhalt des Sammelthreads
Spezifikationen Spezifikationen​
CPU

  • LGA 775 socket for:
    - Intel® Core™2 Extreme/Core™2 Quad/ Core™2
  • Supports Intel Enhanced Memory 64 Technology (EMT64T)
  • Supports Enhanced Intel SpeedStep Technology (EIST)
  • Supports Intel Hyper-Threading Technology
  • Supports 1600/1333/1066/800MHz FSB
Intel® chipset

  • Northbridge:
    - Intel® X48 Express chipset
    - Intel® Fast Memory Access technology
  • Southbridge:
    - Intel® ICH9R
Memory

  • 4 x DIMM, Max. 8 GB, DDR3 2000(O.C.)/1800(O.C.)/1600/1333/1066/800
  • ECC,Non-ECC,Un-buffered Memory
  • Dual Channel memory architecture
    *Overclock speed
    - Supports Intel® Extreme Memory Profile (XMP)
    - For the X.M.P. support, CPUs with FSB 1333 or above are recommended
Expansion Slots

  • 2 x PCIe 2.0 x16 , support at full x16, x16 speed
  • 3 x PCIe x1 ( the PCIEx1_1 (black) is compatible with audio slot)
  • 2 x PCI 2.2
BIOS

  • AMI BIOS
  • 16 Mb Flash ROM
  • DMI 2.0
  • PnP
  • WfM 2.0
  • SM BIOS 2.4
  • ACPI 2.0a
  • Multi-language BIOS
Audio

  • SupremeFX X-Fi Audio Card
    - ADI® AD2000B 8-channel High Definition Audio CODEC
    - EAX® Advanced™ HD 4.0
    - X-Fi CMSS®-3D
    - X-Fi Crystalizer™
    - Creative ALchemy
    - Supports 1 x S/PDIF out header
    - Supports Coaxial/Optical S/PDIF out ports on rear
LAN

  • Dual Gigabit LAN controllers, both featuring AI NET2
  • Support Teaming Technology
IDE

  • Marvell® 88SE6121 controller
    - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
    - 1 x External SATA 3.0 Gb/s port (SATA On-the-Go)
Serial ATA with RAID

  • Southbridge:
    - 6 xSATA 3 Gb/s ports
    - Intel Matrix Storage Technology Support RAID 0,1,5,10
  • Silicon Image Sil5723 controller:
    - 2 x SATA 3.0 Gb/s port
    - Supports RAID 0, 1
Rear Panel I/O Ports

  • 1 x PS/2 Keyboard port(purple)
  • 1 x External SATA port
  • 2 x LAN (RJ45) port
  • 6 x USB 2.0/1.1 ports
  • 1 x IEEE1394a port
  • 1 x Clr CMOS switch
Internal I/O Connectors

  • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
  • 1 x Floppy disk drive connector
  • 1 x IDE connector for two devices
  • 6 x SATA connectors (Blue)
  • 2 x Speeding HDD SATA connectors (Black)
  • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
  • 3 x thermal sensor connectors
  • 1 x IEEE1394a connector
  • 1 x LCD Poster connector
  • 1 x EL I/O Shield connector
  • 1 x Chassis Intrusion connector
  • 24-pin ATX Power connector
  • 8-pin ATX 12V Power connector
  • 1 x En/Dis-able Clr CMOS slide switch
  • System panel connector
Accessories

  • Fusion Block System Accessory
  • Optional Thermal Kit for NB and MOS
  • DIY Pedestal
  • ASUS Optional Fan
  • SupremeFX X-Fi Audio Card
  • External LCD Poster
  • 3 in 1 ASUS Q-Connector Kit
  • UltraDMA 133/100/66 cable
  • Floppy disk drive cable
  • SATA cables
  • SATA power cables
  • 2-port USB2.0 + IEEE 1394a module
  • EL I/O Shield
  • Thermal sensor cables
  • Cable Ties
  • User's manual
Overclocking Features

  • Fusion Block System with optional thermal kit on MOS and NB
  • Extreme Tweaker
  • TweakIt
  • Extreme Engine
    - 16-phase CPU power design
    - 3-phase NB power design
    - 2-phase DDR3 power design
    - ML Caps on CPU, memory and NB respectively
  • Speeding HDD
  • iROG
  • BIOS Flashback
  • Loadline Calibration
  • Intelligent overclocking tools:
    - CPU Level Up
    - Memory Level Up
    - AI Gear 3 + ™
    - ASUS AI Booster Utility
    - O.C Profile
  • Overclocking Protection:
    - COP EX (Component Overheat Protection - EX)
    - Voltiminder LED
    - ASUS C.P.R.(CPU Parameter Recall)
Special Features

  • External LCD Poster
  • Onboard Switches: TweakIt / Power / Reset / Cls CMOS (at rear)
  • EL I/O
  • Q-Fan Plus
  • ASUS EPU-6 Engine
  • ASUS Q-Connector
  • ASUS Fan Xpert
  • ASUS EZ Flash 2
  • ASUS CrashFree BIOS 3
  • ASUS MyLogo3
Form Factor

  • ATX Form Factor
  • 30.5cm x 24.5cm
BilderBilder​

Verpackung & Accessoires




Layout



Zusatzkühler für den Betrieb mit Lukü montiert


Bauteile im Detail

Das BiosDas Bios




​

OC VerhaltenOC Verhalten

Vom Board bereitgestellte Spannungen im Bios:
  • CPU Spannung: 0.85v ~ 2.50v in 0.00625 Volt Schritten
  • CPU PLL Spannung: 1.50v ~ 3.00v in 0.013 Volt Schritten; Standard 1.50 Volt
  • FSB Termination Spannung: 1.10v ~ 2.00v in 0.013 Volt Schritten; Standard 65nm = 1.20 Volt / 45nm = 1.10 Volt
  • DRAM Spannung: 1.50v ~ 2.80v in 0.013 Volt Schritten; Standard 1.50 Volt
  • Northbridge Spannung: 1.25v ~ 2.05v in 0.013 Volt Schritten; Standard 1.25 Volt
  • Southbridge 1.05v Spannung: 1.05v ~ 1.96v in 0.013 Volt Schritten; Standard 1.05 Volt
  • Southbridge 1.50v Spannung: 1.05v ~ 2.05v in 0.013 Volt Schritten; Standard 1.50 Volt
  • NB DDRVref: -157.5mV ~ +200mV in 10mV Schritten; Standard [AUTO]
  • DDR3 Channel A/B Vref: -157.5mV ~ +200mV in 10mV Schritten; Standard [AUTO]
Biostemplate für das Extreme Tweaker Menü:
Code:
Ai Overclock Tuner:
OC From CPU Level UP:
OC From Memory Level UP:
FSB Frequency:
CPU Ratio Control:

- CPU Configuration:
- CPU Clock Skew:
- NB Clock Skew:

FSB Strap to North Bridge:
PCI-E Frequency:
DRAM Frequency:
DRAM Command Rate:
DRAM Timing Control:
- CAS# Latency:
- RAS# to CAS# Delay:
- RAS# PRE Time:
- RAS# ACT Time:
- RAS# to RAS# Delay:
- REF Cycle Time:
- Write Recovery Time:
- Read to PRE Time:
- Read to Write Delay(S/D):
- Write to Read Delay(S):
- Write to Read Delay(D):
- Read To Read Delay(S):
- Read To Read Delay(D):
- Write To Write Delay(S):
- Write To Write Delay(D):
- Write to PRE Delay:
- Read to PRE Delay:

DRAM Static Read Control:
DRAM Dynamic Write Control:

DRAM Skew Control:
- DRAM CMD Skew on Channel A/B:
- DRAM CLK Skew on DIMM A1/A2/B1/B2:
- DRAM CTL Skew on DIMM A1/A2/B1/B2:

Ai Clock Twister:
- Ai Clock Skew for Channel A:
- Ai Clock Skew for Channel B:

Ai Transaction Booster:
- Common Performance Level:
- Pull-In of CHA PH1:
- Pull-In of CHA PH2:
- Pull-In of CHA PH3:
- Pull-In of CHA PH4:
- Pull-In of CHA PH5:
- Pull-In of CHB PH1:
- Pull-In of CHB PH2:
- Pull-In of CHB PH3:
- Pull-In of CHB PH4:
- Pull-In of CHB PH5:

EPU II Phase Control:

CPU Voltage:
Load-Line Calibration:
CPU PLL Voltage:
FSB Termination Voltage:

- CPU GTLVref (0):
- CPU GTLVref (1):
- CPU GTLVref (2):
- CPU GTLVref (3):

North Bridge Voltage:
DRAM Voltage:

- NB DDRVref:
- DDR3 ChannelA Vref:
- DDR3 ChannelB Vref:

South Bridge 1.5 Voltage:
South Bridge 1.05 Voltage:

CPU Spread Spectrum:
PCIE Spread Spectrum:
Ein paar OC Ergebnisse von OnePageBook (OCX)

500FSB Everest & Orthos:


600FSB Everest & Orthos:

​

Speicher KompatibilitätslisteSpeicher Kompatibilitätsliste
2x1024MB Kits
  • 2x1GB Kit CompuStocx Diablo PC3-16000 (Micron D9GTR)
  • 2x1GB Kit OCZ Intel Extreme PC3-12800
  • 2x1GB Kit Patriot Viper PC3-12800
  • 2x1GB Kit Patriot Viper PC3-14400
  • 2x1GB Kit Patriot Viper PC3-15000 (Micron D9GTR)
  • 2x1GB Kit TeamGroup Xtreem PC3-12800 (Micron D9GTR)
2x2048MB Kits
  • 2x2GB Kit Adata XSeries PC3-12800
  • 2x2GB Kit Chaintech APOGEE GT Blazer PC3-14400
  • 2x2GB Kit CompuStocx Diablo PC3-16000 (Micron D9GTR)
  • 2x2GB Kit OCZ Intel Extreme PC3-12800

Passende Kühler (Lukü)Passende CPU Kühler (Lukü)

Luftkühler:
  • Zalman CNPS 9500 AT

FAQFAQ

F: Wie funktionieren die GTL Einstellungen?
A: Beim Rampage Extreme funktioniert dies über einen festen GTL Multi und einer justierbaren Spannung (-155mV bis +155mV).

Die festen Multis sehen wie folgt aus:

  • CPU 0 = 0.635
  • CPU 1 = 0.67
  • CPU 2 = 0.635
  • CPU 3 = 0.67

Die GTL Voltage wird so eingestellt / berechnet:

  • VTT (FSB Spannung) x GTL Multi +/- xxx mV = GTL Spannung
  • 1.16v (VTT) x 0.635 (Multi) - 25mV (Spannung) = 0.7116v

F: Ist mein altes Backplate noch ohne weiteres nutzbar?
A: Aufgrund des zusätzlichen Fujitsu Chips auf der Rückseite des Sockels kann man nicht ohne weiteres jedes Backplate
nutzen oder man muss es bearbeiten. Für diejenigen die sich lieber ein passendes Kaufen weil sie nicht die möglichkeit
haben es zu bearbeiten hat der User "Navigator1" ein passendes rausgesucht, hier der Link zu dem passenden Post​

DownloadsDownloads
Bios Downloads (Flashen auf eigene Gefahr!)
Treiber & restliche Downloads

[/blockquote]

Zum Vergrößern anklicken....
Cupra85 schrieb:
Die Software nur installieren wenn du nicht übertaktest!
Zum Vergrößern anklicken....

das weiss ich auch, ich will ja später übertakten, aber ich hab ja keine einstellung TweakIT auszuwählen, normaler weise ist das ja über CPU Level Up, so steht es auch im User Guide.

wie bekomme ich den die einstellung ?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
zu meinem Problem weiter oben:

ASUS Support schreibt - wie sollte es anders sein - Machen sie einen CMOS reset! Das bringt leider nichts! Hat jemand ne Idee?

EDIT

Bin ich allein auf dieser Welt?
Naja ich will euch mal kurz informieren: Also das Prboelm ist gelöst worden indem ich auf Bios 0301 geflasht habe, da wurde der 45nm CPU ohne Probleme erkannt!?!? Normalerweise kam doch die unterstützung erst hinterher, oder?
Dann habe ich wieder auf 1003 geflasht, dann war alles in Butter!
Vielleicht hilfts ja nochmal jemand anderem!

Btw.: Habe zwar derzeit nicht so viel Zeit die 4 GHz wieder in Angriff zu nehmen, aber 450 x 8,5 haben ohne auch nur im Entferntesten rumzuprobieren auf Anhieb Prime Custom stable (ganzer Durchlauf, über 10 Std.) geklappt. Ich glaube so langsam bei dem alten Board, was jetzt in der RMA ist, lag es def. am Mainboard. Das ist wohl ein stark unterdurchschnittliches RE gewesen!

Zuletzt bearbeitet:
Ich hab bis jetzt immer auf das Auslieferungsbios und dann das "neue" geflasht.
Anscheinend macht es doch einen Unterschied.

Rampage Extreme = Diva

Boah mit der Diva hast du absolut recht. Was das angeht echt ein ****** Board - Wenns nicht sonst so geil wäre!

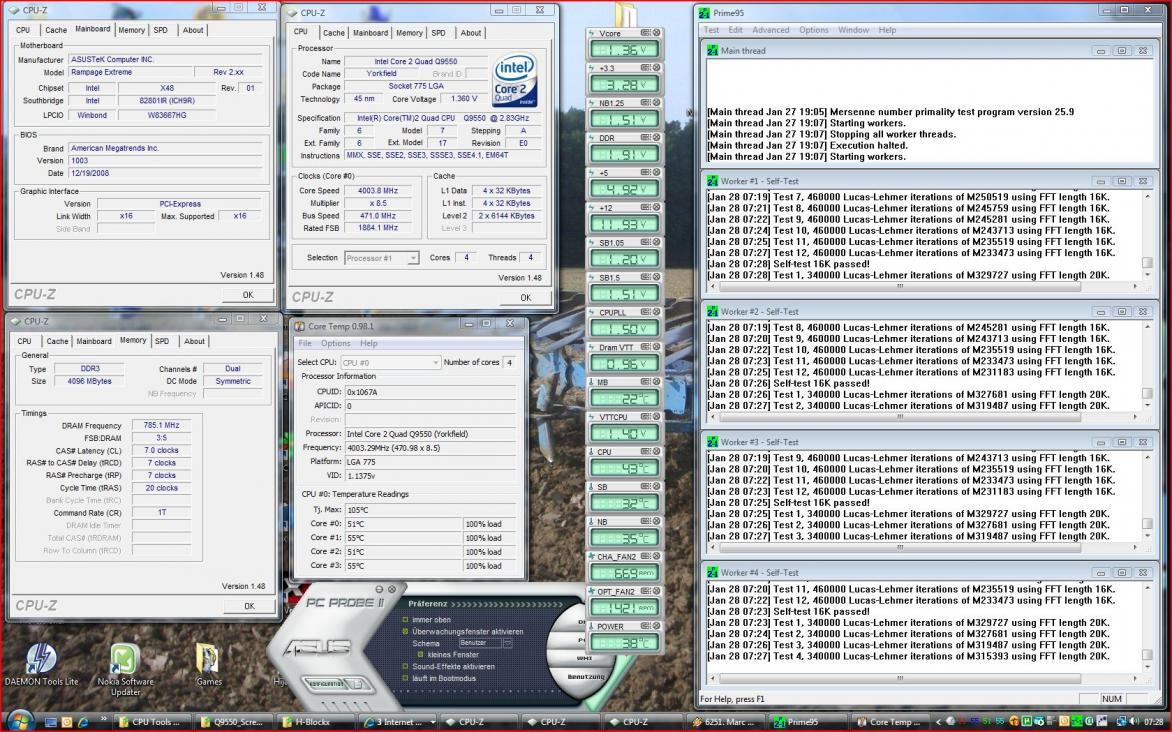

Hier mal die Settings:
Code:
Ai Overclock Tuner: Manual
OC From CPU Level UP: Auto
OC From Memory Level UP: Auto
FSB Frequency: 450
CPU Ratio Control: 8,5

- CPU Configuration:
- CPU Clock Skew: 400
- NB Clock Skew: 200

FSB Strap to North Bridge:
PCI-E Frequency: 103
DRAM Frequency: 1441
DRAM Command Rate: 1N
DRAM Timing Control: Manual
- CAS# Latency: 7
- RAS# to CAS# Delay: 7
- RAS# PRE Time: 7
- RAS# ACT Time: 18
- RAS# to RAS# Delay: 4
- REF Cycle Time: 60
- Write Recovery Time: 10
- Read to PRE Time: 5
- Read to Write Delay(S/D): 8
- Write to Read Delay(S): 5
- Write to Read Delay(D): 6
- Read To Read Delay(S): 4
- Read To Read Delay(D): 7
- Write To Write Delay(S): 4
- Write To Write Delay(D): 7
- Write to PRE Delay: 21
- Read to PRE Delay: 7
- PRE to PRE Delay: 1
- ALL PRE to ACT Delay: 8
- ALL PRE to REF Delay: 8

DRAM Static Read Control: Deaktiviert
DRAM Dynamic Write Control: Deaktiviert

DRAM Skew Control:
- DRAM CMD Skew on Channel A/B:
- DRAM CLK Skew on DIMM A1/A2/B1/B2:
- DRAM CTL Skew on DIMM A1/A2/B1/B2:

Ai Clock Twister: Lighter
- Ai Clock Skew for Channel A:
- Ai Clock Skew for Channel B:

Ai Transaction Booster: Manual
- Common Performance Level: 09
- Pull-In of CHA PH1:
- Pull-In of CHA PH2:
- Pull-In of CHA PH3:
- Pull-In of CHA PH4:
- Pull-In of CHA PH5:
- Pull-In of CHB PH1:
- Pull-In of CHB PH2:
- Pull-In of CHB PH3:
- Pull-In of CHB PH4:
- Pull-In of CHB PH5:

EPU II Phase Control: Full Phase

CPU Voltage: 1,4250
Load-Line Calibration: Deaktiviert
CPU PLL Voltage: 1,51106
FSB Termination Voltage: 1,40491

- CPU GTLVref (0): +60mV
- CPU GTLVref (1): +70mV
- CPU GTLVref (2): +60mV
- CPU GTLVref (3): +70mV
- NB GTLVref: +60mV
North Bridge Voltage: 1,51097
DRAM Voltage: 1,92181

- NB DDRVref:
- DDR3 ChannelA Vref: +25mV
- DDR3 ChannelB Vref: +25mV

South Bridge 1.5 Voltage: 1,51106
South Bridge 1.05 Voltage: 1,20614

CPU Spread Spectrum: Deaktiviert
PCIE Spread Spectrum: Deaktiviert

So und bevor nun die "das ist viel zu Viel Spannung" Rufe kommen: CPU braucht soviel (jedenfalls für 4 GHz, und sobald ich Zeit habe werden die auch wieder angepeilt), aber da liegen ja eh nur 1,34 Volt oder so unter Last an!, alle anderen Spannungen sind noch nicht wirklich optimiert, möglicherweise gehts da an der einen oder anderen Stelle noch ein wenig runter!
Ausserdem ist die Kühlung ganz annehmbar.

DerMalle schrieb:
Ich hab bis jetzt immer auf das Auslieferungsbios und dann das "neue" geflasht.
Anscheinend macht es doch einen Unterschied...
Zum Vergrößern anklicken....

Das Ganze noch bei Vollmond und auf einem Besen 3 x um das Board geritten. Und schon läuft das RE mindestens doppelt so schnell... :asthanos:

Hahaha,
dreimal kurz gelacht!
Bin gespannt ob ich nun endlich meinen defekten QX9650 vom Intelsupport ersetzt bekomme.

Habe den beigelegten Kühler samt NBLüfter mal auf die NB gemacht und siehe da ca. 4
Grad kühler als ohne Lüfter. :)

mfg
web

Falls jemand Interesse an meinem Rampage Extreme hat... PM an mich.
Werde jetzt gegen ein Nehalem System tauschen.

Gruß

Mit 2x2GB OCZ Intel Extreme RAM ScytheOrochi Kühler



Noch Einen mit 4.7Ghz, Super PI unter erstmals 10 sec


mfg
web

Zuletzt bearbeitet:
braucht die welt den noch?
naja werde mir wenns soweit ist mal nen günsigen E8600er schießen um zu benchen...

na danke, das konnte ich aus dem Screenie noch rauslesen, mir gings mehr um die Subtimings und generell um die Spannungen, also praaktisch um ein komplettes Bios Template! und ist das ganze eigentlich Custom Stable/Large Stable?

Mal ne andere Frage:

Habe ein setting für 471x8,5, Small läuft ohne probleme durch, large bzw. Custom freezen irgendwo so etwas nach 1,5 Std. (im Custom run) - genauer kann iches derzeit nicht sagen, weil ich immer nicht im Haus war wenns passiert ist.

Memtest86+ läuft ohne probleme bei den settings, wo sollte ich dann suchen bzw. dran rumstellen?

Dadurch das Memtest läuft bin ich davon ausgegangen, dass der RAM stabil ist, also es am Board liegen muss - richtig?
Also Ansatzpunkte: PLL, vTT, vNB und GTL´s - richtig??

Wenn ich genauer weiss wo er freezet, dann melde ich mich nochmal
MfG,
brodtwaage

Zuletzt bearbeitet:
Würde sagen, liegt an der CPU.
Hatte auch mal ne QX9650 mit der kam ich gerade so auf 4Ghz.

Subtimings bei meinem e8400 sind Alle auf Auto.
Nur CPU PLL 0,51, Loadline aktiviert, FSBTerminierung 1,31, NB 1,51, Ramvdimm 2,0v

obs custom/large stable ist noch nicht getestet nur zum zocken reichts kein Bluesrceen.

mfg
web

Zuletzt bearbeitet:
Webforhunter schrieb:
Würde sagen, liegt an der CPU.
Hatte auch mal ne QX9650 mit der kam ich gerade so auf 4Ghz.

Subtimings bei meinem e8400 sind Alle auf Auto.
Nur CPU PLL 0,51, Loadline aktiviert, FSBTerminierung 1,31, NB 1,51, Ramvdimm 2,0v

obs custom/large stable ist noch nicht getestet nur zum zocken reichts kein Bluesrceen.

mfg
web
Zum Vergrößern anklicken....

OK, Danke!

Denke nicht dass es an der CPU liegt...wie gesagt ist small stable (ich weiss ist bei den 45nm nicht unbedingtes Stabilitätskriterium!) aber bin auch seit 3 Std. im Custom run am Gange - mal sehen was morgen früh ist.
4GHz sollte die CPU schon schaffen, wenn liegts eher am Board denk ich. Aber abwarten...Ist jedenfalls krass wie groß die Streuung bei den Boards ist!

so wie gesagt 4GHz geht ohne Probs...

über 12h Custom run und Memtest86+
stable!


Anhänge

  • 4GHz_Custom_run_komplett_12h.jpg
    214,9 KB · Aufrufe: 55
Zuletzt bearbeitet:
mach ich bei gelegenheit... dauert aber noch nen paar tage: zum Screenie ist noch zu sagen, ich habe die vTT und die vNB noch kräftig senken können, ebenfalls stable, sonst gleiche settings!

vTT ist jetzt bei 1,31 Volt und vNB bei 1,38 Volt

Hey... Wollt hier mal anfraen weil ich im Marktplatz nix finde.
Will jemand sein Board veräußern bzw gegen ein anderes Board tauschen?

ich habe derzeit eines zur RMA wenn das wieder da ist möchte ich es wahrscheinlich abgeben...ist also dann frisch getauscht oder sogar neu - kannich jetzt noch nicht sagen.

Andreas84 schrieb:
Hey... Wollt hier mal anfraen weil ich im Marktplatz nix finde.
Will jemand sein Board veräußern bzw gegen ein anderes Board tauschen?
Zum Vergrößern anklicken....

Was hast Du denn zum Tauschen boardmässig? :d

Beiträge zusammengeführt, da Antwort auf eigenen Beitrag innerhalb von 4 Stunden:

Andreas84 schrieb:
Hey... Wollt hier mal anfraen weil ich im Marktplatz nix finde.
Will jemand sein Board veräußern bzw gegen ein anderes Board tauschen?
Zum Vergrößern anklicken....

Was hast Du denn zum Tauschen boardmässig? :d

Suuper Support von Intel!!

Hab heute nen neuen QX9650 vom Intel Support aus der RMA zurückbekommen.
Liebe Intel über Alles!! :banana::banana::banana:

brodtwaage schrieb:
nicht schlecht...was war mit dem alten genau passiert?
Zum Vergrößern anklicken....

Der Alte wollte nach nem halben Jahr, ich hatte ihn gebraucht hier im Forum
gekauft nicht mehr starten.
War schon komisch, er ging bis 4150Mhz und dann stürzte er ab b.z.w.
Rechner startete immer neu.

Zuletzt befand er sich in einer an-aus 5 sekunden Schleife.

web

Zuletzt bearbeitet:
Hmm, ist noch nicht getestet...werde ihn wohl verkaufen.

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
5 6 7
Antworten
184
Aufrufe
9K
ApolloX
ApolloX
D
  • Artikel
[Sammelthread] ASRock A620I Lightning WiFi
2
Antworten
46
Aufrufe
10K
meph!sto
meph!sto
ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
96 97 98
Antworten
3K
Aufrufe
262K
fallenguru
F
Beinfreiheit
[User-Review] Lesertest mit ADATA/XPG und ASUS
Antworten
4
Aufrufe
306
FirstAid
FirstAid
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
923
Shutterfly
Shutterfly
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
