[Sammelthread] Asus Rampage Extreme R.o.G. (Intel X48) [2]

[blockquote]







InhaltInhalt des Sammelthreads

Spezifikationen Spezifikationen
CPU

  • LGA 775 socket for:
    - Intel® Core™2 Extreme/Core™2 Quad/ Core™2
  • Supports Intel Enhanced Memory 64 Technology (EMT64T)
  • Supports Enhanced Intel SpeedStep Technology (EIST)
  • Supports Intel Hyper-Threading Technology
  • Supports 1600/1333/1066/800MHz FSB
Intel® chipset

  • Northbridge:
    - Intel® X48 Express chipset
    - Intel® Fast Memory Access technology
  • Southbridge:
    - Intel® ICH9R
Memory

  • 4 x DIMM, Max. 8 GB, DDR3 2000(O.C.)/1800(O.C.)/1600/1333/1066/800
  • ECC,Non-ECC,Un-buffered Memory
  • Dual Channel memory architecture
    *Overclock speed
    - Supports Intel® Extreme Memory Profile (XMP)
    - For the X.M.P. support, CPUs with FSB 1333 or above are recommended
Expansion Slots

  • 2 x PCIe 2.0 x16 , support at full x16, x16 speed
  • 3 x PCIe x1 ( the PCIEx1_1 (black) is compatible with audio slot)
  • 2 x PCI 2.2
BIOS

  • AMI BIOS
  • 16 Mb Flash ROM
  • DMI 2.0
  • PnP
  • WfM 2.0
  • SM BIOS 2.4
  • ACPI 2.0a
  • Multi-language BIOS
Audio

  • SupremeFX X-Fi Audio Card
    - ADI® AD2000B 8-channel High Definition Audio CODEC
    - EAX® Advanced™ HD 4.0
    - X-Fi CMSS®-3D
    - X-Fi Crystalizer™
    - Creative ALchemy
    - Supports 1 x S/PDIF out header
    - Supports Coaxial/Optical S/PDIF out ports on rear
LAN

  • Dual Gigabit LAN controllers, both featuring AI NET2
  • Support Teaming Technology
IDE

  • Marvell® 88SE6121 controller
    - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
    - 1 x External SATA 3.0 Gb/s port (SATA On-the-Go)
Serial ATA with RAID

  • Southbridge:
    - 6 xSATA 3 Gb/s ports
    - Intel Matrix Storage Technology Support RAID 0,1,5,10
  • Silicon Image Sil5723 controller:
    - 2 x SATA 3.0 Gb/s port
    - Supports RAID 0, 1
Rear Panel I/O Ports

  • 1 x PS/2 Keyboard port(purple)
  • 1 x External SATA port
  • 2 x LAN (RJ45) port
  • 6 x USB 2.0/1.1 ports
  • 1 x IEEE1394a port
  • 1 x Clr CMOS switch
Internal I/O Connectors

  • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
  • 1 x Floppy disk drive connector
  • 1 x IDE connector for two devices
  • 6 x SATA connectors (Blue)
  • 2 x Speeding HDD SATA connectors (Black)
  • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
  • 3 x thermal sensor connectors
  • 1 x IEEE1394a connector
  • 1 x LCD Poster connector
  • 1 x EL I/O Shield connector
  • 1 x Chassis Intrusion connector
  • 24-pin ATX Power connector
  • 8-pin ATX 12V Power connector
  • 1 x En/Dis-able Clr CMOS slide switch
  • System panel connector
Accessories

  • Fusion Block System Accessory
  • Optional Thermal Kit for NB and MOS
  • DIY Pedestal
  • ASUS Optional Fan
  • SupremeFX X-Fi Audio Card
  • External LCD Poster
  • 3 in 1 ASUS Q-Connector Kit
  • UltraDMA 133/100/66 cable
  • Floppy disk drive cable
  • SATA cables
  • SATA power cables
  • 2-port USB2.0 + IEEE 1394a module
  • EL I/O Shield
  • Thermal sensor cables
  • Cable Ties
  • User's manual
Overclocking Features

  • Fusion Block System with optional thermal kit on MOS and NB
  • Extreme Tweaker
  • TweakIt
  • Extreme Engine
    - 16-phase CPU power design
    - 3-phase NB power design
    - 2-phase DDR3 power design
    - ML Caps on CPU, memory and NB respectively
  • Speeding HDD
  • iROG
  • BIOS Flashback
  • Loadline Calibration
  • Intelligent overclocking tools:
    - CPU Level Up
    - Memory Level Up
    - AI Gear 3 + ™
    - ASUS AI Booster Utility
    - O.C Profile
  • Overclocking Protection:
    - COP EX (Component Overheat Protection - EX)
    - Voltiminder LED
    - ASUS C.P.R.(CPU Parameter Recall)
Special Features

  • External LCD Poster
  • Onboard Switches: TweakIt / Power / Reset / Cls CMOS (at rear)
  • EL I/O
  • Q-Fan Plus
  • ASUS EPU-6 Engine
  • ASUS Q-Connector
  • ASUS Fan Xpert
  • ASUS EZ Flash 2
  • ASUS CrashFree BIOS 3
  • ASUS MyLogo3
Form Factor

  • ATX Form Factor
  • 30.5cm x 24.5cm

BilderBilder

Verpackung & Accessoires




Layout



Zusatzkühler für den Betrieb mit Lukü montiert


Bauteile im Detail


Das BiosDas Bios






OC VerhaltenOC Verhalten

Vom Board bereitgestellte Spannungen im Bios:
  • CPU Spannung: 0.85v ~ 2.50v in 0.00625 Volt Schritten
  • CPU PLL Spannung: 1.50v ~ 3.00v in 0.013 Volt Schritten; Standard 1.50 Volt
  • FSB Termination Spannung: 1.10v ~ 2.00v in 0.013 Volt Schritten; Standard 65nm = 1.20 Volt / 45nm = 1.10 Volt
  • DRAM Spannung: 1.50v ~ 2.80v in 0.013 Volt Schritten; Standard 1.50 Volt
  • Northbridge Spannung: 1.25v ~ 2.05v in 0.013 Volt Schritten; Standard 1.25 Volt
  • Southbridge 1.05v Spannung: 1.05v ~ 1.96v in 0.013 Volt Schritten; Standard 1.05 Volt
  • Southbridge 1.50v Spannung: 1.05v ~ 2.05v in 0.013 Volt Schritten; Standard 1.50 Volt
  • NB DDRVref: -157.5mV ~ +200mV in 10mV Schritten; Standard [AUTO]
  • DDR3 Channel A/B Vref: -157.5mV ~ +200mV in 10mV Schritten; Standard [AUTO]
Biostemplate für das Extreme Tweaker Menü:
Code:
Ai Overclock Tuner:
OC From CPU Level UP:
OC From Memory Level UP:
FSB Frequency:
CPU Ratio Control:

- CPU Configuration:
- CPU Clock Skew:
- NB Clock Skew:

FSB Strap to North Bridge:
PCI-E Frequency:
DRAM Frequency:
DRAM Command Rate:
DRAM Timing Control:
- CAS# Latency:
- RAS# to CAS# Delay:
- RAS# PRE Time:
- RAS# ACT Time:
- RAS# to RAS# Delay:
- REF Cycle Time:
- Write Recovery Time:
- Read to PRE Time:
- Read to Write Delay(S/D):
- Write to Read Delay(S):
- Write to Read Delay(D):
- Read To Read Delay(S):
- Read To Read Delay(D):
- Write To Write Delay(S):
- Write To Write Delay(D):
- Write to PRE Delay:
- Read to PRE Delay:

DRAM Static Read Control:
DRAM Dynamic Write Control:

DRAM Skew Control:
- DRAM CMD Skew on Channel A/B:
- DRAM CLK Skew on DIMM A1/A2/B1/B2:
- DRAM CTL Skew on DIMM A1/A2/B1/B2:

Ai Clock Twister:
- Ai Clock Skew for Channel A:
- Ai Clock Skew for Channel B:

Ai Transaction Booster:
- Common Performance Level:
- Pull-In of CHA PH1:
- Pull-In of CHA PH2:
- Pull-In of CHA PH3:
- Pull-In of CHA PH4:
- Pull-In of CHA PH5:
- Pull-In of CHB PH1:
- Pull-In of CHB PH2:
- Pull-In of CHB PH3:
- Pull-In of CHB PH4:
- Pull-In of CHB PH5:

EPU II Phase Control:

CPU Voltage:
Load-Line Calibration:
CPU PLL Voltage:
FSB Termination Voltage:

- CPU GTLVref (0):
- CPU GTLVref (1):
- CPU GTLVref (2):
- CPU GTLVref (3):

North Bridge Voltage:
DRAM Voltage:

- NB DDRVref:
- DDR3 ChannelA Vref:
- DDR3 ChannelB Vref:

South Bridge 1.5 Voltage:
South Bridge 1.05 Voltage:

CPU Spread Spectrum:
PCIE Spread Spectrum:
Ein paar OC Ergebnisse von OnePageBook (OCX)

500FSB Everest & Orthos:


600FSB Everest & Orthos:



Speicher KompatibilitätslisteSpeicher Kompatibilitätsliste
2x1024MB Kits
  • 2x1GB Kit CompuStocx Diablo PC3-16000 (Micron D9GTR)
  • 2x1GB Kit OCZ Intel Extreme PC3-12800
  • 2x1GB Kit Patriot Viper PC3-12800
  • 2x1GB Kit Patriot Viper PC3-14400
  • 2x1GB Kit Patriot Viper PC3-15000 (Micron D9GTR)
  • 2x1GB Kit TeamGroup Xtreem PC3-12800 (Micron D9GTR)
2x2048MB Kits
  • 2x2GB Kit Adata XSeries PC3-12800
  • 2x2GB Kit Chaintech APOGEE GT Blazer PC3-14400
  • 2x2GB Kit CompuStocx Diablo PC3-16000 (Micron D9GTR)
  • 2x2GB Kit OCZ Intel Extreme PC3-12800


Passende Kühler (Lukü)Passende CPU Kühler (Lukü)

Luftkühler:
  • Zalman CNPS 9500 AT


FAQFAQ

F: Wie funktionieren die GTL Einstellungen?
A: Beim Rampage Extreme funktioniert dies über einen festen GTL Multi und einer justierbaren Spannung (-155mV bis +155mV).

Die festen Multis sehen wie folgt aus:

  • CPU 0 = 0.635
  • CPU 1 = 0.67
  • CPU 2 = 0.635
  • CPU 3 = 0.67

Die GTL Voltage wird so eingestellt / berechnet:

  • VTT (FSB Spannung) x GTL Multi +/- xxx mV = GTL Spannung
  • 1.16v (VTT) x 0.635 (Multi) - 25mV (Spannung) = 0.7116v

F: Ist mein altes Backplate noch ohne weiteres nutzbar?
A: Aufgrund des zusätzlichen Fujitsu Chips auf der Rückseite des Sockels kann man nicht ohne weiteres jedes Backplate
nutzen oder man muss es bearbeiten. Für diejenigen die sich lieber ein passendes Kaufen weil sie nicht die möglichkeit
haben es zu bearbeiten hat der User "Navigator1" ein passendes rausgesucht, hier der Link zu dem passenden Post


DownloadsDownloads
Bios Downloads (Flashen auf eigene Gefahr!)
Treiber & restliche Downloads

[/blockquote]

das leuchten kann im BIOS deaktiviert werden, auch das leuchten des LCD Poster Hintergrundlichtes - geht aber erst mit neuerem BIOS, glaube ab Version 0701 oder so.
eSATA kann ich dir aber auch keinen Tip zu geben.


boah alter ich krepiere....wollte heute morgen schön memtest86+ machen bein Rechnerstart schon Bluescreen....
jetzt läuft Prime mit selben settings wie vorher nicht mehr...large Fehler bei 768K also mal wieder GTL tweaken oder was? dabei hatte ich nichts verändert...seltsam....
oder mient ihr es wären eher NB Voltage bzw. FSB T?

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Erster Test mit FSB 480!



warte noch auf meine DDR3-1866

Na, dann isch ja bald wieder Weihnachten! :haha:

Spass muss sein, ist net schlimm, ist bei mir auch so.

Ähm...einstellen so viel ich weiss musst Du nichts wenn Du USB 2 und Win Vista hast.

web

Unter Win XP Pro X32 müsste doch ganz normal der eSata-Port am Board funktionieren, wenn ich meine externe Platte ran mache oder muss dafür etwas eingestellt bzw installiert werden???

Habe momentan die 0501 Version drauf, dass mit dem LCD-Poster hab ich rausbekommen und mir so eingestellt wie ich esgerne hätte das reicht soweit aber was mich stört ist das wenn der PC aus ist, das Board aber noch weiter leuchtet, wie eine Signallampe immer wieder unten die Knöpfe und an der NB ...

also was kann ich machen:confused::confused::confused:

lg

Ich habe es doch schon geschrieben: flash dein BIOS, ab Version 0701 wird das Motherboard Light im Bios angezeigt und du kannst es ausschalten.

siehe ASUS BIOS Download Seite:

Version 0701


*Added Motherboard Light in BIOS setup*

aso ok sry mein Fehler dan werd ich das mal machen und was kann ich wegen dem eSata problem machen?

EDIT:

ok hab das BIOS auf 0701 geflasht und wie du gesagt hast gibt es auch diese Einstellungen aber das habe ich nicht direkt gemeint, unzwar blinkt das ROG und der Startbutton auf dem Board obwohl der PC ausgeschaltet ist ich möchte ihn ja nicht komplett aus machen sondern nur an haben wenn der PC auch läuft ...

EDIT2:

aus welchen gründen auch immer läuft der eSata-Port jetzt ;)

Zuletzt bearbeitet:
EDIT:

ok hab das BIOS auf 0701 geflasht und wie du gesagt hast gibt es auch diese Einstellungen aber das habe ich nicht direkt gemeint, unzwar blinkt das ROG und der Startbutton auf dem Board obwohl der PC ausgeschaltet ist ich möchte ihn ja nicht komplett aus machen sondern nur an haben wenn der PC auch läuft ...

Das kann man auch so einstellen...wenigstens im 1003 BIOS ist das kein Problem. Wieso hast du nicht gleich auf das neueste BIOS geflasht?!?!

wtf...??
Ich habe hier nen echtes Problem...bis gestern abend lief der PC bombenstable jdf. laut Prime...alle test 24 h durch.
Seitdem bricht mir large schon relativ am Anfang also meistens oberhalb der 640K ab. Ich habe keine Einstellungen verändert, wie kann sowas sein?
Und wichtiger noch wie bekomm ich das wieder in den Griff?

Zuletzt bearbeitet:
OK werde ich testen gibt es sonst noch etwas was man updaten müsste von der download seite bei asus, habe alle treiber der CD erstmal installiert ...

Nein, sonst brauchst du nicht mal alles von der Seite.
Die meisten Treiber direkt bei ASUS sind eh veraltet... Hol dir den Chipsatztreiber lieber direkt bei Intel, den LAN Treiber direkt bei Marvell etc.
Damit fährst du besser.

Was ist hier eigentlich los, haben alle das Board schon gegen Sockel 1366 ausgetauscht? Sind alle auf GB EP45 Extreme umgestiegen?

Zuletzt bearbeitet:
Nee, ich noch lange nicht!!

Nee, ich noch lange nicht!!

Ich weiss, aber scheinbar sind wir beiden ja die einzigen verbliebenen!
Zu meinem Problem: Ich habe alles versucht...mit den GTL´s war nichts zu holenm, auch mit irrsinnigen vNB und vTT war nichts drin. PLL habe ich zwar nicht versucht, aber halte ich auch nicht für sinnvoll zu erhöhen. Auch RAM entschärfen war nicht, so wie du gesagt hattes.
Die Lösung des Rätsels war oder scheint zu sein: VCore hoch. Ich habe die Spannung um eine Einstellung, ich glaube 0,0625 Volt oder so, erhöht seitdem läuft Large(!!!!) was ja eigentlich ncihts mit der VCore am Hut hat wieder durch.

Schon komisch, aber genau das habe ich in letzter Zeit öfter mal gehört - Kann sich das jemand erklären?

ich hab jetzt das neuste bios drauf aber das ROG und der startbutton leuchten immer noch obowhl der pc aus ist aber ich möchte die beleuchtung nicht komplett ausschalten ist das normal oder?

du kannst das im Bios ausschalten...ich habe es auch geschafft, aber ich schau jetzt extra nochmal ins bios wie der punkt genau heisst.

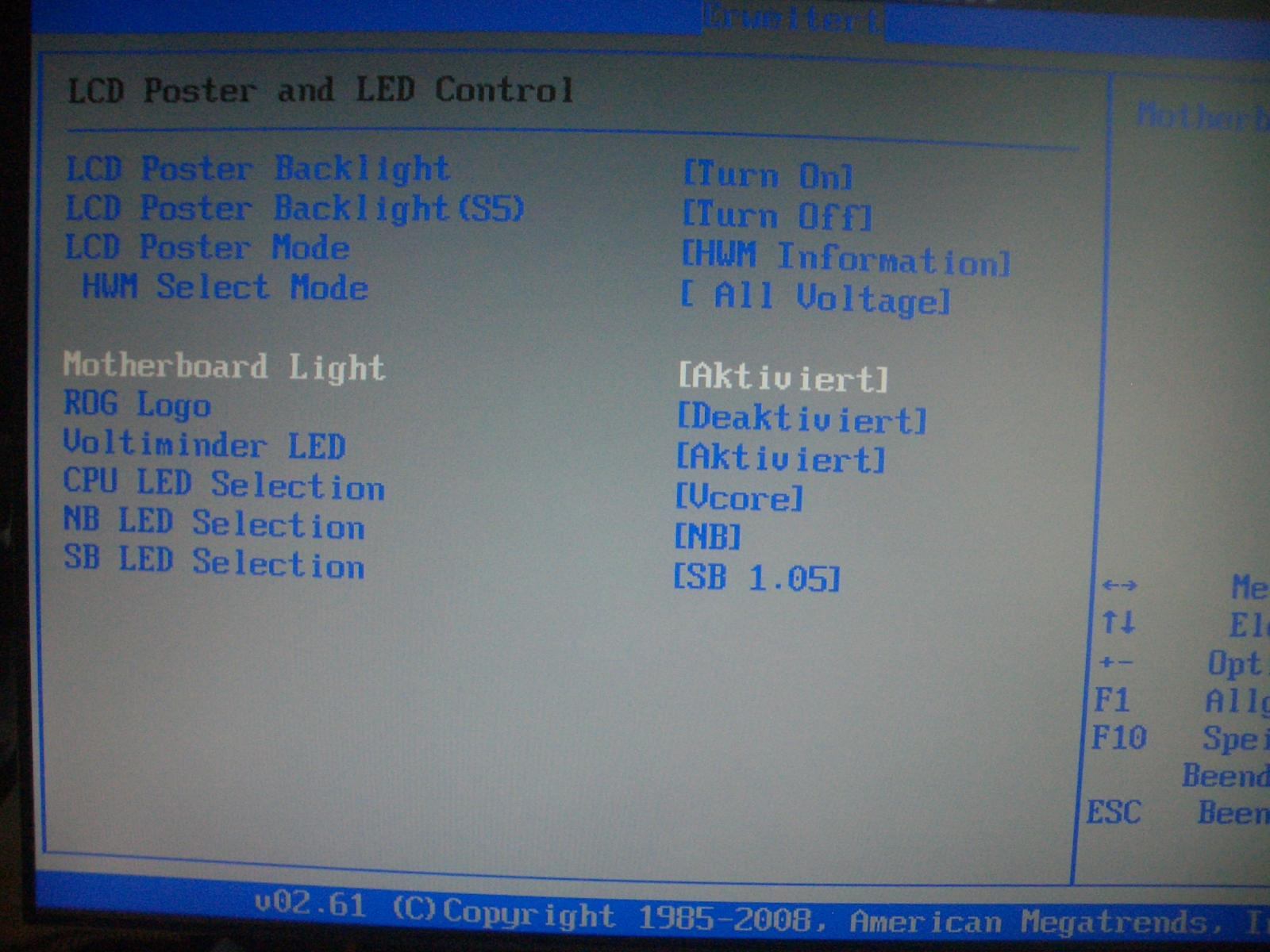

Schau nach unter Erweitert --->LCD Poster and LED Control
So wie auf dem Bild habe ich es eingestellt und das ROG Logo gibt Ruhe.


Anhänge

  • CIMG8500.jpg
    172,5 KB · Aufrufe: 56
Zuletzt bearbeitet:
ah ok habe ich mir schon fast gedacht das du das meinst aber das ist nicht genau das was ich meine:rolleyes:
ich mach heute abend mal ein kleines video in dem du siehst wa sich meine ok vllt kannst mir ja dan weiterhelfen;)
hoffe mal du bist bzw ijemand ist noch bis ca 11-12 da:shot:
trotzdem danke dir schon mal;)

soweit mir bekannt ist kannst Du das auch nicht Abschalten weil der PC ja immer noch Strom bekommt und Du sollst ja auch die Knöpfe finden im Dunkeln ;)

@MasterScorpion:

Das kann man nicht ausschalten, weiß der Geier warum. Deshalb habe ich das Board an einer abschaltbaren Steckdosenleiste dran...

Gruß
Christian

ahhh ihr habt verstanden was ich meine ;)
das aber doof dafür brauch aber das ROG nicht wie eine Signallampe leuchten nagut dan brauch ich das Video nicht machen Frage geklährt DANKE jungs!

Dafür hab ich eine neue Frage, welches BIOS ist zum übertakten gut geeignet? würde es nämlich mit dem neuen Board gerne mal probieren, einen kleinen Erfolg hatte ich schon jedoch bin ich mir mit den Einstellungen etwas unsicher ....

lg

Das ROG Logo kann man doch auch abstellen, selbst wenn der Rest noch leuchtet... naja wie dem auch sei.

Das 1003 ist schon recht ordentlich, benutze ich auch...ansonsten soll 0901 auch ganz gut sein, aber das lief bei mir nie...Ich würde beim 1003 bleiben. Wenn du keine 660 FSB fahren willst, ist sowieso egal welche Version du nutzt.

Morgään!
Was gibts Neues?

@brodtwaage:
Ja das stimmt, nur er hat gefragt, ob man das Blinken des Logos auch abschalten kann, wenn der Rechner abgeschaltet ist. Beim M2F hat es noch die ganze Zeit geleuchtet...

@MasterScorpion:
Also ich habe das 0701er drauf, vielleicht werde ich die Tage mal updaten, mal sehen, ob das in High-FSB-Regionen was bringt, weil mein Board sich weigert bei 600Mhz FSB/266er Strap und 2:3 Teiler zu starten, keine Ahnung wieso. Mal geht es, mal geht gar nix. Das soll einer verstehen...

Gruß
Christian

Wer hat Seine Rams mit 1800Mhz oder mehr am laufen?

meine rams wollen einfach nicht mit 1800Mhz laufen.
Hab Aeneon 2x2GB DDR3-1866.

So, jetzt klappts Vollbestückung 4x2GB Mischmasch RAM:



web

Beiträge zusammengeführt, da Antwort auf eigenen Beitrag innerhalb von 4 Stunden:


Kannst Du auch Vollbestückung laufen lassen, probier mal ob dann auch 1800Mhz geht!

mfg
web

Empfehlenswerter DDR3-RAM ?

Hab über das Forum ein Rampage Extreme bekommen. Nun benötige ich nur noch passenden RAM. Sollten 4gb sein. CPU ist derzeit ein Q9450, nicht das beste, aber ein wenig OC sollte drin sein.

ich würde auf die OCZ 1600Mhz Intel Extreme oder die 2000Mhz OCZ setzten.

Ich hatte zu Test - und Benchzwecken eines 2 Wochen da, das mit meinem e8600 Q822A435 knapp 640 FSB machte, RAM war das Ding aber voll die Zicke, 2x1 GB nahezu no probs aber 2x2 GB fing die Sch.... an. :-[

Was ich empfehlen kann bzw. was ich getestet hatte an 2x2 GB und was preislich noch einigermassen im Rahmen bleibt ist der , der und der. ;)

Zuletzt bearbeitet:
Preisleistungsmäßig sind die OCZ Reaper auch nicht schlecht... aber erwarte nicht die Dinger auf 2000MHz zu bringen...dafür musst du schon eher zu den Diabls greifen oder so.

So, jetzt klappts Vollbestückung 4x2GB Mischmasch RAM:



web

Beiträge zusammengeführt, da Antwort auf eigenen Beitrag innerhalb von 4 Stunden:



Kannst Du auch Vollbestückung laufen lassen, probier mal ob dann auch 1800Mhz geht!

mfg
web

Ich war schon viel höher als 1800. Habe dann aber alles wieder zurückgenommen, weil ich die dafür erforderlichen, Spannungen für den Alltagsgebrauch, für viel zu hoch halte. Außerdem hat mir auch die thermische Belastung für den Dauerbetrieb nicht gefallen, obwohl bei meinen RAM's ja die Lüfterbrücke mit dabei war. Da ich keine WaKü habe ging mir das Getöse aller Lüfter dann auf die Ketten... :-) Rekorde will ich eh keine Aufstellen. Ich bin nur für moderates OCen.
·
Die Kumpels mit Trockeneis (Stickstoff) etc. sind sowieso immer besser.
·
Mir ist eine lange Lebenszeit meiner teuren Hardware lieber...

Preisleistungsmäßig sind die OCZ Reaper auch nicht schlecht... aber erwarte nicht die Dinger auf 2000MHz zu bringen...dafür musst du schon eher zu den Diabls greifen oder so.

Bin eh erst OC Beginner, will keine Rekorde brechen. Sollte für Normalbetrieb ausgelegt sein. Da genügt schon 1600 MHz. Laut OCZ Forum zickt das Board da auch oft genug. bin mal gespannt was das wird.

Btw bekommt man 4 Bänke mit den Reapern voll oder gibts da Probleme mit der Heatpipe?

ich hab 2x2gb ocz-intel extreme 1600er und 2x2gb aeneon 1866 drinnen mischmasch
funzt einwandfrei, kann man sehen oben in everest cache und memo benchmark.

denke da wirst mit den reaper auch keine probs bekommen, wenn nach oben noch platz ist.

gruss
web

Zuletzt bearbeitet:
@Webforhunter:

Bin eh grad am grübeln, welchen RAM ich nehme, ist mittlerweile echt ein Dschungel an Angeboten. Sry wegen fehlender Antwort in deinem VK-Thread, muss nochmal ne Nacht drüber schlafen.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
