[Sammelthread] Asus Rampage Extreme R.o.G. (Intel X48) [2]

[blockquote]







InhaltInhalt des Sammelthreads

Spezifikationen Spezifikationen
CPU

  • LGA 775 socket for:
    - Intel® Core™2 Extreme/Core™2 Quad/ Core™2
  • Supports Intel Enhanced Memory 64 Technology (EMT64T)
  • Supports Enhanced Intel SpeedStep Technology (EIST)
  • Supports Intel Hyper-Threading Technology
  • Supports 1600/1333/1066/800MHz FSB
Intel® chipset

  • Northbridge:
    - Intel® X48 Express chipset
    - Intel® Fast Memory Access technology
  • Southbridge:
    - Intel® ICH9R
Memory

  • 4 x DIMM, Max. 8 GB, DDR3 2000(O.C.)/1800(O.C.)/1600/1333/1066/800
  • ECC,Non-ECC,Un-buffered Memory
  • Dual Channel memory architecture
    *Overclock speed
    - Supports Intel® Extreme Memory Profile (XMP)
    - For the X.M.P. support, CPUs with FSB 1333 or above are recommended
Expansion Slots

  • 2 x PCIe 2.0 x16 , support at full x16, x16 speed
  • 3 x PCIe x1 ( the PCIEx1_1 (black) is compatible with audio slot)
  • 2 x PCI 2.2
BIOS

  • AMI BIOS
  • 16 Mb Flash ROM
  • DMI 2.0
  • PnP
  • WfM 2.0
  • SM BIOS 2.4
  • ACPI 2.0a
  • Multi-language BIOS
Audio

  • SupremeFX X-Fi Audio Card
    - ADI® AD2000B 8-channel High Definition Audio CODEC
    - EAX® Advanced™ HD 4.0
    - X-Fi CMSS®-3D
    - X-Fi Crystalizer™
    - Creative ALchemy
    - Supports 1 x S/PDIF out header
    - Supports Coaxial/Optical S/PDIF out ports on rear
LAN

  • Dual Gigabit LAN controllers, both featuring AI NET2
  • Support Teaming Technology
IDE

  • Marvell® 88SE6121 controller
    - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
    - 1 x External SATA 3.0 Gb/s port (SATA On-the-Go)
Serial ATA with RAID

  • Southbridge:
    - 6 xSATA 3 Gb/s ports
    - Intel Matrix Storage Technology Support RAID 0,1,5,10
  • Silicon Image Sil5723 controller:
    - 2 x SATA 3.0 Gb/s port
    - Supports RAID 0, 1
Rear Panel I/O Ports

  • 1 x PS/2 Keyboard port(purple)
  • 1 x External SATA port
  • 2 x LAN (RJ45) port
  • 6 x USB 2.0/1.1 ports
  • 1 x IEEE1394a port
  • 1 x Clr CMOS switch
Internal I/O Connectors

  • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
  • 1 x Floppy disk drive connector
  • 1 x IDE connector for two devices
  • 6 x SATA connectors (Blue)
  • 2 x Speeding HDD SATA connectors (Black)
  • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
  • 3 x thermal sensor connectors
  • 1 x IEEE1394a connector
  • 1 x LCD Poster connector
  • 1 x EL I/O Shield connector
  • 1 x Chassis Intrusion connector
  • 24-pin ATX Power connector
  • 8-pin ATX 12V Power connector
  • 1 x En/Dis-able Clr CMOS slide switch
  • System panel connector
Accessories

  • Fusion Block System Accessory
  • Optional Thermal Kit for NB and MOS
  • DIY Pedestal
  • ASUS Optional Fan
  • SupremeFX X-Fi Audio Card
  • External LCD Poster
  • 3 in 1 ASUS Q-Connector Kit
  • UltraDMA 133/100/66 cable
  • Floppy disk drive cable
  • SATA cables
  • SATA power cables
  • 2-port USB2.0 + IEEE 1394a module
  • EL I/O Shield
  • Thermal sensor cables
  • Cable Ties
  • User's manual
Overclocking Features

  • Fusion Block System with optional thermal kit on MOS and NB
  • Extreme Tweaker
  • TweakIt
  • Extreme Engine
    - 16-phase CPU power design
    - 3-phase NB power design
    - 2-phase DDR3 power design
    - ML Caps on CPU, memory and NB respectively
  • Speeding HDD
  • iROG
  • BIOS Flashback
  • Loadline Calibration
  • Intelligent overclocking tools:
    - CPU Level Up
    - Memory Level Up
    - AI Gear 3 + ™
    - ASUS AI Booster Utility
    - O.C Profile
  • Overclocking Protection:
    - COP EX (Component Overheat Protection - EX)
    - Voltiminder LED
    - ASUS C.P.R.(CPU Parameter Recall)
Special Features

  • External LCD Poster
  • Onboard Switches: TweakIt / Power / Reset / Cls CMOS (at rear)
  • EL I/O
  • Q-Fan Plus
  • ASUS EPU-6 Engine
  • ASUS Q-Connector
  • ASUS Fan Xpert
  • ASUS EZ Flash 2
  • ASUS CrashFree BIOS 3
  • ASUS MyLogo3
Form Factor

  • ATX Form Factor
  • 30.5cm x 24.5cm

BilderBilder

Verpackung & Accessoires




Layout



Zusatzkühler für den Betrieb mit Lukü montiert


Bauteile im Detail


Das BiosDas Bios






OC VerhaltenOC Verhalten

Vom Board bereitgestellte Spannungen im Bios:
  • CPU Spannung: 0.85v ~ 2.50v in 0.00625 Volt Schritten
  • CPU PLL Spannung: 1.50v ~ 3.00v in 0.013 Volt Schritten; Standard 1.50 Volt
  • FSB Termination Spannung: 1.10v ~ 2.00v in 0.013 Volt Schritten; Standard 65nm = 1.20 Volt / 45nm = 1.10 Volt
  • DRAM Spannung: 1.50v ~ 2.80v in 0.013 Volt Schritten; Standard 1.50 Volt
  • Northbridge Spannung: 1.25v ~ 2.05v in 0.013 Volt Schritten; Standard 1.25 Volt
  • Southbridge 1.05v Spannung: 1.05v ~ 1.96v in 0.013 Volt Schritten; Standard 1.05 Volt
  • Southbridge 1.50v Spannung: 1.05v ~ 2.05v in 0.013 Volt Schritten; Standard 1.50 Volt
  • NB DDRVref: -157.5mV ~ +200mV in 10mV Schritten; Standard [AUTO]
  • DDR3 Channel A/B Vref: -157.5mV ~ +200mV in 10mV Schritten; Standard [AUTO]
Biostemplate für das Extreme Tweaker Menü:
Code:
Ai Overclock Tuner:
OC From CPU Level UP:
OC From Memory Level UP:
FSB Frequency:
CPU Ratio Control:

- CPU Configuration:
- CPU Clock Skew:
- NB Clock Skew:

FSB Strap to North Bridge:
PCI-E Frequency:
DRAM Frequency:
DRAM Command Rate:
DRAM Timing Control:
- CAS# Latency:
- RAS# to CAS# Delay:
- RAS# PRE Time:
- RAS# ACT Time:
- RAS# to RAS# Delay:
- REF Cycle Time:
- Write Recovery Time:
- Read to PRE Time:
- Read to Write Delay(S/D):
- Write to Read Delay(S):
- Write to Read Delay(D):
- Read To Read Delay(S):
- Read To Read Delay(D):
- Write To Write Delay(S):
- Write To Write Delay(D):
- Write to PRE Delay:
- Read to PRE Delay:

DRAM Static Read Control:
DRAM Dynamic Write Control:

DRAM Skew Control:
- DRAM CMD Skew on Channel A/B:
- DRAM CLK Skew on DIMM A1/A2/B1/B2:
- DRAM CTL Skew on DIMM A1/A2/B1/B2:

Ai Clock Twister:
- Ai Clock Skew for Channel A:
- Ai Clock Skew for Channel B:

Ai Transaction Booster:
- Common Performance Level:
- Pull-In of CHA PH1:
- Pull-In of CHA PH2:
- Pull-In of CHA PH3:
- Pull-In of CHA PH4:
- Pull-In of CHA PH5:
- Pull-In of CHB PH1:
- Pull-In of CHB PH2:
- Pull-In of CHB PH3:
- Pull-In of CHB PH4:
- Pull-In of CHB PH5:

EPU II Phase Control:

CPU Voltage:
Load-Line Calibration:
CPU PLL Voltage:
FSB Termination Voltage:

- CPU GTLVref (0):
- CPU GTLVref (1):
- CPU GTLVref (2):
- CPU GTLVref (3):

North Bridge Voltage:
DRAM Voltage:

- NB DDRVref:
- DDR3 ChannelA Vref:
- DDR3 ChannelB Vref:

South Bridge 1.5 Voltage:
South Bridge 1.05 Voltage:

CPU Spread Spectrum:
PCIE Spread Spectrum:

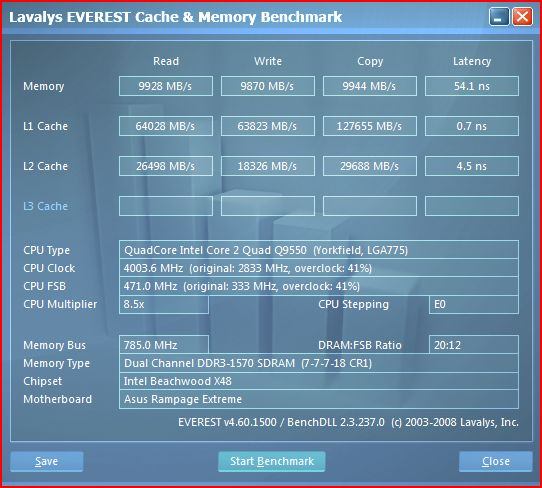

Ein paar OC Ergebnisse von OnePageBook (OCX)

500FSB Everest & Orthos:


600FSB Everest & Orthos:



Speicher KompatibilitätslisteSpeicher Kompatibilitätsliste
2x1024MB Kits
  • 2x1GB Kit CompuStocx Diablo PC3-16000 (Micron D9GTR)
  • 2x1GB Kit OCZ Intel Extreme PC3-12800
  • 2x1GB Kit Patriot Viper PC3-12800
  • 2x1GB Kit Patriot Viper PC3-14400
  • 2x1GB Kit Patriot Viper PC3-15000 (Micron D9GTR)
  • 2x1GB Kit TeamGroup Xtreem PC3-12800 (Micron D9GTR)
2x2048MB Kits
  • 2x2GB Kit Adata XSeries PC3-12800
  • 2x2GB Kit Chaintech APOGEE GT Blazer PC3-14400
  • 2x2GB Kit CompuStocx Diablo PC3-16000 (Micron D9GTR)
  • 2x2GB Kit OCZ Intel Extreme PC3-12800


Passende Kühler (Lukü)Passende CPU Kühler (Lukü)

Luftkühler:
  • Zalman CNPS 9500 AT


FAQFAQ

F: Wie funktionieren die GTL Einstellungen?
A: Beim Rampage Extreme funktioniert dies über einen festen GTL Multi und einer justierbaren Spannung (-155mV bis +155mV).

Die festen Multis sehen wie folgt aus:

  • CPU 0 = 0.635
  • CPU 1 = 0.67
  • CPU 2 = 0.635
  • CPU 3 = 0.67

Die GTL Voltage wird so eingestellt / berechnet:

  • VTT (FSB Spannung) x GTL Multi +/- xxx mV = GTL Spannung
  • 1.16v (VTT) x 0.635 (Multi) - 25mV (Spannung) = 0.7116v

F: Ist mein altes Backplate noch ohne weiteres nutzbar?
A: Aufgrund des zusätzlichen Fujitsu Chips auf der Rückseite des Sockels kann man nicht ohne weiteres jedes Backplate
nutzen oder man muss es bearbeiten. Für diejenigen die sich lieber ein passendes Kaufen weil sie nicht die möglichkeit
haben es zu bearbeiten hat der User "Navigator1" ein passendes rausgesucht, hier der Link zu dem passenden Post


DownloadsDownloads
Bios Downloads (Flashen auf eigene Gefahr!)
Treiber & restliche Downloads

[/blockquote]

ok damit kann ich leben...ich habe heute eh keine zeit mehr...Aber hier müssen einfach mal wieder Neuigkeiten her, ausserdem brauche ich nochmal andere die sich mit dem Quad OC aufem RE beschäftigen, ich brauche mal Leute zum Erfahrungsaustausch!

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Falls jemand eine Backplate sucht die geradezu für das Rampage Extreme gemacht worden ist!

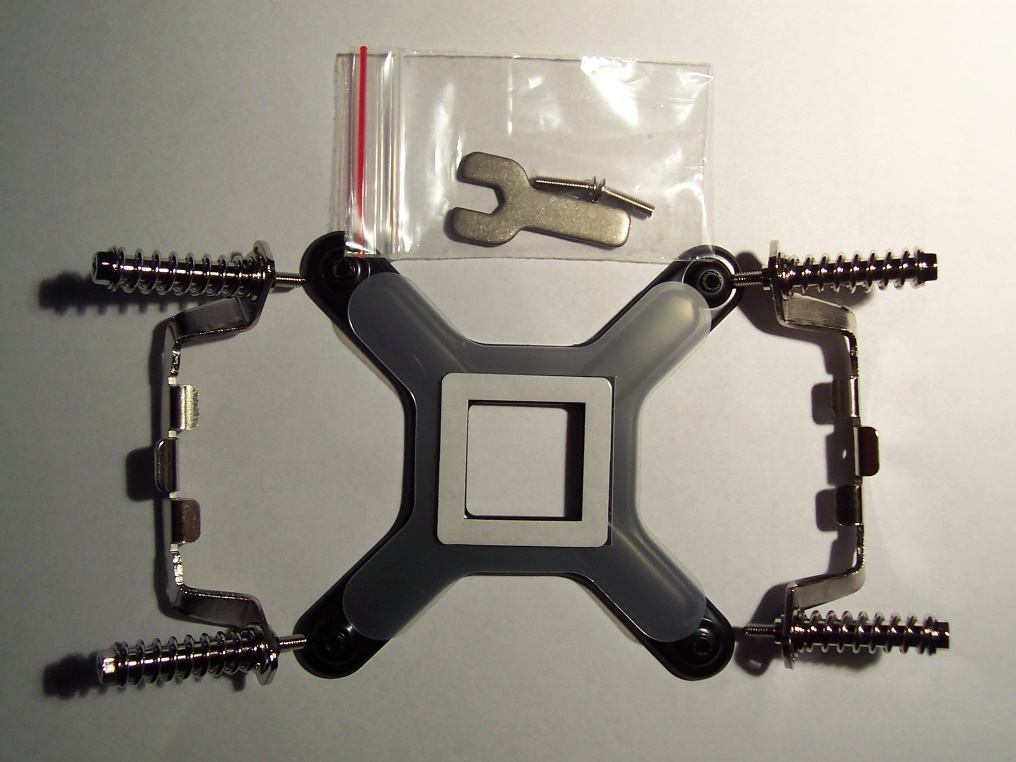

Es handelt sich hierbei um einen Kühler Adapterkit von XIGMATEK der auf den Namen CROSSBOW hört und den es als ACK-17753 und als ACK-17751 gibt, aber die Backplate ist die selbe, einen Unterschied gibt es nur an der Halteklammer für den Kühler ;)

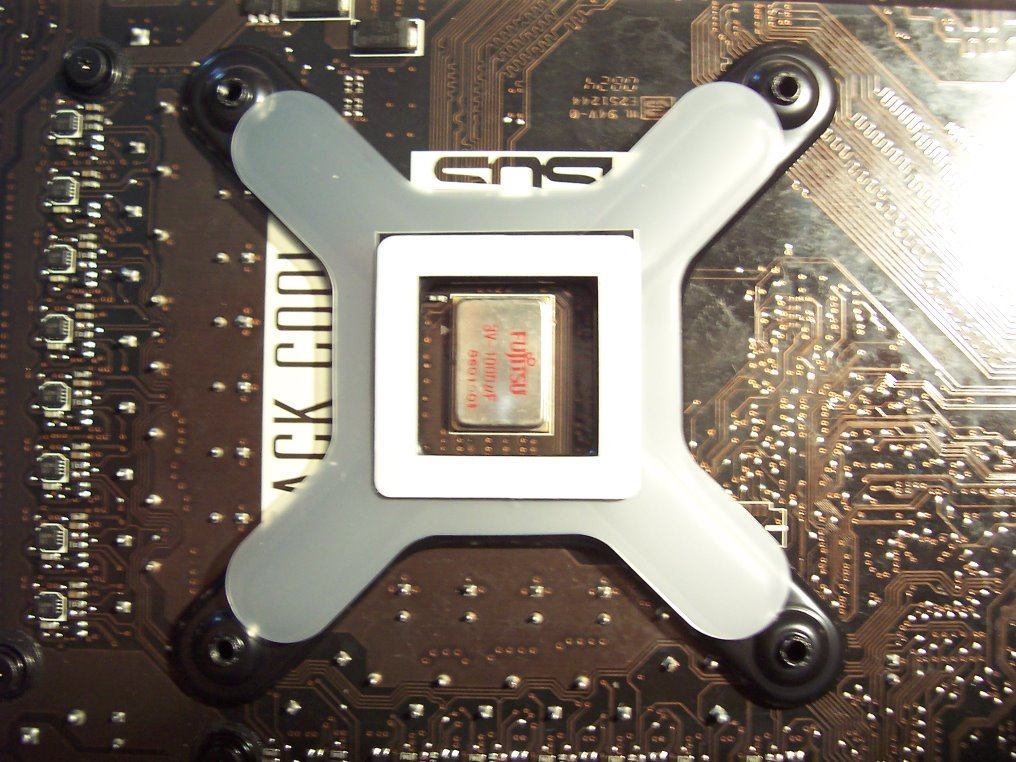

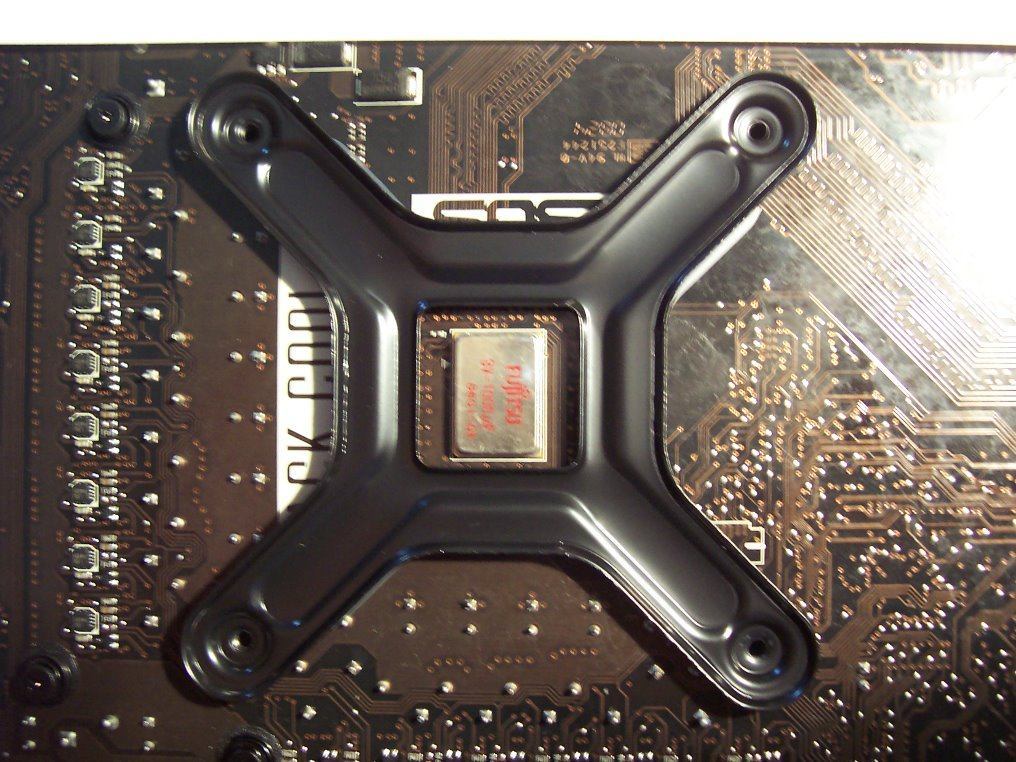

Anhang anzeigen 75300 Anhang anzeigen 75301 Anhang anzeigen 75302

Anhang anzeigen 75303 Anhang anzeigen 75304

Die Platte passt so gut als sei sie von ASUS für dieses Board gemacht worden, es muss nix verändert werden und sie ist von überzeugender Qualität, zu einem Preis um die 4,50 Euro ;)

Wer da nicht zugreift ist selber schuld :fresse:

Ich weiß nicht ob das schon kommentiert worden ist, denoch würde ich gerne wissen ob dieses Kit egal mit welchem Kühler in verbindung gebracht werden kann oder lediglich mit dem Hersteller XIGMATEK. Falls ja, dan würde ich gerne noch wissen welchen man nehmen sollte?

lg

also generell passt es mit den meisten Kühlern, musst möglicherweise ein wenig (wirklich wenig) basteln!
Ich habe die Backplate gekauft...da sind in jedem Loch Gewinde drin, die passten nicht mit meinen Schrauben, also habe ich die Gewinde mit nem Akkuschrauber ausgebohrt auf 4mm Loch Durchmesser und dann die normalen Schrauben die bei meinem Kühler (EK-Supreme) dabei waren von hinten durch die Backplate gesteckt. So dass sie jetzt als Stehbolzen neben dem Sockel hochkommen. Wie das bei Luftkühlern ist kann ich nicht sagen, ich hatte schon so lange keinen mehr - mit den richtigen Schrauben und ein wenig Fummelei sollte das aber auf jeden Fall klappen!

Ich weiß nicht ob das schon kommentiert worden ist, denoch würde ich gerne wissen ob dieses Kit egal mit welchem Kühler in verbindung gebracht werden kann oder lediglich mit dem Hersteller XIGMATEK. Falls ja, dan würde ich gerne noch wissen welchen man nehmen sollte?

lg
Also bei dem Swiftech Apogee GTX passen sogar die orginal Schrauben...
Backplate "ankleben", anschrauben, fertig !

Lohnt es sich vom Rampage Formula (DDR2) aufs Extreme (DDR3) zu wechseln für einen Quad Extreme Besitzer? Wird wohl nicht viel mehr Leistung bringen oder? Möchte eigentlich erstmal beim LGA 775 Sockel bleiben und meinen QX9650 weiter testen.

Zuletzt bearbeitet:
ehrlich gesagt: lohnt sich wohl eher nicht, wenn du nen lohnenden wechsel vollziehen willst, schau mal bei den P45 Boards von GB - das EP45 Extreme oder das UD3R/P sind gute Quad OC Boards.

@hIr0

das lohnt sich auf keinen fall. der speed-unterschied ist maginal und nicht zum merken. da du einen qx hast bist du auch nicht auf hohen fsb angewiesen.
dann bringts noch weniger bis nichts.
wäre wirklich nur geld zum fenster rausgeschmissen.
beim dual core hätte ich gesagt dass ein rasmpage extreme sehr viel bringt weil es einen fsb von mehr als 600 schafft mit einem dual core aber mit eine quad bringt es kaum mehr als ein normales rampage. fsb 500 sind kaum möglich. ich hatte selbst ein RE.

Zuletzt bearbeitet:
hi,
Hab jetzt erstmal meinen QX9650 mit dem multi hochgezogen bis 3600mhz, ram lüppt mit 720mhz 2:1 modus.

aber wenn ich den multi von 10 auf 10,5/11 stelle bootet er nicht mehr, wie komm ich nur weiter nach oben?

Ich habe dir doch neulich meine settings für 4GHz geschickt (oder nicht?!). Damit kannste erstmal anfangen. Und sieh zu dass du FSB 500 stable bekommst... da will ich auch mal hin irgendwann.

Ich habe dir doch neulich meine settings für 4GHz geschickt (oder nicht?!). Damit kannste erstmal anfangen. Und sieh zu dass du FSB 500 stable bekommst... da will ich auch mal hin irgendwann.

danke dafür, aber jetzt hab ich nen quad9650 zum testen und da komm ich net weiter.
aber mom...teste mal kurz deine liste.

So, ich habs soweit hinbekommen.



Aber bekomme den ram/fsb net weiter hoch, alles drüber hinaus gibt bluescreen.
was kann ich noch machen?

Zuletzt bearbeitet:
Ok, ist es egal ob ich das Crossbow mit 3 Heatpipes nehme oder mit 4 Heatpipes? (ich verwende kein Kühler des Herstellers)

lg
Soweit ich weiß unterscheiden sich die sich dann nur in der Breite der Halteklammern auf der Oberseite.
Also wenn es dir nur um die Backplate geht, dann ist das Wurst. ;)

hab seit ner woche ein knacken in den lautsprechern beim surfen im internet von meiner
soundkarte.
woher kommt das, kann man das nicht irgentwie beseitigen?

mfg
web

Zuletzt bearbeitet:
Hiho Jungs

Jetzt muss ich hier nochmal nachfragen an die OC experten.

Und zwar System steht unten im Link.

Ich hab versucht meinen E8400 auf 4ghz zu quälen. Nur leider schaff ich es einfach nicht da er sobald ich schon ins Windows reingehen will nen Bluescreen mit sich bringt oder eben der Rechner geht erst gar nicht an und der LCD Poster zeigt mir ein Ram Problem an.
Das Problem is glaub ich nicht der Prozessor sondern meine OCZ Reaper DDR2 800 Ram die sobald ich nur bissl MHZ anheb sofort fehler verursachen.
ich benutze diese Ram: http://www.ocztechnology.com/products/memory/ocz_ddr2_pc2_6400_reaper_cl4_4gb_edition

Ich hab nun im Bios folgendes probiert:

9x Multiplikator
400 CPU FSB
FBS = 400x9 = 3600mhz (hab immer 5 mehr gesteigert... selbst bei 405 kann ich es schon vergessen. Sprich sobald ich meine OCZ Reaper auf 805mhz steigere. Die Ram sind sozusagen nur auf 800mhz stabil)
VCore = 1,280
Ramsetting hab ich folgende probiert: 4-4-4-15, 5-5-5-15 und 6-6-6-18 (CR = 2)




Wäre für jede Hilfe dankbar und hab leider nicht soviel erfahrung beim OCn.

Mfg

Zuletzt bearbeitet:
@Demo: wieviel Spannung bekommen die Reaper? geh da zum testen mal ans maximal erlaubte (Achtung falls das Board overvolted - also Windows Werte sind relevant)

Jo entschuldigt
Hab danach beim abschicken erst gesehn das das der falsche Thread ist. Aber die mainboards heisen ja auch ziemlich gleich. War wohl die müdigkeit :)

webforhunter was soll das denn jetzt? Das hat er doch schon im November gepostet...meinste nicht das Problem ist mittlerweile erledigt?

webforhunter was soll das denn jetzt? Das hat er doch schon im November gepostet...meinste nicht das Problem ist mittlerweile erledigt?

sorry, habs auch gerade gesehen. :d


Mal wieder ein Bench vom QX9650


Gruss
web

Zuletzt bearbeitet:
hi,

hat jemand schon das 1003 im gegensatz zum 0901 getestet ??


Eizzi

nee im direkten Vergleich nicht. Aber 1003 läuft Prima.
Und für Webforhunter noch nen Screen...


Anhänge

  • MemBench.JPG
    53,7 KB · Aufrufe: 68
Danke, brodtwaage!
Schöner Screenie!

Ich habe mal nen kleines aber nicht ganz unbedeutendes Problem:
Maschine läuft Prime SMALL, LARGE u. CUSTOM mehr als komplett durch... bei den GTL´s war ich mir ursprünglich sicher sie gut gefunden zu haben.
Jetzt habe ich aber das Problem, dass er von Zeit zu Zeit, sowohl unter Last wie auch im IDLE rebootet oder eine Bluescreen(IRQL_NOT_LESS_OR_EQUAL - deutet doch auf Treiberprobs hin oder?) auswirft (maximal 1-2 mal am Tag - aber meistens sitze ich nicht davor und dann bekomm ich nicht mit wieso er neustartet).
Erst dachte ich ja es liegt an meiner völlig verwarzten Vista 32 Bit Installation, die dringend mal erneuert werden musste, aber es passiert auch nachdem ich komplett jungfräulich Vista x64 draufgezogen habe - denke daher dass es Hardwareseitig ist.
Ich habe jetzt mal die GTL´s verändert und beobachte mal weiter - hat sonst jemand ne Idee dazu?
Ich kann ja auch aktiv keine anderen Settings testen, wenn er komplett Stable durch alle Primes, IBT´s u.ä. geht aber im IDLE irgendwann hakt?!

Wäre für jede Idee dankbar!

Ein anderes Problem habe ich mit ASUS und meinem anderen RE was inner RMA ist - ich habe definitiv keine Kratzer verursacht, ASUS lehnt jetzt den Austausch ab, weil Leiterbahnenn zerkratzt sind die der USER verursacht haben soll.
Wie kann ich jetzt weiter vorgehen?

Zuletzt bearbeitet:
hi,
wenn Du bluescreens bekommst liegt es immer am RAM b.z.w. settings.
stell einfach die settings eine stufe zurück.

gruss
web

Ich würde auch initial Vorschlagen erst mal ein paar Runden Memtest drüber-laufen zu lassen:
Memtest86
Schick auf DOS-Ebene ;)
Dauert halt ein bissle.
Alternativ MemTest ( also ohne 86 ;) ) kann man auch unter Windows benutzen, aber da taugt eigentlich nur die käuflich zu erwerbende Version richtig...
und für einen komplertten Check würde ich ersteres Prog. empfehlen.
USB-Stick, CD oder Diskette ( wenn du sowas noch hast ) bootfähig machen, MT drauf und fertig... ( starten und schlafen gehen/ spazieren gehen/ Wäsche waschen etc )

bzgl. memtest86 - das mach ich morgen nochmal...habe ich neulich aber schonmal durchgekaut...zwar nur einen kompletten run, aber der war OK!

bzgl. memtest86 - das mach ich morgen nochmal...habe ich neulich aber schonmal durchgekaut...zwar nur einen kompletten run, aber der war OK!
Leider sagt ein einzelner Run recht wenig aus... besonders wenn die Settings grenzwertig sind.
Ich hatte es schon des öfteren, bei denen ich erst Fehler im zweiten oder dritten Durchgang bekam. :hmm:

daher mach ich auch noch nen paar runs wenn zeit ist...derzeit laufen gerade auch s&m und Prime und Memtest

müsste mir icht eigentlich prime instabilitätemn beim RAM im large und custom test aufzeigen?

Zuletzt bearbeitet:
so mein Board läuft endlich komme gerad nur an zwei dingen nicht weiter unzwar 1. leuchtet das Board wenn es aus ist und 2. was muss ich einstellen damit er meine externe eSata platte erkennt?

Na, dann isch ja bald wieder Weihnachten! :haha:

Spass muss sein, ist net schlimm, ist bei mir auch so.

Ähm...einstellen so viel ich weiss musst Du nichts wenn Du USB 2 und Win Vista hast.

web

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
