[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)

Rampage IV Extreme Sammelthread (Intel X79)





​

Bilder Quelle: Asus HP



Specifications

Spoiler

Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links

Spoiler

ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen

Spoiler

Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold

Preissuchmaschine

Spoiler

Geizhals
Idealo
Heise
Hardwareschotte

Reviews

Spoiler

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<



[Tandr]

Dachte es gibt vielleicht schon ne neuere Version

Du kannst LinX selber auf den aktuellen Stand bringen, indem du die darin enthaltenen LINPACK Benchmarks aktualisierst.

Einfach das aktuelle LINPACK Windows Package .zip Version 11.0.1.005 runterladen.
Die im benchmark > linpack Ordner enthaltenen linpack_xeon32.exe und linpack_xeon64.exe in den LinX-Programmordner kopieren bzw. mit den dort vorhandenen austauschen.

Viel Spass



[kemen]

Danke. Habs schon geladen. Dachte es gibt vielleicht schon ne neuere Version.

@kemen
hört sich alles andere als gut an. Hast du irgendeine Vermutung, was es sein könnte? Hört sich irgendwie so an als wenn der Bios Chip im Eimer ist oder so. Bin jetzt gerade auf Arbeit, aber konnte man die Bios Chips nicht tauschen? Hast das mal versucht?

Hallo,
bioschip habe ich gewechselt, keine besserung.
neues board habe ich schon bestellt,
das defekte geht in rma.

gruss kemen



[martricks]

@Tandr
Danke. Werde ich heute Abend gleich mal testen

@kemen
Alles klar. Dann mal Daumen drücken dass du nachher nicht eins über hast. Hätte ich aber genauso gemacht. Weihnachten ohne Rechner geht gar nicht^^



[Tandr]

LinX merkert dann weil noch die Datei libiomp5md.dll fehlt.
Die dann auch aus w_lpk_p_11.0.1.005>redist>intel64>compiler in den LinX Ordner kopieren.



[SVK]

Sooo... mal so in die Runde geworfen;
ich teste grade das 3301 Bios (Standard) und muss sagen; bis jetzt ist es gut und behebt alle Probleme, die ich mit 32xxer hatte. Als da wären Instabilitäten, BSODs über RAM, mehr Spannung an RAM und CPU und einige Probleme mit dem LAN.
Noch läuft Prime, aber ich bin guter Dinge, die alten OC-Settings von den 21xxer Versionen wieder hinzubekommen. Wenn sich das bewahrheitet teste ich mal, ob ich mit der Spannung evtl. sogar tiefer komme.
Wer also auch Probleme mit dem 32xx er hatte, einfach mal die aktuelle Version testen.



[SirOli]

Sooo... mal so in die Runde geworfen;
ich teste grade das 3301 Bios (Standard)

Bei welcher Bios Version hattest du den besten (geringsten) Spannungsbedarf?



[kemen]

@Tandr
Danke. Werde ich heute Abend gleich mal testen

@kemen
Alles klar. Dann mal Daumen drücken dass du nachher nicht eins über hast. Hätte ich aber genauso gemacht. Weihnachten ohne Rechner geht gar nicht^^

Ja,
weihnachten ohne rechner ist mühl.
eine alternative gabs nicht, die asus rampage boards sind die besten.

gruß

kemen



[SVK]

Bei welcher Bios Version hattest du den besten (geringsten) Spannungsbedarf?

Beim 1404 bzw. 2105 waren die Spannungen bei mir am nierigsten. Jetzt muß ich 0,005V mehr geben, beim 3204 waren es 0,01V mehr...
Naja, ich habe aber auch noch meinen C1
Und die 0,005V mehr sehe ich im Augenblick gelassen, da die absulute Spannung damit exakt gleich zur absoluten Spannung mit dem 2105er Bios ist. Scheint so, als hätte das 3301 etwas geänderte Spannungsversorgungswerte.
Aber meinen RAM kann ich jetzt wieder mit 1,495V fahren, ohne dass das Board abschmiert.

Falls jemand ein Messgerät hat und das Bios 3301 installiert ist; messe er mal bitte nach



[kemen]

Hallo,

neues formula (hardwareversand.de ist sehr fix) ist schon eingebaut.
läuft wieder alles bestens.
weihnachten ist gerettet

gruß

kemen



[oelkanne]

bin echt mal gespannt was beim anderen board kaputt war

hihi..endlich Idle -Spannung unter 1,0V =) und max hab ich jetz im OS blos getestet 1,24V



[Maibauer]

Jungs hab mal eine Frage ....
Ich habe im GPUZ stehen das ich Pcie 2.0 habe aber ich habe doch das RIVE und eine GTX670 da sollte doch 3.0 drin stehen und an liegen?
Hab ich was vergessen oder alles auf zu Energiesparend aus gelegt?



[Tandr]

Geforce 600 Series Gen3 Support On X79 Platform



[-- Ganglion1977 --]

PCI Express 3.0 mit LGA2011-Rechner | c't

Aber ich habe da eine Frage die in die ähnliche Richtung geht - meine alten GTX480 werden, wenn ich GPU-Z aufrufe mit PCI 2.0 erkannt, später wechselt die Anzeige in PCIe 1.1 - normal? Stromsparmechanismus?



[Maibauer]

PCI Express 3.0 mit LGA2011-Rechner | c't

Aber ich habe da eine Frage die in die ähnliche Richtung geht - meine alten GTX480 werden, wenn ich GPU-Z aufrufe mit PCI 2.0 erkannt, später wechselt die Anzeige in PCIe 1.1 - normal? Stromsparmechanismus?

Ja beim neuen GPUZ ist ein fragezeichen daneben da kannst du testen ob sie bei belastung in den 2.0 Mode wechselt... dann passt es. ist Stromsparmechanismus.

---------- Post added at 14:52 ---------- Previous post was at 14:51 ----------

Geforce 600 Series Gen3 Support On X79 Platform

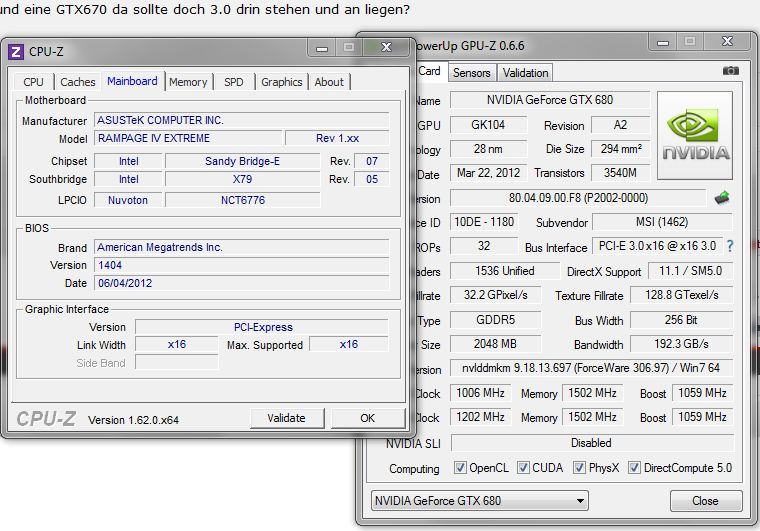

Anhang anzeigen 217198

Dank dir wusste doch das ich mal was irgendwo gelesen hatte.
Hast du es schon getestet?



[Tandr]

Ja, das Bild oben im Anhang ist von mir.



[-- Ganglion1977 --]

okay, dann ist ja alles gut



[Maibauer]

Ja, das Bild oben im Anhang ist von mir.

Das Bild hatte ich gar nicht gesehen
Danke
Probleme hattest du noch nicht mit 3.0 gehabt oder?



[Tandr]

nope



[Tenchi Muyo]

Hilfe!

Bekommt man irgendwie wieder das 2105er Bios drauf?

Habe das 3301er installiert das braucht voll lange beim booten in Win 8 - wenn ich das 2105er draufspielen will geht das nicht wegen "Bios outdated"



[oelkanne]

Hilfe!

Bekommt man irgendwie wieder das 2105er Bios drauf?

Habe das 3301er installiert das braucht voll lange beim booten in Win 8 - wenn ich das 2105er draufspielen will geht das nicht wegen "Bios outdated"

mal ne ganz dumme frage nebeher...

is das dann ned bios-flashback funktion??



[Fresh_Thing]

Hast das nicht auf dem 2. Bios Flashblock?
Kannst doch auf dem Board 2 Bios Versionen laden



[Tenchi Muyo]

Mit dem Bios-Flashback geschafft!

Habe die BRenamer.exe vom 3301er Bios in den Ordner vom 2105er Bios kopiert und gestartet.

Dadurch wurde das Bios auf R4E.CAP umgenannt. Das ganze dann auf einen USB-Stick kopiert (im Root Verzeichniss) und 3 Sekunden die ROG Taste gedrückt - und gewartet.


@oelkanne

Hatte zuerst versucht ganz normal im Bios das alte Bios zurückzuflashen, was ja leider nicht ging. Mit der von Dir gennanten Flash-Back Funktion klappte es zum Glück,
gut zu wissen wie das jetzt geht.

@Fresh_Thing

Jau stimmt! Force Bios 2 to boot.



[Tenchi Muyo]

Ja, es war so einfach wie es sich anhört!

Wichtig nur:

solange warten bis nichts mehr blinkt am Mainboard und USB Stick!

Hier hatte ich die nötigen Infos dazu her:

http://event.asus.com/2012/mb/USB_BIOS_Flashback_GUIDE/

Was mir anfangs nicht so direkt klar war, dass ich die ROG Taste drücken musste.



[oelkanne]

und auf welches sollte man dann inzwischen flashen?



[Maibauer]

Auf das 34er oder beim 21er bleiben



[aldeseele]

Ich selbst habe das 3301 drauf und damit laufen auch wieder meine alten OC Einstellungen wie beim 2105. Beim 3204 brauchte ich mehr VCore. Alles in einem bin ich mit dem 3301 zufrieden, nur mein NT hat jetzt leider ne Macke Trotzdem allen "Frohe Weihnachten"



[oelkanne]

ui von 1202 auf 3204



[Xanathos]

Rampage IV Extreme BIOS 3301

*If your BIOS version is 1404 or older, please install the BIOS Converter first before you update the BIOS.



[oelkanne]

Rampage IV Extreme BIOS 3301

*If your BIOS version is 1404 or older, please install the BIOS Converter first before you update the BIOS.

hoffe meinst jetzt ned mich ?

oder was heist des nu genau??



[Xanathos]

War nur ein Hinweis.
Nicht mehr und nicht weniger.
