[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)

Rampage IV Extreme Sammelthread (Intel X79)





​

Bilder Quelle: Asus HP



Specifications

Spoiler

Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links

Spoiler

ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen

Spoiler

Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold

Preissuchmaschine

Spoiler

Geizhals
Idealo
Heise
Hardwareschotte

Reviews

Spoiler

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<



[Dancop]

Weiß jemand ob es einen Coldbug bei 3930K gibt ?
Ich will meine 3930k für 24/7 unter ne kokü setzen.
Hat da jemand Erfahrung ?

Wofür? ?? Um dann auch zu primeln bis der Arzt kommt?



[Heusti]

Wofür? ?? Um dann auch zu primeln bis der Arzt kommt?

Was findest du denn schlimm beim Primen?

Ist fürs Benchen gedacht.



[Fresh_Thing]

Stimmt, Kokü und primeln würd ich net tun, da kannste höchstens kurz was Benchen sonst haste net lange was von der Cpu.



[oelkanne]

wenn keiner was zu meinen bios screens sagt kann ich dann davon ausgehen das eigentlich alles stimmt??



[Heusti]

Stimmt, Kokü und primeln würd ich net tun, da kannste höchstens kurz was Benchen sonst haste net lange was von der Cpu.

Ok, was würde da gegen einen Prime Run sprechen mit einer kokü?
Ist ja alles gut auf dem
Mainboard isoliert..



[Fresh_Thing]

Ach weiste was, hab keinen bock auf solche diskusionen.
Knall da mal ruhig 2V drauf, ist ja alles gut isoliert ...
Ich geh ne runde fahrrad fahren.



[Heusti]

Ach weiste was, hab keinen bock auf solche diskusionen.
Knall da mal ruhig 2V drauf, ist ja alles gut isoliert ...
Ich geh ne runde fahrrad fahren.

Wo schreib ich da was von 2V ?
Ich seh mal in meinen Beiträgen nichts.
Die CPU wird nicht mehr als 1,375V sehen.



[Dancop]

Ist der Wahnsinn...Du kaufst Dir alles mögliche und hast zwei wahnsinns Systeme....und bist ununterbrochen am Primeln...was einem das gibt, kann ich nicht nachvollziehen????



[Heusti]

Ist der Wahnsinn...Du kaufst Dir alles mögliche und hast zwei wahnsinns Systeme....und bist ununterbrochen am Primeln...was einem das gibt, kann ich nicht nachvollziehen????

Ist doch gar nicht wahr Daniel.
Ich bin Kein Dauer primer..



[Dancop]

Aber es kommt so rüber

Gesendet von meinem GT-N7100 mit der Hardwareluxx App



[Maibauer]

Daniel muss gerade was sagen
Er bencht den ganzen tag



[-- Ganglion1977 --]

Ich geh ne runde fahrrad fahren.

ja das ist das sinnvollste heute ich habe imo null Interesse mehr an Hardware. Hätte den 3930k doch abgeben sollen. Der Rechner ist eh kaum in Verwendung. Aber ich bin nicht böse drum, bin wohl so langsam zu alt dafür



[Heusti]

Aber es kommt so rüber

Gesendet von meinem GT-N7100 mit der Hardwareluxx App

Nene...sollte es nicht.
Ne kokü kann man ja 24/7 nutzen.

Die frage war nur, ob es ein Coldbug gibt bei dem 3930K
Und Kälte tut der Hardware nur gut.
Das erhöht die lebensdauer.
Es muss alles nur gut isoliert werden. (Luftdicht)

Und wie Atur drauf kommt der CPU 2V zu geben, is mir ein Rätsel.
Die CPU bekommt nicht mehr als 1,375V
Ich will nur ein Vergleichstest machen, wie die CPU unter Kälte @5GHZ läuft.
Evtl en kleiner Prime Run.
Aber nur EINEN.
Dann kommen benchs.



[Tenchi Muyo]

Jemand das Rampage IV Extreme BIOS 3602 getestet?



[BulliT]

ja das ist das sinnvollste heute ich habe imo null Interesse mehr an Hardware. Hätte den 3930k doch abgeben sollen. Der Rechner ist eh kaum in Verwendung. Aber ich bin nicht böse drum, bin wohl so langsam zu alt dafür

Schliesse Mich zu 100% an Grosser



[Maibauer]

Mee too

Mit 2 zwergen Zuhause bleibt einfach keine Kohle und Freizeit für den PC über
Nur ab und zu etwas zocken und gut.



[Maibauer]

Meine läuft die 5GHZ mit 1,336V und wird mal im Urlaub richtig ausgelotet.
Da geht noch was.
Mit den Domis Platinum konnte ich mit der Vcore noch etwas runter.

Nutz mal ne gescheite Prime Version. Nimm mal ab Version 27.3 eine und schau wie weit du damit kommst. und update mal dein Bios.



[Heusti]

Nutz mal ne gescheite Prime Version. Nimm mal ab Version 27.3 eine und schau wie weit du damit kommst. und update mal dein Bios.

Hab jetzt das 3404 drauf.
Warum anderes Prime nutzen?
Alles was bei mir mit 26.6 Bullid 3 64 BIT Stabil is, läuft auch..
Games, Benchmarks... alle Anwendungen.


Habe die kokü dran..

kleiner Prime Test mach ich.
Habe 5 Stunden lang das Mainboard Isoliert



[Maibauer]

Weil mit der 27.3 die cpu erst richtig ausgelasstet wird (Befehlssätze)
Versuch es einfach mal
Mfg



[Heusti]

Weil mit der 27.3 die cpu erst richtig ausgelasstet wird (Befehlssätze)
Versuch es einfach mal
Mfg

Ok.
Aber wie gesagt. Was bei mir 26.6 Stabil ist, ist Stabil....

Ich teste es aber mal..
Mit der Kokü kann man ja einiges testen nun

---------- Post added at 15:01 ---------- Previous post was at 14:08 ----------

So.

Der erste run mit KOKÜ ist durch.
Sieht doch Hammer aus.


i7-3930k|5000Mhz|1,304|50|100|2133Mhz|ASUS Rampage IV Extreme|Kokü |L204B759|Tray|Heusti



[MKroenke]

Weil mit der 27.3 die cpu erst richtig ausgelasstet wird (Befehlssätze)
Versuch es einfach mal
Mfg

Kannst dir sparen, ich hab auch schon versucht das zu erklären. Man könnte fast meinen, dass es einigen hier nur darum geht 5GHz mit möglichst wenig VCore auf dem Screen zu haben. Ob das ganze dann tatsächlich auch mit AVX noch stabil ist scheint nicht wirklich eine Rolle zu spielen.



[Heusti]

Kannst dir sparen, ich hab auch schon versucht das zu erklären. Man könnte fast meinen, dass es einigen hier nur darum geht 5GHz mit möglichst wenig VCore auf dem Screen zu haben. Ob das ganze dann tatsächlich auch mit AVX noch stabil ist scheint nicht wirklich eine Rolle zu spielen.

Das wird mit AVX sicherlich nicht Stabil sein.
Wie gesagt ich nutze kein AVX. Von daher kann es mir egal sein.
Wenn es mit 26.6 Stabil ist und in Games, dann is es so...



[n0ti]

Jemand das Rampage IV Extreme BIOS 3602 getestet?

ich wollts gerade drauf machen, da kommt aber eine meldung, "ES IST KEIN EFI BIOS" und abbruch.

gruß



[Heusti]

Hier ma ein 4800er Screen.
Konnte mit der Vcore bei dem 4,8GHZ Run von 1,3v auf 1,25V runter..

i7-3930k|4800Mhz|1,256|48|100|2133Mhz|ASUS Rampage IV Extreme|Kokü |L204B759|Tray|Heusti



[Ra1St]

ich wollts gerade drauf machen, da kommt aber eine meldung, "ES IST KEIN EFI BIOS" und abbruch.

gruß

Bei mir läufts gut. Bisher deutlich besser als 3301.



[n0ti]

jungs mal ne andere frage.

habe gerade auf cb gelesen, das ein neue Intel Rapid Storage treiber gibt.

Intel Rapid Storage-Technologie Download - ComputerBase

welche davon gelten für das Rampage Formula IV x79 und muss man x64 und x86 installieren oder reicht nur das x64 ?



[toyzruz]

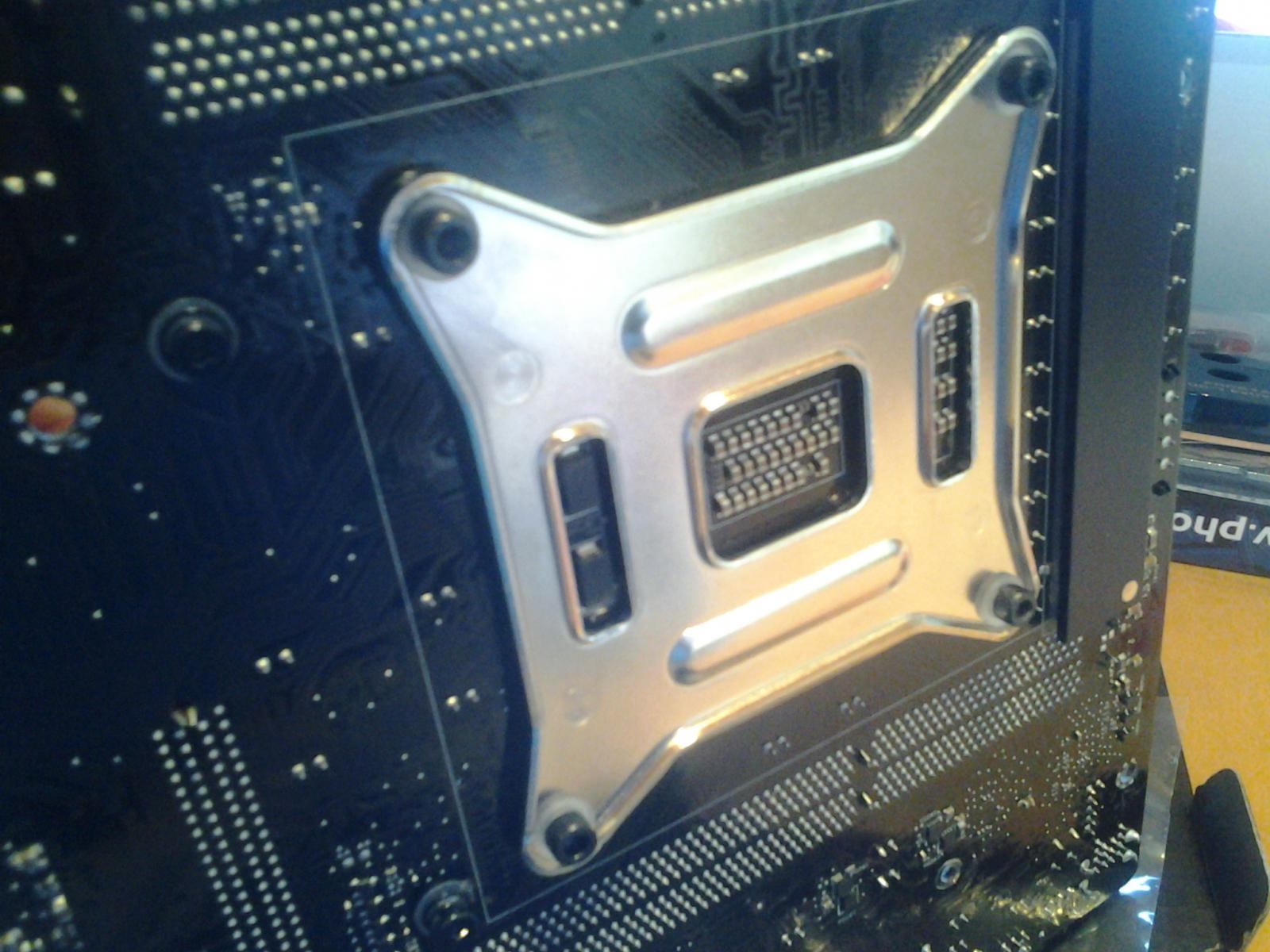

kann ich das so machen für den Wasserkühler?



[Maibauer]

Jo.



[-- Ganglion1977 --]

klar, warum nicht?



[toyzruz]

Ich war mir nicht so sicher weil ich nicht wusste wie ich diese Standard Platte von der Rückseite abbekommen kann. Ich hätte auch noch eine passende back plate vom CPU wasserkühler.

Gesendet von meinem GT-P3100 mit der Hardwareluxx App

---------- Post added at 16:26 ---------- Previous post was at 12:27 ----------

Für was brauch ich dann eigentlich die Backplate von Phobya, wenn dass Board ne "eigene" mitbringt?
Hat die hauseigene Backplate irgendwie Kontakt zum Board... wegen leiten...? (Bin gerad biss übervorsichtig I know)
