[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)

Rampage IV Extreme Sammelthread (Intel X79)





​

Bilder Quelle: Asus HP



Specifications

Spoiler

Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links

Spoiler

ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen

Spoiler

Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold

Preissuchmaschine

Spoiler

Geizhals
Idealo
Heise
Hardwareschotte

Reviews

Spoiler

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<



[Maibauer]

Cpu temp ist zu hoch wird auch 68 angezeigt aber sind laut ai 43-48
Aux ist die PCH temp in etwa.... mach das ai auf und schau bei Sensoren
Aida muss noch bissl was machen ja... das es nicht angepasst ist merkt man auch an den mem bench


Warum killen die Intel Treiber die ssd ? Und welche alternative nutzt du?



[SVK]

Die Storage Treiber sind ja die für die Enterprise Version. Sobald ich die installiere, läuft die SSD nicht mehr. Da habe ich eine Schreib und Leseraten von max. 4 MB/S
Ich habe erst gedacht, der SATA-Port wäre hin. Ich nutze den Standart MSAHCI Treiber. Kein Ahnung was da abgeht. Bios ist aktuell und steht auf AHCI. Warum der so zusammenbricht, kann ich nicht sagen. Ich bin aber wohl nicht der Einzige, dem das passiert.

*edit; hab grade mal ein wenig gestöbert, da gibt es wohl einen Fehler in der aktuellen Treiberversion Augenscheinlich tritt das mit der aktuellen Version 3.0.0.1112 auf und soll mit VErsion 3.0.0.2003 behoben werden. Mal sehen



[Maibauer]

Hatte mich schon gewundert warum ich im 4k schreiben zeitweise nur 4mb hatte....
Gut kommt er heute Abend runter ....
Danke für den tipp..

---------- Beitrag hinzugefügt um 19:44 ---------- Vorheriger Beitrag war um 19:41 ----------

Ach was ich noch fragen wollte, hast du mal ein AS SSD bench Bild für mich?
Mich interessiert die Corsair Pro auch



[SVK]

So, hab grade mal die v3.0.0.2003 getestet; das gleiche in grün, kann man knicken. Mit dem Treiber ist eine normale Festplatte schneller. AS SSD kann ich machen, muß ihn nur kurz laden

Nachgereicht der AS SSD Screen. Da geht noch was, wenn der RST greifen und nicht killen würde



hab grade gesehen, dass meine Version etwas alt ist; das hier ist ein Bench mit der aktuellen AS-Version



[MKroenke]

Mhh, komisch. Ich hab mit dem Treiber keinerlei Probleme. Crucial C300 128GB hier, am SATA6G1. Habt ihr Hotplug evtl. an? Hab das bei mir aus.



[Arach2007]

Hm, na ich bin bei ca 300 mb lesen/schreiben, scheint aber irgendwas auch nicht zu stimmen...



[SVK]

Habt ihr Hotplug evtl. an? Hab das bei mir aus.

Nein, das Bios ist, was die AHCI Einstellungen angeht, quasi jungfräulich. Wie gesagt, der Intel RST Enterprise geht gar nicht. Wer Probleme hat; auf den MSAHCI gehen und testen, damit sollten die Wert wird OK sein. Schade, denn die RST pushen schon etwas. So sie denn laufen
Ha, das ist ein Fall für Pinky

Wer testet freiwillig den 11.5.0.1109_Alpha?



[Maibauer]

So, hab grade mal die v3.0.0.2003 getestet; das gleiche in grün, kann man knicken. Mit dem Treiber ist eine normale Festplatte schneller. AS SSD kann ich machen, muß ihn nur kurz laden

Nachgereicht der AS SSD Screen. Da geht noch was, wenn der RST greifen und nicht killen würde

Danke
Schaut gut aus



[The-Spacehiker]

Ist es normal das ich beim schreiben nur auf 130 im Durchschnitt komme ? OCZ SSD Vertex 3 Max IOPS 120GB

Hier ein Beispiel aus AS SSD Benchmark neuste Version.
Lesen Seq: 528.03 MB/s
Schreiben: Seq 134.03 MB/s
Lesen 4K: 21.01 MB/s
Schreiben 4K: 100.50 MB/s
Lesen 4K-64Thrd: 198.89 MB/s
Schreiben 4K-64Thrd: 113.56 MB/s
Lesen Zugriffszeit: 0.121 ms
Schreiben Zugriffszeit: 0.233 ms



[Maibauer]

Kommt drauf an wie lange du sie schon nutzt
Wenn du sie nicht gerade neu oder die Tage neu eingebaut hast ist es normal da die Sandforce mit der zeit einbrechen.
Neuzustand Links oben Jetzt Rechts unten

---------- Beitrag hinzugefügt um 23:08 ---------- Vorheriger Beitrag war um 23:07 ----------

Nein, das Bios ist, was die AHCI Einstellungen angeht, quasi jungfräulich. Wie gesagt, der Intel RST Enterprise geht gar nicht. Wer Probleme hat; auf den MSAHCI gehen und testen, damit sollten die Wert wird OK sein. Schade, denn die RST pushen schon etwas. So sie denn laufen
Ha, das ist ein Fall für Pinky

Wer testet freiwillig den 11.5.0.1109_Alpha?

Kannst du deine SSD am S6GB Port auslesen mit SSDlife oder CrystalDiskInfo?



[SVK]

Den Status kann ich nicht auslesen, nein. Dazu brauch man wohl den Intel-Treiber... wenn der installiert ist, zeigt Aida64 auch die SSD Temp. an.



[Maibauer]

Nop Liegt wohl am S6GB Port
BZW am Board, bei mir liest er die SSD auch nicht aus und habe den intel drauf

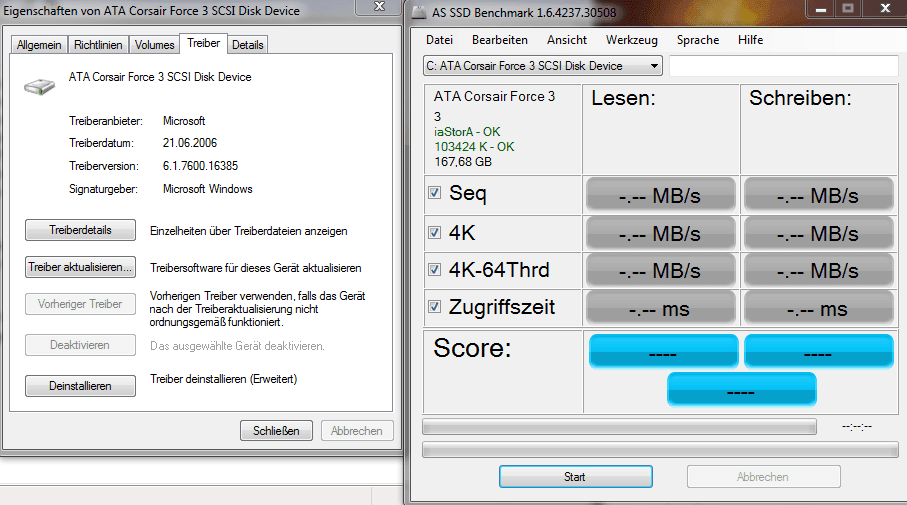

Wie kann ich wieder auf den MSahci wechseln?



[The-Spacehiker]

Kommt drauf an wie lange du sie schon nutzt
Wenn du sie nicht gerade neu oder die Tage neu eingebaut hast ist es normal da die Sandforce mit der zeit einbrechen.

Nein habe sie am Dienstag abend eingebaut.



[Maibauer]

Mmmh Mach mal ein Bild von dem AS SSD Benchmark und lad es hoch oder häng es hier an....



[SVK]

Wie kann ich wieder auf den MSahci wechseln?

Simpel. Erst in der Systemsteuerung den Intel RST killen und neu starten. Danach mal im Geräte-Manager (Controllereinstellungen) nachsehen, ob der MSAHCI Treiber geladen wurde. Wenn dem nicht so ist, dort noch mal den Intel AHCI Treiber manuel deinstallieren (Rechtsklick; deinstallieren) und neu starten. Dann wird der MS Treiber wieder geladen... evtl. dann noch ein Neustart und alles sollte hübsch sein



[The-Spacehiker]

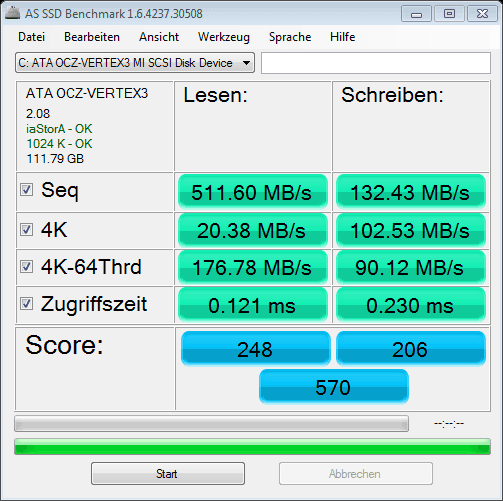

Hier mal einen Screenshot.



[Maibauer]

Simpel. Erst in der Systemsteuerung den Intel RST killen und neu starten. Danach mal im Geräte-Manager (Controllereinstellungen) nachsehen, ob der MSAHCI Treiber geladen wurde. Wenn dem nicht so ist, dort noch mal den Intel AHCI Treiber manuel deinstallieren (Rechtsklick; deinstallieren) und neu starten. Dann wird der MS Treiber wieder geladen... evtl. dann noch ein Neustart und alles sollte hübsch sein

Mmm
Hab ihn deinstaliert aber im AS steht er immernoch , in der Systemsteuerung steht MS



[Maibauer]

Hier mal einen Screenshot.

Anhang anzeigen 168480

Hast du die Strom spar optionen der CPU an ?
Das fälscht das ergebniss manchmal enorm.
Sieht aus als wenn sie etwas eingebrochen ist und du noch die Ernergie Options der CPU alle an hast, und du hast auch den Intel oder?



[SVK]

Mmm
Hab ihn deinstaliert aber im AS steht er immernoch , in der Systemsteuerung steht MS

Dann man im Gerätemanager (Systemsteuerung->Geräte-Manager) deinstallieren. Schau in die angehängte Grafik. Wenn dort der Inteltreiber noch aufgeführt wird, einfach mit Rechtsklick auf den Intelcontroller deinstallieren und neu starten

Hier mal einen Screenshot.

Anhang anzeigen 168480

Dazu sei gesagt; Du hast auch den Inteltreiber drauf, oder? Schon mal mit ATTO geschaut, ob du auf die passenden Werte kommst? Das MUß nämlich immer klappen, Stromsparmodus hin oder her. Wenn du nicht auf deine Standart-ATTO-Werte kommst (also vor allem Schreibwerte) willkommen im Intel RST-SSD-Rampage 4 Bugclub

OH, übrigens sorry dafür, dass ich meine Posts immer editiere; ich bin mit 3 Rechnern am basteln.



[The-Spacehiker]

@ SVK

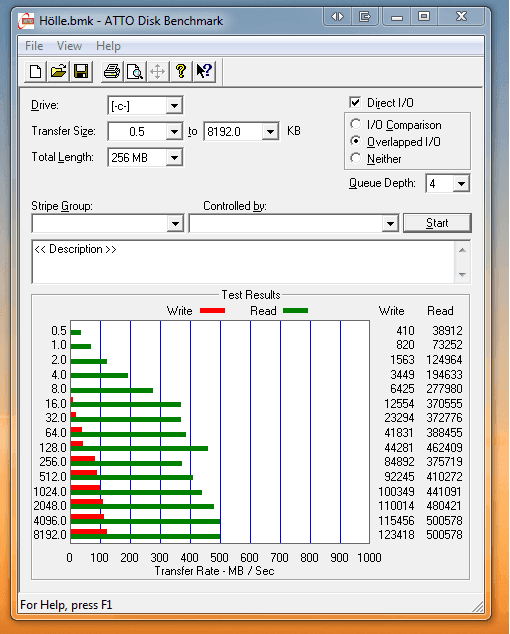

Ja mit ATTO habe ich werte über 500MB/s
Stromsparmodus habe ich nicht an.
Intel ? nein es steht bei mir Asmedia 106x SATA Controller.



[SVK]

@ SVK
Ja mit ATTO habe ich werte über 500MB/s
Stromsparmodus habe ich nicht an.
Intel ? nein es steht bei mir Asmedia 106x SATA Controller.

OKI, dann bist du save. Dann sind deine Werte normal für den AS Bench. Dass sie so niedrig sind liegt daran, dass ATTO ein Benchmark ist, der mit optimalen Daten arbeitet. Der AS-Bench entspricht quasi mehr der "Reallive" Performence
Aber der Asmedia... das muß ich mal testen...



[Maibauer]

@ SVK
Ja mit ATTO habe ich werte über 500MB/s
Stromsparmodus habe ich nicht an.
Intel ? nein es steht bei mir Asmedia 106x SATA Controller.

Dann hast du die SSD am falschen Port Angeschlossen

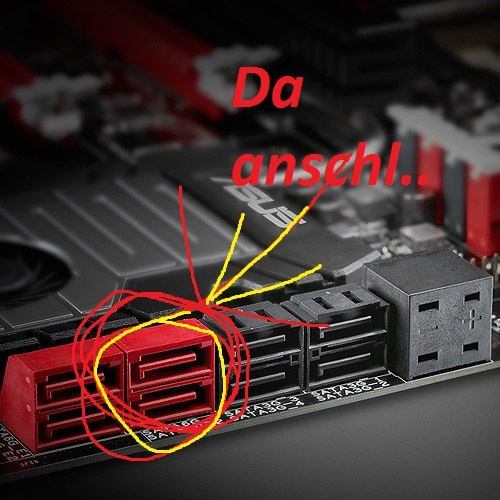

Nicht die Unteren 2 sonder die oberen Roten musst du nehmen



[The-Spacehiker]

@ SVK Danke dann werde ich mich also ab jetzt freuen und den neuen PC geniessen.



[Maibauer]

Schau mal ob du sie da angeschlossen hast



[SVK]

@ SVK Danke dann werde ich mich also ab jetzt freuen und den neuen PC geniessen.

Siehe einen Post über deinem letzten Falscher Port^^



[Maibauer]

@SVK
Also hat jetzt geklappt mit dem löschen.....
Habe sie an den SATA2 Port gehängt , da ging es

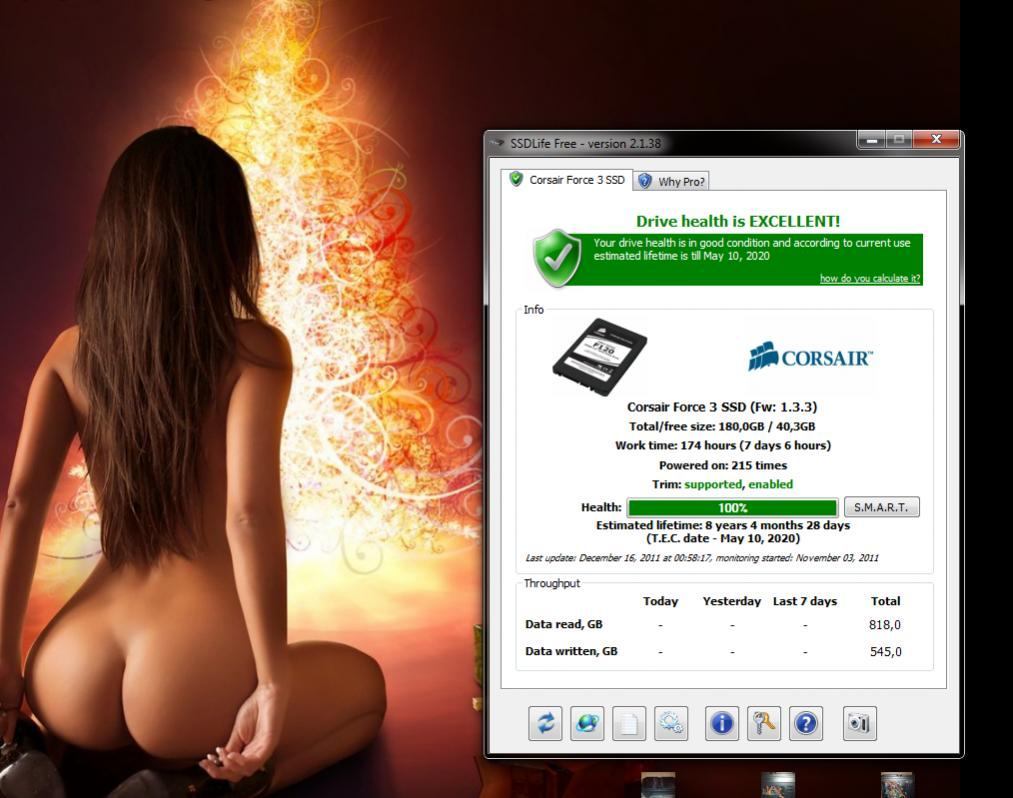

Jetzt erkennt er sie auch wieder im SSDLife und CrystalDiskInfo
Werte Stimmen auch wieder nur die 4K Schreibwerte sind schlechter mit dem MSAHCI aber dafür der rest wieder besser



[The-Spacehiker]

Ja er ist an dem angeschlossen ! SAT6G_1 und nicht am SAT6G_E1

Habe das Intel Rapid Storage instaliert da steht Intel c600 series chipet SATA AHCI Controller und dort sind die festplatten aufgelistet.



[Maibauer]

Dann sollte es richtig sein

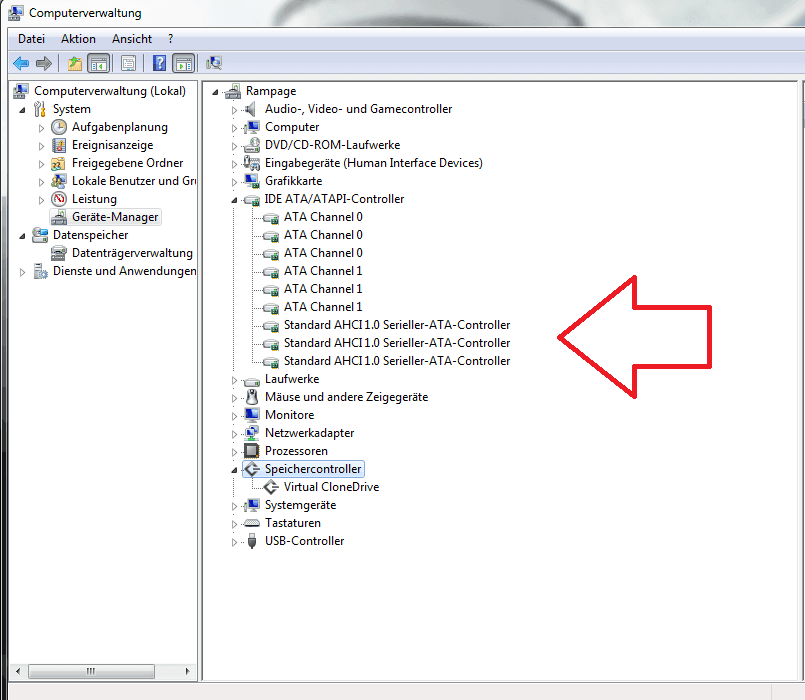

Hast du im Geräte-Manager auch den Punkt " Speicherkontroller" ?
Wenn ja Klick mal drauf dann Treiber und dann deinstallier diesen mal
Dann startet er neu und sollte den MSAHCI laden..



[SVK]

So, ich hatte eben noch mal den neuen IntelTreiber der Asus Seite getestet. Alles Mist

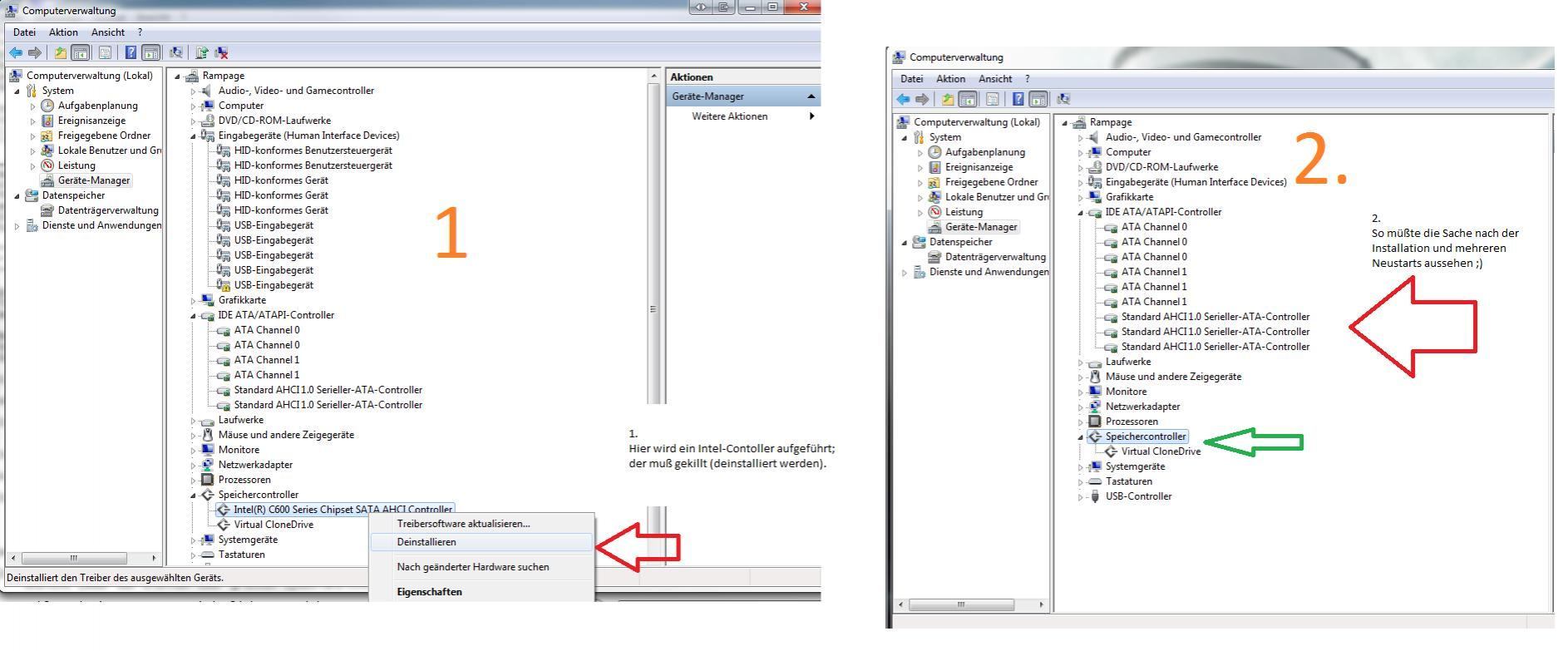

Im Anhang noch mal die Bildchen, wo ihr die Inteltreiber zur Deinstallation findet und ein ATTO-Bench MIT Intel-Treiber. Die Leserate ist OK und würde sich auch noch verbessern. Aber die Schreibrate geht gar nicht. Schon mies, wenn man ein "Early-Bird" ist. Da fängt man sich die Bugs^^



[King-Kizzu]

Hallo zusammen,

hab mal ein paar Fragen zu dem Board.
Und zwar wollte ich mal wissen ob diese Speicher auf dem Board laufen
G.Skill RipJaws-X DIMM Kit 16GB PC3-17066U CL11-11-11-30 (DDR3-2133) (F3-17000CL11Q-16GBXL) | Geizhals.at Deutschland
Wenn nicht wie sieht es mit diesen aus ?
Corsair Vengeance rot DIMM Kit 16GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ16GX3M4X1866C9R) | Geizhals.at Deutschland
Stehen beide nicht in der QVL Liste von Asus darum frage ich.

LG
