[Sammelthread] ASUS ROG Crosshair VII Hero (X470)

ASUS ROG Crosshair VII Hero (X470) Sammelthread + FAQ


Die technischen Daten in der Übersicht:

Hersteller und Bezeichnung
ASUS ROG Crosshair VII Hero (Wi-Fi)
Mainboard-Format ATX
CPU-Sockel
PGA AM4 (für Summit Ridge, Raven Ridge und Pinnacle Ridge)
Stromanschlüsse
1x 24-Pin ATX
1x 8-Pin EPS12V
1x 4-Pin +12V
Phasen/Spulen
14 Stück
(12x CPU, 2x RAM)
Preis
ASUS ROG Crosshair VII Hero: ab 260 Euro
ASUS ROG Crosshair VII Hero (Wi-Fi): ab 279 Euro
Webseite
ASUS ROG Crosshair VII Hero
ASUS ROG Crosshair VII Hero (Wi-Fi)

Southbridge-/CPU-Features
Chipsatz
AMD X470 Chipsatz
Speicherbänke und Typ
4x DDR4 (Dual-Channel), bis effektiv 3.466 MHz mit Ryzen-2000-Serie, bis effektiv 3.200 MHz mit Ryzen-1000-Serie (inkl. Raven Ridge)
Speicherausbau
max. 64 GB (mit 16-GB-UDIMMs)
SLI / CrossFire
2-Way-SLI, 3-Way-CrossFireX

Onboard-Features:
PCI-Express
2x PCIe 3.0 x16 (x16/x8) über CPU
1x PCIe 2.0 x16 (x4) über AMD X470
2x PCIe 2.0 x1 über AMD X470
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen
6x SATA 6GBit/s über AMD X470
2x M.2 M-Key (PCIe 3.0 x4, 1x shared) über CPU
USB
3x USB 3.1 Gen2 (2x am I/O-Panel, 1x über Header) 2x über ASMedia ASM3142, 1x über AMD X470
10x USB 3.1 Gen1 (8x am I/O-Panel, 2x über Header) 4x über CPU, 6x über AMD X470
5x USB 2.0 (2x am I/O-Panel, 3x über Header) über AMD X470
Grafikschnittstellen
-
WLAN / Bluetooth
WLAN 802.11a/b/g/n/ac über Realtek 8822BE, Dual-Band, MU-MIMO,
bis 867 MBit/s, Bluetooth 4.2 (nur bei der Wi-Fi-Version!)
Thunderbolt
-
LAN
1x Intel I211-AT Gigabit-LAN
Audio-Codec
und Anschlüsse
8-Channel ROG SupremeFX S1220A Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
LED-Beleuchtung
RGB-LEDs
2x RGB-Header
2x addr. RGB-Header
FAN- und AIO-Header
1x 4-Pin CPU-FAN-Header
1x 4-Pin CPU-OPT-FAN-Header
3x 4-Pin Chassis-FAN-Header
1x 4-Pin-AIO-Pump-Header
1x 4-Pin-W_Pump+-Header
1x 3-Pin-W_Flow-Header
1x 2-Pin-W_In-Header
1x 2-Pin-W_Out-Header
1x 4-Pin-H_Amp-Header
1x 5-Pin-EXT-FAN-Header
Herstellergarantie: 3 Jahre (nur über Händler)


Unterschiede zum C6H:

- Keine Löcher mehr zum montieren von AM3 Kühlern per Schraubmontage.

- 2 x M.2 und deren Anbindung:

AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
PCIE_x8/x4_2 slot shares bandwidth with the M.2_2 slot.


Asus Support/Bios
ROG CROSSHAIR VII HERO Driver & Tools | Mainboards | ASUS Deutschland


Bios/Screens
folgt ...

Test/Multimedia:
ASUS ROG Crosshair VII Hero (Wi-Fi) im Test - Siebte Generation mit X470-FCH - Hardwareluxx
ASUS ROG X470 Crosshair VII Hero Review | Introduction and Technical Specifications | CPU Mainboard | OC3D Review
ASUS ROG Crosshair VII HERO (Wifi) review - Introduction

Aktuelle Preise:
Mainboard Preisvergleich | Gnstig bei idealo kaufen

Nützliche Tools:
AMD Ryzen Master-Übertaktungstool | AMD
ASUS ZenStates - Overclock.net - An Overclocking Community
http://www.softnology.biz/files.html

- - - Updated - - -

Übersicht kompatibler Ram-Kits über 3200mhz:
G.Skill Trident Z RGB F4-3200C14-16GTZR | 2x8GB | 1Rx8 | kompatibel | Bios 0601 @ 3466 14-14-14-28 Geardown Mode 1.406V, ProcODT = 53.3 Ohm @kamikatze13

Bitte helft mir sammeln, was den RAM angeht, Danke!

Hier können Erfahrungen um das Brett Diskutiert und gesammelt werden.



[Flayer]

Also wird die unter M.2 Karte per SATA Datenkabel verbunden mit einem SATA port? geht das ohne adapter oder wie ist das gelöst?



[webwilli]

Adapter M.2 auf PCIe
SATA Datenkabel vom Board zum Adapter
Hatte ich lange so



[Flayer]

diese art kenne ich nicht....kenne nur die M.2 auf PCIe Karten....und dafür brauch man kein datenkabel....das läuft doch über den PCIe Slot....



[-RAMMSTEIN-]

Hi Leute,

Update meine USB -Discconnect Probleme....

Gestern hatte ich wieder nach ca. 2-3 Wochen wieder disconnects gehabt...

Meine Diagnose war bis jetzt das hinten von den 8 X USB Ports ( USB 3.0) die oben ohne Probleme funktionieren und die unteren 4 hin und wieder aussteigen.

Zuerst hatte ich nur die oberen USB Ports benutzt.... ca 1.5 Wochen ... Ohne Probleme.... Dann zum testen die unteren wieder benutzt.... Lief über 2 Wochen ohne Probleme

und gestern wieder 2 mal USB discconect...

Echt zum verrückt werden... Es kann Wochenlang ohne Probleme laufen , dann gibt es tage , da dreht USB durch...

Habe das gefühl das Mainboard hat ein schuss weg.... Wollte kein Geld für X570 Board ausgeben,,,, aber bleibt mir fast nix anderes übrig...

wobei ich das Gigabyte X470 Board im Auge habe... mache mir aber sorgen ob es rum zickt...

- - - Updated - - -

Update:
HAb vorhin mit Asus Support Telefoniert... Denen erklärt das immer wieder die unteren USB Ports aussteigen... Er meinte sehr ungewöhnlich , und das es warscheinlich an Lötstellen liegen kann und warscheinlich ein Hardware Defekt vorliegt.. ( hat mich gefragt , was ich bis jetzt alles Probiert habe)

Hmmm echt keine Lust, das Mainbaord einzuschicken... Wird doch wieder 3 bis 4 Wochen dauern bis ich meins wieder bekomme



[Mafle21]

ROG CROSSHAIR VII HERO BIOS 2406
1. Improve system stability.
2. Before running the USB BIOS Flashback tool, please rename the BIOS file (C7H.CAP) using BIOSRenamer.

https://dlcdnets.asus.com/pub/ASUS/m...328.1553626300

Version 2406 2019/07/05 14.68 MBytes

ROG CROSSHAIR VII HERO (WI-FI) BIOS 2406
1. Improve system stability.
2. Before running the USB BIOS Flashback tool, please rename the BIOS file (C7HWIFI.CAP) using BIOSRenamer.

https://dlcdnets.asus.com/pub/ASUS/m...328.1553626300



[sprousa]

Drauf gemacht, Wireless Logitech Mouse geht im Bios nicht mehr.



[GuruSMI]

Mein Logitech Trackball ging auch nicht. Aber ich hatte noch die Corsair dran hängen. Und die ging.
Dafür ging die Corsair Strafe nicht. Eine eiligst eingesteckte simple Cherry Steam dagegen pfunzte.



[Dracal2002]

Ich packs nicht die haben es echt gebacken bekommen bei ASUS für 1.0.0.2.
Bin begeistert.

Heute abend wird bestellt...

Zur maus kann ich nichts sagen da ich ausschließlich Tastatur im Bios benutze.



[sprousa]

Wird bald 1.0.0.3 kommen laut dem Typen, der den dram calc gebaut hat. Ebenso ist ein neuer Chipsatz Treiber verfügbar.

Macht es Sinn den Chipsatz Treiber von der Asus Seite zu nehmen oder der AMD?



[Dracal2002]

Ich würde jetzt spontan den von Asus nehmen da dieser zeitgleich mit dem Bios Released wurde.

Wer hat schon alles einen 3000er bestellt?
Ich hab mir jetzt den 3900x wirklich gegönnt. Mal sehen was da dann wirklich geht.



[DragonClaVV]

Diesmal bleibe ich stark und bleib noch eine Weile beim 2700x



[ElBlindo]

Diesmal bleibe ich stark und bleib noch eine Weile beim 2700x

Na dann viel Glück! Ich schaffs einfach nicht hart zu bleiben.................



[webwilli]

Ich würde ja sofort bestellen, aber die Lieferzeit ist schon blöd ^^



[Jone]

Na dann viel Glück! Ich schaffs einfach nicht hart zu bleiben.................

Da hilft Viagra [emoji1787][emoji1787]
Sry da konnte ich nicht widerstehen.[emoji6]

BTT:
Ich werde wohl auch bis Ende des Jahres warten und dann nochmal überlegen ob ich den 2700x zum Alteisen packe.



[Flayer]

Ich will noch warten, bis der 3900x auf dem CH6 rund läuft....dann gönne ich mir den auch Bis dahin bin ich noch zufrieden mit meinem 2700er



[Dracal2002]

@Flayer
Was ich so gelesen habe läuft der 3000er auch noch nicht auf 570 und 470 rund das wird wie bei 1000 und 2000 ein paar agesa's dauern.



[Flayer]

Daher hoffe ich ja, das ich die nächsten Monate noch die Finger bei mir halten kann, bis die 3000er rund laufen. Und vielleicht gibt es den 3900er ja zu weihnachten schon für 499€.



[arnich]

Schon gemand gelesen: "X470 Crosshair VII seems to have PCI-E Gen 4"

Das wäre schon klasse, wenn Asus dies offenbar (wie Gigabyte zuvor für einige ihrer boards) auch schon implementiert hat für das CH7 ..guckst Du hier: X470 Crosshair VII seems to have PCI-E Gen 4 : Amd

So long



[Jone]

Drauf gemacht, Wireless Logitech Mouse geht im Bios nicht mehr.

Selbes Problem nach dem aufspielen.

Habe alle Mäuse die ich hier habe durchprobiert aber keine funktioniert mehr im UEFI.
Ist soweit ja eigentlich kein Problem bis auf die fehlende Möglichkeit die Q-Fan Controle ordentlich einzustellen mit der Tastatur.

Hoffe das da so schnell wie möglich ein Hotfix kommt.



[Marodeur]

Schon gemand gelesen: "X470 Crosshair VII seems to have PCI-E Gen 4"

Das wäre schon klasse, wenn Asus dies offenbar (wie Gigabyte zuvor für einige ihrer boards) auch schon implementiert hat für das CH7 ..guckst Du hier: X470 Crosshair VII seems to have PCI-E Gen 4 : Amd

So long

Bei overclock.net hat jemand berichtet die PCI-E 4 Option wäre auch auf dem 6er erschienen. Von daher hätte es mich gewundert wenn es beim 7er nicht so gewesen wäre.

Inwieweit es wirklich funktioniert muss man halt noch abwarten.

EDIT: Wobei, gibt beim 7er wohl schon erste die es probiert haben.



[webwilli]

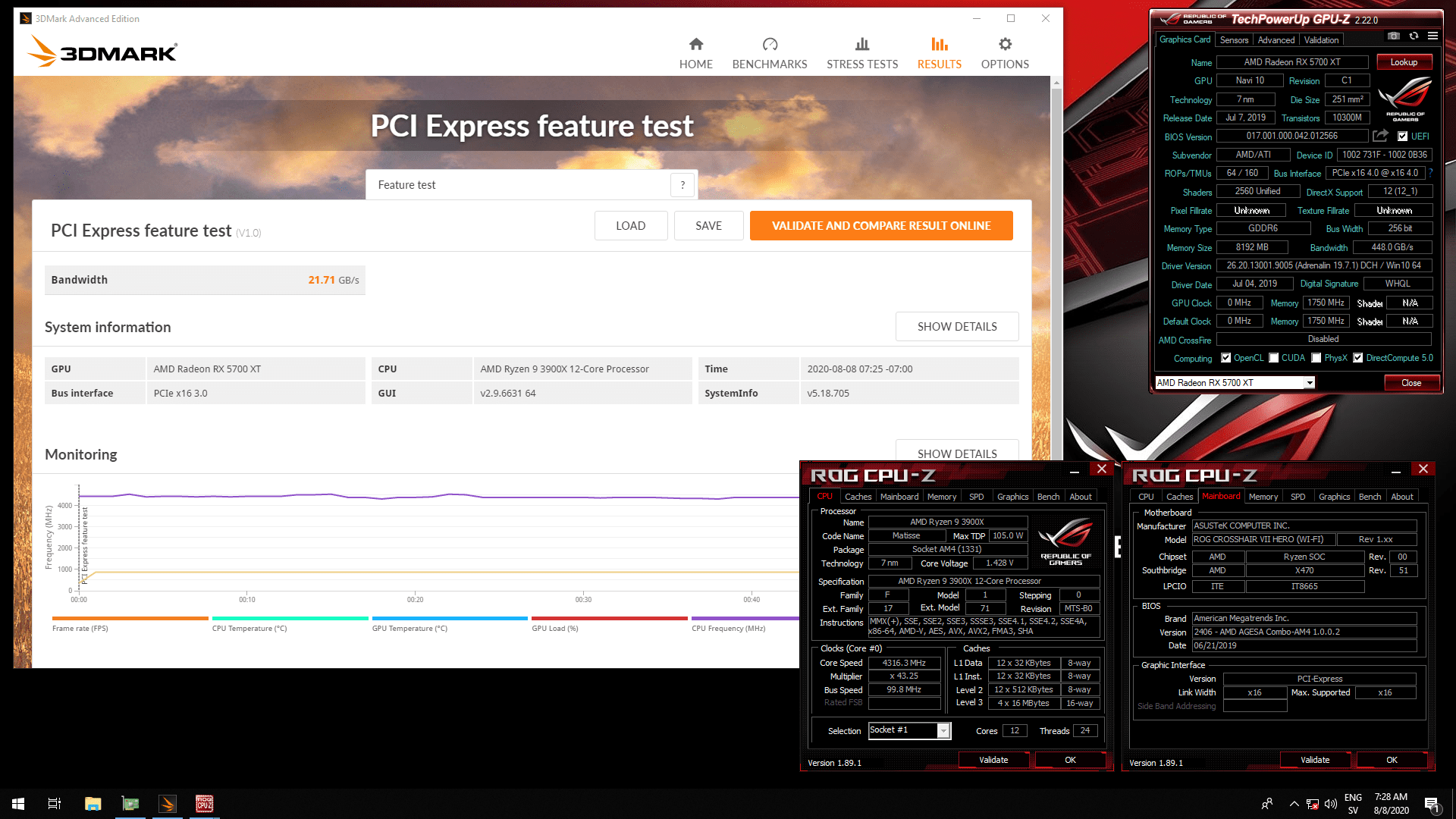

Scheint wohl beim 7er wirklich zu funktionieren:



[ilovebytes]

Ja laut elmor klappt das mit pcie 4.0 cpuseitig am CH7 - von ihm statt auch der screen

was mir aber viel mehr Sorgen macht, wenn ich daran denke wie lange Asus für das 2406 Bios gebraucht hat und welche Bugs enthalten sind (Maus, Ramverhalten) dann wird mir Angst und Bange wenn ich daran denke wie lange wir hier wohl auf ne gefixte Version dann hoffentlich mit Agesa 1.0.0.3AB warten dürfen und was Sie da wieder für Bugs reinhauen.

Also Biosseitig hatte ich mir von Asus wesentlich mehr erwartet - hätten nicht alle X570er diese bescheidenen Kühler drauf (und das Aorus Extreme ist mir einfach zu teuer) wäre ich schon lange weg von Asus...

das einzig Gute ist - mein vorbestellter 3800X kommt wohl erst Ende Juli und bis dahin hoffe ich einfach mal das es zumindest 1 weiters Update fürs CH7 gibt - wobei mich auch das Gegenteil nicht mehr wirklich wundern würde.



[GuruSMI]

Falls jemand von euch Probleme hat, beim neuen BIOS (2406) die Corsair Strafe zu verwenden. Das Problem liegt nicht am BIOS oder an Asus generell, sondern beruht eher auf der individuellen Unfähigkeit des RTFM (gilt auch für mich):

Lösung:
Man muß die Tastatur in den BIOS Mode versetzen, dann klappt auch die Nutzung der Tastatur im BIOS. Um in den BIOS Mode zu kommen, muß man Die Tasten <F1> und <Windows Lock> für drei Sekunden gleichzeitig drücken. Is man in diesem Modus, blinkt die LED für SCRL Lck/Rollen. Der Modus bleibt solange aktiviert bis man ihn wieder deaktiviert. Letzteres ist notwendig, wenn man iCue verwenden will.



[Niftu Cal]

Das Problem habe ich nun auch. Neues BIOS installiert, es geht weder Maus noch Tastatur. Vorher ging alles einwandfrei. Wird es demnächst noch ein Neueres geben? Ich wollte auf jeden Fall mal diese neuen RAM-Einstellungen testen, falls die dann auch für X470 enthalten sind. Was mich auch wundert ist dass ich nur 450 / 4600 Punkte im CPU-Z-Benchmark habe auf meinem 2700X, alles auf Standardeinstellungen. Mein R7 1700 im anderen PC schafft 440 / 3650 und der läuft nur mit 3,8 GHz.

Kann man eigentlich bei diesem Mainboard Funktionen abschalten um den Bootvorgang zu beschleunigen? Beispielsweise die SATA-Ports, würde das einen Geschwindigkeitsvorteil bieten? Es werden bei mir nur zwei Ports und der NVMe-Slot benutzt. Ich bin sogar am überlegen noch eine NVMe-SSD zu kaufen, sollte sich das mit PCIe 4.0 auf X470 bewahrheiten. PCIe 4.0 soll ja doppelt so schnell sein wie PCIe 3.0, somit sollte dann auch x2 ausreichen die zu befeuern, was beim Crosshair VII ja bislang das größte Manko am zweiten NVMe-Port ist.



[webwilli]

Ich habe alle SATA-Ports abgeschaltet. Merke aber keinen Vorteil beim booten.



[Jone]

Nein bringt keinen Vorteil.
Leider ist das Board dafür bekannt durch den Q-Code sehr langsam so booten.

Gesendet von meinem CLT-L29 mit Tapatalk



[ilovebytes]

also das mit der langen Kaltstart Zeit empfinde ich beim CH7 wirlich noch als das geringste Problem - da gibt es viel wichtigere Baustellen und Bugs die Asus dringend mal in Angriff nehmen sollte - eben das verhunzte 2406 Update wo sowohl die Ram Einstellungen als auch die Peripherie Geräte über USB ziemlich vermurkst wurden. Ich habs darum auch noch nicht geflahst - wozu auch wenn gerade das Ram OC das mich am meisten interessiert damit nicht bzw. nur mit viel Gefrickel klappt



[webwilli]

Das einzige was mich nervt ist der An-Aus-An-Kack beim kaltstart.



[-RAMMSTEIN-]

Da ich seit Monaten Probleme habe,,, überlege gerade mir Crosshair 8 Hero zu bestellen....



[ilovebytes]

auch ich habe immer wieder Dinge die mich am CH7 stören - aber bitte trotzdem wenn es irgendwie geht die Hersteller für diesen Kühlungsmist auf den X570 Boards nicht auch noch belohnen indem man die Boards trotzdem kauft
