[Sammelthread] Asus Sabertooth 990fx

Inhalt:

• Spezifikationen

• Bilder

• Bios

• Review´s / Test´s

• Downloads

• Kompatibilität

• Preis

• FAQ

Spezifikationen:

CPU

AMD AM3+ FX™/Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
Supports AM3+ 32 nm CPU
Supports CPU up to 8 cores
Supports CPU up to 140 W
AMD Cool 'n' Quiet™ Technology​

Chipset

AMD 990FX/SB950​

AMD 990FX/SB950

Memory

4 x DIMM, Max. 32GB, DDR3 1866/1600/1333/1066 Hz ECC, Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture​

Expansion Slots

3 x PCIe 2.0 x16 (dual x16 or x16, x8, x8) *1
1 x PCIe 2.0 x16 (x4 mode, black)
1 x PCIe 2.0 x1
1 x PCI​

Storage

AMD SB950 controller :
6 x SATA 6Gb/s port(s), brown
Support Raid 0, 1, 5, 10

JMicron® JMB362 controller :
2 x SATA 3Gb/s port(s), black
1 x Power eSATA 3Gb/s port(s), green
1 x eSATA 3Gb/s port(s), red​

LAN

Realtek® 8111E , 1 x Gigabit LAN Controller(s)​

Audio

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- ASUS Noise Filter
- Optical S/PDIF out port(s) at back panel
​

IEEE 1394

VIA® 6308P controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)​

USB Ports

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)

AMD SB950 controller :
14 x USB 2.0 port(s) (10 at back panel, black+red, 4 at mid-board)​

Special Features

ASUS Dual Intelligent Processors 2 with DIGI+ VRM

TUF ENGINE! Power Design :
- 8 +2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design

Ultimate COOL! Thermal Solution :
- TUF CeraM!X Heatsink Coating Tech.
- TUF Thermal Radar​

ASUS Exclusive Features

- MemOK!
- AI Suite II
- Anti-Surge
- ESD Guards
- Front Panel USB 3.0 Support
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface

ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Profile
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector​

Back I/O Ports

1 x PS/2 keyboard/mouse combo port(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
1 x LAN (RJ45) port(s)
2 x USB 3.0
10 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)​

Internal I/O Ports

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s) (3 x 4 -pin, 1 x 3 -pin)
1 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x Clear CMOS jumper(s)​

Accessories

User's manual
ASUS Q-Shield
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x TUF Certification card(s)
1 x TUF 5 Year Warranty manual(s) (by region)​

BIOS

32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2,​

Manageability

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities​

Form Factor

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )​

Bilder:


Bilder von Huddel (nochmals danke)


Bilder von JACK RABBITz


(Quelle: User Huddel, Asus, JACK RABBITz)




Bios:
(0402)


Review´s/Test´s

Deutsch
HWLUXX
hartware.net
pcgameshardware
Tom´s Hardware

Englisch
guru3d.com
hardwarecanucks.com
legitreviews.com

Downloads

ASUS Sabertooth Downloadbereich
Asus FTP-Server derzeit wieder mal offline :-(
Betabios 0607 -Fan ignore Bug gefixed, CPU-Lüfter Monitor lies sich nicht abschalten, dadurch kam eine Fehlermeldung beim Booten
Bios 0705
1. Enhance RAID expansion card compatibility.
2. Enable support for Spanish and Russian Language.
3. Enhance RAID0 performance with SB950 native SATA ports.
4. Enable support for UEFI RAID Driver to support RAID partition above 2.2TB
Bios 0810
Bios 0813
1. Improve memory compatibility
2. Improve system stability
Bios 0901
Probleme mit X6 CPU´s, Board startet nicht mehr!
1. Improve memory compatibility
2. Improve system stability
Bios 1102
1.Improve system stability.
2.Enhance compatibility with some USB devices.
3.Patch system hanged when use AM3 1090T or 1100T CPU.
Bios 1208
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1304
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1503
1.Improve system stability.
2.Enhance compatibility with some USB devices.

Kompatibilität

Arbeitsspeicher
-Kingston HyperX 2133Mhz 4x 2GB
-G.Skill Ripjaws-X 8GB Kit
-G.SKILL 8GB Kit DDR3-1600 F3-12800CL8D-8GBECO / 1,35V

inkompatibler Arbeitsspeicher

-2x2GB G.Skill F3-10666CL8D-4GBRM 8-8-8-24 1,5v (kein Boot möglich)


Luftkühlung
-Prolimatech Megahalems (mit Retentionmodul)

Wasserkühlung für Chipsatz

Preis

HWLUXX

FAQ
Asus Supportforum



Ich hoffe das geht erstmal soweit (Ist mein erster Sammelthread ), ich versuche alles aktuell zu halten, nun her mit den Erfahrungen und Informationen...



[marjo]

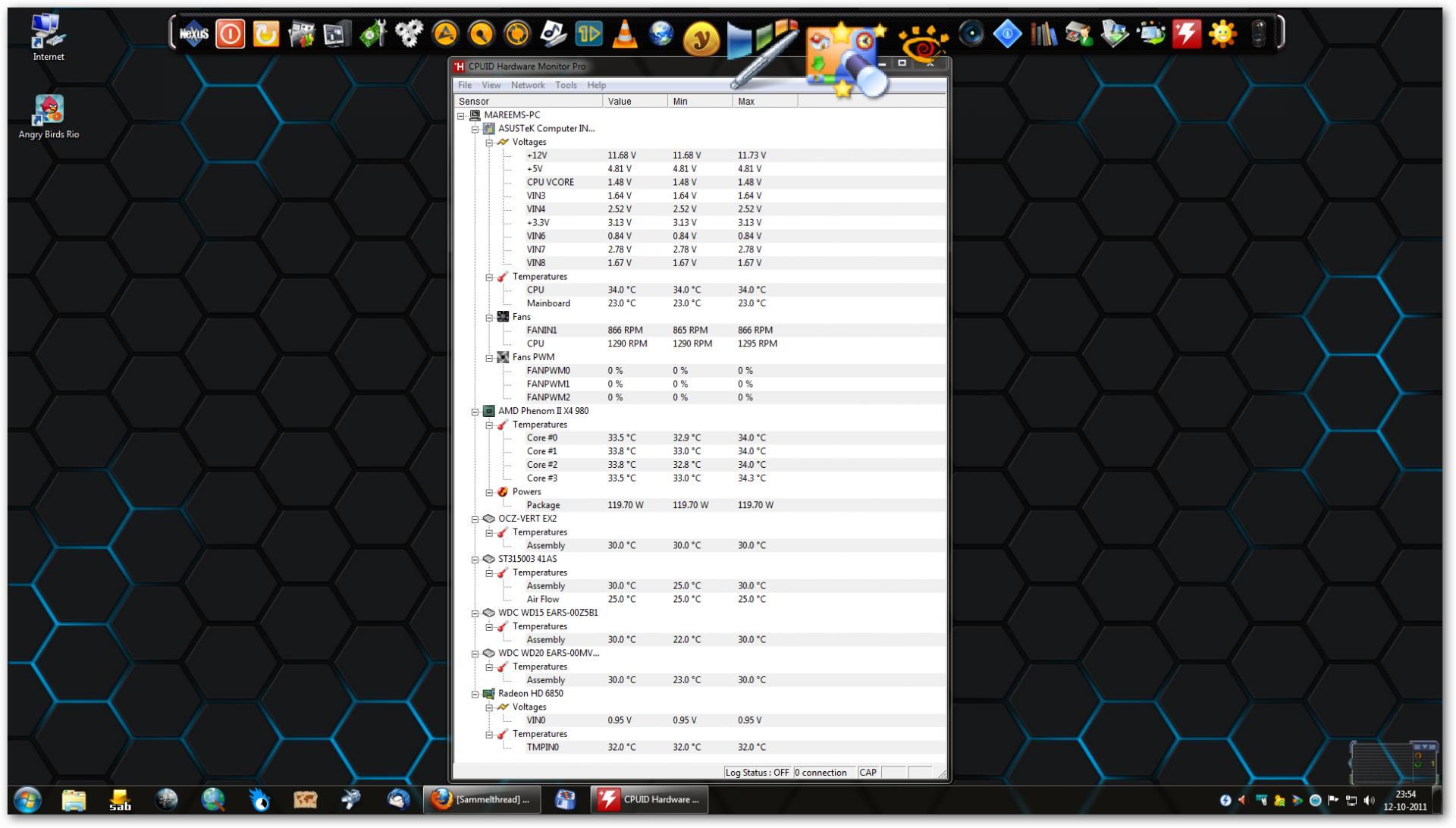

Das sind meine temps



[Dummbatz]

@marjo,

Danke.

Hättest auch mal ein Pic von der AI Suite ??

So etwa :

[/URL] ImageShack.us[/IMG]

Grüße

Dummbatz



[KeBeNe]

@KeBeNe,

Wie kühlst Du den den Bereich um die CPU ?? Hast du trotz Wakü noch Lüfter dran ??

Thx

Dummbatz

Ja, habe noch ein 120mm Lüfter im Bereich VRM und NB, weil mir die VRM bei OC so um 60°C warm wurden.


neues Bios im Startpost eingefügt, gibt es nen Changelog dafür?



[Dummbatz]

@KeBeNe,

Ok das erklärt einiges. Da warte ich mal dann meinen neuen Kühler ab und schaue wie es dann aussieht.

So isses mir gerade bissle zu hot

Danke Dir

Dummbatz



[bytefuzzy]

......

neues Bios im Startpost eingefügt, gibt es nen Changelog dafür?

Changelog:
SABERTOOTH 990FX 0810 Beta BIOS
Update AMD CPU Firmware

ASUSTeK Computer Inc. - Motherboards- ASUS SABERTOOTH 990FX

oki doki
fuzzy



[marjo]

@Dummbatz

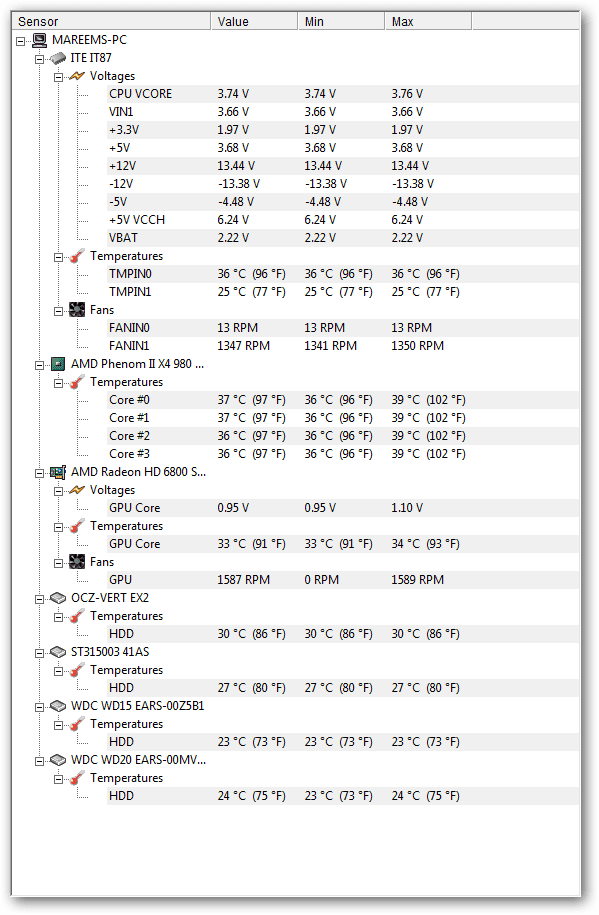

meine weitere temps



[Dummbatz]

Nice,

Danke Dir.

Wie man eindeutig sehen kann taugt meine Kühlung nichts

Erstaunlich, der gleiche Kram lief ohne Probs in einem kleinen Würfel vorher.

Naja, ich hoffe Samstag kommen die Teile, dann sehe ich mal weiter.



[Zoran86]

Hi Jungs,

so hab meins nun auch in Betrieb genommen.

Als Speicher hab ich Corsair Vengeance drin 2 x 4 GB

CMZ8GX3M2A1866C9

Reingestöpselt und rennt.

Feintuning kommt später dann kann ich auch mal Pic's machen.

CPU ist eine BE 965 die läuft gerade mit 3500 MHZ bei 234 Busspeed und 1.368 Volt. Ist aber Zufall, ich muss mich erst mal durch das BIOS wühlen.

Als Kühlung ist da im Moment ein Katana III drauf, der passte auch knapp über den RAM. Da muss ich tätig werden.

Was ich im Moment nicht ganz verstehe sind die Lüfteranschlüsse das Boards.

Da sind ja 2 verschiedene Versionen drauf. Die PWR

( CHA_Fan3 / CPU_Fan / CPU_Opt ) sind klar, aber den anderen versteh ich nun nicht so recht.

CHA_Fan4 ist dann doch ein ungeregelter. ???

Leider hab ich nun feststellen müssen das der EATX Stecker da oben schlecht platziert ist. Dadurch das der so hoch ist, werde ich wohl keine WaKü in mein Corsair 400 R rein bekommen.

Weiß jemand von Euch ob es da abgewinkelte Stecker gibt ??

Grüße

Dummbatz

Ich habe das obsidian 650D und das sieht nicht nach viel mehr Platz aus.. bei mir hab ich aber einen 240er radi oben und das geht super an dem Stromstecker vorbei.


Habe übrigends bei Anfi-Tec ne Anfrage gestarten wegen Wakü des Sabertooth 990fx

http://www.meisterkuehler.de/forum/...mainbaordsuche-vermessen-kuehler-umsonst.html

wenn sich 5 leute finden lassen käme das sehr gelegen für mich.. sonst muss ich auf das hässliche Crosshair umsteigen



[Dummbatz]

@Zoran86,

gut zu wissen.

Danke Dir.

Ich kühle erst mal mit Luft, weil ich auch noch nicht weiß wie der Rechner im Endstadium bestückt sein wird.

Und dann muss ich gestehen, mache ich mir Gedanken über eine Wakü und das kann noch dauern.

Im Moment überlege ich ich das Gehäuse in die Tonne zu treten, weil meine HD da einfach nicht leise zu bekommen ist. Zumindest nicht mit den Sachen die ich hier habe.

Grüße

Dummbatz



[Zoran86]

@Dummbatz: Ist nicht schön wenn die laut ist... wenn du aber nur ein paar oder vllt sogar nur eine hdd hast kannst dich ja vllt mal nach einem Rahmen für einen Laufwerksschacht umschauen.. da gibts es wirklich gute.

z.b.
HDD Vibe-Fixer PRO

obwohl ich persönlich keine erfahrungen mit dem teil hab



[Dummbatz]

Sodele,

Prolima Genesis drauf mit 2 Akasa 120 PWM. Das sieht schon besser aus, nur meine Vcores liegen noch was hoch, bei 55° .

Werd nochmal mit 140 Lüfter testen, aber CPU ist gleich mal unter Last 11° kühler.

Mit dem Überbau des Rams hatte ich auch Glück, passte gerade. Caseeking hatte <54mm angegeben. Wenn man auch die Verpackung schaut ist 48,20 mm Max. Höhe.

Das Board erstaunt mich immer wieder, ich hab jedesmal wenn ich es wieder in Betrieb nehme andere CPU Vore, momentan hab ich 1.28 Volt ^^

Unter Auslastung versteht sich .

Grundsätzlich würde ich mal sagen eins der besten Boards die ich in letzter Zeit in den Fingern hatte.

Aber liebe Entwickler, wenn Ihr schon ein Board mit so einer Temperatur Messung baut, und auch mal reichlich Abschlüsse für PWM Lüfter habt, warum kann man dann die Gehäuselüfter nicht einzeln regeln ??.

Das wäre mal eine Maßnahme, Temp an PCIE-2 zu hoch unterer Seitenlüfter schneller / Temp an PCIE-1 zu hoch oberer Seitenlüfter schneller.

Das wäre mal was sinnvolles und kann man eigentlich in der Preisklasse erwarten, zumal die Hardware Voraussetzungen ja da sind.

@Marjo,

bist Du sicher das Du deine CPU so laufen hast ?? Bin mir nicht sicher was der da anzeigt, zumal Dein CPU-Z älter ist, aber ne Vcore von > 3 Volt ??



[marjo]

@Dummbatz,

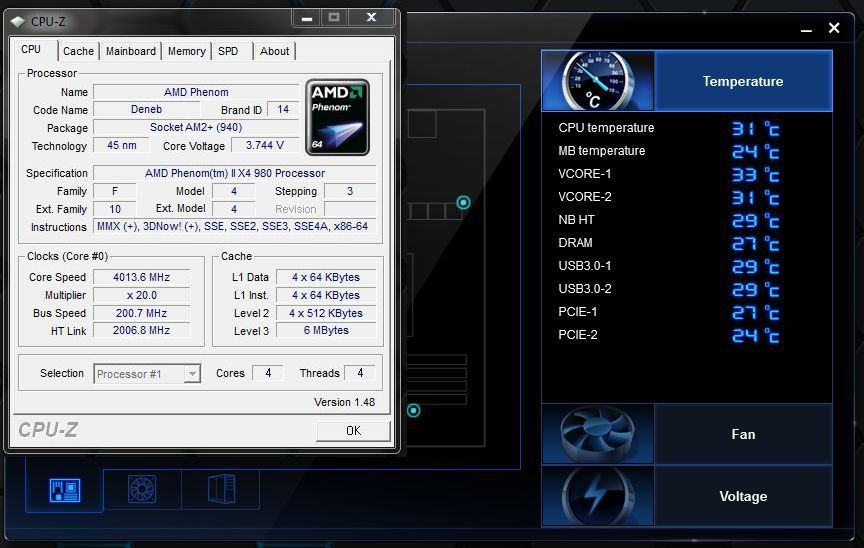

mal mit neue cpu-z



[marjo]

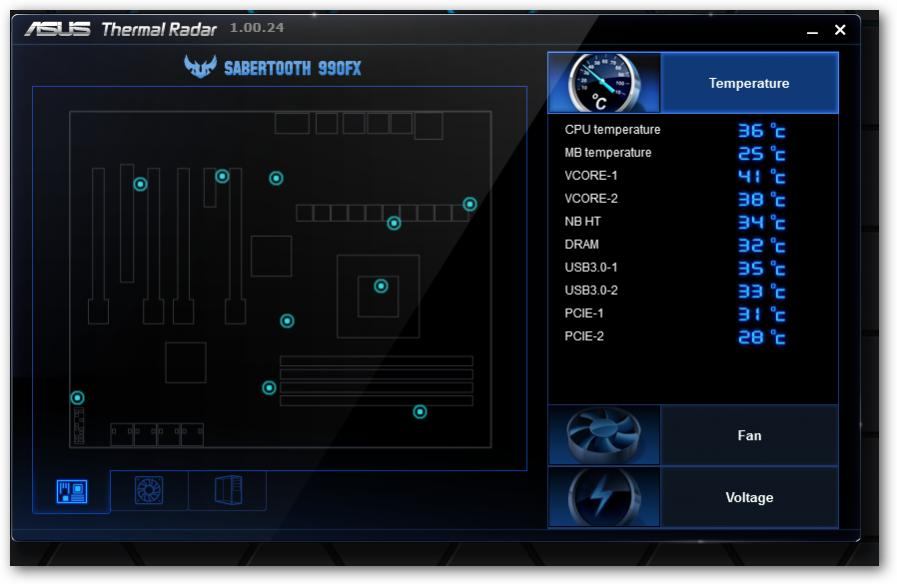

und nochmal Termal Radar nach 4 stunden schwerarbeit



[Dummbatz]

Aha,

das sieht schon anders aus. ;-)

Was für eine Lüfterbestückung hast Du den ??

Bis auf Deckellüfter und die Seitenlüfter hab ich nun alles im Betrieb, aber da komme ich lange nicht hin



[marjo]

2 12 inch lufter vorne fur de platten
1 12 inch deckellufter
alles Antec SmartCool 120mm
1 Corsair Cooling Hydro Series H60 mit 2 lufter die nach aussen blazen durch den radiator
Gehause Antec One Hundred

Wenn ich fehler schreibe behalte sie ich bin Hollander
aber ich wohne 100 meter von der grenze



[Dummbatz]

2 12 inch lufter vorne fur de platten
1 12 inch deckellufter
alles Antec SmartCool 120mm
1 Corsair Cooling Hydro Series H60 mit 2 lufter die nach aussen blazen durch den radiator
Gehause Antec One Hundred

Wenn ich fehler schreibe behalte sie ich bin Hollander
aber ich wohne 100 meter von der grenze

Ok,

da brauche ich mich nicht wundern, denke die H60 reißt da einiges weg.

Deine Fehler kannst behalten, mache selber genügend

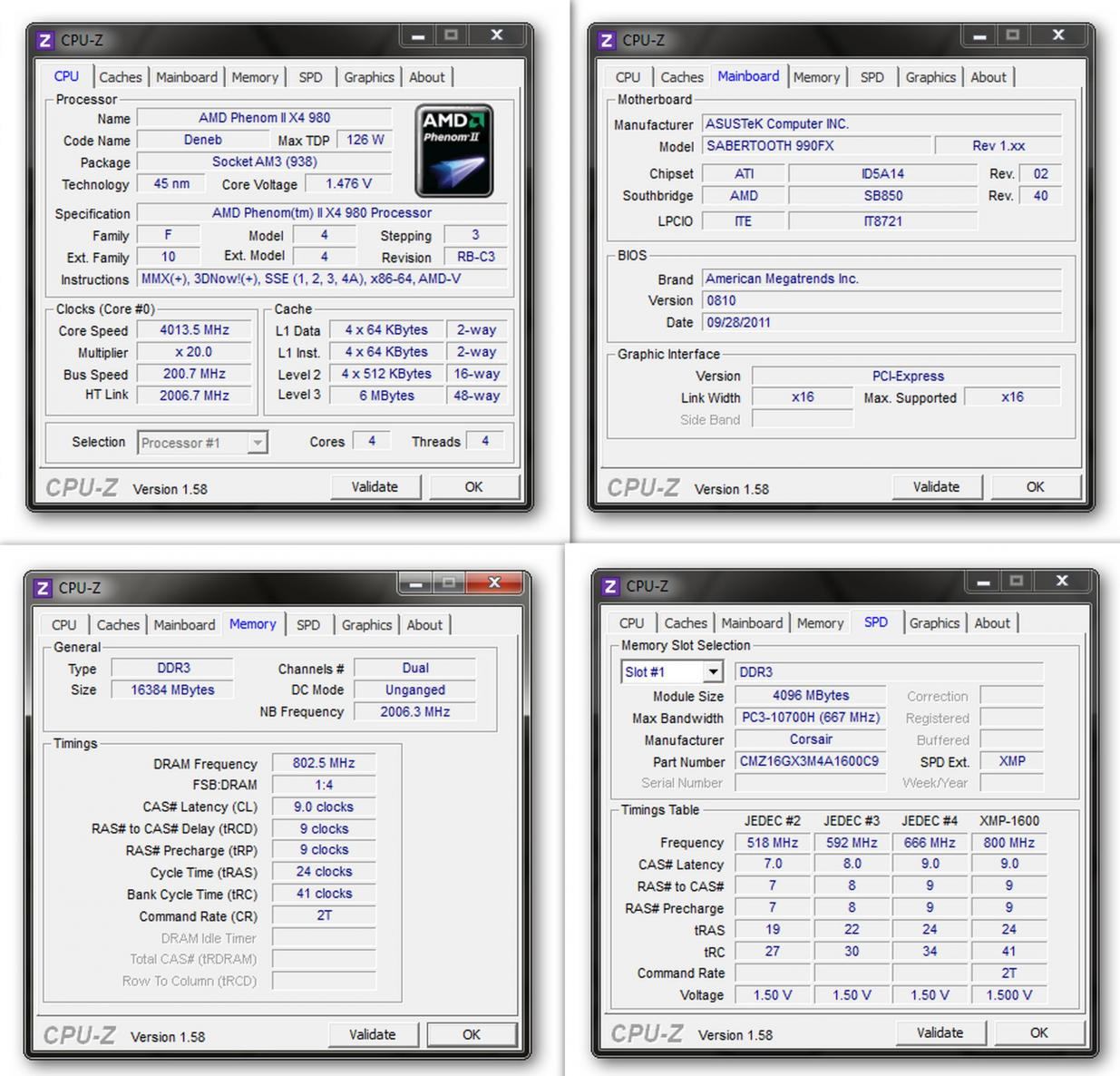

[/URL][/IMG]


So sieht es im Moment bei mir aus, hab bisher noch nicht gefunden wo man oder welche Einstellungen man machen muss um wirklich im BIOS alles selber einstellen zu können.

Aber denke die CPU hat Potenzial, gleiches auch für den RAM. Werde ich mich wohl noch ein wenig durchs Handbuch wälzen müssen.

Aber das Board ist echt der Hammer, bin froh mir das geholt zu haben.

Grüße

Dummbatz



[marjo]

@ Dummbatz
Ik habe nur den multiplay erhot auf 20 den rest steht auf auto
mehr weisse ich auch nicht davon kriege nicht alles mehr mit
da komt dan dass alter um die ecke kucken
ich bin 65
aber wie ich den temps von dir sehe da staut sich der hitze im gehause den deine
gpu temps sind sehr hoch
also mehr luft rein und raus
hast du deine luften nicht verkerht rum?
when gut ist steht ein peil auf der seite der lufter wohin sie blazen sollen
Grusse
Marjo



[Dummbatz]

Moin Marjo,

GPU finde ich eigentlich OK, das ist mit Volllast luftgekühlt wo die Lüfter nur mit 66% laufen.

Ich hab auch noch nicht alle Lüfter im Betrieb, und mich auch noch nicht geeinigt wo was rein soll und wo was raus. Werd nun mal die Seitenlüfter auf ausblasend umbauen mal sehen was sich dann tut.



[marjo]

@Dummbatz
Kuck mal nach meine gpu im bild deine is fast 35 grad hoher da stimt doch wass nicht
Meine lufter fur den gpu dreht nur auf 20%
Grusse,
Marjo



[Dummbatz]

@Marjo,

das sind 2 Nvidia GTX 470 im SLI.



[marjo]

@Dummbatz
Trotzdem im sli so rond 50 grad aber keine 73 und 77 grad
die lufter drehen ja vol auf ich nehme an in leerlauf
wass ist wenn du mal ein spielgen spielst da laufen die nach 100 grad?



[Dummbatz]

@Dummbatz
Trotzdem im sli so rond 50 grad aber keine 73 und 77 grad
die lufter drehen ja vol auf ich nehme an in leerlauf
wass ist wenn du mal ein spielgen spielst da laufen die nach 100 grad?

Nein, das ist Volllast, ich hab die Lüfter extra so eingestellt.

Normal kommen die auf über 90°



[Flayer]

@KeBeNe

hast Du eventuell ein Foto, wie Du den Lüfter vor der NB und dem Vram befestigt hast?...Hab mir heute das Board auch geordert...mein CH IV ist abgeraucht....und das war komplett unter wasser....hierfür das Board gibt es ja leider noch keinen kompletten Kühler.....
hab noch einige 120er Lüfter da....oder sollte ich besser nen größern holen?



[KeBeNe]

Hallo,

habe ja auch alles soweit unter Wasser, bis auf den Chipsatz, ich habe einen 120mm Scythe Slim, innen an die Seitenwand mit Hilfe von 2 Selbstgebauten Aluminium U-Profilen angebracht, da mein Gehäuse leider kein Lüfterausschnitt in der Seite hat.
Ich mache morgen mal ein Bild.

mfg René



[DiePike]

Wie viel Grad habt ihr beim Primen (o.ä.) auf dem vCore 1 Sensor? Sind 73°c bedänklich?



[Andrejews]

Wie viel Grad habt ihr beim Primen (o.ä.) auf dem vCore 1 Sensor? Sind 73°c bedänklich?

Ja das ist schon hart an der Grenze, da dein Prozessor bis zu 73°C spezifiziert ist.

Bei vielen Phenom II Prozessoren solten aber auch schon 60° C nicht überschritten werden.

Hier ein kleiner Vergleich: Compare AMD Processors for Desktops: AMD Phenom



[DiePike]

Der vCore1 Sensor ist aber laut Radar nicht die CPU sondern die Bauteile links neben dem Sockel!



[Dummbatz]

Bei mir sind es 7° Differenz bei einer CPU Temp. von 50 Grad mit Boinc ausgelastet.

Kühlung würde ich sagen, mir wäre das zu hoch



[Andrejews]

@DiePike:

Betreibst du den Mugen etwa passiv?
Ein Langsamdrehender Lüfter sollte es schon sein!

Ach ja, manchmal kann das Auftragen hochwertiger Wärmeleitpaste Wunder wirken



[DiePike]

Quark sind 2 Lüfter dran. Was stimmt denn an einer Idle CPU Temp von 37°c nicht? Und für die WLP von den diversen Bauteilen vom Board kann ich nichts ;-)
