[Sammelthread] Asus Sabertooth 990fx

Inhalt:

• Spezifikationen

• Bilder

• Bios

• Review´s / Test´s

• Downloads

• Kompatibilität

• Preis

• FAQ

Spezifikationen:

CPU

AMD AM3+ FX™/Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
Supports AM3+ 32 nm CPU
Supports CPU up to 8 cores
Supports CPU up to 140 W
AMD Cool 'n' Quiet™ Technology​

Chipset

AMD 990FX/SB950​

AMD 990FX/SB950

Memory

4 x DIMM, Max. 32GB, DDR3 1866/1600/1333/1066 Hz ECC, Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture​

Expansion Slots

3 x PCIe 2.0 x16 (dual x16 or x16, x8, x8) *1
1 x PCIe 2.0 x16 (x4 mode, black)
1 x PCIe 2.0 x1
1 x PCI​

Storage

AMD SB950 controller :
6 x SATA 6Gb/s port(s), brown
Support Raid 0, 1, 5, 10

JMicron® JMB362 controller :
2 x SATA 3Gb/s port(s), black
1 x Power eSATA 3Gb/s port(s), green
1 x eSATA 3Gb/s port(s), red​

LAN

Realtek® 8111E , 1 x Gigabit LAN Controller(s)​

Audio

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- ASUS Noise Filter
- Optical S/PDIF out port(s) at back panel
​

IEEE 1394

VIA® 6308P controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)​

USB Ports

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)

AMD SB950 controller :
14 x USB 2.0 port(s) (10 at back panel, black+red, 4 at mid-board)​

Special Features

ASUS Dual Intelligent Processors 2 with DIGI+ VRM

TUF ENGINE! Power Design :
- 8 +2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design

Ultimate COOL! Thermal Solution :
- TUF CeraM!X Heatsink Coating Tech.
- TUF Thermal Radar​

ASUS Exclusive Features

- MemOK!
- AI Suite II
- Anti-Surge
- ESD Guards
- Front Panel USB 3.0 Support
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface

ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Profile
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector​

Back I/O Ports

1 x PS/2 keyboard/mouse combo port(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
1 x LAN (RJ45) port(s)
2 x USB 3.0
10 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)​

Internal I/O Ports

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s) (3 x 4 -pin, 1 x 3 -pin)
1 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x Clear CMOS jumper(s)​

Accessories

User's manual
ASUS Q-Shield
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x TUF Certification card(s)
1 x TUF 5 Year Warranty manual(s) (by region)​

BIOS

32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2,​

Manageability

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities​

Form Factor

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )​

Bilder:


Bilder von Huddel (nochmals danke)


Bilder von JACK RABBITz


(Quelle: User Huddel, Asus, JACK RABBITz)




Bios:
(0402)


Review´s/Test´s

Deutsch
HWLUXX
hartware.net
pcgameshardware
Tom´s Hardware

Englisch
guru3d.com
hardwarecanucks.com
legitreviews.com

Downloads

ASUS Sabertooth Downloadbereich
Asus FTP-Server derzeit wieder mal offline :-(
Betabios 0607 -Fan ignore Bug gefixed, CPU-Lüfter Monitor lies sich nicht abschalten, dadurch kam eine Fehlermeldung beim Booten
Bios 0705
1. Enhance RAID expansion card compatibility.
2. Enable support for Spanish and Russian Language.
3. Enhance RAID0 performance with SB950 native SATA ports.
4. Enable support for UEFI RAID Driver to support RAID partition above 2.2TB
Bios 0810
Bios 0813
1. Improve memory compatibility
2. Improve system stability
Bios 0901
Probleme mit X6 CPU´s, Board startet nicht mehr!
1. Improve memory compatibility
2. Improve system stability
Bios 1102
1.Improve system stability.
2.Enhance compatibility with some USB devices.
3.Patch system hanged when use AM3 1090T or 1100T CPU.
Bios 1208
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1304
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1503
1.Improve system stability.
2.Enhance compatibility with some USB devices.

Kompatibilität

Arbeitsspeicher
-Kingston HyperX 2133Mhz 4x 2GB
-G.Skill Ripjaws-X 8GB Kit
-G.SKILL 8GB Kit DDR3-1600 F3-12800CL8D-8GBECO / 1,35V

inkompatibler Arbeitsspeicher

-2x2GB G.Skill F3-10666CL8D-4GBRM 8-8-8-24 1,5v (kein Boot möglich)


Luftkühlung
-Prolimatech Megahalems (mit Retentionmodul)

Wasserkühlung für Chipsatz

Preis

HWLUXX

FAQ
Asus Supportforum



Ich hoffe das geht erstmal soweit (Ist mein erster Sammelthread ), ich versuche alles aktuell zu halten, nun her mit den Erfahrungen und Informationen...



[smoothwater]

Hat schon jemand einen FX-Prozessor auf dem Board laufen?



[DiePike]

Ja ich!



[smoothwater]

Welches Modell?

Edit:

Geht mir um die Problematik aus dem BD-Sammelthread: Takten auch bei Dir einzelne Kerne hin und her, obwohl Volllast anliegt?



[DiePike]

Fx8120



[smoothwater]

Bist ein Fan knapper antworten, was ?!

Hast Du eventuell ein Strommessgerät daheim? Wenn ja, was zieht der kleine Wicht bei Prime, Idle und bei Youtube-HD-Videos?



[DiePike]

Kein Strommessgerät, da mein PC gar nicht so viel aus der Dose saugen kann, dass es mich stören würde! :P



[smoothwater]

^^, alles klar, danke.



[NexsusXP]

Hi,

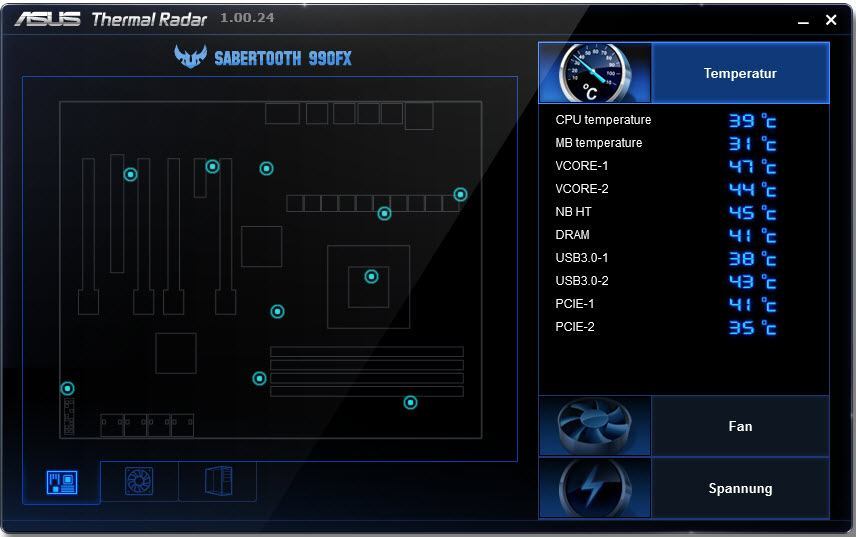

ich wollte meine kleine Temperaturübersicht auch mal teilen.
Hab den PC ca. 30-60 min laufen gehabt und nur bisschen gesürft und email's bearbeitet.

Die Gehäuselüfter laufen, über meine NZXT Sentry LX Steuerung.

Zum Speicher: (hab ich seit ein paar Tagen verbaut) Kingston läuft wie gewohnt sehr gut.

Kingston HyperX DIMM 16 GB DDR3 @ 1,65V 9,9,9,27



[DiePike]

Was hast du denn angestellt das VCORE1/2 so sau kühl sind? Bei mir grade @prime95 63°c und 51°c ! Und das obwohl n 120er davor hängt!



[NexsusXP]

Ich denke das lag daran, das mein PC nicht wirklich was zu tun hatte ... Ich lass morgen mal paar Tools laufen, dann wird mein System auch wärmer .... Doch dadurch das meine CPU durch die Wasserkühlung gekühlt wird, wird es insgesamt nicht so warm im System ... Dann habe ich noch vorne, seitlich, hinten 120 Lüfter drin ... (Tower: Cooler Master HAF 932)



[KeBeNe]

Hallo,

also unter Last haben meine auch an 60-63°C bei OC um 4Ghz.

@NexusXP

habe auch die HyperX nur die 2133er, die laufen bei deinen Settings mit 1,4Vdimm



[Zoran86]

Also mein Vcore 1 wird bei prime so warm wie mein CPU unter wasser = 58°C

trotzdem suche ich immernoch leute die mit mir ein paar wasserkühlelemente dafür anfertigen lassen wollen... sieht besser aus und is gut für die Spawas...



[Captain Blubber]

Asus Sabertooth 990fx Ram Bank A2 Probleme

Hallo Zusammen,

Ich habe seit Samstag mein Sabertooth 990fx mit Folgender Hardware Verbaut:

CPU: Phenom II x4 955 BE (Boxed lüfter)
GPU: XFX 260
RAM: 4 * 4GB GeiL 1333mhz (GVP316GB1333C9QC 1.5V)
(OS: Windows 7 Ultimate x64)

Mainboard Bios ist auf Version 705 (Aktuelle Stable release)
und Alle Settings sind auf Werkszustand (Ai Overclock Tuner auf Auto dementsprechend...)

Mein Problem ist das sobald ich 2 oder mehr Module daraufpacke und sich eines dieser Module in Bank A2 befindet, habe ich sofort Bluescreens egal bei was. Anfangs bei Installations Prozedur, jetzt da es installiert ist nach dem Booten und auch wenn ich versuche ein Linux zu booten bekomme ich Fehler.

Seltsamerweise funktioniert alles wenn sich nur ein Riegel in Bank A2 Befindet.

Mein MB läuft nun Stabil mit 12 GB auf Belegung A1,B1,B2. Da es mit einem Einzigen Riegel auf A2 Funktioniert schließe ich einen Hardwaredefekt mal vorläufig aus, woran kann das liegen?

Die RAM wurden bereits zusammen und jeder einzeln mit Memtest durchgeprüft und Weisen keine Fehler auf.

Viele Grüße und Vielen Dank bereits im Voraus



[Alex39]

Hi. Das Sabertooth hat einen MEM-OK Button. Den schon mal probiert? Dieser befindet sich rechts oberhalb der Ram Steckplätze. Bios schon resettet? Warum hast du nicht gleich das neueste Bios geflasht?



[Captain Blubber]

Hallo Alex,

Bios Habe ich noch nicht resettet. MEM-Ok button wusste ich bis dato nicht das der drückbar ist, ich habe immer gedacht er hat nur diese Checklampe, werde ich sobald ich zuhause bin Probieren.

Das neuste Bios habe ich doch. Ich bin auf Version 0705, was laut asus seite das aktuellste Stable ist. 0810 ist nur eine Beta und bringt laut Beschreibung auch nur den FX CPU support.

Viele Grüße



[marjo]

Neues Bios 8.13 auf
ftp://ftp.asus.com.tw/pub/ASUS/mb/SocketAM3+/SABERTOOTH_990FX/



[bytefuzzy]

Danke @marjo für den Tipp!

Nach dem Beta BIOS 0810 vom 11.10.11 ist jetzt ein offizielles
neues BIOS für's ASUS Sabertooth 990FX als Version 0813 erschienen.

Version: 0813
Vom: 17.11.11
Größe: 2,32 MB

Description:
1. Improve memory compatibility
2. Improve system stability

Download vom ftp
ftp://ftp.asus.com.tw/pub/asus/mb/SocketAM3+/SABERTOOTH_990FX/

Wird auch auf der offiziellen Homepage von Asus bereits geführt unter Download/BIOS.
ASUSTeK Computer Inc. - Motherboards- ASUS SABERTOOTH 990FX

grEEtz
fuzzy



[Flayer]

also bei mir lief die Beta irgendwie besser...ich mußte die Spannungen von Ram hochsetzen



[Thrawn.]

habe das board für nen kumpel bestellt, zusammen mit dem ram

Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) | Geizhals.at Deutschland läuft der gut auf dem board ?
Bei mir läuft der ram mit 1,50volt CL8 und 1T auf dem MSI FX890a-GD70

darauf kommt ein X 6 1090t, geplant ist es ihn auf 4ghz zu bringen. sollte auch kein problem sein oder ?

passt der ekl alpenföhn Nordwand ?


welches bios ist z.Z. das beste ?



[Sushi1976]

Wie genau ist die vcore bei euch ? 1,45v eingestellt und diverse Tools und das Asus tool zeigen 1.42v an. Ist das normal, auch bei euch?

23x200 bei 1.42v

Gruss Marco



[Thrawn.]

danke für keine hilfe..



[Spcial]

hier mal zwei elpida hyper ram low latency tests auf dem sabertooth + thuban x6. bin mal gespannt was mit dem bd iwan geht!

Super PI 32m:

730 MHz @ 5-5-5-15 11 1t @ 1.64v | 2x2 GB G.Skill Perfect Strom 2200 CL8 | Elpida Hyper



906 MHz @ 6-6-5-15 30 1t @ 1.73v | 2x2 GB Super Talent Speed 2200 CL8 | Elpida Hyper



[Glooksnackh]

Hallo,
ich habe auch das Sabertooth Board, bin überzeugt von diesem. Nur ärgere ich mich gerade mit einem Problem rum, die Grafikkarte steckt im PCIe 1. Slot, kriegt aber nur 8 Lanes zugewiesen Vielleicht sollte ich noch erwähnen, das ich eine Xonar DX habe, die um untersten PCIe Slot steckt, alles andere ist durch den Alpenföhn Peter bedeckt. Nun möchte ich auf beides nicht verzichten Hat da jemand eine Idee ?



[bytefuzzy]

@Glooksnackh

Hast du die richtigen Einstellungen im BIOS für deine Grafikkarte? PCIe >>> PEG

Kontrollier mal:
Unter -> Advanced -> Initiate Graphic Adapter [PEG/PCI] -> PEG/PCI

""Hier können Sie entscheiden, welcher Grafik Controller as primäres Boot-Gerät verwendet wird.""
Konfigurationen: [PCI/PEG] [PEG/PCI]

oki doki
fuzzy



[Dummbatz]

Hallo Glooksnackh,

Versteh ich gerade nicht.

Von oben nach unten betrachtet ist die Zählweise 1 - 6. Wo hast Du nun was drin ??

1 - 4 sind PCIe Slots / 5 ist PCI und 6 wieder PCIe

Laut Handbuch Seite 2-16 müsstest Du dann 3 und 4 belegt haben weil das die einzige Kombi ist die mit 8 Lanes arbeitet.

Ist das so richtig ??



[smoothwater]

Ich würde die Soundkarte in den 2. PCIe-x16-Slot von oben einbauen, denn dieser ist unabhängig von den anderen 3 Slots.



[Glooksnackh]

Ich schaue gleich nochmal im Bios, Danke an bytefuzzy

also, Die Grafikkarte Steckt im 1. PCIe Slot, sprich ganz oben, die Soundkarte Steckt in dem Slot ganz unten, in einem schwarzen, PCIe slot Nr.2 sehe ich nicht, bedeckt von GraKa und Kühler


Edit: BIOS Kontrolliert, da scheinen die Einstellungen richtig zu sein, BIOS ist die 0810 Version, hatte davor die 0813 drauf, aber die lief Schlechter, an dem PCIe verhalten hat das allerdings nichts geändert



[Dummbatz]

Dann sollte das aber 16 / 8 sein lt. Handbuch



[bytefuzzy]

@Glooksnackh
Berichte dann hier mal bitte ob du's mit meinem Vorschlag
lösen konntest. Ist evtl. auch für andere User von Interesse.

oki doki
fuzzy



[smoothwater]

Das Board hat vier lange PCIe x16-Slots. Der schwarze ist der 2. von oben. Zusätzlich gibt es einen kleinen PCIe x1 (wird verdeckt wenn DualSlotGraka im PCIe x16 darüber steckt) und einen lange PCIe x16 in dunkelbraun, zudem noch 2 PCIe x16 in hellbraun.

Die beiden hellbraunen Slots bieten je 16 Lanes, wobei der untere davon mit dem dunkelbraunen gekoppelt ist und sich auf 8 Lanes reduziert. Der schwarze Slot ist prinzipiell mit 4 Lanes angebunden und ist unabhängig. Also die Soundkarte darein stecken, nicht in die hell/dunkelbraunen Slots!
