[Bilder+Kommentare]19" - Cases, Rackmounts, Equipment

Kleines Update von mir:

Der Longshine-Switch wurde gegen ein HP ProCurve 1810G - 24 - Switch getauscht, der damalige Storage #1 dient jetzt als Sophos UTM und der Netgear WNR3500L als WLAN Access Point.



Die Kabel werden demnächst nochmal neu verlegt und wenn alles so klappt wie ich es mir vorstelle wird das 1HE-Supermicro mit einem 16x2 LCD-Display ausgerüstet.

Systeme (von oben nach unten):
- Netgear WNR3500L (DD-WRT)
- HP ProCurve 1810G - 24
- LEER -
- Sophos UTM 9.1 Home
- Windows Server 2012 (Storage #1)
- Windows Server 2012 (Hyper-V)
- APC Smart UPS 750

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hatte es schon im Sophos-Thread gepostet, aber natürlich muss ich auch hier noch etwas posen ;)

Da die Telekom die nächsten Tage bei mir 2x 200MBit Fiberanschlüsse schaltet muss ich Firewalltechnisch auch mal etwas upgraden.
Ich hatte bis dato ein Cluster aus 2x Symantec 5420 (mit ASG v8) im Einsatz. Leider sind nur 10/100er NICs verbaut, so dass etwas anderes her muss.
Also 2 Symantec 5620 besorgt und dort nach einer laaangen Nacht die UTM V9 zum laufen bekommen. Noch schnell jeweils 4GB ECC Ram rein und ich bin (hoffentlich) erst mal gerüstet. Evtl. die CPUs noch upgraden, mal schauen...

Hier mal Bilder:



Das 5420 Cluster habe ich auch schon zerrissen und habe eine Maschine erfolgreich auf V9 geupgradet, läuft auch mit 1GB erst mal ganz vernünftig (das Board kann zum Glück 2GB). Falls jemand interesse an den Cluster hat -> PN
Jo und ne ASG120v3 habe ich in dem Zuge auch gleich auf V9 geupgradet.

Sieht doch ganz nett aus oder? V.a. habe ich jetzt jede Menge USB-Ports um mein Handy zu laden :d

Sieht gut aus ! :)

Was für ner Hardware steckt den in den 5620er ?
Haste das Display auch zum Laufen bekommen ?

Everest2000 schrieb:
laut google.de-Bilder --> Symantec 5620 - Google-Suche

Sieht nach Pentium 4^^ aus.
Zum Vergrößern anklicken....

Fast ;)

Code:
Artikelbezeichnung:	Symantec Gateway Security 5620 Appliance
Formfaktor:	Rack-Modell, 19"/1HE
Prozessor:
1x Intel Celeron 335 Single-Core, 2,8GHz

RAM:
1GB DDR-SDRAM PC2700 unbuffered ECC (2x 512MB Modul)

Controller:
1x IDE Kanal
integriert auf dem Mainboard

2x SATA Port integriert auf dem Mainboard

Kartenslots:	1x 32Bit PCI 33MHz
Festplatten/-slots:	1x 64MB CF Card
1x 80GB SATA HDD
1x 8,89cm/3,5" Slot frei
Laufwerke/-slots:	keine
Netzwerk:	6x 10/100/1000 Gigabit Ethernet onboard
Anschlüsse:
1x seriell
6x LAN RJ45
4x USB

5 Tasten und zweizeiliges LCD-Display vorn

Netzteil:
1x 300 Watt

Lüfter:
4 Stück

Jo, CPU Frage wurde ja schon geklärt.
Display hatte ich bei den 5420 mit V8 am laufen, Tasten nicht. Für die V9 mache ich mir die Arbeit nicht mehr, zeigt eh nur unwichtiges Zeug an...

daheym schrieb:
Jo, CPU Frage wurde ja schon geklärt.
Display hatte ich bei den 5420 mit V8 am laufen, Tasten nicht. Für die V9 mache ich mir die Arbeit nicht mehr, zeigt eh nur unwichtiges Zeug an...
Zum Vergrößern anklicken....

Haste ein Tipp hier zu ?
Gerne auch per PN :)

XTaZY schrieb:
Kennt sich hier jemand aus mit der Ansteuerung von einem USB LCD-Display (16x2) ?
Ich würde gern über das LCD-Display Informationen über die Sophos ausgeben.

Mehr Details zu dem Display:
1602 LCD Display USB (Edition I) Smartie module PC Case | eBay


Hab bis jetzt noch nichts Gescheites im Netz gefunden :shake:
Zum Vergrößern anklicken....

Frag mal Killer Chris, der hat sich vor kurzem den Nachfolger 6027TR-D70RF+ zugelegt.

@Mafri: Wie willst du das mit dem DAS pool machen? Kannst du die Platten/Arrays an beiden Filern gleichzeitig mounten? Oder musst du die dann bei einem Failover umstecken?

Synchronisierst du die lokalen pools an den filern auch?


Habe auch ein HA Storage, allerdings nur aus 2 popeligen Linux Filern im DRBD sync.

Sync via 10GBit Crossover, Production jeweils 2GBit Channel. Mit iSCSI Multipath an den ESXen macht das im Idealfall 4GBit.
Performt bis jetzt noch recht ordentlich, bisher noch kein Bedarf den Portchannel aufzubohren (10GBit kommt bei den aktuellen Switchpreisen noch nicht in Frage)

Zuletzt bearbeitet:

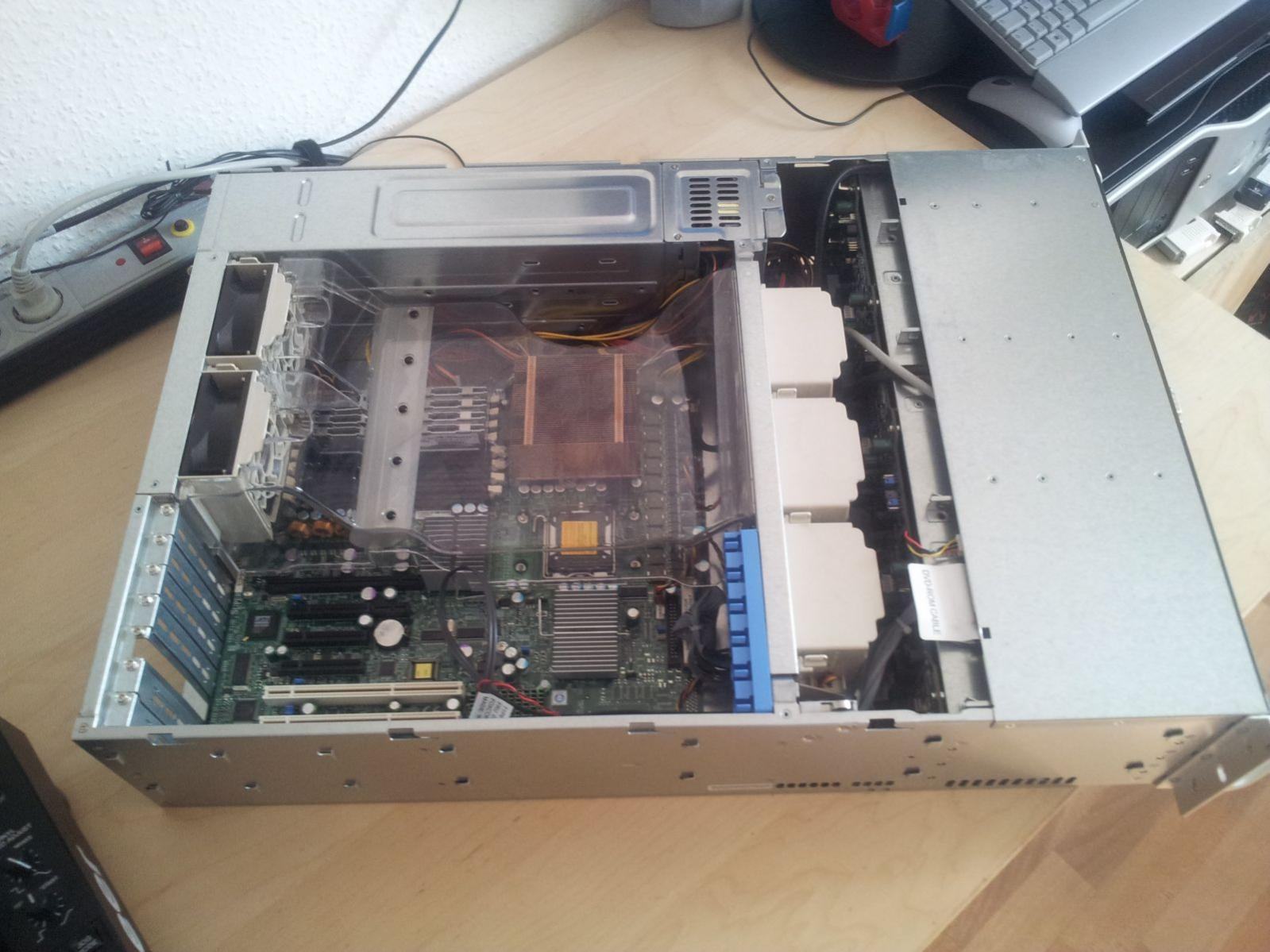

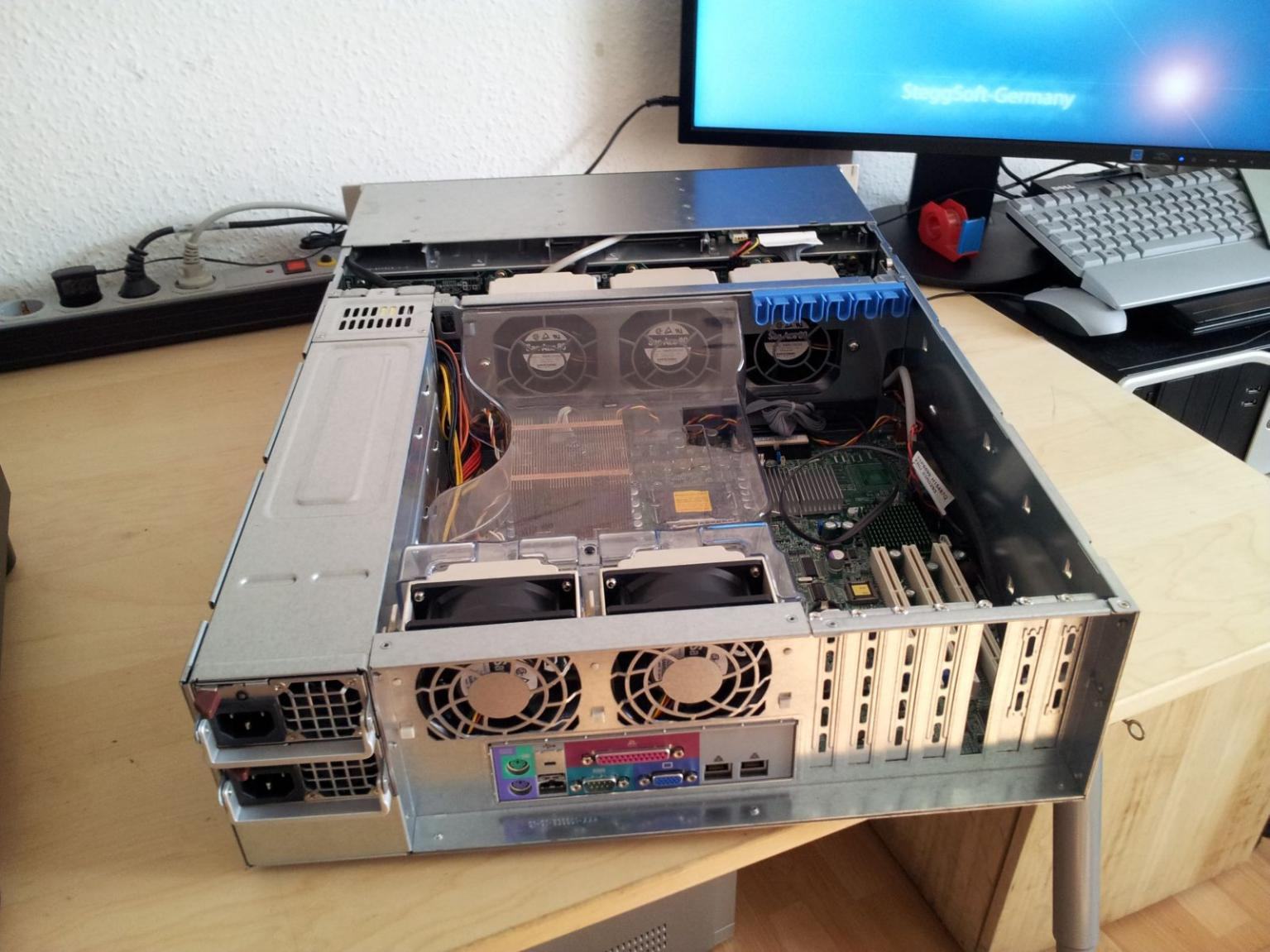

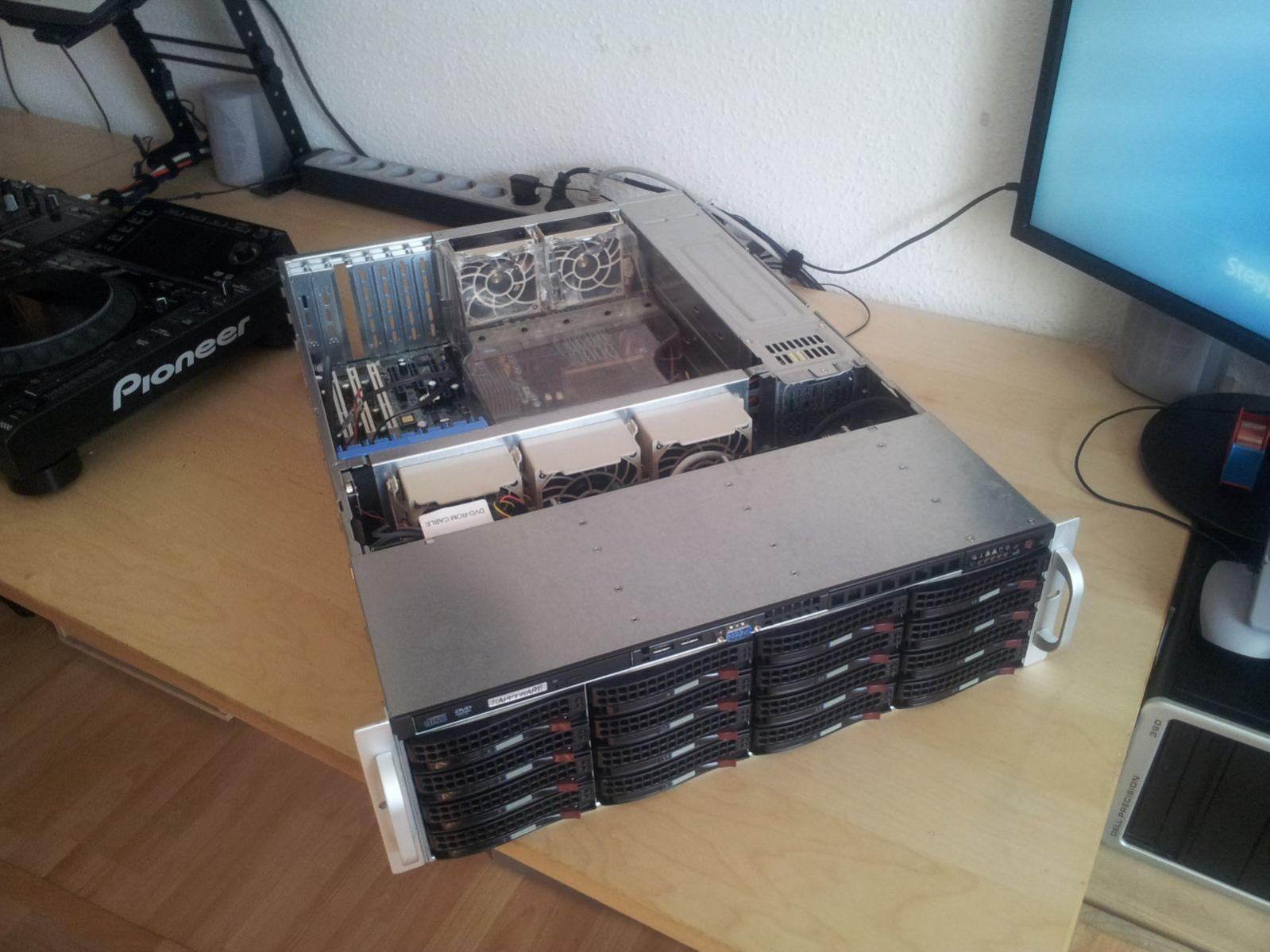

Nabend, bei mir ist jetzt auch ein SC836 eingetrudelt (nein, ich will Mafri nicht nachmachen :fresse:)

Die jetzige Hardware fliegt in den nächsten Tagen noch raus (mal schauen, was ich noch daraus mache^^) und die Hardware aus meinem aktuellen Storage kommt da rein. Im alten Case ist einfach nicht mehr genug Platz und so hab ich jetzt mehr Platz für Platten auf weniger Höheneinheiten :)

237957d1370723305-bilder-kommentare-19-cases-rackmounts-equipment-20130608_172120.jpg


237958d1370723321-bilder-kommentare-19-cases-rackmounts-equipment-20130608_172200.jpg


237959d1370723334-bilder-kommentare-19-cases-rackmounts-equipment-20130608_172304.jpg


Anhänge

  • 20130608_172120.jpg
    173 KB · Aufrufe: 778
  • 20130608_172200.jpg
    172,3 KB · Aufrufe: 781
  • 20130608_172304.jpg
    187,9 KB · Aufrufe: 776
Zuletzt bearbeitet:
Naja, dass in die OEM Cases nichts anderes reinpasst, ist ja ganz normal *g*. Aber bei den SM Cases sollte schon auch noch was anderes rein passen. Jut, mein PERC wird da wohl auch nicht rein passen, da die Kabel und der Cache über die 3HE hinaus stehen, aber da ich noch nen 8x Riser gefunden habe, werd ich mal schauen, ob der nicht doch noch ne Weile drinn bleibt.

Jut, für Lau war das Case jetzt zwar nicht, aber da ich schon länger nach einem Storage Case am schauen war hat sich das jetzt so gegeben und diesmal passte mir auch der Preis. Da kann ich auch verschmerzen, dass die 500er Platte bei 3 Betriebsstunden in 8 Jahren schon 7 fehlerhafte Sektoren hat :hmm:

Die Chenbrteile nerven manchmal.
Zum Vergrößern anklicken....

Naja im Moment nervt mich weniger ein Chenbro Case als dessen Innenleben. Aber eigentlich solltest du da noch weniger Probleme mit habem, als mit SM Cases

Etwa das RM214, dass du mal vor nem Jahr oder so von mir bekommen hast?
