Cooler Master CM 690 [3]

[Ashampoo]

ooh du armer
naja morgen kommt meine rheobus und ich werd wieder basteln



[hOMEWORk]

Kann einer von euch Besitzern bitte mal nachmessen ob der passt?

Swifftech MCR220
Aussenmaße: 284 x 128 x 34mm

http://www.aquatuning.de/product_info.php/info/p2698_Swiftech-MCR220-240mm-Radiator.html

30mm passen wohl ohne Probleme, nur wurde mir der Radiator empfohlen. Bitte schauen ob noch etwas Luft zwischen Board und Radiator ist.

Dankkeeeeee



[mj1985]

ooh du armer
naja morgen kommt meine rheobus und ich werd wieder basteln

Arme

Ich glaube ich zähle die Tage bis das Schätzchen bei mir ist . Dann gibts auch Bilder

Wieviel bringen eigentlich diese Kabelhalter?



[Katsche]

@hOMEWORk: Die Probleme siehst du aber nur in der Dicke von 34mm richtig?



[Bambule03]

Die Kabelhalter kannst dir knicken, ist voll der Schrott !

ist das Case nicht lieferbar oder wieso warten ?



[mj1985]

Die Kabelhalter kannst dir knicken, ist voll der Schrott !

ist das Case nicht lieferbar oder wieso warten ?

Die Window-Variante gibts nur bei Caseking und da gibts das momentan nicht (erst ab 30.11.)



[Katsche]

Die Kabelhalter kannst dir knicken, ist voll der Schrott !

ist das Case nicht lieferbar oder wieso warten ?

Habe die auch alle ausgebaut und die Kabel soweit es ging hinterm Motherboard verlegt, ist er noch viel sauberer.



[hOMEWORk]

Von den anderen Maßen solllte es passen, aber wenn du beim messen bist....

Danke



[Katsche]

Also bei mir sind es 33-34mm von der Decke zum Motherboard. Wenn du den Radi also noch etwas vom Motherboardtray abrückst, hägt der Radi vll minimal über, vll passt es auch ganz genau.



[hOMEWORk]

Danke, ich denke ich werd auf Nummer sicher gehen und den Stealth verbauen.



[Katsche]

uiii, wie gern ich auch ne Wakü hätte ... aber dann auch wieder nicht, von wegen Wasser und Elektronik ... außerdem lohnts für Sockel939 nichtmehr und auf einem non-Extreme-OC-Board wie dem A8N-E eh nicht ... aber das Gehäuse für ne Wakü hab ich schonma ^^



[heroman]

meins is heute angekommen und hab natürlich gleich meine Hardware darin verfrachtet, ich kann euch sagen das Case ist geil, später gibts ein paar pixx



[hOMEWORk]

Jetzt ist alles da, die Spiele beginnen



[mj1985]

Ich will auch mitspielen



[mb [HWLUXX]]

Schönes Gehäuse ... ein paar kleinere Sachen sind mir gestern beim Umbau aufgefallen.

Die 20mm flachen 140er Aerocool-Lüfter passen oben, d.h. zwischen Stahlgehäuse und Mesh-Aussen-Gitter, ohne Modifikation nicht rein ... den Plastikkram da drinnen muss es wohl an den Kragen gehen.

Bei der Version mit Seitenteil ohne Fenster kann es u.U. recht eng mit großen Tower-Kühlern werden. Der Xigmatek 1283 kollidiert bei mir mit dem oberen Lüfterplatz und erlaubt im unteren Lüfterplatz nur einen 80mm-Lüfter. Zum Teil mag das am Layout meines DFI Ultra-D liegen (CPU-Sockel "unter" den Ram-Slots") aber auch bei anderen Boards wird wohl der obere Lüfterplatz flöten gehen, von daher kann man denn auch gleich die Window-Variante nehmen ... wenn man sie kurzfristig hätte bekommen können ...

Auch die Lösung mit dem Staubfilter unten ist auch nur halbherzig gelöst. Zum Säubern des Filters muss man diesen erst samt Lüfter rausschrauben. In der Praxis nicht wirklich praktikabel ... da muss wohl die Druckluft-Dose her . Besser wäre gewesen, wenn er von außen vorgehängt oder vorgeschoben wäre ... aber egal, letztendlich überwiegen bei diesem Case die "Pros" ganz klar.



[Ashampoo]

ja das hat mich gestern auch aufgeregt mit dem stuabfilter vorne und das keiner untem Netzteil ist ;(



[hOMEWORk]

Kann man doch Nachrüsten, bei Caseking gibt es solche Filter, einfach von unten verbauen.

Ich hab das gemacht, Löcher bohren und fertig Wird ja alles lackiert.



[Bambule03]

Habe die auch alle ausgebaut und die Kabel soweit es ging hinterm Motherboard verlegt, ist er noch viel sauberer.

das sieht wirklich sauber aus, da kann ich mir noch ein Beispiel nehmen !

Werde ich auch noch machen müssen, sieht bei mir bißchen schlampig aus !



[Katsche]

Die 20mm flachen 140er Aerocool-Lüfter passen oben, d.h. zwischen Stahlgehäuse und Mesh-Aussen-Gitter, ohne Modifikation nicht rein ... den Plastikkram da drinnen muss es wohl an den Kragen gehen.

Ich war fest davon ausgegangen, dass die 140er problemlos reinpassen ...

das sieht wirklich sauber aus, da kann ich mir noch ein Beispiel nehmen !

Werde ich auch noch machen müssen, sieht bei mir bißchen schlampig aus !

Danke und viel Erfolg.



[Ashampoo]

wies bei mir momentan aussieht ist schlimm
dafür ist er jezz leise
wegen Sunbeam Rheobus



[Katsche]

Man hab mich nicht getraut das fette 24Pin Kabel auf der Rückseite da unten durchzuquetschen ...

Insgesamt aber noch zuviele Kabel, das geht besser



[Ashampoo]

ich weiss dass es besser geht aber ich wart noch auf meine front hab se am donnerstag abgeschickt wegen RMA
Und hätt ich einen drämel wäre sowieso alles besser



[Katsche]

Was war denn mit der Front genau ???

Bist du so nett und baust deinen 140mm Aerocool mal in den Deckel, irgendwie ist sich das Forum hier nicht einig, ob das nun passt oder nicht ...

P.S.: Schöne Zehen haste ^^



[Ashampoo]

loooooool
du sau du
naja meine ex hatt se net so gemocht(<<---komisches wort)
jo kann ich mal machen morgen oder so oder besser montag weil da geld kommt und ein dremel



[Katsche]

ok, danke.



[Ashampoo]

Man hab mich nicht getraut das fette 24Pin Kabel auf der Rückseite da unten durchzuquetschen ...

Achso dafür musste ich auch biegen den scheiss da ich sag aber mitm Dremel siehste demnächste kien kabel mehr
Fängt alles an ab nächste Woche nach Halloween also am Feiertag



[hOMEWORk]

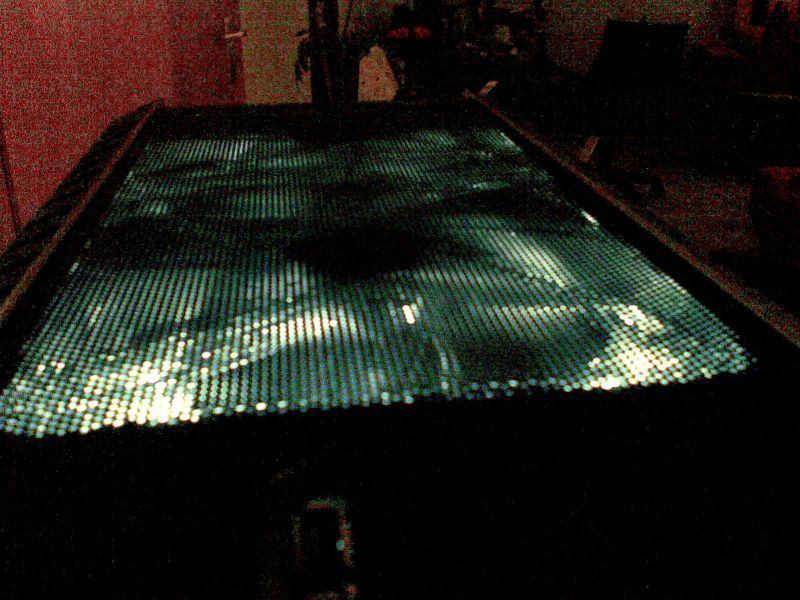

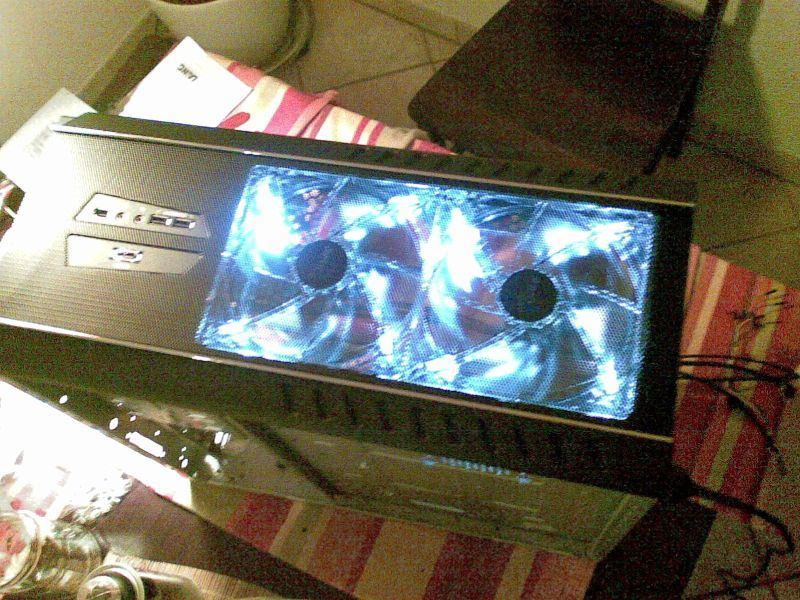

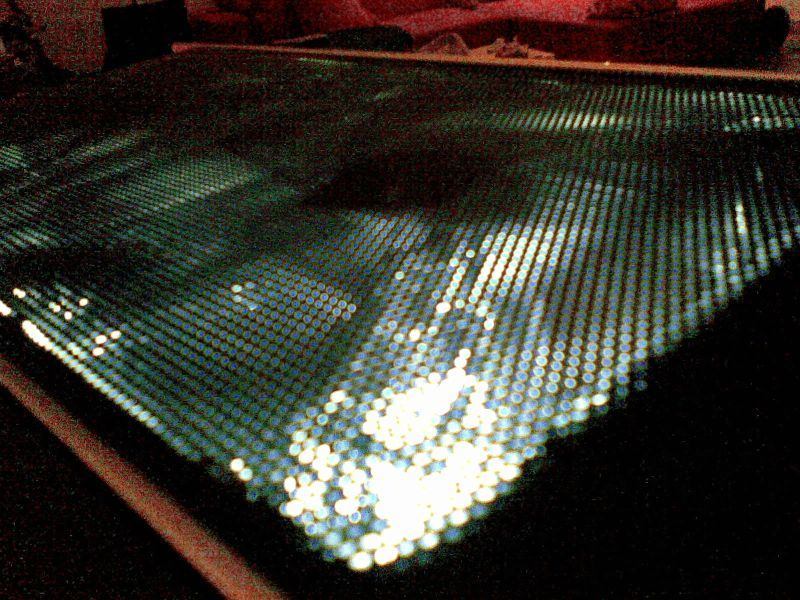

Die 140mm Lüfter passen zwischen Gehäuse und Mesh-Gitter, aber nur wenn man den Dremel kreisen lässt.

Ich hab nach 2h sägen die Lüfter verbaut bekommen. Radiator/Laing kann auch schon verbaut werden, aber erst wird das Gehäuse von innen lackiert.

Leider hatte ich keine Digicam parat, sorry für die schlechte Qualität.



[Katsche]

Hätte noch was nachzutragen zum "Toolless-Design":

Ich muss sagen, dass fast alles daran nicht wirklich seinen Zweck erfüllt. Mein DVDBrenner sitzt nicht ansatzweise fest und auch der Floppy-Einbaurahmen musste zusätzlich befestigt werden.

Genauso wirkungslos sind die Halter an den Erweiterungsslots. Meine X-Fi wird noch ganz gut gehalten, aber die 7800GT mit dem VF900CU rutscht schon sehr deutlich nach unten durch und wirkt nicht ausreichend gestützt.

Was die HDD-Halter taugen, kann ich nicht beurteilen, da ich meine HDD nachwievor im NB Cool-Swing hängen habe.

Eine angenehme Nacht
Katsche



[Bambule03]

Homework wie hast du diese großen Lüfter da nur rein bekommen ?

sieht wirklich klasse aus, ist ne Überlegung wert!

Farbe weiß ?

http://www.caseking.de/shop/catalog/product_info.php?cPath=26_496&products_id=4391



[mb [HWLUXX]]

Hätte noch was nachzutragen zum "Toolless-Design":

Ich muss sagen, dass fast alles daran nicht wirklich seinen Zweck erfüllt. Mein DVDBrenner sitzt nicht ansatzweise fest und auch der Floppy-Einbaurahmen musste zusätzlich befestigt werden.
[...]

Stimmt, das System basiert auf einer netten Idee, wurde aber nicht ganz zuende gedacht. Aber, linke Seite schnell einclippen und rechts Schrauben eindrehen ... man spart also schon etwas Zeit .

Der Brenner hält bei mir sogar einigermassen, nur hatte ich leichte Probleme zwei IDE-Platten samt Einbaurahmen in den 5,25"-Plätzen unterzubringen, da die wenigen Schraubenlöcher im Gehäuse auch noch (zensiert) verteilt sind , d.h. rechts anders wie links.

Den Bodenlüfter habe ich jetzt ohne "Luffi" direkt verschraubt, hatte grad noch einen passenden Antivibrationsrahmen gefunden. Der obere Lüfterplatz im Seitenteil, aufgrund der Kollision mit meinem Xigmatek leider nicht nutzbar, ist per Plexiglasscheibe dichtgemacht. Mal schauen, vielleicht transplantiere ich die 140er Aerocool auch noch in den Zwischenraum im Deckel. Nötig wäre dies nicht, da ich ja keine WaKü habe, aber würde wohl irgendwie besser aussehen ...

Trotzdem ... bin happy mit dem Gehäuse
