[Sammelthread] Dell PowerEdge T20

[tolga9009]

Das ich das Netzteil modden muss ist mir bewusst, jetzt versteh ich aber gerade nicht ganz was ich mit dem P2 (Bezeichnung laut Tür vom T20) Stecker machen muss.

Ich hab zwar keine T20-Tür grade zur Hand, um zu wissen, was mit P2 gemeint ist, gehe aber mal stark davon aus, dass du den Connector 12V_PWRCONN (12) aus folgender Abbildung aus dem Handbuch meinst:

Dell PowerEdge T20 Owner's Manual | Dell Deutschland

Das ist der Anschluss für die CPU. Häufig haben Netzteile einen 2x 4-Pin, der zu einem 8-Pin zusammengesteckt wurde. Auch bei deinem Netzteil schaut es so aus, als könnte man den "teilen". Den nimmst dann nur den 4-Pin davon. Der Anschluss ist so codiert, dass du den nicht falsch aufstecken kannst.

Auf die schnelle habe ich leider nur dieses verwackelte YouTube-Video gefunden, zeigt aber (bei 0:43) wie man es teilt:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

@jimmyhendrix: mein T20 mit allen möglichen Energiespar-Tunings (kein Monitor, kein HDD-Spindown) verbraucht mit 4x WD Red 2TB ca. 27W im Idle unter Linux. Du solltest bei deinem System also ein wenig was rauskitzeln können. Habe leider keine Ahnung von XigmaNAS / FreeBSD, im Internet wird aber folgende Seite in dem Zusammenhang empfohlen: https://wiki.freebsd.org/TuningPowerConsumption



[jimmyhendrix]

Danke. Habe mir die Seite mal zu Gemüte geführt und einige Punkte ausprobiert. P-States und Throttling zu deaktivieren führt dazu, dass der niedrigste anliegende Takt von 200Mhz auf 800Mhz steigt.
C-States C2, PCI Devices und USB Powersave habe ich nun umgestellt, aber bringt leider keine Ersparnis.



[Tchacker]

Kann jemand ne kleine,schnelle NVME SSD empfehlen,von der sich Windows per Clover booten lässt?
Gegebenenfalls PCI-Express?
Hätte diese die volle Geschwindigkeit wenn ich bereits ne 970 GTX verbaut habe?



[Janero]

Die PCIe Lanes vom PEG kommen direkt von der CPU daher ja man kann die SSD voll ausnutzen. Aber wo versprichst du dir davon etwas?



[tolga9009]

Bei einer bereits verbauten GTX 970 müsste die NVMe SSD in den unteren x16 Slot installiert werden, der allerdings nicht per PCIe 3.0 angebunden ist.

Steckplätze: 1x PCIe x16 Gen3,1x PCIe x16 Gen2 (nur mit x4 angebunden), 1x PCIe x1 Gen2, 1x PCI

Theoretisch bist du bei der halben Leistung von PCIe 3.0 x4, real solltest du bei ca. 1700MB/s ankommen. Ich würde da ganz pragmatisch rangehen: schau einfach, was es aktuell so im Angebot gibt.
Sofern du bereits eine andere SSD installiert hast, würde ich jedoch davon absehen, mittels Clover + NVMe-Treiber von der NVMe-SSD zu booten. Das dauert länger und ist fehleranfälliger als direkt von einer SATA SSD zu booten. Du kannst deine Applikationen / Dateiordner auf die NVMe verlagern und siehst die gleiche Performance bei deinen Anwendungen. Windows profitiert von der NVMe nicht.



[WayneZone]

Geht das installieren von Win10 direkt oder eher über Win7 und dann upgraden?



[Janero]

@tolga9009 hast recht der C226 hatte ja noch kein PCIe 3.0 das gab es erst beim T30 mit dem C236

@WayneZone ? auf dem T20 kannst du direkt windows 10 installieren mit oder ohne key vom Win7. Der Ümweg über Windows 7 macht eher keinen Sinn.



[michelm]

Hallo,

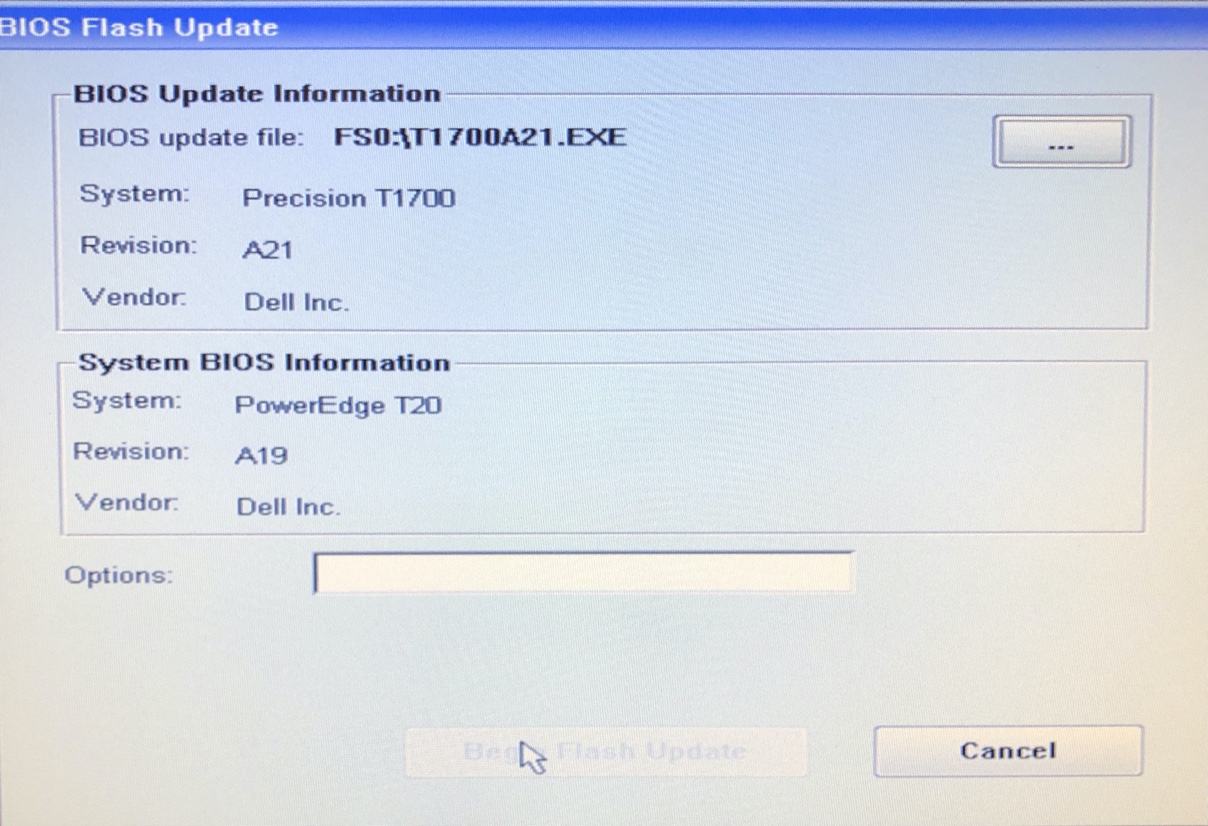

ich wollte mein T20 A20 auf den T1700 crossflashen. Habe dazu als erstes mal das Bios des T20 auf A19 downgegraded und das ein CMOS reset gemacht. Im Boot Menu dann wieder auf BIOS Update gegangen und die gepatchte Version A21 des T1700 ausgewählt. Egal ob mit oder ohne PSWD Jumper, der Button "Begin Flash Update" bleibt grau hinterlegt. Irgendetwas muss ich noch falsch machen? Hat jemand eine Idee?

Danke michelm



[tolga9009]

Das gepatchte Firmware-Update musst du unter Windows ausführen. Dein T20 rebootet dann automatisch in das BIOS-Update. Das musst du nur einmalig machen. Die weiteren BIOS-Updates (vom T1700) kannst du ungepatcht über das BIOS-Menü einspielen.



[manwald]

Hallo zusammen , ich habe eben offenbar meinen T20 geschrottet . Ich habe an den Front USB Anschlüsse meinen kleinen Handstaubsauger zum Aufladen angeschlossen, der offenbar nicht nur über diese komische Buchse geladen wird, sondern auch Strom abgibt. Der PC ging direkt aus, und nun blinkt die Power LED bernsteinfarben im Rhythmus 2.1, was soviel heißt, wie dass das Motherboard offenbar defekt ist. Was kann ich jetzt tun?



[Janero]

Mach mal alles stromlos und nimm die Cmos Batterie raus für ein paar Minuten. Danach teste noch mal ob es wieder geht.



[michelm]

Das gepatchte Firmware-Update musst du unter Windows ausführen. Dein T20 rebootet dann automatisch in das BIOS-Update. Das musst du nur einmalig machen. Die weiteren BIOS-Updates (vom T1700) kannst du ungepatcht über das BIOS-Menü einspielen.

Danke, so hat das jetzt auch funktioniert!



[manwald]

Mach mal alles stromlos und nimm die Cmos Batterie raus für ein paar Minuten. Danach teste noch mal ob es wieder geht.

Versuche ich nachher einmal.

Falls das nicht klappt, was für ein günstiges Mainboard kann ich für den installierten Prozessor (es ist wohl ein Intel Xeon E3-1225 v3) verwenden? Dann würde ich noch ein passendes Netzteil kaufen und den Rest weiterverwenden.



[ClearEyetemAA55]

Intel LGA 1150

heise online

News und Foren zu Computer, IT, Wissenschaft, Medien und Politik. Preisvergleich von Hardware und Software sowie Downloads bei Heise Medien.

www.heise.de

Asus H97Pro z.B.



[Janero]

da passen nur mATX



[manwald]

Mach mal alles stromlos und nimm die Cmos Batterie raus für ein paar Minuten. Danach teste noch mal ob es wieder geht.

Krass - das hat tatsächlich funktioniert!

Super!!!!!!! Ich danke dir, darauf wäre ich tatsächlich nicht gekommen - verstehe auch noch nicht, warum es funktioniert hat, aber das spart mir jede Menge Geld und Aufwand.



[kespo]

Hallo zusammen,

ich habe die Tage proxmox 6.1.1 auf meinen T20 (BIOS A20) geschubst. Jetzt allerdings ein Problem das dieser mit aktivierten WOL, nach dem herunterfahren jedes mal automatisch neu startet. Problem tritt übrigens auch auf wenn ich das Netzwerkkabel entferne.

Habe schon einige Tipps aus dem Netz ausprobiert, mit anpassen der grub Datei und verschiedene BIOS Einstellungen. So richtig will allerdings nichts rennen.

Hat noch jemand einen Tipp für mich? Unter Windows lief das ganze bisher immer Anstandslos.



[tolga9009]

- USB 3.0 ausschalten, falls Linux OS verwendet wird. Sonst gibt's einen Reboot statt Shutdown. Alternative Lösungen: Sleep (S3) nutzen und mit WoL wecken. Ggf. irgendwelche Kernel Parameter.

Es gab auch irgendwelche andere Lösungen, die fallen mir aber grad nicht ein.



[kespo]

USB 3.0 ausschalten und C States deaktivieren waren bei mir die Lösung.

Update:
Das Problem ist noch nicht ganz behoben. Wollte den guten Rechner eben an seinem Bestimmungsort verbannen, sobald ich die Tastatur abstecke fährt er wieder permanent hoch. Das ist dich sicherlich nicht im Sinne des Erfinders? Gibt es dafür noch versteckte Optionen? Habe mich eben durch das BIOS gewühlt, etwas passendes leider nicht gefunden. Im Dell Forum schrieb jemand was von POST und dort für das Keyboard die Option zu deaktivieren. Das einzige was die Option gefühlt bewirkt ist das keine Fehler mehr geschrieben werden.



[sandreas]

Übrigens haben wir die erste Erfolgsmeldung von michelm für das Cross-Flash-Tutorial bezüglich ME Update: https://www.hardwareluxx.de/community/threads/dell-poweredge-t20.1031138/page-239#post-27274367

@michelm Herzlichen Dank fürs Testen.



[tolga9009]

soald ich die Tastatur abstecke fährt er wieder permanent hoch. Das ist dich sicherlich nicht im Sinne des Erfinders? Gibt es dafür noch versteckte Optionen?

Ist "USB Wake Support" im BIOS aktiviert? Desweiteren kannst du probieren, folgenden Kernel Parameter hinzuzufügen: xhci_hcd.quirks=27033



[kespo]

folgenden Kernel Parameter hinzuzufügen: xhci_hcd.quirks=27033

perfekt, Danke für den Hinweis. Hier im Forum gab es diese ampi (?) Zusätze nicht.

Nochmal zusammengefasst: USB 3, alles was den Rechner aufwecken kann (außer WOL) deaktivieren.
In der /etc/default/grub folgendes anpassen
GRUB_CMDLINE_LINUX_DEFAULT="xhci_hcd.quirks=270336 quiet splash"
und update-grub ausführen + Neustart. (Stand BIOS A20, mit CMOS Reset).



[tolga9009]

Du musst anschließend noch "update-grub" ausführen, damit das auch in die grub.cfg kommt.

Ob der Kernel Parameter korrekt übernommen wurde, kannst du mittels "dmesg | grep -i xhci" herausfinden. Taucht dein oben gesetzter Kernel Parameter nicht auf, wurde es nicht übernommen.

Außerdem: C-States müssen meines Wissens nicht deaktiviert werden.



[kespo]

Außerdem: C-States müssen meines Wissens nicht deaktiviert werden.

Hast Recht, geht auch mit aktivierten.

Habe das oben mal angepasst und ergänzt

Kompatibler ECC RAM ist außerdem 03T8262 von Lenovo für die eigenen Workstations mit 1600MHz..



[jimmyhendrix]

Ich versuche immernoch den Stromverbrauch zu minimeren.

$ sysctl dev.cpu.0.cx_supported
dev.cpu.0.cx_supported: C1/1/1 C2/2/148

Demnach würde der 1225 v3 maximal über C-State C2 verfügen.
Nach dem Intel Datasheet sollte doch wenigstens C6 möglich sein oder?



[tolga9009]

Ja, Haswell unterstützt bis C7. Das funktioniert allerdings auch nur dann, wenn ALLES passt. Es gibt Hardware-Kombinationen, wo C2/C3 tatsächlich das niedrigste darstellt, bspw. bei manchen Storage-Controller Karten (z.B. Adaptec) oder manchen SSDs.

Ist bei dir folgendes eingestellt in der rc.conf?

economy_cx_lowest="Cmax"
performance_cx_lowest="Cmax"

Was ist die Ausgabe für hw.acpi.cpu.cx_lowest (bevor du die rc.conf editiert hast und danach)?

Nebenbei: ich plane übernächstes Wochenende einen meiner T20 auf FreeBSD / XigmaNAS / FreeNAS umzustellen. Im Rahmen dessen werde ich auch Power Management testen (und entscheiden, ob ich FreeNAS bare-metal laufen lasse oder über KVM). Wenn du ein bisschen warten kannst, kann ich dir dann Informationen aus erster Hand geben, wie das geklappt hat.

Ansonsten habe ich noch folgenden Link gefunden: https://vermaden.wordpress.com/2018/11/28/the-power-to-serve-freebsd-power-management/



[jimmyhendrix]

Sollte denn C7 dann grundsätzlich auch auf der T20-Hardware laufen?

In meinem stecken keine zusätzlichen Karten oder Hardware. Konfiguration sind 2 WD RED 4 TB (EFRX), 1 WD BLUE 3 TB (EZRZ) und 1 Kingston A400 SSD 120GB. RAM sind 2x8GB ECC 1.35V.
Außerdem ist das BIOS vom T1700 geflasht.
Wenn dann könnte die SSD schuldig sein. Ich könnte am WE XigmaNAS mal auf einen USB Stick flashen..

economy- und performance_cx_lowest stehen seit kurzem auf Cmax.
Vor der Änderung:

hw.acpi.cpu.cx_lowest: C1

Nach Umstellung auf Cmax:

hw.acpi.cpu.cx_lowest: C8

Es bleibt aber scheinbar trotzdem bei den Kernen "nur" bei C2:

Spoiler

$ sysctl -a | grep cx
device cxgb
device cxgb_t3fw
hw.acpi.cpu.cx_lowest: C8
hw.cxgb.tx_reclaim_threshold: 32
hw.cxgb.tx_coalesce_enable_stop: 256
hw.cxgb.tx_coalesce_enable_start: 512
hw.cxgb.tx_coalesce_force: 0
hw.cxgb.txq_mr_size: 1024
hw.cxgb.nfilters: -1
hw.cxgb.use_16k_clusters: -1
hw.cxgb.force_fw_update: 0
hw.cxgb.multiq: 1
hw.cxgb.msi_allowed: 2
dev.cpu.3.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.3.cx_usage_counters: 840028 3080189
dev.cpu.3.cx_usage: 21.42% 78.57% last 2034us
dev.cpu.3.cx_lowest: C8
dev.cpu.3.cx_supported: C1/1/1 C2/2/148
dev.cpu.2.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.2.cx_usage_counters: 1992053 2977916
dev.cpu.2.cx_usage: 40.08% 59.91% last 53us
dev.cpu.2.cx_lowest: C8
dev.cpu.2.cx_supported: C1/1/1 C2/2/148
dev.cpu.1.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.1.cx_usage_counters: 228251 2535837
dev.cpu.1.cx_usage: 8.25% 91.74% last 696us
dev.cpu.1.cx_lowest: C8
dev.cpu.1.cx_supported: C1/1/1 C2/2/148
dev.cpu.0.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.0.cx_usage_counters: 233741 3070908
dev.cpu.0.cx_usage: 7.07% 92.92% last 66us
dev.cpu.0.cx_lowest: C8
dev.cpu.0.cx_supported: C1/1/1 C2/2/148

Habe die letzten Tage viel zu dem Thema gegoogelt und auch deinen verlinkten Artikel gefunden, aber ich bekomme nur maximal C2 hin.

Wenn du demnächst deine Erfahrungen mit einer FreeBSD Distribution teilst, wäre das cool. Mein Server rennt ja nicht weg und läuft ja soweit



[caoz84]

Hallo zusammen!

Nachdem meine alte 4TB Seagate HDD letze Woche ihren Geist im Dell T20 aufgegeben hat, habe ich als Ersatz eine neue externe WD Elements 8TB (HDD aus dem Gehäuse genommen) eingebaut. Die 8TB habe ich mit Klebeband am dritten Pin abgeklebt, damit sie vom Rechner erkannt wird. Sie wird auch erkannt, jedoch wird die andere vorher einwandfrei laufende WD 4TB nun nicht mehr erkannt/läuft nicht mehr an/wird nicht unter der Datenträgerverwaltung aufgeführt? Woran kann das liegen?

Bis auf folgende Änderungen ist der DELL T20 unverändert geblieben:

+ Grafikkarte RX570 - TDP 150W (AMD), 180W (Sapphire) AMD Radeon RX 570 (Desktop), 8GB GDDR5

Die Grafikkarte wird mit diesem Adapter betrieben: Adaptare 35109 PCIe 6+2
und das Powerlimit wurde auf -25% eingestellt

+ 2x Ballistix 8GB RAM

+ Samsung SSD 500GB

+ 4TB WD HDD

+ 8TB WD HDD

Ist das Netzteil dafür zu schwach oder warum wird die 4TB WD nicht mehr erkannt?

Vielen Dank für jeglichen Hinweis und schönes Wochenende!


UPDATE! ERLEDIGT!

Nachdem ich mir das BIOS und den Bootmanager angeschaut hatte (beide HDDs + SSD wurden angezeigt!) und neugestartet habe, wurden nun beide Festplatten in der Datenträgerverwaltung erkannt. Kann sich das jemand erklären?

Einzige mögliche Erklärung, die mir momentan noch bleibt: Das Powerlimit der Grafikkarte stellt sich ab und zu komischerweise wieder auf 0%. Hatte die HDD deshalb zu wenig Strom?

Sorry, bin Laie!



[jimmyhendrix]

Gestern habe ich dann ein wenig rumprobiert. XigmaNAS auf einen USB Stick installiert, SSD und HDD's abgesteckt (Strom- und Datenanschluss), so dass nur noch der USB Stick als zusätzliche Hardware angeschlossen ist. XigmaNAS mit Werkseinstellungen gestartet und nur LAN Schnittstelle konfiguriert, powerd aktiviert, auf adaptive Power gestellt und economy- und performance_cx_lowest auf Cmax gestellt und auch keine Freigaben, Dienste etc eingerichtet. Monitor, Tastatur und Maus wieder abgestöpselt, doch weiterhin nur C2. Also an der SSD oder HDD's kann es wohl nicht liegen.

Spoiler

$ sysctl -a | grep cx
device cxgb
device cxgb_t3fw
hw.acpi.cpu.cx_lowest: C8
hw.cxgb.tx_reclaim_threshold: 32
hw.cxgb.tx_coalesce_enable_stop: 256
hw.cxgb.tx_coalesce_enable_start: 512
hw.cxgb.tx_coalesce_force: 0
hw.cxgb.txq_mr_size: 1024
hw.cxgb.nfilters: -1
hw.cxgb.use_16k_clusters: -1
hw.cxgb.force_fw_update: 0
hw.cxgb.multiq: 1
hw.cxgb.msi_allowed: 2
dev.cpu.3.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.3.cx_usage_counters: 4947 39225
dev.cpu.3.cx_usage: 11.19% 88.80% last 856us
dev.cpu.3.cx_lowest: C8
dev.cpu.3.cx_supported: C1/1/1 C2/2/148
dev.cpu.2.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.2.cx_usage_counters: 9286 63189
dev.cpu.2.cx_usage: 12.81% 87.18% last 1353us
dev.cpu.2.cx_lowest: C8
dev.cpu.2.cx_supported: C1/1/1 C2/2/148
dev.cpu.1.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.1.cx_usage_counters: 4898 39976
dev.cpu.1.cx_usage: 10.91% 89.08% last 64us
dev.cpu.1.cx_lowest: C8
dev.cpu.1.cx_supported: C1/1/1 C2/2/148
dev.cpu.0.cx_method: C1/mwait/hwc C2/mwait/hwc
dev.cpu.0.cx_usage_counters: 5304 41394
dev.cpu.0.cx_usage: 11.35% 88.64% last 48us
dev.cpu.0.cx_lowest: C8
dev.cpu.0.cx_supported: C1/1/1 C2/2/148

Habe auch mal das LAN Kabel gezogen und dann über die Konsole am Server gechecked, aber auch da nur C2.

Mir ist allerdings aufgefallen, dass ich damals XigmaNAS wohl als Legacy statt UEFI-Variante installiert hab. Aber daran sollte es nicht liegen können oder?
Selbst mit ausgesteckten Laufwerken und I/O-Peripherie, einer nackten Installation auf USB-Stick komme ich so nicht unter 22W.

Bin daher sehr gespannt auf deinen Versuch tolga



[tolga9009]

Ist in den BIOS-Einstellungen der PCI-Slot deaktiviert? Solange es aktiviert ist, ist ASPM für PCIe deaktiviert, was verhindert, dass der Package C-State unter C2/C3 kommt.

Bzgl. der SSD bzw. der SATA Anschlüsse musst du nachprüfen, ob SATA Aggressive Link Power Management (ALPM) eingeschaltet ist. Das ist bspw. unter Linux nicht standardmäßig der Fall und wird je nach SSD sogar deaktiviert, da es bei verbuggten SSDs zu Datenverlust führen kann. Kann mir auch vorstellen, dass es bei FreeBSD sehr ähnlich ist.

Für C6 reicht es, ALPM + ASPM zu aktivieren. Für C7 muss der Monitor abgestöpselt werden und es wird eine SSD benötigt, die DevSleep kann (i.d.R. können das moderne SSDs ab ~2014). Der Sprung von C6 -> C7 ist allerdings nicht wirklich der Rede wert. Auf meinem Notebook (auch Haswell) macht C6 -> C7 ca. 0,5W bis 1W aus.

Ob UEFI/Legacy einen Unterschied macht, kann ich dir nicht sagen. Ich installiere aber seit Jahren alles und überall mit UEFI (Legacy OROMs / CSM deaktiviert) und werde das auch bei FreeBSD so machen.
