Der 12VHPWR als Brandgefahr: Enge Biegeradien sollten vermieden werden

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Diese 30 Zyklen gab es aber auch schon bei anderen Steckern und Buchsen – die Zahl als solches ist also nicht neu. Natürlich muss man sich dann anschauen, in welcher physikalischen Umsetzung diese 30 Zyklen relevant sein sollen. 6- oder 8-Pin PCIe wirken ja schon deutlich stabiler als es der 12VHPWR tut.
Molex Mini-Fit Jr hat zwar auch nur 30 Zyklen spezifiziert und ist, ähnlich 12VHPWR, auf 9A pro Pin ausgelegt, nutzt effektiv allerdings nur 2A pro Pin, anstelle von 4,2A, und kann durch die massivere Größe selbst ausgenudelt noch eine vergleichsweise sichere Verbindung herstellen. Wenn 12VHPWR jetzt schon Probleme macht, nur weil man ihn falsch ansieht, wird es gegen Ende der Lebenszeit auf jeden Fall interessant.

und dann sieht man zu der hohen Last-Thmatik noch Leute, welchen die Leistung nicht genügt und einen BIOS Mods machen um dann 600W dauerhaft im TimeSpy Loop zu ziehen. :unsure:
am besten noch nen Shunt Mod obendrauf damit es sich auch lohnt :LOL:

Irgendwann kam doch zu Beginn mal auf das es kein ATX Standard wird.
Hab mich von Anfang an schon gewundert warum das so eng darf. Und 600W drüber dürfen.

Zumal man ja eigentlich nen Haufen Platz hätte, würde man die PCB vergrößern.
Weil der Kühler ragt ja auch ohne Ende raus xD

Ich frag mich wie die das getestet haben ?
Soll ja eine externe Firma sein xD ... einfach nur traurig. 2022 und der Laden baut ja nicht seine erste Graka.

Das ein neuer Standard, der keiner ist, ausgiebig getestet werden sollte, ist doch auch nix neues oder ?

Nvidia ... Jugend forscht ... :/
Eine Meisterleistung in DLSS und beim Connector durchgängig versagt.


Nicht biegen, keine Spannung drauf geben auch wenn da jetzt 4!!!!! PCI-E 8pin Stromstecker dran hängen!

Achja, wir sehen da nix vor, ihr bekommt das schon irgendwie hin.
Empfehlungen: PC nur in Schwerelosigkeit betreiben.

Wie erklärst du dann verschmorte 6-/8-Pin Stecker bei weit weniger Verbrauch?
Genauso wie bei den verschmorten 12 V HPWR Stecker:
Grundsätzlich können die Stecker die leistung in einer Idealen Welt ja problemlos übertragen.
Aber je kleiner die Stecker werden und höher Ströme zu handeln haben umso empfindlicher werden die bei Herstellungs/User Fehler.

Wenn z.B der 12 V HPWR eingesteck 4mm Kontaktlänge hat (geschätzt, zufaul das nachzuschauen) und man jetzt durch seitliches Verbiegen am Kabel viel Zug auf äußeren Pin bringt so das er sich um 1 mm rauszieht hat man 25% der Kontaktfläche verloren.
Auch wird es durchaus Produktionsfehler geben die nicht in der Qualitätskontrolle auffallen und dadurch werden dann einzelne Pins/Buchsen geschädigt.
Wir befinden uns hier halt im Massenmarkt und nicht in der Weltraum/Militär Technik wo jeder einzelnen Stecker manuell von einen extra Prüfer nochmal kontroliert wird.

Gerüchten zu folge liefert NVidia die neuen 4090 Chargen mit einem speziellen Haltemechanismus aus um die 4 Kabelstränge im Gehäuse festzuhalten damit diese vom Eigengewicht nicht am Stecker ziehen. Sowie ein Winkelmesser um die Winkligkeit beim Steckeraustritt zu vermessen. ..... nicht ernst aber würd mich nicht mehr wundern wenns so kommt. Die Aussage - wir haben keine Probleme mit den Steckern in unseren versuchen gehabt wir tauschten einfach die verschmolzenen aus und haben weiter getestet kaputt ging nichts ist so ein Satz der verstört :)

Die bei ihren eigenen Karten noch den alten PCIE Stecker nutzen, genau mein Humor :LOL:

Möglicherweise liegt es einfach daran, dass die Karten vor dem Stecker entwickelt wurden?

Nicht das es noch einen Rückruf geben geben muss :oops:

Jedenfalls kann man daran mal sehen, was die Karte für eine Power hat.

Zuletzt bearbeitet:
Der 12 VHPWR Stecker ist eine Entwicklung von Intel, aber naja.
PCI-SIG hat das Ei gelegt. Intel hat es nur in die ATX 3.0 Spezifikation aufgenommen.
und dann sieht man zu der hohen Last-Thmatik noch Leute, welchen die Leistung nicht genügt und einen BIOS Mods machen um dann 600W dauerhaft im TimeSpy Loop zu ziehen. :unsure:
am besten noch nen Shunt Mod obendrauf damit es sich auch lohnt :LOL:
Für die 600W braucht es keine Mods. Da gibt es genügend Partnerkarten, die von Haus aus ein 600W Power-Limit haben. Zudem sollte man nicht vergessen, dass besonders Karten wie die 4090 häufig zum Rendern benutzt werden, was die Karten nicht nur deutlich mehr auslastet, sondern das auch für Stunden oder sogar Tage.

Möglicherweise liegt es einfach daran, dass die Karten vor dem Stecker entwickelt wurden?
Die A770 hatte ihren Release Tag am 12 Oktober 2022 (selber Tag wie die 4090). Der Stecker existiert aber schon seit der 3090TI bzw. wenn man den ohne Sense Pins bei der 3090 FE mitzählt dann seit dem.
Wenn man jetzt Intel nicht unterstellt das sie für die Entwicklung ihrer Grafikkarten solange brauchen wie für Duke Nukem 4 Ever und veralteten mist viel zu spät auf den Markt bringen hätten sie schon den neuen Stecker benutzen können. Würd ich als Entwickler aber auch tun von daher Pluspunkt für Intel.

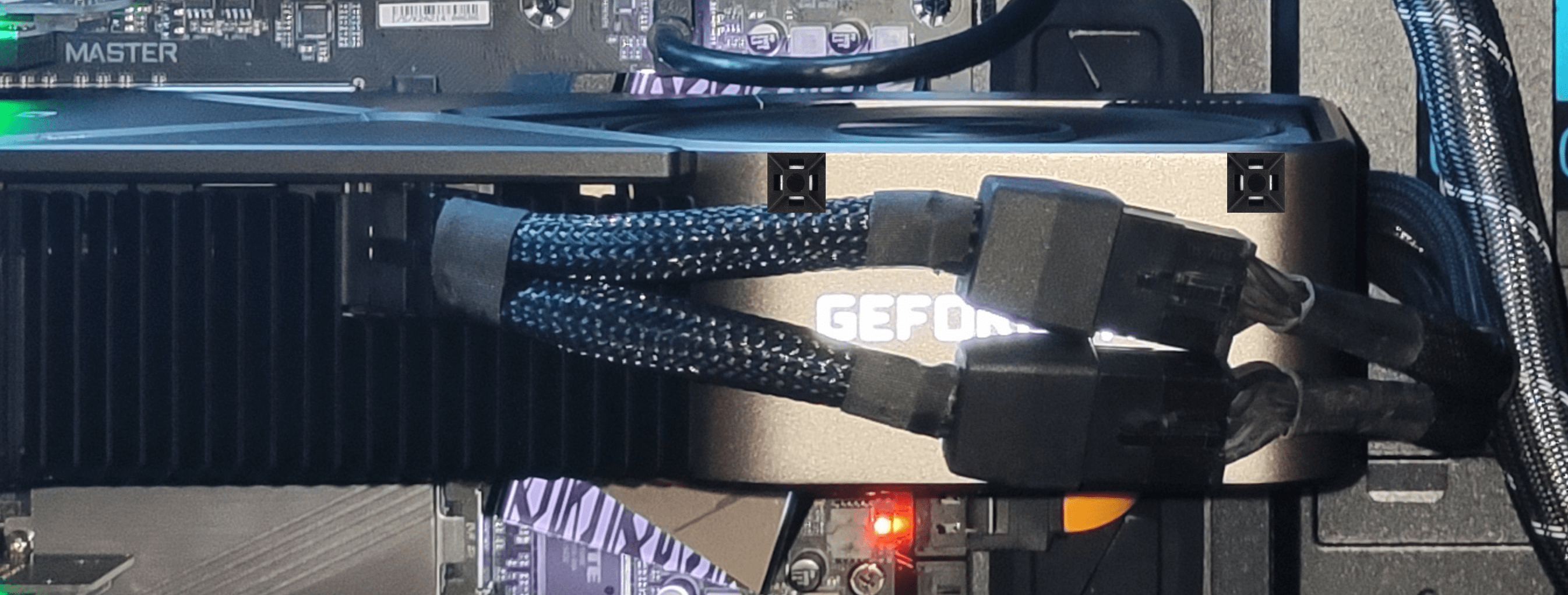

Und noch ne wilde Verschwörungstheorie, alle haben sich gewundert warum der Stromstecker bei der 3090FE so komisch verdreht war. Wenn man nun sieht das seitliches knicken der Kabel am schlimmsten ist.


Anhänge

  • Cable-Tie.png
    1,2 MB · Aufrufe: 204
Zuletzt bearbeitet:
@Samy355 und die Karten wurden wie oft verschoben? Das Design des Boards war schon lange bevor der Stecker kam fertig.

Das wird ja immer besser. Welche Fehlkonstruktion verzichtet auf eine Muffe um den Abstand zu garantieren und ein Ablösen der gekrimten Stecker zu verhindern. Als Alphatester muss wohl der Kunde herhalten. Der gleiche Müll wie bei der ersten SATA Generation.
Da waren wieder die Theoretiker am Werk. Tests im Labor kosten Geld, macht ja der Kunde.

Naja, das haben andere auch schon bei normalen Steckern geschafft.
Man sollte sich vorher besser informieren, wie man korrekt den Stecker an anschließt.
Könnten also auch Einzelfälle bleiben, besonders jetzt wo man für das Thema sensibilisiert wird.

Man könnte auch einfach resümieren, dass bis zu 600W bei 12V komplett daneben ist.
Nicht grundlos wird in der Industrie vielfach in Bereichen von 24-48V gearbeitet, weil man da einfach deutlich weniger Stromstärke hat...
Aber was weiß ich schon 🤷‍♂️

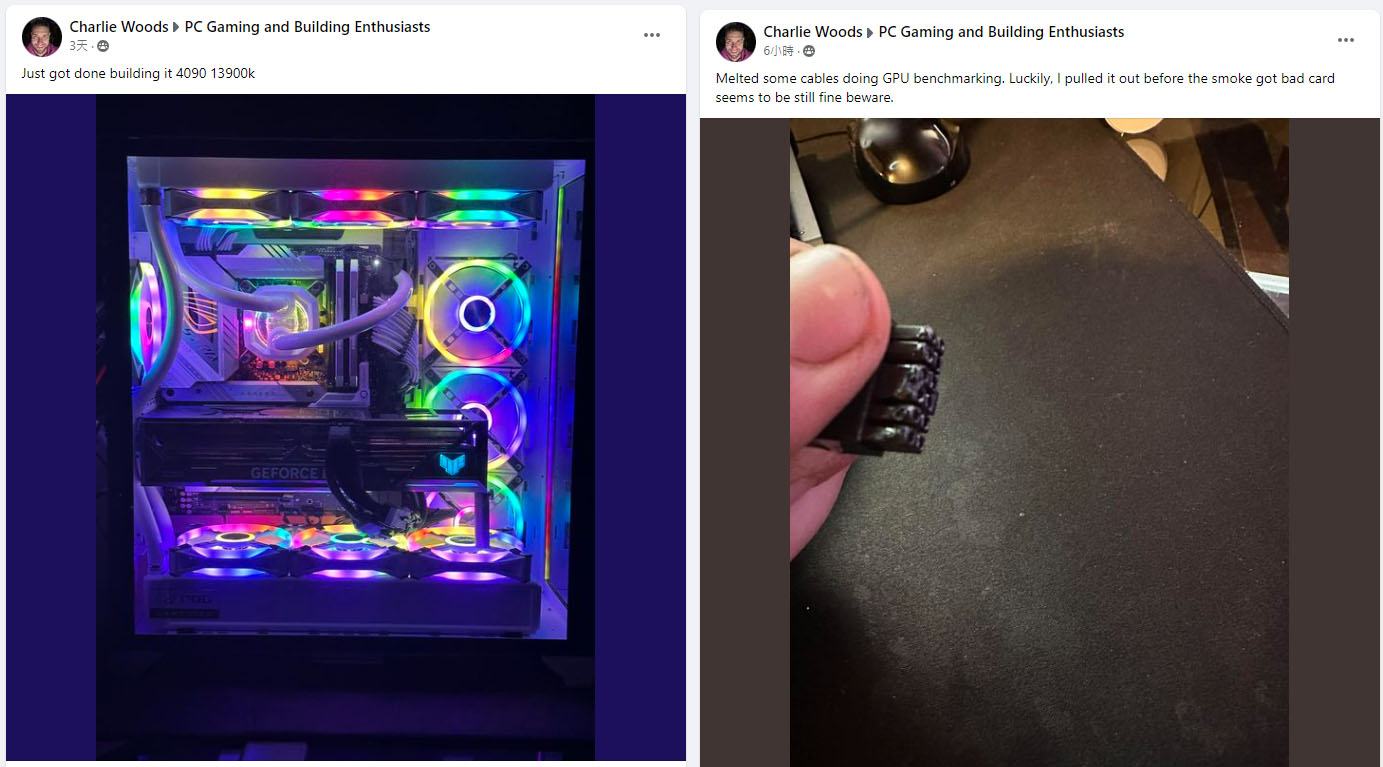

Mist scheint aber immer mehr zu betreffen ☹️


Sorry war kein neuer Vorfall ....

Zuletzt bearbeitet:
Ich warte drauf bis die ersten ATX 3.0 NT / Kabel (nicht Adapter) abrauchen :d
Also bei meinem ATX 3.0 Netzteil von Thermaltake sind die einzelnen Adern glaube ich in den Stecker fest reingeklebt. So sieht es zumindestens aus. Und die Adern sind ab dem Punkt wo die Ummantelung endet ein bisschen länger als sie sein müssen, damit man eine Biegung machen kann, ohne an den oberen Pins zu ziehen. Zusätzlich sind die Adern steif, sodass die Biegung ohne dauernden Kraftaufwand bestehen bleibt. Qualitativ auf jeden Fall insgesamt deutlich besser als der beiliegende Adapter. Mache mir da aktuell keine Gedanken.

Mist scheint aber immer mehr zu betreffen ☹️


Das ist die gleiche Meldung wie unser Update ;)

Das liegt aktuell auch schon an der Mehrfachcrimpung um an den 8x noch billig einen 6x zu kleben. Wenn da seitlich Kraft wirkt ist Ende. Deswegen sind Stecker und Dose in anderen Bereichen auch immer noch gesichert. Es ist schlichte Kostenoptimierung.

Müsste durch die Arretierung nicht eigentlich verhindert werden, dass der Stecker falsch sitzt?

@Samy355 und die Karten wurden wie oft verschoben? Das Design des Boards war schon lange bevor der Stecker kam fertig.
Die Entwicklungszeiträume und Release Daten sind da aber schon ziemlich identisch ->
2018-2020 Intel IrisXE - Nvidia 3090 (Release beider Karten September 2020)
2020-2022 Intel ARC - Nvidia 4090 (Release beider Karten Oktober 2022)

Und der Stecker existierte schon früher 2021 bei der 3090TI oder 2020 ohne Sense Pins der Vorläufer bei der 3090.


Aber letztlich ja egal 4090 hat den Kack Stecker halt kann man erstmal nicht ändern. Intel hat ihn nicht aber hätte bei sowenig TDP wahrscheinlich auch keine Probleme mit dem Kackstecker gehabt :LOL:
Beitrag automatisch zusammengeführt:

Müsste durch die Arretierung nicht eigentlich verhindert werden, dass der Stecker falsch sitzt?
Das Problem sind die Kontakte im Steckergehäuse. Diese sind ja nur reingesteckt und werden dort festgehalten durch Widerhaken. Die Kontakte haben spiel im Stecker und bewegen sich je nachdem wie das Kabel gelegt ist. Wenn man nun das Kabel nicht exakt gerade hat ist die Kontaktbuchse im Stecker auch nicht mehr gerade und leicht schräg auf dem Pin wodurch dann wiederrum der Kontakt zum Pin des Kartenseitigen Steckers im schlechtesten Fall stark verringert ist und es dann zu Temperaturentwicklung bei höheren Strömen kommt durch den höheren Übergangswiderstand. Die Arretierung hilft nur das Steckergehäuse festzuhalten. Wenn die Pinne im Stecker fixiert werden würden müßte es das ganze verbessern. Evtl. mal ein Kabel mit Epoxy auskippen das die Kontakte fix sind egal wie man die Kabel biegt wäre ein Versuch wert. Ist nur die Frage wie man verhindert das Epoxy in die Buchse selber läuft.

Zuletzt bearbeitet:
Die hätten mal lieber 3,5mm Goldkontaktstecker nutzen sollen, die können 50A ab.

@Don
Habt ihr Nvidia mal nach einem Statement gefragt`?

"We are investigating the reports. We are in contact with the first owner and will be reaching out to the other for additional information." sagte man gegenüber TheVerge.

Mhmm erinnert mich alles ein bisschen an das Samsung Note 7 damals. Bald wohl keine 4090 mehr im Flugzeug wegen Brandgefahr 😂
