[Sammelthread] Der Nostalgie Grafikkarten Thread

[Tzk]

Nur Kenner können das noch unterscheiden

Genau das ist der Grund weshalb es diese Anleitung nicht öffentlich hier im Forum gibt. Mich würde nicht wundern, wenn so eine Anleitung für einen Haufen Fake-5800er auf Ebay sorgt... Unser @Stangelator ist der Bastelkönig was das angeht. Wenn du ihn nett fragst hilft er dir vielleicht beim Umbau einer Quadro zu einer Geforce.

Ggf muss auf dem PCB was gelötet und das Bios der Karte gemoddet werden.



[McZonk]

Ggf muss auf dem PCB was gelötet und das Bios der Karte gemoddet werden.

Genau - Je nach Generation variiert das stark: Von reiner Software bis zwingender Hardware-Modifikation.

Und

Genau das ist der Grund weshalb es diese Anleitung nicht öffentlich hier im Forum gibt.

Genau deshalb bin ich da auch mit @Stangelator so verblieben, dass das bei den ganzen QuForce-Spielereien so bleibt. Das Potenzial damit Unfug zu treiben, ist leider einfach zu groß. Und das beziehe ich jetzt nicht auf unsere Community, sondern denjenigen, der mit entsprechender Energie hier von außen mitlesen kann.



[BUG.]

@BUG.

Der Mod FirePro S10000 auf HD7990 mit 1792 Shadern funktioniert einwandfrei:

Cool! Danke

Habe auch noch eine S10000 rumliegen, schaue ich mir über die kommenden Feiertage mal an. 🎄

Edit: Ob dann auch Quad-Crossfire funktioniert?

Würde sich glaub ich ganz gut neben meinem Gespann aus 2x GTX690 machen.

Spoiler: GTX690



[Stangelator]

@McZonk eigentlich kommst du mit einem 59u BIOS besser. Da sind die RAM Timings straffer als bei der 5950u. Die qfx3k ist eigentlich fälschungssicher. Den Laien könnte man vllt dennoch blenden



[Stangelator]

Installiert als 59u. Eigentlich jetzt nix besonderes. Aber mal so ein Test. Da es flotte goldfarbene karten nicht viele gibt. Ist auch klar als nachbau zu erkennen. Hab ich aber schon Mal gezeigt



[McZonk]

Da sind die RAM Timings straffer als bei der 5950u.

Dafür bieten die lascheren Timings mehr Taktpotenzial und es gibt 1,5 Volt auf die GPU.



[Stangelator]

@McZonk mit dem "mehr" takt, wirst du aber eine straffe 59u nicht abziehen. Ferner passt das BIOS auch nicht zum Erscheinungsbild der qfx3k. Muss aber jeder selber wissen auf jeden Fall sind dir die Aufkleber sehr gut gelungen. Gefällt mir. Gemoddet kommt man so wenigstens relativ günstig an ein 59u äquivalent



[bschicht86]

7900GTX - Die Karte funktioniert zwar gut (im x8-Mode) dennoch hat die Rückseite etwas gelitten. Paar fehlende Bauteile müssen ersetzt werden.



Weiß zufällig wer, ob die Pads original sind oder ob gar WLP auf den VRAM reicht?



[Stangelator]

@bschicht86 was fehlt alles an der karte? Pads sind die originalen. Das ist zähes superweiches Silikon mit Stoffgeflecht innen drin



[stunned_guy]

Die Pads sind original, sehen nach einer Weile immer so zermatscht aus. War bei den 7900/7800 Karten so.



[bschicht86]

Hauptsächlich Kondensatoren. Beim Überfliegen habe ich 32 gefunden, wo fehlen oder gebrochen sind. Wieviele Lötpads fehlen will ich lieber nicht wissen. Dazu 3 Spulen beim DVI. Zum Glück sind beim PCIe erst ab Lane 9 kaputte dabei, sodass ich die Karte vorab erfolgreich durch 3DMark jagen konnte.



[Stangelator]

@bschicht86 wenn du was brauchst, Gib nenn wink



[bschicht86]

Tasächlich könnte ich eine Bauteilinfo brauchen. Mir gehts um die 3 rot markierten Bauteile. Sind das Kondensatoren, Spulen oder Widerstände? Und bei Widerständen: Welcher Wert? Evtl. wäre auch eine hochauflösende Aufnahme der Rückseite hilfreich.



[stunned_guy]

Der Chip hat ordentlich Wärme abbekommen
Ich habe leider keine 7900 GTX, wo ich Bilder machen könnte.



[bschicht86]

Woran siehst du das? Wenn du die Rückseite meinst, das war schon nach Entfernen der Bauteilreste. Das ist dann einfach Flussmittel. Und beim Chip selber hat wer mit Edding raufgemalt. Und ja, warm geworden könnte das Teil durchaus, der Kühler war mit Mäuseteppich zu.



[Stangelator]

@bschicht86 ich schau Mal nach ob die auf meinem Spender noch vorhanden sind. Ansonsten such ich eine andere Karte raus wo ich schon Mal dran war und messe da nach



[stunned_guy]

Woran siehst du das? Wenn du die Rückseite meinst, das war schon nach Entfernen der Bauteilreste. Das ist dann einfach Flussmittel. Und beim Chip selber hat wer mit Edding raufgemalt. Und ja, warm geworden könnte das Teil durchaus, der Kühler war mit Mäuseteppich zu.

Das sieht für mich auf der Rückseite so aus. Einige dunkle Flecken und Stellen (vielleicht warst du hier auch schon mit dem Brenner dran).



[Raiden Zero]

Tasächlich könnte ich eine Bauteilinfo brauchen. Mir gehts um die 3 rot markierten Bauteile. Sind das Kondensatoren, Spulen oder Widerstände? Und bei Widerständen: Welcher Wert? Evtl. wäre auch eine hochauflösende Aufnahme der Rückseite hilfreich.

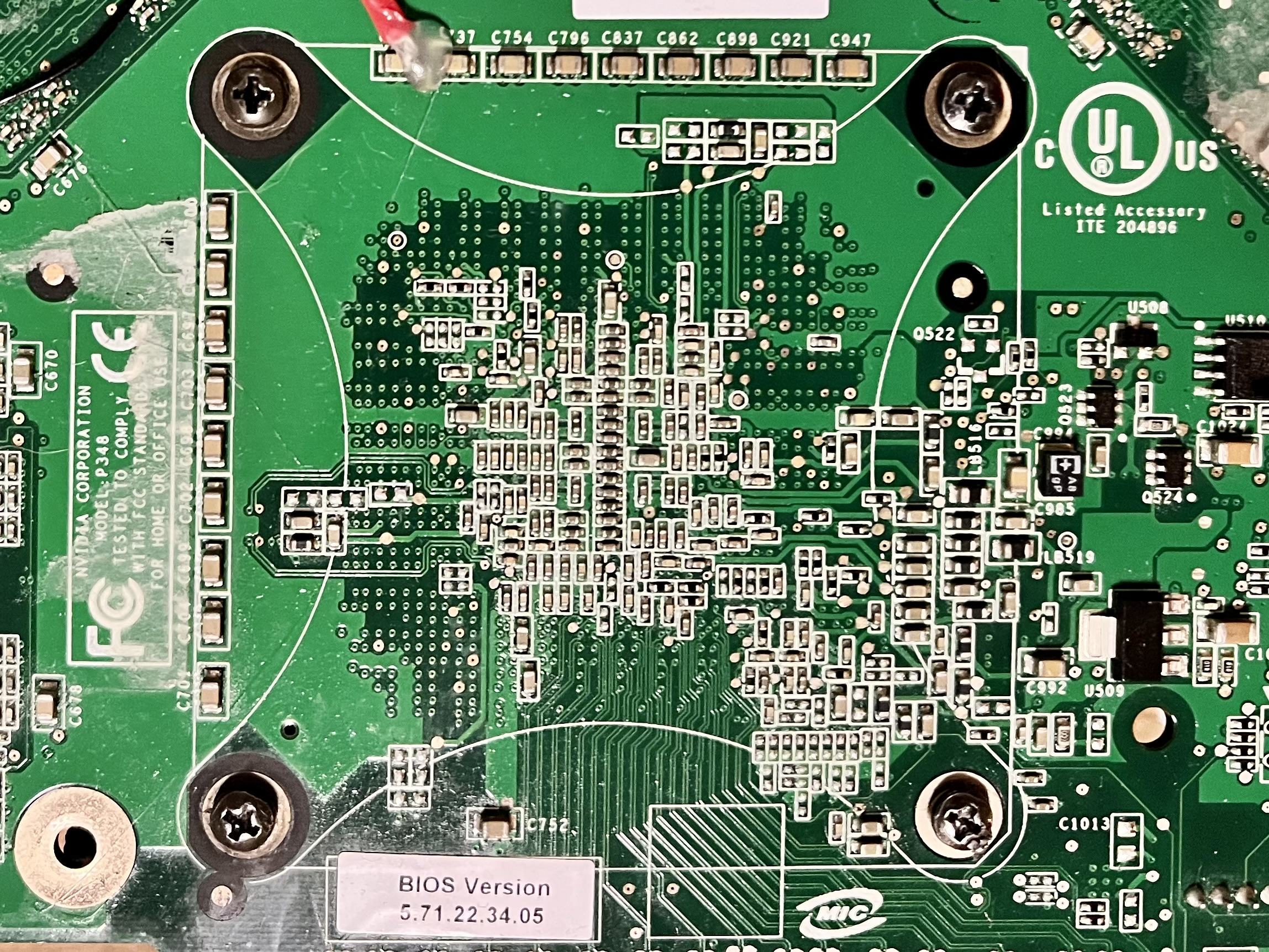

Also auf die Schnelle sieht das bei meiner hier nach (von links oben nach rechts unten) nach Kondensatoren, Kondensator, Widerstand aus.
Bei letzterem 74 Ohm in eingebautem Zustand gemessen.


Leider nur mit dem Handy geknipst:



Kleiner Nachtrag zur FirePro S10000:

Macht schon Spaß



[BlackDevilDog]

auf jeden Fall sind dir die Aufkleber sehr gut gelungen. Gefällt mir.

Das finde ich auch. Wie hast du die hergestellt? Oder hast du die Abdeckungen vom Kühler einfach getauscht? Man könnte so auch zerfetzte wieder schön machen fällt mir ein. Bitte mehr Details wenn du magst. Frage jetzt nicht speziell für nvidia sondern allgemein da ich eher ATI und Vodoo brauchen würd



[Tzk]

Prinzipiell gibt es bedruckbare klebefolien, die man mit einem Tintenstrahldrucker oder Laser bedrucken kann. Das Motiv braucht man natürlich als Bilddatei, klar.

Für Plexiglas, Metall und andere Kunststoffe gibt es sogar direktDruckverfahren, wo die Farbe ohne Folie aufgebracht wird. Sowas muss man aber in einer Druckerei machen lassen.



[bschicht86]

Einige dunkle Flecken und Stellen (vielleicht warst du hier auch schon mit dem Brenner dran).

Die dunklen Flecken sind die mit den Kondensatoren ausgerissenen, fehlenden Lötpads. Und logischerweise dann auch das Fehlen des grünen Lacks drumherum.



[Stangelator]

An Senior @bschicht86
CSI 7900 GTX
Kerko oben Mitte: 4,3uF
Kerko Mitte rechts: 9,5nF
Widerstand Mitte rechts: 149,75ohm
Sowie ein Bild kerko Mitte rechts um die Spuren deines tatortes besser deuten zu können



[bschicht86]

Danke.

Widerstand Mitte rechts: 149,75ohm

Hast du den ausgelötet gehabt? Weil an der Stelle habe ich 152,2 Ohm. Rückgerechnet ergäbe das einen 10k-Widerstand.

Und ich könnte noch eine Bauteilinfo brauchen:


Sorry des schlechten Bildes, aber gesucht sind die 3 beim SLI-Port. Der linke Widerstand unter dem Pfeil ist noch vorhanden.



[Stangelator]

@bschicht86 hab alle ausgelötet gehabt. Die 150 Ohm kamen mir auch spanisch vor. Aber LCR sowie uni-t haben 149, paar zerquetschte gemeint. Ich nehme aber nächste Woche mal eine funktionsfähige Karte und löte den da runter. Denn Erfahrungsgemäß hätten es 10 oder 20k sein müssen. In dem Zuge kümmer ich mich auch um die markierten von dir. Sprich Mitte und rechts. Also ich hab das schon doppelt geprüft weil ich mich gewundert habe.



[Sparksnl]

I was just wondering. I have 4 voodoo ii, I used them so long ago… Is there a way to overclock or bin them?



[Tzk]

Is there a way to overclock or bin them?

Overclocking should be possible, yes. I'd try some of the tools found here. There are a few listed for V2, iirc the classic 3DFX Tools won't work with V1/V2, but only with V3 and newer.

3dfx Tools



[xXx-Eagleone-xXx]

Gainward GeForce3 TI200 GoldenSample

Von @Firebl , schönes Kärtchen 😁🍻



[Firebl]

Funktioniert sie noch? Ich hoffe du konntest sie retten, bei mir wäre sie sonst weggeflogen



[drake23763]

Gainward GeForce3 TI200 GoldenSample

Von @Firebl , schönes Kärtchen 😁🍻

Mit dem Modell hatte ich jahrelang spaß auf Lans (@ti500 Taktraten), bf1942, Generals, ut99 rauf und runter. Erst für ut2003 war sie zu schwach



[Tweakstone]

I was just wondering. I have 4 voodoo ii, I used them so long ago… Is there a way to overclock or bin them?

Just use the FastVoodoo 4.6 driver, it has an OC Tab in the Display properties. Works perfectly. But please take care of good cooling then.
