Die öligen Reste müssen aber auch fachgerecht entsorgt werden. Einfach mit dem Duschschlauch spülen und den Abfluss runter geht hier nicht.
Hi,
wenn ich einen MoRa mit der Wandhalterung an die Wand schraube und die Lüfter (natürlich) nach vorn schauen, verwende ich ja die beiden hinteren (zur Wand schauenden) Anschlussadapter für die Verschlauchung. Ist es sinnvoll, dort aus Platzgründen mit 90°-Schlauchanschlüssen wie diesem zu arbeiten?
wenn ich einen MoRa mit der Wandhalterung an die Wand schraube und die Lüfter (natürlich) nach vorn schauen, verwende ich ja die beiden hinteren (zur Wand schauenden) Anschlussadapter für die Verschlauchung. Ist es sinnvoll, dort aus Platzgründen mit 90°-Schlauchanschlüssen wie diesem zu arbeiten?
Zuletzt bearbeitet:
HLuxx
Urgestein
@ShirKhan Warum verwendet man bei einer Wandmontage automatisch die Anschlüsse zur Wand? Kannst du natürlich machen, du kannst aber natürlich auch weiterhin jeden der insgesamt sechs Anschlüsse nutzen (bzw. vier, wenn die vorderen durch eine Blende abgedeckt sind).
Wenn du in jedem Fall die zur Wand zeigenden Anschlüsse nutzen möchtest wirst du um Winkeladapter nicht umher kommen, da der Abstand zur Wand nur etwa 30 MM sind.
Wenn du in jedem Fall die zur Wand zeigenden Anschlüsse nutzen möchtest wirst du um Winkeladapter nicht umher kommen, da der Abstand zur Wand nur etwa 30 MM sind.
Das ein AC Quadro unter die hohe Lüfterblende eines MORA 3 420 + 4x 200er Noctua passt, habe ich hier schon gefunden. Wie sieht das mit dem AC Octo aus?
Und passt ein AC Quadro auch noch drunter, wenn man 9x140mm Lüfter verbaut hat? Vielleicht hat das ja jemand mal ausprobiert
Und passt ein AC Quadro auch noch drunter, wenn man 9x140mm Lüfter verbaut hat? Vielleicht hat das ja jemand mal ausprobiert
@HLuxx: Danke. Also doch sechs und nicht vier Anschlüsse. War mir nicht mehr sicher und hab die schematischen Zeichnungen wohl falsch gelesen.
Vorn kommt eine Lüfterblende drauf, ja. Neben den zwei hinteren sind die letzten beiden dann seitlich oben und unten, nehme ich an? Dann kann ich die natürlich auch nehmen. Vielleicht den oberen trotzdem mit einem 90°-Adapter bestücken, der dann nach unten zeigt. So läuft der obere Schlauch am Gerät entlang und trifft dort auf den unteren Schlauch. So werden beide früher gemeinsam zum Rechner geführt als wenn der obere erst noch die Schlauchbiegung machen muss. Ist ein Detail, sieht aber vielleicht etwas sauberer aus.
@Skinny12: weiß und hohe Version? Dann habe ich vielleicht Interesse.
Vorn kommt eine Lüfterblende drauf, ja. Neben den zwei hinteren sind die letzten beiden dann seitlich oben und unten, nehme ich an? Dann kann ich die natürlich auch nehmen. Vielleicht den oberen trotzdem mit einem 90°-Adapter bestücken, der dann nach unten zeigt. So läuft der obere Schlauch am Gerät entlang und trifft dort auf den unteren Schlauch. So werden beide früher gemeinsam zum Rechner geführt als wenn der obere erst noch die Schlauchbiegung machen muss. Ist ein Detail, sieht aber vielleicht etwas sauberer aus.
@Skinny12: weiß und hohe Version? Dann habe ich vielleicht Interesse.
BenderNo1
Experte
Hallo zusammen,
die Suchfunktion über den Thread konnte nicht so richtig helfen, also versuch ich so mein Glück =)
Demnächst wollte ich mein System in ein anderes Gehäuse umziehen lassen und dabei von 420+480 intern auf Mora 420 mit A20 chromax extern umsteigen. Aus diversen Gründen soll er an der Gehäusewand montiert werden (Stichwort WAF bei einem geteilten Büro - freistehend ist nicht genehmigungsfähig
). Dabei sollten die A20 saugend montiert werden, da ansonsten die gesamte Abwärme wieder auf die Gehäusewand geblasen wird und das vermutlich nicht gut für die Temperatur sein wird.
Auf Ebay habe ich M4-Abstandhülsen (z.B. 10, 12, 15 MM Länge) gefunden, die zwischen Gehäusewand und Mora kommen sollen. Jetzt stellt sich mir nur die Frage: Wieviel Abstand sollte man haben, damit eine brauchbare Kühlleistung in einer Pull-Konfiguration möglich ist? Hat da jemand vielleicht Erfahrungswerte? Mehr ist vermutlich immer besser, aber es sollte halt auch umsetzbar sein.
Ja, Push mit 20mm Abstand wäre vermutlich performanter, aber die Hebelwirkung auf das Gehäuse nimmt da vermutlich stark zu :-/
die Suchfunktion über den Thread konnte nicht so richtig helfen, also versuch ich so mein Glück =)
Demnächst wollte ich mein System in ein anderes Gehäuse umziehen lassen und dabei von 420+480 intern auf Mora 420 mit A20 chromax extern umsteigen. Aus diversen Gründen soll er an der Gehäusewand montiert werden (Stichwort WAF bei einem geteilten Büro - freistehend ist nicht genehmigungsfähig
). Dabei sollten die A20 saugend montiert werden, da ansonsten die gesamte Abwärme wieder auf die Gehäusewand geblasen wird und das vermutlich nicht gut für die Temperatur sein wird.Auf Ebay habe ich M4-Abstandhülsen (z.B. 10, 12, 15 MM Länge) gefunden, die zwischen Gehäusewand und Mora kommen sollen. Jetzt stellt sich mir nur die Frage: Wieviel Abstand sollte man haben, damit eine brauchbare Kühlleistung in einer Pull-Konfiguration möglich ist? Hat da jemand vielleicht Erfahrungswerte? Mehr ist vermutlich immer besser, aber es sollte halt auch umsetzbar sein.
Ja, Push mit 20mm Abstand wäre vermutlich performanter, aber die Hebelwirkung auf das Gehäuse nimmt da vermutlich stark zu :-/
HLuxx
Urgestein

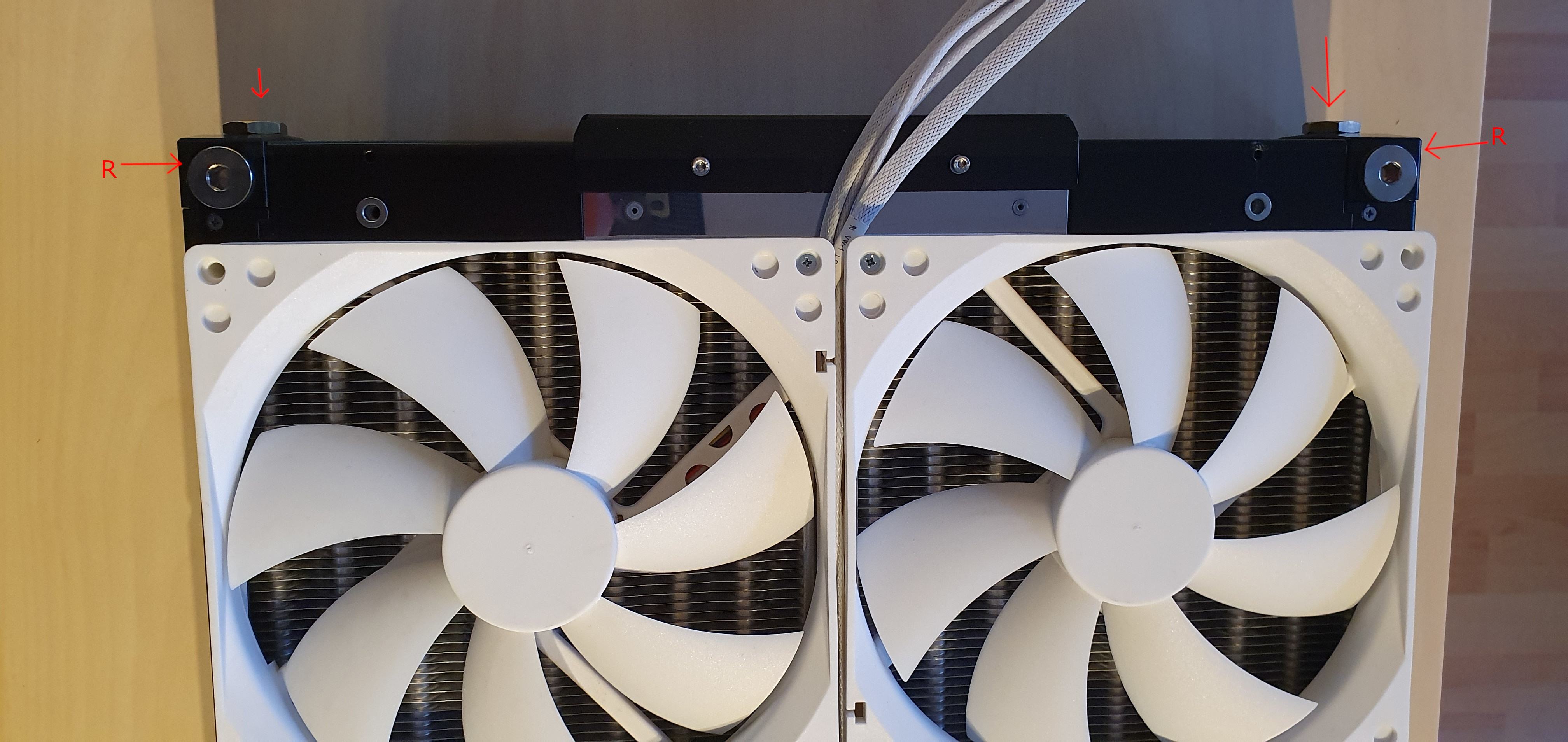

Mein MoRa ist schon etwas älter, aber dort sind es zumindest 6 Anschlüsse.
Auf der Rückseite sind dann nochmal zwei Anschlüsse an der selben Stelle (auf dem Bild mit "R" markiert).
Beitrag automatisch zusammengeführt:
Kann dir leider keine praktische Empfehlung geben, aber pass da ein bisschen auf, ein MoRa wiegt einiges. Folgende Gewichte gibt Watercool an:
- MoRa 420: 7,7 Kg
- MoRa 420 Wall Mount: 0,5 Kg
- MoRa 420 Fan Bracket: 0,6 Kg
- 4 NF A20: 0,88 Kg
Zuletzt bearbeitet:
@HLuxx: Danke für das Bild. Weiße Lüfter auf schwarzem MoRa, nicht schlecht. Ich hab's hier auch mit schwarz und weiß.
Darf ich euch bitten, meinen Einkaufszettel auf Fehler oder Ungereimtheiten zu prüfen?
Hab auch gleich ein paar Fragen dazu.
** Die bisherige WaKü mit drei Radiatoren und Pumpe/AGB soll im Gehäuse bleiben und weiter betrieben werden. MoRa kommt zusätzlich.
Der MoRa soll neben den kleinen Subwoofer des Logitech Z4 links an die Wand gehängt werden. Freie Wandbreite: ca. 50 cm.
Vielen Dank im Voraus!
Ich hab's hier auch mit schwarz und weiß.Darf ich euch bitten, meinen Einkaufszettel auf Fehler oder Ungereimtheiten zu prüfen?
| Pos. | Artikel | Einzelpreis | Stück | Gesamtpreis | Anbieter |
| 1 | MO-RA3 420 LT white | 199,95 € | 1 | 199,95 € | Watercool |
| 2 | MO-RA3 420 Fan Grill (high version) | 44,95 € | 1 | 44,95 € | Watercool |
| 3 | MO-RA3 420 Wall Mounting | 24,95 € | 1 | 24,95 € | Watercool |
| 4 | MO-RA3 420 Mounting Fan Bracket | 29,95 € | 1 | 29,95 € | Watercool |
| 5 | PCI Slot Durchführung | 19,95 € | 1 | 19,95 € | Watercool |
| 6 | Noctua NF-A20 PWM | 34,95 € | 4 | 139,80 € | Watercool |
| 7 | 4-Pin PWM Y-Kabel, 11.5cm, 3er-Pack | 3,90 € | 1 | 3,90 € | Mindfactory |
| 8 | Phobya 4-Pin PWM Verlängerung 90cm | 6,39 € | 1 | 6,39 € | Amazon |
| 9 | Nanoxia 4-Pin PWM Verlängerung 60cm | 8,06 € | 1 | 8,06 € | Amazon |
| 10 | NS6D17008 - Kupplung 12,7 mm | 26,35 € | 2 | 52,70 € | Schellen-Shop |
| 11 | NS6D22008 - Stecker 12,7 mm | 17,83 € | 2 | 35,66 € | Schellen-Shop |
| 12 | XSPC Schlauchanschluss 1/4" | 4,90 € | 5 | 24,50 € | Caseking |
| 13 | Alphacool Eiszapfen 90° Schlauchanschluss 1/4" | 7,69 € | 1 | 7,69 € | Caseking |
| 14 | EK-Tube ZMT Schlauch, 16/10mm, 3m | 13,80 € | 1 | 14,93 € | Mindfactory |
| 15 | Double Protect Ultra, 5000ml | 24,80 € | 1 | 24,80 € | Mindfactory |
| Summe: | 638,18 € |
Hab auch gleich ein paar Fragen dazu.
- Pos. 7: Ich möchte die Lüfter bereits unter dem Fan Grill mit Y-Kabeln zusammen- und nur ein PWM-Kabel nach außen führen. Geht das?*
- Pos. 8, 9: Zwei PWM-Verlängerungen nacheinander, sodass ich die voneinander trennen kann, wenn ich den Rechner für Umbauarbeiten unter dem Tisch hervorhole. Kann man die einfach aneinanderstecken?
- Pos. 10, 11: Je zweimal Kupplung und Stecker als Schnelltrenner. Reihenfolge aus dem Rechner raus: PCI-Slot-Durchführung mit Schlauchanschlüssen -> je ca. 20 cm Schlauch -> Kupplung-Stecker auf das eine Schlauchende und Stecker-Kupplung auf das andere. Somit kann ich die miteinander "kurzschließen", wenn ich den Rechner vom MoRa trenne.** So richtig? Auch korrekt verstanden, dass ich die Schlauchenden direkt, ohne Schellen oder Adapter von beiden Seiten auf die Schnelltrenner schieben kann?
- Pos. 12, 13: Sechs Schlauchanschlüsse brauche ich, zwei am MoRa und vier an der PCI-Slot-Durchführung, richtig?
** Die bisherige WaKü mit drei Radiatoren und Pumpe/AGB soll im Gehäuse bleiben und weiter betrieben werden. MoRa kommt zusätzlich.
Der MoRa soll neben den kleinen Subwoofer des Logitech Z4 links an die Wand gehängt werden. Freie Wandbreite: ca. 50 cm.
Vielen Dank im Voraus!
Zuletzt bearbeitet:
HLuxx
Urgestein
- 7: Ja, unter der Blende ist genügend Platz für überschüssige Kabel. Beim 360er sind da knappe 3 cm, eventuell beim 420er mehr.
- 8; Sollte funktionieren - kann aber sein, dass das Signal etwas drunter leidet, wenn die Leitung zu lang wird.
- 10/11: Mangels Erfahrung kann ich dir dahingehend nicht sagen.
- 12/13: Korrekt.
Wenn es irgendwie ginge (Budget etc pp), würde ich ganz persönlich eher einen extra Quadro anschaffen und am MoRa montieren, sodass jeder NF-A20 auf einen Kanal kommt. Dann sparst du dir auch das PWM Kabel bis zum MoRa. Weiterer Vorteil: Du könntest dann in einem freien Anschluss des MoRa einen solchen Sensor installieren und mit dem Quadro verbinden. So hast du zusätzlich eine Info darüber, wie warm das Wasser ist. Falls du schon einen Quadro hast: ggf. verkaufen und durch einen Octo ersetzen.
Zu 12/13 nochmal: Alternativ zur PCI Slotdurchführung könntest du auch zwei von diesen Teilen verbauen. Da bist du flexibler was die Position anbelangt und sparst etwa 10€ ggü. der PCI Slotdurchführung.
Und ich sehe, dass du aktuell den Käsekönig drin hast wegen einigen einfachen Fittingen. Wenn du nicht unbedingt die Teile von XSPC/Alphacool haben möchtest, kann ich dir nur wärmstens Barrow empfehlen. Nutze ich selber und bin sehr zufrieden. Gibt es sowohl bei AquaComputer (kostenloser Versand ab 20€) als auch Watercool - bei ersterem allerdings günstiger
Statt des ZMT könntest du übrigens auch Watercool EPDM 16/10 nutzen (habe ich ebenso im Einsatz), spart dir erneut den Versand bei MF, wenn du das Double Protect Ultra direkt bei AC kaufst.
Zuletzt bearbeitet:
Fusseltuch
Enthusiast
Ich würde mich hier auch kurz einklinken, bin erst "neu" zum Mo-Ra gekommen. getreu dem Motto: mehr ist mehr. Die aktuelle Kühlung reicht, aber wenn man nicht alles intern hat, bleibt man einfach flexibler, was das Gehäuse angeht. ;-)
Nun zur Frage (ja ich weiß, sicher schon viel zu oft behandelt worden, aber ich stell sie trotzdem): Welche Buchse/Stecker-Kombination könnt ihr für die Verkabelung empfehlen? Ich hätte gerne 7 Pins, habe mir eine Neutrik Buchse und Stecker bestellt, aber habe am Case kaum sinnvoll Platz, das unterzubringen. Gibt's auch was empfehlenswertes, was vll nicht ganz so dick aufträgt? Die 7er Neutrik würde ohne den Rahmen wohl passen, aber mit rahmen ist es zu groß bzw ich müsste auch die NT-Blende bearbeiten. Das muss auch anders gehen. ;-)
Nun zur Frage (ja ich weiß, sicher schon viel zu oft behandelt worden, aber ich stell sie trotzdem): Welche Buchse/Stecker-Kombination könnt ihr für die Verkabelung empfehlen? Ich hätte gerne 7 Pins, habe mir eine Neutrik Buchse und Stecker bestellt, aber habe am Case kaum sinnvoll Platz, das unterzubringen. Gibt's auch was empfehlenswertes, was vll nicht ganz so dick aufträgt? Die 7er Neutrik würde ohne den Rahmen wohl passen, aber mit rahmen ist es zu groß bzw ich müsste auch die NT-Blende bearbeiten. Das muss auch anders gehen. ;-)
Octo mit 4x 200er Noctua unter der hohen Blende passt
HLuxx
Urgestein
@Fusseltuch Hängt ja auch ein gutes Stück davon ab, was für eine Leistung du über die Kabel jagen möchtest. 18 Lüfter und 20 Watt DDC Pumpe, oder nur 4 Lüfter?
Otto Riegel
Enthusiast
- Mitglied seit
- 31.05.2007
- Beiträge
- 1.260
Du kannst auch mehrere Lüfter an einen Anschluss des Quadro/Octo hängen. Brauchst nicht unbedingt beide, nur weil es 9 Lüfter sindDas ein AC Quadro unter die hohe Lüfterblende eines MORA 3 420 + 4x 200er Noctua passt, habe ich hier schon gefunden. Wie sieht das mit dem AC Octo aus?
Und passt ein AC Quadro auch noch drunter, wenn man 9x140mm Lüfter verbaut hat? Vielleicht hat das ja jemand mal ausprobiert
Fusseltuch
Enthusiast
HLuxx
Urgestein
Ok. Ausgehend von deinem NC7 MD-L1 wäre diese Buchse immerhin nur 16 mm im Durchmesser, statt der 26 mm der Neutrik. Sofern die 24 Watt langen, sollte das gehen.
Scheiß Conrad-Seite... Wenn der Link nicht lädt, gemeint ist Artikelnummer "1578971 - AW"
Fusseltuch
Enthusiast
Das hilft mir auf jeden Fall schon mal weiter. Hast du vielleicht auch noch einen Plan B, falls es in Zukunft doch mal etwas mehr wird, was da rüber muss? Nicht von der Anzahl der Pins, sondern eher die Leistung, die das ganze verkraftet?
Lumberg fällt glaub ich immer wieder mal im Thread, aber die sind auch ziemlich ausladend. Kam die ganze zeit nicht auf den Namen...
Lumberg fällt glaub ich immer wieder mal im Thread, aber die sind auch ziemlich ausladend. Kam die ganze zeit nicht auf den Namen...
HLuxx
Urgestein
Leider nicht - aber falls du was findest, kannst du es mir gerne mitteilen
Ich möchte extern eine DDC nebst den vier Lüftern versorgen und trotzdem einen kompakten Stecker. Hatte dahingehend schonmal im anderen Quatscher gefragt, Ergebnisse waren aber eher ernüchternd.
Das witzige ist: Ich betreibe auch noch Modellflug. Dort erfreut sich der MPX Stecker großer Beliebtheit. Kaum größer wie ein Fingernagel ist das Teil vom Hersteller ganz offiziell bis zu 50A (kurzzeitig sogar bis 100A) zugelassen (bei 11,1V Nennspannung). Warum also vergleichsweise geringe Ströme von wenigen Ampere im PC Bereich so dermaßen große Stecker erfordern leuchtet mir nicht ein. Wären die MPX Dinger nicht so hässlich, würde ich wohl darauf setzen
Ich möchte extern eine DDC nebst den vier Lüftern versorgen und trotzdem einen kompakten Stecker. Hatte dahingehend schonmal im anderen Quatscher gefragt, Ergebnisse waren aber eher ernüchternd.
Das witzige ist: Ich betreibe auch noch Modellflug. Dort erfreut sich der MPX Stecker großer Beliebtheit. Kaum größer wie ein Fingernagel ist das Teil vom Hersteller ganz offiziell bis zu 50A (kurzzeitig sogar bis 100A) zugelassen (bei 11,1V Nennspannung). Warum also vergleichsweise geringe Ströme von wenigen Ampere im PC Bereich so dermaßen große Stecker erfordern leuchtet mir nicht ein. Wären die MPX Dinger nicht so hässlich, würde ich wohl darauf setzen
@HLuxx: Herzlichen Dank bis hierher!
Temperatursensoren für Wasser und Luft sind im Einsatz.
Das ist tatsächlich ein Kostenfaktor, außerdem sind wenige Versender besser fürs Klima. Die Barrow-Fittinge schau ich mir an. Hab im Gehäuse halt die von XSPC und Alphacool (Winkel) verbaut; die machen ihren Job und ich dachte, bleibste dabei. Aber den Design-Unterschied wird man ja kaum sehen.
Ok. Gibt's dazu weitere Erfahrungen? Signalverlust oder -minderung bei 4x 200mm-Lüfter, mit Y-Kabeln verbunden -> 90cm Verlängerung ->60cm Verlängerung -> Steuerung?
Jemand anderes vielleicht? Hab ich die Schnelltrenner-Konfiguration in #4.724 richtig beschrieben?
Die gibt's noch nicht, werden neu gekauft. Ich habe die Diskussion hier halbwegs mitverfolgt mit problematischen Anlaufströmen bei Produktionsdatum 2018 und früher. Deshalb liegen die Noctua gedanklich auch im Warenkorb eines großen Händlers mit vermutet hoher Umschlagsgeschwindigkeit bzw. bei Watercool direkt. So bin ich zuversichtlich, aktuelle Exemplare zu erhalten und die beschriebenen Probleme zu vermeiden. Aus heutiger Sicht und wenn kein weiterer Widerspruch kommt, werde ich mein Glück mit dem letzten freien Quadro-Eingang versuchen. Gibt's Probleme, bau ich um.
Temperatursensoren für Wasser und Luft sind im Einsatz.
Versteh ich nicht. Das sind doch auch nur Fittinge, oder? Wieso spare ich damit die Slotdurchführung?
Danke, dass du für mich auf die Versandkosten achtest.Und ich sehe, dass du aktuell den Käsekönig drin hast wegen einigen einfachen Fittingen. Wenn du nicht unbedingt die Teile von XSPC/Alphacool haben möchtest, kann ich dir nur wärmstens Barrow empfehlen. Nutze ich selber und bin sehr zufrieden. Gibt es sowohl bei AquaComputer (kostenloser Versand ab 20€) als auch Watercool - bei ersterem allerdings günstiger
Das ist tatsächlich ein Kostenfaktor, außerdem sind wenige Versender besser fürs Klima. Die Barrow-Fittinge schau ich mir an. Hab im Gehäuse halt die von XSPC und Alphacool (Winkel) verbaut; die machen ihren Job und ich dachte, bleibste dabei. Aber den Design-Unterschied wird man ja kaum sehen.
Zuletzt bearbeitet:
Fusseltuch
Enthusiast
Habe jetzt bei Lumberg geshoppt.
Lumberg 0304
Lumberg 0332
Sowie alternativ
Lumberg 0107
Lumberg 0132
Mal sehen, was mir davon mehr zusagt.
Lumberg 0304
Lumberg 0332
Sowie alternativ
Lumberg 0107
Lumberg 0132
Mal sehen, was mir davon mehr zusagt.
HLuxx
Urgestein
Habe dazu noch folgendes Statement gefunden: Klick.
Sollte also passen
Mhh, Jaien. Du bohrst zwei Löcher ins Gehäuse, in diese kommen dann die verlinkten Adapter. In die Adapter kommen dann deine vier Fittinge, zwei Außen und zwei Innen. Bist wie gesagt flexibler mit der Position und sparst auch noch Geld.
Ah ok - kann es auch verstehen, wenn man bei den selben Fittingen bleiben möchte. Falls du es dennoch ausprobieren magst, Barrow wird dich nicht enttäuschen
Kannte ich nicht, kann es aber sein, dass diese Stromstärken über alle Pole parallel gemeint sind? Also bei 60A auf sechs Pins sind das noch 10A pro Pin. Das geht eigentlich in Ordnung und ist im PC Bereich auch nicht unüblich. Die Standard Molex Dinger sind glaub ich bei 9A-13A pro Pin.
Edit: Wir entwickeln Steckverbindungen (für 250V und 400V, nicht Kleinspannungen) und da gilt auch, alles über 16A ist über mehrere Kontakte zu realisieren. Ist einfacher und günstiger als riesige Steckerpins und unhandliche Federn einzusetzen.
Ah, Löcher ins Gehäuse. Eher nicht. Hab ja sogar Schlauchdurchführungen hinten oben, sieht man im Bild. Bevor ich Löcher bohrte, würde ich die nutzen, müsste dann aber den oberen Radiator drehen, was mir die Schlauchführung im Gehäuse durcheinander brächte. So, PCI Slot Durchführung it is.
Zuletzt bearbeitet:
HLuxx
Urgestein
Ja, absolut. Pro Pin sind es m.W.n. maximal 15A, kurzzeitig das doppelte dessen.
Youngtimer
Urgestein
- Mitglied seit
- 25.10.2011
- Beiträge
- 2.456
Ich plane gerade den Umstieg von einer internen Wasserkühlung auf eine Mo-Ra3. Leider ist das heute morgen noch verfügbare Modell ausverkauft und somit habe ich wohl zwei Wochen mehr Zeit mit Gedanken zu machen. Naja, vielleicht auch nicht schlecht.
Aktuell beschäftigt mich die Entscheidung über die Lüfter, ob ich auf 9x Arctic P14 oder 4x Noctua 200mm setzen soll. In meine Fall soll der MoRa nicht im Büro, sondern unter meinen Füßen im Keller an die Wand geschraubt werden. Lautstärke wäre dort egal.
Welche Option (9x P14 oder 4x Noctua 200) hätte denn die höhere Leistung bei 100% Drehzahl?
Aktuell beschäftigt mich die Entscheidung über die Lüfter, ob ich auf 9x Arctic P14 oder 4x Noctua 200mm setzen soll. In meine Fall soll der MoRa nicht im Büro, sondern unter meinen Füßen im Keller an die Wand geschraubt werden. Lautstärke wäre dort egal.
Welche Option (9x P14 oder 4x Noctua 200) hätte denn die höhere Leistung bei 100% Drehzahl?
