KaerMorhen
Legende
Ob das Blech dünn ist, ist egtl. egal.
Es geht eher darum, dass man direkt ein Gehäuse aussucht, wo alles passt ohne zu zerschneiden oder aufzubohren.
Gibt kaum Gehäuse, die eher zu dünnwandig am Heck wären.
[Sammelthread] Der offizielle MO-RA3 Sammelthread
- Ersteller lord86
- Erstellt am
Es geht eher darum, dass man direkt ein Gehäuse aussucht, wo alles passt ohne zu zerschneiden oder aufzubohren.
Gibt kaum Gehäuse, die eher zu dünnwandig am Heck wären.
Sinusspass
Enthusiast
Na ja, das würde schon gehen. Das Problem ist, die Durchführungen brauchen in der Regel eine 20mm Bohrung und die Neutrik-Stecker eine noch größere, abgesehen davon, dass sie nicht rund sind. Dann noch passende Unterlegscheiben zu finden ist schwierig. Da nimmt man lieber dickes Blech, schneidet es entsprechend zu und schraubt es ans Gehäuse. Sieht dann vielleicht nicht mehr so gut aus, aber ist definitiv stabiler. Klar, anders geht's auch. Ich bleib beim Blech.
KaerMorhen
Legende
Habe normal rund gebohrt und nur an den zwei Seiten leicht ausgefeilt, passte gut.
Das Problem sind nicht direkt die Bohrungen, es muss auch intern alles passen, Schlauch/ Rohrführung und Anschlüsse der Buchse samt Kabellage.
Ist es zu mittig dann kommst kaum noch an die GPU Anschlüsse oder blockiert etwas auf dem MB, zu weit aussen dann bist du auf dem MB oder an der Gehäuseseitenwand.
Sinusspass
Enthusiast
Wenn der 30er Stufenbohrer schrott ist und man nur 20er bohren kann, dann isses mehr Aufwand.
Klar, im Gehäuse muss es genau hinhauen. Das hat bei mir auch gedauert. Ich habe auch zuerst die GPU eingesetzt und dann erst mein Blech zurechtgeschnitten. Ist halt blöd, wenn zwischen GPU und Seitenwand noch ein Kugelhahn sitzen muss.
Alles, nur keine Distroplate.
KaerMorhen
Legende
So ne kleine Distro mit 3-4 Anschlüssen aus POM wäre schon nett, gerade nachdem ich nun die ALC Distro hier habe tun sich einige Optionen auf.
Vibration und Durchfluss?Wenn der 30er Stufenbohrer schrott ist und man nur 20er bohren kann, dann isses mehr Aufwand.
Klar, im Gehäuse muss es genau hinhauen. Das hat bei mir auch gedauert. Ich habe auch zuerst die GPU eingesetzt und dann erst mein Blech zurechtgeschnitten. Ist halt blöd, wenn zwischen GPU und Seitenwand noch ein Kugelhahn sitzen muss.
Alles, nur keine Distroplate.
Beitrag automatisch zusammengeführt:
Welche denn da gibts ja auch einige mit universal mit Pumpe habe ich gesehen.
KaerMorhen
Legende
Server Racks
1HE, 2HE, 3HE und 4HE Serverracks, speziell für die Integration von Wasserkühlung konzipiert. Ideal für effiziente Kühlung in Serverumgebungen.
www.alphacool.com
Optimal wäre halt so etwas wie zwei Kanäle mit jeweils zwei bis drei Gewinden.
Alphacool ES Distro Plate C2
Die Alphacool ES Distro Plates sorgen für Ordnung im System und erleichtern den Austausch von Komponenten im Zusammenspiel mit Schnellverschlüssen. Sie bieten umfangreiche Montagemöglichkeiten und sind die ideale Grundlage für jedes...
www.alphacool.com
Damit könnte ich im Gehäuse wesentlich besser alles verlegen, da ich aus drei Richtungen IN oder OUT nutzen kann.
Was den Durchfluss anbelangt kann ich derzeit nichts dazu sagen, da meine C5 Parallel noch nicht angeschlossen ist.
Der Innendurchmesser ist klassisch, daher sollte mit drei Pumpen alles paletti sein.
Sinusspass
Enthusiast
Vibration vor allem. Durchfluss ist mit den Dingern an sich kein Problem, nicht direkt. Nur indirekt, weil man die Pumpe auf 1000 Umdrehungen drosseln muss, damit das Teil nicht rappelt. Dann ist natürlich keine Leistung mehr da.
Ja, das macht's ja nicht besser. Ob die gehäusespezifisch sind oder universal. Man hat halt eine absolut nicht entkoppelte Pumpe und das ist das entscheidende Problem bei den Dingern, sieht man mal vom P/L ab.
KaerMorhen
Legende
Einfach eine ohne Pumpe kaufen.
frankythecat
Enthusiast
Wenn sich die Pumpe an der Distroplate befindet muss man die complette Distroplate entkoppeln, sonst wird man nicht glücklich, das Geräusch von der Pumpe geht dann übers ganze Gehäuse. Ich weiiß nicht ob ihr mein System kennt, ich hatte mir damals eine Mora 3 Halterung für 2 Mora 360 und Pumpen mit AGB konstruiert und dann Lasern lassen. Ein Mora für die CPU und einer für die GPU, da hat man auch im Hochsommer akzeptable Temperaturen.
Anhänge
Sinusspass
Enthusiast
Ja. Nur welche und wozu?
Es gibt 2 Typen von Distroplates. Einmal die unscheinbaren, die einfach nur eine parallele Verschlauchung umsetzen, was in den meisten Fällen sinnlos ist, und dann die, die Agb, Pumpe und eine saubere, serielle Schlauch- bzw. Rohrführung umsetzen. Die sehen natürlich entsprechend aus, was auch der Grund ist, warum man sie nimmt. Wofür man die einfachen wie von dir verlinkten in der Praxis braucht, wüsste ich selbst gern.
Gut, mir fallen Szenarien ein, aber wo macht heutzutage parallele Verschlauchung Sinn? Wenn du einen Haufen GPUs hast kann man darüber diskutieren, ja, gut, ok, aber da ist der serielle Aufbau meist auch besser und spart Schlauch. Wenn du einen Haufen Kleinkram hast, wo es egal ist, wie viel Wasser drüber fließt und was einfach nur ein Widerstand ist, auch ja. Aber das hat fast keiner. ich wüsste nur von einem, der mal M2-SSD, Spawas und Chipsatz parallel eingebunden hat, um den Widerstand zu verringern, und das bin ich selbst.
Am Ende hast du nur die Optikdistros, die irgendwie Sinn machen, nämlich weil sie toll aussehen, und die kommen in der Regel mit Pumpe, weil sie diese Funktion mit übernehmen sollen.
Inklusive der Vermeidung von Hardtubes, und schon ist der Sinn der Distroplate, nämlich die Optik, dahin.
KaerMorhen
Legende
Distros sind doch nicht immer für eine parallele Nutzung.
Anwendungsmöglichkeiten gibt es einige.
Ich finde ehrlich gesagt die meisten Distros nicht schön, defektanfällig und unsinnig überteuert.
Eine kleine Bistro mit 2-3 Gewinden in verschiedener Ausrichtung kann viel erleichtern und erspart unzählige drehbaren Winkel oder anderes Gefummel.
Das hängt aber immer von der Nutzung und dem Ort derer ab.
Ich finde leider gerade kein Beispiel, das es gut erklärt oder als Bild zeigt.
M.2 und Ram kann man ja auch nicht immer so einfach verschlauchen, gerade in kleinen/engen Gehäuse.
Ich hätte bei dem dünnen Schlauch und Tülle eher Bedenken, dass das irgendwann mal abgeht, wenn dahinter gehakt wird oder das System zu stark aufgedreht wird.
Anwendungsmöglichkeiten gibt es einige.
Ich finde ehrlich gesagt die meisten Distros nicht schön, defektanfällig und unsinnig überteuert.
Eine kleine Bistro mit 2-3 Gewinden in verschiedener Ausrichtung kann viel erleichtern und erspart unzählige drehbaren Winkel oder anderes Gefummel.
Das hängt aber immer von der Nutzung und dem Ort derer ab.
Ich finde leider gerade kein Beispiel, das es gut erklärt oder als Bild zeigt.
M.2 und Ram kann man ja auch nicht immer so einfach verschlauchen, gerade in kleinen/engen Gehäuse.
Ich hätte bei dem dünnen Schlauch und Tülle eher Bedenken, dass das irgendwann mal abgeht, wenn dahinter gehakt wird oder das System zu stark aufgedreht wird.
frankythecat
Enthusiast
Ich weiß schon warum ich weder Distroplate noch Hardtubes in meinem System habe, hab oft drüber nachgedacht, aber bis jetzt immer wieder verworfen.
Das Problem ist ja halt haste nen Mora oder nen Nova extern. Fehlen die ganzen Angriffspunkte für Hardtubes. Ich würde gerne nacheinander Anströmen wie man es ja auch macht und das aber möglichst mit waagerechten tubes. DP >CPU> DP > GPU>DP>
KaerMorhen
Legende
Ich auch, gerade am Mora selbst sieht es schöner aus.
In meinem Fall sind Anschaffungskosten höher als der Nutzen, den ich daraus ziehen würde.
Da würde es nur lohnen, wenn mal ein Biegeset und alles andere als Konvolut zum Verkauf ansteht.
Schlauch sieht ja nach Ort und Winkel manchmal sehr klobig und deplatziert aus, ist aber eben wesentlich flexibler.
Sinusspass
Enthusiast
Eben.
Ja, da macht es dann aber Sinn, den Kreislauf ganz regulär aufzusplitten. Weniger Durchflussverlust und hält genauso gut oder schlecht wie alles andere. Ich rede natürlich nicht von dem kleinen ALC-Dingen, sondern von ganz normalen Adaptern und Anschlüssen.
Bei mir ist der Zug mit der Optik inzwischen abgefahren, jedenfalls intern. Muss funktionieren und gut, der Rest ist mir doch sch***egal.
Und genau da landest du dann bei der üblichen Distro aus Acryl, mit integrierter Pumpe, ohne Entkopplung, die genau das umsetzt: Serielle Anströmung, waagerechte, parallele Rohre.
KaerMorhen
Legende
Technisch gesehen ist ja bereits ein Würfeladapter eine Verteilerplatte auf minimal verfügbarer Fläche.
Ob nun auf POM oder Metall.
Orange ist optional.

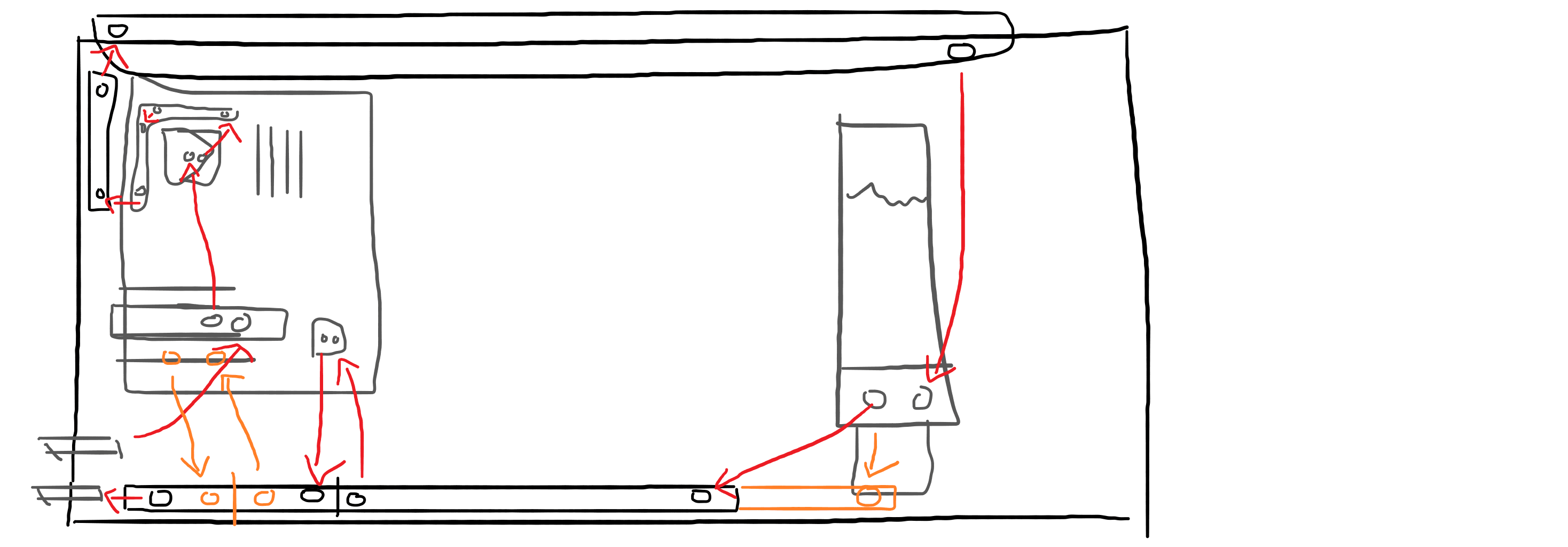

Eine lange auf dem Boden fixierte Distro die in einem Stück oder mehrere Teilen genutzt werden kann wäre z.B. perfekt für mich, das würde alles sowas von erleichtern, gerade bei SB, M.2 und später Ram Kühlern.
Kein Platz, einfache Anbindung, wenig Adapter und Verbinder.
Lediglich Fittinge und Schlauch, ebenso schaffe ich damit einejn besseren Schlauchwinkel, den ich bei einer direkten Verschlauchung gar nicht hinbekomme.
Für die untere Distro würde ich als Schlauchvariante 3-4 Würfel benötigen, es wäre weniger schön und fixiert.
Wenn jetzt in der Front ein Radi wie die Coolstream verbaut wäre und die Anschlüsse unten hat, sowie ein Radi unten, dann wäre das mit ner Distro mit 2x3 Gewinden und diese in Reihe doch viel einfacher zu verarbeiten.
Für mich macht es mit meiner Lösung deutlich mehr Sinn, ich bin flexibler, es ist weniger klobig, sperrig, habe mehr Optionen und ich erspare mir gut 3-4 Meter an Schlauch.
Aber ist halt eben keine klassische Distro in Bunt und Co, rein funktional auf meine Bedürfnisse abgestimmt.
Das liegt aber auch daran, dass ich Mora 2 (optional), 360, 420 sowie das Dualtop auf engem auf betreiben muss.
Ob nun auf POM oder Metall.
Orange ist optional.
Eine lange auf dem Boden fixierte Distro die in einem Stück oder mehrere Teilen genutzt werden kann wäre z.B. perfekt für mich, das würde alles sowas von erleichtern, gerade bei SB, M.2 und später Ram Kühlern.
Kein Platz, einfache Anbindung, wenig Adapter und Verbinder.
Lediglich Fittinge und Schlauch, ebenso schaffe ich damit einejn besseren Schlauchwinkel, den ich bei einer direkten Verschlauchung gar nicht hinbekomme.
Für die untere Distro würde ich als Schlauchvariante 3-4 Würfel benötigen, es wäre weniger schön und fixiert.
Wenn jetzt in der Front ein Radi wie die Coolstream verbaut wäre und die Anschlüsse unten hat, sowie ein Radi unten, dann wäre das mit ner Distro mit 2x3 Gewinden und diese in Reihe doch viel einfacher zu verarbeiten.
Für mich macht es mit meiner Lösung deutlich mehr Sinn, ich bin flexibler, es ist weniger klobig, sperrig, habe mehr Optionen und ich erspare mir gut 3-4 Meter an Schlauch.
Aber ist halt eben keine klassische Distro in Bunt und Co, rein funktional auf meine Bedürfnisse abgestimmt.
Das liegt aber auch daran, dass ich Mora 2 (optional), 360, 420 sowie das Dualtop auf engem auf betreiben muss.
Zuletzt bearbeitet:
Dave223
Legende
Dafür hast du bei deiner Lösung aber eben mehr Schläuche drin (da du ja immer wieder zur Distro gehst). Ich sehe das ähnlich wie @Sinusspass sowas ist weder Fisch noch Fleisch. Anständig alles verschlaucht ist das Ergebnis gleich und irgendwie auch sinniger. Und vor allem machbar (muss da gerade an meine erste Wakü mit 680i Chip denken; da war Northbridge, Southbride, CPU und GPU unter Wasser). Ansonsten ist's halt vielleicht optisch schön eine SSD/RAM/VRM einzubinden, in 99% der Fälle aber einfach nur unnötig und bringt dem Normalanwender 0 Vorteile. Dann lieber weg lassen und sauber Verschlauchen. Aber ist nur meine Meinung.
R
rille
Guest
Noch eine Idee wenn man Hardtubes verwenden will: Man kann ja auch eine Distro mit Pumpe verwenden und schließt die Pumpe gar nicht an. Vielleicht auch noch den Rotor entfernen. Da reicht dann eine alte bzw. defekte Pumpe. Pumpe/AGB dann am Mora.
Die Alphacool ES Distro Plates hatte ich auch schon mal angeschaut, es dann aber wieder verworfen. Es kann Sinn machen, aber eher selten. Wenn man Pumpe/AGB am Mora hat, hat man bei einem normalen System (CPU/Grafikkarte wassergekühlt) eh nur 3 Verbindungen, max. 4 wenn noch ein DFM dazukommt und der nicht direkt irgendwo rangeschraubt wird: Schnellverschluss -> CPU -> Grafikkarte -> Schnellverschluss.

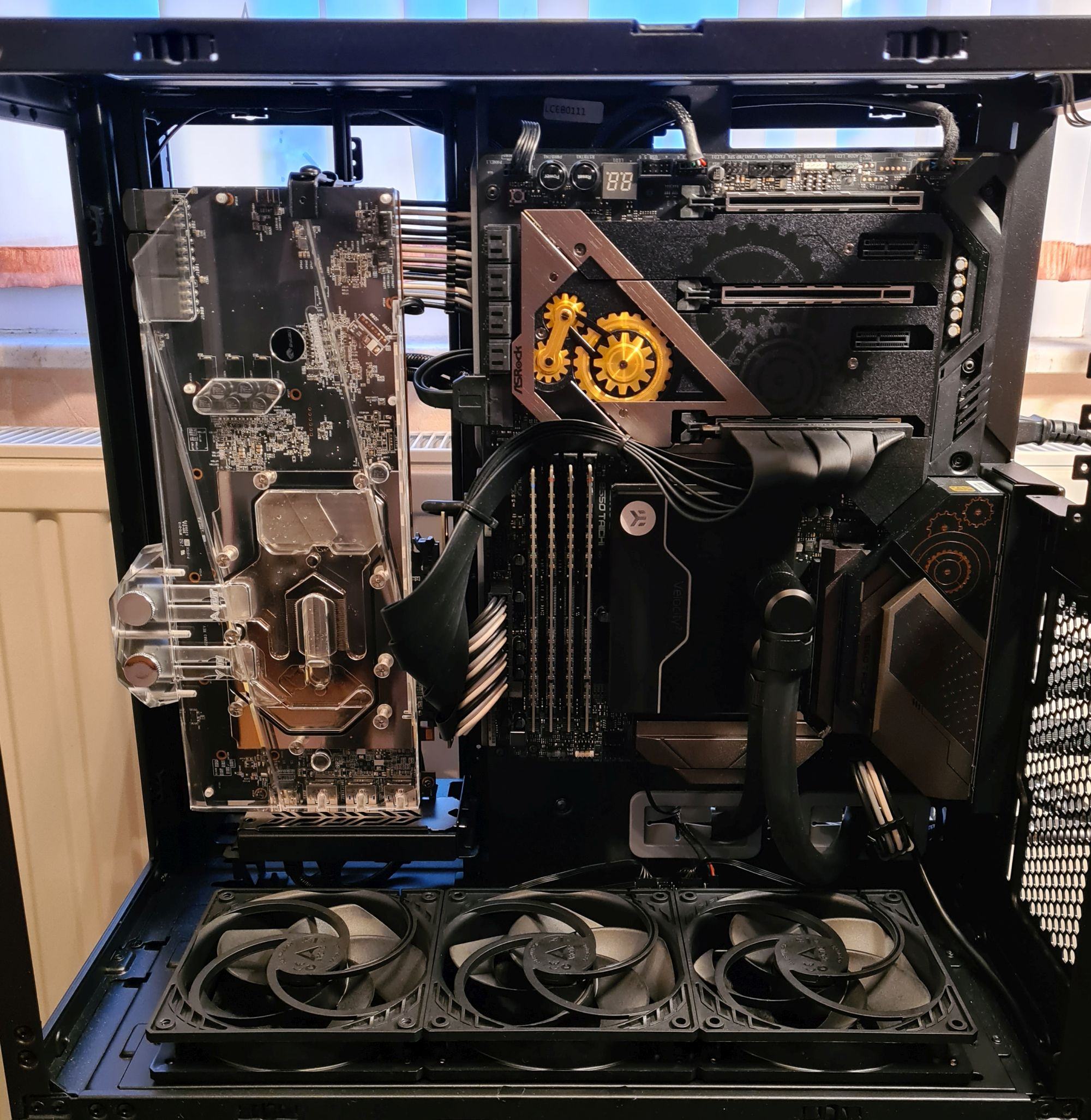

Bei mir sieht das aktuell so aus:
Oder die vorherige Variante, da waren die Schläuche zur Grafikkarte hinten verlegt:
Der DFM wurde jeweils mit einem Doppelnippel an ein anderes Teil geschraubt.
Die Alphacool ES Distro Plates hatte ich auch schon mal angeschaut, es dann aber wieder verworfen. Es kann Sinn machen, aber eher selten. Wenn man Pumpe/AGB am Mora hat, hat man bei einem normalen System (CPU/Grafikkarte wassergekühlt) eh nur 3 Verbindungen, max. 4 wenn noch ein DFM dazukommt und der nicht direkt irgendwo rangeschraubt wird: Schnellverschluss -> CPU -> Grafikkarte -> Schnellverschluss.

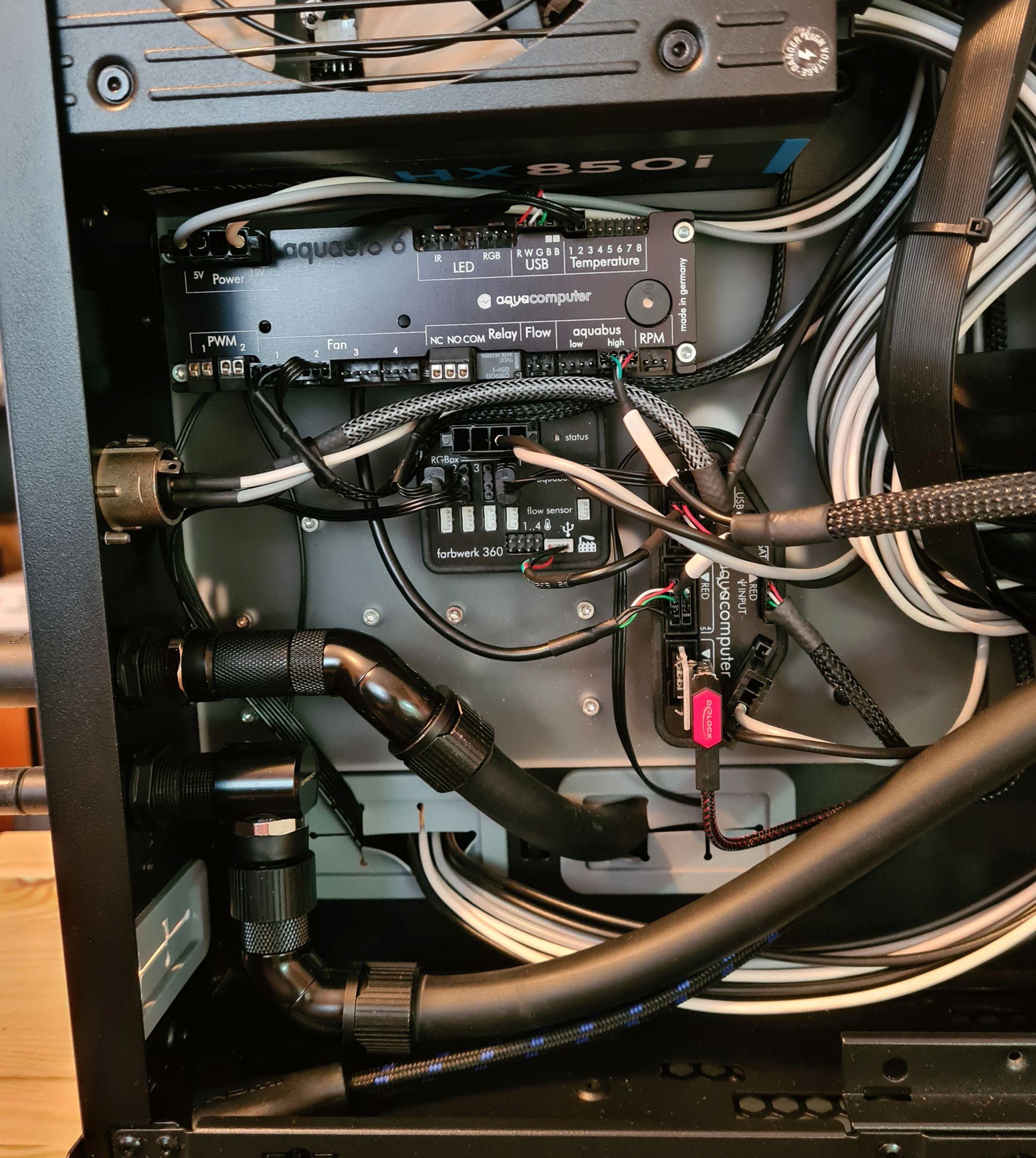

Bei mir sieht das aktuell so aus:
Oder die vorherige Variante, da waren die Schläuche zur Grafikkarte hinten verlegt:
Der DFM wurde jeweils mit einem Doppelnippel an ein anderes Teil geschraubt.
frankythecat
Enthusiast
Sinusspass
Enthusiast
Schick.
Aber denk an die Weichmacherseuche.
Aber denk an die Weichmacherseuche.
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 451
Hast du einen oder zwei pumpen für die zwei mora und sind die miteinander verbunden?Habe mir einen neuen PC-Platz gebaut die Moras sind mit Alu leisten hinten miteinander verschraubt, jetzt ein 720er
Anhang anzeigen 885061
KaerMorhen
Legende
Nope. Die Anzahl der Schläuche bleibt gleich, jeweils in+ out, nur die Winkel als auch die Schlauchlänge änden sich.
Bei WaKü hier im Thread noch von Sinnig zu sprechen..ahja. auf den Schreck erstmal einen Mora bestellt (natürlich nicht).
Optik ist mir egal.. dann wäre mein System ja schön, was es nicht ist.
Ohne jeglichen Luftstrom oder Lüfter im Gehäuse werden sowohl Ram als auch SSD so heiss, dass die throttlen und das gewaltig.
Beitrag automatisch zusammengeführt:
Klar geht da viel, hängt halt vom Setup ab, allerdings gibt es Bereiche wo du mit 13/10 und 16/10er EPDM keinen Bogen schaffst und er nun einmal abknickt.
Die engen und verwinkelten Bereich sich halt oft schwierig, dann mit 6 Adaptern zu arbeiten ist teuer, unpraktisch und nervig.
Hier wären 2 Winkel und paar kurze HT Stücke wieder gut und optisch ansprechend.
Ist alles sehr individuell.
Zuletzt bearbeitet:
Dave223
Legende
Ja sorry, aber wer bitte hat, auch mit Wakü, nicht wenigstens einen Lüfter im Gehäuse? Damit hast du ein Luftstrom und im Normalfall drosselt da dann nix. Beim RAM allgemein eh erst, wenn man straffe Timings fährt bzw sehr hohen Takt....
Wie gesagt, wenn man sagt "ich hab Bock zu basteln" "oder weil ich es kann", in Ordnung. Aber weil's nötig ist, ist in meinen Augen Quark
Ansonsten verstehe ich nicht, wieso du gleich viel Schlauch haben solltest. Im Normalfall gehst du (als Beispiel) ja quasi in jede Komponente rein und beim "raus" in die nächste rein. Du, so interpretiere ich dein Bild, gehst aber von der Distro in die Komponente und zurück zur Distro. Von dort dann ins nächste (ja, nicht bei allen Komponenten, aber zumindest ein paar).
Wie gesagt, wenn man sagt "ich hab Bock zu basteln" "oder weil ich es kann", in Ordnung. Aber weil's nötig ist, ist in meinen Augen Quark
Ansonsten verstehe ich nicht, wieso du gleich viel Schlauch haben solltest. Im Normalfall gehst du (als Beispiel) ja quasi in jede Komponente rein und beim "raus" in die nächste rein. Du, so interpretiere ich dein Bild, gehst aber von der Distro in die Komponente und zurück zur Distro. Von dort dann ins nächste (ja, nicht bei allen Komponenten, aber zumindest ein paar).
R
rille
Guest
Ich komme da auf mehr Schläuche:
Normales System (CPU/GPU, AGB/Pumpe am Mora) ohne Distro:
Schnellverschluss -> CPU -> GPU -> Schnellverschluss
Das Gleiche mit Distro:
Schnellverschluss -> Distro -> CPU -> Distro -> GPU -> Distro -> Schnellverschluss
Wenn man von den Schnellverschlüssen direkt an die jeweilige Komponente geht, ist es weniger, aber dann kann man die Distro auch gleich weglassen...
Die zweite Variante wollte ich tatsächlich mal so umsetzen. Ich dachte auch, da komme ich leichter um die Ecke und kann das schöner und einfacher verschlauchen. Als die Distro dann da lag und ich mir das nochmal live im Gehäuse angeschaut habe, ging sie wieder zurück.
Was vielleicht Sinn macht: Wenn man die Komponenten einzeln abklemmen will ohne sichtbare Schnellverschlüsse an CPU- oder GPU-Kühler zu haben, schraubt man die Schnellverschlüsse (mit AG) direkt in die Distro und dann je 2 Schläuche zu CPU bzw. GPU.
Praktisch sind da eher diese Snake-Winkel, z.B. 90°C mit 2 Stellen zum Drehen. Die können nicht nur 90° sondern auch andere Winkel:
Da ist oben (wo es 45° sind) und unten einer eingebaut. 90° dreifach drehbar oder 180° 5-fach drehbar gibt es auch. Damit kommt man auch um viele Ecken ohne viel Platz zu brauchen.
Sinusspass
Enthusiast
Ähm... Zugegeben, es war damals so geplant, um keinerlei Staub ins Case zu bekommen. Hat nicht funktioniert, weil man eben nicht alle Abwärme per Wasser wegbekommt und so einen leichten Kamineffekt hat.
Das ist natürlich richtig. Der Sinn der Sache ist aber, dass man absichtlich Komponenten parallel einbindet, um so weniger Durchflusswiderstand zu haben. Bei RAM, Spawas, Chipsatz und SSD ist es nunmal praktisch egal, wie viel Wasser drüber fließt, Hauptsache es fließt was. Dementsprechend ist das eine valide Lösung, gar kein Problem.
Ob man einen parallelen Verteiler jetzt Distroplate oder sonstwie nennt, ist dabei egal.
Jedenfalls ist es funktional eine ganz andere Komponente als die übliche Acryl-Optik-Distroplate.
frankythecat
Enthusiast
Ohne Lüfter wird es auch in einem Wasserkühlsystem nicht gehen, SSD und RAM mit Wasser zu kühlen ist nicht sinnvoll, die Gehäuselüfter sollten dann ohne Krach zu machen bei halber Drehzahl laufen und schon ist Ruhe im Case.
Zum Glück habe ich keine engen Radien und kann auf Hardtubes verzichten.
