[Sammelthread] Der RAM Stammtisch - für echte Nerds & Sammler (in Spe)

[emissary42]

Wollte mir ursprünglich ein besseres kaufen, aber dann hieß es von allen Seiten das Extreme4 tut's auch

Aber sicher nicht von jemandem aus diesem Thread.

Vielleicht ist das Board ja richtig, aber der RAM oversized gewählt

Frevel!



[Clonemaster]

Hey ich bin nach wie vor an dem Thema dran und hab jetzt in einem ziemlich guten Review lesen können,
das dieses KIT durchaus mit dem XMP Profil auf dem Board laufen sollte:
ASRock Z270 Extreme4 Motherboard Review

Was könnte man noch probieren? Soll ich mal mit einem DIMM versuchen?

--------------------------

edit
Single Channel XMP geht

--------------------------

edit
Single Channel mit XMP geht nur im 2ten Slot



[emissary42]

Vielleicht hatten sie für den Test ein besseres Sample des Boards? Kann schon mal passieren, das ein einzelner Steckplatz etwas schwächer ist, als die anderen (Sample Variation). Deshalb werden von den Top Overclockern nicht nur CPUS, sondern auch Boards für ihre Rekorde gebinned.



[Clonemaster]

Ja scheint wohl so zu sein, beide DIMM's gehen jeweils im 2ten slot. Der RAM ist OK.

• Supports DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200
(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, unbuffered
memory
* 3866+(OC) memory frequency can only be achieved when a
single memory module is installed (Single channel memory).

Ich versuche nochmal 3733MHz, das widerspricht sich immerhin nicht mit
dem Handbuch.

------------------------------------

edit

Tatsächlich, es geht. Natürlich hatte ich es schon mal probiert, aber das war
jetzt das erste mal in slot #2 und #4.

Jetzt die nächste Frage, lohnt es sich an den timings zu basteln, bei nur 133MHz weniger?



[emissary42]

Das lohnt sich in den meisten Fällen, vor allem weil die Auto-Subs am Limit vermutllich ziemlich bescheiden sind. Selbst bei den Haupttimings haben die Module haben vermutlich noch Luft, über 1.35V sowieso



[Gelöschtes Mitglied 21291]

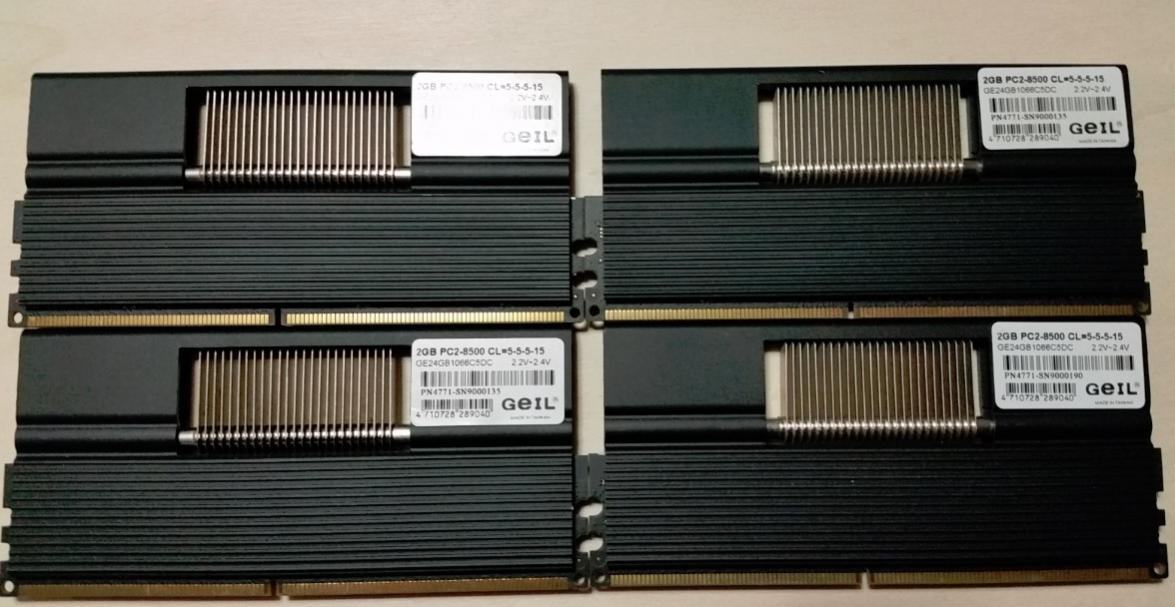

GEIL EvoOne 4X2GB DDR2 (hier im Forum verkauft)

OCZ PC2-8500 4X2GB DDR2

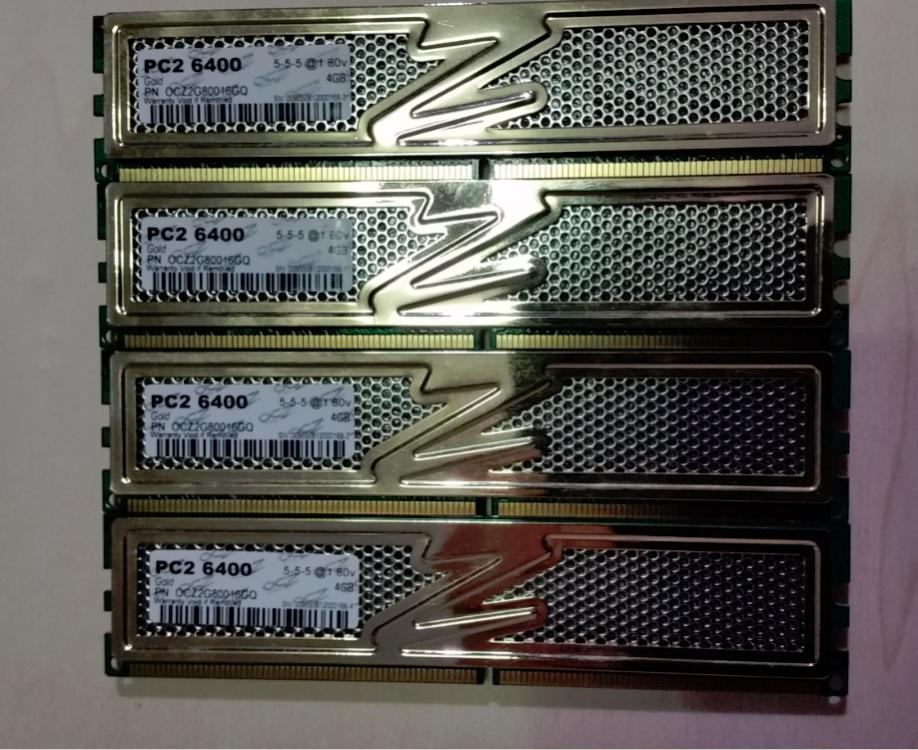

OCZ PC2-6400 16GB SET DDR2 (Non Reg! Unbezahlbar)

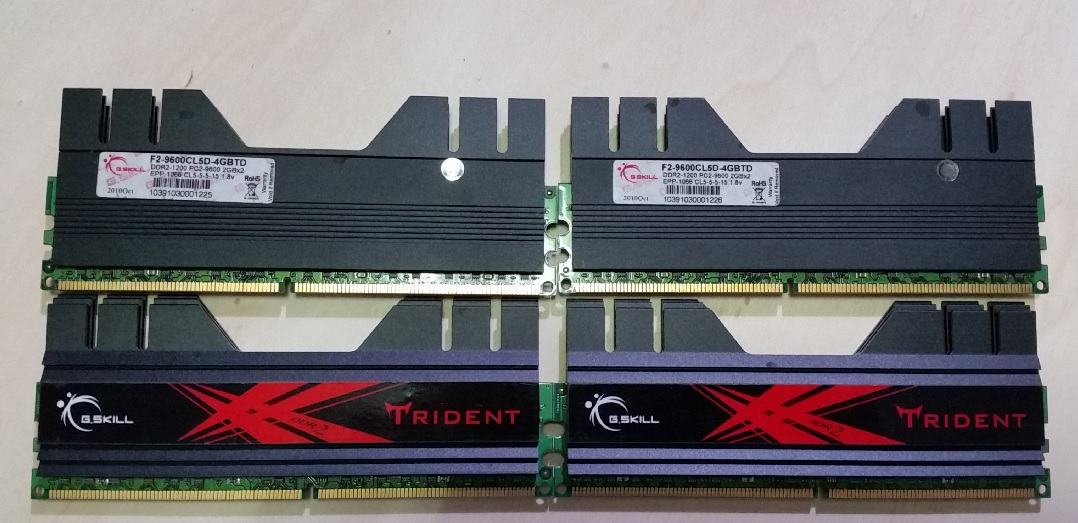

G-Skill Trident PC2-9600 4X2GB (meine Lieblings-DDR2)

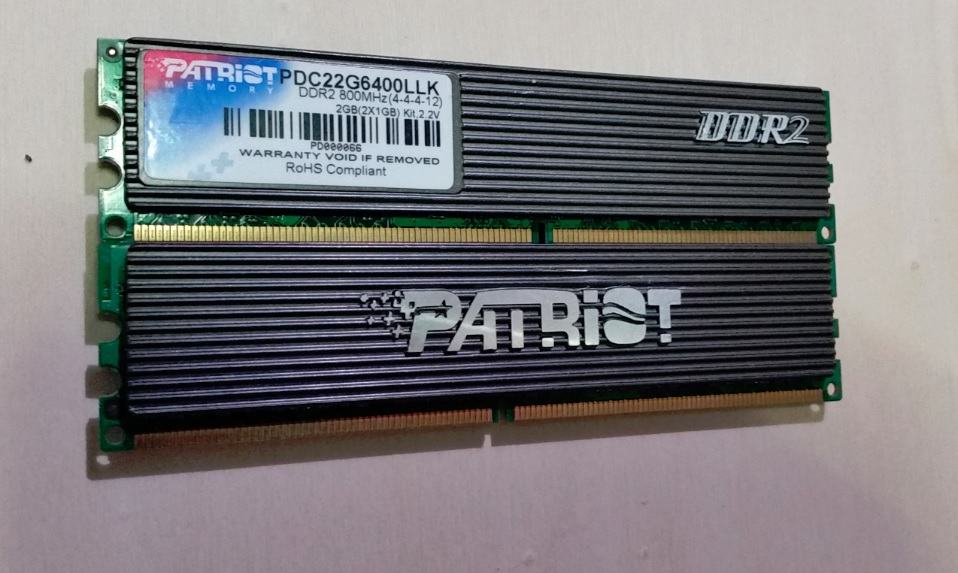

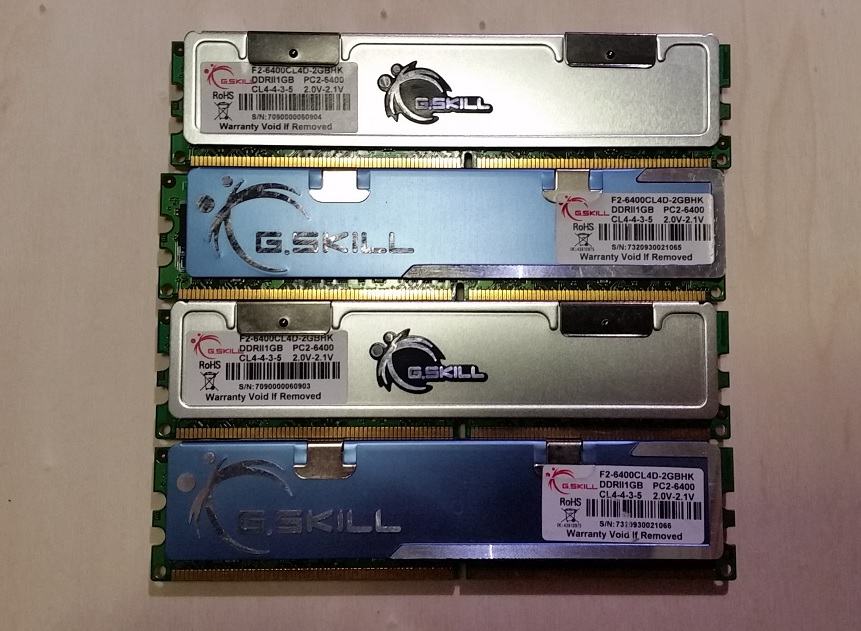

Diverse DDR2 mit mehr oder weniger straffe Timings

DDR1: Geil (sollten BH5 UTTsein) 2X512MB

Richtige BH5

Geil mit Tracer

4X1024 DDR1 (die laufen 240/250+ ohne Spannungserhöhung)

DDR3
Corsair PC3-1866 cl9 den HS beraubt (~laufen 2133) 4X4GB

Trident F3 2400 cl9 (4X4GB)



[stunned_guy]

Du stehst wohl auch Quadkits bzw. 4 gleiche Riegel ?



[Gelöschtes Mitglied 21291]

Ja, wenn ichs hin bekomme
Manchmal schwierig......aber klappt oft.



[stunned_guy]

Nicht schlecht, vorallem das OCZ DDR2 Kit ist einmalig !
Die Geil Ultra-X sind UTT BH-5



[emissary42]

Hey Joker, schicker Einstand. Die Trident sind auch eines meiner absoluten Lieblings DDR2 Kits =)


Edit: Wenn du das ganze noch mit Thumbnails hochlädst/verlinkts, baue ich das auch mit in den Startbeitrag ein -- erledigt und damit willkommen im Club

Corsair Torque @ 4000 16-16-16-36 1T (ASUS Samsung Preset mit kleinen Anpassungen)

Teste das Setting gerade mit MemTest.



[Tzk]

Schöne Sammlung, Joker!

Ist einer von euch eigentlich mal auf die verrückte Idee gekommen SO-Dimms mit einem SO-Dimm -> Dimm Adapter zu betreiben?
Und falls ja: Lassen sich SO-Dimms mit dem Adapter auf Desktop Boards noch gut übertakten?

Ich suche ja derzeit 2x1024mb Qimonda CF-5 BGA UDimm Riegel (PC3200) und die Dinger sind wirklich extrem selten. Die gabs aber wohl öfter als SO-Dimm... Die Woche kommen 2 Qimondas an, BGA und UDimm sinds, aber die Beschriftung der Chips lies sich auf den Fotos vom VK nicht so wirklich entziffern. Ich bin gespannt was genau drauf verlötet ist.



[stunned_guy]

Wusste gar nicht, dass es sowas gibt



[Tzk]

Adapter / Tester : Laptop DDR1 200 pin SODIMM RAM to: Amazon.de: Elektronik



Das Problem, was ich bei der Geschichte sehe sind die verlängerten Signalwege und das potentiell schlechtere (?) PCB der SO-Dimms.



[stunned_guy]

Interessant.
Gibt es denn SO-Dimms, die übertaktbare Chips verbaut haben, dass sich sowas lohnt ?



[Tzk]

Es gibt jedenfalls DDR1 SO-Dimms mit BGA Chips. Samsung ZCCC, Qimonda CF-5 und die Micron Variante sollen wohl ganz gut zu takten sein... Zumindest hat Seafs da mal was erwähnt, das die Qimonda ~280Mhz+ machen, die Samsungs 270-280 und die Microns auch. Natürlich bezogen auf normale reg ECC oder UDimms. Wo wir dann wieder bei der Ausgangsfrage sind, wie sich SO-Dimms bei OC verhalten.



[seafs]

Naja, die CF-5 von techtrancer machen 300MHz, meine RDIMMs habe ich bis 275MHz geprügelt, bei ZCCC RDIMM habe ich 260 oder 270MHz gelesen. Micron habe ich bisher nur auf Fotos bei eBay gesehen, aber keine Erfahrungsberichte.



[emissary42]

Teste das Setting gerade mit MemTest.

MemTest ist durch:



Allerdings sehen DDR4-4133 17-17-17-37 1T auch schon recht vielversprechend aus:

Ist einer von euch eigentlich mal auf die verrückte Idee gekommen SO-Dimms mit einem SO-Dimm -> Dimm Adapter zu betreiben?

Ist der Papst katholisch?

Gerade extra für dich gemacht:

Und falls ja: Lassen sich SO-Dimms mit dem Adapter auf Desktop Boards noch gut übertakten?

Mit den günstigen passiven Adaptern, ist oft kurz über ihrer JEDEC Spezifikation Schluss. Man kann mit etwas Binning aber durchaus ein paar ordentliche finden. Auf jeden Fall sollte es ein robustes Board mit einem soliden Speicher-VRM und einen guten Controller sein, denn einige der Werte/Driver sind durch die Adapter schon beim moderaten Übertakten am Rande der erlaubten Grenzen.



[Tzk]

Hab ich mir doch gedacht das hier zumindest einer im Thread so (positiv) bekloppt ist und das probiert hat!

Du hast meine Sorge übrigens bestätigt. Genau an solche passiven Adapter hatte ich gedacht... Also werden die verlängerten Signalwege und die zusätzliche Steckverbindung wie vermutet zum Problem, wenn man deutlich über JEDEC hinaus will. Heisst für mich, das ich mir solche Adapter für DDR1 nicht suchen werde und lieber vernünftige UDIMMs suche.

@seafs
Jup, soweit hatte ich dich auch verstanden. Wenn man im Netz nach CF-5 sucht, stößt man fast nur auf deine und Techtrancers Posts. CF-5 (und ZCCC) scheinen wirklich selten zu sein...



[Tzk]

Doppelpost.

Meine Infineon BGA Riegel kamen heute. Die haben eine sehr interessante Mischverbauung... Beide Riegel sind Doublesided, dank 128x4 wohl singleranked und UDIMMs, heisst 16 Chips pro Riegel. Und folgende Chips sind verlötet

Riegel 1: 1x CF-5, 15x BC-6
Riegel 2: 2x BC-5, 1x CF-5, 13x BC-6

Mal sehen ob und wie sich diese Mischung übertakten lässt...

Und so sehen die dann aus:



[emissary42]

Riegel 2: 2x BC-5, 1x CF-5, 13x BC-6

Wow, das sieht irgendwie nach Resterampe aus

Sind das original Infineon Module oder Infineon on 3rd?



[Tzk]

Infineon on Third. Also weder originale Qimonda noch Infineon. Es klebte ein "CSL Computer" Sticker drauf, sonst nix. Aber ja, Resterampe

Was mich am meisten wundert ist die Tatsache, das die Chips teilweise 6ns sind, die Riegel aber trotzdem ddr400 gebinnt.

Ich bau die Tage mal ein Testsystem zusammen und schaue wie die laufen



[emissary42]

CSL, die größte Resterampe für Hardware in DE

Wenn dich OC interessiert, dann hol dir besser noch mal ein paar Original-Module. Auch wenn es etwas längert dauert...



[Tzk]

Der Sticker war leider vorher nicht zu sehen, sonst hätte ich mir das gespart... Ich teste jetzt erstmal an ob meine Boards überhaupt mit 128x4 Riegeln klar kommen. Falls nicht, besorge ich mir normale dual ranked infineon Riegel mit TSOP statt BGA Chips. Dann mit CE-5 oder CE-6. Die gibt's wie Sand am Meer.

Alternativ Samsung ZCCC, die sind auch besser zu bekommen als die CF-5.

EDIT:
Und (wie befürchtet) laufen die 128x64 Riegel natürlich nicht auf meinen Boards... Also wirds jetzt regulärer CE-6 im TSOP Package und fertig ist. Oder ich hab irgendwann mal das Glück Qimonda Sticks in 64x8 Organisation abzustauben. Das ist aber noch schwieriger als die Nadel im Heuhaufen.



[stunned_guy]

Hehehe. was es so alles gibt. Schade, dass die nicht laufen. Auf welchem Board ?



[Tzk]

Getestet hab ich auf die schnelle mit einem ECS Sockel A Board mit Via KT266 und auf dem Asus A7N8X sowie einem Abit NF7. Sowohl der Nforce 2 als auch der KT266 kommen wohl mit 128x4er High Density Modulen nicht klar. Ich kann mit einem 256er Modul und den 128x4ern booten, aber das Bios zeigt im Post dann nur 256mb Ram an (statt ~1280mb). Die High Density Riegel werden also nicht erkannt.

Im Netz konnte ich dazu übrigens nicht wirklich was finden... Deshalb hab ichs selbst probiert.



[stunned_guy]

Auf einem anderen Sockel ausprobieren ? Oder fehlt dir da die Hardware ?

Nebenbei: ich habe weitere Infineon 6A als 512 und 256 MB Riegel bekommen



[Tzk]

Da fehlt mir die Hardware für. Ich hab vor einiger Zeit alles bis auf Sockel A abgestoßen... auf 939 sollte es mit einer neueren CPU ja klappen?!

Genauso wie bei dir haben sich die Interessen einfach verschoben, deshalb hab ich mich von fast allem getrennt. Nur ein paar Sachen sind geblieben, unter anderem die Geil Ultra-X, die 6A, eine Handvoll CPUs und Boards.



[emissary42]

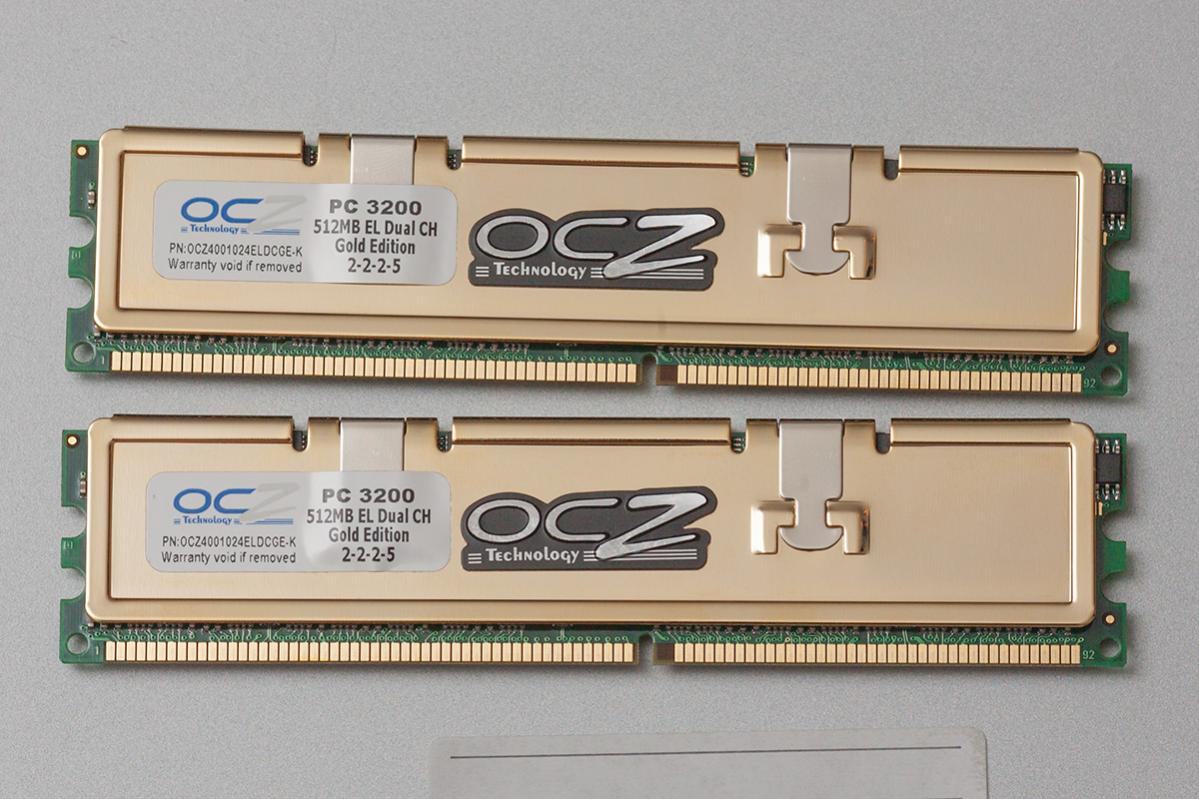

Da hier ja offenbar alle auf dieses urlate Zeug stehen, hier ein paar OCZ Gold OCZ4001024ELDCGE-K (das Bild stammt aus ~ 2006):



[stunned_guy]

Schick schick.
Die hast du sicherlich nicht mehr.



[emissary42]

Nein, die haben mir auch nicht gehört. Hatte sie damals nur mit bestellt und kurz auf Funktion geprüft (250 2-2-2-5 3.2V).
