[Sammelthread] Die HWLuxx 3D Druckerkolonne....

[RcTomcat]

Das letzte m119 sieht so aus wie man es bei ausgefahrenem pin erwarten würde.

Machen was wwwnutzer sagte, dann nochmal kontrollieren. Zwecks homing Test:
Nimm dir ein Stück Karton(Box oder so), fahr die z Achsen hoch und lass ihn mit dem Karton darunter homen (g28). Dein Drucker sollte dann x und y homen, dann den Link deployen und die z Achse langsam nach unten bewegen. Der Karton dient dem Schutz von Pin, nozzle und Bett

Edit:
Finde es übrigens Klasse wie der thread hier zu leben beginnt Viele neue Gesichter



[HardwareFreaky]

Ok dann ist bei dir der Trigger vertauscht, einfach aus pinnen und umtauschen und nochmal probieren. Auch ein Fehler im Sensor selbst ist möglich.

Welche Pins soll ich denn tauschen
Trigger mit PWM Signal?



[wwwnutzer]

Du hast zwei Kabel einmal mit Ground und Trigger und einmal Servo/5V/Ground, den Stecker mit Trigger und Ground tauschen:

Also in diesem Fall Schwarz mit Weiß vertauschen.



[HardwareFreaky]

Hab ich gleiche Ergebnis



[wwwnutzer]

Ok dann bleibt nur noch defekter Sensor oder Firmware irgendwas katastrophal falsch



[HardwareFreaky]

Krieg ich denn noch irgendwo ne Firmware außer die von creality?



[wwwnutzer]

Mit Marlin selbst aufsetzten(Beispielconfigs gibts auch von Marlin, dann muss man nicht komplett neu beginnen) oder die bin disassembeln (bestes Denglisch ) und korrigieren oder halt die Config finden.



[HardwareFreaky]

Alles zu hoch für mein Englisch
Dann Bau ich es gleich wieder zurück. Ging ja auch ohne und bevor ich jetzt 40€ investier und das selbe Ergebnis habe wie jetzt Spar ich es mir lieber.



[wwwnutzer]

Ich bin gerade nicht an meinem Rechner daher bin ich dafür heute raus aber hier sind einige die dir eine Config schnell zusammen dübeln können

Edit grad mal reingeschaut, eine Config für das 4.2.2er ist schon drin muss nur noch für Den BL angepasst werden



[GuruSMI]

Cura ist jetzt in der Version 4.9.1 verfügbar.



[HardwareFreaky]

Ich bin gerade nicht an meinem Rechner daher bin ich dafür heute raus aber hier sind einige die dir eine Config schnell zusammen dübeln können

Edit grad mal reingeschaut, eine Config für das 4.2.2er ist schon drin muss nur noch für Den BL angepasst werden

eilt ja nicht wenn du mir morgen dabei hilfst wäre auch super
Solange versuche ich es auch mal selber.

edit:
also mit Marlin Auto Build und die Config habe ich schon eine firmware erstellt und geflasht also das habe ich doch noch hin bekommen.
Wenn mir jetzt noch wer hilft was ich im Config file ändern muss für den BLtouch wäre das hervorragend



[wwwnutzer]

Marlin Firmware on Creality Board – Complete Guide! | 3D Printscape

When someone buys a new piece of technology, the first thing they tend to do is plug it in and start using it. Updating things…

3dprintscape.com

Auch wenn dein Englisch nicht so gut ist einfach unter dem Punkt BL Touch



[HardwareFreaky]

Alles gemacht und geflasht. Jetzt fährt sie z Achse nicht mehr runter nur noch hoch und es steht Home Z First im Display.



[wwwnutzer]

Trigger auf Z-Endstop?



[HardwareFreaky]

Alles so in der config eingestellt wie in deinem Link. Oder muss ich jetzt was im Drucker einstellen?



[wwwnutzer]

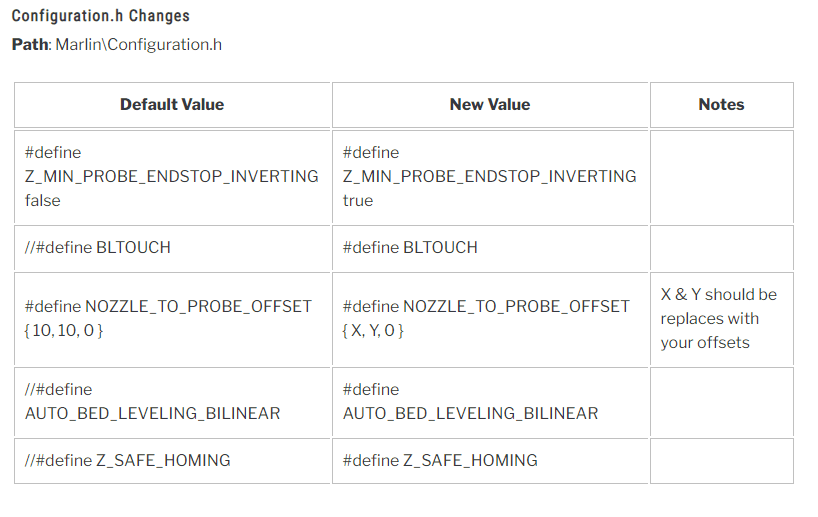

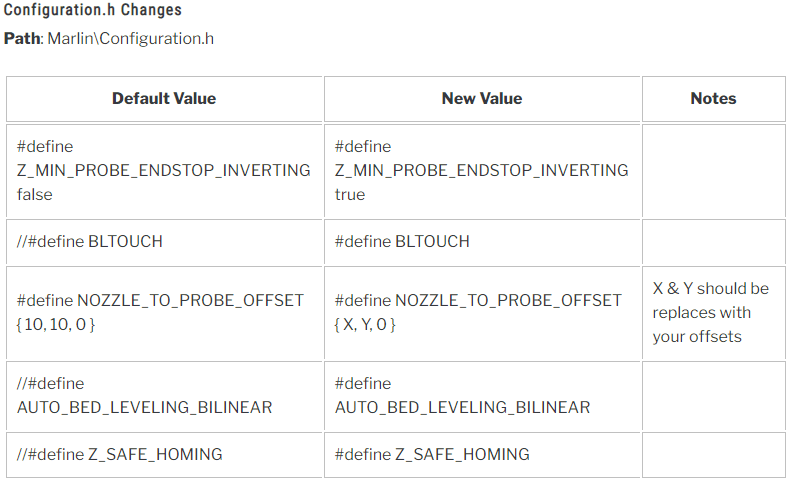

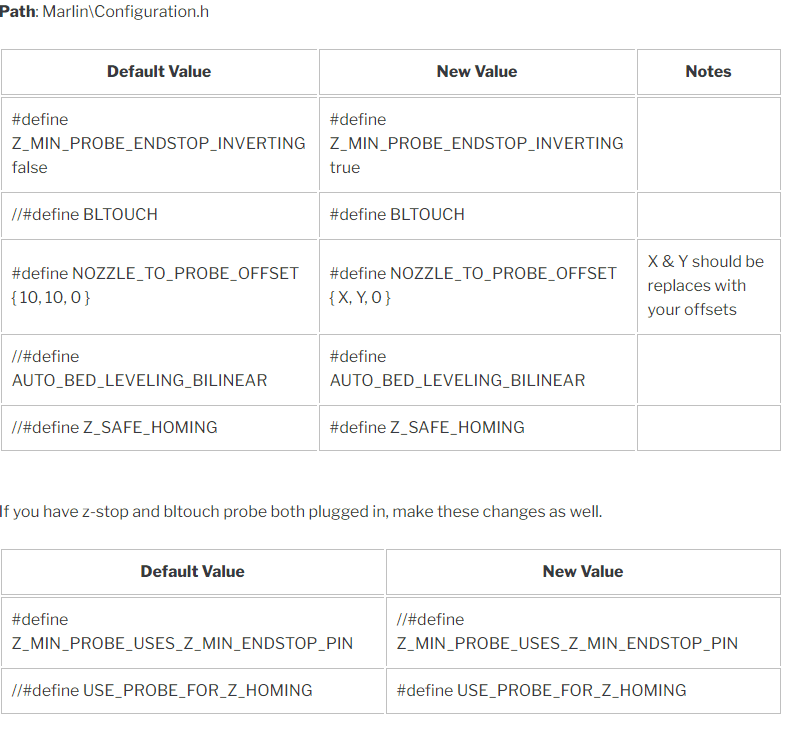

In der Config sind zwei Tabellen unter Bl Touch wenn du nur die erste übernommen hast musst du den Trigger noch auch auf den Z Nedstop setzten



[HardwareFreaky]

achso ich dachte die zweite muss ich nur machen wenn ich auch noch den z-endstop nutze.
Den habe ich ja abgebaut weil das irgendwo so stand.
Könnte ich den auch wieder anschliesen?



[wwwnutzer]

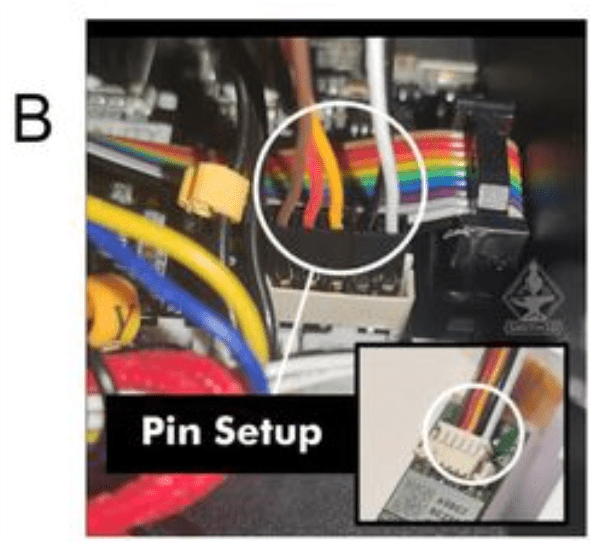

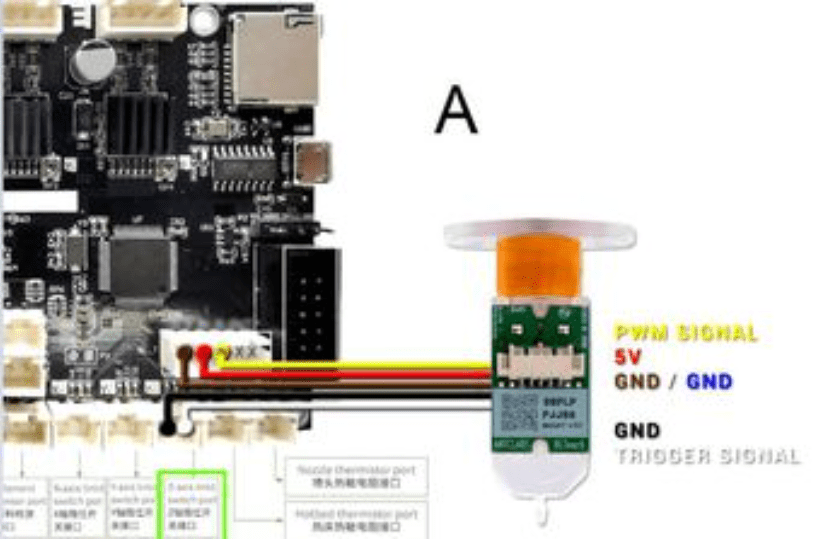

Ja, die erste tabelle auf der Seite war für den Touchi aber so das er als Z-Enstop fungiert, dafür musst du das Schwarz Weiße Kabel auf den Z Endstop deines Boards packen, das andere Kabel bleibt wo es ist.

Wenn du einen zweiten Z Endstop willst also dieser kleine Taster der sonst dran ist musst du noch die zweite Tabelle in die Config übernehmen und den Z Endstop dran packen aber das Schwarz Weiße Kabel neben das bunte Kabel klemmen.



[HardwareFreaky]

Also aktuell ist es nach Schema b angeschlossen aber ohne den kleinen Schalter den habe ich ausgebaut, weil ich dachte das muss ich machen.

Edit:
Wenn ich jetzt dein Befehl eingebe kommt

Send: M119
Recv: Reporting endstop status
Recv: x_min: open
Recv: y_min: open
Recv: z_min: TRIGGERED
Recv: z_probe: open
Recv: ok

Bltouch ist dann ausgefahren und leuchtet nicht



[wwwnutzer]

Wenn du nur die erste Tabelle übernommen hast dann nach A anschließen und den kleinen Schalter einfach weglassen, ist mit nem Bl sowieso relativ sinnlos



[HardwareFreaky]

Hab jetzt beide Tabellen übernommen und nach B angeschlossen nur ohne Schalter.

Mein edit oben gesehen?



[wwwnutzer]

Ehm nö dann brauchst du den Schalter noch bleibt dann M280 und M119 das selbe?



[HardwareFreaky]

Ja beides das selbe. Aber ich werde jetzt erst Mal den endschalter wieder einbauen.

Jedenfalls ein dickes danke für deine Hilfsbereitschaft. Hoffe kann mich irgendwann revanchieren.



[wwwnutzer]

Kein Ding, ja bau mal den Schalter wieder ein und dann wieder M280 und M119 und dann noch mal schauen, wenn das nichts bringt hat der Sensor einen weg.



[HardwareFreaky]

Jetzt Krieg ich

Recv: Reporting endstop status
Recv: x_min: open
Recv: y_min: open
Recv: z_min: open
Recv: z_probe: open
Recv: ok

Bltouch ist ausgefahren und leuchtet nicht.

Das ist jetzt korrekt oder?

Aber jetzt habe ich das nächste Problem. Klicke ich auf Autolevel fährt er ganz zum Rand wo der bltouch das Bett nicht mehr berühren kann und stürzt dann ab.



[wwwnutzer]

Erstmal G28 aber ja soweit ist das jetzt ok, Sensor macht seinen Selbsttest zum Start und bleibt dann leuchtend mit eingezogenem Pin ja?



[HardwareFreaky]

Erstmal G28

X:102.00 Y:102.00 Z:11.20 E:0.00 Count X:8160 Y:8160 Z:4480

Sensor macht seinen Selbsttest zum Start und bleibt dann leuchtend mit eingezogenem Pin ja?

Jup



[wwwnutzer]

Und was macht er dann mit G29?



[HardwareFreaky]

Recv: Error:Probing Failed
Changing monitoring state from "Operational" to "Error"
Send: M112
Send: N3 M112*34
Send: N4 M104 T0 S0*37
Send: N5 M140 S0*96


er fährt soweit nach links das der bltouch nicht mehr das Bett berühren kann und fährt dann runter und dann stoppen ich ihn weil die nozzle auf das Bett drücken will.



[wwwnutzer]

Ok dann weiß ich ehrlich gesagt nicht mehr weiter ist auch mittlerweile spät mal ne Nacht drüber schlafen vlt fällt den anderen noch was dazu ein.
