[Sammelthread] Die HWLuxx 3D Druckerkolonne....

Ich meine die EDU Version für Inventor ist wirklich nur ne reine Studentenlizenz und offiziell nicht für Privatleute freigegeben. Effektiv dürfte es wohl egal sein... SWX ist was Freiformflächen angeht ebenso rudimentär, trotzdem versuche ich mich daran. Man kann immer was dazu lernen.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
naja man muss eine hochschule angeben und das wars. im grunde interessiert es autodesk nicht, denn sie verschenken die studentenversion ja nicht aus nächstenliebe, sondern weil alle es tun und die studierten hinterher mit ihrer software weiter arbeiten können.
freiformflächen sind überhaupt nicht meins. dafür kann ich komplexe anlagen im hohen 5 stelligen teilebereich ausdenken und mit inventor erstellen und verwalten. nach 10jahren als konstrukteur sollte man mit seiner software umgehen können

  • Danke
Reaktionen: Tzk
Geiler Scheiß.... Der Qidi druckt. :LOL:

Einrichtung hat ca. 30min gedauert. Ausgepackt, Druckplatte gelevelt, Filament eingeführt... losgedruckt. :d

PLA-Filament waren allerdings nur 0,5kg dabei, statt wie in der Beschreibung angegeben 1kg, aber gut...

Wifi-Verbindung klappt sogar, aber soweit ich sehe kann ich damit nur die Druckdateien an den Drucker schicken, aber nicht den Druck starten. Schade, aber verschmerzbar.

Der Qidi i-mate S, über den ich die letzten 3 Seiten schon geschrieben habe. ;)

Edit: Ok, wenn man eine Datei übers Wifi schickt, kann man direkt danach den Druck starten... aber ich glaub in den Keller laufen um den Druck zu starten ist gar nichtmal so schlecht... ich glaube nen Druck starten, wenn noch was drin ist, ist nicht so gut.

Aber schade, das Qidi-Slicer/Cura nicht wenigstens einen Fortschritt anzeigt.

Aber schade, das Qidi-Slicer/Cura nicht wenigstens einen Fortschritt anzeigt.
Das liegt in der Natur der Sache. Entweder du steamst die Daten in Echtzeit an den Drucker oder der Drucker arbeitet autark. Wenn du quasi vom PC/Rpi/Laptop aus druckst, dann ist der Druck halt auch hopps, falls der PC Schluckauf hat, in den Standby geht,... Sehr beliebt sind z.B. Win10 Updates :d Sonst kopierst du die Datei halt zum Drucker und danach hat Cura damit nichts mehr zu tun, deshalb siehst du den Fortschritt auch nicht.

Wenn du den Fortschritt live überwachen willst, dann wäre das Mittel der Wahl ein kleiner Einplatinencomputer (Raspberry Pi) und darauf einer Software die den Drucker steuert und überwacht. Die bekanntesten Varianten sind Octoprint und RepetierServer. Damit kann man sogar einen Livestream einer Webcam im Browser sehen, den Drucker über das Webinterface komplett fernsteuern etc. Voraussetzung ist, das man den Drucker generell über USB steuern kann. Das kannst du aber mit einem Laptop und z.B. RepetierHost oder Pronterface testen.

Was das Fernstarten angeht, ich stehe grundsätzlich immer neben dem Drucker und gucke mir die ersten 2-3 Layer an. Einfach um zu sehen ob der Druck auf dem Bett haftet und ob generell alles ok ist. Erst danach darf er halbwegs unbeaufsichtigt laufen. Deshalb kommt ein Fernstart für mich nicht in Frage.

Geiler Scheiß.... Der Qidi druckt. :LOL:

Glückwunsch und viel Spaß! :d Und wenn du Fragen hast, dann fragen!

Also ich werde wohl die Drucklayer beobachten und mich am Genius des Umbauers erfreuen. Wie gut der das mit dem Umbau gemacht hat und so... :rofl:

  • Haha
Reaktionen: Tzk
Jo, ist schon klar, das der Drucker autonom druckt, aber wenn er schon Wifi hat, könnte es ja auch eine API geben, über die man den Status abfragen kann. Könnte ja auch was ganz einfaches sein, z.B. einfach nur bei welcher Schicht von wievielen Schichten er gerade ist.

Ich vermute einen externe Lösung geht beim Qidi nicht, der hat keinen USB-Host-Anschluss. Das ist dann halt der Nachteil von Fertigdruckern. Aber damit kann ich leben. :)

Musst dich mal erkundigen, ob man leicht das Brainboard gegen zB was von BigTreetech austauschen könnte. Dann hätte man einen USB Port und eprom ;)

Sodele. Der Molex-Dealer teilte mir mit, daß ich nochmals auf seiner Site für Private bestellen solle. Hab ich gettan. Beginnt. www.AliEx...Wenn er meine 35€ für das Kabel nicht will. AlEx ruft nicht mal 5€ auf.Trotzdem gebe ich dem aktuellen Kabelbaum noch 'ne Chance.Durchmessen ist alles. Der schuldige Kontakt (den ich die ganze Zeit in Verdacht hatte) als Schuldigen identifiziert. Ein Neues Kabel gecrimpt und nun dabei das neue durch das Alte auszutauschen.Wenn es klappt, Bleibt es so ca. 5 Wochen, bis ich bei den FanDucts PLA durch ABS tausche. Dann zieht eh das bestellte ein und ich hab meine mentale Ruhe.

Und wenn du Fragen hast, dann fragen!
Ohja. :d

Filament... welches kaufen, worauf achten? Erstmal nur PLA. Ich glaube die ersten 500g werden nicht lange reichen. :d

1,75mm, 200°C Drucktemperatur, 50°C Bett. Sonst noch was?
Ich meine mal irgendwo gelesen zu haben, das es auch noch härtere und weichere PLAs gibt und so Zeug?

Preislich scheinen so ca. 20€/kg normal zu sein?

Schau mal auf Sunlu.com. Die hatten zuletzt PLA/PLA+/... im Angebot. von 1-10 Rollen in mehreren Staffelungen. Z.B 10 KG PLA+ für 159.xx€ AllIn = 15,90€ Pro 1KG Spule. Bei Amazon wird dafür 23,99€ pro Spule aufgerufen.

Ohja. :d

Filament... welches kaufen, worauf achten? Erstmal nur PLA. Ich glaube die ersten 500g werden nicht lange reichen. :d

1,75mm, 200°C Drucktemperatur, 50°C Bett. Sonst noch was?
Ich meine mal irgendwo gelesen zu haben, das es auch noch härtere und weichere PLAs gibt und so Zeug?

Preislich scheinen so ca. 20€/kg normal zu sein?

Wenn es was hochwertiges sein soll, nutze ich Filament von Prusa. Da bin ich bisher am besten mit gelaufen. Ansonsten nutze ich das, was ich gerade finde.

Nur mit Extrudr hab ich schlechte Erfahrungen gemacht.

Drucktemperatur kann von PLA zu PLA variieren. PLA+ ist etwas halbbarer.

Ja, 20€/kg ist schon ok. "Premium" fängt so bei 25 an... "Billig" ist meist bei oder unter 15€. Und egal was du machst: Kauf kein Filament von Herstellern aus Herzebrock-Clarholz :d Da sitzt unter Anderem Filamentwerk, /OWL/i-Filament. iFilament (ohne Bindestrich) dagegen ist ok.

Was man hin und wieder empfohlen bekommt (in no particular order): Material4Print "M4P", Colorfabb, DasFilament, Redline, Prusament. Ich habe selbst mit dem Amazon Basics PLA gute Erfahrungen gemacht. DevilDesign ist auch ok. Es gibt so viele Hersteller, da erstickt man regelrecht dran.

Achja bloß kein Filament von Conrad kaufen, da hab ich nur schlechtes drüber gelesen und ein Kumpel hat das Zeug auch nicht zum Halten bekommen....

Ja, 20€/kg ist schon ok. "Premium" fängt so bei 25 an... "Billig" ist meist bei oder unter 15€. Und egal was du machst: Kauf kein Filament von Herstellern aus Herzebrock-Clarholz :d Da sitzt unter Anderem Filamentwerk, /OWL/i-Filament. iFilament (ohne Bindestrich) dagegen ist ok.
Das mit i-Filament kann ich so unterschreiben. Davon hab ich zwar nur eine Rolle gekauft (weiß), aber bei der schwankt der Durchmesser so stark (stellenweise 0,1mm Unterschied auf 10cm), dass diese Rolle meine letzte bleiben wird.

An billigem PLA kann ich noch Alcia mit anbringen. Das ist nicht schlecht, kann man kaufen.

Ja, auf deren Seite Sunlu.com und auch bei AlEx.

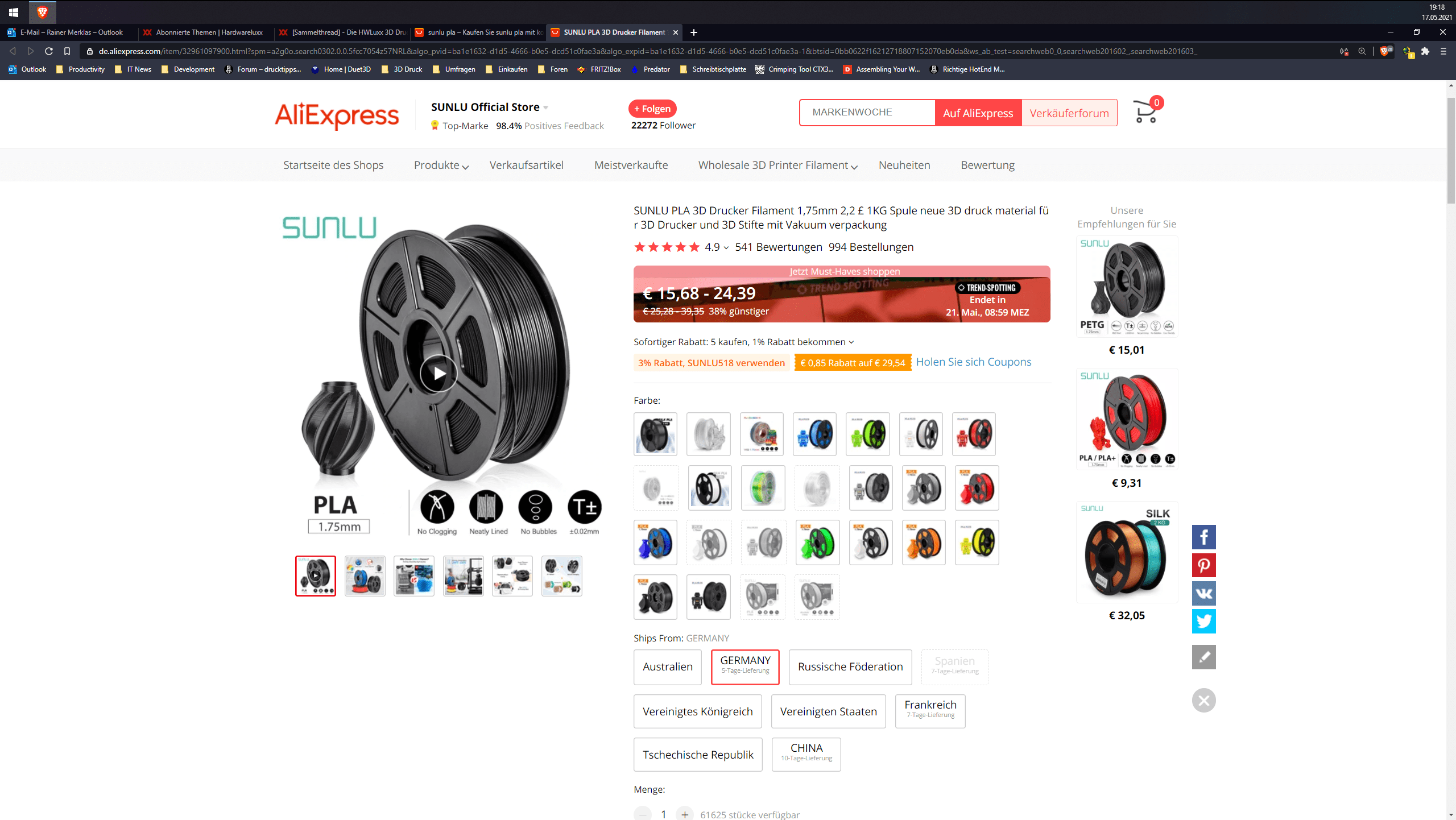

Screenshot (65).png

Das mit i-Filament kann ich so unterschreiben.
Kein Wunder, das ist das "gute" OWL :fresse2: iFilament dagegen (ohne Bindestrich) ist ok. WAs das Alcia angeht, da war ich mit dem Durchmesser nicht 100% zufrieden, es hat Fäden gezogen wie Sau und es ging auf die Bauschaum. Für Funktionsteile super, für Stehrümchen und ähnliche Deko eher nicht.

ging auf die Bauschaum.
Welche Farbe hattest du, kann das vielleicht damit zusammenhängen?
Ich hatte von Alcia Gold und Dunkelblau, da ist mir nichts derartiges aufgefallen.
Aber ich habe von Sunlu Schwarz-Seide PLA, das verhält sich ähnlich deiner Beschreibung. Wenn man das einfach in die Luft extrudiert, quillt das nach verlassen der Düse regelrecht auf. Soll wohl normal sein und an den Partikeln liegen, die für den Seiden-Effekt reingemixt wurden. Beim eigentlichen Drucken gibts aber keine Probleme oder Auffälligkeiten.

Ich hatte weiß und schwarz. Wobei das schwarz ging, das weiß ging auf wie Teig... Drucken ging (bis auf das leichte stringing) auch top. Kann da nicht klagen... Für 10€/kg ist das für Funktionsteile oder Passproben super.

So, für alle die den Voron V0.1 bauen wollen :

CategoryDescriptionQtyNotes
Fasteners3x6x0.5 Shim Washer35https://de.aliexpress.com/item/3291...5ab7837240458cb543abdc0b9218&tmLog=new_Detail502,31
M2 Nut55https://de.aliexpress.com/item/32974183312.html?algo_pvid=15a52890-1ad5-41a5-bf7f-344adaa3db12&aff_platform=portals-tool&btsid=0ab6fab215869165405383166e2580&ad_pvid=202004141909009680024235955150001794795_2&algo_expid=15a52890-1ad5-41a5-bf7f-344adaa3db12-1&aff_fcid=78916c7eb15e4609accdb20928e02655-1620852981833-02541-_d8iqkZ0&spm=a2g0o.productlist.0.0.10965111KqeXad&s=p&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_d8iqkZ0&sk=_d8iqkZ0&aff_trace_key=78916c7eb15e4609accdb20928e02655-1620852981833-02541-_d8iqkZ0&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail0,84
M3 Nut120https://de.aliexpress.com/item/32974183312.html?algo_pvid=15a52890-1ad5-41a5-bf7f-344adaa3db12&aff_platform=portals-tool&btsid=0ab6fab215869165405383166e2580&ad_pvid=202004141909009680024235955150001794795_2&algo_expid=15a52890-1ad5-41a5-bf7f-344adaa3db12-1&aff_fcid=69b9a505382d47dfa5879e95a1501881-1620852868900-09767-_d7nvJeq&spm=a2g0o.productlist.0.0.10965111KqeXad&s=p&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_d7nvJeq&sk=_d7nvJeq&aff_trace_key=69b9a505382d47dfa5879e95a1501881-1620852868900-09767-_d7nvJeq&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail1,85
M2x6 BHCS/SHCS70https://de.aliexpress.com/item/32966917947.html2,6
M2x6 FHCS10https://de.aliexpress.com/item/32968616563.html1,27
M2x8 SHCS10https://de.aliexpress.com/item/4000888328429.html?aff_fcid=7104b1ba589246a69bee8ae3bc2c16d0-1620852871433-07780-_d6vrEGq&spm=a2g0o.productlist.0.0.2a3b37b39vHy0B&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_d6vrEGq&algo_pvid=84012f06-ff84-4dd4-9da7-2a565aa9bab5&aff_platform=portals-tool&btsid=0ab6d67915869159026441971e3ecb&sk=_d6vrEGq&aff_trace_key=7104b1ba589246a69bee8ae3bc2c16d0-1620852871433-07780-_d6vrEGq&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=84012f06-ff84-4dd4-9da7-2a565aa9bab5-101,11
M2.5x65https://de.aliexpress.com/item/4000888328429.html?aff_fcid=47db9e929c624933b65142f76c8e61de-1620852872099-01900-_d7V4XEq&spm=a2g0o.productlist.0.0.2a3b37b39vHy0B&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_d7V4XEq&algo_pvid=84012f06-ff84-4dd4-9da7-2a565aa9bab5&aff_platform=portals-tool&btsid=0ab6d67915869159026441971e3ecb&sk=_d7V4XEq&aff_trace_key=47db9e929c624933b65142f76c8e61de-1620852872099-01900-_d7V4XEq&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=84012f06-ff84-4dd4-9da7-2a565aa9bab5-100,62
M3x6 BHCS30https://de.aliexpress.com/item/4000888328429.html?aff_fcid=ef0de57f5b8f492fb15b83c67eb650f9-1620852872974-06905-_d7V4XEq&spm=a2g0o.productlist.0.0.2a3b37b39vHy0B&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_d7V4XEq&algo_pvid=84012f06-ff84-4dd4-9da7-2a565aa9bab5&aff_platform=portals-tool&btsid=0ab6d67915869159026441971e3ecb&sk=_d7V4XEq&aff_trace_key=ef0de57f5b8f492fb15b83c67eb650f9-1620852872974-06905-_d7V4XEq&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=84012f06-ff84-4dd4-9da7-2a565aa9bab5-100,7
M3x8 BHCS100https://de.aliexpress.com/item/4000888328429.html?aff_fcid=919eb77f5475493aaa94f9f9440ab0a5-1620852873630-07385-_d69Qoqw&spm=a2g0o.productlist.0.0.2a3b37b39vHy0B&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_d69Qoqw&algo_pvid=84012f06-ff84-4dd4-9da7-2a565aa9bab5&aff_platform=portals-tool&btsid=0ab6d67915869159026441971e3ecb&sk=_d69Qoqw&aff_trace_key=919eb77f5475493aaa94f9f9440ab0a5-1620852873630-07385-_d69Qoqw&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=84012f06-ff84-4dd4-9da7-2a565aa9bab5-100,95
M3x10 BHCS25https://de.aliexpress.com/item/4000888328429.html?aff_fcid=1637aa9957e94270a59e9329c49e3618-1620852874328-06564-_dTG8kTc&spm=a2g0o.productlist.0.0.2a3b37b39vHy0B&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_dTG8kTc&algo_pvid=84012f06-ff84-4dd4-9da7-2a565aa9bab5&aff_platform=portals-tool&btsid=0ab6d67915869159026441971e3ecb&sk=_dTG8kTc&aff_trace_key=1637aa9957e94270a59e9329c49e3618-1620852874328-06564-_dTG8kTc&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=84012f06-ff84-4dd4-9da7-2a565aa9bab5-101,51
M3x12 BHCS25https://de.aliexpress.com/item/4000888328429.html?aff_fcid=52537cec1fca4f5f8031e617c1ecb94b-1620852874973-01832-_dWjW7lk&spm=a2g0o.productlist.0.0.2a3b37b39vHy0B&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_dWjW7lk&algo_pvid=84012f06-ff84-4dd4-9da7-2a565aa9bab5&aff_platform=portals-tool&btsid=0ab6d67915869159026441971e3ecb&sk=_dWjW7lk&aff_trace_key=52537cec1fca4f5f8031e617c1ecb94b-1620852874973-01832-_dWjW7lk&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=84012f06-ff84-4dd4-9da7-2a565aa9bab5-101,59
M3x16 BHCS5https://de.aliexpress.com/item/4000888328429.html?aff_fcid=b53445b0434d43adb4bce71d18c00900-1620852876004-05244-_dWjW7lk&spm=a2g0o.productlist.0.0.2a3b37b39vHy0B&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_dWjW7lk&algo_pvid=84012f06-ff84-4dd4-9da7-2a565aa9bab5&aff_platform=portals-tool&btsid=0ab6d67915869159026441971e3ecb&sk=_dWjW7lk&aff_trace_key=b53445b0434d43adb4bce71d18c00900-1620852876004-05244-_dWjW7lk&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=84012f06-ff84-4dd4-9da7-2a565aa9bab5-101,68
M3x25 BHCS10
M3x30 BHCS10https://de.aliexpress.com/item/4000038065691.html?algo_pvid=4adf20e2-4b67-4e11-9af6-d00c3521c658&aff_platform=portals-tool&btsid=0ab50f0815868699272174767e88b1&ad_pvid=202004140612071844351981875110013370453_7&algo_expid=4adf20e2-4b67-4e11-9af6-d00c3521c658-6&aff_fcid=47f2e0293daa42219d56bf6b8d0518d4-1620852877175-08315-_dUZTaXk&spm=a2g0o.productlist.0.0.56881939nCw6ot&s=p&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_dUZTaXk&sk=_dUZTaXk&aff_trace_key=47f2e0293daa42219d56bf6b8d0518d4-1620852877175-08315-_dUZTaXk&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail1,61
M3x35 BHCS30https://de.aliexpress.com/item/32932033872.html4,45
M3x40 BHCS10https://de.aliexpress.com/item/32932033872.html4,45
M2x10 Self Tapping Screws for Plastic15https://de.aliexpress.com/item/32970730241.html?algo_pvid=9bddcfd4-126f-48c8-aa15-9b2a39f39a2e&aff_platform=portals-tool&btsid=0be3769015869566195026653e8244&ad_pvid=202004150616595016517921226240003194651_2&algo_expid=9bddcfd4-126f-48c8-aa15-9b2a39f39a2e-1&aff_fcid=f68421ad5fe146fc92d481e69bbe5891-1620852882507-09003-_d6tILYa&spm=a2g0o.productlist.0.0.35936375ew4jxj&s=p&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_d6tILYa&sk=_d6tILYa&aff_trace_key=f68421ad5fe146fc92d481e69bbe5891-1620852882507-09003-_d6tILYa&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail1,7
M3 Brass heatstake inserts - short M3x5x450https://de.aliexpress.com/item/4000...5ab7837240458cb543abdc0b9218&tmLog=new_Detail8,5
Makerbeam XL M3 t-nut2Fermiohttps://fermio.xyz/en/mechanical/t-slot-nuts/210/makerbeam-m3-t-slot-nut0,490,98
M3 Lock Nut
FrameMakerbeam XL 15x15 200mm16Fermiohttps://fermio.xyz/en/voron-design/voron0/frames/206/voron0-frame-kit-purple4949
Makerbeam XL 15x15 100mm3
ElectronicsMeanwell LRS-150-241Völknerhttps://www.voelkner.de/products/90...C.html?offer=44ca355d81ef98ef01355479b72fa4d017
DC/DC PSU/buck converter - 24V to 5V1Aliexpresshttps://de.aliexpress.com/item/3297...5ab7837240458cb543abdc0b9218&tmLog=new_Detail9,49,4
Bigtreetech SKR mini E3 v21Amazonhttps://www.amazon.de/BIGTREETECH-Steuerplatine-UART-Treiber-3D-Druckerteile-3D-Drucker/dp/B088CQJWRP/ref=sr_1_6?__mk_de_DE=ÅMÅŽÕÑ&crid=II9VI8PYQU1N&dchild=1&keywords=skr+mini+e3+v2.0&qid=1620913571&sprefix=SKR+MINI+E3+V2.0,aps,166&sr=8-655
Raspberry Pi 31
MicroSD Card1
NEMA14 Stepper Motor 40Ncm2stepperonlinehttps://www.omc-stepperonline.com/d...-14hr07-1004vrn-and-17ls13-0404e-200g-de.html102
NEMA17 Stepper Motor w/ integrated lead screw 200mm T8x81AND NEMA14 36mm pancake Motor with 10 tooth gear from Extruder
3010 blower fans 24V2Aliexpresshttps://de.aliexpress.com/item/3286...e04b607245d0a71030713de53ce9&tmLog=new_Detail11
3007 axial fan 5V1Völknerhttps://www.voelkner.de/products/15...m.html?offer=6dd113ae7d29ca9272d559479db58b1b6,2
Omron Mouse Button - Micro Switch3Fermiohttps://fermio.xyz/en/electronics/microswitches/152/d2f-5l-microswitch?number=D2F-5L2,98,7
C13 Power Cord10
IEC320 C14 inlet1Amazon3,73
Hotend1Amazonhttps://www.amazon.de/3D-Druckerzubehör-Standard-Extruder-Durchflussrate-Kompatibel-Extruder/dp/B086JQDLJP?th=18585
24V Heater Cartridge1Amazonhttps://www.amazon.de/ARCELI-Reprap-Keramik-Heizpatrone-Drucker/dp/B07CQQK1TS/ref=sr_1_11?__mk_de_DE=ÅMÅŽÕÑ&dchild=1&keywords=24v+hotend&qid=1620820624&refinements=p_76:419122031,p_72:419117031&rnid=419116031&rps=1&sr=8-119
Hotend thermistor1Aliexpresshttps://de.aliexpress.com/item/3302...e04b607245d0a71030713de53ce9&tmLog=new_Detail1,3
3M 5952 VHB tape1Aliexpresshttps://de.aliexpress.com/item/1005002015627817.html?aff_fcid=6c5f6b7c613b4e659c1d1688b160d559-1620851056069-03863-_9viGyF&spm=a2g0o.productlist.0.0.55c45fe076yi4y&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_9viGyF&algo_pvid=null&aff_platform=portals-tool&btsid=0bb0622f16188879985697177e6221&sk=_9viGyF&aff_trace_key=6c5f6b7c613b4e659c1d1688b160d559-1620851056069-03863-_9viGyF&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=null6
CablesInsulated Crimp Receptical4Völknerhttps://www.voelkner.de/products/55...t.html?offer=08d895b3768d0ad63877a486fa1938cd0,220,88
Silicon Wire 24gauge 100ft1
Thermal Fuse 125C1Amazon5
JST connectors (2pin 3pin 4pin)Aliexpresshttps://de.aliexpress.com/item/3296...&terminal_id=130b5ab7837240458cb543abdc0b92181,811,81
Microfit3 Dual Row (10circuits) Male & Female Plug10
7mm x 7mm cable chain (less than 1/2 meter needed)1Fermiohttps://fermio.xyz/en/electronics/cable-carriers/198/igus-energy-chain-z-axis-120mm-spec10
MotionF623-RS Bearing24Aliexpresshttps://de.aliexpress.com/item/4000350602901.html?aff_fcid=75535363665944058fb473bdb67a3f30-1620851326303-03293-_AOxtwP&spm=a2g0o.productlist.0.0.57a612a99nyLrq&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_AOxtwP&algo_pvid=004ac213-527f-476c-85a5-0a4be96b4d14&aff_platform=portals-tool&btsid=0bb0623c16188880709745598ebcb1&sk=_AOxtwP&aff_trace_key=75535363665944058fb473bdb67a3f30-1620851326303-03293-_AOxtwP&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=004ac213-527f-476c-85a5-0a4be96b4d14-0927
MGN7H Linear Rail with Carriage - 150mm5Fermiohttps://fermio.xyz/en/mechanical/linear-guideways/97/robotdigg-mgn7h-150mm-black12,964,5
GT2 20T (5mm ID 6mm W)2Aliexpresshttps://de.aliexpress.com/item/32995102911.html?aff_fcid=941ad06744f6458589947530ba199468-1620851376430-06242-_AqN4lx&spm=a2g0o.productlist.0.0.65ef12001klR4p&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_AqN4lx&algo_pvid=03a1aac1-38e0-4668-8efb-be9b322bd722&aff_platform=portals-tool&btsid=0bb0623616191028148183099e414d&sk=_AqN4lx&aff_trace_key=941ad06744f6458589947530ba199468-1620851376430-06242-_AqN4lx&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=03a1aac1-38e0-4668-8efb-be9b322bd722-05,2
GT2 Open Belt (6mm W) - 3000mm1Aliexpresshttps://de.aliexpress.com/item/902692789.html?aff_fcid=eae26d5f2201406e96ead243cd2994cd-1620851423769-02247-_AWdYSR&spm=a2g0o.productlist.0.0.66e51e10N831HU&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_AWdYSR&algo_pvid=54b6f7b1-67cd-49aa-a611-9065b85e581a&aff_platform=portals-tool&btsid=0bb0623d16188881774168938eecd9&sk=_AWdYSR&aff_trace_key=eae26d5f2201406e96ead243cd2994cd-1620851423769-02247-_AWdYSR&terminal_id=130b5ab7837240458cb543abdc0b9218&tmLog=new_Detail&algo_expid=54b6f7b1-67cd-49aa-a611-9065b85e581a-05,15,1
T8x8 Anti-backlash Flange Nut1Aliexpresshttps://de.aliexpress.com/item/4001...5ab7837240458cb543abdc0b9218&tmLog=new_Detail88
BuildplateMIC6 1/4" Plate - 120x120mm1Fermiohttps://fermio.xyz/en/mechanical/aluminium-plates/96/build-plate-120x120x6mm19,919,9
Silicone DC 24V Heater 100x100mm 60W1Aliexpresshttps://de.aliexpress.com/item/1005...earchweb0_0,searchweb201602_,searchweb201603_1313
PEI + 3M 468MP (200MP)10
yellow die springs 8x4x20mm3Aliexpresshttps://de.aliexpress.com/item/32977566403.html?aff_fcid=476f327206c84b5cabe818a7095a597f-1620804986029-06450-_dUTJIFD&spm=a2g0o.productlist.0.0.7dcd6d3eqleziB&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&aff_fsk=_dUTJIFD&algo_pvid=2984f994-5c70-4536-ad87-47929456e717&aff_platform=portals-tool&btsid=0ab6fa8115952818705058800e6961&sk=_dUTJIFD&aff_trace_key=476f327206c84b5cabe818a7095a597f-1620804986029-06450-_dUTJIFD&terminal_id=d1d0e04b607245d0a71030713de53ce9&tmLog=new_Detail&algo_expid=2984f994-5c70-4536-ad87-47929456e717-43,59
Spring Steel Flex Buildplate 120x120mm (OPTIONAL)1Aliexpresshttps://de.aliexpress.com/item/4000...&terminal_id=130b5ab7837240458cb543abdc0b921814
PanelsAcrylic Sheet Clear - 212x230x2.5mm2Fermiohttps://fermio.xyz/en/enclosures/acrylic-pmma/327/v0-acrylic-panel-set25
Acrylic Sheet Clear - 212x239x2.5mm10
Rear Panel 212mm x 248mm1Fermiohttps://fermio.xyz/en/enclosures/aluminium-composite-panels/324/v0.1-aluminium-composite-panel-set20
10
Motor Panel 3mm thick10
Mid Panel 3mm thick10
Tophat - Top Panel 180x211mm1Fermiohttps://fermio.xyz/en/enclosures/acrylic-pmma/323/v0.1-acrylic-top-hat-panel-set2020
Tophat - Front/Rear Panel 206x73mm20
Tophat - Side Panel20
BowdenBowden Fitting2
Bowden Tube 4x2mm - 1m1
Misc.Little Rubber Feet 14x11x94
Bowden Tube 4x3mm - 1m1
6mm x 3mm Round Neodymium Magnets8Amazon4,9
ExtruderNEMA14 36mm pancake Motor with 10 tooth gear1Siehe oben
BMG Extruder Kit1Aliexpresshttps://de.aliexpress.com/item/4000...e04b607245d0a71030713de53ce9&tmLog=new_Detail21
MR85 Bearing2Aliexpresshttps://de.aliexpress.com/item/4000...e04b607245d0a71030713de53ce9&tmLog=new_Detail3
SUMME673,93
Beitrag automatisch zusammengeführt:

Und jetzt wanke ich stark ob ich den Voron 2.4 baue oder mir doch den RatRig V3 hole.........

Ich mag den Voron nicht so, weil ich die hebende Gantry übermäßig und unnötig komplex finde. Der Ratrig ist schick, da würde ich auch schwach werden, wenn jetzt ein Druckerkauf anstehen würde. Allerdings mit anderen Umlenkrollen. Ich nehme grundsätzlich zwei 625er Lager, 5mm Welle und ein Motorpulley. Das überlebt wohl den nächsten Weltkrieg :d

Hab noch ne andere Frage... Wie kann ich denn einschätzen, wieviel Filament noch auf der Trommel ist?
Muss nachher nochmal am Drucker schauen, aber laut Gebrauchsanleitung hat er keinen Zähler wieviel Gramm oder Meter Filament schon verdruckt wurden.

Dann händisch jedesmal die Grammzahl mitschreiben, die Cura für den Druck berechnet?

Oder die Trommel wiegen? Dann hätte ich vorher eine Messung machen müssen, weil ich ja sonst nicht weiß, wieviel die Rolle selbst wiegt...

Edit: Sehe gerade, es waren zwar nur 0,5kg Filament beim Drucker dabei, dabei war es aber PLA+.

Zuletzt bearbeitet:
...Soll wohl normal sein und an den Partikeln liegen, die für den Seiden-Effekt reingemixt wurden. Beim eigentlichen Drucken gibts aber keine Probleme oder Auffälligkeiten...

Ich habe mehrere Rollen Silky Black verdruckt und die liefen wie die PLA+ hervorragend durch. Da hatte ich Extrudr GreenTecPro granz andere Probleme. Ich kann dem letzten Satz uneingeschränkt zustimmen.

Oder die Trommel wiegen?
Das mache ich, wenn ich einen längeren Druck plane. Ansonsten drucke ein einfach drauf los, nur zum Ende der Rolle muss man da etwas besser gucken... geht nach einiger Zeit nach Gefühl bei Drucken die unter 100g liegen.

Mit den 0.5kg kommst du ja eh nicht so weit, es ist immer gut ein paar Kilo Filament auf Lager zu haben. Ich müsste so 10kg hier haben auf diversen rollen.

Hab noch ne andere Frage... Wie kann ich denn einschätzen, wieviel Filament noch auf der Trommel ist?
Ich hab dafür eine Briefwaage.Bei einer neuen Rolle das ganze kurz auf die Waage und das Nettogewicht abgezogen ergibt das Spulengewicht. Welches Filament ich habe steht in einer Exceltabelle. In einer weiteren, was ich alles drucken will. So ergibt sich, wieviel Rollen ich bestellen muß.


Mein letzter Versuch mit MicroFit ging auch wieder in die Hose. Neues Kabel konfektioniert, gezogen, gecrimpt,... blieb erfolglos. Gut, daß ich heute bei AlEx bestellt hatte. Bei EBay gibt es ja keine.


Microfit3 Dual Row (10circuits) Male & Female Plug
Die bekommst Du recht Günstig bei AlEx. Vergiß nur die PIN's und die Spezial-Crimpzange dafür nicht. ;)

Zuletzt bearbeitet:
