[Sammelthread] Gigabyte (GA-) EP45 Extreme (P45) [3]

Da leider noch nicht viele Leute dieses Board besitzen möchte ich es an dieser Stelle vorstellen.
Da die X38/X48 Boards von Gigabyte ja keinen so guten Ruf bzgl. ihrer OC-Tauglichkeit geniessen war mein Interesse an diesem Board auch erst sehr gering. Doch dann stieß ich auf eine durchaus positive review bei clunk.org.uk in der das Board mit den 45nm Dual Cores durchweg überzeugende Ergebnisse lieferte. Als ich dann noch erfuhr dass die Jungs vom PC-Tweaker ihre 45nm Quads bevorzugt auf diesem Brett testen, da damit der höchste FSB erreicht wird, war ich restlos überzeugt und orderte das Board direkt beim PC-Tweaker. Da die CPU als limitierender Faktor ausgeschlossen werden sollte nahm ich gleich noch einen Q9550 und einen E8600 (beide pretested) mit.

Von den Ergebnissen könnt ihr euch nun hier überzeugen und wenn der ein oder andere sich vielleicht auch noch das Board bestellt könnte ja eventuell sogar ein sammelthread draus werden....

Gigabyte GA-EP45 Extreme​

​

Spezifikationen:

CPU:

1. Support for an Intel® Core™ 2 Extreme processor/ Intel® Core™ 2 Quad processor/Intel® Core™ 2 Duo processor/ Intel® Pentium® Dual-Core processor/Intel® Celeron® processor in the LGA 775 package
(Note) This motherboard is designed with VRD11.1 power phase, and cannot be compatible with VRD10 designed CPU. Please refer to "CPU Support List" for details.
2. L2 cache varies with CPU​

Front Side Bus:​

1. 1600/1333/1066/800 MHz FSB​

Chipset: ​

1. North Bridge: Intel® P45 Express Chipset
2. South Bridge: Intel® ICH10R​

Memory:​

1. 4 x 1.8V DDR2 DIMM sockets supporting up to 16 GB of system memory
2. Dual channel memory architecture
3. Support for DDR2 1200/1066/800/667 MHz memory modules
(Refer to Memory support list for more information)​

Audio: ​

1. Realtek ALC889A codec
2. High Definition Audio
3. 2/4/5.1/7.1-channel
4. Support for Dolby Home Theater
5. Support for S/PDIF In/Out
6. Support for CD In​

LAN: ​

1. 4 x Realtek 8111C chips (10/100/1000 Mbit)
2. Support for Teaming​

Expansion Slots: ​

1. 1 x PCI Express x16 slot
2. 1 x PCI Express x8 slot (The PCIEx16 and PCIEx8 slots support ATI CrossFireX technology and conform to PCI Express 2.0 standard.)
3. 1 x PCI Express x4 slots
4. 1 x PCI Express x1 slot
5. 3 x PCI slots​

Storage Interface South Bridge:​

1. 6 x SATA 3Gb/s connectors (SATAII0, SATAII1, SATAII2, SATAII3, SATAII4, SATAII5) supporting up to 6 SATA 3Gb/s devices
2. Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10​

iTE IT8213 chip:​

1. 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices​

iTE IT8720 chip:​

1. 1 x floppy disk drive connector supporting up to 1 floppy disk drive​

IEEE 1394a: ​

1. T.I. TSB43AB23 chip
2. Up to 3 IEEE 1394a ports (via the IEEE 1394a brackets connected to the internal IEEE 1394a headers)​

USB: ​

1. Integrated in the South Bridge
2. Up to 12 USB 2.0/1.1 ports (8 on the back panel, 4 via the USB brackets connected to the internal USB headers)​

Internal I/O Connectors: ​

1. 1 x 24-pin ATX main power connector
2. 1 x 8-pin ATX 12V power connector
3. 1 x floppy disk drive connector
4. 1 x IDE connector
5. 6 x SATA 3Gb/s connectors
6. 1 x CPU fan header
7. 2 x system fan headers
8. 1 x power fan header
9. 1 x front panel header
10. 1 x front panel audio header
11. 1 x CD In connector
12. 1 x S/PDIF In header
13. 1 x S/PDIF Out header
14. 2 x USB 2.0/1.1 headers
15. 3 x IEEE 1394a headers
16. 1 x serial port header
17. 1 x chassis intrusion header
18. 1 x power LED header
19. 1 x power switch
20. 1 x reset switch​

Back Panel Connectors:​

1. 1 x PS/2 keyboard port
2. 1 x PS/2 mouse port
3. 1 x optical S/PDIF Out connector
4. 1 x coaxial S/PDIF Out connector
5. 1 x clearing CMOS switch
6. 8 x USB 2.0/1.1 ports
7. 2 x RJ-45 ports
8. 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)​

I/O Controller:​

1. iTE IT8720 chip​

H/W Monitoring: ​

1. System voltage detection
2. CPU/System temperature detection
3. CPU/System/Power fan speed detection
4. CPU overheating warning
5. CPU/System/Power fan fail warning
6. CPU/System fan speed control​

BIOS: ​

1. 2 x 8 Mbit flash
2. Use of licensed AWARD BIOS
3. Support for DualBIOS™
4. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b​

Features: ​

1. Support for @BIOS
2. Support for Q-Flash
3. Support for Virtual Dual BIOS
4. Support for Download Center
5. Support for Xpress Install
6. Support for Xpress Recovery2
7. Support for EasyTune
8. Support for Dynamic Energy Saver Advanced
9. Support for Time Repair
10. Support for Q-Share​

Software: ​

1. Norton Internet Security (OEM version)​

Operating System:​

1. Support for Microsoft/ Windows/ Vista/XP​

Bilder:​

Silent Pipe:






Bios Screens:



Biostemplate Intelligent Tweaker :

GIGABYTE GA-EP45_EXTREME
MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Turbo
CPU Clock Ratio ..........................: 8
Fine CPU Clock Ratio.....................:.0
CPU Frequency ...........................: 4,000Mhz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enabled
CPU Host Frequency (Mhz) ............:500Mhz
PCI Express Frequency (Mhz) .........:104Mhz
C.I.A. 2
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 800mv
PCI Express Clock Drive.................: 800mv
CPU Clock Skew (ps)....................: 100ps
MCH Clock Skew (ps)...................: 100ps
DRAM Performance Control
Performance Enhance...................: [Turbo]
Extreme Memory Profile (X.M.P.).....: Disabled
(G)MCH Frequency Latch...............: [Auto]
System Memory Multiplier ..............: 2.00B
Memory Frequency (Mhz) ..............: 1,000Mhz
DRAM Timing Selectable ................: Manual
Standard Timing Control
CAS Latency Time........................: 5
tRCD .........................................: 5
tRP'...........................................: 5
tRAS..........................................: 24
Advanced Timing Control [Press Enter]
tRRD...........................................:4
tWTR..........................................:4
tWR............................................:8
tRFC...........................................:50
tRTP............................................:4
Command Rate (CMD) ....................:Auto
Channel A
Static tRead Value.........................:Auto
 tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
 tRD Phase2 Adjustment .................:Auto
 tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
Channel B
Static tRead Value.........................:Auto
 tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
 tRD Phase2 Adjustment .................:Auto
 tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
{U]Motherboard Voltage Control{/U]
Voltage Type.………... Normal
CPU
CPU Vcore….……….........................:1.232v
CPU Termination…..... 1.200V*.......: 1.200v
CPU PLL…………………....1.500V*.......: 1.5400v
CPU Referen.…………....0.755V*.......: 0.800v
CPU Reference2………,,0.800V*.......:0.838v
MCH/ICH
MCH Core…………….....1.100V...........: 1.300
MCH Reference….…….0.800V...........; 0.758v
MCH/DRAM Ref.…......0.900V...........: Auto
ICH I/O……………….....1.550V............: Auto
ICH Core…………...……1.100V............: Auto
DRAM
DRAM Voltage ……....1.800V............: 2200v
DRAM Termination .…0.900V............: Normal
Channel A Reference 0.900V............: Normal
Channel B Reference 0.900V............: Normal
[b]{U]Advanced Settings[b]{U]
Limit CPUID Max. to 3.....................: Disabled
No-Execute Memory Protect............: Disabled
CPU Enhanced Halt (C1E)................: Disabled
C2/C2E State Support....................: Disabled
x C4/C4E State Support..................: Disabled
CPU Thermal Monitor 2(TM2) ...........: Disabled
CPU EIST Function.........................: Disabled
Virtualization Technology................: Disabled
Note: * refers to 45nm CPU

Testkonfiguration:

Hardware:
Q9550 C1 & E8600 E0 (beide pretested vom PC Tweaker - die haben da noch mehr so geile Teile...)
Gigabyte P45 Extreme
2GB Mushkin XP8000 Redline (Micron D9GMH)
8800GTS G80
Zalman ZM850-HP

Cooling:
Enzotech SCW-1
Alphacool OTC Flat G80
Thermochill PA120.3@Nanoxia FX-12 2000
Laing Ultra
Tygon 3/8

Overclocking:

Das Board ist ein absolutes FSB - Monster

E8600:


Q9550:


weitere Tests folgen..

Review:
clunk.org.uk

Bios:
Gigabyte P45 Extreme


MfG Afrokalle



[Modbox]

Mein 24/7 Setting ist weitaus mehr als gut optimiert, aber kann es wirklich sein das meine HD5770 wirklich über 20k im 3DMark06 schaft?
Die Taktraten der HD5770 sind Gamestabil und laufen auch fest im 3D Modus.

3DM Vantage = über 13k


3DM06 = über 20k


3DM05 = über 27k


3DM03 = hier aber unter 60k



[Kr0n05]

na klar mit 4500mhz auf jeden fall..sehr CPU abhängig der bench!!



[Modbox]

Ja das stimmt allerdings. Ich war nur überrascht als ich einige Bench zu der HD6870 gesehen habe,
die teilw. nicht über 20k im 3DMark06 selbst mit GPU OC kommt.

Das MB läuft wie gesagt mit der HD5770 wie geölt und sehr performant.



[Whitecker007]

Joa,die neuen HD68** sind schon komisch wie ich finde
Aber der preis machts halt,trotzdem sind die alten HD58** irgendwie besser finde ich wenn man sich mal die Benchmarks ankuckt.



[Kr0n05]

Finde ich auch, dann lieber ne 5870 ...



[TH€_BR@!N]

Hab da auch mal wieder was neues bzw. ein Update zu mein 24/7 Setting.
Habe ja meine 9800 GX2 verbannt und nun eine HD 5770 (für mich ausreichend) drin.
Der Wechsel zeigt sich mal wieder bei dem Setting positiv aus. Mein 500FSB Setting
lief bei Large überhaupt nicht mehr. Habe nun die Skews auf 0/0ps (vorher 50/50ps)
gestellt und siehe da Large läuft selbst mit PL7 komplett durch.

Wie man sieht spielt auch die GraKa eine Rolle beim tweaken.
Man kann also sagen, es muss bei der CPU, RAM und GraKa harmonisch übereinstimmen.

das sind echt geile Settings ^^
Was hast du den alles groß abweichend im Bios eingestellt?



[Drobion]

Hallo,
ich habe im Moment etwas Probleme mit neu erworbenem Corsair Ram.

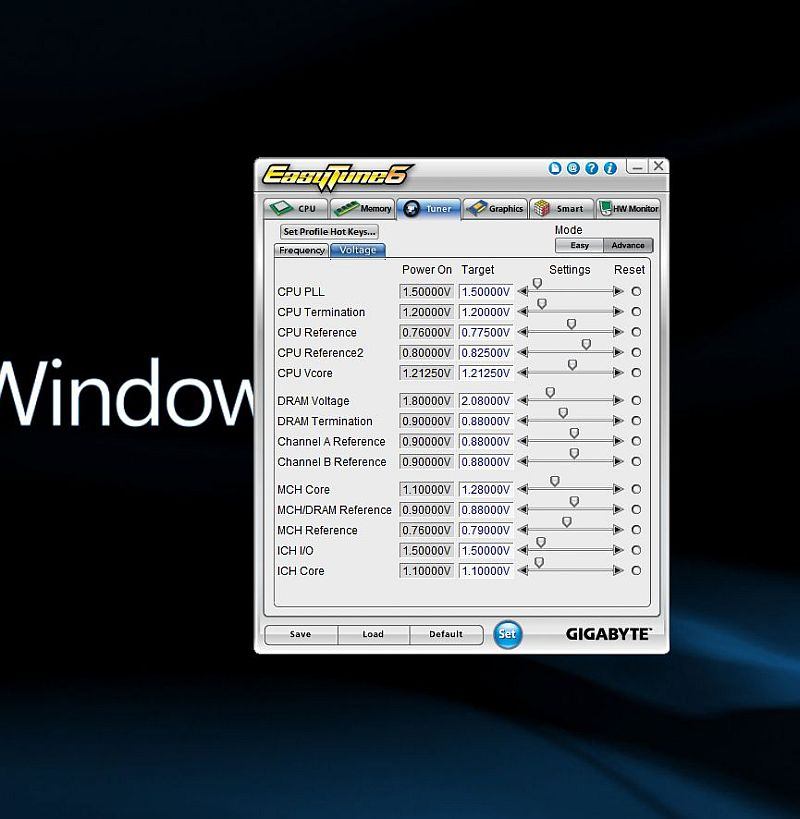

Nun habe ich mir mal eure Screenshots angesehen und dabei ist mir aufgefallen, daß meine DRAM Voltage beim Start auf 1,8v steht bei euren Screens ist der Wert eigentlich immer höher. jedenfalls bei DDR2.
Bei DRAM Termination mußte ich im BIOS 1,020v eingeben um Bei EasyTune überhaupt auf 0,88v zu kommen. Gleiches gilt für alle anderen 0,88v Werte, die ihr auf meinem Screen seht.
Ist das normal so, oder mach ich was falsch?
Mein momentanes BIOS ist F9e




Gruß



[Babun81]

Naja, EasyTune6 liest nicht immer 100% korrekt aus. zum Beispiel solltest du jegliche Reference Werte aus dem ET6 ignorieren.
Ich kann dir nicht beantworten warum deine Werte nicht korrekt sind, jedoch könntest du es mit der Bios Version F9d probieren und dazu die letzte Version von ET6. Dann sollte es klappen.
Anleitung Bios flashen mit Q-Flash
Die Meisten benutzen ET6 jedoch nur zum Anzeigen der Werte für Screenshots oder vorher vielleicht noch zum testen des Vcore Settings. Für alles andere bitte ins Bios.

BTW: mir ist aufgefallen, dass ich gelegentlich ET6 komplett schliessen musste vor dem Runterfahren, damit die Power On Werte sich geändert haben beim Neustart. Bin mir aber nicht 100% sicher.
Verlass dich lieber aufs Bios.



[Drobion]

Ok, Reference Werte ignorieren alles klar. Nur wie ist es den mit den Power on Werten?
Laut meinem Screen startet der Rechner mit 1,8v DRAM, oder verstehe ich das falsch? Das steht so übrigens auch im Bios und es würde erklären warum mein Rechner mit den 1066er Corsairs nicht startet.
Wie bekomme ich den Power on Wert auf z.B: 2,1v?



[Whitecker007]

Im Prinzip kannst du ET allen trauen ausser den Refercencen dort geht es immer von 67% aus
Und wie du den Wert höher bekommst einstellen?



[Drobion]

Und wie du den Wert höher bekommst einstellen?

Ja nee is klar

Egal wieviel Volt ich im Bios einstelle, der Power on Wert bleibt immer auf 1,8.
Und bei manchen hier ist der Wert halt deutlich höher siehe Post 135.
Ich verstehe halt nicht warum, bzw wo kann ich das ändern?



[Whitecker007]

Achso hab was verwechselt sorry,der "Power On Wert" ist der standard Wert,der verändert sich auch nicht,nur das daneben halt jenachdem wie es im Bios eingestellt ist siehe bsp.



[Drobion]

Aha, danke dir.

Wie kommt denn dann der Wert des DRAM in Post 135 zustande?

---------- Beitrag hinzugefügt um 00:32 ---------- Vorheriger Beitrag war um 00:31 ----------

guckst du:

http://www.abload.de/img/500x85mit128vvttundmch6f4s.jpg



[Whitecker007]

Frag mich nicht^^keine Ahnung.



[Herm]

Aha, danke dir.

Wie kommt denn dann der Wert des DRAM in Post 135 zustande?

---------- Beitrag hinzugefügt um 00:32 ---------- Vorheriger Beitrag war um 00:31 ----------

guckst du:

http://www.abload.de/img/500x85mit128vvttundmch6f4s.jpg

ist mein Screenshot und Power On sind die Start- Werte die im Bios eingestellt sind.
Gruß herm



[Drobion]

Power On sind die Start- Werte die im Bios eingestellt sind.

Jep, soweit war mir das klar. Die Frage ist nun:

1. Warum haben manche hohe und andere niedrige Start Werte?
2. Kann man diese ändern?
3. Wenn ja, wie?

Ich habe nämlich momentan Probs mit Corsair Speicher und vermute, daß der beim Start zu wenig Strom bekommt.

Gruß drobion



[Herm]

Jep, soweit war mir das klar. Die Frage ist nun:

1. Warum haben manche hohe und andere niedrige Start Werte?
2. Kann man diese ändern?
3. Wenn ja, wie?

Ich habe nämlich momentan Probs mit Corsair Speicher und vermute, daß der beim Start zu wenig Strom bekommt.

Gruß drobion

ich stelle eigentlich alles im Bios ein auch für den Speicher.Stelle 2.00V im Bios ein und das liest ET6 dann aus.
Gruß herm



[Modbox]

Jep, soweit war mir das klar. Die Frage ist nun:

1. Warum haben manche hohe und andere niedrige Start Werte?
2. Kann man diese ändern?
3. Wenn ja, wie?

Ich habe nämlich momentan Probs mit Corsair Speicher und vermute, daß der beim Start zu wenig Strom bekommt.

Gruß drobion

Das ist ganz einfach:
wenn du ET6 einmal komplett schließt und danach wieder neu startest werden
auch deine geänderten Spannungen im Power On Feld des ET6 angezeigt.



[Drobion]

wenn du ET6 einmal komplett schließt und danach wieder neu startest werden
auch deine geänderten Spannungen im Power On Feld des ET6 angezeigt.

Nö, also bei mir nicht. Er zeigt immer 1,8 an als power on. Target 2,1.

Gruß Drobion



[Joe500]

hallo, habe das board seit kurzem in betrieb und wollte mal fragen welche eigenheiten das board hat bezüglich overclocking etc. z.b. musste ich bei meinem alten abit ip 35 pro die mch voltage ziehmlich in die höhe treiben um zufriedenstellende ergebnisse erreichen zu können. zur info: ich betreibe einen qx9650 auf diesem board.

danke im vorraus joe



[Celt!c]

Kommt immer auf das Board an.
Also mein Board brauch ziehmlich viel für FSB 471 1,34V

Am besten mal Testen.



[Whitecker007]

lol 1.34v für 471 FSBschick mir das Board und ich zeige dir das es mit weniger geht!!

Zum Thema,das Board ist für Quad wie gemacht!! 500 FSB sind fast immer kein Problem manchmal braucht man etwas mehr MCH aber das ist ja egal.



[Joe500]

Ok Super Danke für die Antworten. Leider bekomme ich meinen Quad kaum übertaktet er vootet nicht mal durch mit 1,33V VCore bei 422fsb*9 Habe schon das Auto Ram Tuning auf normal gestellt alle Energiesparmodi aus und MCH core auf 1.24 angehoben. Die Ram Spannung habe ich noch in ruhe gelassen, da ich den Ramteiler auf 800 eingestellt habe.
Alle anderen Spannungen sind noch im Originalzustand. Vl könnt ihr mir noch ein paar Tips geben an welcher Schraube noch gedreht werden muss



[Whitecker007]

Spoiler

GIGABYTE GA-EP45_EXTREME
MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Turbo
CPU Clock Ratio ..........................: 8
Fine CPU Clock Ratio.....................:.0
CPU Frequency ...........................: 4,000Mhz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enabled
CPU Host Frequency (Mhz) ............:500Mhz
PCI Express Frequency (Mhz) .........:104Mhz
C.I.A. 2
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 800mv
PCI Express Clock Drive.................: 800mv
CPU Clock Skew (ps)....................: 100ps
MCH Clock Skew (ps)...................: 100ps
DRAM Performance Control
Performance Enhance...................: [Turbo]
Extreme Memory Profile (X.M.P.).....: Disabled
(G)MCH Frequency Latch...............: [Auto]
System Memory Multiplier ..............: 2.00B
Memory Frequency (Mhz) ..............: 1,000Mhz
DRAM Timing Selectable ................: Manual
Standard Timing Control
CAS Latency Time........................: 5
tRCD .........................................: 5
tRP'...........................................: 5
tRAS..........................................: 24
Advanced Timing Control [Press Enter]
tRRD...........................................:4
tWTR..........................................:4
tWR............................................:8
tRFC...........................................:50
tRTP............................................:4
Command Rate (CMD) ....................:Auto
Channel A
Static tRead Value.........................:Auto
tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
Channel B
Static tRead Value.........................:Auto
tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
{U]Motherboard Voltage Control{/U]
Voltage Type.………... Normal
CPU
CPU Vcore….……….........................:1.232v
CPU Termination…..... 1.200V*.......: 1.200v
CPU PLL…………………....1.500V*.......: 1.5400v
CPU Referen.…………....0.755V*.......: 0.800v
CPU Reference2………,,0.800V*.......:0.838v
MCH/ICH
MCH Core…………….....1.100V...........: 1.300
MCH Reference….…….0.800V...........; 0.758v
MCH/DRAM Ref.…......0.900V...........: Auto
ICH I/O……………….....1.550V............: Auto
ICH Core…………...……1.100V............: Auto
DRAM
DRAM Voltage ……....1.800V............: 2200v
DRAM Termination .…0.900V............: Normal
Channel A Reference 0.900V............: Normal
Channel B Reference 0.900V............: Normal
{U]Advanced Settings{U]
Limit CPUID Max. to 3.....................: Disabled
No-Execute Memory Protect............: Disabled
CPU Enhanced Halt (C1E)................: Disabled
C2/C2E State Support....................: Disabled
x C4/C4E State Support..................: Disabled
CPU Thermal Monitor 2(TM2) ...........: Disabled
CPU EIST Function.........................: Disabled
Virtualization Technology................: Disabled

Füll das bitte mal aus,danach werden sie geholfen^^
Also entsprechend deiner Werte.



[Joe500]

Hab dir mal alles ausgefüllt. Super Idee so eine Liste
Spoiler:

Spoiler

Motherboard: P4 Extreme DDR2 Version
CPU:Qx9650
Bios:F9d
Kühlung:Wasser

GIGABYTE GA-EP45_EXTREME
MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Turbo
CPU Clock Ratio ..........................: 9
Fine CPU Clock Ratio.....................: .5
CPU Frequency ...........................: 4,000Mhz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enabled
CPU Host Frequency (Mhz) ............:422Mhz
PCI Express Frequency (Mhz) .........:[Auto]
C.I.A. 2
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 700mv
PCI Express Clock Drive.................: 700mv
CPU Clock Skew (ps)....................: 0ps
MCH Clock Skew (ps)...................: 0ps
DRAM Performance Control
Performance Enhance...................: [Standard]
Extreme Memory Profile (X.M.P.).....: Habe ich nicht!
(G)MCH Frequency Latch...............: [Auto]
System Memory Multiplier ..............: 2.00B
Memory Frequency (Mhz) ..............: 844Mhz
DRAM Timing Selectable ................: [Auto]
Standard Timing Control
CAS Latency Time........................: [Auto]
tRCD .........................................: [Auto]
tRP'...........................................: [Auto]
tRAS..........................................: [Auto]
Advanced Timing Control [Press Enter]
tRRD...........................................:[Auto]
tWTR..........................................:[Auto]
tWR............................................:[Auto]
tRFC...........................................:[Auto]
tRTP............................................:[Auto]
Command Rate (CMD) ....................:Auto
Channel A
Static tRead Value.........................:Auto
tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
Channel B
Static tRead Value.........................:Auto
tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
{U]Motherboard Voltage Control{/U]
Voltage Type.………... Normal
CPU
CPU Vcore….……….........................:1.2875v
CPU Termination…..... 1.200V*.......: [Auto]
CPU PLL…………………....1.500V*.......: [Auto]
CPU Referen.…………....0.760V*.......: [Auto]
CPU Reference2………,,0.800V*.......:[Auto]
MCH/ICH
MCH Core…………….....1.100V...........: 1.280
MCH Reference….…….0.760V...........; [Auto]
MCH/DRAM Ref.…......0.900V...........: Auto
ICH I/O……………….....1.550V............: Auto
ICH Core…………...……1.100V............: Auto
DRAM
DRAM Voltage ……....1.800V............: [Auto]
DRAM Termination .…0.900V............: [Auto]
Channel A Reference 0.900V............: [Auto]
Channel B Reference 0.900V............: [Auto]
{U]Advanced Settings{U]
Limit CPUID Max. to 3.....................: Disabled
No-Execute Memory Protect............: Enabled
CPU Enhanced Halt (C1E)................: Disabled
C2/C2E State Support....................: Habe ich nicht!
x C4/C4E State Support..................: Habe ich nicht!
CPU Thermal Monitor 2(TM2) ...........: Enabled
CPU EIST Function.........................: Disabled
Virtualization Technology................: Disabled



[Whitecker007]

Spoiler

Motherboard: P4 Extreme DDR2 Version
CPU:Qx9650
Bios:F9d
Kühlung:Wasser

GIGABYTE GA-EP45_EXTREME
MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Turbo
CPU Clock Ratio ..........................: 9
Fine CPU Clock Ratio.....................: .5
CPU Frequency ...........................: 4,000Mhz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enabled
CPU Host Frequency (Mhz) ............:422Mhz
PCI Express Frequency (Mhz) .........:[Auto] (100)
C.I.A. 2
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 700mv (800)
PCI Express Clock Drive.................: 700mv (900)
CPU Clock Skew (ps)....................: 0ps
MCH Clock Skew (ps)...................: 0ps
DRAM Performance Control
Performance Enhance...................: [Standard]
Extreme Memory Profile (X.M.P.).....: Habe ich nicht! (Disabled)
(G)MCH Frequency Latch...............: [Auto] (333)
System Memory Multiplier ..............: 2.00B
Memory Frequency (Mhz) ..............: 844Mhz
DRAM Timing Selectable ................: [Auto] (öhm halt aktiv so das man es verstellen kann^^)
Standard Timing Control
CAS Latency Time........................: [Auto] (5)
tRCD .........................................: [Auto] (5)
tRP'...........................................: [Auto] (5)
tRAS..........................................: [Auto] (18)
Advanced Timing Control [Press Enter]
tRRD...........................................:[Auto]
tWTR..........................................:[Auto]
tWR............................................:[Auto]
tRFC...........................................:[Auto]
tRTP............................................:[Auto]
Command Rate (CMD) ....................:Auto
Channel A
Static tRead Value.........................:Auto (10)
tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
Channel B
Static tRead Value.........................:Auto(10)
tRD Phase0 Adjustmen...................:Auto
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
{U]Motherboard Voltage Control{/U]
Voltage Type.………... Normal
CPU
CPU Vcore….……….........................:1.2875v (Musst du mit Prime Small testen?
CPU Termination…..... 1.200V*.......: [Auto] (1.20v)
CPU PLL…………………....1.500V*.......: [Auto] (1.500v)
CPU Referen.…………....0.760V*.......: [Auto]
CPU Reference2………,,0.800V*.......:[Auto]
MCH/ICH
MCH Core…………….....1.100V...........: 1.280 (Geht auch mit deutlich weniger!!)
MCH Reference….…….0.760V...........; [Auto]
MCH/DRAM Ref.…......0.900V...........: Auto
ICH I/O……………….....1.550V............: Auto (1,500v)
ICH Core…………...……1.100V............: Auto (1,100v)
DRAM
DRAM Voltage ……....1.800V............: [Auto] (Hersteller Vorgabe..)
DRAM Termination .…0.900V............: [Auto]
Channel A Reference 0.900V............: [Auto]
Channel B Reference 0.900V............: [Auto]
{U]Advanced Settings{U]
Limit CPUID Max. to 3.....................: Disabled
No-Execute Memory Protect............: Enabled
CPU Enhanced Halt (C1E)................: Disabled
C2/C2E State Support....................: Habe ich nicht!
x C4/C4E State Support..................: Habe ich nicht!
CPU Thermal Monitor 2(TM2) ...........: Enabled
CPU EIST Function.........................: Disabled
Virtualization Technology................: Disabled

So versuche es mal bitte,die V-Core musst du selber testen hört sich schon sehr wenig an,hier ist testen angesagt.

mfg Sascha



[Joe500]

So hab jetzt mal mit deinen Einstellungen gebencht. Hab die MCH Core auf 1.24V gestellt doch leider braucht die CPU 1,38-1,4V damit man überhaupt einmal in Windows arbeiten kann. Primen kann man gleich vergessen. Da die max Vcore bis max 1,36V gehen sollte muss ich wohl noch an ein paar anderen Schrauben drehen :-D hast du vl noch ein paar Ideen?



[Whitecker007]

Hast du den mal probiert ob es sich mit mehr V-Core verbesert?
wäre nur mal wichtig um zu wissen ob es dran liegt,oder der Fehler woanders ist.

Sonst könnten es zb. die GTL`s ( CPU 1-2 wie MCH Referencen sein).
Aber das muss man testen und irgendwie glaube ich das bei 422 FSB nicht,das sollte auch ohne laufen bin ich der Meinung.

Man muss dazu sagen ein QX9650 lässt sich in der Regel nicht sonderlich gut übertakten,zumindest brauchen diese oftmals viel V-Core für 4Ghz.

Mal probiert wieviel die V-Core die CPu für 3,8Ghz braucht?
das wäre ja ein Anhaltspunkt...

mfg Sascha



[Joe500]

Keine Ahnung wieso aber beim 2ten Anlauf mit 1,4V VCore ist das Sys jetzt schon über eine Stunde Primestable(Small Test). Ist zwar noch nicht lang aber immerhin ein anfang :P
[EDIT]
So läuft alles super auf 4Ghz Prime Zocken etc. kein Problem. Danke vielmals an Whitecker007



[Lorenor Zorro]

Habe ein Problem mir dem EXTREME beim Graka wechsel.

Habe versucht von GTX 285 auf Zotac GTX 470 AMP mit dem 3 slot Kühler zu wechseln !

Das Problem ist das ich nun keine SATA Anschlüsse nutzen kann weil der Kühlkörper im weg ist. Hat jemand eine Lösung....?
