[Sammelthread] Gigabyte GA-M56S-S3 (nForce 560)

***Sammelthread*** Gigabyte GA-M56S-S3 AM2+

​

Gigabyte GA-M56S-S3 --- OC-Tip​

Ab 57€ bei Geizhals​

I. Das Mainboard


Übersicht

AMD Athlon™64 X2/ Athlon™64 Sockel AM2 Plattform
AM2+ ready
Unterstützt Hochleistungs-Dual Kanal DDR2 800 Speicher
NVIDIA SATA mit 3Gb/s RAID
Optimierter Gigabit LAN Anschluss.
T.I. IEEE1394 FireWire Schnittstelle
8-Kanal High Definition Audio
RoHS konform
Unterstützt Windows Vista Premium


Spezifikationen

Socket AM2 for AMD Athlon™ 64 FX / Athlon™ 64 X2 Dual-Core / Athlon™ 64 / Sempron™ processor
Super I/O: ITE IT8716 chip
Realtek ALC888 Audio Codec
Supports 1.8V DDR2 DIMMs
1 PCI Express x 16 slot
2 PCI Express x 1 slots
4 PCI slots
4 SATA 3Gb/s connectors
2 IEEE 1394 (FireWire)
6 Hi-Speed USB
1 floppy connector
1 IDE connector
1 CPU fan connector
1 system fan connector
Lieferumfang: 1 x IDE-Kabel, 1 x Floppy-Kabel, 2 x Serial ATA-Kabel, Treiber & Utilities, Norton Internet Security, @BIOS, EasyTune 5, Xpress Recovery 2

nForce 560 Chipsatz
1 IDE
4 SATA
geringerer Stromverbrauch
Sehr schnell (Mondrials Mainboardup)
AM2+ ready
kein Onboardgrafik


Bios-Einstellungen

CPU Frequency: 200 bis 500MHz
PCIE Clock: 100 bis 150MHz
CPU Clock Ratio: Auto, 5x bis 15x (X2 6000+)
Robust Graphics Booster: Auto, Fast, Turbo
Chipset Voltage Control: Normal, bis +0.200V
DDR2 Voltage Control: Auto, bis +0.60V
CPU Voltage Control: Normal, 0.8000V bis 1.5500V


Overclocking

Laut Internet HTT von 300 bis 330MHz

Zitat von b|ank0r
Sehe ich ähnlich bzw. das waren auch meine Beweggründe warum ich zu diesem Board gegriffen habe. Als Alternative bietet sich noch das Biostar TForce 560 A2+ mit nForce 560 bzw. das Gigabyte GA-MA69G-S3H mit AMD 690G Chipsatz an.

Bezüglich FSB Overclocking kannst Du wohl mit ~300-330MHz rechnen, zumindest wenn man dem Internet nach geht. Ich selber habe das noch nicht getestet da mir der Standard FSB des X2 6000+ in Kombination mit Undervolting ausreicht.
Allerdings kann ich Dir versichern das die Spannungsversorgung sehr stabil, zuverlässig und geräuschlos arbeitet (0.000V-0.016V Abweichung unter Last). Im Bios kann man nach Drücken von STRG + F1 alles mögliche einstellen. Diverse HT-Teiler ebenso wie die HT-Link-Bandwith und Speicher Teiler/Timings sind vorhanden. Im M.I.T. Menü bieten sich dann folgende Dinge zum konfigurieren an:

siehe unter Bios-Einstellungen
Sollte also eigentlich locker ausreichen und jeden (normalen) User zufrieden stellen. Falls noch Fragen sind, einfach stellen

b|ank0r: HTT 350MHz ohne Chipsatzspannungserhöhung mit F2 Bios

[URL=http://img140.imageshack.us/my.php?image=wahnsinnnp5.png][/URL]


Liste mit OC-Ergebnissen

HTT-Takt | Spannungerhöhung | Bios | Name | Link, wer will
350Mhz | nein | F2 | B|ankOr | Link
300MHz | nein | F1 | voodoo5_5500 | Link


Undervolting

6000+EE --> 3014MHz @ 1.216V (von B|ankOr)





II. Frequently Asked Questions

Bios flashen

Q-Flash
A BIOS flash utility embedded in Flash ROM. Not all motherboards have the Q-Flash™, please use @BIOS™ or DOS flash utility to update BIOS if your motherboard does not have Q-Flash™.

Features: With this utility, you only have to stay in the BIOS menu when you want to update BIOS. No need to enter DOS or O.S. mode.
Caution: Make sure you have a functional floppy disk with the correct BIOS version for your motherboard.
Anleitung Q-Flash(auf meinem Webspace)

@Bios
A Windows-based BIOS live update utility.

Features: @BIOS™ helps you search for, download, and then update the latest BIOS in Windows operating system.
Caution: Make sure your O.S. environment is stable.
@bios Beschreibung




AMD langsamer als Intel?

Vergleich Intel vs. AMD (von b|ankOr)

E6400 @ 3200MHz mit BFG 8800GTS OC --> 3DMark06: ~10600 Punkte

X2 6000+ mit BFG 8800GTS OC --> 3DMark06: ~10100 Punkte

weitere und genauere Vergleiche folgen!


Alternativen (mit der Ausstattung und in dem Preissegment)

- Biostar TForce 560 A2+ mit nForce 560
- Gigabyte GA-MA69G-S3H mit AMD 690G


Usermeinungen

voodoo5_5500

ich habe mir jetzt das Gigabyte GA-M56S-S3 Nforce560 gekauft und bin nach langem Probieren nun richtig damit zufrieden.
Es hat im Gegensatz zum Biostar TF560 AM2+ die FSB-Hürde bei 90nm-CPU´s erst bei 310Mhz. Mit den Brisbanes sollten locker 360Mhz und mehr drin sein, da damit selbst bei mir ein kurzes Booten möglich war, mehr ging aber nicht.
Für meine derzeitige Dauereinstellung 10x300 habe ich nichtmal die Chipsatzspannung anheben müssen. Auch kann ich dabei CnQ aktiviert lassen und alles läuft super stabil.
Es übervoltet etwas, ich habe 1,40V im Bios eingestellt, es werden in CPUz aber 1,425V angezeigt.
Sämtliche Spannungen verändern sich bzw. schwanken unter Last überhaupt nicht, toll.
Negativ ist mir nur die ungünstige Positionierung des CMOS-RESET aufgefallen, da komme ich selbst bei meiner 8600GT Silent, die ist nun nicht gerade die Größte, kaum heran ohne die Graka auszubauen, ich habe ja einen 80-er Lüfter auf dem Kühlkörper der Silent.
Das Board bekommt eine Empfehlung von mir.

III. Links zu Treiber, Bios etc.

Links

Herstellerseite
Speicherkompatibilitätsliste (link geht nicht)
AM2 Sammelthread
AM2 und AM2+ 65nm CPUs - Infos & Erfahrungen - Sammelthread
AMD Dualcore Sockel AM2 Overclockingthread

Bios

Bios auf Gigabyte Homepage

Aktuell: F6c: AM3 CPUs ready

F3: 1. Fix: Some of 1000 GB (1TB) HDDs will be detected size error.
2. Update CPU ID (Support AM2+ Phenom CPU)
F2 (Update CPU ID (Support AM2 G1/G2-Stepping CPU))
F1: First Release

Treiber

Treiber auf Gigabyte Homepage
nForce 520/560 XP 32bit
nForce 520/560 Vista 32bit
nForce 520/560 Vista 64bit




IV.Version
v1.0 Übersicht, Bild, Spezi., Links und Treiber
v1.1 Overclocking, Links, FAQ
v1.2 Bios-Einstellungen, Alternativen, Bios flashen
v1.3 OC-liste. alles überarbeitet
v1.4 überarbeitet



[Mirko76]

hat das Board Porbleme mit einem X3800+ EE SFF?
Wenn ich nen CMOS-Reset mache, geht es nicht mehr an mit der CPU.
Ich muss dann nen Sempron einbauen, manuell den HT-Link auf 3x senken und dann läuft das Board auch wieder mit dem SFF.



[Sternchensuppe]

Erstmal danke für die schnellen Antworten!
Also SP2 ist auf der CD schon integriert, das CD/DVD Laufwerk ist n altes IDE-Gerät....
habe schon mit einer Platte und nur Laufwerk probiert, ging leider auch nicht. Jetzt werd ich wohl mal ne 3. Windows-CD testen, vllt sind die wirklich alle hin....
und dann das BIOS flashen.
Danke und ich schreib mal was passiert ist

Liebe Grüße
Sternchensuppe



[magiceye04]

Nimm ruhig auch mal ne Linux-CD zum Testen oder irgendwas Anderes, was booten müßte.



[magiceye04]

Mal ne Frage zur Installation von Windows(2000):

Ich hatte das Windows auf einem anderen Board installiert und bin irgendwann zum Gigabyte gewechselt, was problemlos ging, weil es die gleiche Chipsatzgeneration war.
Zusätzlich hab ich dann noch Suse installiert und nutze dieses hauptsächlich.

Nun will ich aber doch endlich mal Windows2000 wieder anständig installieren, weil es doch ein paar Macken hat und reichlich zugemüllt ist.
Im Bios ist der SATA-Mode standardmäßig auf IDE und da habe ich es auch gelassen.
1. Ist es dabei überhaupt nötig, sich eine SATA-Treiber-Diskette für die Windows-Installation zu erstellen? Ich lese im Handbuch immer nur AHCI- oder RAID-Mode, wenn es um die Diskette geht.
2. Wird es mir Suse (oder auch Windows) übelnehmen, wenn ich einfach auf AHCI umschalte?
3. Was ist überhaupt besser bzw. wofür gut (IDE-Mode bzw. AHCI-Mode)?

PS: Die Frage, ob Windows2000 alt ist oder nicht, steht nicht zur Debatte. Ich habe nicht vor, ein anderes Windows zu nehmen, bin zufrieden.



[harzer_knaller]

Der AHCI Modus ist eigentlich nur gut, wenn du HotSwap nutzen willst.
Also wenn du deine Sata Laufwerke im laufenden Betrieb austauschen willst.

Leistungstechnisch bietet der auch keine weiteren Vorteile.



[Paladin]

Ist es nicht so, dass auch NCQ nur im AHCI-Modus funktioniert und nicht im IDE? Der IDE-Modus ist ja nur ein Kompatibilitätsmodus der dafür sorgt, dass eine SATA-Platte auch ohne den sonst notwendigen Treiber erkannt wird.



[harzer_knaller]

Ja, aber NCQ bringt einem Spieler nichts. Eher Nachteile.

Wikipediaeintrag NCQ



[magiceye04]

Hm, OK Danke.
Ich werde Windows einfach mal im IDE-Modus installieren und zur Sicherheit trotzdem dem AHCI-Treiber beim Start mit einbinden.

PS: Die Erstellung der Treiberdiskette ist irgendwie reichlich umständlich, wenn man keine DOS-Bootdisk und keinen weiteren Rechner mit Disklaufwerk zur Hand hat. Bei Asrock konnte ich das einfach von der CD aus machen.

PPS: Ein Spieler bin ich eher nicht, wie man unschwer an der Grafikkarte erkennt
Aber für den Bürobetrieb und gelegentliche Videobearbeitung ist NCQ wohl auch uninteressant.

Edit: Hat sogar geklappt.



[magiceye04]

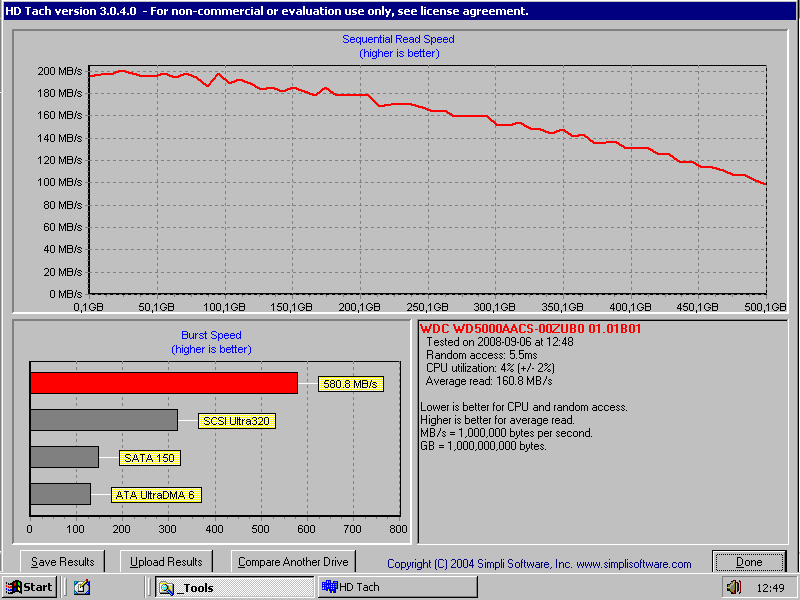

Hm, nun hab ich zwar Windows neu drauf, aber sowohl HDtach als auch HDtune benchen die Platte viel zu schnell. 200MB/s und 6ms für eine einzelne 5400U/Min-Platte halte ich für arg übertrieben

Hab eigentlich alle Treiber von der CD installiert.
Irgendwelche Ideen, was da passiert sein könnte?



[harzer_knaller]

lol? K.A. was da schief gelaufen ist... aber normal sind die Werte für so'ne Platte defintiv nicht. 5.5ms Zugriffszeit



[sugarray21]

Hallo zusammen,
wollte mal fragen ob sich ein BIOS Update von der F1 auf die F3 Version Vorteile bringt?
Habe leider Probs bei der USB Maus Erkennung.
Gruß



[mollenhower]

Ja, alleine schon wegen der G1/G2-Stepping CPU. Ob dein Maus Problem damit behoben wird weiss ich nicht.



[sugarray21]

hmmm, wird doch jetzt schon alles erkannt...



[DvBs]

Wieso F3, es ist doch schon lange die F4e raus?



[sugarray21]

ja das stimmt! f4e ist die neuste.
Schon drauf? und wie is det?



[harzer_knaller]

Gut soweit. Ramtimings werden endlich ordentlich übernommen.



[sugarray21]

womit habt ihr den geflascht? Diskette? @BIOS?



[harzer_knaller]

Biosupdate featured by Microsoft® DOS 6.22.

Also ja, mit Diskette und Dos.



[sugarray21]

so F4e ist jetzt drauf! mit @BIOS. und?
ich merk nichts. alles beim alten.
Habe noch Chipset und Audio Treiber von der CD drauf.
Soll ich sie auch unbedingt updaten?
Gruß



[harzer_knaller]

Auf den regulären Windowsbetrieb hat das Biosupdate auch eigentlich gar keinen Einfluss.

Die Verbesserungen vom F4e sind nunmal die Unterstützung für 125W Phenoms und die korrekte Übernahme der im Bios manuell eigestelleten Ramtimings.



[RainingBlood]

wer hätts gedacht, gibt doch noch ein neues Bios:
F4G
http://www.gigabyte.com.tw/Support/Motherboard/BIOS_DownloadFile.aspx?FileType=BIOS&FileID=14072



[harzer_knaller]

Changlelog: Disable PCI prefetch

Daraus resultiert wohl eine geringere PCI Performance und alle, die noch PCI Karten verwenden sollten dieses Bios vorerst nicht flashen.



[magiceye04]

Was bringt es sonst für Vorteile?
Das einzige, was bei mir nicht funktioniert, ist das langfristige Auslesen der Hardwaredaten mittels Speedfan oder Everest (also über mehrere Tage, da stürzt der Rechner irgendwann ab...)



[harzer_knaller]

Vorteile? Bisher bringt's nur 'nen dicken Nachteil.



[magiceye04]

OK, es deaktivert also scheinbar nur nützliche Funktionen, weil Patente verletzt wurden?
Dann kann es von mir aus in der Tonne verschwinden.



[harzer_knaller]

So sieht's aus.



[RainingBlood]

wie es um Veränderungen aussieht, ist schwer zu sagen ohne es zu flashen. Gigabyte hält sich in den Beschreibungen immer sehr bedeckt. Ich werds erstmal nicht tun, wer es drauf hat bitte mal ein Feedback geben.

Davon abgesehen: würde dieses neue tolle "Feature" die Leistung einer X-FI beinträchtigen? Ist meine einzige PCI Karte. HDDs laufen über SATA.



[harzer_knaller]

Da fällt mir grad 'ne Frage ein, und zwar geht es sich um folgendes: funzt bei euch Ntune ordnungsgemäß?



[Misda T]

nein, habs deinstalliert



[magiceye04]

Da fällt mir grad 'ne Frage ein, und zwar geht es sich um folgendes: funzt bei euch Ntune ordnungsgemäß?

Ja, einwandfrei - zum Glück. Denn CrystalCPUid will bei mir nicht laufen (es kommt bei jeder Änderung von irgendwas zum Absturz).
