[Sammelthread] Gigabyte GA-M56S-S3 (nForce 560)

***Sammelthread*** Gigabyte GA-M56S-S3 AM2+

​

Gigabyte GA-M56S-S3 --- OC-Tip​

Ab 57€ bei Geizhals​

I. Das Mainboard


Übersicht

AMD Athlon™64 X2/ Athlon™64 Sockel AM2 Plattform
AM2+ ready
Unterstützt Hochleistungs-Dual Kanal DDR2 800 Speicher
NVIDIA SATA mit 3Gb/s RAID
Optimierter Gigabit LAN Anschluss.
T.I. IEEE1394 FireWire Schnittstelle
8-Kanal High Definition Audio
RoHS konform
Unterstützt Windows Vista Premium


Spezifikationen

Socket AM2 for AMD Athlon™ 64 FX / Athlon™ 64 X2 Dual-Core / Athlon™ 64 / Sempron™ processor
Super I/O: ITE IT8716 chip
Realtek ALC888 Audio Codec
Supports 1.8V DDR2 DIMMs
1 PCI Express x 16 slot
2 PCI Express x 1 slots
4 PCI slots
4 SATA 3Gb/s connectors
2 IEEE 1394 (FireWire)
6 Hi-Speed USB
1 floppy connector
1 IDE connector
1 CPU fan connector
1 system fan connector
Lieferumfang: 1 x IDE-Kabel, 1 x Floppy-Kabel, 2 x Serial ATA-Kabel, Treiber & Utilities, Norton Internet Security, @BIOS, EasyTune 5, Xpress Recovery 2

nForce 560 Chipsatz
1 IDE
4 SATA
geringerer Stromverbrauch
Sehr schnell (Mondrials Mainboardup)
AM2+ ready
kein Onboardgrafik


Bios-Einstellungen

CPU Frequency: 200 bis 500MHz
PCIE Clock: 100 bis 150MHz
CPU Clock Ratio: Auto, 5x bis 15x (X2 6000+)
Robust Graphics Booster: Auto, Fast, Turbo
Chipset Voltage Control: Normal, bis +0.200V
DDR2 Voltage Control: Auto, bis +0.60V
CPU Voltage Control: Normal, 0.8000V bis 1.5500V


Overclocking

Laut Internet HTT von 300 bis 330MHz

Zitat von b|ank0r
Sehe ich ähnlich bzw. das waren auch meine Beweggründe warum ich zu diesem Board gegriffen habe. Als Alternative bietet sich noch das Biostar TForce 560 A2+ mit nForce 560 bzw. das Gigabyte GA-MA69G-S3H mit AMD 690G Chipsatz an.

Bezüglich FSB Overclocking kannst Du wohl mit ~300-330MHz rechnen, zumindest wenn man dem Internet nach geht. Ich selber habe das noch nicht getestet da mir der Standard FSB des X2 6000+ in Kombination mit Undervolting ausreicht.
Allerdings kann ich Dir versichern das die Spannungsversorgung sehr stabil, zuverlässig und geräuschlos arbeitet (0.000V-0.016V Abweichung unter Last). Im Bios kann man nach Drücken von STRG + F1 alles mögliche einstellen. Diverse HT-Teiler ebenso wie die HT-Link-Bandwith und Speicher Teiler/Timings sind vorhanden. Im M.I.T. Menü bieten sich dann folgende Dinge zum konfigurieren an:

siehe unter Bios-Einstellungen
Sollte also eigentlich locker ausreichen und jeden (normalen) User zufrieden stellen. Falls noch Fragen sind, einfach stellen

b|ank0r: HTT 350MHz ohne Chipsatzspannungserhöhung mit F2 Bios

[URL=http://img140.imageshack.us/my.php?image=wahnsinnnp5.png][/URL]


Liste mit OC-Ergebnissen

HTT-Takt | Spannungerhöhung | Bios | Name | Link, wer will
350Mhz | nein | F2 | B|ankOr | Link
300MHz | nein | F1 | voodoo5_5500 | Link


Undervolting

6000+EE --> 3014MHz @ 1.216V (von B|ankOr)





II. Frequently Asked Questions

Bios flashen

Q-Flash
A BIOS flash utility embedded in Flash ROM. Not all motherboards have the Q-Flash™, please use @BIOS™ or DOS flash utility to update BIOS if your motherboard does not have Q-Flash™.

Features: With this utility, you only have to stay in the BIOS menu when you want to update BIOS. No need to enter DOS or O.S. mode.
Caution: Make sure you have a functional floppy disk with the correct BIOS version for your motherboard.
Anleitung Q-Flash(auf meinem Webspace)

@Bios
A Windows-based BIOS live update utility.

Features: @BIOS™ helps you search for, download, and then update the latest BIOS in Windows operating system.
Caution: Make sure your O.S. environment is stable.
@bios Beschreibung




AMD langsamer als Intel?

Vergleich Intel vs. AMD (von b|ankOr)

E6400 @ 3200MHz mit BFG 8800GTS OC --> 3DMark06: ~10600 Punkte

X2 6000+ mit BFG 8800GTS OC --> 3DMark06: ~10100 Punkte

weitere und genauere Vergleiche folgen!


Alternativen (mit der Ausstattung und in dem Preissegment)

- Biostar TForce 560 A2+ mit nForce 560
- Gigabyte GA-MA69G-S3H mit AMD 690G


Usermeinungen

voodoo5_5500

ich habe mir jetzt das Gigabyte GA-M56S-S3 Nforce560 gekauft und bin nach langem Probieren nun richtig damit zufrieden.
Es hat im Gegensatz zum Biostar TF560 AM2+ die FSB-Hürde bei 90nm-CPU´s erst bei 310Mhz. Mit den Brisbanes sollten locker 360Mhz und mehr drin sein, da damit selbst bei mir ein kurzes Booten möglich war, mehr ging aber nicht.
Für meine derzeitige Dauereinstellung 10x300 habe ich nichtmal die Chipsatzspannung anheben müssen. Auch kann ich dabei CnQ aktiviert lassen und alles läuft super stabil.
Es übervoltet etwas, ich habe 1,40V im Bios eingestellt, es werden in CPUz aber 1,425V angezeigt.
Sämtliche Spannungen verändern sich bzw. schwanken unter Last überhaupt nicht, toll.
Negativ ist mir nur die ungünstige Positionierung des CMOS-RESET aufgefallen, da komme ich selbst bei meiner 8600GT Silent, die ist nun nicht gerade die Größte, kaum heran ohne die Graka auszubauen, ich habe ja einen 80-er Lüfter auf dem Kühlkörper der Silent.
Das Board bekommt eine Empfehlung von mir.

III. Links zu Treiber, Bios etc.

Links

Herstellerseite
Speicherkompatibilitätsliste (link geht nicht)
AM2 Sammelthread
AM2 und AM2+ 65nm CPUs - Infos & Erfahrungen - Sammelthread
AMD Dualcore Sockel AM2 Overclockingthread

Bios

Bios auf Gigabyte Homepage

Aktuell: F6c: AM3 CPUs ready

F3: 1. Fix: Some of 1000 GB (1TB) HDDs will be detected size error.
2. Update CPU ID (Support AM2+ Phenom CPU)
F2 (Update CPU ID (Support AM2 G1/G2-Stepping CPU))
F1: First Release

Treiber

Treiber auf Gigabyte Homepage
nForce 520/560 XP 32bit
nForce 520/560 Vista 32bit
nForce 520/560 Vista 64bit




IV.Version
v1.0 Übersicht, Bild, Spezi., Links und Treiber
v1.1 Overclocking, Links, FAQ
v1.2 Bios-Einstellungen, Alternativen, Bios flashen
v1.3 OC-liste. alles überarbeitet
v1.4 überarbeitet



[harzer_knaller]

Naja, eigentlich hättest du vor dem "Upgrade" flashen sollen...

Aber deine Probleme scheinen schon recht merkwürdig... ...haste mal im Bios die Failsafes bzw. defaults geladen?



[DvBs]

..., zeigt es bei mir im Gerätemanager nur "standard windows ide-controller" etc an, als ob keine treiber installiert wären...

Hast Du denn im BIOS den SATA-Controller auf AHCI gestellt?
Und hast Du den Nvidia Treiber 15.17 per Setup.exe installiert?



[mikelike]

Habe ich jetzt umgestellt (war vorher auf "IDE" im Bios). Danach habe ich den 15.23 installiert drüber installiert.... hat aber nichts geändert...


edit: ich sehe gerade, das war keine gute idee... danach hatte ich ein "pci-device" für das ich keine treiber finden konnte und meine sata-storage platte wurde nicht mehr erkannt... habs jetzt erstma wieder auf "ide" gestellt...



[DvBs]

Danach habe ich den 15.23 installiert drüber installiert....

Hey, wusste gar nicht, dass es einen neueren Treiber gibt.



[8-Hype]

Naja, eigentlich hättest du vor dem "Upgrade" flashen sollen...

Aber deine Probleme scheinen schon recht merkwürdig... ...haste mal im Bios die Failsafes bzw. defaults geladen?

Habe also das RAM runtergedreht und das Flashen mit Diskette aber ohne Bootdiskette ging ohne Probs.
...und dann habe ich gesehen, daß das RAM falsch drin war. Bei meinen MSI werden bei 2 Riegeln der 1. und 3. Slot bedient, hier aber der 1. und 2.
Der RAM war also die ganze Zeit schon falsch drin, jetzt funzt alles perfekt und auch der Proz wird mit der F5 erkannt.



[3K]

Seit wann gibt es eine F5?
Ist inzwischen was bekannt zu Phenom II + M56S-S3?



[RainingBlood]

seit dem 22. gibts die F5. Erhältlich auf gigabyte.com.tw



[harzer_knaller]

lol. AGESA 3.3.2.0 is die neuste Microcode Version. Unterstützt nun defintiv den Deneb ohne Probleme.
Müsste nun also auch als Phneom II X4 und nicht als <unknown CPU> erkannt werden.

Edit: auf der internationalen/taiwanesischen Seite sind der Phenom II X4 940 und 920 in der CPU Supportlist.
Ist wohl nur eine Frage der Zeit, bis die deutschsprachige Seite nachzieht...



[DvBs]

Hammer und der 920 kostet auch nur noch 178 €.



[Merom]

Geil gleich mal ne neue CPU bestellen

hehe Dieses Mobo unterstützt ja für sein alter ne mega CPU Pallete.



[harzer_knaller]

Die AM3 CPUs dürften dann auch noch drauf laufen, falls ein entsprechendes Bios mit dem dafür nötigen AGESA Code kommt.



[DvBs]

Geil gleich mal ne neue CPU bestellen

Sag mal, lt. Signatur hast Du einen X4 940, läuft der nun auf dem M56S oder hast Du ein anderes Board?



[mikelike]

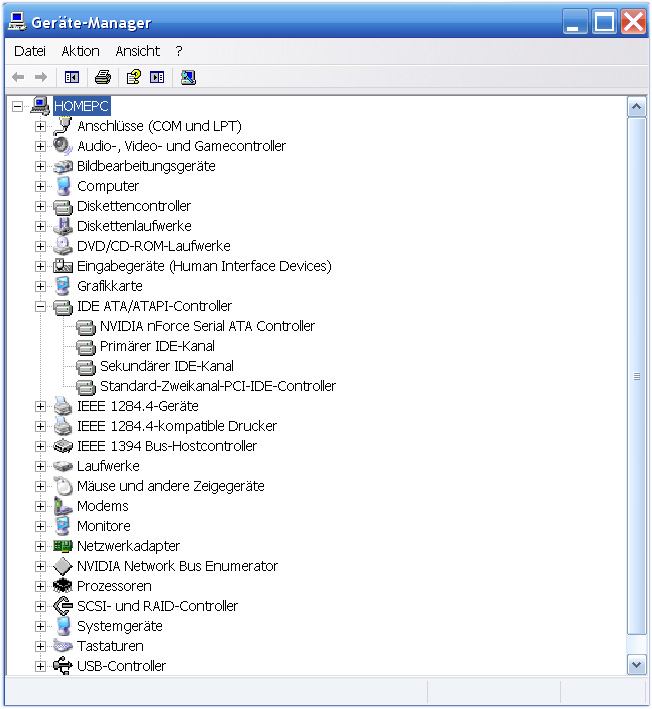

Wäre jemand so nett und würde vllt ma den Ausschnitt aus dem Gerätemanager hochladen ? Das hier ist von meinem Asus Board (sieht so aus, wie es sein sollte).



Bei meinem Gigabyte sind da wie gesagt die Windows default Treiber...

Wäre ma nett, wenn jemand mit dem Gigabyte Board hier das flott machen könnte...



[magiceye04]

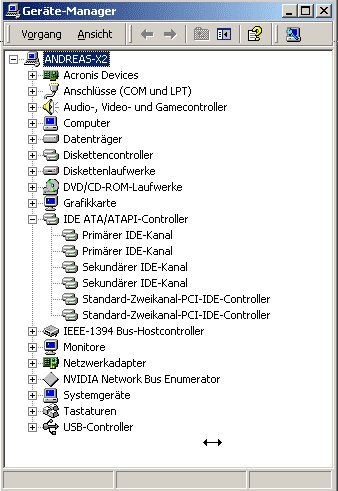

Bei mir sieht es so aus.



[harzer_knaller]

@mikelike: wenn du dich bis Morgen gedulden kannst.

Edit: hat sich wohl erledigt.

@Merom: wie läuft der P2 so aufm Board?



[mikelike]

Also anscheinend sieht man von den Chipsatztreibern nichts, selbst wenn sie installiert sind ?!?



[sugarray21]

@magiceye04 auch ein GA-M56S-S3 ? Nvidia Chipsatz Treiber auch installiert?

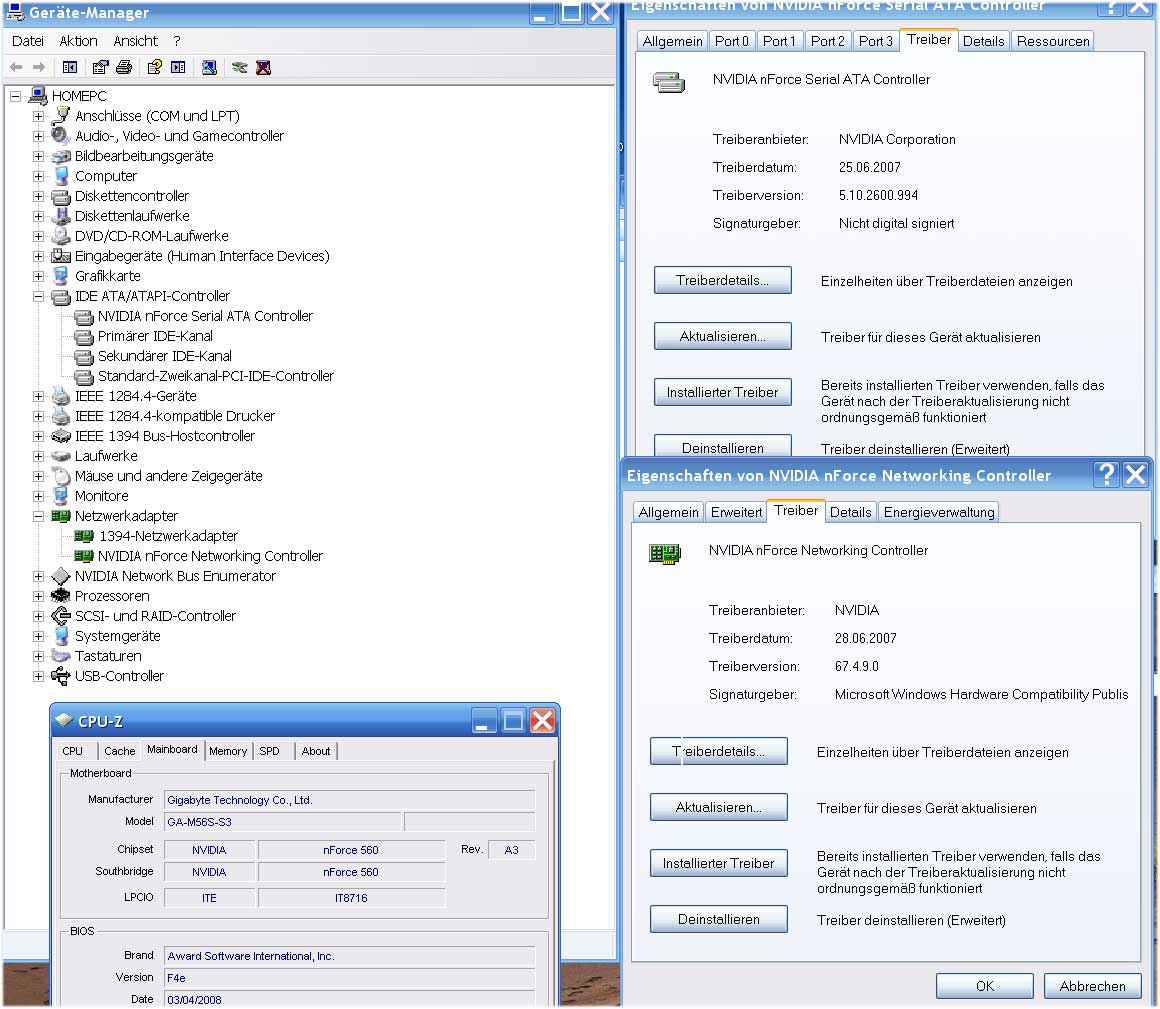

Bei mir so:



[magiceye04]

Unter "systemgeräte" steht eine unendlich lange Liste, vielleicht könnte man es daran festmachen.
Ich war eigentlich der Meinung, dieses Board zu besitzen und die Treiber installiert zu haben. Wie würde es sich denn äußern, wenn ich die aus Versehen mal gelöscht hätte? Es geht ja letztendlich alles (SATA-Platte, Gbit-Netzwerk) *verwundertguck*
Vielleicht liegt des Rätsels Lösung auch in meinem Windows2000?



[sugarray21]

guck doch mal mit CPU-Z was für ein MoBo du hast.

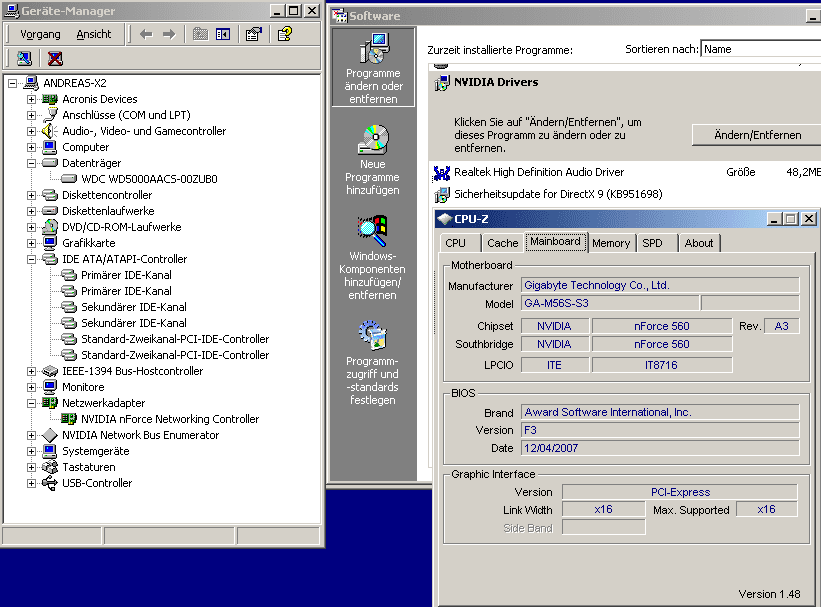

Hier sind meine Komponenten und die dafür installierte Treiber:



[magiceye04]

Vielleicht liegt es auch daran, daß ich die SATA-Platte im IDE-Mode laufen habe und deswegen taucht kein SATA-Teiber auf.
Nvidia-Drivers sind in der Systemsteuerung/Software immerhin zu finden.
Wenn ich WindowsXP draufspiele, sieht es vielleicht auch wie bei Euch aus.



[harzer_knaller]

Wie wäre es mal ein Bios Update durchzuführen, zumindest du magiceye.

Das F3 hat noch "ein paar" Probleme mit den Ramtimings.



[magiceye04]

Da alles funktioniert, sehe ich keine Notwendigkeit.
Die Timings sind mir ziemlich egal. Oder welcherart sind die Probleme?



[harzer_knaller]

Dass die nich ordentlich übernommen werden. Und überhaupt und sowieso!



[sugarray21]

magiceye04
klick mal auf den Nvidia Driver und du sieht welche genau installiert sind. ich hatte nach einem BIOS update auch unter IDE laufen lassen.
SATA Controller war trotzdem im GM immer da.



[magiceye04]

Ich hab eh nur Aeneon und da passen die Timings, die automatisch eingestellt werden.
Übertakten mach ich auch nur übern Multi.
Frühestens wenn ich über nen Phenom nachdenke, kommt ein Bios-update.

Nach dem Klick auf die Nvidia-Driver kommt nur die Abfrage, welche davon ich deinstallieren will (Chipset oder GFX oder alles).
Wie gesagt, ich vermute mal, daß es bei Windows2000 doch bissel anders ist. Das ließ sich im IDE-Mode auch nicht installieren, nur im AHCI und danach hab ich irgendwann auf IDE umgestellt, als es fertig installiert war (sonst hätte TrueImage nix gefunden).



[DvBs]

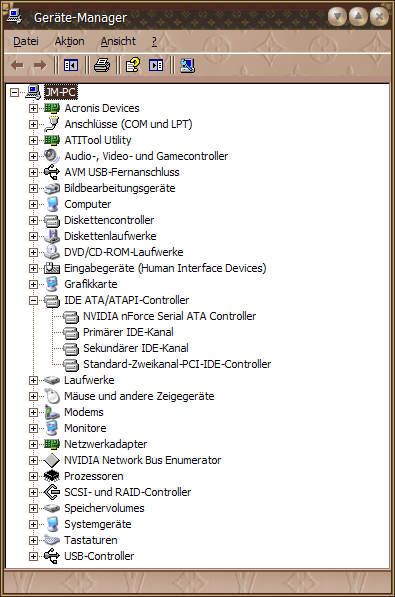

Also so sieht es bei meinem System aus.
AHCI im BIOS aktiviert und XP mit Treiberdiskette installiert, nur so war ein stabiler Betrieb möglich.
Der Screenshot ist der Zustand nach der Installation des 15.23.



[mikelike]

Danke für die vielen Screenies erstma.

Ich vermute jetzt Mal spontan, dass mein Problem ähnlich wie bei Magiceye auf die Bios Rev. zurückzuführen sein wird. Ich bin zwar gerade an meinem falschen PC, aber wenn ich mich recht erinnere hatte mir CPU-Z ne Rev 2 oder 3 angezeigt... Werde ma flashen, sobald ich wieder an den PC ran komme...


@Magiceye
Da alles funktioniert besteht in der Tat kein akuter Zwang zu flashen, aber ich habe baugleiche Samsung IDE/SATA Platten in meinen 2 PCs verbaut und die in meinem alten PC (Asus Board) mit korrekt angezeigten Chipsatztreibern gehen gefühlt doppelt so schnell beim Kopieren und auch das Booten geht flüssiger, obwohl der alte Asus PC seit ca 1,5 Jahren nicht mehr formatiert wurde (wird jetzt soweiso ersetzt in wenigen Tagen)

Gruß mike



[FF_Retcher]

Moin, mal so als Frage: Wisst ihr ob es im BIOS möglich ist PAE zu aktivieren, und wenn ja wo sich diese Funktion versteckt?

Und mal so rein Interesse halber: Wie viel RAM erkennt euer System? Und vor allem wie viel habt ihr eingebaut?



[sugarray21]

nur 2 gb, werden auch erkannt



[DvBs]

Naja, bei 2 GB ist das ja auch keine Kunst.
Ich hatte 4 GB (2x 2GB) drin und davon wurden unter XP 3,5 GB genutzt .
Dann dachte ich, hau doch mal zum Test noch 2 GB (2x 1GB) rein, um zu sehen wie Vista 64 Bit so läuft.
Lief wie mit 4 GB, sauber und flüssig, nur XP zeigt nun nur noch 3 GB an, auch nachdem ich die 2 GB wieder rausgemacht habe.
Kein Plan, woran das liegt?
