[Sammelthread] Gigabyte (GA-) X79-UD3 / UD5 (Intel X79)



GA - X79 - UD3





GA - X79 - UD5




Inhalt
  1. Features
  2. Bilder
  3. FAQ
  4. Downloads
  5. Links


Features
1. Features

X79-UD3X79-UD5
Form FactorATX Form Factor; 30.5cm x 24.4cmE-ATX Form Factor; 30.5cm x 26.4cm
ProzessorSupport for Intel® Core™ i7 processors in the LGA2011 packageSupport for Intel® Core™ i7 processors in the LGA2011 package
ChipsatzIntel® X79 Express ChipsetIntel® X79 Express Chipset
Arbeitsspeicher
  • 4 x 1.5V DDR3 DIMM sockets
  • supporting up to 32 GB of system memory
  • quad channel memory architecture
  • Support for DDR3 2133/1866/1600/1333/1066 MHz memory modules
  • Support for non-ECC memory modules
  • Support for Extreme Memory Profile (XMP) memory modules
  • 8 x 1.5V DDR3 DIMM sockets
  • supporting up to 64 GB of system memory
  • quad channel memory architecture
  • Support for DDR3 2133/1866/1600/1333/1066 MHz memory modules
  • Support for non-ECC memory modules
  • Support for Extreme Memory Profile (XMP) memory modules
Audio
  • Realtek ALC898 codec
  • High Definition Audio
  • 2/4/5.1/7.1-channel
  • Support for Dolby® Home Theater
  • Support for S/PDIF Out
  • Realtek ALC898 codec
  • High Definition Audio
  • 2/4/5.1/7.1-channel
  • Support for Dolby® Home Theater
  • Support for S/PDIF Out
LAN1 x Intel GbE LAN (10/100/1000 Mbit)
  • 1 x Intel GbE LAN (10/100/1000 Mbit)
  • Bluetooth 4.0 und WiFi Karte 150 Mbps Transferraten, unterstützt 802.11n
Erweiterungssteckplätze
  • 2 x PCI Express x16 slots, running at x16 (PCIEX16_1/PCIEX16_2)
  • 2 x PCI Express x16 slot, running at x8 (PCIEX8_1, PCIEX8_2) (All PCI Express x16 slots conform to PCI Express 3.0 standard.)
  • 2 x PCI Express x1 slots (All PCI Express x1 slots conform to PCI Express 2.0 standard)
  • 1 x PCI slot
  • Support for 4-Way/3-Way/2-Way AMD CrossFireX™/NVIDIA SLI technology (The PCIEX16 slots operate at up to x8 mode when 4-Way/3-Way AMD CrossFireX™/NVIDIA SLI is enabled.)
  • 2 x PCI Express x16 slots, running at x16 (PCIEX16_1/PCIEX16_2)
  • 1 x PCI Express x16 slot, running at x8 (PCIEX8) (All PCI Express x16 slots conform to PCI Express 3.0 standard.)
  • 2 x PCI Express x1 slots (All PCI Express x1 slots conform to PCI Express 2.0 standard)
  • 1 x PCI slot
  • Support for 3-Way/2-Way AMD CrossFireX™ / NVIDIA SLI technology (The PCIEX16_1/PCIEX16_2 slots operate at up to x8 mode when 3-Way AMD CrossFireX™/NVIDIA SLI is enabled.)
SATAChipset:
  • 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
  • 4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
  • Support for RAID 0, RAID 1, RAID 5, and RAID 10

3 x Marvell 88SE9172 chips:
  • 4 x SATA 6Gb/s connectors (GSATA3 6~GSATA3 9) supporting up to 4 SATA 6Gb/s devices
  • 2 x eSATA 6Gb/s connectors on the back panel, supporting up to 2 SATA 6Gb/s devices
  • Support for SATA RAID 0 and RAID 1
Chipset:
  • 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
  • 4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
  • Support for RAID 0, RAID 1, RAID 5, and RAID 10

3 x Marvell 88SE9172 chips:
  • 4 x SATA 6Gb/s connectors (GSATA3 6~GSATA3 9) supporting up to 4 SATA 6Gb/s devices
  • 2 x eSATA 6Gb/s connectors (including 1 eSATA/USB Combo) on the back panel supporting up to 2 SATA 6Gb/s devices
  • Support for SATA RAID 0 and RAID 1
USBChipset:
  • Up to 14 USB 2.0/1.1 ports (8 ports on the back panel, 6 ports available through the internal USB headers)

2 x Fresco FL1009 chips:
  • Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB headers)
Chipset:
  • Up to 14 USB 2.0/1.1 ports (8 ports on the back panel, including 1 eSATA/USB Combo, 6 ports available through the internal USB headers)

2 x Fresco FL1009 chips:
  • Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB headers)
IEEE 1394VIA VT6308 chip:
  • Up to 2 IEEE 1394a ports (1 port on the back panel, 1 port available through the internal IEEE 1394a header)
Interne I/O Anschlüsse
  • 1 x 24-pin ATX main power connector
  • 1 x 8-pin ATX 12V power connector
  • 6 x SATA 6Gb/s connectors
  • 4 x SATA 3Gb/s connectors
  • 1 x CPU fan header
  • 4 x system fan headers
  • 1 x front panel header
  • 1 x front panel audio header
  • 1 x S/PDIF Out header
  • 3 x USB 2.0/1.1 headers
  • 1 x USB 3.0/2.0 header
  • 1 x serial port header
  • 1 x Clear CMOS jumper
  • 1 x Trusted Platform Module (TPM) header
  • 1 x 24-pin ATX main power connector
  • 1 x 8-pin ATX 12V power connector
  • 6 x SATA 6Gb/s connectors
  • 4 x SATA 3Gb/s connectors
  • 1 x CPU fan header
  • 4 x system fan headers
  • 1 x front panel header
  • 1 x front panel audio header
  • 1 x S/PDIF Out header
  • 3 x USB 2.0/1.1 headers
  • 1 x USB 3.0/2.0 header
  • 1 x IEEE 1394a header
  • 1 x Clear CMOS jumper
  • 1 x Trusted Platform Module (TPM) header
Rear Panel I/O
  • 1 x PS/2 keyboard/mouse port
  • 1 x optical S/PDIF Out connector
  • 1 x coaxial S/PDIF Out connector
  • 8 x USB 2.0/1.1 ports
  • 2 x USB 3.0/2.0 ports
  • 2 x eSATA 6Gb/s connectors
  • 1 x RJ-45 port
  • 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
  • 1 x PS/2 keyboard/mouse port
  • 1 x CPU overclocking button
  • 1 x BIOS switch button
  • 1 x Clear CMOS button
  • 1 x IEEE 1394 port
  • 7 x USB 2.0/1.1 ports
  • 2 x USB 3.0/2.0 ports
  • 1 x eSATA/USB Combo connector
  • 1 x eSATA 6Gb/s connector
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out connector
  • 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

Bilder
2. Bilder






FAQ
3. FAQ

  1. Es gab Probleme bei dem Mainboard mit den Spannungswandlern (News), welches dazu führte, dass diese sich in Rauch auflösen. Die BIOS Versionen F7 und höher beheben dieses Problem. Wer ein älteres BIOS hat, sollte dieses umgehend auf eine neue Version flashen.
  2. Wer Probleme mit dem Sound unter Windows 8 hat, der sollte sein BIOS aktualisieren. Es gibt eine Betaversion, die diese Probleme behebt.
  3. Mit einer neuen Grafikkarte fährt unter Umständen der PC nicht mehr hoch. In diesem Fall muss im BIOS bei Slot Configurations die "PCI ROM Priority" auf "Legacy ROM" umgestellt werden.
  4. Das UD5 hat teilweise Probleme mit aktuellen Grafikkarten (Stand 2020). Für diese gibt es das (inoffizielle) BIOS F14e. Eine Anleitung von gogoAustria dazu ist hier zu finden.

Downloads
4. Downloads

UD3:
BIOS
Treiber

UD5:
BIOS
Treiber

Für beide Mainboards können auch aktuelle BIOS-Versionen über JZelectronic bezogen werden.

Links
5. Links

UD3:
Reviews/Tests:
Preview: Gigabyte GA-X79-UD3

Gigabyte Produktseite
Geizhals

UD5:
Reviews/Tests:
Gigabyte GA-X79-UD5 : Das ultimative X79-Board? Fünf LGA-2011-Motherboards im Test
Gigabyte GA-X79-UD5 Intel LGA 2011 Review - Page 1/13 | techPowerUp
Tech-Review.de » Artikel » Reviews » Asus P9X79-Pro und Gigabyte X79-UD5 im Test

Gigabyte Produktseite
Geizhals

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Moo Rhy ... was ist den im Moment das aktuellste BIOS und woher bekommste das ?

Auf der Gigabyte-Site find ich nur das F8 ...

HeinzNeu schrieb:
Wie wäre es auf der Seite von JZ?
Auch das mag ich an ihm, dass dort immer aktuelle Software zu finden ist:)
Zum Vergrößern anklicken....

hab ihn auch von JZ nur normal müsste es ja auch auf der offiziellen GB Seite einen Beta Download geben

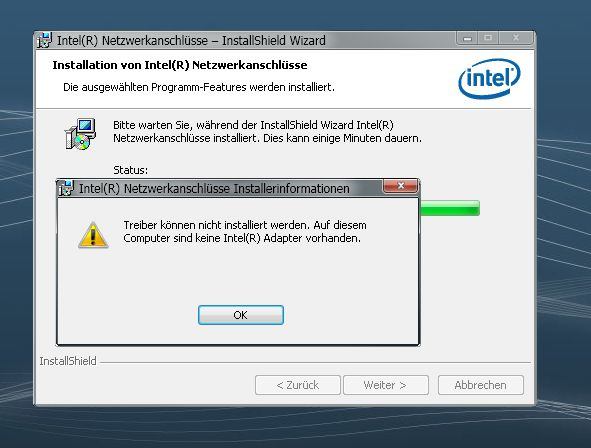

Wenn jemand Probleme hat, die Netzwerktreiber für den 82579V zu installieren, dann hilft nur diese Anleitung.

Intel-LAN unter Windows Server 2008 | c't

Der Fehler ist über ein halbes Jahr bekannt, aber noch nicht behoben worden. Hab den Fehler grad selbst am UD5 gehabt, wie zuvor schon am Sabertooth.

Cumulonimbus schrieb:
Wenn jemand Probleme hat, die Netzwerktreiber für den 82579V zu installieren, dann hilft nur diese Anleitung.

Intel-LAN unter Windows Server 2008 | c't

Der Fehler ist über ein halbes Jahr bekannt, aber noch nicht behoben worden. Hab den Fehler grad selbst am UD5 gehabt, wie zuvor schon am Sabertooth.
Zum Vergrößern anklicken....

mit dem Treiber keine Prob der ist vom 8ten Februar Intel Network Adapter Driver 16.8.1 for Windows 7 x64 Driver for Windows 7 x64 Free Download - Softpedia


von Intel selber http://downloadcenter.intel.com/SearchResult.aspx?lang=DEU&ProductFamily=Netzwerkanschlusstechnik&ProductLine=Intel%C2%AE+Desktop-Adapter&ProductProduct=Intel%C2%AE+Gigabit+CT+Desktop-Adapter&ProdId=3025&LineId=59&FamilyId=38

Zuletzt bearbeitet:
Versuche mich gerade am OC.

Wenn ich Last mit Programm erzeuge (Google Earth), taktet er auf 4700MHz, wenn ich Prime anschmeiße nur auf 3700 Mhz. An was das wohl liegen mag?

Was hast du denn gemacht?

Moo Rhy schrieb:
Was hast du denn gemacht?
Zum Vergrößern anklicken....

Bisher habe ich nur die Spannungen hochgezogen und den Multi angepasst. Maximale Wattzahl auf 250 gesetzt und die max. Ampere auf 170. Mehr nicht.

Ich hab festgestellt, dass Windows mit einem Multi von 45x startet, dann aber auf 32x runtergesetzt wird. Ist da eine GB-Software dran schuld? Keine Ahnung. EasyTune zeigt s so an.


Die Spannung musst du normalerweise gar nicht manuell hochziehen. Ich habe nur die max. Leistung und den max. Strom angepasst, wie du, und dann den Multiplikator hochgesetzt. Beim nächsten Restart wird im BIOS die VID passend hochgesetzt. Die habe ich dann aber noch mittels Offset etwas nach unten korrigiert.

Moo Rhy schrieb:
Die Spannung musst du normalerweise gar nicht manuell hochziehen. Ich habe nur die max. Leistung und den max. Strom angepasst, wie du, und dann den Multiplikator hochgesetzt. Beim nächsten Restart wird im BIOS die VID passend hochgesetzt. Die habe ich dann aber noch mittels Offset etwas nach unten korrigiert.
Zum Vergrößern anklicken....

Mache mich am Wochenende weiter dran.

PS: Deine Signatur ist oberscheiße (groß und zerstückelt)

Dann ist eine Bildschirmauflösung zu klein.

Moo Rhy schrieb:
Die Spannung musst du normalerweise gar nicht manuell hochziehen. Ich habe nur die max. Leistung und den max. Strom angepasst, wie du, und dann den Multiplikator hochgesetzt. Beim nächsten Restart wird im BIOS die VID passend hochgesetzt. Die habe ich dann aber noch mittels Offset etwas nach unten korrigiert.
Zum Vergrößern anklicken....

Wie hoch steht die CPU core current limit bzw. wie hoch muss die stehen, wenn 5Ghz anvisiert werden?

Noch allegmeine Frage:

Ist es normal, dass die Animationen und die Navigation durch die Menues im UEFI-BIOS so derbe ruckeln, oder liegt es an der Maus?

Zuletzt bearbeitet:
ist normal das das GA UEFI lagt ;) macht Euch mal keine Sorgen geht Jedem so

PCTOM schrieb:
ist normal das das GA UEFI lagt ;) macht Euch mal keine Sorgen geht Jedem so
Zum Vergrößern anklicken....

Dagegen ist beim Sabertooth das UEFI so flüssig, als war man im Windows...

---------- Post added at 14:22 ---------- Previous post was at 12:49 ----------

Kurzfazit:

Ich habe mir das Board geholt um es mit dem Sabertooth X79 zu vergleichen. Das bessere macht das Rennen. Zwei Dinge sind mir gleich mal mit einem "Oh Gott, was ist denn das" aufgefallen.

1. Stark ruckelndes UEFI-Bios (eh, was ein faux pass)
2. Im Standbymode blinkt die Power-LED nicht (defekt?)

Im Windows-Idle braucht das UD5 aber gut 12-15 Watt weniger! Von der Wertigkeit her sind beide Boards auf selber Stufe, da geben sie sich wenig, wenngleich das UD5 ein bisschen wertiger scheint. Momentan habe ich wieder das Sabertooth installiert, heute Abend kommt wieder das UD5 rein. Werde die nächsten Tage noch beide Boards genau ansehen, das bessere bleibt mein, das andere wandert in den Markplatz.

Cumulonimbus schrieb:
Dagegen ist beim Sabertooth das UEFI so flüssig, als war man im Windows...
Zum Vergrößern anklicken....

jep ich hatte das ASRock Extreme 4 und bin auf das UD3 umgstiegen, ich war auch ein wenig schockiert über das flüssige Bios :) und vor allem das man im 3D alles auf Normal stellen muss damit man im 2D an die Werte ran kommt

also, bei mir ist das bios flüssig... wenn ich ins bios gehe, mache ich als erstes "Esc" und bin sofort in 2D und kann alles super einstellen...

das blinken der LED funktioniert nur im anderen sparmode...

JZ_ schrieb:
also, bei mir ist das bios flüssig... wenn ich ins bios gehe, mache ich als erstes "Esc" und bin sofort in 2D und kann alles super einstellen...

das blinken der LED funktioniert nur im anderen sparmode...
Zum Vergrößern anklicken....

wenn du aber mit der Maus arbeitest und zwischen 2D und 3D umschaltest lagt es schon ist ja auch kein Einzelfall

normal arbeite ich ja nie mit der Maus im Bios aber das 3D von GB ist ja dafür ausgelegt

mal ne Frage hat Jemand von Euch ein Tool gefunden wo man bei den GB Platinen im Win die IMC Voltage auslesen kann? und wie hoch ist Eure IMC Voltage bei mir liegt sie laut Bios bei 0.94V

Zuletzt bearbeitet:
PCTOM schrieb:
mal ne Frage hat Jemand von Euch ein Tool gefunden wo man bei den GB Platinen im Win die IMC Voltage auslesen kann? und wie hoch ist Eure IMC Voltage bei mir liegt sie laut Bios bei 0.94V
Zum Vergrößern anklicken....

Wie wäre es mit Eastune 6? Der dort angezeigte Wert ist der eingestellte Wert. Wenn Du das IST messen willst, musst Du wohl ein Multimeter verwenden.

Noch drei Probleme haben sich herauskristallisisert (BIOS F9b)

1. ENF auf Nummernblock der Tastatur beim Booten funktioniert nur ab und zu (Cherry-Tastatur; silber/weiß)
2. Das RAID0, bestehend aus 3x 32GB X25-E wird manchmal nicht sofort erkannt
3. Board bootet manchmal in Endlosschleife wenn OC fehlgeschlagen ist. Nur CMOS-CLR hilft

1. Kenn ich vom UD7 auch, das Board bootet da manchmal zu schnell.

3. ist normal. Was soll das Board auch machen, wenn es die Einstellungen nicht verarbeiten kann.
Mein Asusboard geht in solchen Fällen nach 1-2 Bootversuchen einfach aus - da hilft dann auch nur CmosClear.

3. Ganz so normal ist das aber nicht, wenn das Board sagt, das OC wäre fehlgeschlagen, obwohl es, wenn es denn mal startet, stabil läuft.

Naja - kommt drauf an, was die meldung verursacht.
z.B. wenn ich beim Gigabyte oder Asus während des Bootens den Powerknopf drücke oder den Reset, melden beide Boards beim Neustart, daß das OC fehlgeschlagen wäre.

@Cumulonimbus Hast Du den Fehler des Runtertacktens gefunden. Das macht meiner auch. Während Prime läuft geht er mit dem Multi runter auf 32, kurz danach wieder zurück auf 45. Immer hin und her.
Ich habe alle Stromspareinstellungen deaktiviert.

Gruß Bobo

Cumulonimbus schrieb:
Wie wäre es mit Eastune 6? Der dort angezeigte Wert ist der eingestellte Wert. Wenn Du das IST messen willst, musst Du wohl ein Multimeter verwenden.
Zum Vergrößern anklicken....


ähm danke das war jetzt zu einfach :fresse: warum nehm ich nicht einfach das hauseigene Tool her peinlich

Bobo17 schrieb:
@Cumulonimbus Hast Du den Fehler des Runtertacktens gefunden. Das macht meiner auch. Während Prime läuft geht er mit dem Multi runter auf 32, kurz danach wieder zurück auf 45. Immer hin und her.
Ich habe alle Stromspareinstellungen deaktiviert.

Gruß Bobo
Zum Vergrößern anklicken....


Hi,

Du musst die Leistungsbegrenzung aushebeln. Das ist die Core Current Limits (Amps). Stell das auf z.B. 150-200, je nachdem was die CPU braucht. Würde dort langsam das Limit hochsetzen und nicht auf 500 oder 1000!!!

---------- Post added at 18:17 ---------- Previous post was at 18:15 ----------

Das RAID bereitet mir derzeit die größten Sorgen. Es wird zu schnell initialisiert, so dass nicht immer alle SSDs eingebunden werden, scheint mir. Dann will das Board booten und da keine anderen Startdevices eingebunden sind, schlägt der Boot fehl. Mist.

Zuletzt bearbeitet:
1. ist nervig, aber z.z. nicht anderes machbar... bin aber dran
2. werde erik (bios-progger) fragen, ob er eine art "Delay For HDD (Secs)" ins BIOS bringen kann
3. habe für fehlerhaftes OC noch nie ein ClearCMOS gebraucht, da normalerweise nach ein paar mal an/aus das BIOS automatisch zurücksetzt und startet...

NACHTRAG:

zu 2.) habe es gerade weitergeleitet

Zuletzt bearbeitet:
JZ_ schrieb:
1. ist nervig, aber z.z. nicht anderes machbar... bin aber dran
2. werde erik (bios-progger) fragen, ob er eine art "Delay For HDD (Secs)" ins BIOS bringen kann
3. habe für fehlerhaftes OC noch nie ein ClearCMOS gebraucht, da normalerweise nach ein paar mal an/aus das BIOS automatisch zurücksetzt und startet...

NACHTRAG:

zu 2.) habe es gerade weitergeleitet
Zum Vergrößern anklicken....

Hi,

schön zu hören. Delay for HDD fehlt leider bei vielen aktuellen Boards. Das Problem tritt übrigens nur beim UD5 auf. Auf dem Sabertooth ist das Raid 0 sehr stabil. Auf beiden Boards ist die selbe Firmware vom Intel Raid drauf, deswegen verstehe ich nicht ganz warum es am UD5 hakt.

Wegen dem langen Windowsboot mit der 45-Sekunden-Pause gibt es was neues zu berichten.

Installiere ich die Intel Rapid Storage Enterprise Treiber for C600 Series/X79 Version 3.0.x.xxxx, ist die Kaffeepause von 45 Sekunden da
Installiere ich diese Treiber nicht und verwende nur den Standard AHCI Treiber aus der Intel Chipset Software Version 9.2.x.xxxx oder 9.3.x.xxxx, gibt es keine Kaffeepause. Die Kaffepause habe ich dokumentiert

Zuletzt bearbeitet:
Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
8 9 10
Antworten
272
Aufrufe
14K
c64user
c64user
P
Lien Li - EX 50
Antworten
2
Aufrufe
500
PillePalle28
P
Beinfreiheit
[User-Review] Lesertest mit ADATA/XPG und ASUS
Antworten
4
Aufrufe
430
FirstAid
FirstAid
Shihatsu
proxmox, vm, jellyfin, nvenc, nvidia pci-passthrough - ich bin zu blöd...
Antworten
8
Aufrufe
904
Shihatsu
Shihatsu
ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
102 103 104
Antworten
3K
Aufrufe
286K
BobbyD
BobbyD
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
