[Sammelthread] Gigabyte GA-Z170X-Gaming 7 (Intel Z170) Sockel 1151

Specifications

Intel® Thunderbolt™ 3 Certified Motherboard
•Supports 6th Generation Intel® Core™ Processor
•Dual Channel DDR4, 4 DIMMs
•Intel® USB 3.1 with USB Type-C™ - The World's Next Universal Connector
•3-Way Graphics Support with Exclusive Ultra Durable Metal Shielding over the PCIe Slots
•Dual PCIe Gen3 x4 M.2 Connectors with up to 32Gb/s Data Transfer (PCIe NVMe & SATA SSD support)
•3 SATA Express Connectors for up to 16Gb/s Data Transfer
•Integrated HDMI 2.0 support
•Creative SoundCore™ 3D Gaming Audio
•Killer™ E2400 and Intel® Gaming Networks
•LED Trace Path with Multi-Color Choice
•APP Center Including EasyTune™ and Cloud Station™ Utilities
•GIGABYTE UEFI DualBIOS™ Technology


CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/ Intel® Celeron® processors in the LGA1151 package
2.L3 cache varies with CPU


Chipset

1.Intel® Z170 Express Chipset


Memory

1.4 x DDR4 DIMM sockets supporting up to 64 GB of system memory
* Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed.
2.Dual channel memory architecture
3.Support for DDR4 3866(O.C)/3733(O.C)/3666(O.C) /3600(O.C.) /3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz memory modules
4.Support for ECC UDIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
5.Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules
6.Support for Extreme Memory Profile (XMP) memory modules


Onboard Graphics

Integrated Graphics Processor-Intel® HD Graphics support: 1.1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version.
ŠŠ Integrated Graphics Processor+MegaChips MCDP2800 chip: 1.1 x HDMI 2.0 port
Requires the latest Intel® Graphic Driver from GIGABYTE website.
Maximum shared memory of 512 MB


Audio

1.Creative® Sound Core 3D chip
2.Support for Sound Blaster Recon3Di
3.TI Burr Brown® OPA2134 operational amplifier
4.High Definition Audio
5.2/5.1-channel
6.Support for S/PDIF Out



LAN

1.1 x Intel® GbE LAN chip (10/100/1000 Mbit)(LAN1)
2.1 x Killer E2400 chip (10/100/1000 Mbit) (LAN2)
* Teaming is not supported.



Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with the M2H_32G connector. The PCIEX4 slot will become unavailable when an SSD is installed in the M2H_32G connector.
4.3 x PCI Express x1 slots
(All of the PCI Express slots conform to PCI Express 3.0 standard.)



Mlti-Graphics Technology

1.Support for 3-Way/2-Way AMD CrossFire™ and 2-Way NVIDIA® SLI™ Technology


Storage Interface

Chipset: 1.2 x M.2 Socket 3 connectors (Socket 3, M key, type 2242/2260/2280 SATA & PCIe x4/x2/x1 SSD support)
2.3 x SATA Express connectors
3.6 x SATA 6Gb/s connectors (SATA3 0~5)
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* Refer to "1-10 Internal Connectors," for the supported configurations with the M.2, SATA Express, and SATA connectors.
ASMedia® ASM1061 chip: 1.2 x SATA 6Gb/s connectors (SATA3 6~7), supporting AHCI mode only


USB

Chipset: 1.5 x USB 3.0/2.0 ports on the back panel
2.4 x USB 2.0/1.1 ports (available through the internal USB headers)
Chipset+Renesas® USB 3.0 Hub: 1.4 x USB 3.0/2.0 ports (available through the internal USB headers)
Chipset+Intel® Thunderbolt™ 3 Controller: 1.1 x USB Type-C™ port on the back panel, with USB 3.1 support
2.1 x USB 3.1 Type-A port (red) on the back panel



Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.2 x M.2 Socket 3 connectors
4.3 x SATA Express connectors
5.8 x SATA 6Gb/s connectors
6.1 x I/O shield audio LED power connector
7.1 x CPU fan header
8.1 x water cooling fan header (CPU_OPT)
9.3 x system fan headers
10.1 x front panel header
11.1 x front panel audio header
12.2 x USB 3.0/2.0 headers
13.2 x USB 2.0/1.1 headers
14.1 x Trusted Platform Module (TPM) header
15.1 x serial port header
16.1 x Clear CMOS jumper
17.1 x power button
18.1 x reset button
19.1 x Clear CMOS button
20.1 x ECO button
21.1 x OC button
22.1 x audio gain control switch
23.Voltage Measurement Points
24.1 x BIOS switch



Back Panel Connectors

1.1 x PS/2 keyboard/mouse port
2.1 x DisplayPort
3.1 x HDMI port
4.1 x USB Type-C™ port, with USB 3.1 support
5.1 x USB 3.1 Type-A port (red)
6.5 x USB 3.0/2.0 ports
7.2 x RJ-45 ports
8.1 x optical S/PDIF Out connector
9.5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)



I/O Controller

1.iTE® I/O Controller Chip


H/W Monitoring

1.System voltage detection
2.CPU/System/Chipset temperature detection
3.CPU/CPU OPT/System fan speed detection
4.CPU/System/Chipset overheating warning
5.CPU/CPU OPT/System fan fail warning
6.CPU/CPU OPT/System fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.



Bios

1.2 x 128 Mbit flash
2.Use of licensed AMI UEFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0



Unique Features

1.Support for APP Center
* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
3D OSD
@BIOS
Ambient LED
AutoGreen
Cloud Station
EasyTune
Easy RAID
Fast Boot
Smart TimeLock
Smart Keyboard
Smart Backup
System Information Viewer
USB Blocker
2.Support for Q-Flash
3.Support for Smart Switch
4.Support for Xpress Install



Bundle Software

1.Norton® Internet Security (OEM version)
2.Intel® Smart Response Technology



Operating System

1.Support for Windows 10/8.1/7*
* Please download “Windows® USB Installation Tool” to install Windows® 7.


Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm


Box Contents

1.GA-Z170X-Gaming 7 motherboard
2.Motherboard driver disk
3.User's Manual
4.Quick Installation Guide
5.Four SATA cables
6.I/O Shield
7.One 2-Way SLI bridge connector
8.One G Connector
9.One pack of back I/O dust covers



Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website






Reviews


GIGABYTE Z170X Gaming 7 Motherboard Review

Gigabyte Z170X-Gaming 7 | TrustedReviews

GIGABYTE GA-Z170X-Gaming 7 - Bjorn3D.com

Gigabyte GA-Z170X-Gaming-7

Gigabyte GA-Z170X-Gaming 7 Motherboard Review




OVP/Zubehör/Layout/Features












Geizhals Link


https://geizhals.de/gigabyte-ga-z170x-gaming-7-a1306472.html



Treiber&Tools


GIGABYTE - Motherboard - Socket 1151 - GA-Z170X-Gaming 7 (rev. 1.0)



Bios Downloadlink


GIGABYTE - Motherboard - Socket 1151 - GA-Z170X-Gaming 7 (rev. 1.0)



Bios History


F5

1.Update CPU Microcode


F5p

1.Beta BIOS
2.Improve DDR XMP compatibility


F4

1.Fix Intel processor issue which may cause some video games to exhibit launch issues with video game error code 8016.


F3

1.Update CPU Microcode


F2

1.First Release




Beta Bios


Aktuelle Beta Biose findet ihr wie immer bei JZ auf seiner Homepage im Drop Down Menü
Das Flashen geschieht wie immer auf eigene Gefahr.


http://www.jzelectronic.de/jz2/index.php



CPU Support Liste


GIGABYTE TECHNOLOGY Socket 1151 - Intel Z170 - GA-Z170X-Gaming 7 (rev. 1.0)



[Mmichel]

@ Iron Age.

Bei mir läuft es, wie ich es will, abgesehen von der Offsetgeschichte...., Bios F6k.

@ RiMaBo.

Im Bios Vdimm auf 1.360 gestellt und in Win werden 1.344 angelegt...



[sebi84]

Es geht kein Offset beim OC ... sprich Du musst mit einer fixen VCore arbeiten wenn Du übertakten möchtest.

Mit Standardeinstellungen ist es anscheinend brauchbar ... bei mir steht aber der Versuch auch noch aus.

Dann bin ich ja beruhigt

Es ist kein OC'ing geplant, ich fahre komplett standard.



[JZ_]

Auch Speicher-Standard-Takt?

Nach XMP derbe unnötige Spannungserhöhung :-/

http://www.hardwareluxx.de/communit...ake-laberthread-1083336-132.html#post24142931



[RiMaBo]

ja der speicher läuft im standart takt

aber die kiste bootet nicht bei 16-18-18-38-2 <--------- Ram Spezifikation 3200MHZ
sondern max bei 17-18-18-38-2

und das erst beim 5x dann aber ok



[IronAge]

Es gibt auch CPUs die zu hohe VTT/SA nicht mögen ... also pass mal die Spannungen manuell an. VTT 1.1 und SA 1.15 könnte schon reichen.

Auf dem OC Formula habe ich die 16GB Dual Kit davon mit VTT 1.020 und SA 1.080 laufen. Auf dem Asus Hero VCCIO 1.1 und VCCSA 1.15.



[JZ_]

ja der speicher läuft im standart takt

Standard = 2133 MHz

3200 MHz ist OC und dabei werden Spannungsanpassungen benötigt, die über das XMP Profil vom Speicher generiert werden.



[RiMaBo]

wenn ich xmp aktiviere boot failure



[JZ_]

Das kann dir bei jedem Hersteller je BIOS Version passieren. Wer braucht 3200 Exoten. Ist doch eh nur was für synthetische Benchmarks ;-)

Probiere einfach andere BIOS Versionen oder die letzte Finale.

- - - Updated - - -

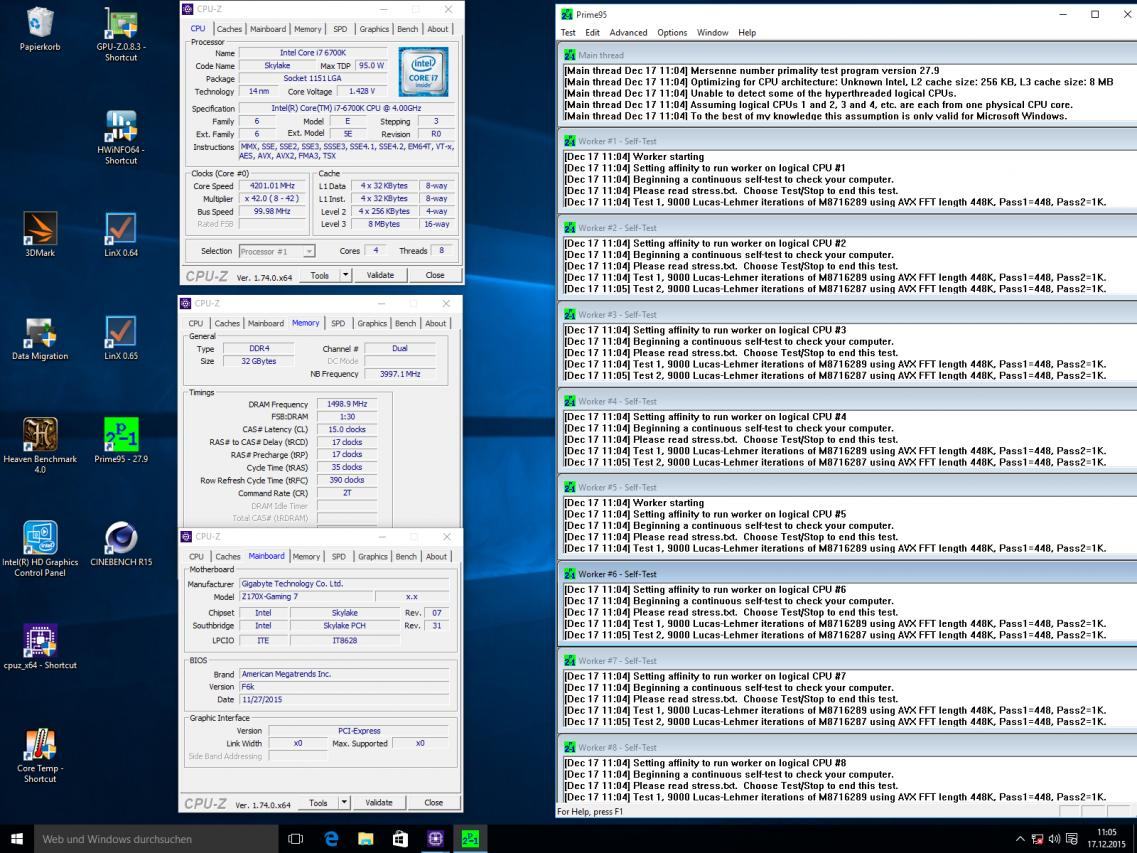

Hab gerade mal 32 GB Corsair Vengeance LPX PC3000 CL15 probiert und die machen keine Probleme

Kauft euch doch die Klamotten dort, wo euch bei der optimalen Zusammenstellung und nachträglich bei Problemen auch geholfen wird!



[RiMaBo]

ich teste heute mittag ein ASUS VIII Hero und werde berichten



[JZ_]

Brauchbare Boards sind Extreme4 oder Extreme6 oder Gaming K4 oder Gaming K6 ;-)



[IronAge]

@JZ_ wenn ich mal was kaufen will bei Dir verkaufst es lieber anderweitig.

Von den Corsairs laufen auch nicht alle gut ... kann man Glück haben oder auch nicht.

Von G.Skill waren auch schon vereinzelt Module im Umlauf, die die ins XMP geschriebenen Timings nicht gepackt haben.

Ich habe das Hero hier und das schlägt sich wie für Asus ROG Boards fast schon üblich in Sachen Speicher sehr gut.



[JZ_]

Deswegen teste ich ja alles vorher ;-)

PS.: Nene @IronAge, das war ja wohl ein derbes Missverständnis... hatten das doch telefonisch geklärt.



[RiMaBo]

Ich habe das Hero hier und das schlägt sich wie für Asus ROG Boards fast schon üblich in Sachen Speicher sehr gut.

das hatte ich gehofft und es lässt hoffen



[IronAge]

@JZ_

Ergebniss ist halt das selbe ... ich habe das Ding net bekommen und kann keine Werbung damit für Dich machen.

Wenn wieder was vergleichbares kommt bitte direkt reservieren - Danke.



[JZ_]

Okay, mache ich ;-)

Sehe gerade dass wir gar nicht im Laberthread sind, also alles Offtopic



[RiMaBo]

wer den Sammler hier übernehmen will bitte melden
ich steige hier aus da ich in 1 stunde das neue Maximus VIII Hero einbauen werde.



[RiMaBo]

VIII Hero verbaut alles rennt 1a wie es soll
Tschüss GB



[JZ_]

Kann dich gut verstehen,

Gigabyte war mal so eine gute Marke, aber seitdem der Support so schlecht geworden ist und sich stur verhält, geht es für die in ein tiefes Loch :-(

PS.: Die Verarbeitung bzw. Qualität der Boards und Ideen im Marking sind Klasse, aber die softwareseitige Umsetzung eine glatte 6



[RiMaBo]

ich wollte wirklich mal GB probieren der Support will für anfragen meine SNR und Rechnung,stellt sich dumm bzw antwortet dumm (Bios F6k) sei nicht von denen usw usw usw

dann Flash Tools ohne richtige Anleitung raushauen

xmp Probleme ram Probleme lüftersteuerung müll

nein danke

bin wieder bei asus und es ist ein TRAUM dagegen



[JZ_]

Und ich ASRock

Bisher ist der Support dort unschlagbar, so wie er mal bei Gigabyte war :-/



[RiMaBo]

mit asus hast du weniger kontakt oder?
sah noch nie das du beta biose bekommen hast von asus oder diese geteilt hättest



[Tyler654]

Ich persönlich habe von deren Mainboards auch die Schnauze voll.

Hat jetzt mit dem Z170X-Gaming 7 nichts zu tun, aber ich hatte mal das Z77X-D3H und Z77X-UD3H gekauft. Beides sehr schicke, hochwertige und stabile Mainboards. Aber die USB-Probleme waren jenseits von gut und böse. Die haben es meiner Vermutung nach irgendwie verhauen, die eHCI xHCI-Modi richtig zu implementieren oder was auch immer das Problem war. Der technische Support hat sich absolut stur gestellt und mich diesbezüglich nicht aufgeklärt. Jedenfalls gab das üble Trackingprobleme mit sämtlichen Mäusen die ich zu Hause hatte, zocken konnte man vergessen, weil der Mauszeiger alles mögliche macht, nur nicht dort landen, wo er hingehört. Als ob da eine Zeigerbeschleunigung drin wäre, nur dass sie so diffus war, dass man sich nichtmal daran gewöhnen konnte. Mich würde interessieren, ob das bei neueren Boards auch der Fall ist, falls ihr denn schonmal davon gehört habt. Die meisten, die ich gefragt habe, hatten nichts zu beanstanden.



[IronAge]

Ich schätze mal das lag bei Dir an den USB 3.0 Hubs von VIA die auf den Gigabyte Z77 Boards verbaut waren. Das Z170X Gaming 7 hat diese nicht mehr.

Ich hatte das Z77X-UD3H auch und wenn man die richtigen Ports nutzte gab es keine Probleme mit der Maus.

Habe damit Ivy ohne Probleme auf 4.8 GHz gebracht unter Lukü ohne Köpfung ... war also ein feines Board.



[Tyler654]

Ich habe die richtigen benutzt, wie es auf der Anleitung/Aufklebern vermerkt war. Andernfalls hätte man seine Maus und Tastatur für das BIOS bzw. bei der Windowsinstallation auch nicht nutzen können. Beim D3H gab es auch 2.0-Ports, was das Problem theoretisch erst recht hätte umgehen müssen. War aber nicht so.



[silverline]

Ich war mit Gigabyte immer sehr zufrieden. Das letzte GB-Brett das ich verbaut habe, war allerdings ein GA-X58A-OC.

Nachdem was ich hier nun in Sachen Bios / Support @ Gigabyte gelesen hab, wandert in mein nächstes Projekt - ein Mini-ITX fürs Wohnzimmer - nen MSI-Brett (Z87i Gaming AC). Das hab ich relativ günstig bekommen und die ITX-Bretter von ASUS sowie ASRock gefallen mir irgendwie nicht.



[norby]

Hallo
Ich bekomme über HDMI kein Bild . Hat hier jemand so ein Problem?. HDMI vers. 1.6 durch das Tool ist geflasht .

mfg



[JZ_]

Nein, ich hab es bei mir auch unter HDMI am laufen.

Kabel mal prüfen...



[norby]

Hast recht gehabt , es lag am Kabel . Aber ich bekomme 4K nur bis 30Hz . Ist das bei Dir auch so.

mfg



[JZ_]

Dazu brauchst du ein HDMI2.0 Kabel ;-)



[eXtremist]

Bei TweakTown ist ein BIOS F7a aufgetaucht. Changelog? Nicht doch ...

Zum Thema BCLK-OC von Non-K Skylakes ist es verdaechtig ruhig. Ich ahne ja irgendwie, dass es da von GIGABYTE nix geben wird :/ ...
