[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:

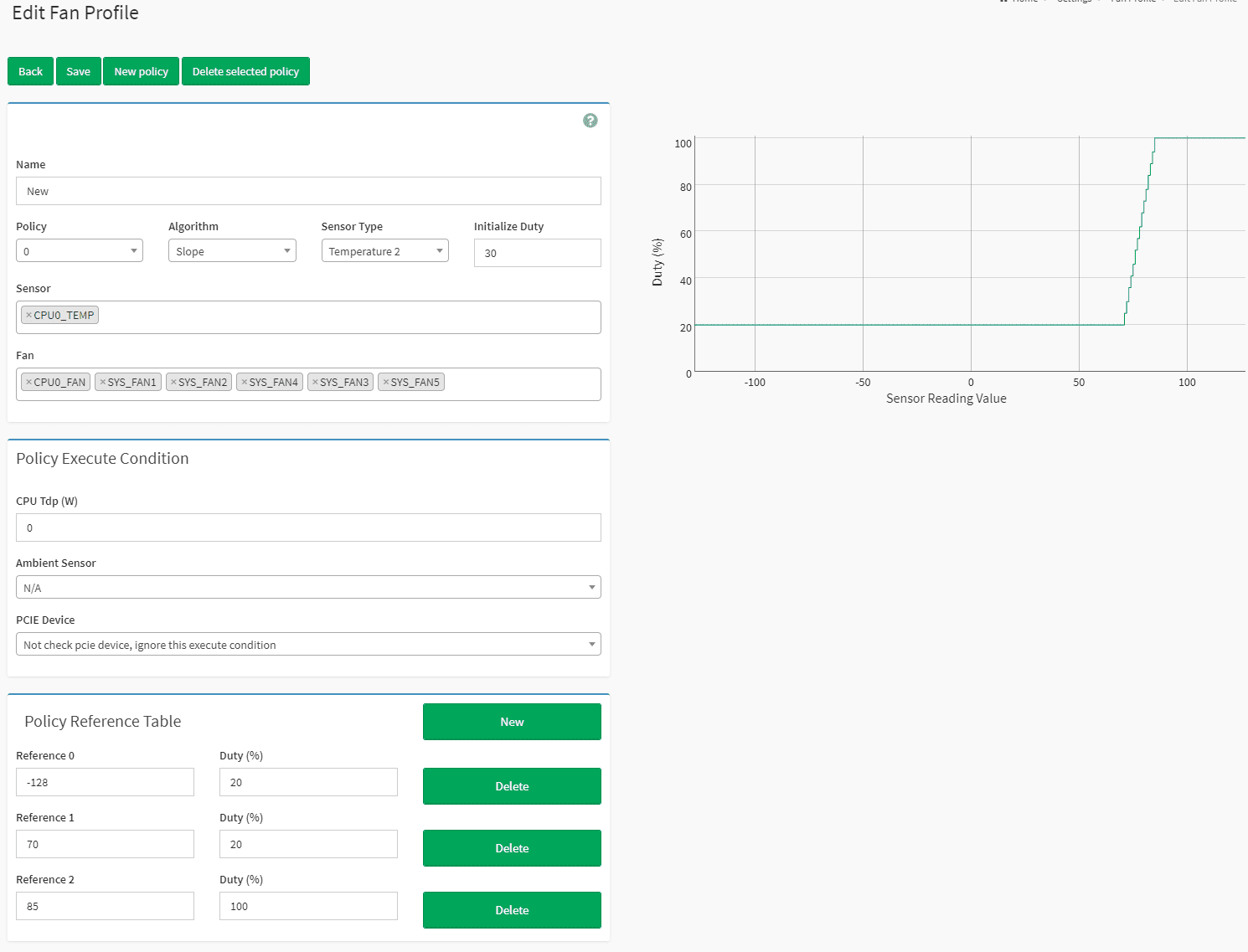

Also selbst der CPU Lüfter mit PWM ist völlig unbeeindruckt von den Einstellungen im BMC. Egal was ich einstelle, das Ding läuft immer mit 450 RPM.

Anhang anzeigen 988686

(bestätigt übrigens meine Meinung das Gigabyte Boards allesamt sehr "eigen" sind)
Alleine die beiden Punkten -128,20% ; 70,20% widersprechen sich. Hier liegt ganz klar ein Einstellungsfehler vor. Zumal die BMC Oberfläche eine Whitebox von Aspeed ist, auch Weboberflächen von Asus oder ASRock Rack Boards mit Aspeed BMC sehen exakt gleich aus und funktionieren auch exakt gleich.
Beitrag automatisch zusammengeführt:

Muss man das System neu starten, damit die Werte übernommen werden? Hab deine Werte mal übernommen und es hat sich rein gar nix geändert. Laut Sensoren (und gehörter Lautstärke) drehen die Lüfter weiterhin mit der selben Geschwindigkeit.
Nein, die werden übernommen sobald das Profil auf aktiv geschaltet wurde ("Play" Symbol eine Seite vorher).

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Micron 7300/7400 sind fies.
Bin mal gespannt wie tief es mit den 2x Optane P1600X runtergeht, statt 4x Micron 7300

Falls jemand Interesse an Optanes hat:
Man bekommt die P1600X (58 & 118GB) "relativ" guenstig bei Amazon.de:
https://www.amazon.de/dp/B09MSB59SK?ref=ppx_yo2ov_dt_b_product_details&th=1
Wird von Amazon USA geliefert und ich "musste" 2x 2 Stueck bestellen, da ansonsten irgendwelchen Zollgebuehren draufkommen - 2 Stueck fuer 160 Euro (versandkostenfrei mit Prime und kein Zoll)


Zusatzinfo fuer Leute, welche eine Asus Hyper M.2 einbauen wollen (da ich beide dahabe)
  • Asus Hyper M.2 PCIe 4.0 ist deutlich groesser als PCIe 3.0 V2 - die "kleine" passt in 3U, die "grosse" benoetigt 4U rackmount Chassis

...und die 4.0 braucht nen PCIe-GPU-Stromstecker. Meine 3.0 (glaub aber V1) nicht.

Auch passt Initalize Duty nicht. Der steht bei 30%, in der anderen Tabelle aber 20%. Soweit ich das noch richtig im Kopf habe ist der Initalize Duty der nidrigste Wert.


FYI dieses Phobya Teil hat nicht funktioniert. Hatte das zufällig hier rumliegen und an einem 3-Pin Lüfter mit 1200 Umdrehungen probiert. Egal was die Lüfterkurve sagt, der Lüfter lief immer mit 100%.

Hab jetzt einfach einen 7V Adapter zwischengehängt.

Nein, die werden übernommen sobald das Profil auf aktiv geschaltet wurde ("Play" Symbol eine Seite vorher).

Auch passt Initalize Duty nicht. Der steht bei 30%, in der anderen Tabelle aber 20%. Soweit ich das noch richtig im Kopf habe ist der Initalize Duty der nidrigste Wert.

Na das erklärt warum ich keine Änderung gesehen habe. Ich dachte schon ich bin verrückt. Wenn man Init Duty auf 100 % zum Test einstellt, dann drehen die PWM gesteuerten Lüfter auch tatsächlich hoch.

Hast Du das Fan Profile gespeichert und danach aktiviert (an Stelle des Default Profiles) ?

Nach meiner Erinnerung muß man nicht neu starten, kann aber wie immer nicht schaden.

Ich habe gerade mal testweise 2x Micron 7300 Pro 960GB Enterprise SSD mit PLP aus dem Server rausgenommen: 60W statt 76W... Und ich habe noch zwei drin....
Also auch Achtung bei den SSDs wer stromsparen möchte... Haette ich nicht erwartet...
Ist bei der Samsung PM9A3 (PLP, Enterprise) genauso. Sie unterstützen die niedrigeren Stromsparmodi nicht, laufen also im Idle mit ca. 7W - 10W (pro Stück). Das zeigt sich auch bei der Abwärme - passiv bzw. mit schlechtem Airflow kriegt man das nicht gekühlt. Erstaunlicherweise kommt auch der geradezu gigantische Aluminiumblock von ASUS an seine Grenzen und benötigt ordentlich Airflow.
Unterstützte Stromsparmodi der NVMe kann man mit "smartctl -a /dev/nvme0n1" auslesen (unter "Supported Power States"). Wenn man das mal mit einer modernen Client-SSD macht, sieht man, dass auch sehr tiefe Schlafmodi < 0.1W unterstützt werden.

...und die 4.0 braucht nen PCIe-GPU-Stromstecker. Meine 3.0 (glaub aber V1) nicht.
Die PCIe 5.0 Karte braucht das, die 4.0 kommt ohne Stromstecker aus.

Zuletzt bearbeitet:
Zuletzt bearbeitet:
@tolga9009 also meine Pcie4 hat einen. Ist allerdings die AsRock. Und in der Tat die Asus Pcie5.

Bin mal gespannt wie tief es mit den 2x Optane P1600X runtergeht, statt 4x Micron 7300

Sicherlich besser:


Was ist momentan wohl die Kombi als CPU um mit ECC RAM und möglichst stromsparend im idle unterwegs zu sein?
... möglichst mit einem dummen Board, und ohne PCIe Sweetspot wäre da nicht der AMD Ryzen 5 5500, da kein ECC, sondern AMD Ryzen 5 PRO 4650G, immermalwieder unter 100€ zu bekommen hineingestopft in; ASRock DeskMeet X300. Derzeit aber das besagte Board hier in den thread. Genaugenomen hinkt aber jede Rechnung ein wenig, Idle wird wohl noch immer Intel, besser abschneiden, aber die Kosten für ordentliche Boards mit ECC Unterstützung seitens der CPU sind so hoch, dass man besser zu AMD greift.

https://www.cpubenchmark.net/cpu.php?cpu=AMD+Ryzen+5+PRO+4650G&id=3795


Ich hab PM9A3 2 stück (7.68TB, U2) . die brauchen bei mir keine 14-20W Idle. 3-3,5W Idle pro Stück (OS Proxmox 8, also Debian, X570D4U, 5950X)
Die Werte würden auch eher zum Datenblatt passen. Bei den Systemen wo die Platten 15W Mehrverbrauch generieren stimmt irgendwas anderes nicht

Hat hier jemand das Board mit einem Ryzen 3 Pro 4350G oder 4350GE am laufen ? Wie sind die Erfahrungen?

Zuletzt bearbeitet:
Kann mich auch falsch erinnern, es geht mir nicht um 3 - 4W. Die Takehome Message war: anders als man es gewöhnt ist, ziehen solche Enterprise SSDs nicht <0,1W im Idle, sondern eben deutlich mehr. Es ging mir darum, dass man keine falschen Erwartungen haben sollte, wenn man 4 davon per Bifurcation anbindet.

Ah okay, das ist natürlich ein guter Hinweis

Was habt ihr für Erfahrungen mit RAM auf dem Board gemacht? Am besten nur aus der zugelassenen Liste von Gigabyte oder auch andere Module möglich? Würde gerne 2x32 GB ECC 3200er rein packen. Da ist die Auswahl in der Liste sehr beschränkt. Worauf muss ich achten wenn ich etwas nicht aus der Liste nehme?

Ich habe bisher mit Kingston generell gute Erfahrungen gemacht. Ich hab sogar noch 32GB Ecc Udimms Zuhause - kann ich aber frühestens heute Abend mal testen und schauen, welche genau das sind.

Aktuell hab ich 4x16GB 2400er auch von Kingston drin - keine Ahnung ob die auf der QVL sind. :)

Kingston 3200 läuft ohne Probleme.

Ist bei 4x16 GB von einer höheren Stromaufnahme auszugehen als bei 2x32 GB? Oder kommt es aufs gleiche hinaus weil die identische Menge an Speichervolumen vorhanden ist und somit auch Chips ?

Hallo Zusammen,

ich habe auch das MC12-LE0 Server Board.
Ich habe da das Problem das wenn ich den Rechner starte, kann ich ohne Probleme ins BIOS und auch in die Bootoptionen, aber das Board will einfach nicht starten egal mit welchem Betriebssystem.

Ich habe verbaut eine CPU, die 5950x und 64 GB RAM, alles kompatibel mit dem Board und auch schon mit 128 GB RAM getestet. Mit verschiedensten Grafikkarten usw. aber nichts. Ich kann nur BIOS und Bootmenü starten, mehr passiert nicht.

Hat da jemand eine Idee was das sein kann oder vielleicht auch schonmal das Problem gehabt und es gelöst bekommen?

Mit freundlichen Grüßen
Raffaele

Wenn ich mich richtig erinnere, hatte ich das auch mal... weiss aber nicht mehr genau, unter welchen Umständen und was ich dagegen getan habe...

Ein paar Fragen:

1. Hast Du im BIOS mal in die Bootreihenfolge geschaut? Ich meine, da stünde am Anfang nur NetworkBoot und UEFI-Konsole drin.

2. Welche Datenträger hast Du denn angeschlossen (NVME, SATA, USB-Datenträger...)?

3. Werden die Datenträger im BIOS erkannt?

4. Kannst Du in die EFI-Shell "booten"?

5. Welche BIOS-Version hast Du?

6. Hast Du mit dem Board schon irgendwas gemacht oder bisher nur Hardware rein?

7. Schon einmal mit einem BIOS-Reset versucht (2-pins/Jumper neben der Batterie)?

Die Werte würden auch eher zum Datenblatt passen. Bei den Systemen wo die Platten 15W Mehrverbrauch generieren stimmt irgendwas anderes nicht

Hat hier jemand das Board mit einem Ryzen 3 Pro 4350G oder 4350GE am laufen ? Wie sind die Erfahrungen?
AMD Ryzen 3 4300GE ASRock A520M-ITX/ac habe ich für LibreELEC am laufen, CPU besitzt aber kein ECC Support (als Mediaplayer auch nicht so wichtig). @Kurzschluss[A]
Falls noch jemand kompatiblen RAM sucht, Ryzen 5 5600 + Gigabyte Mainboard MC12-LE0 Re1.0 die funkt. zumindest bei mir;
Kingston;
KTL-TS426E/16G
KSM32ED8/16MR
KSM32ED8/16HD


Samsung;
M391A2G43BB2-CWEQ
[image]

Zuletzt bearbeitet:
Am besten nur aus der zugelassenen Liste von Gigabyte oder auch andere Module möglich?
Ich habe z.B. einfach die Module genommen, die ich in meiner Ram-Kiste vorrätig hatte. Da ist glaube ich nichts davon in der QVL. Samsung/Hynix/Micron. Die größten leider nur 16 GB, aber dafür for free.
64 GB gesamt sollte für so einiges reichen
die identische Menge an Speichervolumen vorhanden ist und somit auch Chips ?
Ganz einfach. Die Anzahl der Chips bestimmt den Verbrauch. Nimmst du älteren RAM mit geringerer Kapazität der einzelnen Chips, hast du trotzdem einen höheren Verbrauch.
Abgesehen davon haben neuere Die Revisionen durch die bessere Fertigungstechnik einen nochmals geringeren Verbrauch, was bei 4x32 GB durchaus ins Gewicht fällt.
Man müsste Datenblätter anschauen, aber zig Watt Unterschied sind es trotzdem nicht.

Wie möchte man denn am effektivsten und sinnvollsten weitere SATA-Ports in das System bringen?
Aktueller (relevanter) Stand:
Ryzen 5 Pro 4650G, 5x D3-S4510 SSDs. Frei sind also ein SATA-Port auf dem Board, der M.2- und beide PCIe-Ports.
Mind. 2 HDDs, vielleicht sogar 4, sowie mind. 4 weitere SSDs sollen verbaut werden. Hat da jemand einen Tipp für mich? Danke sehr.

Grüße

Welches OS und was soll auf die Datenträger / wie sind die Performanxe-Ansprüche?

Tendenziell nen Broadcom/LSI HBA entweder im x16 oder halt x4 Slot.

Kurzer Zwischenstand zu meinem Setup:



  • Ryzen R5 5600
  • 2 x 8 GB Kingston DDR4-3200 ECC
  • beQuite! Dark Rock Advanced*
  • beQuite! 400W Bronze PSU
  • 2 x 3 TB Toshiba SATA-HDDs
  • 2 x Samsung 840 Pro SATA-SSD
  • Corsair Obsidian 900D Miditower (schallgedämmt)
  • 3 x Gehäuselüfter (1 x 120 mm back / 2 x 140 mm front)
  • OS: Xpenology mit DSM 7.2.x
Bisherige Nutzung:
  • Simpler Backupserver von einem Synology DS920+ über Hyperbackup
  • Enshrouded dedicated Gameserver in einem Docker Container
Das System zieht Idle in etwa 40W. Den "Last" Verbrauch habe ich bisher noch nicht gemessen.

*Der Dark Rock Advanced ist schon älter und hat keinen AM4 Sockel Support. Ich hab daher einen Adapter konstruiert und im 3D Drucker gedruckt. Falls jemand Interesse hat

Ist bei 4x16 GB von einer höheren Stromaufnahme auszugehen als bei 2x32 GB? Oder kommt es aufs gleiche hinaus weil die identische Menge an Speichervolumen vorhanden ist und somit auch Chips ?
Wird schon mehr sein, wobei mir beim Upgrade von 64gb auf 128gb nix aufgefallen wäre. Hab nicht explizit gemessen, könnte man mal machen, mag aber nicht rebooten :d... Klar wird der RAM warm und braucht daher auch Strom, ich denke aber, es spielt eine untergeordnete Rolle.

Ich würde aber in deinem Fall 2x32gb nehmen.... weil im Zweifelsfall 2er Bestückung immer besser ist als Vollbestückung, zudem bleibt dir noch Luft nach oben.

RAM benötigt jetzt nicht soviel Strom, dass ich mir Gedanken machen würde…
Einfach immer Max Ausbau 😁

Ich muss mal schauen ob SATA SSD vs. NVME für TrueNAS Scale OS disk irgendeinen Unterschied macht… Habe noch eine alte 128GB SSD in meiner Box „gefunden“…

Andere Frage (leicht off-topic):
Ich habe 5x 4TB SAS HDDs gebraucht gekauft (50€) - 2 HDDs werden erkannt mit 0 MB Speicherplatz und eine wirft Fehler im LONG Smart Test aus.
2x HDDs sind laut LONG Test ok (75k Stunden auf der Uhr): Gibt es weitere sinnvolle Diagnose Tools ob die beiden HDDs ok sind?

Ich habe noch 4x 4TB SATA hier und Ziel ist ein „günstiges“ RAIDZ2, oder RAIDZ3 mit 32TB Nettokapazität (10, oder 11 4TB HDDs).
Ich habe einen HBA drin (HP H220) mit SAS Backplane für insgesamt 8x SAS Drives.
Dazu noch die 6x SATA vom Mainboard

P.S. der Verkäufer sendet mir noch mal 4x 4TB gegen Versandkosten.

Zeigt her eure Boards ?
Na gut...
Mein zweiter ;-)
Also eigentlich mein erster, das andere Board wird zum Spare degradiert (wenns mal läuft ;-)
Ich hab im Kruschelkeller von meinem Papa noch ein Gehäuse (incl Netzteil und ein paar Lüfter) gefunden, wie praktisch !

  • Ryzen 3600 (AMD Stock Lüfter)
  • 4 x 16 GB Crucial DDR4-2133 Non-ECC
  • 1 x Samsung 256gb NVMe on-board
  • 4 x 16GB Optane (an Asus Hyper V1)
  • 4 x 5 TB SATA-HDDs
  • OS: wahrscheinlich ProxMox (um irgendwann den momentanen ESXi zu ersetzen)
Warum hab ich da eigentlich 2 Stromkabel ? Hat das andere Netzteil nicht...
Ich hab wohl schon lange nicht mehr gebastelt...

Und schon das nächste Problem:

Flashen von BMC ging gut, BIOS nicht.
Jetzt setz ich dann doch mal die CPU und RAM ein.
A1 = 2. Slot von unten (auf meinem Bild), richtig ?

Und dann zu meinem eigentlichen Problem, die Installation !
Für was kann ich denn so ein Optane-NVMe-R0-Array überhaupt benutzen ;-)
Hat ProxMox ZFS ? Evtl. als L2Arc ?
Oder lieber für ne ultraschnelle VM ?
Ich hätte jetzt (über die Jahre gesammelt ;-) alle Brocken zusammen um irgendwie was "schönes" draus zu bauen.
Und ein Umzug ESXi->ProxMox steht eh mal irgendwann an...
Ich glaube dazu mach ich mal einen anderen Thread auf "[LuxusProblem] Server installation".

Ich muss mal schauen ob SATA SSD vs. NVME für TrueNAS Scale OS disk irgendeinen Unterschied macht… Habe noch eine alte 128GB SSD in meiner Box „gefunden“…
imho nein... aber wer weiss.
Für was kann ich denn so ein Optane-NVMe-R0-Array überhaupt benutzen ;-)
Das wollte ich dich auch schon fragen...

Lass mich raten, du hast einfach irgendwas zusmammen gesammelt und gekauft, um was lustiges zu bauen - aber eigentlich brauchst du gar nix. Richtig? :d

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
