[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

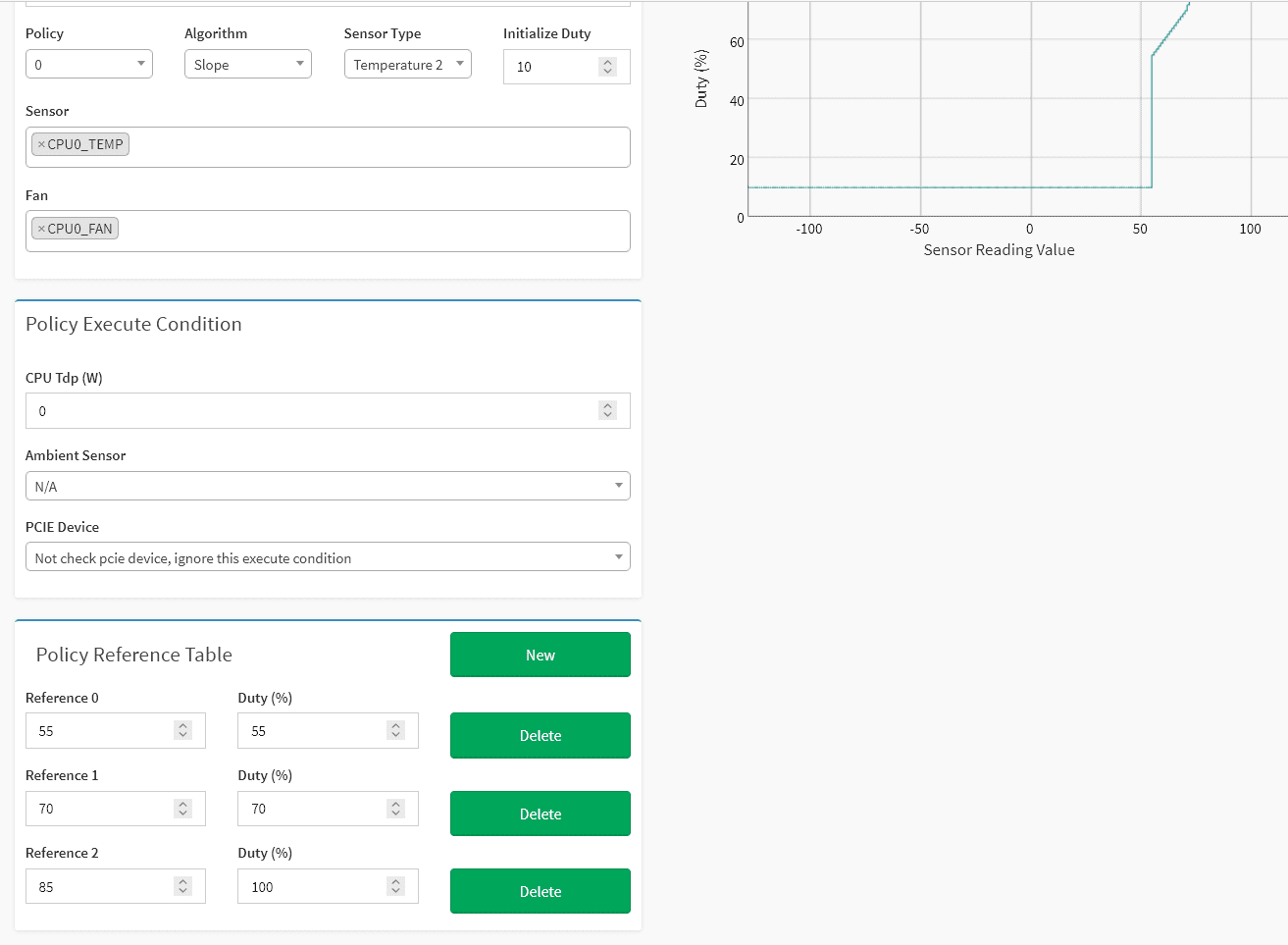

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
Falls du damit das Passwort beim Login ins MegaRAC-BMC-Interface meinst, kann ich das (Firefox 124.0.2) nicht bestaetigen - das copypastarea ich immer.

Unter Edge und Chome geht bei mir nur manuelle eintippen. Kein Plan wieso - überall sonst geht copy/paste.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Bei mir geht copypaste auch mit Chrome.

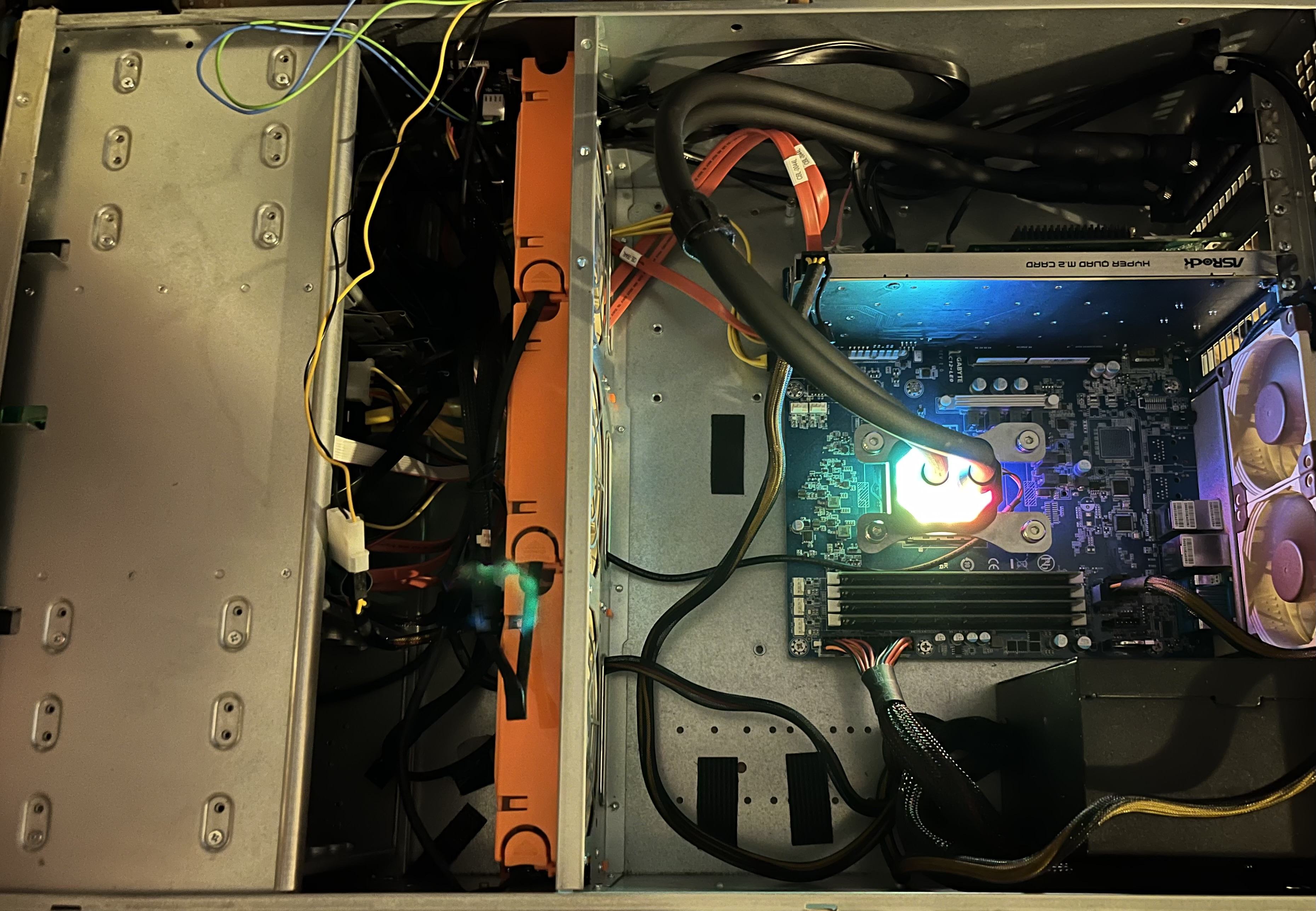

Temps mit dem neuen Block waren unter Last ca. 15 Grad besser (75 Grad statt 90).
Die Kühlung ist ja wirklich wörtlich cool !
Hab mich ans Wasser nie so ran getraut.
Mein Desktop steht auch unter Wasser, hab ich aber komplett montiert und befüllt gekauft ;-)

Ich komm mit Board 1 erstmal nicht weiter, immer noch kein Bild.
Das andere probier ich mal irgendwann aus, bin gerade etwas bastel-müde...

Wäre schon schön wenn hier weiter über die 5950x-Versuche berichtet wird.
Falls das stabil zu machen ist, zieh ich evtl. wirklich meinen VM-Server um (wenn er irgendwann mal booten sollte).
Beitrag automatisch zusammengeführt:

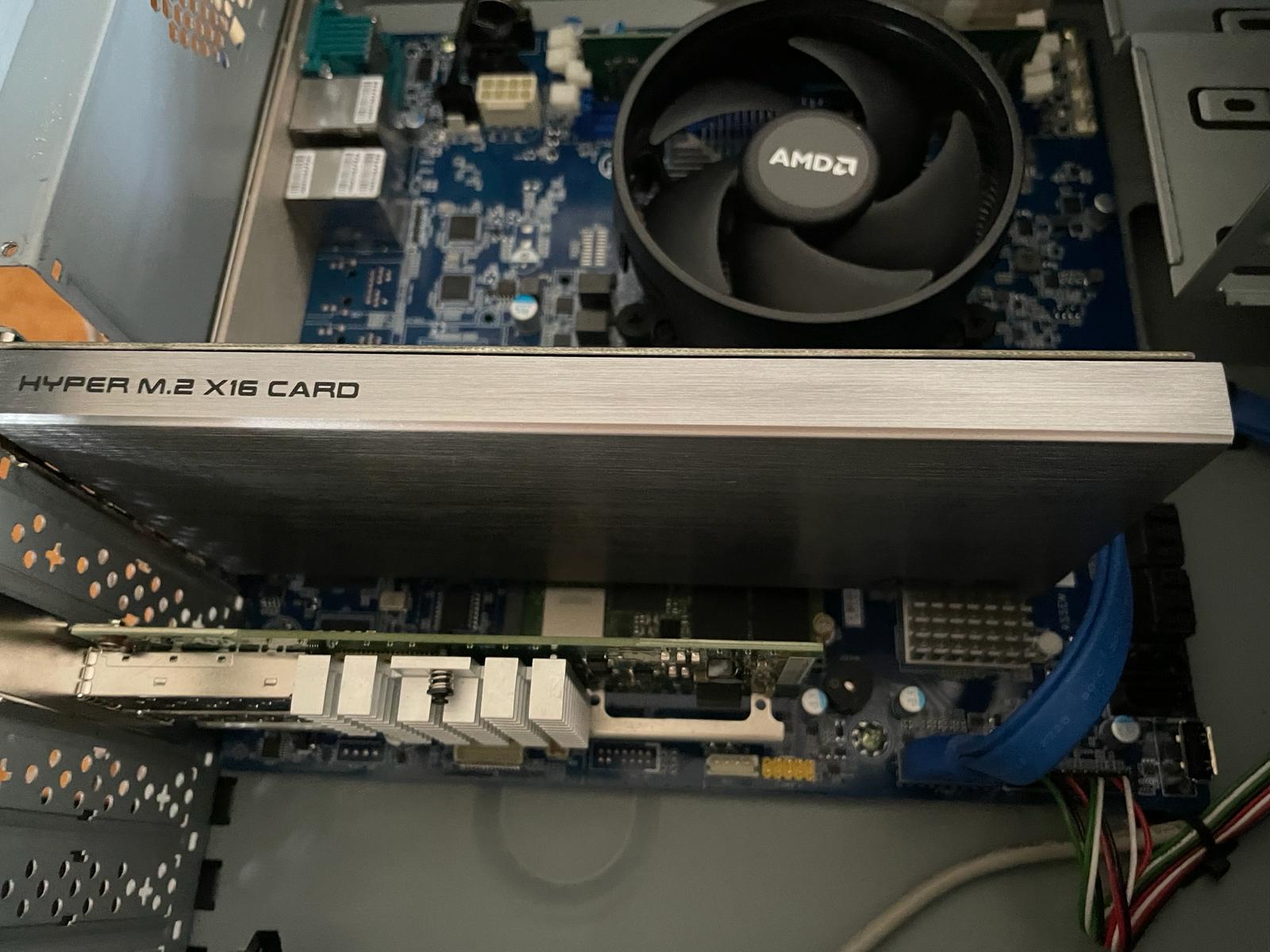

Mein (nicht laufender) Server.
Oben eine 4-4-4-4 NVMe Karte (mit 4*16GB Optanes, mal zum Spielen/Testen).
Unten eine 10G dual SFP+ Karte.

Zuletzt bearbeitet:
Genau das ist meine Überlegung. Von ~120W runter auf um die 60 wäre ja schon was. Dann noch das 100Gbit-Netz einmotten und ich wäre geradezu sparsam unterwegs.

Aktueller Ausbau: MC12, 5950X, 4x16GB 2400er ECC RAM (lag halt noch rum), 1x1TB Samsung SM/PM8xx im m.2, 4x1TB Samsung 980Pro im Asus Hyper-x, 10Gbit Emulex Dual-SFP+. Beim nächsten Reboot kommen noch 2x 4TB 870 EVOs als Mirror-Pärchen rein.

Ach, und RGB vom Block musste dann irgendwie doch noch angeschlossen werden…


Ich war gestern seit vielen Jahren mal wieder bei Ali unterwegs, wollte mal nach dem Jonsbo N4 schauen.
~100€ wär ja fast ok, aber >90€ Porto ?!?

Ach, und RGB vom Block musste dann irgendwie doch noch angeschlossen werden…
Also wenn RGB, dann machs doch gleich richtig !

Kostet auch weniger als 700€ ;-)

Ich hatte auch kurz überlegt das Storage wieder zu integrieren (vor dem Qnap hatte ich ne TrueNas-Storage-VM mit eigenem HBA), aber das NAS bleibt erstmal.
Da wäre sowas ganz nett gewesen (~350€):

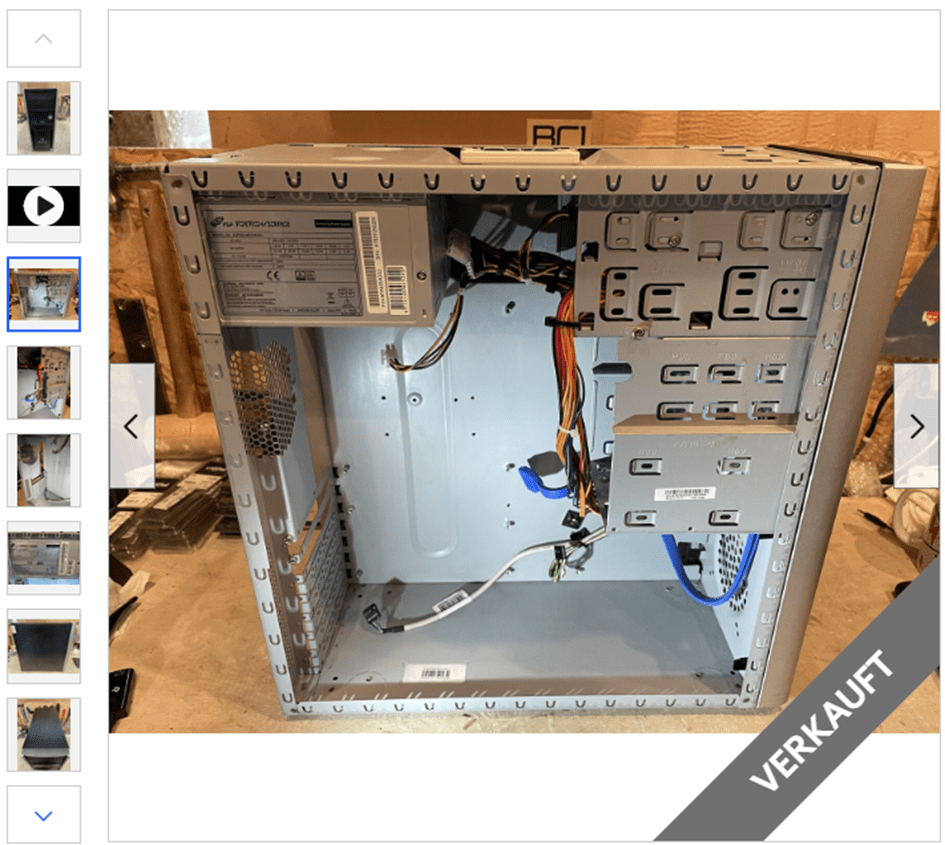

Ich hab das (22,50€ inc 350W und Porto):


Naja, mein Ausflug zu Ali war dann kein Gehäuse, sondern eine billige SSD fürs Laptop und eine noch billigere Drohne ;-)

Ich war gestern seit vielen Jahren mal wieder bei Ali unterwegs, wollte mal nach dem Jonsbo N4 schauen.
~100€ wär ja fast ok, aber >90€ Porto ?!?
Normal, ab Juni dann beim Käsekönig.

@tcg: sag doch was. Ich hätte hier noch‘n hübsches Supermicro-Towercase mit 500W und 4x Hotswap stehen. Oder ein Silverstone mit 8x Hotswap. Stauben gerade auch nur voll…

Glaub sowas:


Warum dies? Im Übrigen, wer das Board so mit NVMes vollhaut, wird vermutlich auch noch eine 10Gb-NIC einbauen wollen und schon passt diese Milchmädchenrechnung nicht mehr.
..ich setze auf 2,5GBit NIC switche, das reicht für die Platten und 5GBit NIC geben in den Bewertungen oft ein schlechtest Licht, meist zu heiß oder zu durstig, mal abwarten, was dieser M.2 so für Bewertungen einhamstert; https://www.amazon.de/dp/B0C1PDBKRP/?coliid=I12TRL82B454CA&colid=W8MC4AKOGLWL&psc von 10GBit NICs reden Wir besser gar nicht erst, hier wäre allemal die gemochten Mellanox ConnectX-3 direkt per Kupfer eine Wahl, für eben für Direktverkabelung. Hat schon einen Grund, weshalb meine Dell Intel X540-T2 herumgammeln,. da müsste erstmal der Lüfter ausgetauscht werden.. und abstufen auf 5/2,5Gbits können die auch nicht.

Ich habe gerne eines auf Reserven, eines davon kommt in eine Gamingkiste, und davon ab, bin ich am testen wie viel schlechter nun bitte die AM4 APU Lösung im Vergleich zu meinen beiden ASRock Rack C246 WSI einmal mit i3 8100 und eben i3 9350k in Jellyfin ausfällt mit Ihrer UHD Graphics 630.

NVMes sind pro GB günstiger als S-ATA und fressen auch im Leerlauf weniger Saft, somit ergibt es Sinn, daraufzusetzen, und als Gaming Kisten oder für flotte IOPS ist auch nicht zwangsläufig 10GGBits bis nötig. Es kommt halt immer auf das Vorhaben an.

Zuletzt bearbeitet:
Bin ich eigentlich allein mit dem Phaenomen, dass mein Board im SEL (System Event Log) des BMC die ganze Zeit ueber (so lange der Host halt on ist) Fehlermeldungen/Warnings dieser Form hier loggt:

Code:
 155 | 04/06/24 | 16:11:52 UTC | Voltage #0x46 | Lower Critical going low  | Asserted
 156 | 04/06/24 | 16:11:56 UTC | Voltage #0x46 | Lower Critical going low  | Deasserted
 157 | 04/06/24 | 16:11:56 UTC | Voltage #0x46 | Lower Non-critical going low  | Deasserted
 158 | 04/06/24 | 16:28:07 UTC | Voltage #0x46 | Lower Non-critical going low  | Asserted
 159 | 04/06/24 | 16:28:07 UTC | Voltage #0x46 | Lower Critical going low  | Asserted
 15a | 04/06/24 | 16:28:09 UTC | Voltage #0x46 | Lower Critical going low  | Deasserted
 15b | 04/06/24 | 16:28:09 UTC | Voltage #0x46 | Lower Non-critical going low  | Deasserted
 15c | 04/06/24 | 16:32:32 UTC | Voltage #0x46 | Lower Non-critical going low  | Asserted
 15d | 04/06/24 | 16:32:32 UTC | Voltage #0x46 | Lower Critical going low  | Asserted
 15e | 04/06/24 | 16:32:36 UTC | Voltage #0x46 | Lower Critical going low  | Deasserted
 15f | 04/06/24 | 16:32:36 UTC | Voltage #0x46 | Lower Non-critical going low  | Deasserted
 160 | 04/06/24 | 16:34:23 UTC | Voltage #0x46 | Lower Non-critical going low  | Asserted
 161 | 04/06/24 | 16:34:23 UTC | Voltage #0x46 | Lower Critical going low  | Asserted
 162 | 04/06/24 | 16:34:27 UTC | Voltage #0x46 | Lower Critical going low  | Deasserted
 163 | 04/06/24 | 16:34:27 UTC | Voltage #0x46 | Lower Non-critical going low  | Deasserted
 164 | 04/06/24 | 16:37:18 UTC | Voltage #0x46 | Lower Non-critical going low  | Asserted
 165 | 04/06/24 | 16:37:18 UTC | Voltage #0x46 | Lower Critical going low  | Asserted
 166 | 04/06/24 | 16:37:24 UTC | Voltage #0x46 | Lower Critical going low  | Deasserted
 167 | 04/06/24 | 16:37:24 UTC | Voltage #0x46 | Lower Non-critical going low  | Deasserted
 168 | 04/06/24 | 16:37:44 UTC | Voltage #0x46 | Lower Non-critical going low  | Asserted
 169 | 04/06/24 | 16:37:44 UTC | Voltage #0x46 | Lower Critical going low  | Asserted
 16a | 04/06/24 | 16:37:49 UTC | Voltage #0x46 | Lower Critical going low  | Deasserted
 16b | 04/06/24 | 16:37:49 UTC | Voltage #0x46 | Lower Non-critical going low  | Deasserted
 16c | 04/06/24 | 16:38:13 UTC | Voltage #0x46 | Lower Non-critical going low  | Asserted
 16d | 04/06/24 | 16:38:13 UTC | Voltage #0x46 | Lower Critical going low  | Asserted
 16e | 04/06/24 | 16:38:19 UTC | Voltage #0x46 | Lower Critical going low  | Deasserted
 16f | 04/06/24 | 16:38:19 UTC | Voltage #0x46 | Lower Non-critical going low  | Deasserted

(Output ist ein Exzerpt von `ipmitool sel list`.) Voltage #0x46 ist VCore. Auch im BMC-Webinterface finde ich das als "Voltage Events" im Logging wieder. Besonders interessant waeren fuer mich Datenpunkte von Leuten mit APUs.

Das System ist trotz dieser Warnungen stabil, 24h+ prime95 usw. kein Problem. Wenn jemand einen Tipp hat, wie ich diese Meldungen zumindest aus dem SEL kriegen kann, waere ich sehr dankbar.

Also DIESE Warnung hatte ich noch nicht. :d

Ich war gestern seit vielen Jahren mal wieder bei Ali unterwegs, wollte mal nach dem Jonsbo N4 schauen.
~100€ wär ja fast ok, aber >90€ Porto ?!?
ich hab bei ali inkl fracht ca.141€ fürs n4 bezahlt. war nen launch angebot von jonsbo 91 + 50 fracht. kam auch netterweise 9 tage früher als angekündigt.

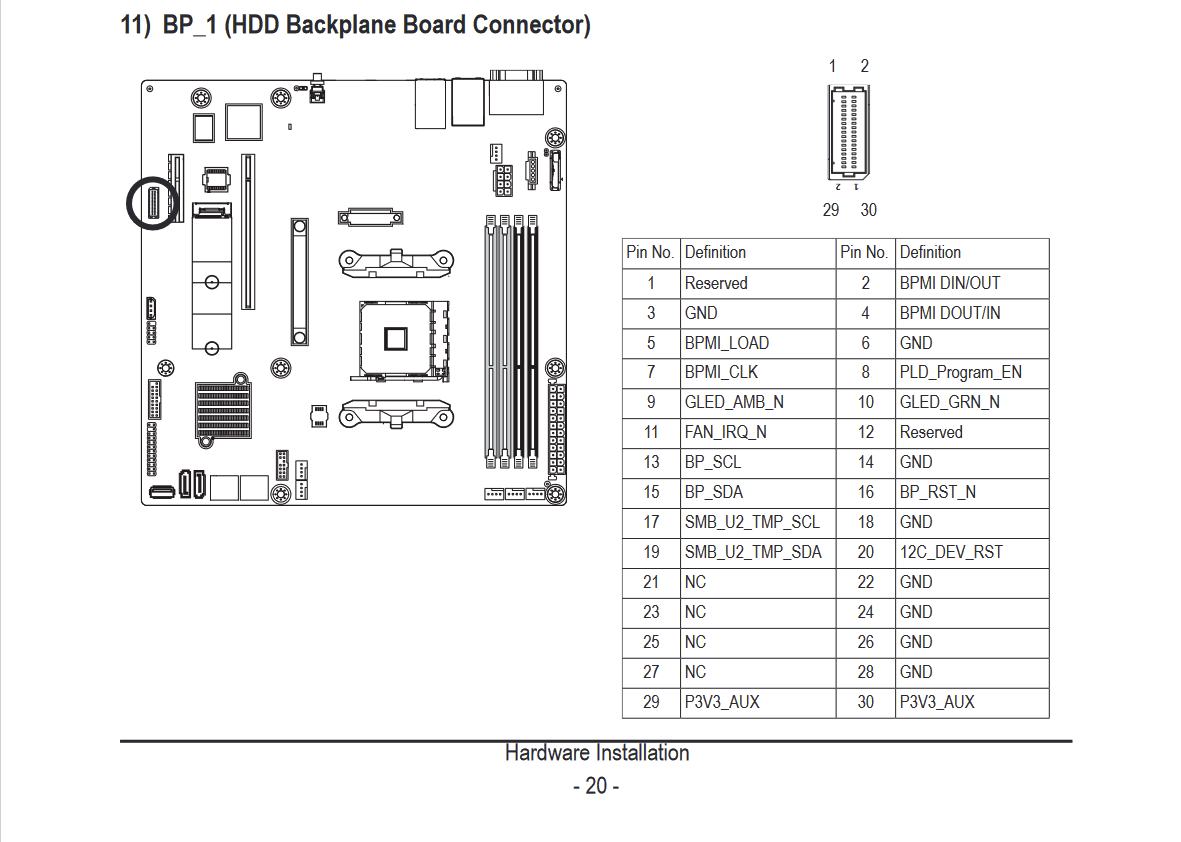

Weiß jemand was genau der "1 x Backplane board header" für ein Anschluss ist?
Leider hält die Anleitung sich auch sehr mit Details zurück....


Oh, Mix&Match mit dem lustigen PCIe x16 zu x8x4x4 (2x M.2) Adapter von den Chinesen? Könnte spannend sein.
Bissl teuer halt, diese Aquantia Karten bekommt man imho unter 100€ als PCIe.
Finde es aber gut so den Slot effizient zu nutzen, 2*NVMe fur unRAID als Cache, und noch 8 Lanes für ne Graka u.a. auch ob die Problematik mit dem Durchreichen von APUs zu umgehen ( weiß nicht ob das aktuell noch der Fall ist). Muss noch in Erfahrung bringen was die kleinen Intel ARCs 310/380 rein beim dec/enc. so verputzen, für AV1 gibt es halt sonst nichts sinnvolles aus P/L Sicht. Und auf AM5 wechseln auf die beiden Ryzen APUs ohne ECC, nicht mein Ding.

Eigentlich könnte das PCIe 3.0 x1 M.2 für diesen Netzwerkadapter auch noch reichen. So mit Overhead und so? Wenn mans nicht aufs Maximum ausreizen will? Weiss nicht, wie gut die Switches da sind.

Was ist momentan wohl die Kombi als CPU um mit ECC RAM und möglichst stromsparend im idle unterwegs zu sein?

Ein Monolith, also irgendne APU bis hin zum 5500. Wenn offiziell mit ECC Support, ne Pro APU.

Anwenden tun es auch eigentlich alle chiplet Ryzen (d.h. alle außer non-Pro APU und APU-basierte wie der 5500) - aber eben nicht offiziell.

Zuletzt bearbeitet:
Anwenden tun es auch eigentlich alle Ryzen - aber eben nicht offiziell.
Nein, APUs ohne "PRO" im Namen unterstuetzen tatsaechlich kein ECC-DIMM mit aktivem ECC. Gleiches gilt auch fuer die APUs mit deaktivierter iGPU (Ryzen 5500 z. B.).

Gut zu wissen, danke für die Info.

Dann kommen ja eigentlich nur der 4650g oder 5650g in Frage.. welcher von denen verbraucht am Ende weniger unter idle/leichter Last

Ich habs hier im Thread bereits von einem User gelesen, aber da es irgendwie sonst nicht thematisiert wird:

Funktioniert die Lüftersteuerung für 3-Pin Lüfter wirklich nicht? Muss da zwingend ein PWM-Lüfter angeschlossen werden?

Ich kann nämlich im BMC einstellen was ich will, die Gehäuselüfter drehen die ganze Zeit mit 100 %.

Nein, APUs ohne "PRO" im Namen unterstuetzen tatsaechlich kein ECC-DIMM mit aktivem ECC. Gleiches gilt auch fuer die APUs mit deaktivierter iGPU (Ryzen 5500 z. B.).
Völlig korrekt, ich war zu kurz gesprungen. Alle "normalen" (non-APU) Ryzen unterstützen ECC - solche verkappten APUs wie der 5500 auch nicht. Hab's mal oben korrigiert.

Ja, war bei mir auch so. PWM ist Pflicht, wenn man die Lüfter steuern will.

Also selbst der CPU Lüfter mit PWM ist völlig unbeeindruckt von den Einstellungen im BMC. Egal was ich einstelle, das Ding läuft immer mit 450 RPM.




Ich stell mich normalerweise nicht blöd an, aber hier bin ich echt überfragt.

(bestätigt übrigens meine Meinung das Gigabyte Boards allesamt sehr "eigen" sind)

Mit einem Wert von -128 kann das nicht funktionieren.
PWM funktioniert einwandfrei, zu normalen 3 PIN Lüftern kann ich nichts sagen.

Also selbst der CPU Lüfter mit PWM ist völlig unbeeindruckt von den Einstellungen im BMC. Egal was ich einstelle, das Ding läuft immer mit 450 RPM.
Also bei mir sieht es so aus und funktioniert wie erwartet.


Ich hab für jeden meiner 3 Lüfter eine eigene Policy (0/1/2) angelegt, Sensor ist immer "CPU0_TEMP", dann unter "Fan" jeweils CPU0_FAN / Sysfan1 / Sysfan2. Im Bild die Werte für Policy 0 (den CPU Fan). Praktisch bedeutet das der CPU-Lüfter startet mit der Minimalgeschwindigkeit und bleibt so bis die CPU 55° erreicht, dann geht der Lüfter auf 55 %, bei 70° auf 70% und bei 85° volles Rohr.

Man kann das beliebig verfeinern mit mehr Stufen, aber mir reicht das so und funktioniert auch.

Ich bin positiv überrascht und werde mein X470D4U ersetzen, da mit 4650G einfach stromsparender bei gleicher Leistung. Perfekt für einen „normalen“ Home Fileserver.

Sobald meine 2x Optane da sind und der Backup Server steht, werde ich den 24/7 neu aufbauen:

MC12-LE0
4650G @ 35W mit Boxed Kühler
128GB ECC RAM
X710-DA2
256GB NVME für OS - TrueNAS Scale
2x Optane 118GB für special vDev (Metadata) - small block size=16K (in Asus Hyper M.2)
4x 16TB HDD als striped mirror (Movies, Pictures, Music datasets: Record size = 1M)
19 Zoll Rackmount (Unykach)
750W NT

Ziel: Stromsparender SMB Fileserver mit vernünftigen Übertragungsraten mit 10GBit 😁

Ich habe gerade mal testweise 2x Micron 7300 Pro 960GB Enterprise SSD mit PLP aus dem Server rausgenommen: 60W statt 76W... Und ich habe noch zwei drin....
Also auch Achtung bei den SSDs wer stromsparen möchte... Haette ich nicht erwartet...

Also bei mir sieht es so aus und funktioniert wie erwartet.

Anhang anzeigen 988702
Ich hab für jeden meiner 3 Lüfter eine eigene Policy (0/1/2) angelegt, Sensor ist immer "CPU0_TEMP", dann unter "Fan" jeweils CPU0_FAN / Sysfan1 / Sysfan2. Im Bild die Werte für Policy 0 (den CPU Fan). Praktisch bedeutet das der CPU-Lüfter startet mit der Minimalgeschwindigkeit und bleibt so bis die CPU 55° erreicht, dann geht der Lüfter auf 55 %, bei 70° auf 70% und bei 85° volles Rohr.

Man kann das beliebig verfeinern mit mehr Stufen, aber mir reicht das so und funktioniert auch.

Muss man das System neu starten, damit die Werte übernommen werden? Hab deine Werte mal übernommen und es hat sich rein gar nix geändert. Laut Sensoren (und gehörter Lautstärke) drehen die Lüfter weiterhin mit der selben Geschwindigkeit.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
