[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
RAM wechselt man nie. Bei ECC hast ja normal keinen Stress.

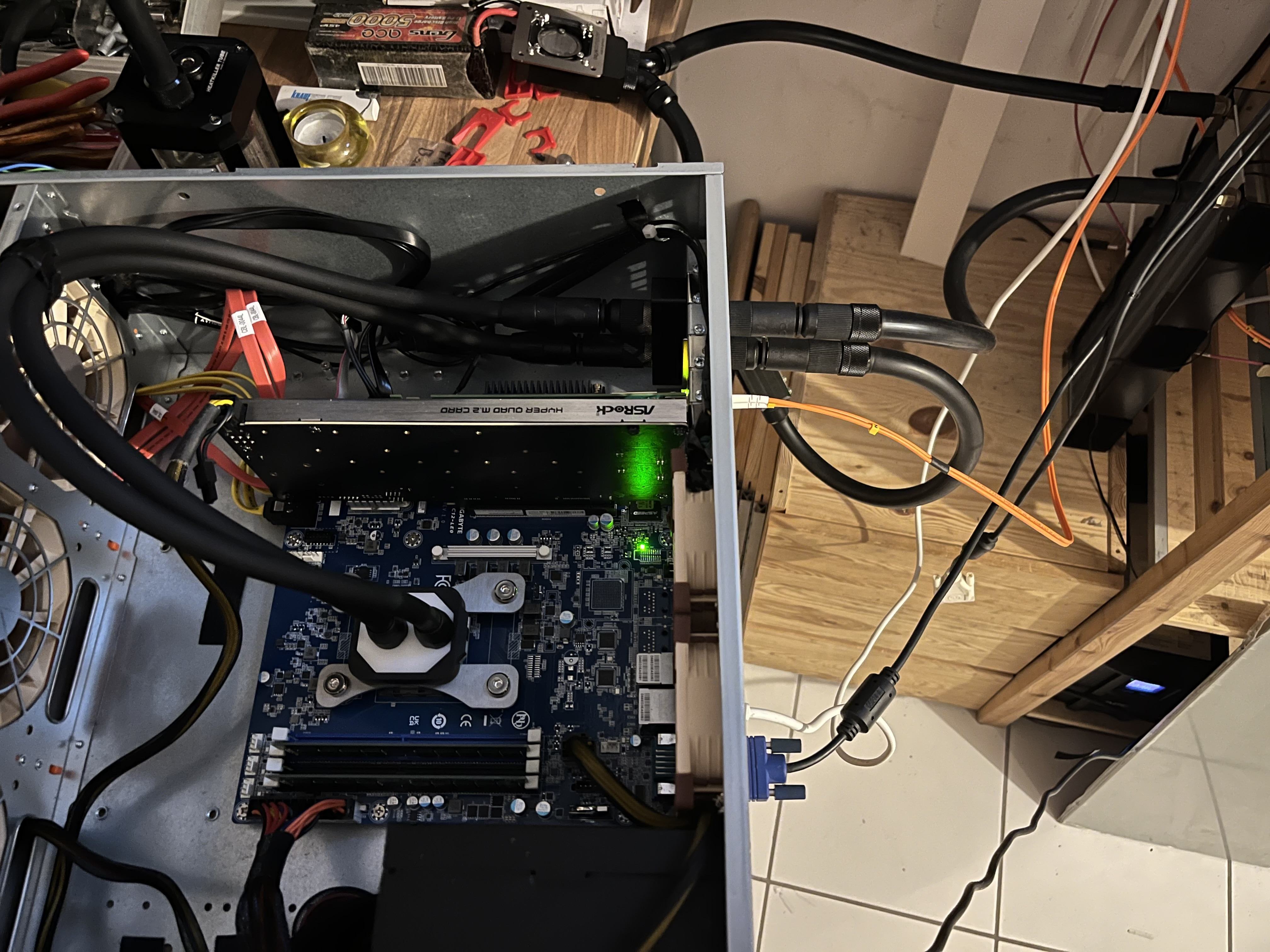

Ich würd ihn hoch drehen, PCI Karte kurzschließen ist Mist :d...

Luftleitding brauchst eigentlich nicht. Hecklüfter rein der sich ab Gehäusetemperatur XX aufdreht, wsl. ist eh vorn einer vor den HDDs, den würd ich möglichst langsam laufen lassen, so dass es für die HDDs gerade reicht.
Solang du keine 2 Micron 7400 pro auf diesen Chinesenadapter schnallst, brauchst dir da nicht viel Gedanken machen, meine ich. Selbst wenn, mit Kühler nach oben könntest sogar noch ne Heatsink drauf machen.


Das einzige ist, dass der komische Adapter eigentlich eine sinnvolle Slotblech-Halterung bekommen sollte.
Man sollte dafür ne Blende 3d-Drucken, im Idealfall so, dass man ne Low-Profile PCIe Karte nachstecken kann.
Wäre ein nettes Projekt, das wir fürs Forum gesondert "entwickeln " sollten.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ist es eigentlich jemandem gelungen, sich auf dem Megarac Controller per SSH einzuloggen? Der Service ist ja offen bzw. lässt sich auch deaktivieren/aktivieren. Bei den Usern kann man auch einen SSH Pub Key hinterlegen, aber einloggen funktioniert einfach nicht. Kann auch in der Dokumentation wenig bis gar nichts dazu finden, ob das möglich ist - aber dann ist unklar, warum der Service offen ist bzw. sich auch de- bzw. aktivieren lässt.

Aber ja, x8x4x4 hat man mit den beiden dann auch. Aber 3 von 4 Slots auf der Hyper M.2 oder einer 4x U.2 Karte gehen ja trotzdem... is jetzt nicht DER Beinbruch denke ich.
Wenn bräuchte ich wohl auch eh mehr SATA-Anschlüsse, als weitere m2. Den einen auf dem Board werd ich wohl für ZFS-Cache verwenden. Der Rest an Speicher kommt von SSDs.
Thermalright AXP90-53
Danke, der ist es nun auch für den 4650G geworden. Der SI-100 stand noch zur Wahl, aber bei dem Gehäuse habe ich von vorn nach hinten einen Airflow mit den beiden Kühlern. Da würde der SI-100 wegen der Bauhöhe genau im Weg sein. Über den AXP zieht die Luft aber drüber. Vermute ich mal als vorteilhafter. 👍

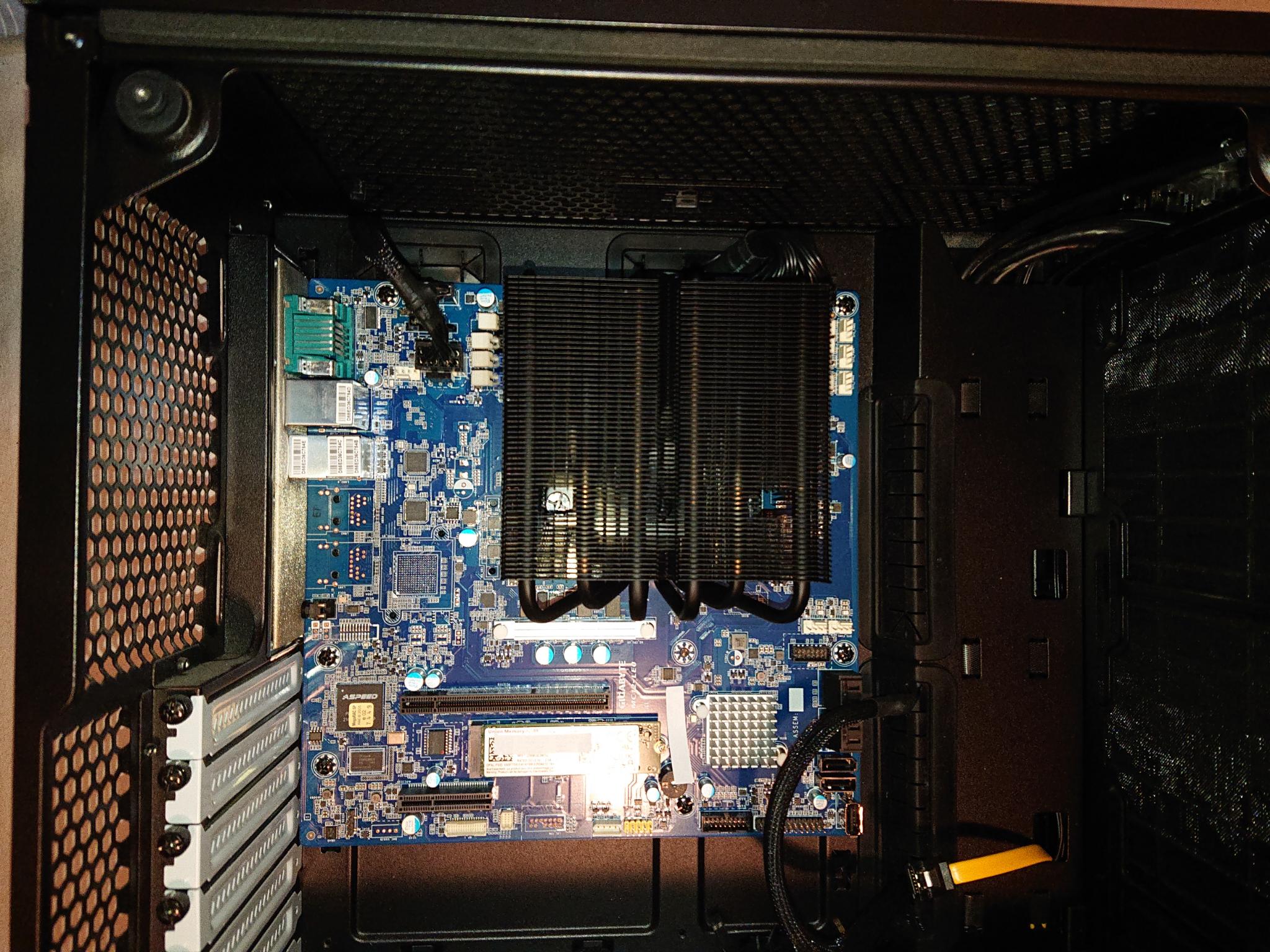

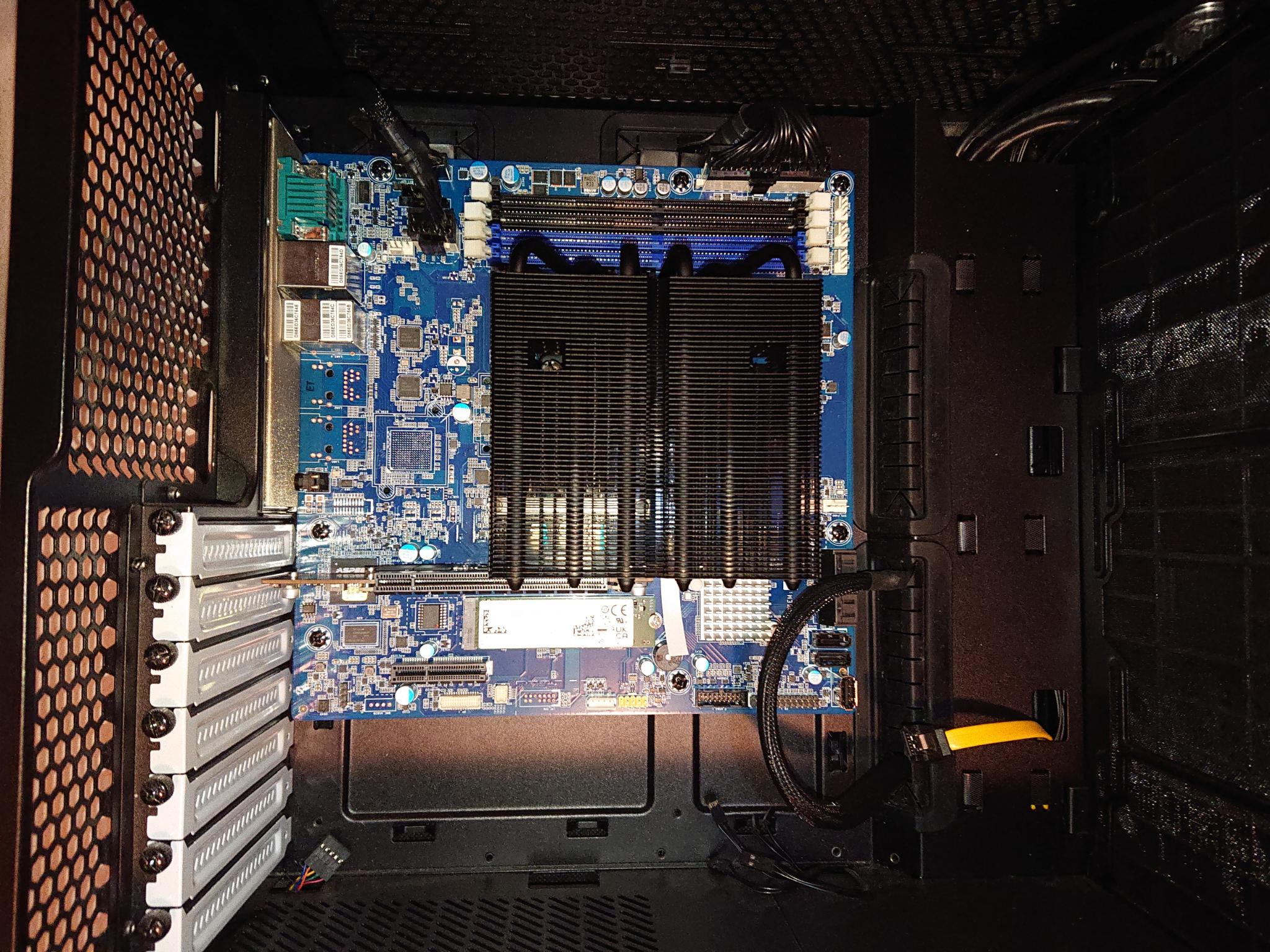

Ich kann mich nicht entscheiden mit der Ausrichtung des CPU Kühlers:unsure:
Kenne das Problem....
Finde es furchtbar, das Gigabyte den Sockel gedreht hab. Hatte da auch viel Spaß mit -.-

Habe mich dann für den be quiet! Shadow Rock LP entschieden, da ich auch eine ASUS Hyper M.2 X16 Gen 4 Cardim obersten PCIE Slot habe.
Allerdings komme ich so auch nicht mehr an den RAM um diesne zu tauschen, falls etwas kaputt geht. Wirklich bedauerlich, das kein Tower so wirklich passt und die abwärme nach hinten abführt sondern immer nach unten zur PCIE Karte.

Welche CPU hast du bei dem System verbaut?

Ich würde beim nächsten mal den flachen Gelid Kühler verbauen dann hat man keine Probleme, funktioniert wohl nur bei den kleineren CPUs gut.

ZFS-Cache verwenden
Der hat nur PCIe 3.0x1.
Steck lieber mehr RAM. Wobei du mehr als 32gb zfs cache (also wenn du 64 steckst) nicht merken wirst... ist meine Erfahrung und meint auch gea hier im Forum.

Billige Sata Chips gibts ja genug.

  • Danke
Reaktionen: scs
Ist es eigentlich jemandem gelungen, sich auf dem Megarac Controller per SSH einzuloggen? Der Service ist ja offen bzw. lässt sich auch deaktivieren/aktivieren. Bei den Usern kann man auch einen SSH Pub Key hinterlegen, aber einloggen funktioniert einfach nicht. Kann auch in der Dokumentation wenig bis gar nichts dazu finden, ob das möglich ist - aber dann ist unklar, warum der Service offen ist bzw. sich auch de- bzw. aktivieren lässt.
Nein, das mag bei mir weder mit Passwort-, noch mit Pubkey-Auth funktionieren. Aus Erfahrung mit artverwandten ASpeed-BMCs kann ich sagen, dass du von der resultierenden Shell vermutlich nicht viel Mehrwert haettest... Aergern tut es mich trotzdem, dass das offenbar verbugt ist.


Was mir auch noch negativ aufgefallen ist: Ich kann das generierte Schluessel- bzw. Zertifikatsmaterial fuer TLS/HTTPS weder auf dem BMC-Host neu machen lassen, noch (und das ist wesentlich schlimmer) selber welches hochladen. Kann das jemand hier nachvollziehen? BMC-FW ist aktuell (12.61.17 Nov 1 2023 18:07:26 CST).

Falls der Datenpunkt noch fuer jemanden interessant ist, will ich es auch festgehalten haben: Ich hab einen Ryzen 5 PRO 5650 mit 2x16GB SR ECC UDIMM auf 3200MHz (https://poweredbymushkin.com/Home/index.php/catalog/memory/proline/item/1533-mpl4e320nf16g18) und 2x 2TB Lexar NM790 (https://www.lexar.com/de/product/lexar-nm790-m-2-2280-pcie-gen-4x4-nvme-ssd/) via ASRock RB4M2 (https://www.asrockrack.com/general/productdetail.asp?Model=RB4M2#Specifications)in meinem Boad, und messe mit zwei 140mm Lueftern von Arctic (https://www.arctic.de/P14-PWM-PST/ACFAN00125A) im Case und einem alten AMD Wraith auf der CPU knapp 17W im Leerlauf unter Debian 12 direkt an der Steckdose. PSU ist ein altbewaehrtes be quiet! 300W System Power 9 (iirc).

Nein, das mag bei mir weder mit Passwort-, noch mit Pubkey-Auth funktionieren. Aus Erfahrung mit artverwandten ASpeed-BMCs kann ich sagen, dass du von der resultierenden Shell vermutlich nicht viel Mehrwert haettest... Aergern tut es mich trotzdem, dass das offenbar verbugt ist.

Naja, ich hatte wenigstens die Hoffnung, dass ich die Kiste ggf. darüber einschalten/ausschalten könnte. IPMI von Extern ist ja scheinbar auch nicht offen, darüber wäre es ja sonst auch gut gegangen... Aber sieht wohl schlecht aus, schade

Einschalten geht doch über ipmotool. Wurde hier im Thread irgendwo erwähnt.
Das Teil versteht doch auch Redfish. Irgendwie geht es doch darüber 🤷‍♂️

Per Redfish (HTTP(S) API zum System Management) kann man das via curl so machen, wenn man BMC_USER_NAME, BMC_USER_PASSPHRASE und BMC_IP_ADDR entsprechend einsetzt:

Code:
#  power on
curl --user BMC_USER_NAME:BMC_USER_PASSPHRASE https://BMC_IP_ADDR:443/redfish/v1/Systems/Self/Actions/ComputerSystem.Reset --compressed --insecure -X POST --header 'Content-Type: application/json' --data '{"ResetType": "On"}'

Code:
#  power off (via ACPI Event)
curl --user BMC_USER_NAME:BMC_USER_PASSPHRASE https://BMC_IP_ADDR:443/redfish/v1/Systems/Self/Actions/ComputerSystem.Reset --compressed --insecure -X POST --header 'Content-Type: application/json' --data '{"ResetType": "GracefulShutdown"}'

Besser waere es natuerlich, das Self-Signed TLS Cert des HTTPS-Endpoints fuer curl zu pinnen (und dann auf `--insecure` zu verzichten), aber das ist zu systemspezifisch, als dass ich drauf eingehen wollte.

Hth! :)

Bei den Usern kann man auch einen SSH Pub Key hinterlegen, aber einloggen funktioniert einfach nicht. Kann auch in der Dokumentation wenig bis gar nichts dazu finden, ob das möglich ist - aber dann ist unklar, warum der Service offen ist bzw. sich auch de- bzw. aktivieren lässt.
Hast du n RSA key verwendet?
Bash:
ssh-keygen -t rsa

Manche Implementierungen unterstützen modernere Algorithmen noch nicht.

Auch ein ganz banaler 2048bit RSA-Pubkey, der korrekt im MegaRAC-Webinterface hochgeladen/verarbeitet wurde, kann bei mir nicht zur SSH-Pubkey-Auth verwendet werden.

Hab mir gestern noch schnell einen 3600 geschossen... Bin mal gespannt ;-)

So, 3200g durch 3600 ersetzt.
Einloggen per http klappt, BMC ist auf 12.61.19 (sagt das BMC selbst), BIOS auf F06.
Ich hab mehrfach versucht das BIOS zu flashen: mal mit 4 DIMMs, mal mit 1 DIMMs (2. von der CPU aus gesehen), bleibt konstant auf F06.
Evtl. gehts nicht gar nicht, oder es fehlt einfach ein durchbooten ?!?
Ich bekomme auch immer noch kein Bild per VGA ?!?
Also vemute ich mal er bootet einfach nicht...
Board defekt ?

Reboot, der Rest funzt über das IPMI, mehr als ne Konsole ohne ein OS hab ich da nicht gesehen.

So, 3200g durch 3600 ersetzt.
Einloggen per http klappt, BMC ist auf 12.61.19 (sagt das BMC selbst), BIOS auf F06.
Ich hab mehrfach versucht das BIOS zu flashen: mal mit 4 DIMMs, mal mit 1 DIMMs (2. von der CPU aus gesehen), bleibt konstant auf F06.
Evtl. gehts nicht gar nicht, oder es fehlt einfach ein durchbooten ?!?
Ich bekomme auch immer noch kein Bild per VGA ?!?
Also vemute ich mal er bootet einfach nicht...
Board defekt ?

War bei den BIOS-Flash-Versuchen der Host gebootet/"up" im BMC-Webinterface - auch wenn das System insg. nicht erfolgreich POSTen kann? Ich bilde mir ein, dass das bei mir Voraussetzung war, dass das BIOS geflasht werden konnte. Ich meine mich auch zu erinnern, dass ich eine komplett jungfraeuliche BMC-Session gebraucht habe, damit das Update von F06 auf F14 unter diesen Bedingungen funktioniert hat.

Ich kann mich nicht entscheiden mit der Ausrichtung des CPU Kühlers:unsure:

Mehr Luft auf Ram oder Spannungswandler, lieber Einschränkungen beim Ram Wechseln oder eventuell Einschränkungen bei PCIe Karten?


Es ist so eine x16 auf 2x x4 M2 Adapter + x16 (elektronisch x8) Riser Karte verbaut. Vorerst kommt da nichts zu. Ob es passt/sich berührt/ nicht passt in der Ausrichtung nach Unten kann man nicht zu 100% sagen, das ist eine Sache von Millimetern. Eine Backpate wäre mit hoher Sicherheit nicht möglich.

Ich habe auch schon überlegt das Gehäuse mit einem Kunststoffzuschnitt in einen oberen und einen unteren Kanal mit jeweils einem Lüfter für besseren Airflow zu teilen.

Anhang anzeigen 987930Anhang anzeigen 987931

DDR4 braucht keinerlei Kühlung bei max 4 Modulen und 3200 (es sei denn du treibst schindluder)
also lieber mehr richtung SpaWas

Ich versuche remote auf das Bios zuzugreifen und bekomme eine User/Passwort-Abfrage. Admin/PW von der Box funktionieren nicht. Kann mir jemand sagen wie das default BIOS Passwort lautet (ich meine nicht das BMC Passwort)

Ich versuche remote auf das Bios zuzugreifen und bekomme eine User/Passwort-Abfrage. Admin/PW von der Box funktionieren nicht. Kann mir jemand sagen wie das default BIOS Passwort lautet (ich meine nicht das BMC Passwort)
Meinst Du den Link im BMC? Das geht nicht mit FF, anderen Browser versuchen. Wenn Du vom normalen BIOS sprichst, das hat default kein Passwort, wenn Du es nicht selbst gesetzt hast.

Meinst Du den Link im BMC? Das geht nicht mit FF, anderen Browser versuchen. Wenn Du vom normalen BIOS sprichst, das hat default kein Passwort, wenn Du es nicht selbst gesetzt hast.

Ja der Bios-Link oben rechts, wenn man im BMC dashboard ist.


Habs mit Chrome und Edge probiert - jedesmal das User/PW Pop-Up. War noch nie im Bios

Muss es aber! Hat bei mir auch mehrfach geklappt.

Also User: admin PW: von der Box

das sind die Login-Daten für das Bios? Das geht bei mir definitiv nicht (BIOS ist das F13)


edit:

ARGH jetzt komm ich nicht mal mehr ins BMC. Hab nur einen reboot gemacht um nach erfolgten BIOS und BMC updaten den zweiten RAM Riegel reinzustecken und jetzt frisst das Login das Passwort von der Box nicht mehr. admin/password geht ebenfalls nicht.

Was mach ich falsch?!

Zuletzt bearbeitet:
Ich bekomme auch immer noch kein Bild per VGA ?!?
Auch kein Bild über den Remote Desktop des BMC Webinterface?
VGA ist als Bildquelle am Monitor richtig eingestellt? (Letzteres passiert mir manchmal mit selten genutzten Verbindungen -,-)

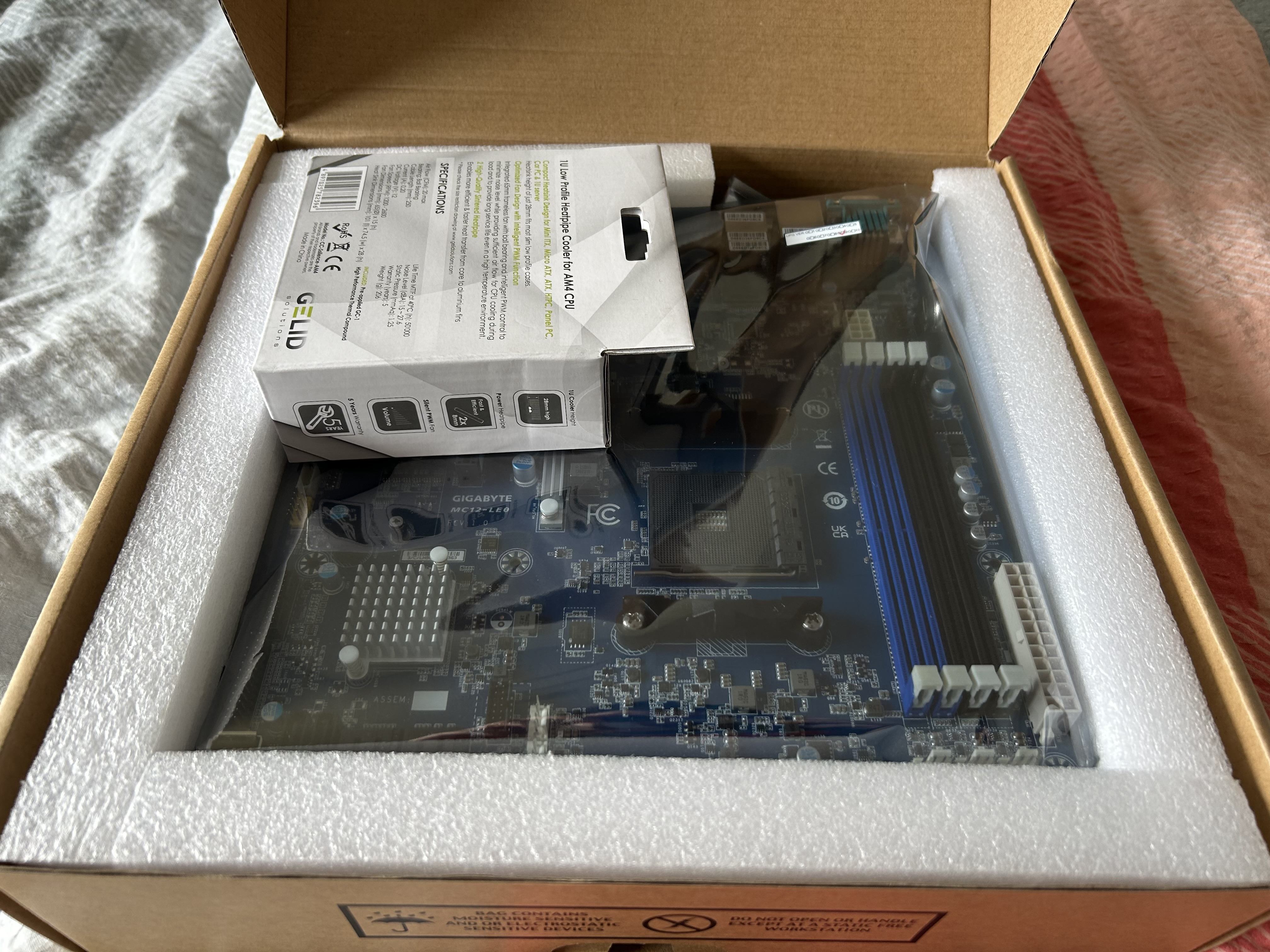

Das Board ist schon da, ging wirklich flott. Den Lüfter aber direkt mit reinzupacken empfand ich jetzt als nicht so toll. Ich hoffe es ist nichts dabei kaputt gegangen…

Das Board ist schon da, ging wirklich flott. Den Lüfter aber direkt mit reinzupacken empfand ich jetzt als nicht so toll. Ich hoffe es ist nichts dabei kaputt gegangen…
Ja, es sind nicht die Verpackungsweltmeister (mein Board wurde auch ohne Umverpackung verschickt). Beim Privatverkauf würde ich das definitiv besser verpacken.

Aber es scheint sich ja zu lohnen für die dann lieber jedes einhundertste (?) defekte Board zu ersetze als überall mehr Aufwand und Kosten für einen zweiten Umkarton zu investieren.

Ja der Bios-Link oben rechts, wenn man im BMC dashboard ist.


Habs mit Chrome und Edge probiert - jedesmal das User/PW Pop-Up. War noch nie im Bios



Also User: admin PW: von der Box

das sind die Login-Daten für das Bios? Das geht bei mir definitiv nicht (BIOS ist das F13)


edit:

ARGH jetzt komm ich nicht mal mehr ins BMC. Hab nur einen reboot gemacht um nach erfolgten BIOS und BMC updaten den zweiten RAM Riegel reinzustecken und jetzt frisst das Login das Passwort von der Box nicht mehr. admin/password geht ebenfalls nicht.

Was mach ich falsch?!

FYI: copy paste funktioniert bei den Passwörtern nicht. Man muss sie händisch eintippen.

Bin auch recht happy mit dem Board, krönender Abschluss für die AM4 Plattform.

Habe jetzt das 5te, 2 Stück wurden über „piospartslap“ bestellt, mit jeweils 1x 1HE Kühler zusammen inkl. Versand. 100€, kann man echt nicht meckern.

Ich habe schon einige mit dem AMD Ryzen 5 5600 laufen, lässt sich wunderbar mit insgesamt 6x NVMe vollpacken, bei meinem AMD Ryzen 5 PRO 4650G geht eben „nur“ 5*NVMe mit PCIe Bifurcation Adapter
(x4x4x8) ebenso beim AMD Ryzen 7 PRO 4750G, abgesehen davon, werden alle drei Prozessoren o.o.t.b erkannt mit dem vorhandenen BIOS Stand. Was für meinen AMD Ryzen 5 PRO 5650G nicht gilt.
Man muss sich halt zwischen APU/ECC Kompatibilität/NVMe entscheiden.

Btw:
Mit dem x4x4x8 Einstellungen und dem einzig vorhandenen PCIe 4.0 x16 Slot klappt es auch wunderbar mit der „PH43 Solid PCIE4.0 Split Expansion Riser Card PCIE X16“ und einer Nvidia Quadro P400 sowie 2x NVMe's im AMD Ryzen 5 PRO 4650G im Zusammenspiel.
(Lieferzeit 27ten bestellt 4ten angekommen..) https://www.amazon.de/dp/B0CLTT95T3? ...gibt's natürlich günstiger bei Ali.

Edit;

gestern dann noch direkt F14 BIOS geflasht sowie das aktuelle BMC 12.61.17 und nun zeigt sich dass die APU/NVIDIA/ASPEED durchreichen/erkannt wird und man dennoch ikVM Möglichkeit besitzt.
Der AMD Ryzen 5 PRO 5650G wird auch nun erkannt.



Zuletzt bearbeitet:
Habe jetzt das 5te
Warum dies? Im Übrigen, wer das Board so mit NVMes vollhaut, wird vermutlich auch noch eine 10Gb-NIC einbauen wollen und schon passt diese Milchmädchenrechnung nicht mehr.

FYI: copy paste funktioniert bei den Passwörtern nicht. Man muss sie händisch eintippen.

Falls du damit das Passwort beim Login ins MegaRAC-BMC-Interface meinst, kann ich das (Firefox 124.0.2) nicht bestaetigen - das copypastarea ich immer.

Mal ein kurzes Update: hab bei meinem nochmal den Block getauscht, von Kryos Next auf Kryos Next mit Offset (und RGB - allerdings gerade und vermutlich auch zukünftig nicht im Betrieb ;)). Außerdem stelle ich auch hier von internem Radi auf extern um. Bei der Gelegenheit probiere ich auch mal das Industry-System (vor allem wegen der Schnelltrenner) von Alphacool aus.

Hier der aktuelle Testaufbau :d



Temps mit dem neuen Block waren unter Last ca. 15 Grad besser (75 Grad statt 90).

Bei dem Bild und der Vorstellung der Tischkante unter dem Gehäuse kriege ich leichte Kopfschmerzen :oops: Das ist hoffentlich ein langes Gehäuse mit schweren Platten vorne..
Es gibt auch lange VGA Kabel :d

Jo, das ist hinreichend kopflastig. ;) Leider ist einfach auf dem Tisch nicht genug Platz. Heute und morgen noch und außerdem ist da kein Durchgangsverkehr. Ich schlafe ruhig damit. :d

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
