[Sammelthread] HiFi & Heimkino Selbstbau

Sinnlos ist das mit Sicherheit nicht. Guck dir die Visaton Bauvorschläge an.
Da haben sehr viele Gehäuse Fasen an der Vorderseite. Das beste Beispiel ist wohl die Concorde, die extra eine größere Fase an den Seiten von Mittel und Hochtöner hat.

Ich hab dazu im Forum auch schon was gelesen, kanns aber jetzt nicht finden mit der ollen Suche.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hilft halt, wenn man seitlich zur Box steht den Frequenzgang linearer zu halten ;)
Wenn man die Möglichkeit dazu hat sollte man es aus Klanggründen meiner Meinung nach anstreben.
Aber bleibt natürlich jedem selbst überlassen da Prioritäten zu setzen. Wollt nur kurz darauf aufmerksam machen.

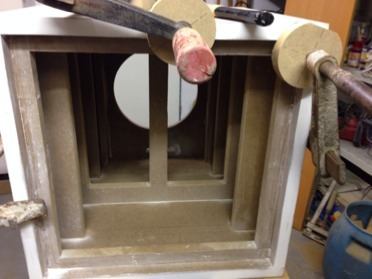

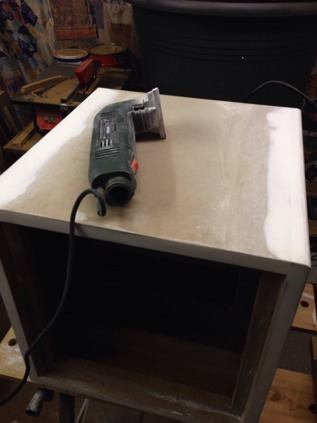

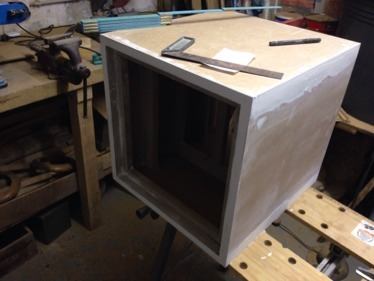

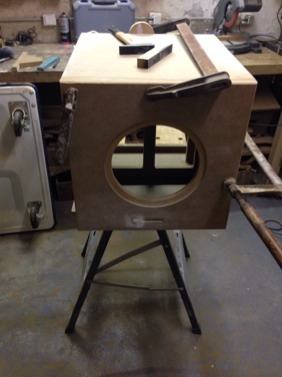

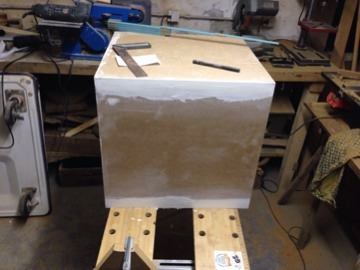

Frontplatte geleimt und viel gespachtelt, was nicht unbedingt die tollste Arbeit ist:)


Anhänge

  • ImageUploadedByHardwareluxx1386328071.650301.jpg
    15,9 KB · Aufrufe: 167
  • ImageUploadedByHardwareluxx1386328080.011966.jpg
    15,7 KB · Aufrufe: 173
  • ImageUploadedByHardwareluxx1386328089.064408.jpg
    14,1 KB · Aufrufe: 167
  • ImageUploadedByHardwareluxx1386328096.512353.jpg
    15,4 KB · Aufrufe: 180
  • ImageUploadedByHardwareluxx1386328106.295065.jpg
    16,3 KB · Aufrufe: 175
@ Dragonhart: gute Arbeit! Ich bin sehr auf das Endergebnis gespannt!

Ich kann mir nicht vorstellen, dass seitliche Fasen einen hörbaren Unterschied machen, wenn man mit optimal ausgerichteten Lautsprechern im Stereodreieck sitzt.
Aber gut, wenn es so sein sollte, habe ich ja alles richtig gemacht. Zwar mehr aus Gründen des Designs, aber wenn es einen technischen Vorteil hat, um so besser.... :fresse2:


Ich sehe den "Haken" darin, dass man nicht weiß, ob man sein Konstrukt danach behalten darf oder nicht. Das lese ich nicht aus dem Text. So ein Lautsprecher entwickelt sich ja auch nicht von heute auf morgen, da steckt dann einiges an Arbeit drin. Und wenn man ihn am Schluss abgeben muss, war die Arbeit für die Katz...

Tja,

zumindest bleibt was hängen:

Nach Fertigstellung transportiert Lautsprecher Teufel alle Probanden nach Berlin. Dort werden die Lautsprecher vermessen und Probe gehört (natürlich
unter Beteiligung der KLANG+TON-Redaktion). Es werden Sieger in zwei Kategorien gekürt: bester Klang und beste handwerkliche Umsetzung, hinzu kommt ein Sonderpreis für die originellste Idee.
Alle Teilnehmer werden von Lautsprecher Teufel nach Berlin eingeladen und können dort ihre Kreationen gegen die originale Ultima 800 Mk 2 hören, die Sieger können ihre Preise in Empfang nehmen: Es gibt zwei hochwertige Vollverstärker von Aaron und ein Teufel-„Raumfeld“-Set zu gewinnen.

Die werden sich natürlich die Rechte sichern...

Ich finds nicht wirklich interessant, weil man ja genau die gleiche Technik, wie in der Ultima 800 Mk2 verbauen muss. Da wird man, glaube ich, keine riesen Unterschiede erreichen können.

Selbstbau bedeutet für mich, dass man eben für gleiches Geld hochwertigere Chassis kauft und im Endeffekt einen besseren Lautsprecher stehen hat oder eben gleichwertige Komponenten anderer Hersteller bei wesentlich geringerem Preis.

Außerdem sind ja Geschmäcker verschieden. Von daher eine höchst eingefärbte, ungerechte Angelegenheit.
Solche Sachen erinnern mich an fuc* Castingschows wie Deutschland sucht die Superpflaume ;)
Auch will man manchmal ganz gerne keinen supergraden Frequenzgang. Mancher hat gerne mehr Bässe z.B.
Dann würden Sie ja einen Berg im Frequenzgang messen = ausgeschieden? :stupid:
Da sollen die Klonebrothers hingehen oder Andere die einem Ideal folgen das ihnen zufällig ebenfalls entspricht.

serviert mit dem Tablett im Gasthaus zum Luchs

Schnauze voll vom spachteln. Bin jetzt bei Druchgang Nr.3 und finde immer nocxh wieder stellen zum nachspachteln. Ach was war das doch einfach die Kisten mit Folie zu bekleben.

Ich leide mit dir!
Und mit spachtel ist die Arbeit ja noch nicht gegessen ...

Darum versuch ich auch einen relativ grossen Bogen ums lackieren zu machen :fresse:

Gesendet von meinem HTC One mit der Hardwareluxx App

Hätte ich das vorher gewußt!!! Zum kotzen!!! Wenn du spachtelst, und dann schmiergelst, tun sich immer weitere mini Löcher auf, die man dann auch noch zuspachteln muss. Mein Schwager mit seinem Sprühspachtel geht es auch nicht besser, bei dem ist genau das gleiche. Vielleicht ist auch der anspruch zu hoch, das man ne Babyglatte Oberfläche erwartet, aber jedesmal wenn ich spachtle und dann schleife, sind immer wieder neue minilöcher.
Mir langts, heute abend wird die ganze Kiste noch mal mit 400er Schmiergel geschliffen, feucht abgewischt und dann grundiert, irgwendwann will ich die Hardware auch mal hören, Verdammich.
(und wenn ich bedenke das das Ding hinter dem Schrank verschwindet frage ich mich, wer blöder ist, ich oder der Spachtel)

- - - Updated - - -

Hab Aber gestern Abend zumindest noch die herausnehmbare Rückwand an den Kanten geschliffen, damit sie mit leichtem Spiel eingesetzt werden kann. Auch alle Löcher gebohrt, zum festschrauben des Aktivteiles, und auch zum befestigen im Gehäuse. Und meinen Stützbock für den Magneten habe ich auf Maß geschliffen, der später im Gehäuse steht, und den fetten Magneten abstützt, denn irgendwie ist mir mulmig, das so ein 10 KG Bass nur von 8 Schrauben in MDF gehalten werden soll. Wenn ich bedenke, die Front ist aus 22mm die ich 6mm eingesenkt habe, da bleiben grade mal 16mm FLeisch für die Schrauben.

2 Tipps:
- vor dem grundieren NICHT den Staub abwischen! Der hilft beim Versiegeln und dem übermäßigem Saugen der Schnittkanten. Also schleifen und dann direkt grundieren.
- benutz für die Schrauben solche Gewindeeinsätze mit sehr grobem Außengewinde und metrischen Innengewinde! Das hällt dann auch ordentlich. ;)

Oder einen mit Krallen: Einsatz
Die hab ich beim HP18SUB eingebaut, kriegst in jedem Baumarkt, bei uns z.b. Baumax.

2 Tipps:
- vor dem grundieren NICHT den Staub abwischen! Der hilft beim Versiegeln und dem übermäßigem Saugen der Schnittkanten. Also schleifen und dann direkt grundieren.
- benutz für die Schrauben solche Gewindeeinsätze mit sehr grobem Außengewinde und metrischen Innengewinde! Das hällt dann auch ordentlich. ;)

Der erste Tip kam 5 Minuten, nachdem ich die Kiste mit nem ganz klein wenig feuchtem Tuch abgewischt habe. Aber Schnittkanten? Die sind alle gespachtelt, sollte also wohl kein Problem sein. Und Danke für den Tip mit den Gewindeeinsätzen, die habe ich bereits hier liegen :)

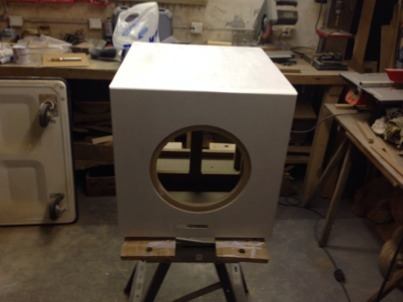

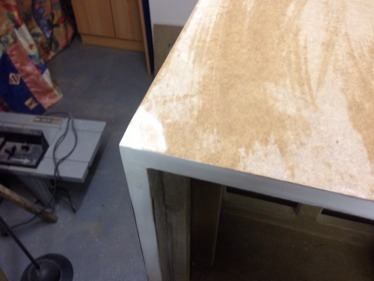

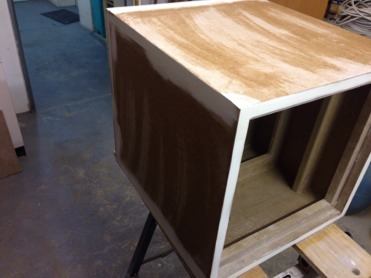

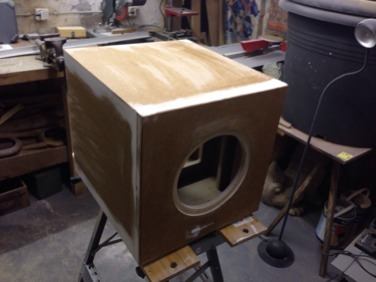

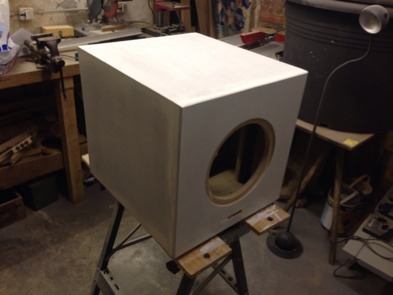

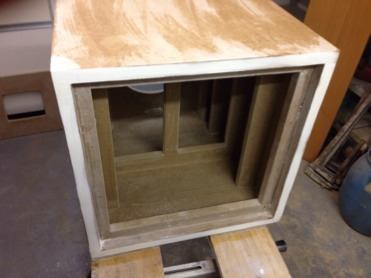

Gestern Abend dann letzter Schliff und erste Lage Acryl Grundierung druff mit der polyesterrolle mit abgerundeten Seiten:


Anhänge

  • ImageUploadedByHardwareluxx1386760504.241752.jpg
    15,3 KB · Aufrufe: 158
  • ImageUploadedByHardwareluxx1386760512.307927.jpg
    12,8 KB · Aufrufe: 153
  • ImageUploadedByHardwareluxx1386760520.390500.jpg
    14,4 KB · Aufrufe: 166
  • ImageUploadedByHardwareluxx1386760531.159355.jpg
    14 KB · Aufrufe: 152
  • ImageUploadedByHardwareluxx1386760541.373742.jpg
    15,1 KB · Aufrufe: 157
  • ImageUploadedByHardwareluxx1386760559.007928.jpg
    14,6 KB · Aufrufe: 160
Schaut gut aus Dragonhart, ich warte sehnsüchtig auf deine Berichte ich werde mir evtl. fürs kommende Wohnzimmer zwei davon bauen wollen. Ich weiß nicht ob ich's überlesen hab aber welches Volumen wird dein Gehäuse dann haben? Kommt bei dir das Modul intern oder in ne externe Box? Bin echt gespannt welche Frequenzen das Ding dann macht. MFG

Das Teil hat mit eingebautem Aktivteil abzüglich aller Innenverstrebungen (Reichlich vorhanden) ca. 60 Liter. Mit dem Roy Chassis und dem WAM 300 attestiert mir Udo Wohlgemut ausreichend "Darmerschütterung" um die 30 Hz. (und das schon bei 35 Litern) ich kann es kaum erwarten.
Die Rückplatte ist verschraubt und wird mit Dichtband zusätzlich eingesetzt. Der Plan war erst die günstige WAM100 zu kaufen, aber hab mich dann von den DSP Qualitäten der WAM 300 überzeugen lassen. Und da ich während der Bauphase nicht sicher war, hab ich die Rückplatte auf herausnehmbar geändert. Und wenn ich jetzt sehe, das die Remoteleitung nach vorn verlegt werden muss, Chassis angeschlossen werden muss, Dämmung rein muss, eine gar nicht mal so schlechte Idee denn so habe ich genug Platz zum fuckeln.
Ich hoffe, das ich am Samstag Probehören kann.

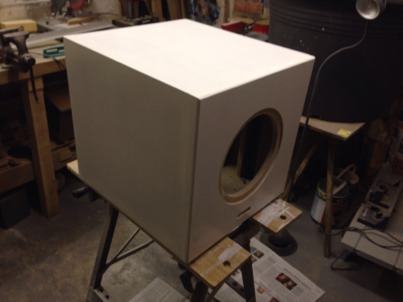

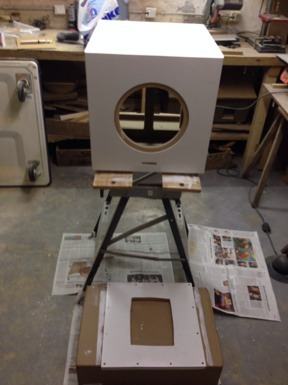

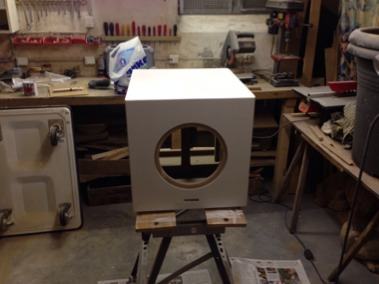

Und 2. mal grundiert. Macht kein Spaß :(


Anhänge

  • ImageUploadedByHardwareluxx1386928294.009167.jpg
    16,3 KB · Aufrufe: 162
  • ImageUploadedByHardwareluxx1386928326.492776.jpg
    16,4 KB · Aufrufe: 159
  • ImageUploadedByHardwareluxx1386928337.225619.jpg
    13,3 KB · Aufrufe: 155

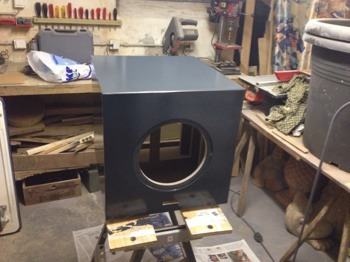

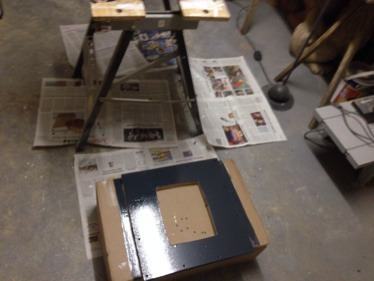

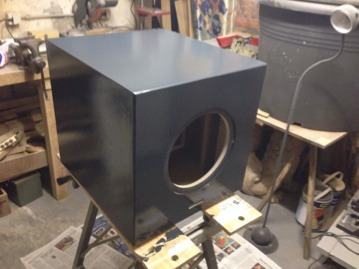

Und hier die erste Schicht decklack. Anthrazit seidenmatt


Anhänge

  • ImageUploadedByHardwareluxx1386931728.577204.jpg
    17,4 KB · Aufrufe: 176
  • ImageUploadedByHardwareluxx1386931736.290530.jpg
    14,8 KB · Aufrufe: 171
  • ImageUploadedByHardwareluxx1386931748.624978.jpg
    15,6 KB · Aufrufe: 183
HiFi & Heimkino Selbstbau

Leider sah die Farbe nach dem trocknen aus wie kellerfussbodengrau, daher angeschliffen, in Baumarkt und schwarz besorgt, mittlerweile weiß ich das mit Holz arbeiten viel Spaß macht, aber spachteln und lackieren? Ist nicht mein Ding

- - - Updated - - -

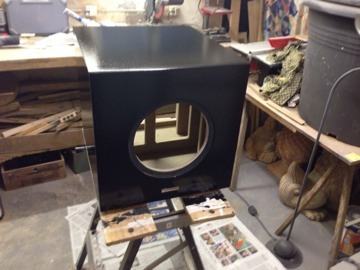

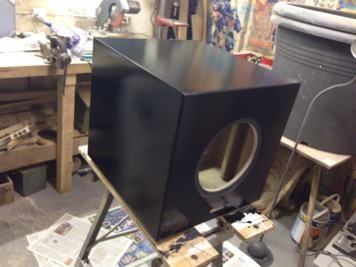

Und hier der Fortschritt der letzten Tage mal mit Abload Bildern anstatt vom Handy gesendet. Man kommt auch zu nix :) Dür diejenigen, die das ein wenig gröér ansehen wollen.




Anhänge

  • ImageUploadedByHardwareluxx1387056474.149708.jpg
    15,5 KB · Aufrufe: 128
  • ImageUploadedByHardwareluxx1387056484.962675.jpg
    17,5 KB · Aufrufe: 127
  • ImageUploadedByHardwareluxx1387056493.146097.jpg
    16,8 KB · Aufrufe: 140
Sieht doch gut aus.
Aber was sind das denn für Drähtchen für nen Sub? :fresse:
Und wozu ist dieses eingeklebte Teil mit dem Innenradius gut?

Das Innenteil mit dem Radius ist eine Stütze auf der der Lautsprecher im einbebautenzustand aufliegt.bei 10 kg will ich dem MDF nicht zuviel zumuten.
Die drähtchen sind 2.5 qmm Querschnitt, und ja habe einfach die Strippen vom aktivteil benutzt. Bei einen halben Meter Länge IST der wiederstandsunterschied von 0,0006 ohm zu vernachlässigen :)

Ok 2,5 geht doch. Kenne die rot/ schwarzen Kabel nur von so billigen 5.1 Dingern und da sind das wirklich Drähtchen :)
Auf dem Bild konnte man das sonst schlecht schätzen

kein Ding. Klangbeschreibung kommt ein andern mal. Leider habe ich mit der WAM 300 ein Montagsgerät erwischt, welches nach 30 Minuten abgeraucht ist. Und da kann man nix falsch machen. Man kann nur die Lautsprecherkabel anschließen, also falsch Bedienung ist nicht. Thermosicherung, Überlastschutz, alles drin, dennoch abgekackt. Aber Udo hat mir heute sofort ein neues raus geschickt.
