[Sammelthread] Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR) + DJR/JJR [03/2022]

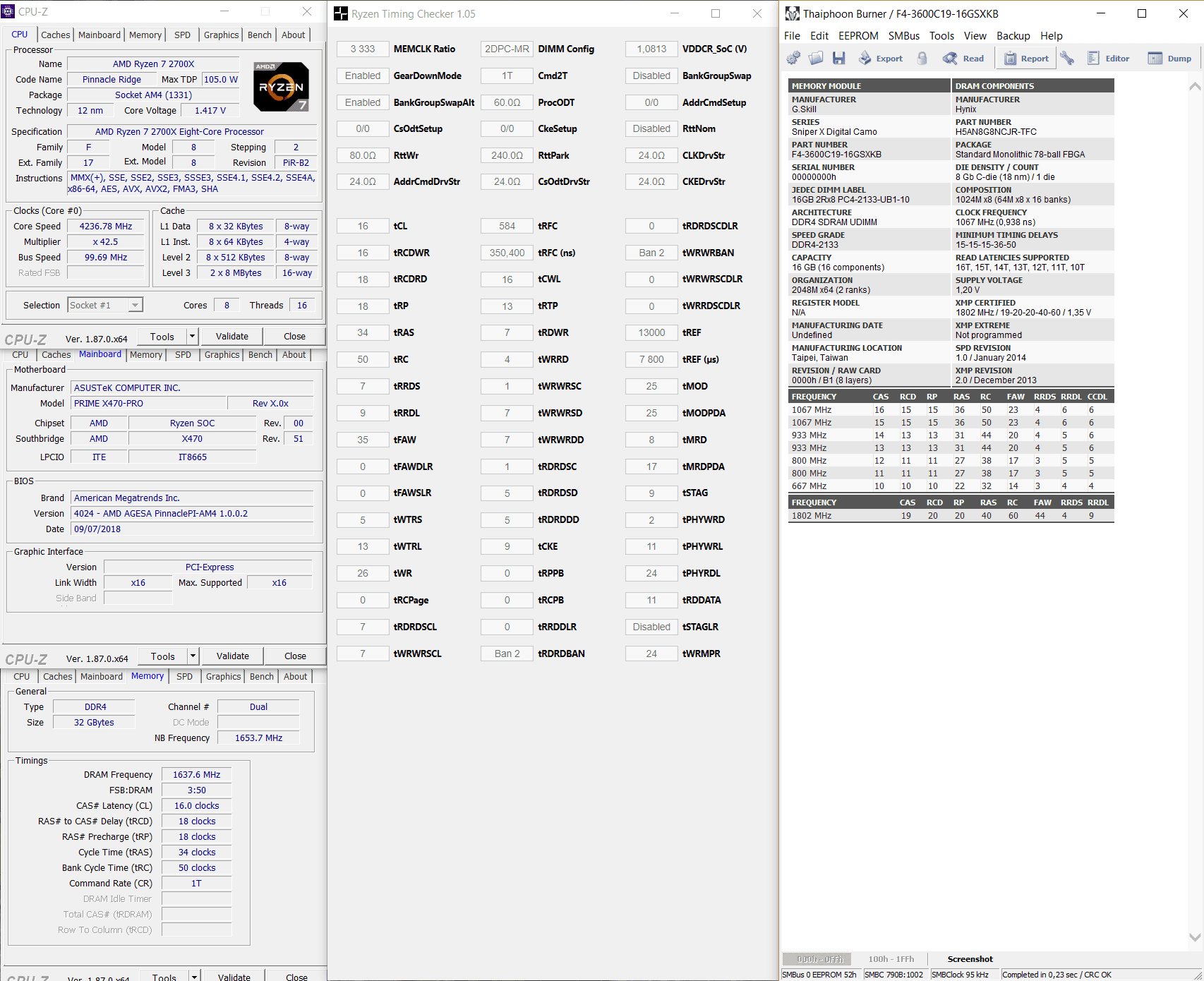

ich bin gerade dabei die besten Timings und den maximalen Takt des G.Skill Sniper X 32GB Bundles auszuloten ( SKU F4-3600C19D-32GSXKB auf Asus Prime X470 Pro ).

Aktuell stabil läuft 3333MHz bei 16-18-18-34 50 und 1,35V.

G.Skill SniperX Digital Camouflage.PNG

Bei 3400MHz läuft der Speicher nicht mehr fehlerfrei in Memtest86+.

Prime95 läuft allerdings auch mit 3466MHz problemlos durch (wird wohl nicht der gesammte Speicher getestet), bei 3600MHz und default Timings 19-20-20-40 bootet der Rechner gar nicht mehr (DOCP).

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
DDR4-3333 ist ein ziemlich guter Anfang auf dem Board. Ich hab mit dem gleichen RAM und Board auch nur maximal DDR4-3400 geschafft. Jetzt müsstest du nur noch deine Subtimings optimieren und dann wäre es perfekt.

Anbei noch mein Test von damals

Das Mobo stellt tRDWR 12 ein. Trotzdem etwas schneller wegen tCWL 11.

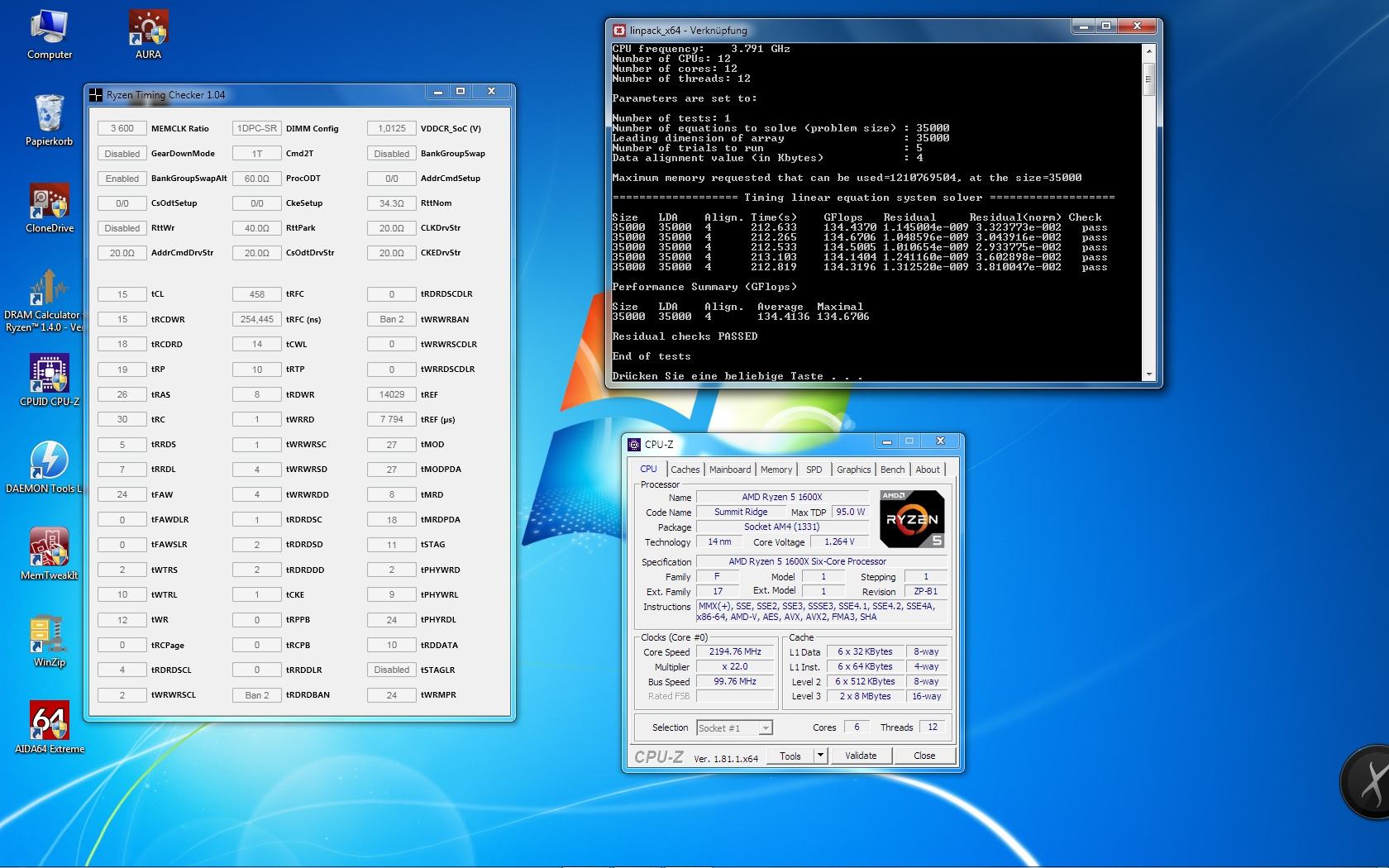

3600 - tCWL 14

3600 - tCWL 11

Zuletzt bearbeitet:

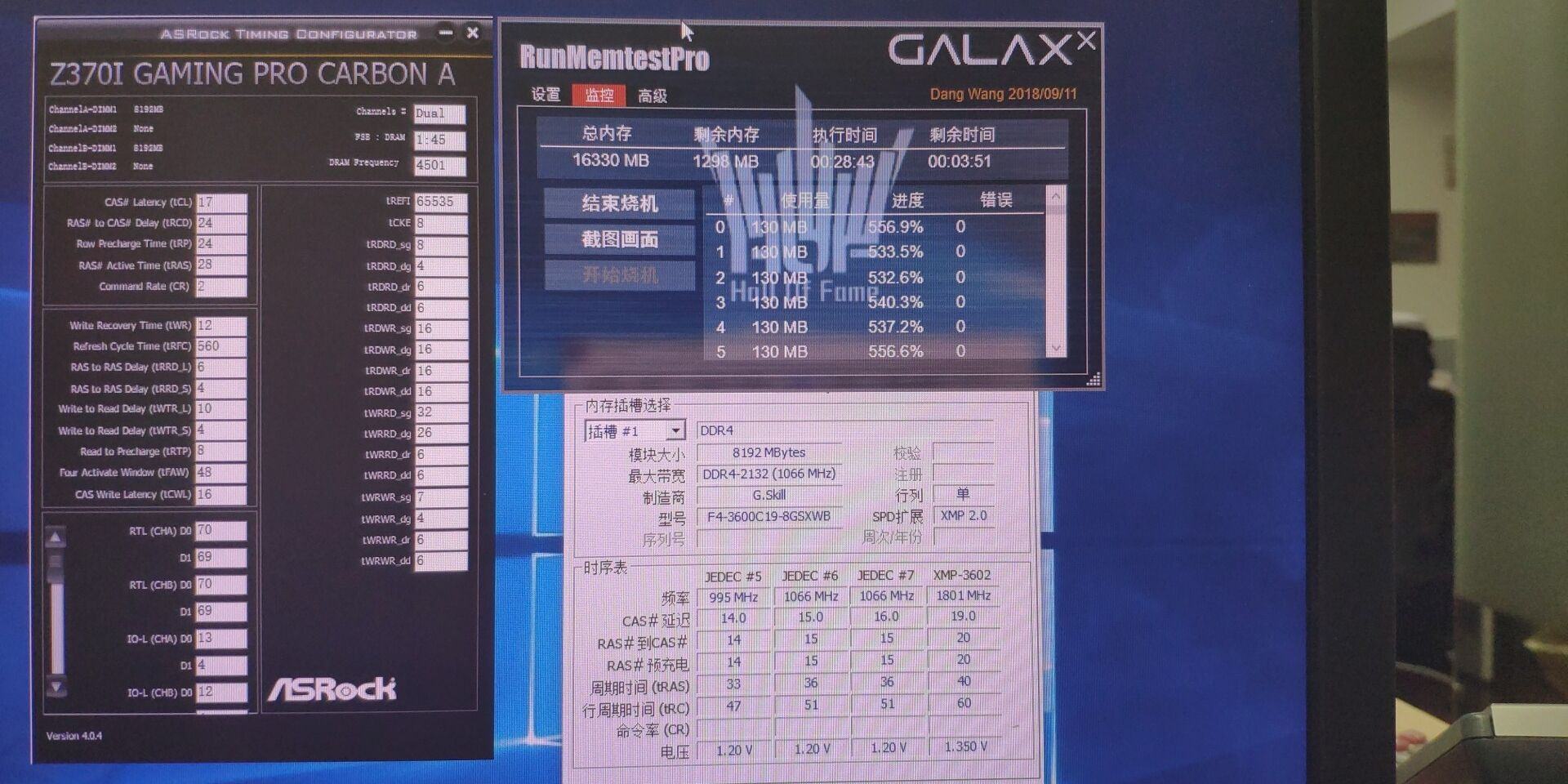

Diylover, a netizen, who reached 4600 with Hynix ICs and pass HCI Memtest 500% at 4500C17.

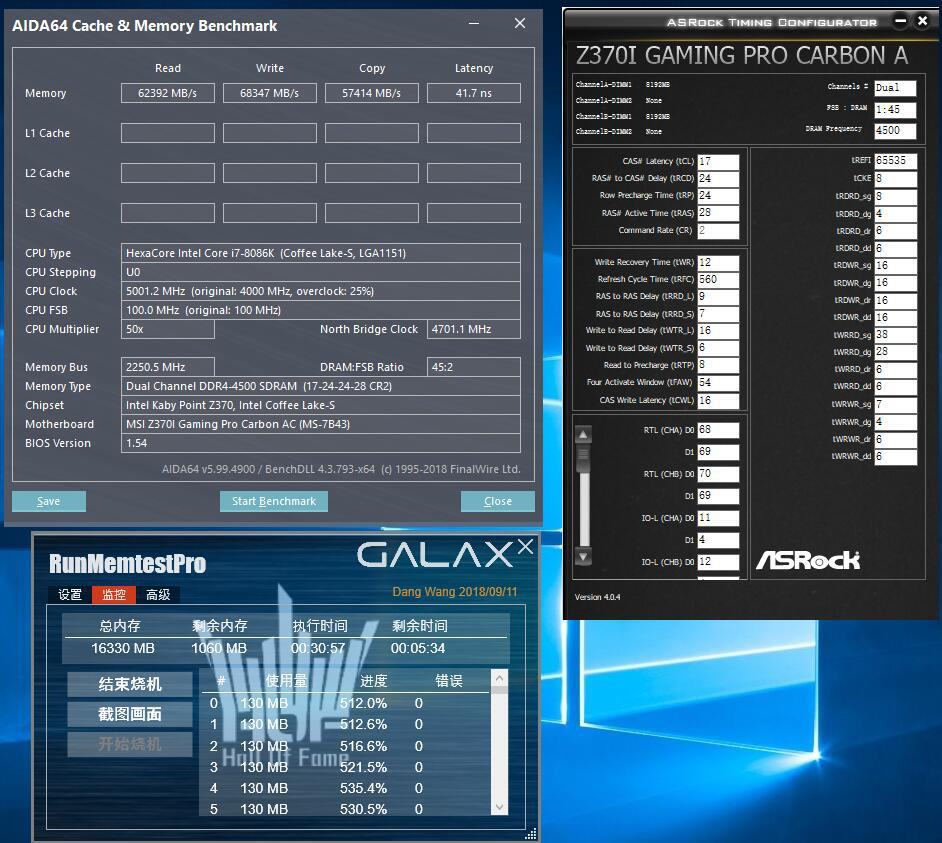

4500 17-24-24-28 2T VDRAM 1.5v pass HCI Memtest 500%


Hynix chips has a qualitative leap this year.

Zuletzt bearbeitet:

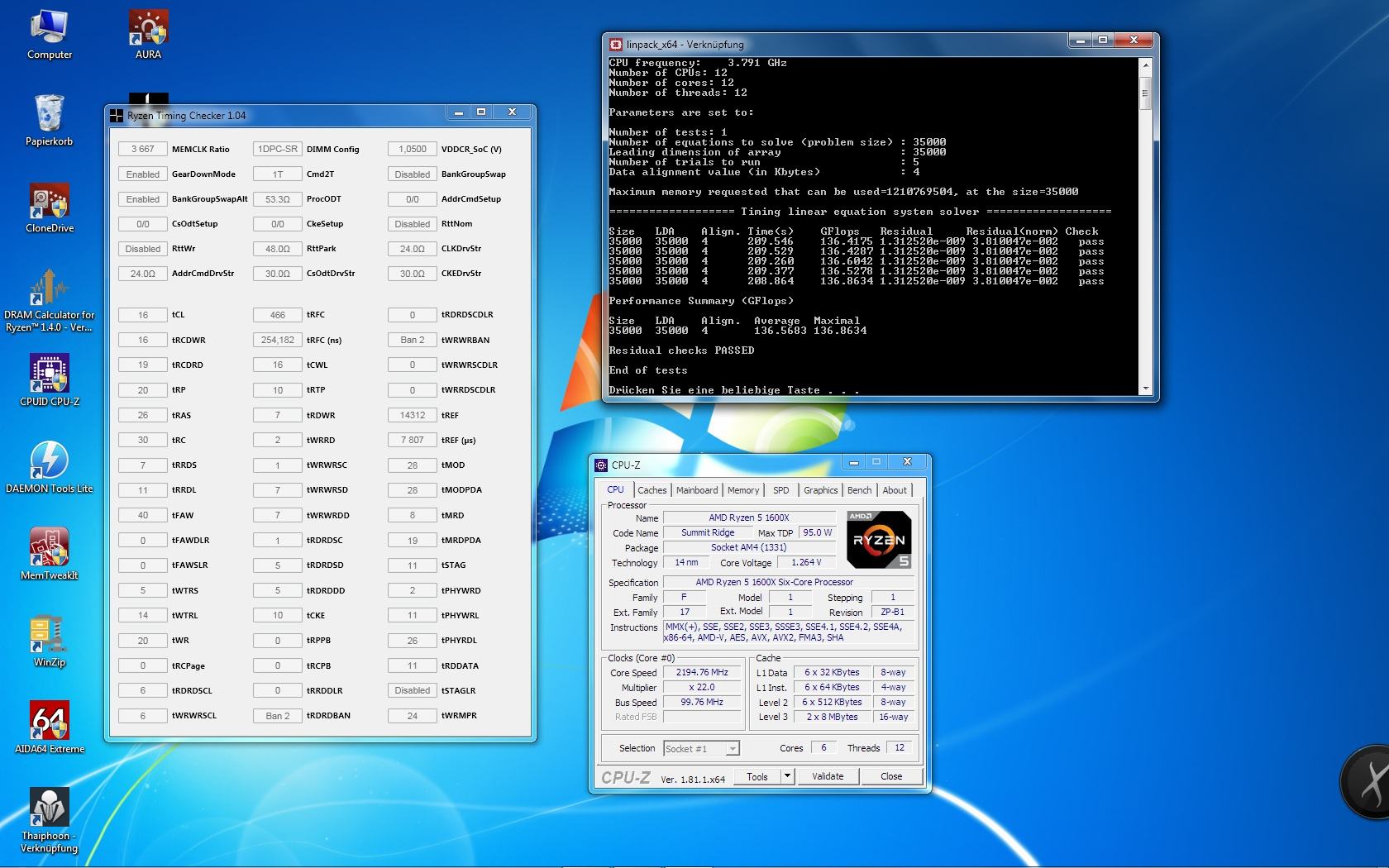

:wink:...3667 Mal schauen was noch geht und vielleicht tCWL 14 stabil bekomme.


Wow. Immer wieder erstaunt was du da raus reisen kannst.

Irgendwas an dem MSI 2 dimm Brettern ist ideal für die CJR - ich hatte mit meinen wenig Glück bezüglich hoher Frequenz auf dem Apex X. Konnte zwar 15-18 und 14-18 bei 3600 laufen lassen bis 3866 16-19 mit den SniperX aber 4K gingen gar nicht. ein anderes Kit das ich hatte hat wenigstens 4100 18 bei 1,35v gemacht, also die reine chipqualität wird es kaum sein wenn ich das mit den Resultaten dieich kenne Vergleiche

Auf der G.Skill-Seite ist in den QVL-Listen der SniperX Module mit den CJR immer noch keine Referenz zu den Asus AM4 boards. Wenn ich mir die Ergebnisse auf der ersten Seite in diesem thread anschaue dann scheinen diese aber eine gute Alternative zu den sehr teuren B Die Riegeln (290€ im Vergleich zu >400€) zu sein. Kann man hier immer noch bedenkenlos zuschlagen? Möchte 2x16GB Module auf meinem Prime x470 Pro mit Ryzen 2700x verwenden.

Die Sniper X AMD Modelle sind 2x8GB Kits, wie die http://gskill.com/en/product/f4-3466c18d-16gsxw oder http://gskill.com/en/product/f4-3400c16d-16gsxw. Ich erwarte daher nicht, dass eines von den 2x16GB Modellen für Intel Plattformen auch noch auf AMD nachgetestet wird. Obwohl, vielleicht dann für die nächste Ryzen Gen...

Wie gut 2x16GB auf dem Prime X470 Pro generell laufen, kann dir eventuell Reous beantworten, falls er die Kombo mal getestet hat. Sonst frag mal im Mainboard Sammelthread nach, ob irgendwer dort CJR im Einsatz hat. Rechne aber generell damit, dass du den RAM für einen höheren Takt (3200+) wahrscheinlich manuell konfigurieren musst.

Entsprechendes Ergebnis ist in der Kompatibilitätsliste eingetragen. Wie Emi aber schon schrieb sind unter Umständen manuelle Einstellungen notwendig.


Aus dem overclock.net Forum im Calculator Thread:
1usmus schrieb:
Hynix CJR single rank presets collection(beta 1)

Memory : G.skill Sniper X 3600C19

These presets are rough, they are Safe, when compared to Reous presets https://www.hardwareluxx.de/community/f13/hynix-8gbit-ddr4-cjr-c-die-h5an8g8ncjr-1206340.html, in the near future I will try to improve performance.

Key features of this memory:
1) best procODT +RTT : 60 + 40 , 53 + 34 , 53 + 40 (thanks [MENTION=536659]Reous[/MENTION])
2) best SOC voltages 1.0125-1.025 for ZEN + and 1.025 , 1.1 for ZEN 1
3) best CAD_BUS 24 24 24 24 or 20 20 20 20
4) best DRAM training voltage 1.5v
5) best tRFC 262ns
6) best stable tRRDS tRRDL tFAW , 6 8 34
7) best preset in my opinion is 3600 and 3733
8) best fast tRAS tRC 28 42 (there are no jerks in games)

3200CL14

3266CL14

3333CL14

3400CL14

3467CL14
Attention! Safe voltage exceeded! Additional cooling required!

3467CL16

3533CL16
coming soon

3600CL16
DRAM Voltage 1.39-1.42

3666CL16
DRAM Voltage 1.44

3733CL16
DRAM Voltage 1.45-1.46

3800CL16 1
DRAM Voltage 1.42-1.44

3800CL16 2
DRAM Voltage 1.42-1.44

3867CL16
Not fully stable. Draft
Quelle: DRAM Calculator for Ryzen™ 1.4.0.1 (overclocking DRAM on AM4) - Page 182 - Overclock.net - An Overclocking Community

Zuletzt bearbeitet:

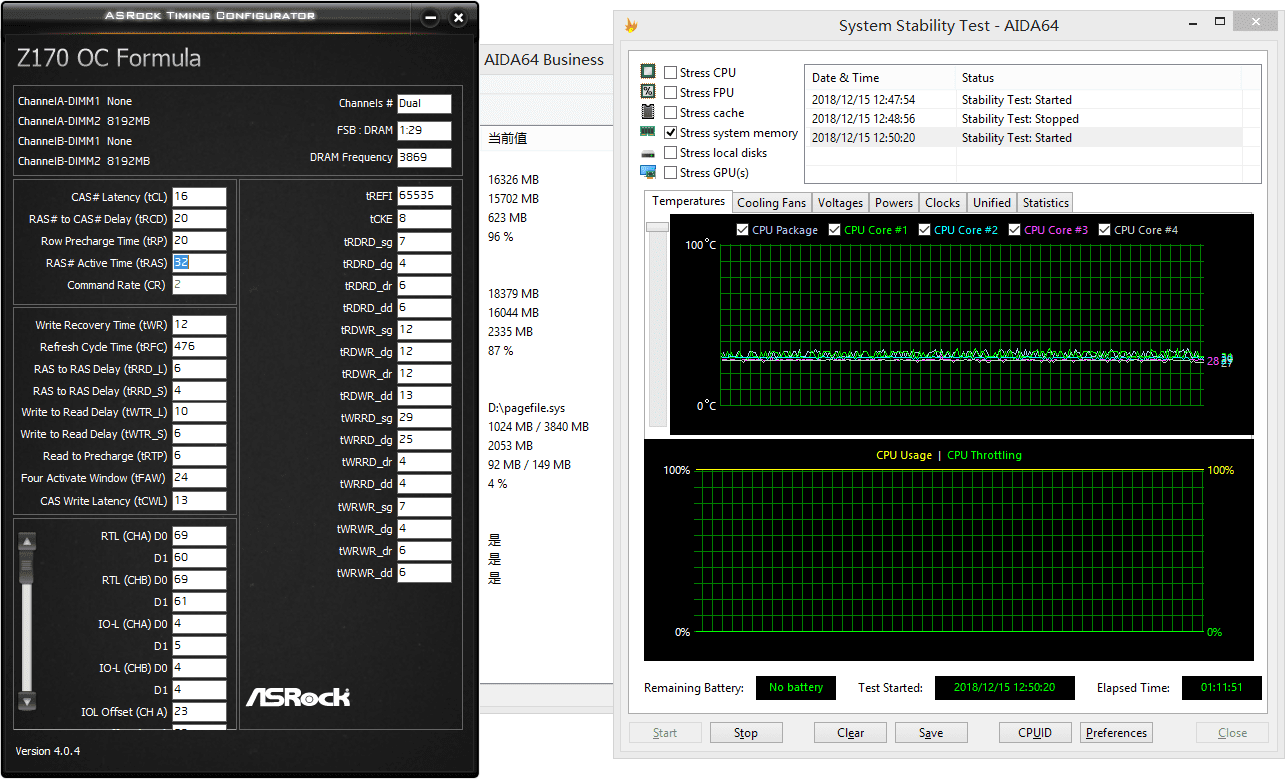

The cold air is coming, Timing is getting better and better.
Ambient 13-14℃, It' s freezing!
Timing is getting closer to Samsung.
When tCWL is 13, it needs to increase the voltage of 0.04v to stabilize.
Some memory modules have good sub timing, but the primary timing cannot be tightened and insensitive to voltage.

update 01/12/19

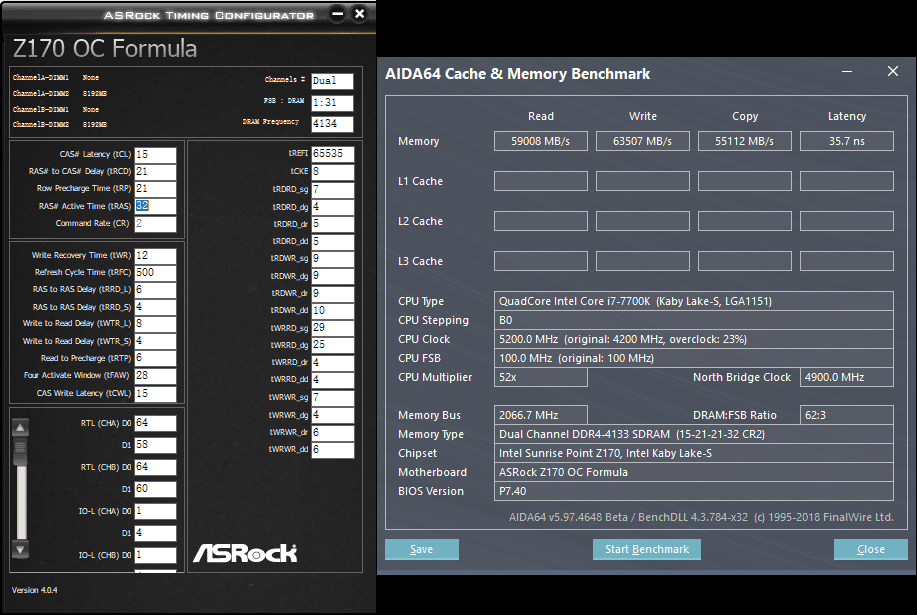

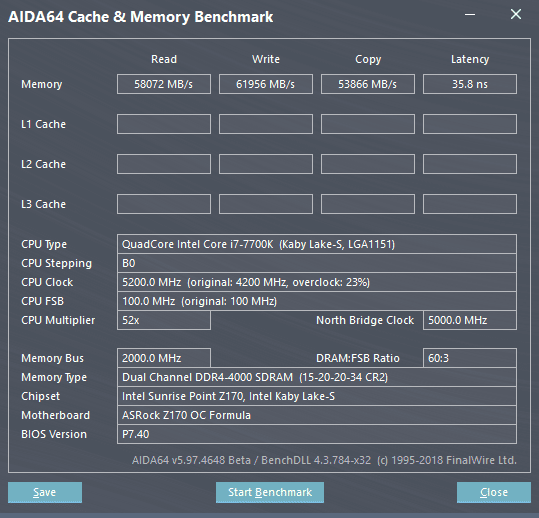

Which is better, 4000 15-20-20 or 4133 15-21-21?

413315211.57 4c8t.PNG
Timing just for benchmark.

Zuletzt bearbeitet:
War nicht live dabei, aber angeblich wurden DDR4-4000 mit Timings von CL19-20-20 gezeigt (Intel Coffee Lake).

Gekauft :d wenn das stimmt. Dann könnte sich vielleicht auch einiges zwecks B-Die Garantie ändern.

Das Thema hat sich bald sowieso ganz erledigt :[

Du meinst vermutlich wegen EOL? Ein wenig Zeit bleibt ja noch :)

Hallo Miteinander,
ich bin seit kurzem Besitzer von zwei CJR 8GB Trident RGB 3600 Riegeln mit etwas schlechteren Timings. Sehen sehr schick aus:hmm:. Mein Plan war das Kit mit 3200 Mhz mit guten Timings laufen zu lassen. Aber wie ich hier sehe lohnt sich eine hohe Frequenz doch schon ziemlich. Deshalb hat mich der Ergeiz gepackt. Auch wenn ich der totale Overlocking Noob bin.

Als ersten Schritt wollte ich gleich das XMP Profil laden. Ging natürlich schief und der Rechner wollte nicht mehr booten. Auch nicht mit mehr Saft. Also V_SOC und V_Dimm. Deshalb fange ich jetzt an mich von unten durchzustoßen. Irgendwie werden die 3600 mit gescheiten Timings schon möglich sein.

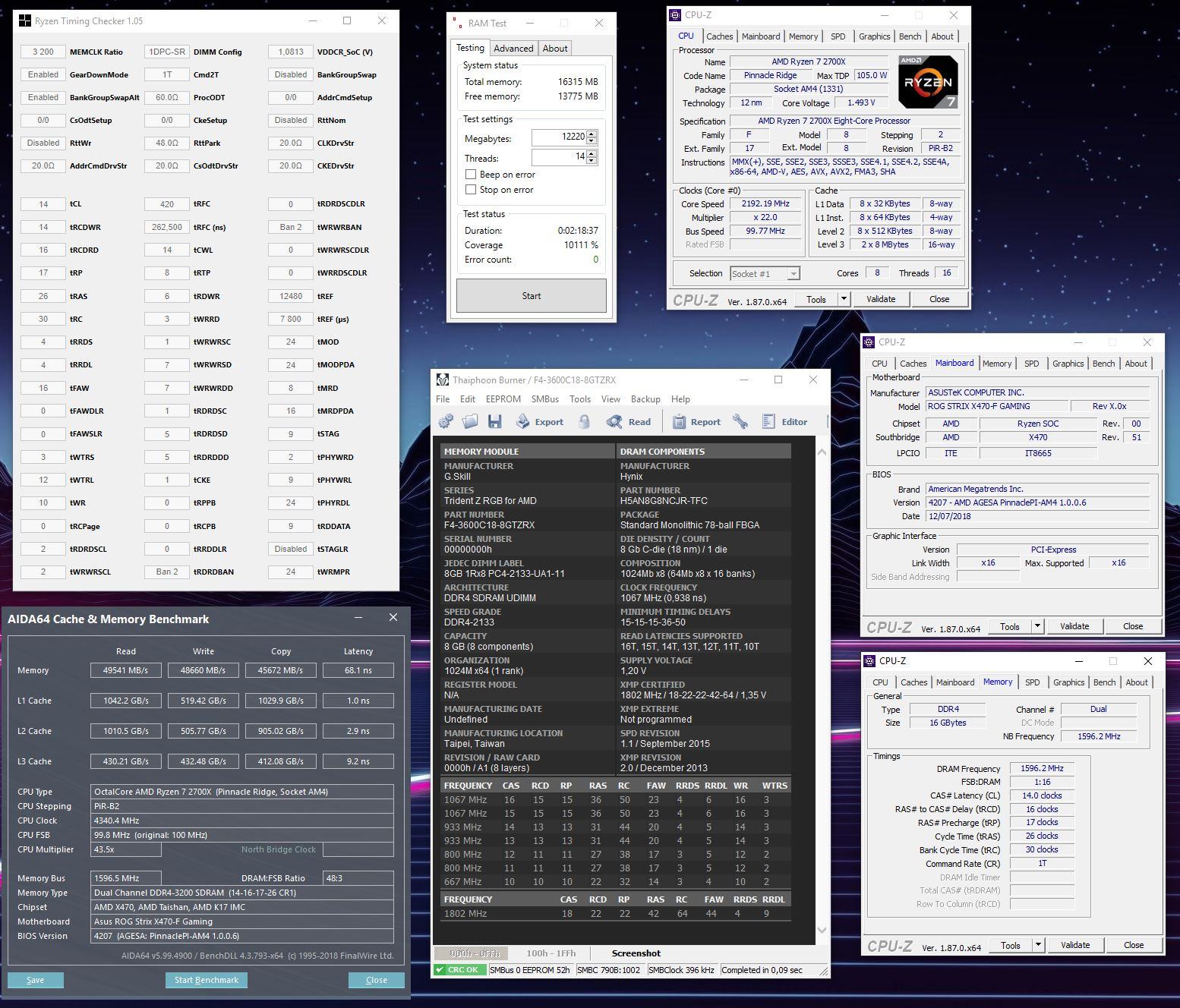

Mein erstes stabiles Setting läuft tatsächlich mit 3200Mhz und angepassten Timings. Hier habe ich mich an Reous und den Ryzen Timing Calculator orientiert. Vielen Dank dafür nochmal !;) Was auffällig ist, ist dass die V_SOC im Vergleich zu anderen Benchmarks hier im Forum relativ hoch ist. Im Moment steht sie auf Auto. Doch im RTC wird manchmal ein Wert von 1.13xV angezeigt. Was ich als sehr hoch empfinde. Was ist denn für V_SOC ein kritischer Wert ?


Als nächsten Schritt werde ich die 3400Mhz in Angriff nehmen. Wie wichtig ist denn die CLDO_VDDP Voltage ?

Hey fu2y,

endlich mal jemand mit diesem RAM. Hätte eigentlich erwartet, dass er mit dem XMP Profil zumindest bootet. Wirst du es jetzt auf 3200 belassen oder schaust du noch ob du mit CL14 noch höher kommst? Wenn du ein gutes Kit hast, sollten damit auch 3333 möglich sein.
Die Auto Soc Spannung ist je nach Board, doch schon recht hoch gewählt aber noch im grünen Bereich. Bei Ryzen heißt es aber auch, dass eine zu hohe Soc zu Instabilitäten führen kann. Am besten stellst du diese manuell ein. Für 3200 sollten in der Regel ~1.00V oder weniger reichen.

An der CLDO_VDDP Spannung habe ich selbst noch recht wenig gemacht. Nach bisherigen Erkenntnissen ist diese auch eher bei Dual Rank hilfreich, nicht aber so sehr bei Single Rank.

Guten Abend,
vielen Dank für deine Tipps. Das hilft mir schon sehr weiter. Mein Ziel ist es möglichst schnelle und dabei stabile Settings zu finden.

Die 3333 habe ich mit CL14 ausprobiert. Booten ließen sie sich ohne Probleme. Nur leider habe ich keine stabile V_SOC / VDIMM Einstellung für einen erfolgreichen AIDA Stresstest gefunden. V_SOC habe ich zwischen 0.95 - 1.1V und VDIMM 1.35 - 1.40 V probiert. Der AIDA Stresstest ist immer gleich nach (< 15 Sekunden) abgebrochen.

Gibt es hierfür vielleicht noch andere Stellschrauben als die beiden Spannungen ?

Hattest du es mal mit entspannteren Subtimings probiert bzw mal komplett auf Auto Timings?
Ansonsten probier mal eine höhere VDIMM. CL skaliert so gut wie gar nicht auf Spannung, deswegen merkst du eventuell erst ab +0.1V etwas (1.45V).

Mensch du bist aber schnell :) Ich werde deine Tipps ausprobieren. Vielen Dank soweit schon mal. Bisher hab ich nur die straffen Timings probiert.

Vielleicht komische Frage. Kann es auch auch an den rtt bzw drv Werten liegen?

Zuletzt bearbeitet:
Ja die Werte sind wichtig, wobei ich die bei deiner Konstellation (Board + 3333 Takt) noch nicht so zum tragen kommen sollten.

So guten Abend,
heute nicht soviel Zeit gehabt. Die Timings liefen leider nicht stabil mit nem 3333er Takt. Die Erhöhung von Vdimm hat schon etwas gebracht. Der Aida Stresstest lief länger. Erst ab einer Vdimm von ca 1.48V war der Ram einigermaßen stabil. Ich könnte mir jedoch vorstellen, dass das ungekühlt langfristig zu Problemen führen könnte. Gibt es hierbei einen maximalen Wert welchen man ohne Kühlung nicht überschreiten sollte ? Will ja nichts in Brand setzen :). Einen Temperatursensor besitzt mein RAM-Kit leider nicht. Eventuell sitzt zwischen den Riegeln auf dem Board ein Sensor. Das muss ich noch verifizieren.

Als zweiten Test habe ich die Haupttimings gleich gelassen und alles andere auf Auto gesetzt. Auch hier habe ich eine VDIMM größer 1.45V setzen müssen.

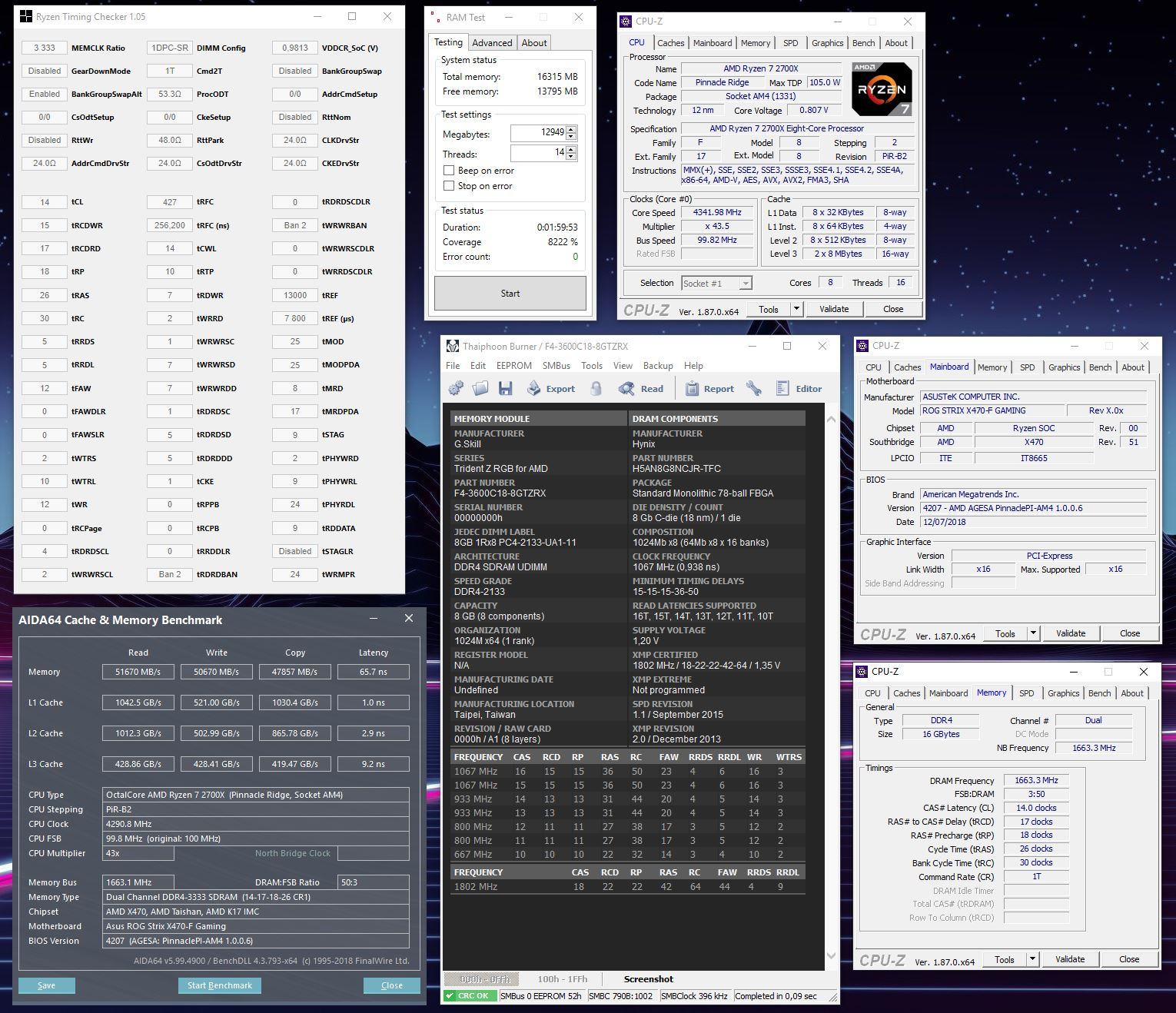

Ich habe jetzt alle Timings gelockert und teste 3333 mit 14-15-17-18-26-30. Hier reicht eine VDIMM < 1.42 V.

Robert Hallock von AMD hat damals gemeint bis zu 1.50V. Meiner Erfahrung nach reagiert CJR aber etwas empfindlich auf hohe Temps, insbesondere bei höheren Taktraten.
Hast du mal GDM off mit CL15 probiert?

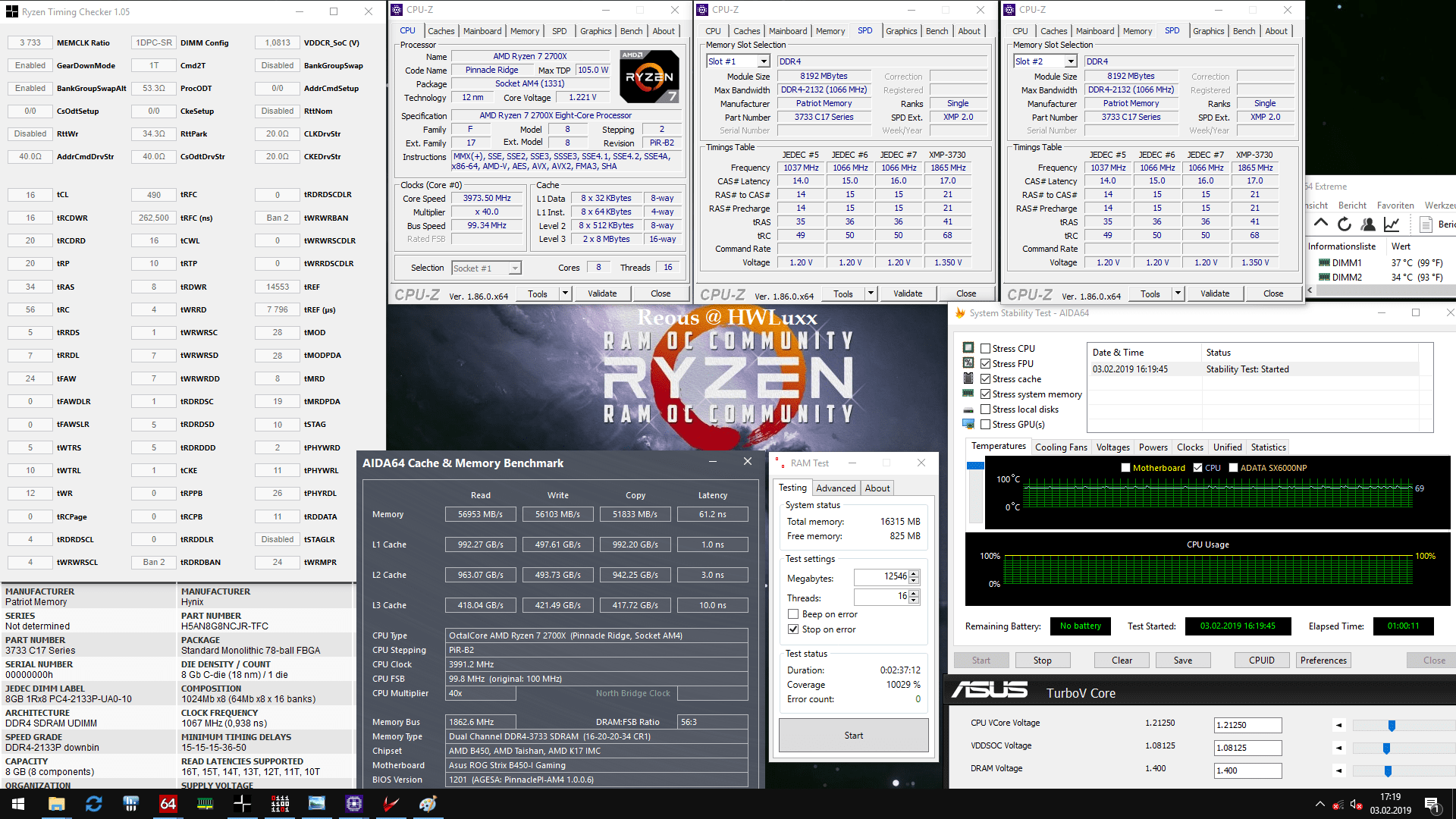

Anbei noch ein Schnelltest von meinen Patriot Viper 3733C17
Neuste Thaiphoon Burner Version liest sie nun auch korrekt als CJR aus.

Spannung musste ich auf 1.40V erhöhen, damit CL16 stabil möglich war.



3733 16-16-20-20 10000% 3.png

wow, schon interessant mit wie wenig DRAM/SOC Voltage du an solche Ergebnisse kommst :). Knackst du die 60ger Latency noch ?:popcorn:

Da ist das bei mir ja echt Kindergarten. 3333 mit 14-15-17-18 geht bei mir ohne Probleme. Nur bei 14-14-16-17 wird es instabil. Habe alles Mögliche durchprobiert. Aber die DRAM Voltage steigt zwischen beiden Fällen mit über 0.12V wirklich stark an.


Ich werde mich jetzt an 3400 ranwagen.

Hatte bereits einmal 59.xns aber weiß nicht mehr mit welchen Settings und ob das überhaupt stabil war. Werde da aber auf jeden Fall nochmal etwas testen.

Die Kits zu vergleichen ist recht schwer, da CJR sehr stark schwanken. DDR4-3333 mit CL14 sehe ich schon als ein sehr gutes Ergebnis an. Deinem Kit traue ich aber auch einiges zu, wobei bei dir dann das Board ab ca DDR4-3600 limitieren wird.

59.x ist schon ne Hausnummer. Welcher konfigurierbarer Wert ist denn für Latency am wichtigsten ?

Ich bin inzwischen bei 3400 14-15-17-18-26-30 angekommen. Auch 14-14-17-18-26-30 lief schon, warf aber bei Karhu mit 3000% nen Fehler. Da ich aber eh auf 3600 kommen möchte, fange ich morgen mit 3533 an.
