[Sammelthread] (In)-Kompatibilitätsliste ***Kühler & Gehäuse***

Gehäuse: Fractal Define Mini
Kühler: Macho HR-02 Rev. A
Mainboard: Gigabyte GA-B75M-D3H
RAM: 2x 8GB Kingston HyperX Blu
Grafikkarte: Sapphire HD 7870 Ghz Edition


Passt alles, ist aber relativ knapp. Habe den Lüfter so eingebaut, dass er nach hinten pustet. Vermutlich wäre es geschickter ihn um 90° gedreht einzubauen, so dass er mehr Abwärme von der Graka nach oben transportiert. Beim Einbau des Macho muss man darauf achten, dass der mitgelieferte Lüfter in eine Richtung 160mm und in die andere 140mm groß ist. Wenn man ihn also "falsch" einbaut, dann drückt das Dämmmaterial des Gehäuses auf den Lüfter, so dass minimal Vibrationen übertragen werden. 90° gedreht passt es aber perfekt.

Den Ram habe ich vor der Kühlermontage eingebaut. Mit ein wenig Geschickt, geht das aber auch noch nachträglich.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Also ich habe ein NZXT Lexa S, in das sowohl ein Xigmatek Achilles, als auch ein Prolimatech Megahalems, (jeweils auf ein Asrock Z68 Extreme3 Gen3 montiert) reinpassen, auch wenn es mir der Seitenwand sehr eng wird.

Ich habe ein Xigmatek Elysium, das nicht kompatibel mit Towerkühlern jenseits 145mm Höhe ist sofern der 230er Lüfter im Seitenteil eingebaut ist. Empfehlenswert für dieses Gehäuse sind eher Top - Blower Kühler, die den Luftstrom des Seitenlüfters optimal nutzen können

Gehäuse: Fractal Design Core 1000
Kühler: Scythe Shuriken Rev.B.
Mainboard: ASRock FM2A75M

Der flache Top-Blower Kühler passt in das kleine Core 1000 ohne jegliche Probleme rein.
Leise wird das ganze dann aber nicht - der Serienlüfter ist runtergeregelt mit ca. 1100-1200 rpm unterwegs was wahrnehmbar ist. Bei Volllast wirds störend laut.

Gehäuse: Cooltek CT-K III Evolution
Kühler: NOCTUA CPU-Kuehler NH-U9B SE2
Mainboard: MSI B75MA-E33, Sockel 1155
RAM: 2 x 8 GB 1600 MHz, Micron®/Elixir®
Grafikkarte: Gigabyte GV-N650OC-1GI NVIDIA GTX 650

Der Kühler passt gut...aber nur in einer Richtung ...


Gehäuse: Sharkoon Vaya Value
Mainboard: Asus P5QPL-AM
Kühler: Thermalright True Spirit 90m
bis zum seitenfenster noch locker 3,5cm platz


Anhänge

  • img_1458yiudg.jpg
    89,4 KB · Aufrufe: 353
  • img_1454zrue1.jpg
    107,6 KB · Aufrufe: 355
Gehäuse: Thermaltake Soprano
Mainboard: Asus P5W DH Deluxe
Kühler: Thermaltake True Spirit 120 M BW


Anhänge

  • img_1472d6yma.jpg
    97,8 KB · Aufrufe: 343
Gehäuse: Coolermaster Centurion 5 II
Mainboard: Asrock Z77 pro3
Kühler: Thermaltake Macho HR02 140 (und damit dann auch der 120)

Coolermaster GeminII (Geminii S - Cooler Master - Leading Provider of Computer Case, Cooler, Power Supply, Laptop Cooling, Gaming Peripherals)
Intel DH67CF
Nicht kompatibel wenn eine Karte im PCI-E Slot verbaut werden soll, da der Abstand zwischen CPU Sockel und PCI-E Port zu gering ist. Dieses Problem sollte mit den meisten anderen ITX Boards ebenfalls vorhanden sein, da der Abstand nahezu identisch ist. Als Ausnahmen hierbei habe ich das Asus P8Z77-I (und derivate), das Zotac H77-ITX WiFi, das EVGA Z77 Stinger, sowie das Zotac Z68-ITX WiFi Supreme ausfindig machen können.

CPU-Kühler:
Kühler: Noctua NH-D14
Mainboard: Asus P7P55D
Kompatibel: Ja

Gehäuse:
Kühler: Noctua NH-D14
Mainboard: Asus P7P55D
Gehäuse: Antec Twelve Hundred V3 Big-Tower - black
Kompatibel: Ja

Nur der optionale 120mm Lüfter in der Seiten Wand des Gehäuses ist mit dem CPU Kühler nicht mehr nutzbar.

Gehäuse: Bitfenix Outlaw
Kühler: Coolink Corator DS
Mainboard: Asus M4N68T-M LE V2
RAM: 2 X 4Gb Elixir
Kompatibel: Ja, wenn man auf die Lüfter Plätze in der Seitenwand verzichten kann.


Besonderheiten beim Einbau:
Der Kühler verdeckt den kleinen 4Pin 12V Anschluss auf dem Mainboard. Dieser muss vor der Kühler Installation angeschlossen werden. Der Kühler muss außerhalb des Gehäuses auf das Board montiert werden, allerdings muss das Netzteil wiederrum schon eingebaut sein.
Anders geht‘s nicht.

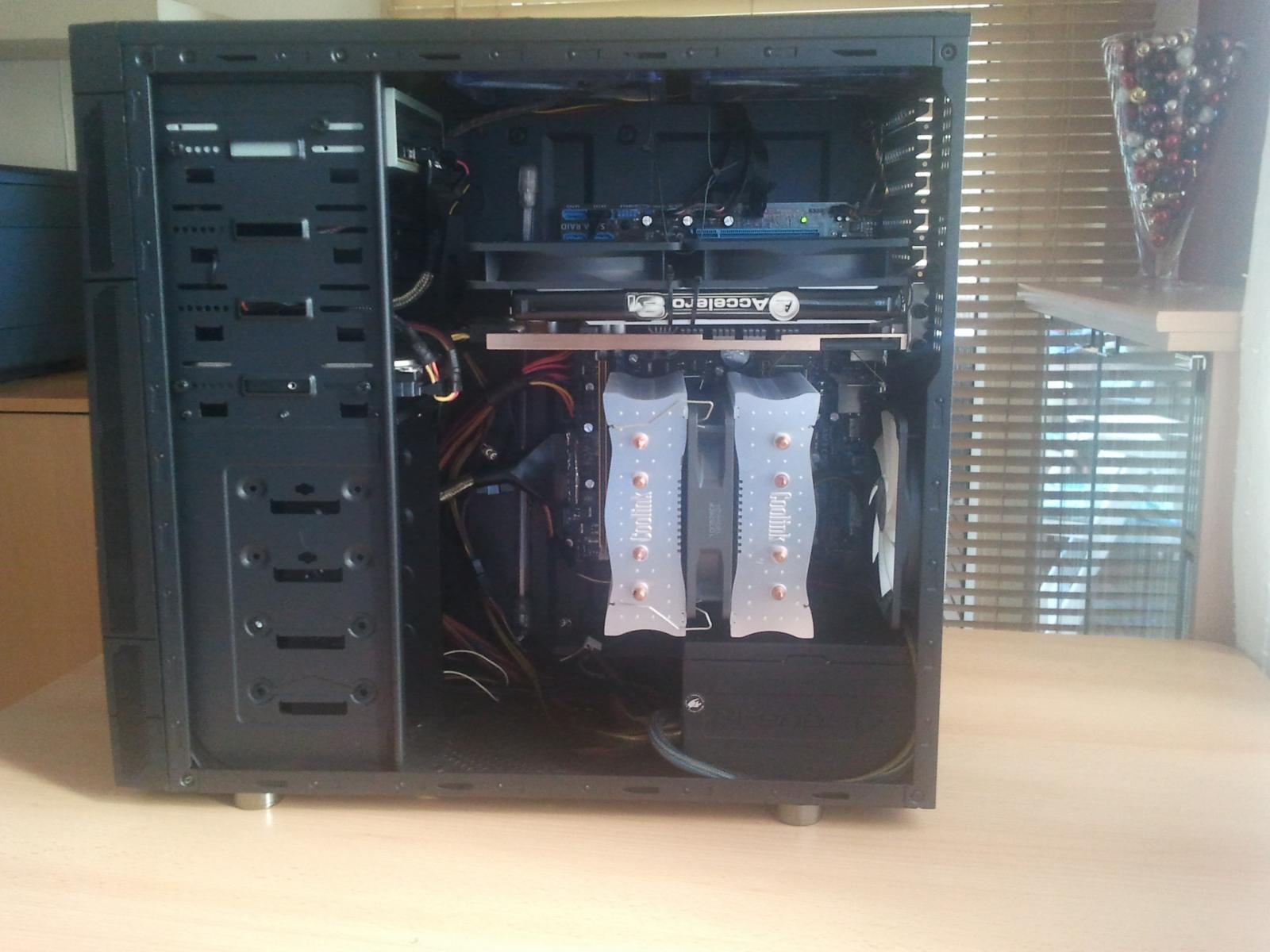

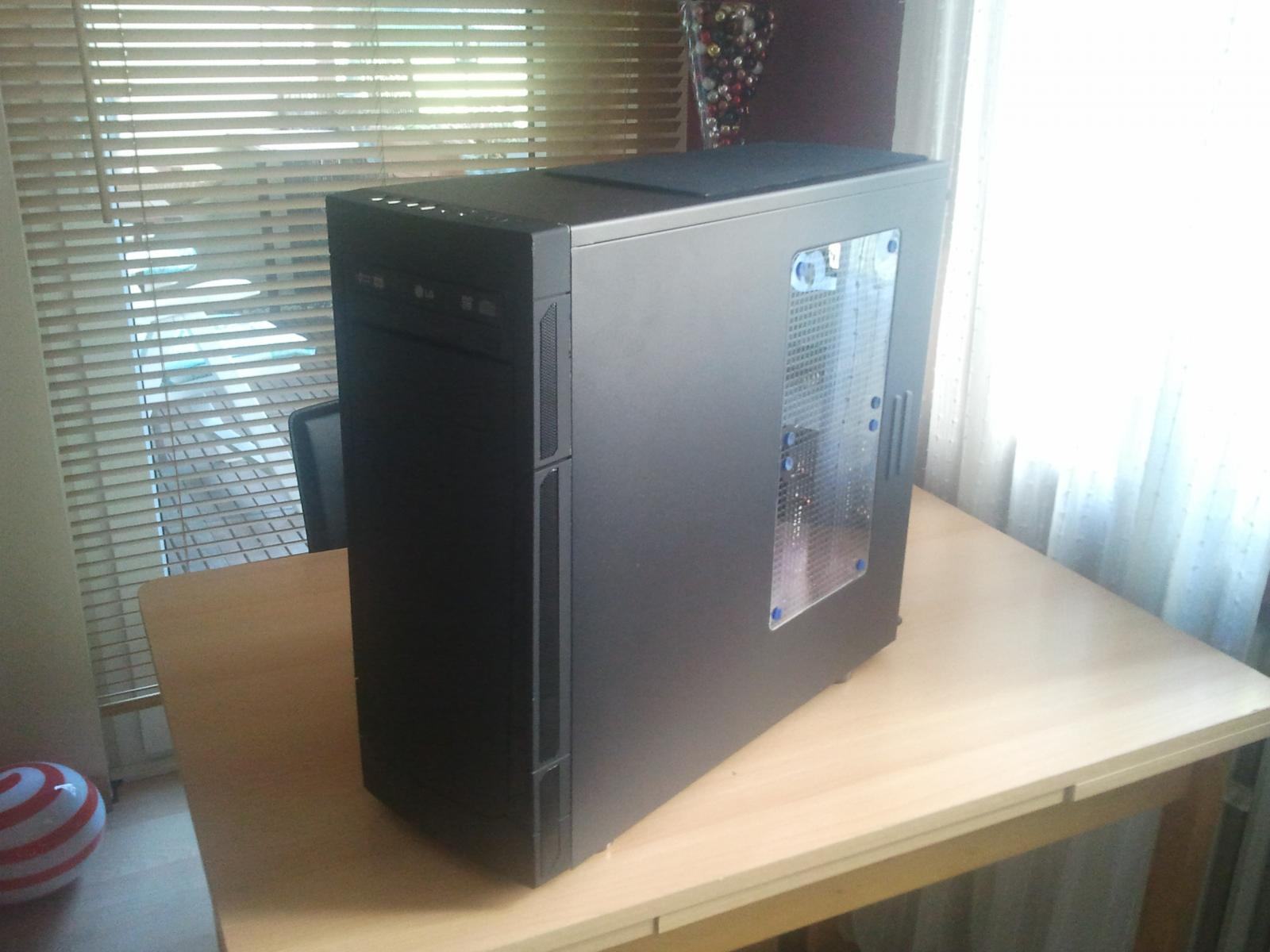

2013-04-07 11.44.10.jpg 2013-04-07 11.44.26 - Kopie.jpg 2013-04-07 11.45.14.jpg 2013-04-07 11.48.13.jpg

Kühler: Thermalright HR-02 Macho 120
Mainboard: ASUS M4A77TD PRO
Ram: G.Skill RipJaws
Gehäuse: A+case Curbic
Kompatibel: Bedingt, Lüfter an der Seitenwand muss entfernt werden, da die Heatpipes in ihn hineinragen.

Besonderheiten: Der Tower verdeckt den 4Pin 12V Anschluss. Der Stecker kann zwar auch mit montiertem Tower eingesteckt werden, ich musst das aber vor dem Mainboard einbau tun, da der der Zugang zum Anschluss (oben) nach dem Einbau vom Netzteil versperrt wird.
Die Ram-Riegel sind wegen der Heatspreader zu hoch um unter den Kühler zu passen, die erste Bank ist aber so weit vom Sockel entfernt, dass der Kühler und Lüfter gerade hinein passen. Der Kühler dürfte aber keinen Millimeter größer sein.

Gehäuse:Zalman Z9 und Z9 Plis
Mainboard: ASUS P8P67 Rev.3.1 , MSI P8P67 GD 43
Kühler: Arctic Freezer Xtreme, Prolimatech Megahelms
Besonderheiten: Seitenwandlüfter vom Z9Plus muss auf die untere Montage Möglichkeit gelegt werden oder weggelassen werden. Der obere würde theoretisch auch geben wird aber etwas eng mit dem Megahelms

Hoi,

hab mal ne Frage zu Micro ATX.
Ne Freundin von mir will einen Gaming PC in klein. Gehäuse wird das BitFenix Phenom M Micro-ATX Gehäuse - schwarz. Verbauen würde ich gerne als Grafikkarte eine Ati 7850, welcher Prozessor Kühler passt da dann noch rein?

Zuletzt bearbeitet:
Laut Hersteller Kühler bis 160mm. Ein Macho wird da nicht reinpassen, aber ein Hyper T4


@ Topic:
Lian Li PC-Q09FB schwarz, 150W Flex-ATX, Mini-ITX Preisvergleich | Geizhals Deutschland
MSI FM2-A75IA-E53 (7792-010R) Preisvergleich | Geizhals Deutschland
Thermalright AXP-100 Preisvergleich | Geizhals Deutschland mit anderem Lüfter:Prolimatech Ultra Sleek Vortex 14 Preisvergleich | Geizhals Deutschland
Corsair Vengeance Low Profile blau DIMM Kit 8GB, DDR3-2133, CL11-11-11-27 (CML8GX3M2A2133C11B) Preisvergleich | Geizhals Deutschland
Lüfter auf dem CPU Kühler saugend, bzw. nach oben pustend, da dort genau eine Öffnung ist. Zuluft mit einem Swif 80mm seitlich.
Mit dem Ram gibts keine Probleme.

Zuletzt bearbeitet:
Gehäuse: Corsair 300R
Maiboard: Asus M5A99X Evo R2.0
Kühler: Noctua NH-U14S
Kompatibel: Ja.

Die Seitenwandlüfter können nach Einbau des CPU-Kühlers weiter genutzt werden.
Der CPU-Lüfter wurde auf der Kühlerrückseite platziert, da dieser ansonsten mit dem Corsair Vengeance Ram kollidiert.

Update 15.12.2013:

Die Heatpipes des NH-U14S haben einen min. Abstand von ca. 3-5mm zur Seitenwand.

Zuletzt bearbeitet:
1. Gaming PC:

Gehäuse: Lian Li V1000b
Mainboard: Asus Crosshair V Formula
Kühler: Phanteks PH-TC14PE
Kompatibel: Ja

2. HTPC

Gehäuse: Lian Li PC-Q09FB
Mainboard: ASUS P8H61-I R2.0 Rev 3.0
Kühler: Scythe Big Shuriken 2 Rev. B
Kompatibel: Ja

Gehäuse: NZXT Phantom 820
MB: Asrock extreme 6 (S2011)
Kühler: Noctua NH-U14S
Kompatibel: bedingt, da der Seitenlüfter mit einer Heatpipe kollediert. Mit leichtem Kraftaufwand wird der Kühler vom Seitenlüfter etwas zur Seite gedrückt und so lässt sich die Seitenwand schließen. Die Distanz zur Decklamelle liegt geschätzt bei 2-3mm. Also nicht optimal, geht aber.

Zuletzt bearbeitet:
Gehäuse: Cooltek U3
MB: ASRock H87M Pro4
Kühler: Thermalright HR-02 Macho Rev. A
Kompatibel: Ja

Gehäuse: Define XL2
MB: Supermicro X8DT3
Kühler: 2x Noctua NH-U12DX
Kompatibel: Ja, sogar mit 4x 120mm Lüfter und Überlagen Grafikkarten kein Problem!

Gehäuse: Cooltek U2
MB: ASRock H87M-ITX
Kühler: Scythe Big Shuriken 2
Kompatibel: Nein, Kühler kollidiert mit Netzteil

Gehäuse: Streacom F1C EVO
MB: MSI B85I
Kühler: Noctua NH-L9i
Kompatibel: Ja, auch mit eingebauter Laufwerksaufhängung

Gehäuse : Lancool K62
Mainboard: MSI P67A-GD65
Grafik: PowerColor 7950 v2
Kompatibel: ja, auch noch schön luft zwischen kühler und seitenwand (>1cm).


Gesendet von meinem Xperia Arc S mit der Hardwareluxx App

Gehäuse : Nanoxia DS 2
Mainboard: Asus M4A87T Evo
Kühler: Be Quiet Dark Rock 3 Pro
Grafik: Sapphire R9 280x
Kompatibel: ja, zur seitenwand ca 1cm

Board: ASRock B75 Pro3-M
Kühler: Macho HR-02 PCGH Edition nach hinten blasend

Abstand zwischen Kühlkörper und Grafikkarte im ersten/oberen Slot ca. 1mm

Zuletzt bearbeitet:
Gehäuse : Bitfenix Prodigy
Mainboard: Asus Z97I-Plus
Kühler: be quiet! Dark Rock 3
Kompatibel: Ja, aber sehr wenig Platz beim Einbau.

Hinweis: Der Einbau von Mainborad mit montierten Kühler muss ohne montierten Lüfter erfolgen, der dieser etwas höher befestigt werden muss, damit er dem Ram nicht in die Quere kommt. Dies stellt aber an sich kein Problem dar und wenn man so vorgeht ist alles uneingeschränkt kompatibel und alle Stecker und Steckplätze sind frei zugänglich. Für mich die ideale Kombination :)

Case: Cosmos 2
Mainboard: Rampage 4 Extreme
CPU Cooler: Noctua NH-D14 SE2011

PASST

Case: Cooltek U3
MainBoard: ASRock 970M Pro
CPU Cooler: Noctua NH-D14

Kompatibel?: Ja, allerdings "berühren" die Lüfterhalter minimal das Netzteil.
