Ahwas? Mal mit 7/5 versucht? B-Dies die mit 6/4 Probleme hatten hatte ich noch nie ehrlich gesagt ^^
Und es sieht bei dir nach Mode2 aus, richtig? Mal mit Mode1 versucht GSAT? Das ist bei mir das "Problem" gewesen. Seitdem ich ab 4400 MHz mit Mode1 arbeite läuft GSAT auch problemlos.
Und es sieht bei dir nach Mode2 aus, richtig? Mal mit Mode1 versucht GSAT? Das ist bei mir das "Problem" gewesen. Seitdem ich ab 4400 MHz mit Mode1 arbeite läuft GSAT auch problemlos.
Zuletzt bearbeitet:
Hab jetzt 2h Karhu ohne Fehler wollte jetzt mal GSAT test 5 sec und dann kommt direkt segmentation fault (core dumped).
Ich hab mal Vdimm und vccio vccsa erhöht hat nix gebracht .

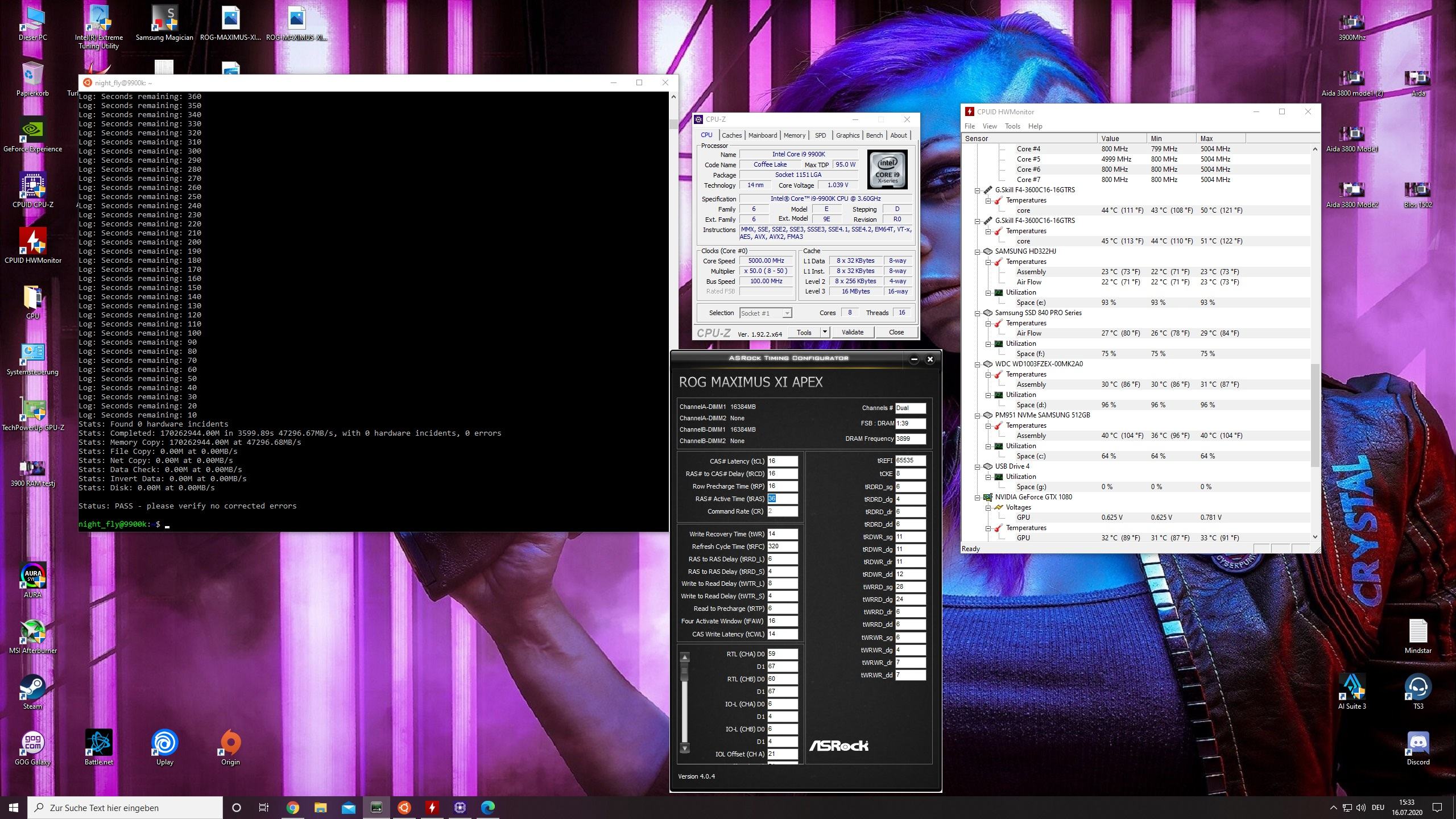

Könnte mal einer bitte bei 4.552 im bild schauen was ich am besten entschärfe um durch GSAT zukommen.
danke schon mal
Ich hab mal Vdimm und vccio vccsa erhöht hat nix gebracht .
Könnte mal einer bitte bei 4.552 im bild schauen was ich am besten entschärfe um durch GSAT zukommen.
danke schon mal
the_patchelor
Legende
@NightFly2
Ich weiß nicht ob es am Speicher liegt, CPU ist stable? Ich mochte auch die neuen Biose nicht, aber das weiß even event. mehr.
Für 9900K und 2x16GB war die 0805 recht optimal.
Was könnte ich noch testen
Ich weiß nicht ob es am Speicher liegt, CPU ist stable? Ich mochte auch die neuen Biose nicht, aber das weiß even event. mehr.
Für 9900K und 2x16GB war die 0805 recht optimal.
Was könnte ich noch testen
CPU war letztes Jahr stabil getestet auf 1.208 last hab jetzt mal auf 1.315v Last hoch gedreht keine Änderung im GSAT@NightFly2
Ich weiß nicht ob es am Speicher liegt, CPU ist stable? Ich mochte auch die neuen Biose nicht, aber das weiß even event. mehr.
Für 9900K und 2x16GB war die 0805 recht optimal.
Was könnte ich noch testen
BF2-Gamer
Legende
- Mitglied seit
- 22.01.2010
- Beiträge
- 11.487

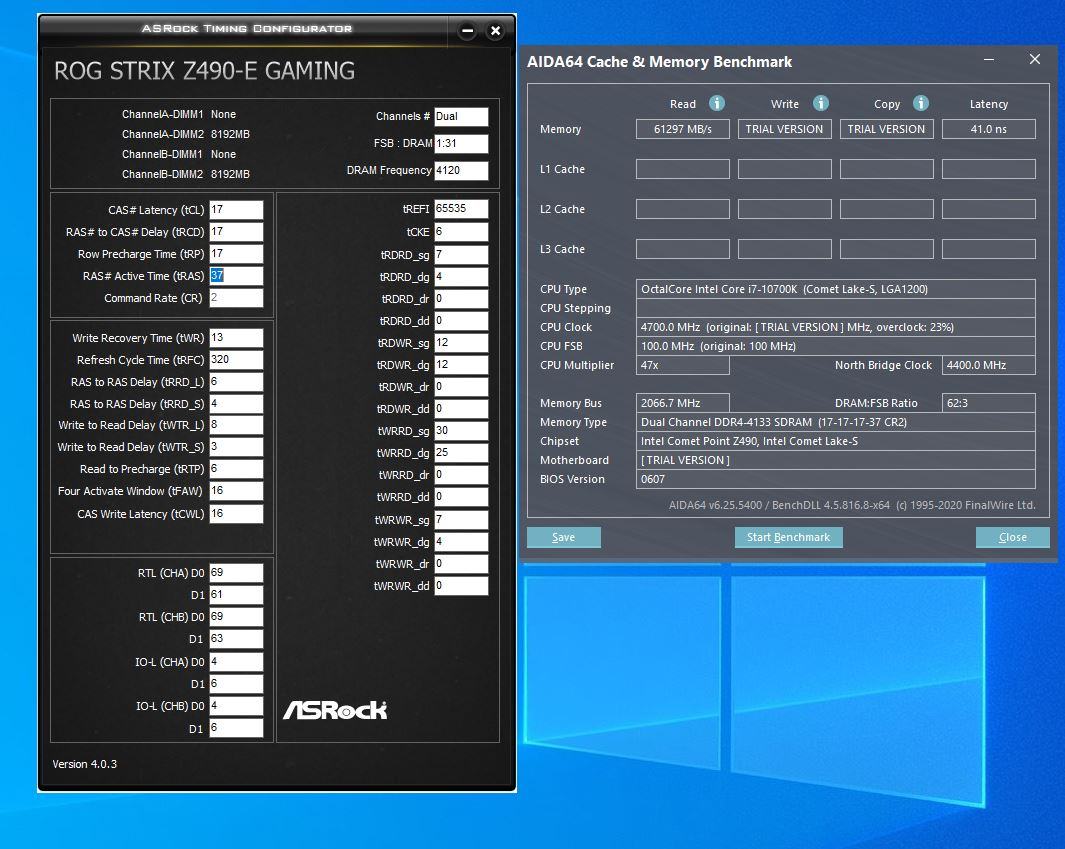

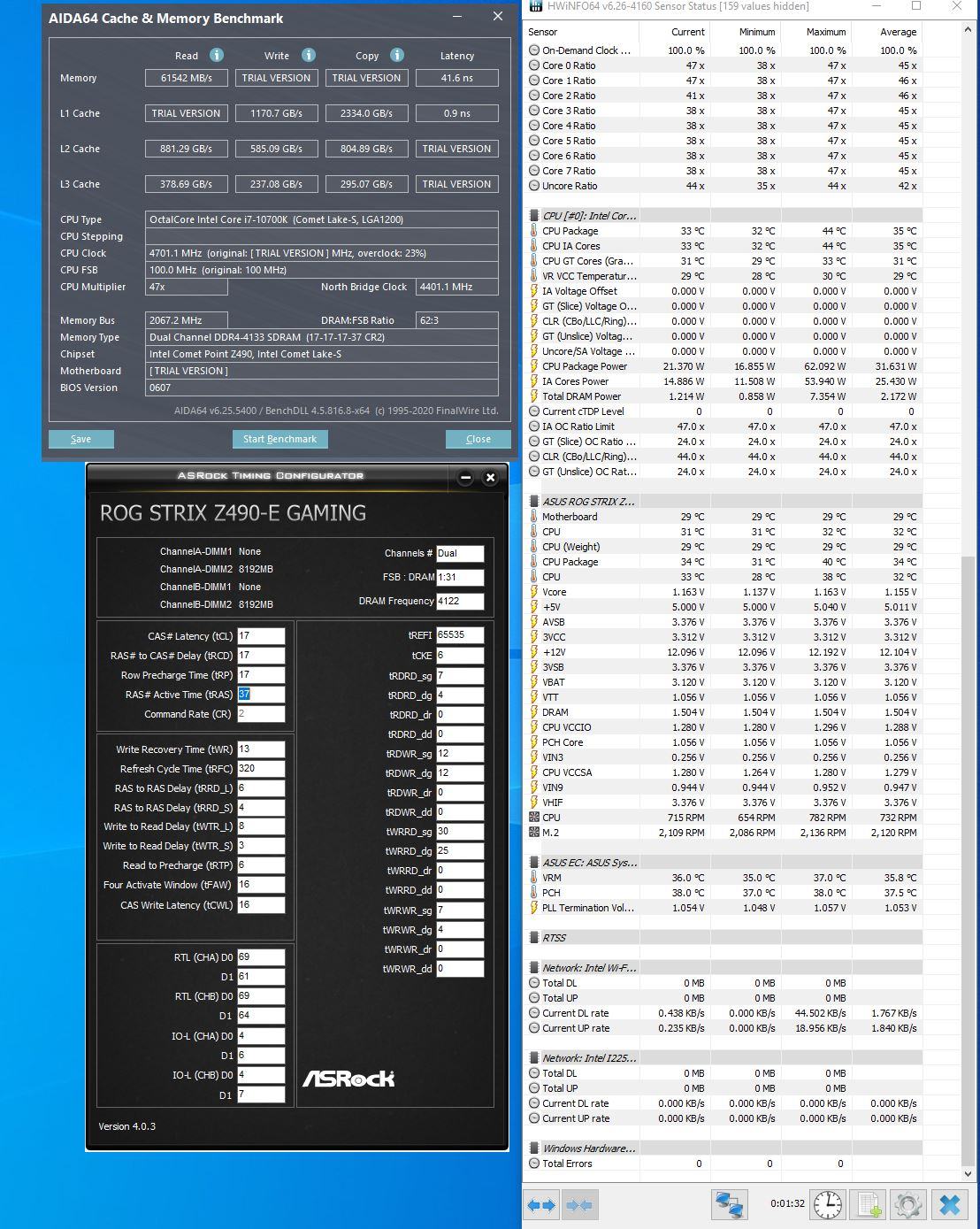

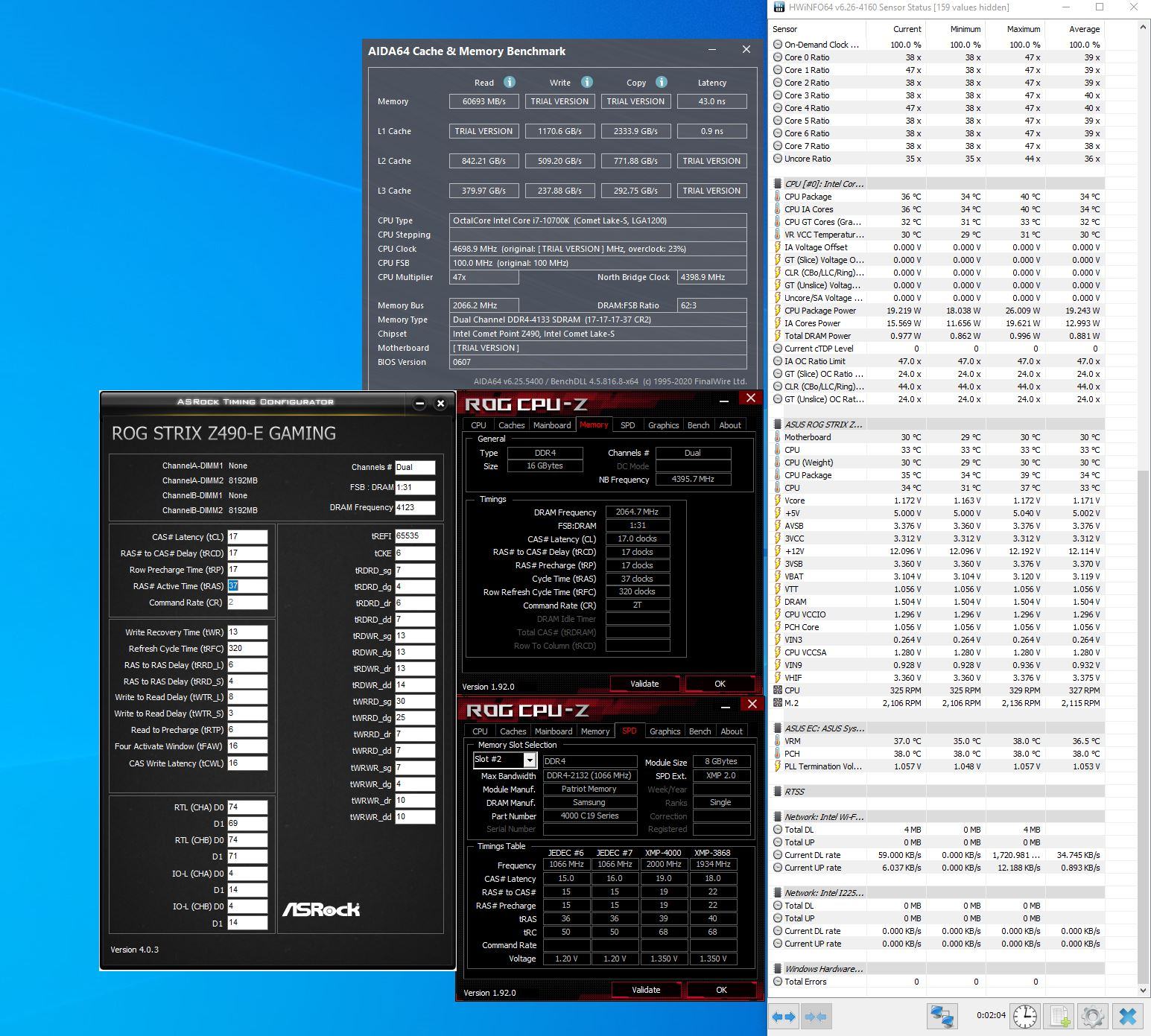

Mir fällt es immer etwas schwer, die Settings (von anderen) vom Asrock-Tool abzulesen.
User mit Asus-Motherboard könnten ja folgendes verwenden. Also um ihre Settings zu teilen.
User mit Asus-Motherboard könnten ja folgendes verwenden. Also um ihre Settings zu teilen.
######################################
######## F4-4400C19D-16GTZKK #########
######################################
############# MAIN SETUP #############
DRAM Frequency.................4133MHz
vDIMM.........................1.50000V
vCCSA.........................1.27500V
vCCIO.........................1.27500V
Maximum Tweak...................Mode 1
############# 1. TIMINGS #############
DRAM CAS# Latency...................17
DRAM RAS# to CAS# Delay.............17
DRAM RAS# ACT Time..................37
DRAM Comand Rate....................2N
############# 2. TIMINGS #############
DRAM RAS# to RAS# Delay L............6
DRAM RAS# to RAS# Delay S............4
DRAM REF Cycle Time................320
DRAM Refresh Interval............65535
DRAM WRITE Recovery Time..........AUTO
DRAM READ to PRE Time................6
DRAM FOUR ACT WIN Time..............16
DRAM WRITE to READ Delay..........AUTO
DRAM WRITE to READ Delay L........AUTO
DRAM WRITE to READ Delay S........AUTO
DRAM CKE Minimum Pulse Width.........6
DRAM Write Latency..................16
############# 3. TIMINGS #############
tRDRD_sg.............................7
tRDRD_dg.............................4
tRDWR_sg............................12
tRDWR_dg............................12
tWRWR_sg.............................7
tWRWR_dg.............................4
tWRRD_sg............................30
tWRRD_dg............................25
tRDRD_dr.............................0
tRDRD_dd.............................0
tRDWR_dr.............................0
tRDWR_dd.............................0
tWRWR_dr.............................0
tWRWR_dd.............................0
tWRRD_dr.............................0
tWRRD_dd.............................0
TWRPRE..............................33
TRDPRE...............................6
tREFIX9............................110
OREF_RI.............................64
############# 4. TIMINGS #############
DRAM RTL INIT value...............AUTO
DRAM RTL (CHA DIMM1 Rank 0).........62
DRAM RTL (CHB DIMM1 Rank 0).........64
DRAM IOL (CHA DIMM1 Rank 0)..........6
DRAM IOL (CHB DIMM1 Rank 0)..........6
CHA IO_Latency_offset.............AUTO
CHB IO_Latency_offset.............AUTO
CHA RFR delay.....................AUTO
CHB RFR delay.....................AUTO
######## F4-4400C19D-16GTZKK #########
######################################
############# MAIN SETUP #############
DRAM Frequency.................4133MHz
vDIMM.........................1.50000V
vCCSA.........................1.27500V
vCCIO.........................1.27500V
Maximum Tweak...................Mode 1
############# 1. TIMINGS #############
DRAM CAS# Latency...................17
DRAM RAS# to CAS# Delay.............17
DRAM RAS# ACT Time..................37
DRAM Comand Rate....................2N
############# 2. TIMINGS #############
DRAM RAS# to RAS# Delay L............6
DRAM RAS# to RAS# Delay S............4
DRAM REF Cycle Time................320
DRAM Refresh Interval............65535
DRAM WRITE Recovery Time..........AUTO
DRAM READ to PRE Time................6
DRAM FOUR ACT WIN Time..............16
DRAM WRITE to READ Delay..........AUTO
DRAM WRITE to READ Delay L........AUTO
DRAM WRITE to READ Delay S........AUTO
DRAM CKE Minimum Pulse Width.........6
DRAM Write Latency..................16
############# 3. TIMINGS #############
tRDRD_sg.............................7
tRDRD_dg.............................4
tRDWR_sg............................12
tRDWR_dg............................12
tWRWR_sg.............................7
tWRWR_dg.............................4
tWRRD_sg............................30
tWRRD_dg............................25
tRDRD_dr.............................0
tRDRD_dd.............................0
tRDWR_dr.............................0
tRDWR_dd.............................0
tWRWR_dr.............................0
tWRWR_dd.............................0
tWRRD_dr.............................0
tWRRD_dd.............................0
TWRPRE..............................33
TRDPRE...............................6
tREFIX9............................110
OREF_RI.............................64
############# 4. TIMINGS #############
DRAM RTL INIT value...............AUTO
DRAM RTL (CHA DIMM1 Rank 0).........62
DRAM RTL (CHB DIMM1 Rank 0).........64
DRAM IOL (CHA DIMM1 Rank 0)..........6
DRAM IOL (CHB DIMM1 Rank 0)..........6
CHA IO_Latency_offset.............AUTO
CHB IO_Latency_offset.............AUTO
CHA RFR delay.....................AUTO
CHB RFR delay.....................AUTO
Zuletzt bearbeitet:
Wenn ich die RTL/IO so einstellen wie in deinem Screen, startet der Rechner nicht mehr
Ai Overclock Tuner (Ai-Übertaktungstuner) [XMP I]
XMP [XMP DDR4-3603 16-16-16-36-1.35V]
BCLK Frequency (BCLK-Frequenz) [100.0000]
ASUS Multicore Enhancement (ASUS Multicore-Erweiterung) [Disabled – Enforce All limits]
SVID Behavior [Auto]
AVX Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
1-Core Ratio Limit [50]
CPU-Bus-Geschwindigkeit: DRAM-Geschwindigkeits-Ratio-Modus [Auto]
DRAM Odd Ratio Mode (Modus eigentümliches DRAM-Verhältnis) [Enabled]
Speicherfrequenz [DDR4-3900MHz]
Xtreme Tweaking [Disabled]
CPU SVID Support (CPU-SVID-Unterstützung) [Auto]
Maximus Tweak [Mode 1]
DRAM CAS# Latency [16]
DRAM RAS# to CAS# Delay [16]
DRAM RAS# ACT Time [36]
DRAM Command Rate [Auto]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [320]
DRAM REF Cycle Time 2 [Auto]
DRAM REF Cycle Time 4 [Auto]
DRAM Refresh Interval [65535]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [Auto]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM WRITE to READ Delay S [Auto]
DRAM CKE Minimum Pulse Width [Auto]
DRAM Write Latency [14]
ODT RTT WR (CHA) [120 DRAM-Takt]
ODT RTT PARK (CHA) [60 DRAM-Takt]
ODT RTT NOM (CHA) [80 DRAM-Takt]
ODT RTT WR (CHB) [120 DRAM-Takt]
ODT RTT PARK (CHB) [60 DRAM-Takt]
ODT RTT NOM (CHB) [80 DRAM-Takt]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
DRAM RTL INIT value [Auto]
DRAM RTL (CHA DIMM0 Rank0) [59]
DRAM RTL (CHA DIMM0 Rank1) [59]
DRAM RTL (CHA DIMM1 Rank0) [67]
DRAM RTL (CHA DIMM1 Rank1) [57]
DRAM RTL (CHB DIMM0 Rank0) [60]
DRAM RTL (CHB DIMM0 Rank1) [60]
DRAM RTL (CHB DIMM1 Rank0) [67]
DRAM RTL (CHB DIMM1 Rank1) [67]
DRAM IOL (CHA DIMM0 Rank0) [6]
DRAM IOL (CHA DIMM0 Rank1) [6]
DRAM IOL (CHA DIMM1 Rank0) [4]
DRAM IOL (CHA DIMM1 Rank1) [4]
DRAM IOL (CHB DIMM0 Rank0) [6]
DRAM IOL (CHB DIMM0 Rank1) [6]
DRAM IOL (CHB DIMM1 Rank0) [4]
DRAM IOL (CHB DIMM1 Rank1) [4]
CHA IO_Latency_offset [21]
CHB IO_Latency_offset [21]
CHA RFR delay [14]
CHB RFR delay [14]
Early Command Training [Auto]
SenseAmp Offset Training [Enabled]
Early ReadMPR Timing Centering 2D [Enabled]
Read MPR Training [Enabled]
Receive Enable Training [Enabled]
Jedec Write Leveling [Enabled]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Enabled]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Dimm ODT Training* [Auto]
Max RTT_WR [ODT Off]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Disabled]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Auto]
Turn Around Timing Training [Disabled]
Rank Margin Tool [Disabled]
Memory Test [Disabled]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Disabled]
Write Drive Strength Up/Dn independently [Disabled]
tRDRD_sg [6]
tRDRD_dg [4]
tRDWR_sg [11]
tRDWR_dg [11]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [28]
tWRRD_dg [24]
tRDRD_dr [6]
tRDRD_dd [6]
tRDWR_dr [11]
tRDWR_dd [12]
tWRWR_dr [7]
tWRWR_dd [7]
tWRRD_dr [6]
tWRRD_dd [6]
TWRPRE [32]
TRDPRE [6]
tREFIX9 [Auto]
OREF_RI [Auto]
MRC-Systemschnellstart [Auto]
Delay after Train [Disabled]
DRAM CLK Period [Auto]
Memory Scrambler [Enabled]
Channel A DIMM Control [Enable both DIMMs]
Channel B DIMM Control [Enable both DIMMs]
Trace Centering [Disabled]
MCH Full Check [Auto]
Training Profile [Auto]
DLLBwEn [Auto]
DRAM SPD Write [Disabled]
XTU Setting [Auto]
CPU Load-Line Calibration (CPU-Belastungslinie-Kalibrierung) [Level 6]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability (CPU-Stromfähigkeit) [140%]
CPU VRM Switching Frequency (CPU-VRM-Schaltfrequenz) [Auto]
VRM Spread Spectrum (VRM-Streuspektrum) [Auto]
CPU Power Duty Control (CPU-Leistungszyklusregelung) [T.Probe]
CPU Power Phase Control (CPU-Leistungsphasensteuerung) [Auto]
CPU Power Thermal Control (Thermische CPU-Leistungssteuerung) [120]
CPU VRM Thermal Control [Auto]
DRAM Current Capability (DRAM-Stromfähigkeit) [100%]
DRAM Switching Frequency (DRAM-Schaltfrequenz) [Auto]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
Core PLL Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
PLL Termination Boot voltage [Auto]
CPU Standby Boot Voltage [Auto]
Intel(R) SpeedStep(tm) [Auto]
Turbo-Modus [Enabled]
Long Duration Package Power Limit (Langzeit-Paket-Leistungslimit) [4095]
Package Power Time Window (Paket-Leistungszeitfenster) [127]
Short Duration Package Power Limit (Kurzzeit-Paket-Leistungslimit) [4095]
IA AC Load Line [Auto]
IA DC Load Line [Auto]
TVB Voltage Optimizations [Auto]
Realtime Memory Timing [Disabled]
FCLK Frequency for Early Power On [Auto]
Initial BCLK Frequency [Auto]
BCLK Amplitude (BCLK-Amplitude) [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
DRAM VTT Voltage [Auto]
VPPDDR Voltage [Auto]
DMI Voltage [Auto]
Core PLL Voltage [Auto]
Internal PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
PLL Bandwidth [Auto]
Eventual DRAM Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual PLL Termination Voltage [Auto]
Eventual DMI Voltage [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
CPU Core/Cache Current Limit Max. (CPU-Kern-/Cache-Stromgrenze max.) [255.75]
Ring Down Bin [Auto]
Min CPU Cache Ratio (Minimales CPU-Cache-Verhältnis) [Auto]
Max CPU Cache Ratio [50]
BCLK Aware Adaptive Voltage [Enabled]
CPU Core/Cache Voltage [Adaptive Mode]
- Offset-Modus-Zeichen [-]
- Additional Turbo Mode CPU Core Voltage [1.260]
- Offset Voltage [0.010]
DRAM-Spannung [1.4000]
CPU VCCIO Voltage [1.23125]
CPU System Agent Voltage [1.30000]
PLL Termination Voltage [Auto]
PCH-Kernspannung [Auto]
CPU Standby Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
PCI Express Native Power Management [Disabled]
PCH DMI ASPM [Disabled]
ASPM 0 [Disabled]
L1 Substates [Disabled]
PCI Express Clock Gating [Enabled]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
Software Guard Extensions (SGX) [Software Controlled]
Tcc Offset Time Window [Auto]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Disabled]
Maximum CPU Core Temperature [Auto]
Aktive Prozessorkerne [Alle]
Hyper-Threading [Enabled]
Thermal Monitor [Enabled]
Boot-Leistungsmodus [Auto]
Intel(R) SpeedStep(tm) [Auto]
Intel(R) Speed Shift Technology [Auto]
Turbo-Modus [Enabled]
CPU C-states [Auto]
CFG Lock [Disabled]
VT-d [Disabled]
Above 4G Decoding [Disabled]
Memory Remap [Enabled]
DMI Max Link Speed [Auto]
PCIEX16_1-Verbindungsgeschwindigkeit [Auto]
PCIEX16_2-Verbindungsgeschwindigkeit [Auto]
PCIe Speed [Auto]
SATA Controller [Enabled]
SATA-Modusauswahl [AHCI]
Aggressive-LPM-Unterstützung [Disabled]
S.M.A.R.T.-Statusprüfung [Enabled]
SATA6G_1(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_2(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_3(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_4(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_5(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_6(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_7(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_8(Gray) [Enabled]
Hot Plug [Disabled]
PTT [Disable]
HD Audio [Enabled]
Intel LAN Controller [Enabled]
Intel PXE Option ROM [Disabled]
When system is in working state [All On]
Q-Code LED Function [POST Code Only]
When system is in sleep, hibernate or soft off states [Aura Off]
PCIEX16_3 Bandwidth [X2 Mode]
Hyper M.2 X16: [Disable][Enable] [Disabled]
USB power delivery in Soft Off state (S5) [Enabled]
Front Panel USB Type C Power Mode [Auto]
Back I/O USB Type C Power Mode [Auto]
Connectivity mode (Wi-Fi & Bluetooth) [Enable]
ErP-Bereit [Disabled]
Nach Stromausfall wiederherstellen [Ausgeschaltet]
Einschalten durch PCI-E [Disabled]
Einschalten durch RTC [Disabled]
SR-IOV Support [Disabled]
Antiquierte USB-Unterstützung [Enabled]
XHCI Hand-off [Disabled]
Samsung Flash Drive 1100 [Auto]
U31G2_1 [Enabled]
U31G1_E1 [Aktiviert]
U31G1_E2 [Aktiviert]
U31G1_E3 [Aktiviert]
U31G1_E4 [Aktiviert]
U31G2_3 [Enabled]
U31G2_4 [Enabled]
LAN1_U31G2_5 [Enabled]
U31G2_C6 [Enabled]
U31G1_7 [Enabled]
U31G1_8 [Enabled]
U31G1_9 [Enabled]
U31G1_10 [Enabled]
USB_11 [Enabled]
USB_12 [Enabled]
U31G1_E5 [Enabled]
U31G1_E6 [Enabled]
Netzwerk-Stack [Disabled]
Gerät [SAMSUNG HD322HJ]
CPU-Temperatur(PECI) [Verwaltung]
MB-Temperatur [Verwaltung]
PCH Temperature [Verwaltung]
T Sensor Temperature [Verwaltung]
DIMM.2 Sensor 1 Temperature [Verwaltung]
DIMM.2 Sensor 2 Temperature [Verwaltung]
Water In T Sensor Temperature [Verwaltung]
Water Out T Sensor Temperature [Verwaltung]
CPU-Lüftergeschwindigkeit [Verwaltung]
CPU Optionale Lüftergeschwindigkeit [Verwaltung]
Gehäuselüfter-1-Drehzahl [Verwaltung]
Gehäuselüfter-2-Drehzahl [Verwaltung]
Gehäuselüfter-3-Drehzahl [Verwaltung]
High Amp Fan Speed [Verwaltung]
W_PUMP+ Geschwindigkeit [Verwaltung]
AIO PUMPEN-Geschwindigkeit [Verwaltung]
Flow Rate [Verwaltung]
CPU-Kern-Spannung [Verwaltung]
3.3V-Spannung [Verwaltung]
5V-Spannung [Verwaltung]
12V-Spannung [Verwaltung]
CPU Q-Fan-Kontrolle [Auto]
CPU-Lüfter beschleunigen [0 sec]
CPU-Lüfter verlangsamen [0 sec]
CPU Fan Speed Lower Limit [200 RPM]
CPU-Lüfterprofil [Standard]
Gehäuselüfter 1 Q-Fan-Steuerung [Auto]
Chassis Fan 1 Q-Fan Source [CPU]
Gehäuselüfter 1 beschleunigen [0 sec]
Gehäuselüfter 1 verlangsamen [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-1-Profil [Standard]
Gehäuselüfter 2 Q-Fan-Steuerung [Auto]
Chassis Fan 2 Q-Fan Source [CPU]
Gehäuselüfter 2 beschleunigen [0 sec]
Gehäuselüfter 2 verlangsamen [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-2-Profil [Standard]
Chassis Fan 3 Q-Fan Control [Auto]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Standard]
High Amp Fan Q-Fan Control [Auto]
High Amp Fan Q-Fan Source [CPU]
High Amp Fan Step Up [0 sec]
High Amp Fan Step Down [0 sec]
High Amp Fan Speed Low Limit [200 RPM]
High Amp Fan Profile [Standard]
WATER PUMP+ Control [Deaktiviert]
Wasserpumpensteuerung [Deaktiviert]
CPU Temperature LED Switch [Enabled]
Firmware Configuration [Test]
Type C Support [Platform-POR]
Schnelles Boot [Enabled]
Nächster Systemstart nach Ausfall der Stromversorgung [Normal-Boot]
Boot-Logo-Anzeige [Disabled]
POST-Bericht [5 Sek]
NUM-Zustand beim Bootup [An]
Bei Fehler auf 'F1' warten [Enabled]
Option-ROM-Meldungen [Force BIOS]
Interrupt 19 abfangen [Disabled]
Einrichtungsmodus [Erweiterter Modus]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
CSM starten [Disabled]
Art des Betriebssystems [Anderes Betriebssystem]
AMI Native NVMe Driver Support [Enabled]
Setup Animator [Disabled]
Vom Profil laden [5]
Profilname [3900]
Im Profil speichern [5]
DIMM Slot Number [Steckplatz 1]
Download & Install ARMOURY CRATE app [Enabled]
Bus Interface (Busschnittstelle) [PCIEX16_1]
XMP [XMP DDR4-3603 16-16-16-36-1.35V]
BCLK Frequency (BCLK-Frequenz) [100.0000]
ASUS Multicore Enhancement (ASUS Multicore-Erweiterung) [Disabled – Enforce All limits]
SVID Behavior [Auto]
AVX Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
1-Core Ratio Limit [50]
CPU-Bus-Geschwindigkeit: DRAM-Geschwindigkeits-Ratio-Modus [Auto]
DRAM Odd Ratio Mode (Modus eigentümliches DRAM-Verhältnis) [Enabled]
Speicherfrequenz [DDR4-3900MHz]
Xtreme Tweaking [Disabled]
CPU SVID Support (CPU-SVID-Unterstützung) [Auto]
Maximus Tweak [Mode 1]
DRAM CAS# Latency [16]
DRAM RAS# to CAS# Delay [16]
DRAM RAS# ACT Time [36]
DRAM Command Rate [Auto]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [320]
DRAM REF Cycle Time 2 [Auto]
DRAM REF Cycle Time 4 [Auto]
DRAM Refresh Interval [65535]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [Auto]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM WRITE to READ Delay S [Auto]
DRAM CKE Minimum Pulse Width [Auto]
DRAM Write Latency [14]
ODT RTT WR (CHA) [120 DRAM-Takt]
ODT RTT PARK (CHA) [60 DRAM-Takt]
ODT RTT NOM (CHA) [80 DRAM-Takt]
ODT RTT WR (CHB) [120 DRAM-Takt]
ODT RTT PARK (CHB) [60 DRAM-Takt]
ODT RTT NOM (CHB) [80 DRAM-Takt]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
DRAM RTL INIT value [Auto]
DRAM RTL (CHA DIMM0 Rank0) [59]
DRAM RTL (CHA DIMM0 Rank1) [59]
DRAM RTL (CHA DIMM1 Rank0) [67]
DRAM RTL (CHA DIMM1 Rank1) [57]
DRAM RTL (CHB DIMM0 Rank0) [60]
DRAM RTL (CHB DIMM0 Rank1) [60]
DRAM RTL (CHB DIMM1 Rank0) [67]
DRAM RTL (CHB DIMM1 Rank1) [67]
DRAM IOL (CHA DIMM0 Rank0) [6]
DRAM IOL (CHA DIMM0 Rank1) [6]
DRAM IOL (CHA DIMM1 Rank0) [4]
DRAM IOL (CHA DIMM1 Rank1) [4]
DRAM IOL (CHB DIMM0 Rank0) [6]
DRAM IOL (CHB DIMM0 Rank1) [6]
DRAM IOL (CHB DIMM1 Rank0) [4]
DRAM IOL (CHB DIMM1 Rank1) [4]
CHA IO_Latency_offset [21]
CHB IO_Latency_offset [21]
CHA RFR delay [14]
CHB RFR delay [14]
Early Command Training [Auto]
SenseAmp Offset Training [Enabled]
Early ReadMPR Timing Centering 2D [Enabled]
Read MPR Training [Enabled]
Receive Enable Training [Enabled]
Jedec Write Leveling [Enabled]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Enabled]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Dimm ODT Training* [Auto]
Max RTT_WR [ODT Off]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Disabled]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Auto]
Turn Around Timing Training [Disabled]
Rank Margin Tool [Disabled]
Memory Test [Disabled]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Disabled]
Write Drive Strength Up/Dn independently [Disabled]
tRDRD_sg [6]
tRDRD_dg [4]
tRDWR_sg [11]
tRDWR_dg [11]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [28]
tWRRD_dg [24]
tRDRD_dr [6]
tRDRD_dd [6]
tRDWR_dr [11]
tRDWR_dd [12]
tWRWR_dr [7]
tWRWR_dd [7]
tWRRD_dr [6]
tWRRD_dd [6]
TWRPRE [32]
TRDPRE [6]
tREFIX9 [Auto]
OREF_RI [Auto]
MRC-Systemschnellstart [Auto]
Delay after Train [Disabled]
DRAM CLK Period [Auto]
Memory Scrambler [Enabled]
Channel A DIMM Control [Enable both DIMMs]
Channel B DIMM Control [Enable both DIMMs]
Trace Centering [Disabled]
MCH Full Check [Auto]
Training Profile [Auto]
DLLBwEn [Auto]
DRAM SPD Write [Disabled]
XTU Setting [Auto]
CPU Load-Line Calibration (CPU-Belastungslinie-Kalibrierung) [Level 6]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability (CPU-Stromfähigkeit) [140%]
CPU VRM Switching Frequency (CPU-VRM-Schaltfrequenz) [Auto]
VRM Spread Spectrum (VRM-Streuspektrum) [Auto]
CPU Power Duty Control (CPU-Leistungszyklusregelung) [T.Probe]
CPU Power Phase Control (CPU-Leistungsphasensteuerung) [Auto]
CPU Power Thermal Control (Thermische CPU-Leistungssteuerung) [120]
CPU VRM Thermal Control [Auto]
DRAM Current Capability (DRAM-Stromfähigkeit) [100%]
DRAM Switching Frequency (DRAM-Schaltfrequenz) [Auto]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
Core PLL Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
PLL Termination Boot voltage [Auto]
CPU Standby Boot Voltage [Auto]
Intel(R) SpeedStep(tm) [Auto]
Turbo-Modus [Enabled]
Long Duration Package Power Limit (Langzeit-Paket-Leistungslimit) [4095]
Package Power Time Window (Paket-Leistungszeitfenster) [127]
Short Duration Package Power Limit (Kurzzeit-Paket-Leistungslimit) [4095]
IA AC Load Line [Auto]
IA DC Load Line [Auto]
TVB Voltage Optimizations [Auto]
Realtime Memory Timing [Disabled]
FCLK Frequency for Early Power On [Auto]
Initial BCLK Frequency [Auto]
BCLK Amplitude (BCLK-Amplitude) [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
DRAM VTT Voltage [Auto]
VPPDDR Voltage [Auto]
DMI Voltage [Auto]
Core PLL Voltage [Auto]
Internal PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
PLL Bandwidth [Auto]
Eventual DRAM Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual PLL Termination Voltage [Auto]
Eventual DMI Voltage [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
CPU Core/Cache Current Limit Max. (CPU-Kern-/Cache-Stromgrenze max.) [255.75]
Ring Down Bin [Auto]
Min CPU Cache Ratio (Minimales CPU-Cache-Verhältnis) [Auto]
Max CPU Cache Ratio [50]
BCLK Aware Adaptive Voltage [Enabled]
CPU Core/Cache Voltage [Adaptive Mode]
- Offset-Modus-Zeichen [-]
- Additional Turbo Mode CPU Core Voltage [1.260]
- Offset Voltage [0.010]
DRAM-Spannung [1.4000]
CPU VCCIO Voltage [1.23125]
CPU System Agent Voltage [1.30000]
PLL Termination Voltage [Auto]
PCH-Kernspannung [Auto]
CPU Standby Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
PCI Express Native Power Management [Disabled]
PCH DMI ASPM [Disabled]
ASPM 0 [Disabled]
L1 Substates [Disabled]
PCI Express Clock Gating [Enabled]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
Software Guard Extensions (SGX) [Software Controlled]
Tcc Offset Time Window [Auto]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Disabled]
Maximum CPU Core Temperature [Auto]
Aktive Prozessorkerne [Alle]
Hyper-Threading [Enabled]
Thermal Monitor [Enabled]
Boot-Leistungsmodus [Auto]
Intel(R) SpeedStep(tm) [Auto]
Intel(R) Speed Shift Technology [Auto]
Turbo-Modus [Enabled]
CPU C-states [Auto]
CFG Lock [Disabled]
VT-d [Disabled]
Above 4G Decoding [Disabled]
Memory Remap [Enabled]
DMI Max Link Speed [Auto]
PCIEX16_1-Verbindungsgeschwindigkeit [Auto]
PCIEX16_2-Verbindungsgeschwindigkeit [Auto]
PCIe Speed [Auto]
SATA Controller [Enabled]
SATA-Modusauswahl [AHCI]
Aggressive-LPM-Unterstützung [Disabled]
S.M.A.R.T.-Statusprüfung [Enabled]
SATA6G_1(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_2(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_3(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_4(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_5(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_6(Black) [Enabled]
Hot Plug [Disabled]
SATA6G_7(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_8(Gray) [Enabled]
Hot Plug [Disabled]
PTT [Disable]
HD Audio [Enabled]
Intel LAN Controller [Enabled]
Intel PXE Option ROM [Disabled]
When system is in working state [All On]
Q-Code LED Function [POST Code Only]
When system is in sleep, hibernate or soft off states [Aura Off]
PCIEX16_3 Bandwidth [X2 Mode]
Hyper M.2 X16: [Disable][Enable] [Disabled]
USB power delivery in Soft Off state (S5) [Enabled]
Front Panel USB Type C Power Mode [Auto]
Back I/O USB Type C Power Mode [Auto]
Connectivity mode (Wi-Fi & Bluetooth) [Enable]
ErP-Bereit [Disabled]
Nach Stromausfall wiederherstellen [Ausgeschaltet]
Einschalten durch PCI-E [Disabled]
Einschalten durch RTC [Disabled]
SR-IOV Support [Disabled]
Antiquierte USB-Unterstützung [Enabled]
XHCI Hand-off [Disabled]
Samsung Flash Drive 1100 [Auto]
U31G2_1 [Enabled]
U31G1_E1 [Aktiviert]
U31G1_E2 [Aktiviert]
U31G1_E3 [Aktiviert]
U31G1_E4 [Aktiviert]
U31G2_3 [Enabled]
U31G2_4 [Enabled]
LAN1_U31G2_5 [Enabled]
U31G2_C6 [Enabled]
U31G1_7 [Enabled]
U31G1_8 [Enabled]
U31G1_9 [Enabled]
U31G1_10 [Enabled]
USB_11 [Enabled]
USB_12 [Enabled]
U31G1_E5 [Enabled]
U31G1_E6 [Enabled]
Netzwerk-Stack [Disabled]
Gerät [SAMSUNG HD322HJ]
CPU-Temperatur(PECI) [Verwaltung]
MB-Temperatur [Verwaltung]
PCH Temperature [Verwaltung]
T Sensor Temperature [Verwaltung]
DIMM.2 Sensor 1 Temperature [Verwaltung]
DIMM.2 Sensor 2 Temperature [Verwaltung]
Water In T Sensor Temperature [Verwaltung]
Water Out T Sensor Temperature [Verwaltung]
CPU-Lüftergeschwindigkeit [Verwaltung]
CPU Optionale Lüftergeschwindigkeit [Verwaltung]
Gehäuselüfter-1-Drehzahl [Verwaltung]
Gehäuselüfter-2-Drehzahl [Verwaltung]
Gehäuselüfter-3-Drehzahl [Verwaltung]
High Amp Fan Speed [Verwaltung]
W_PUMP+ Geschwindigkeit [Verwaltung]
AIO PUMPEN-Geschwindigkeit [Verwaltung]
Flow Rate [Verwaltung]
CPU-Kern-Spannung [Verwaltung]
3.3V-Spannung [Verwaltung]
5V-Spannung [Verwaltung]
12V-Spannung [Verwaltung]
CPU Q-Fan-Kontrolle [Auto]
CPU-Lüfter beschleunigen [0 sec]
CPU-Lüfter verlangsamen [0 sec]
CPU Fan Speed Lower Limit [200 RPM]
CPU-Lüfterprofil [Standard]
Gehäuselüfter 1 Q-Fan-Steuerung [Auto]
Chassis Fan 1 Q-Fan Source [CPU]
Gehäuselüfter 1 beschleunigen [0 sec]
Gehäuselüfter 1 verlangsamen [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-1-Profil [Standard]
Gehäuselüfter 2 Q-Fan-Steuerung [Auto]
Chassis Fan 2 Q-Fan Source [CPU]
Gehäuselüfter 2 beschleunigen [0 sec]
Gehäuselüfter 2 verlangsamen [0 sec]
Unterer Grenzwert der Gehäuselüftergeschwindigkeit [200 RPM]
Gehäuselüfter-2-Profil [Standard]
Chassis Fan 3 Q-Fan Control [Auto]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Standard]
High Amp Fan Q-Fan Control [Auto]
High Amp Fan Q-Fan Source [CPU]
High Amp Fan Step Up [0 sec]
High Amp Fan Step Down [0 sec]
High Amp Fan Speed Low Limit [200 RPM]
High Amp Fan Profile [Standard]
WATER PUMP+ Control [Deaktiviert]
Wasserpumpensteuerung [Deaktiviert]
CPU Temperature LED Switch [Enabled]
Firmware Configuration [Test]
Type C Support [Platform-POR]
Schnelles Boot [Enabled]
Nächster Systemstart nach Ausfall der Stromversorgung [Normal-Boot]
Boot-Logo-Anzeige [Disabled]
POST-Bericht [5 Sek]
NUM-Zustand beim Bootup [An]
Bei Fehler auf 'F1' warten [Enabled]
Option-ROM-Meldungen [Force BIOS]
Interrupt 19 abfangen [Disabled]
Einrichtungsmodus [Erweiterter Modus]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
CSM starten [Disabled]
Art des Betriebssystems [Anderes Betriebssystem]
AMI Native NVMe Driver Support [Enabled]
Setup Animator [Disabled]
Vom Profil laden [5]
Profilname [3900]
Im Profil speichern [5]
DIMM Slot Number [Steckplatz 1]
Download & Install ARMOURY CRATE app [Enabled]
Bus Interface (Busschnittstelle) [PCIEX16_1]
BF2-Gamer
Legende
- Mitglied seit
- 22.01.2010
- Beiträge
- 11.487
Wenn ich die RTL/IO so einstellen wie in deinem Screen, startet der Rechner nicht mehr
Was bei mir funktioniert, muss ja nicht bei dir funktionieren.
Das wäre auch zu einfach.Stell mal wieder alles auf "Auto", dann neustarten und dann folgendes im BIOS einstellen:
Round Trip Latency.............Enabled
MRC Fast Boot.................Disabled
MCH Full Check.................Enabled
Dann schaust Du dir mal die RTL/IO an. Wenn die automatisch z.B. 62/64/6/6 oder 63/62/7/7 (gibt da ein paar Kombinationen) booten, kannst Du den Wert Fix eintragen. Du könntest dich aber auch mit der Einstellung "DRAM RTL INIT value" dem Wert nähern. Also z.B. "70" eintragen. Bootet? Dann "69". Bootet? Dann "68". Das machst Du solange, bis er nicht mehr booten und trägst dann den letzen Wert ein, der auch Bootfähig war und schaust dir dann die RTL/IO an und fixierst diese ggf.
Das hab ich doch gemacht und die werte dann selber eingetragen.
Hab jetzt nicht stressapptest -W -M 27008 -s 3600 --pause_delay 3700
sondern stressapptest -W -M 25008 -s 3600 --pause_delay 3700
und das läuft
Hab jetzt nicht stressapptest -W -M 27008 -s 3600 --pause_delay 3700
sondern stressapptest -W -M 25008 -s 3600 --pause_delay 3700
und das läuft
Zuletzt bearbeitet:
the_patchelor
Legende
Ist dein System so zugemüllt und du hast nur so wenig freien Speicher?
Du kannst auch nur 500MB verwenden aber dann brauchst du auch nicht GSAT laufen lassen... dass hat dann nix mit RAM Stabilität mehr zu tun...
Du kannst auch nur 500MB verwenden aber dann brauchst du auch nicht GSAT laufen lassen... dass hat dann nix mit RAM Stabilität mehr zu tun...
Danke dir.Was bei mir funktioniert, muss ja nicht bei dir funktionieren.
Stell mal wieder alles auf "Auto", dann neustarten und dann folgendes im BIOS einstellen:
Round Trip Latency.............Enabled
MRC Fast Boot.................Disabled
MCH Full Check.................Enabled
Dann schaust Du dir mal die RTL/IO an. Wenn die automatisch z.B. 62/64/6/6 oder 63/62/7/7 (gibt da ein paar Kombinationen) booten, kannst Du den Wert Fix eintragen. Du könntest dich aber auch mit der Einstellung "DRAM RTL INIT value" dem Wert nähern. Also z.B. "70" eintragen. Bootet? Dann "69". Bootet? Dann "68". Das machst Du solange, bis er nicht mehr booten und trägst dann den letzen Wert ein, der auch Bootfähig war und schaust dir dann die RTL/IO an und fixierst diese ggf.
68 bootet nicht mehr, daher steht es auf 69. Anbei das Resultat.
Gibts noch mehr was ich versuchen kann?
Anhänge
Wichtig ist bei dir DIMM1 jeweils.
versuch es mal so:
DRAM RTL (CHA DIMM1 Rank 0).........61
DRAM RTL (CHB DIMM1 Rank 0).........63
DRAM IOL (CHA DIMM1 Rank 0)..........6
DRAM IOL (CHB DIMM1 Rank 0)..........6
versuch es mal so:
DRAM RTL (CHA DIMM1 Rank 0).........61
DRAM RTL (CHB DIMM1 Rank 0).........63
DRAM IOL (CHA DIMM1 Rank 0)..........6
DRAM IOL (CHB DIMM1 Rank 0)..........6
ja wie hast du Auslagerungsdatei automatisch ?
ich hab bei allen Laufwerken keine eingestellt stell ich auf automatisch um startet er bei mir auch 27008
Phoenix2000
Legende
- Mitglied seit
- 07.01.2006
- Beiträge
- 8.121
Bei GSat reichen auch 25GB der brauch ja trotzdem alle Bänke, selbst wenn du alles nimmst und der Anfängt auszulagern und der Copy Wert drastisch sinkt deswegen, schmeißt er dir Fehler wenn es am Limit ist.Bevor er auslagert solltest du aber lieber mit weniger testen.
@the_patchelor
Sehr nice vor allem das die DR wirklich so easy durch GSat kommen, was du mal testen könntest wäre Geekbench 4, was da an Leistung bei rumkommt bei den einzelnen Score´s.
the_patchelor
Legende
in Karhu nehm ich 28500 und hab noch 1,5-2GB frei (ist aber auch nix groß installiert), GSAT hab ich den Wert von CB einfach übernommen, sprich 28672
Phoenix2000
Legende
- Mitglied seit
- 07.01.2006
- Beiträge
- 8.121
@NightFly2
Ja also die richtigen ODT für dich kann ich dir nicht sagen, aber wenn dir meine schon helfen und du damit keine 4000 schaffen solltest, würde ich nom und park als erstere Anfangen.
Beide Kanäle sind immer gleich setzen bei Nom Park und Wr.
Ich hab mich damals durchgetestet, was bei mir auch noch geht aber alles nicht so stabil im Boot ist Nom 34 park 48 WR 80 etwas besser als das ist oder Nom 40 Park 60 WR 80.
P.S.
GSat ersetzt dir aber nicht wirklich Memtest, das solltest du extra testen.GSat testet mehr die CPU Kommunikation, das ist auch das wichtigere, Memtest mehr wie dein Speicher unter "Volllast" läuft.
Ja also die richtigen ODT für dich kann ich dir nicht sagen, aber wenn dir meine schon helfen und du damit keine 4000 schaffen solltest, würde ich nom und park als erstere Anfangen.
Beide Kanäle sind immer gleich setzen bei Nom Park und Wr.
Ich hab mich damals durchgetestet, was bei mir auch noch geht aber alles nicht so stabil im Boot ist Nom 34 park 48 WR 80 etwas besser als das ist oder Nom 40 Park 60 WR 80.
P.S.
GSat ersetzt dir aber nicht wirklich Memtest, das solltest du extra testen.GSat testet mehr die CPU Kommunikation, das ist auch das wichtigere, Memtest mehr wie dein Speicher unter "Volllast" läuft.
Zuletzt bearbeitet:
4000 MHz (2x16GB) sollten mit guten B-Dies auf dem Gene und Apex einfach ohne weiteres Zutun durchbooten. GLeiches gilt auch für E-Die DR Module. ab 4000 trennt sich dann die Spreu vom Weizen. Da brauchs ein gutes PCB und gute ICs. Wie das auf dem XII Apex aussieht weiß ich nicht. Da sollten auch die schlechteren DR B-Dies 4000+ machen.
Gibts sonst noch Sachen was ich versuchen kann? Primärtimings senken?
Anhänge
BF2-Gamer
Legende
- Mitglied seit
- 22.01.2010
- Beiträge
- 11.487
Ich würde es mit HCI-Memtest bis mindestens 400% testen, da bewährt.
G
Gelöschtes Mitglied 55164
Guest
@de89 Du musst HCI pro CPU-Thread einmal starten, also z.B. bei nem 9900K 16x, und den Ram gleichmäßig auf die Fenster aufteilen, aber nicht allen Ram verwenden, max 80% Füllgrad, sonst wird ausgelagert, das soll beim Ramtest nicht sein.
Es gibt auch noch den Memtesthelper, der funktioniert aber nur bis Version 6.1. Mit dem geht es automatisch das Fenstererstellen und Ram aufteilen.
Es gibt auch noch den Memtesthelper, der funktioniert aber nur bis Version 6.1. Mit dem geht es automatisch das Fenstererstellen und Ram aufteilen.
