[Sammelthread] Intel DDR4 RAM OC Thread + Guides und Tipps
- Ersteller even.de
- Erstellt am
Danke, dass du dir die Mühe gemacht hast, aber dein Test sagt doch gar nichts aus bezüglich der Latenz. Mit PPD1/0 verringert man zwar die Latenz aber du siehst ja dass es nichts bringt. Viel interessanter wäre doch ein Test zwischen realer Low-Latency und realer High Latency. Also zum Beispiel 4266 17-17-17 4x8 und 4500 C16 2x8 Beides ohne PPD Hack. C17 vs C17 zu testen ist zwar ein Anhaltspunkt aber beweist in keinem Fall dass Latency < Copy bringt beim Gamen. Diese PPD Geschichte ist außerdem auch nach meiner Recherche eher Augenwischerei.
Phoenix2000
Legende
- Mitglied seit
- 07.01.2006
- Beiträge
- 8.121
PPD auf 0 bringt schon gut was, da würde ich sagen waren die Recherchen einfach nicht ordentlich.

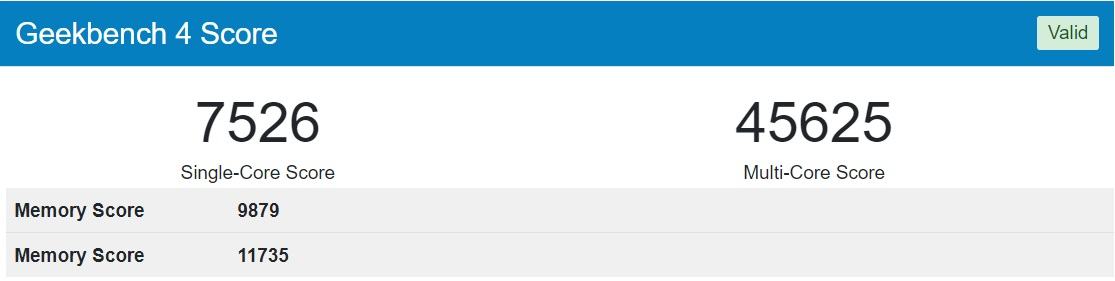

Ob Geekbench, Forza oder Anno, also ich habe überall einen höheren Score.
5,4/4,9/4400CL17-17 mit PPD 0
Oder im PCGH Anno Test liege ich bei 98,65FPS.
https://extreme.pcgameshardware.de/benchmarks/570830-anno-1800-cpu-benchmark-pcgh-szene.html
Davon mal abgesehen bringt beides was, die meisten Games sind aber stärker Bandbreiten limitiert, wenn man genug getestet hat stellt man das halt nunmal fest.
Daher ist mir nen guter Copy Wert erstmal wichtiger, ne gute Latenz dazu ist dann nochmal besser
Ob Geekbench, Forza oder Anno, also ich habe überall einen höheren Score.
5,4/4,9/4400CL17-17 mit PPD 0
Oder im PCGH Anno Test liege ich bei 98,65FPS.
https://extreme.pcgameshardware.de/benchmarks/570830-anno-1800-cpu-benchmark-pcgh-szene.html
Davon mal abgesehen bringt beides was, die meisten Games sind aber stärker Bandbreiten limitiert, wenn man genug getestet hat stellt man das halt nunmal fest.
Daher ist mir nen guter Copy Wert erstmal wichtiger, ne gute Latenz dazu ist dann nochmal besser
Zuletzt bearbeitet:

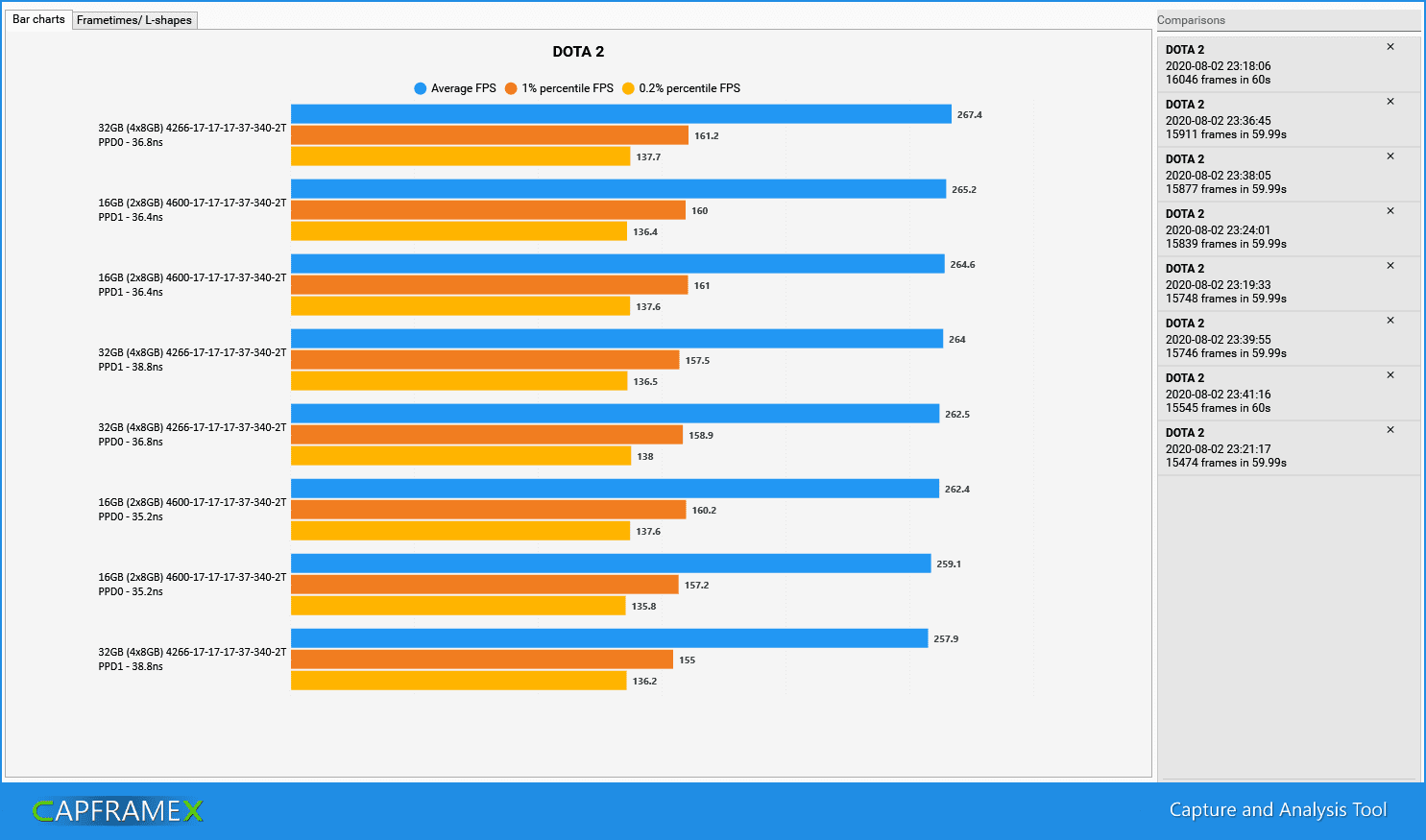

Naja... Das Ergebnis zeigt da aber auch, dass SR mit höherem Takt da schneller ist ^^ Also ohne PPD. Und bei 36,4ns liege ich nochmal gut 2 ns drunter mit 34,5.
Ich habs in 1080p getestet weil bei WQHD meine 2080 an 1-2 Stellen zum Flaschenhals wird.
4500 16-16-16-30-300-2T 34,5ns Max Details 1080p RTX 2080 @ 2000/8000
CapFrameX - 43aae6fa-6f79-4ef0-8210-871f4e35e8b4 - Sessioncollection
www.capframex.com
Zuletzt bearbeitet:
Phoenix2000
Legende
- Mitglied seit
- 07.01.2006
- Beiträge
- 8.121
Ohne Worte^^
Ich habs nochmal 1:1 mit meinen DR Modulen verglichen. Ich habe ein eigenes Replay aus einem aktuellen eigenen Match mit aktuellen Spells etc. genommen und 3x pro Setup die gleiche Scene getestet und die Ergebnisse per Aggregation zusammengefügt - ist also ein Schnitt aus 3 Runs jeweils. Game lief mit 1080p und Max Details.
Subs sind bei 4000C15 bei DR und SR exakt gleich. Mit DR hab ich ~2,6k mehr Copy aber auch ~2,1ns höhere latenz.
2x8GB SR 4600 CL 16-16-16-30-300-2T = 33,8ns / 63,6k Copy
2x8GB SR 4000 CL 15-15-15-28-280-2T = 36,3ns / 56,2k Copy
2x16GB DR 4000 CL 15-15-15-28-280-2T = 38,4ns / 58,8k Copy
Ich kann mir eure Ergebnisse dann nur so erklären, dass sich beim 9900K und 10900K einfach was an der Architektur geändert hat und diese dann einfach mehr vom Copy profitiert.
Subs sind bei 4000C15 bei DR und SR exakt gleich. Mit DR hab ich ~2,6k mehr Copy aber auch ~2,1ns höhere latenz.
2x8GB SR 4600 CL 16-16-16-30-300-2T = 33,8ns / 63,6k Copy
2x8GB SR 4000 CL 15-15-15-28-280-2T = 36,3ns / 56,2k Copy
2x16GB DR 4000 CL 15-15-15-28-280-2T = 38,4ns / 58,8k Copy
Ich kann mir eure Ergebnisse dann nur so erklären, dass sich beim 9900K und 10900K einfach was an der Architektur geändert hat und diese dann einfach mehr vom Copy profitiert.
Zuletzt bearbeitet:
Esenel
Experte
- Mitglied seit
- 09.06.2019
- Beiträge
- 539
Ganz ehrlich.
Irgendwie testest du gerade ein bisschen Kraut und Rüben.
Wir haben Eingangs gesagt, dass DR/4DIMM ~300MHz bei sonst exakt gleichen Timings ausgleicht.
Was testest du.
600 MHz Differenz bei sich ändernden Primärtimings.
Bei meinem Test sind es 333 MHz Abstand bei sonst exakt gleichen Primär, Sekundär und Tertiär Timings.
Dabei komm ich, wenn ich den Mittelwert der Runs bilde, auf eine Differenz von 4,25 FPS. Also 2.7%
In einem Spiel das ja hauptsächlich von Latenz zu profitieren scheint, sind mMn 4 FPS ein Pfurz im Wind.
Halte ich dann Spiele dagegen, wie hier schon gezeigt mit SotTR, habe ich dann diese 4 FPS mehr, dank 4 Way Interleaving.
Also wie Eingangs schon gesagt ist man mit DR und einem Abstand von ~300MHz gleich schnell in Spielen.
Und dabei berücksichtigt man noch ned mal Spiele die jetzt schon von 32GB profitieren.
Irgendwie testest du gerade ein bisschen Kraut und Rüben.
Wir haben Eingangs gesagt, dass DR/4DIMM ~300MHz bei sonst exakt gleichen Timings ausgleicht.
Was testest du.
600 MHz Differenz bei sich ändernden Primärtimings.
Bei meinem Test sind es 333 MHz Abstand bei sonst exakt gleichen Primär, Sekundär und Tertiär Timings.
Dabei komm ich, wenn ich den Mittelwert der Runs bilde, auf eine Differenz von 4,25 FPS. Also 2.7%
In einem Spiel das ja hauptsächlich von Latenz zu profitieren scheint, sind mMn 4 FPS ein Pfurz im Wind.
Halte ich dann Spiele dagegen, wie hier schon gezeigt mit SotTR, habe ich dann diese 4 FPS mehr, dank 4 Way Interleaving.
Also wie Eingangs schon gesagt ist man mit DR und einem Abstand von ~300MHz gleich schnell in Spielen.
Und dabei berücksichtigt man noch ned mal Spiele die jetzt schon von 32GB profitieren.
Zuletzt bearbeitet:
Ich habe dir aufgezeigt dass mit dem 8700K nichtmal ein Unterschied von 2,6k Copy irgendetwas bringt. Narda. Dagegen bringen 2,1ns trotz 2,6k weniger Copy in meinem Testfall einen m.E. deutlichen Schub von 106 Min FPS auf 109,5 Min FPS und 167,9 AVG auf 172,4. Ich kann schlicht nicht die gleiche Latenz mit dem gleichen Copy Wert testen bei DR/SR, weil DR immer eine deutlich schlechtere Latenz hat auf dem XI Apex und allen anderen Z390 Boards.
Was soll daran Kraut und Rüben sein? Ich habe exakt das selbe DR Setup gegen exakt das gleiche SR Setup getestet und in diesem Game - wie ich eingangs schon behauptet habe - bringt die Latenz deutlich mehr als der Copy-Wert.
Das 4600 16-16-16 Setup habe ich nur spaßeshalber dazugenommen - kannst du dir auch wegdenken
Selbst wenn also meine DR Riegel auf dem XI Apex 4600 16-16-16 laufen würden mit 66k Copy, hätte ich gar nichts davon außer schlechtere FPS, weil im DR Setup auf dem XI Apex die Latenz immer schlechter ist.
Dass die Games sowieso von 32GB profitieren vom physischen Speicher her ist halt einfach quatsch. Das Thema hatten wir schon und das könnt ihr euch gern weiter einreden. RAM Belegung während DotA 2 Test waren ~6GB
Zuletzt bearbeitet:
Esenel
Experte
- Mitglied seit
- 09.06.2019
- Beiträge
- 539
Wenn du nur Dota spielst und 3,5 -6,4 FPS dich umbringen, dann mag das für dich so gelten.
Aber teste einfach einmal BF V, SotTR, FH4 etc. Und schon ist 4 Way Interleaving schneller.
32 GB brauch ich nur in 2 Spielen.
Anno1800 und der neue Flight Sim.
Aber zu behaupten 2x8GB wäre immer schneller, weils in Dota 2% schneller ist, ist einfach quatsch.
Für mich wars das hier aber auch mit der Diskussion, da nur Zahlen und Fakten von einer Seite akzeptiert werden und der Rest als falsch abgetan wird...
Aber teste einfach einmal BF V, SotTR, FH4 etc. Und schon ist 4 Way Interleaving schneller.
32 GB brauch ich nur in 2 Spielen.
Anno1800 und der neue Flight Sim.
Aber zu behaupten 2x8GB wäre immer schneller, weils in Dota 2% schneller ist, ist einfach quatsch.
Für mich wars das hier aber auch mit der Diskussion, da nur Zahlen und Fakten von einer Seite akzeptiert werden und der Rest als falsch abgetan wird...
Na aber dann haben wir doch das Problem... ich habe nie behauptet dass 2x8 immer schneller sei. Wenn ja, zeig mir wo
Das interpretierst du dir gerade dazu.Natürlich mag es auch Ausnahmen geben was den RAM-Verbrauch angeht, aber das gilt eben nicht für mich. Ich spiele weder ANNO noch Flight Simulator.
Wenn es eine Game-Demo gibt wo 32GB vs 16GB etwas bringen sollen vom physischen Speicher her, dann zeig mir diese. Ich werds testen.
Ich glaube einfach dass beim 10900K und 9900K der Copy Wert eine größere Rolle spielt als noch beim 8700K. Von daher brauchen wir eigentlich gar nicht weiter Äpfel mit Birnen zu vergleichen.
Zuletzt bearbeitet:
TurricanM3
Legende
Wie häufig hattest du diese crashes auf den Desktop even mit 4600? Ich war glaube schon so 8h in BF V unterwegs.
Ich kann irgendwie nicht so recht glauben, dass meins 4533CL17 einfach so läuft und 4600 nicht mal mit CL18. Spannung auch nichts mehr bringt. Meint ihr das liegt wirklich am Kit?
Ich kann irgendwie nicht so recht glauben, dass meins 4533CL17 einfach so läuft und 4600 nicht mal mit CL18. Spannung auch nichts mehr bringt. Meint ihr das liegt wirklich am Kit?
the_patchelor
Legende
4600Mhz bei DR scheint wohl die magische (Kot*) Grenze beim Apex XII zu sein oder mehr geben das Memory PCB und die ICs (aktuell) nicht her. Höher (z.b. 4700 C18 oder 19) postet das Brett mit DR auch nicht (aktuelle SR Bins könnten das)
Erinnert ein wenig an das Gene XI, dort liefen 4200 und mit Glück 4266. Die gleichen Module schaffen auf dem Apex XII 4500 (also war auf dem Gene XI das Brett am Ende)
Meine "Thesen" können gerne wiederlegt werden
Erinnert ein wenig an das Gene XI, dort liefen 4200 und mit Glück 4266. Die gleichen Module schaffen auf dem Apex XII 4500 (also war auf dem Gene XI das Brett am Ende)
Meine "Thesen" können gerne wiederlegt werden
Puh kam auf die Tagesform an. Mal lief es 1-2 Tage ohne Crash. Dann crashte es mal wieder alle 15 Minuten. Mit offenem Case lief das alles! Es liegt eben an der Hitze die im Case erzeugt wird durch Graka AiO etc.
the_patchelor
Legende
mein XII 4600C17 Setting, CMO und Text
[2020/08/03 11:39:15]
Ai Overclock Tuner [XMP I]
XMP [XMP DDR4-3200 14-14-14-34-1.35V]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
ASUS MultiCore Enhancement [Enabled – Remove All limits]
SVID Behavior [Best-Case Scenario]
AVX Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [50]
BCLK Frequency : DRAM Frequency Ratio [Auto]
DRAM Odd Ratio Mode [Enabled]
DRAM Frequency [DDR4-4600MHz]
Xtreme Tweaking [Disabled]
CPU SVID Support [Enabled]
Maximus Tweak [Mode 1]
DRAM CAS# Latency [17]
DRAM RAS# to CAS# Delay [17]
DRAM RAS# ACT Time [34]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [320]
DRAM REF Cycle Time 2 [Auto]
DRAM REF Cycle Time 4 [Auto]
DRAM Refresh Interval [65535]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [6]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM WRITE to READ Delay S [Auto]
DRAM CKE Minimum Pulse Width [6]
DRAM Write Latency [Auto]
ODT RTT WR (CHA) [Auto]
ODT RTT PARK (CHA) [Auto]
ODT RTT NOM (CHA) [Auto]
ODT RTT WR (CHB) [Auto]
ODT RTT PARK (CHB) [Auto]
ODT RTT NOM (CHB) [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
DRAM RTL INIT value [Auto]
DRAM IOL INIT value(CHA) [Auto]
DRAM IOL INIT value(CHB) [Auto]
DRAM RTL (CHA DIMM0 Rank0) [64]
DRAM RTL (CHA DIMM0 Rank1) [64]
DRAM RTL (CHA DIMM1 Rank0) [120]
DRAM RTL (CHA DIMM1 Rank1) [120]
DRAM RTL (CHB DIMM0 Rank0) [65]
DRAM RTL (CHB DIMM0 Rank1) [65]
DRAM RTL (CHB DIMM1 Rank0) [120]
DRAM RTL (CHB DIMM1 Rank1) [120]
DRAM IOL (CHA DIMM0 Rank0) [7]
DRAM IOL (CHA DIMM0 Rank1) [7]
DRAM IOL (CHA DIMM1 Rank0) [4]
DRAM IOL (CHA DIMM1 Rank1) [4]
DRAM IOL (CHB DIMM0 Rank0) [8]
DRAM IOL (CHB DIMM0 Rank1) [8]
DRAM IOL (CHB DIMM1 Rank0) [4]
DRAM IOL (CHB DIMM1 Rank1) [4]
CHA IO_Latency_offset [Auto]
CHB IO_Latency_offset [Auto]
CHA RFR delay [Auto]
CHB RFR delay [Auto]
Early Command Training [Auto]
SenseAmp Offset Training [Enabled]
Early ReadMPR Timing Centering 2D [Enabled]
Read MPR Training [Enabled]
Receive Enable Training [Enabled]
Jedec Write Leveling [Enabled]
LPDDR4 Write DQ DQS Retraining [Enabled]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Enabled]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Dimm ODT Training* [Auto]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Enabled]
Turn Around Timing Training [Disabled]
Rank Margin Tool [Auto]
Margin Check Limit [Disabled]
Memory Test [Disabled]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Disabled]
CMD Drive Strength and Tx Equalization [Auto]
CMD Slew Rate Training [Auto]
Write Drive Strength Up/Dn independently [Disabled]
tRDRD_sg_Training [Auto]
tRDRD_sg_Runtime [6]
tRDRD_dg [4]
tRDWR_sg [12]
tRDWR_dg [12]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [30]
tWRRD_dg [25]
tRDRD_dr [6]
tRDRD_dd [7]
tRDWR_dr [12]
tRDWR_dd [13]
tWRWR_dr [7]
tWRWR_dd [7]
tWRRD_dr [6]
tWRRD_dd [6]
TWRPRE [34]
TRDPRE [6]
tREFIX9 [Auto]
OREF_RI [Auto]
TXP [3]
PPD [0]
MRC Fast Boot [Enabled]
Delay after Train [Disabled]
DRAM CLK Period [Auto]
Memory Scrambler [Enabled]
Channel A DIMM Control [Enable both DIMMs]
Channel B DIMM Control [Enable both DIMMs]
Trace Centering [Enabled]
MCH Full Check [Disabled]
Mem Over Clock Fail Count [Auto]
Training Profile [Auto]
DLLBwEn [3]
Legacy Mode [Disabled]
SPD Write Disable [TRUE]
XTU Setting [0]
Voltage Monitor [Die Sense]
CPU Load-line Calibration [Level 4:Recommended for OC]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [130%]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Auto]
CPU Power Duty Control [T.Probe]
CPU Power Phase Control [Auto]
CPU Power Thermal Control [130]
CPU VRM Thermal Control [Auto]
DRAM Current Capability [100%]
DRAM Switching Frequency [Auto]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
PLL Termination Boot voltage [Auto]
CPU Standby Boot Voltage [Auto]
Maximum CPU Core Temperature [Auto]
CPU Core/Cache Current Limit Max. [Auto]
Long Duration Package Power Limit [Auto]
Package Power Time Window [Auto]
Short Duration Package Power Limit [Auto]
IA AC Load Line [Auto]
IA DC Load Line [Auto]
TVB Voltage Optimizations [Auto]
TVB Ratio Clipping [Auto]
V-Max Stress [Auto]
Offset Mode Sign 1 [+]
V/F Point 1 Offset [Auto]
Offset Mode Sign 2 [+]
V/F Point 2 Offset [Auto]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [Auto]
Offset Mode Sign 4 [+]
V/F Point 4 Offset [Auto]
Offset Mode Sign 5 [+]
V/F Point 5 Offset [Auto]
Offset Mode Sign 6 [+]
V/F Point 6 Offset [Auto]
Offset Mode Sign 7 [+]
V/F Point 7 Offset [Auto]
Offset Mode Sign 8 [+]
V/F Point 8 Offset [Auto]
Realtime Memory Timing [Disabled]
FCLK Frequency for Early Power On [Auto]
Initial BCLK Frequency [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Spread Spectrum [Auto]
PCIE/DMI Frequency Slew Rate [Auto]
PCIE/DMI Slew Rate [Auto]
Cold Boot PCIE Frequency [Auto]
DRAM VTT Voltage [Auto]
VPPDDR Voltage [Auto]
DMI Voltage [Auto]
Internal PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
CPU Standby Voltage [Auto]
PLL Bandwidth [Auto]
Eventual DRAM Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual PLL Termination Voltage [Auto]
Eventual CPU VCCIO Voltage [Auto]
Eventual DMI Voltage [Auto]
System Agent Bandgap Workaround [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Auto]
Min. CPU Cache Ratio [Auto]
Max CPU Cache Ratio [45]
BCLK Aware Adaptive Voltage [Disabled]
CPU Core/Cache Voltage [Manual Mode]
- CPU Core Voltage Override [1.320]
DRAM Voltage [1.55000]
CPU VCCIO Voltage [1.42000]
CPU System Agent Voltage [1.42000]
PLL Termination Voltage [Auto]
PCH Core Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
PCI Express Native Power Management [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Disabled]
L1 Substates [Disabled]
PCI Express Clock Gating [Enabled]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
Software Guard Extensions (SGX) [Disabled]
Tcc Offset Time Window [Auto]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Disabled]
Active Processor Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
Hyper-Threading of Core 6 [Enabled]
Hyper-Threading of Core 7 [Enabled]
Hyper-Threading of Core 8 [Enabled]
Hyper-Threading of Core 9 [Enabled]
MonitorMWait [Enabled]
Boot performance mode [Auto]
Intel(R) SpeedStep(tm) [Auto]
Intel(R) Speed Shift Technology [Auto]
Intel(R) Turbo Boost Max Technology 3.0 [Enabled]
Runtime SMM Polling [8 Sec]
Turbo Mode [Enabled]
CPU C-states [Auto]
Thermal Monitor [Enabled]
Dual Tau Boost [Disabled]
VT-d [Disabled]
Above 4G Decoding [Enabled]
Memory Remap [Enabled]
PCIEX16_1 Link Speed [Auto]
PCIEX16_2 Link Speed [Auto]
PCIe Speed [Auto]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
Aggressive LPM Support [Disabled]
SMART Self Test [Enabled]
SATA6G_1(Black) [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2(Black) [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3(Black) [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4(Black) [Enabled]
SATA6G_4 Hot Plug [Disabled]
SATA6G_5(Black) [Enabled]
SATA6G_5 Hot Plug [Disabled]
SATA6G_6(Black) [Enabled]
SATA6G_6 Hot Plug [Disabled]
PTT [Disable]
Discrete Thunderbolt(TM) Support [Disabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
Generic Flash Disk 8.07 [Auto]
U32G2_1 [Enabled]
U32G2_2 [Enabled]
U32G2_3 [Enabled]
U32G2_4 [Enabled]
U32G1_7 [Enabled]
U32G1_8 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
U32G1_9 [Enabled]
SP_USB11 [Enabled]
U32G2_5 [Enabled]
U32G2_C6 [Enabled]
Network Stack [Disabled]
Hyper M.2X16 [Disabled]
HD Audio [Enabled]
Intel LAN [Enabled]
Intel LAN PXE Option ROM [Disabled]
USB power delivery in Soft Off state (S5) [Enabled]
Connectivity mode (Wi-Fi & Bluetooth) [Enabled]
When system is in working state [All On]
Q-Code LED Function [POST Code Only]
When system is in sleep, hibernate or soft off states [All On]
M.2_1 Configuration [Auto]
DIMM2_1 Configuration [Auto]
DIMM2_2 Configuration [Auto]
U32G2_C6 Type C Power Mode [Auto]
USB3.2_5 Type C Power Mode [Auto]
ASMedia Storage Controller [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
Restore AC Power Loss [Power Off]
Energy Star Ready [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
Device [N\A]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Monitor]
DIMM.2 Sensor 1 Temperature [Monitor]
DIMM.2 Sensor 2 Temperature [Monitor]
Water In T Sensor Temperature [Monitor]
Water Out T Sensor Temperature [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
W_PUMP+ Speed [Monitor]
AIO PUMP Speed [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
Extension Fan 4 Speed [Monitor]
Extension Fan 5 Speed [Monitor]
Extension Fan 6 Speed [Monitor]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Flow Rate [Monitor]
AI Cooling [Disabled]
CPU Q-Fan Control [Disabled]
Chassis Fan 1 Q-Fan Control [Auto]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [0 sec]
Chassis Fan 1 Step Down [0 sec]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 1 Profile [Standard]
Chassis Fan 2 Q-Fan Control [Disabled]
Chassis Fan 3 Q-Fan Control [Auto]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Standard]
Extension Fan 1 Q-Fan Control [Auto]
Extension Fan 1 Q-Fan Source [CPU]
Extension Fan 1 Step Up [0 sec]
Extension Fan 1 Step Down [0 sec]
Extension Fan 1 Speed Low Limit [200 RPM]
Extension Fan 1 Profile [Standard]
Extension Fan 2 Q-Fan Control [Auto]
Extension Fan 2 Q-Fan Source [CPU]
Extension Fan 2 Step Up [0 sec]
Extension Fan 2 Step Down [0 sec]
Extension Fan 2 Speed Low Limit [200 RPM]
Extension Fan 2 Profile [Standard]
Extension Fan 3 Q-Fan Control [Auto]
Extension Fan 3 Q-Fan Source [CPU]
Extension Fan 3 Step Up [0 sec]
Extension Fan 3 Step Down [0 sec]
Extension Fan 3 Speed Low Limit [200 RPM]
Extension Fan 3 Profile [Standard]
Extension Fan 4 Q-Fan Control [Auto]
Extension Fan 4 Q-Fan Source [CPU]
Extension Fan 4 Step Up [0 sec]
Extension Fan 4 Step Down [0 sec]
Extension Fan 4 Speed Low Limit [200 RPM]
Extension Fan 4 Profile [Standard]
Extension Fan 5 Q-Fan Control [Auto]
Extension Fan 5 Q-Fan Source [CPU]
Extension Fan 5 Step Up [0 sec]
Extension Fan 5 Step Down [0 sec]
Extension Fan 5 Speed Low Limit [200 RPM]
Extension Fan 5 Profile [Standard]
Extension Fan 6 Q-Fan Control [Auto]
Extension Fan 6 Q-Fan Source [CPU]
Extension Fan 6 Step Up [0 sec]
Extension Fan 6 Step Down [0 sec]
Extension Fan 6 Speed Low Limit [200 RPM]
Extension Fan 6 Profile [Standard]
WATER PUMP+ Control [Disabled]
AIO PUMP Control [Disabled]
CPU Temperature LED Switch [Enabled]
Launch CSM [Enabled]
Boot Device Control [UEFI and Legacy OPROM]
Boot from Network Devices [Legacy only]
Boot from Storage Devices [Legacy only]
Boot from PCI-E/PCI Expansion Devices [Legacy only]
OS Type [Other OS]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
AMI Native NVMe Driver Support [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
BIOS Image Rollback Support [Enabled]
Flexkey [Reset]
Setup Animator [Disabled]
Load from Profile [1]
Profile Name [32Rip246001717]
Save to Profile [2]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Enabled]
Ai Overclock Tuner [XMP I]
XMP [XMP DDR4-3200 14-14-14-34-1.35V]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
ASUS MultiCore Enhancement [Enabled – Remove All limits]
SVID Behavior [Best-Case Scenario]
AVX Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [50]
BCLK Frequency : DRAM Frequency Ratio [Auto]
DRAM Odd Ratio Mode [Enabled]
DRAM Frequency [DDR4-4600MHz]
Xtreme Tweaking [Disabled]
CPU SVID Support [Enabled]
Maximus Tweak [Mode 1]
DRAM CAS# Latency [17]
DRAM RAS# to CAS# Delay [17]
DRAM RAS# ACT Time [34]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [320]
DRAM REF Cycle Time 2 [Auto]
DRAM REF Cycle Time 4 [Auto]
DRAM Refresh Interval [65535]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [6]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM WRITE to READ Delay S [Auto]
DRAM CKE Minimum Pulse Width [6]
DRAM Write Latency [Auto]
ODT RTT WR (CHA) [Auto]
ODT RTT PARK (CHA) [Auto]
ODT RTT NOM (CHA) [Auto]
ODT RTT WR (CHB) [Auto]
ODT RTT PARK (CHB) [Auto]
ODT RTT NOM (CHB) [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
DRAM RTL INIT value [Auto]
DRAM IOL INIT value(CHA) [Auto]
DRAM IOL INIT value(CHB) [Auto]
DRAM RTL (CHA DIMM0 Rank0) [64]
DRAM RTL (CHA DIMM0 Rank1) [64]
DRAM RTL (CHA DIMM1 Rank0) [120]
DRAM RTL (CHA DIMM1 Rank1) [120]
DRAM RTL (CHB DIMM0 Rank0) [65]
DRAM RTL (CHB DIMM0 Rank1) [65]
DRAM RTL (CHB DIMM1 Rank0) [120]
DRAM RTL (CHB DIMM1 Rank1) [120]
DRAM IOL (CHA DIMM0 Rank0) [7]
DRAM IOL (CHA DIMM0 Rank1) [7]
DRAM IOL (CHA DIMM1 Rank0) [4]
DRAM IOL (CHA DIMM1 Rank1) [4]
DRAM IOL (CHB DIMM0 Rank0) [8]
DRAM IOL (CHB DIMM0 Rank1) [8]
DRAM IOL (CHB DIMM1 Rank0) [4]
DRAM IOL (CHB DIMM1 Rank1) [4]
CHA IO_Latency_offset [Auto]
CHB IO_Latency_offset [Auto]
CHA RFR delay [Auto]
CHB RFR delay [Auto]
Early Command Training [Auto]
SenseAmp Offset Training [Enabled]
Early ReadMPR Timing Centering 2D [Enabled]
Read MPR Training [Enabled]
Receive Enable Training [Enabled]
Jedec Write Leveling [Enabled]
LPDDR4 Write DQ DQS Retraining [Enabled]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Enabled]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Dimm ODT Training* [Auto]
DIMM RON Training* [Auto]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Enabled]
Turn Around Timing Training [Disabled]
Rank Margin Tool [Auto]
Margin Check Limit [Disabled]
Memory Test [Disabled]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Disabled]
CMD Drive Strength and Tx Equalization [Auto]
CMD Slew Rate Training [Auto]
Write Drive Strength Up/Dn independently [Disabled]
tRDRD_sg_Training [Auto]
tRDRD_sg_Runtime [6]
tRDRD_dg [4]
tRDWR_sg [12]
tRDWR_dg [12]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [30]
tWRRD_dg [25]
tRDRD_dr [6]
tRDRD_dd [7]
tRDWR_dr [12]
tRDWR_dd [13]
tWRWR_dr [7]
tWRWR_dd [7]
tWRRD_dr [6]
tWRRD_dd [6]
TWRPRE [34]
TRDPRE [6]
tREFIX9 [Auto]
OREF_RI [Auto]
TXP [3]
PPD [0]
MRC Fast Boot [Enabled]
Delay after Train [Disabled]
DRAM CLK Period [Auto]
Memory Scrambler [Enabled]
Channel A DIMM Control [Enable both DIMMs]
Channel B DIMM Control [Enable both DIMMs]
Trace Centering [Enabled]
MCH Full Check [Disabled]
Mem Over Clock Fail Count [Auto]
Training Profile [Auto]
DLLBwEn [3]
Legacy Mode [Disabled]
SPD Write Disable [TRUE]
XTU Setting [0]
Voltage Monitor [Die Sense]
CPU Load-line Calibration [Level 4:Recommended for OC]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [130%]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Auto]
CPU Power Duty Control [T.Probe]
CPU Power Phase Control [Auto]
CPU Power Thermal Control [130]
CPU VRM Thermal Control [Auto]
DRAM Current Capability [100%]
DRAM Switching Frequency [Auto]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
PLL Termination Boot voltage [Auto]
CPU Standby Boot Voltage [Auto]
Maximum CPU Core Temperature [Auto]
CPU Core/Cache Current Limit Max. [Auto]
Long Duration Package Power Limit [Auto]
Package Power Time Window [Auto]
Short Duration Package Power Limit [Auto]
IA AC Load Line [Auto]
IA DC Load Line [Auto]
TVB Voltage Optimizations [Auto]
TVB Ratio Clipping [Auto]
V-Max Stress [Auto]
Offset Mode Sign 1 [+]
V/F Point 1 Offset [Auto]
Offset Mode Sign 2 [+]
V/F Point 2 Offset [Auto]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [Auto]
Offset Mode Sign 4 [+]
V/F Point 4 Offset [Auto]
Offset Mode Sign 5 [+]
V/F Point 5 Offset [Auto]
Offset Mode Sign 6 [+]
V/F Point 6 Offset [Auto]
Offset Mode Sign 7 [+]
V/F Point 7 Offset [Auto]
Offset Mode Sign 8 [+]
V/F Point 8 Offset [Auto]
Realtime Memory Timing [Disabled]
FCLK Frequency for Early Power On [Auto]
Initial BCLK Frequency [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Spread Spectrum [Auto]
PCIE/DMI Frequency Slew Rate [Auto]
PCIE/DMI Slew Rate [Auto]
Cold Boot PCIE Frequency [Auto]
DRAM VTT Voltage [Auto]
VPPDDR Voltage [Auto]
DMI Voltage [Auto]
Internal PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
CPU Standby Voltage [Auto]
PLL Bandwidth [Auto]
Eventual DRAM Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual PLL Termination Voltage [Auto]
Eventual CPU VCCIO Voltage [Auto]
Eventual DMI Voltage [Auto]
System Agent Bandgap Workaround [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Auto]
Min. CPU Cache Ratio [Auto]
Max CPU Cache Ratio [45]
BCLK Aware Adaptive Voltage [Disabled]
CPU Core/Cache Voltage [Manual Mode]
- CPU Core Voltage Override [1.320]
DRAM Voltage [1.55000]
CPU VCCIO Voltage [1.42000]
CPU System Agent Voltage [1.42000]
PLL Termination Voltage [Auto]
PCH Core Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
PCI Express Native Power Management [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Disabled]
L1 Substates [Disabled]
PCI Express Clock Gating [Enabled]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
Software Guard Extensions (SGX) [Disabled]
Tcc Offset Time Window [Auto]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Disabled]
Active Processor Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
Hyper-Threading of Core 6 [Enabled]
Hyper-Threading of Core 7 [Enabled]
Hyper-Threading of Core 8 [Enabled]
Hyper-Threading of Core 9 [Enabled]
MonitorMWait [Enabled]
Boot performance mode [Auto]
Intel(R) SpeedStep(tm) [Auto]
Intel(R) Speed Shift Technology [Auto]
Intel(R) Turbo Boost Max Technology 3.0 [Enabled]
Runtime SMM Polling [8 Sec]
Turbo Mode [Enabled]
CPU C-states [Auto]
Thermal Monitor [Enabled]
Dual Tau Boost [Disabled]
VT-d [Disabled]
Above 4G Decoding [Enabled]
Memory Remap [Enabled]
PCIEX16_1 Link Speed [Auto]
PCIEX16_2 Link Speed [Auto]
PCIe Speed [Auto]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
Aggressive LPM Support [Disabled]
SMART Self Test [Enabled]
SATA6G_1(Black) [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2(Black) [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3(Black) [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4(Black) [Enabled]
SATA6G_4 Hot Plug [Disabled]
SATA6G_5(Black) [Enabled]
SATA6G_5 Hot Plug [Disabled]
SATA6G_6(Black) [Enabled]
SATA6G_6 Hot Plug [Disabled]
PTT [Disable]
Discrete Thunderbolt(TM) Support [Disabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
Generic Flash Disk 8.07 [Auto]
U32G2_1 [Enabled]
U32G2_2 [Enabled]
U32G2_3 [Enabled]
U32G2_4 [Enabled]
U32G1_7 [Enabled]
U32G1_8 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
U32G1_9 [Enabled]
SP_USB11 [Enabled]
U32G2_5 [Enabled]
U32G2_C6 [Enabled]
Network Stack [Disabled]
Hyper M.2X16 [Disabled]
HD Audio [Enabled]
Intel LAN [Enabled]
Intel LAN PXE Option ROM [Disabled]
USB power delivery in Soft Off state (S5) [Enabled]
Connectivity mode (Wi-Fi & Bluetooth) [Enabled]
When system is in working state [All On]
Q-Code LED Function [POST Code Only]
When system is in sleep, hibernate or soft off states [All On]
M.2_1 Configuration [Auto]
DIMM2_1 Configuration [Auto]
DIMM2_2 Configuration [Auto]
U32G2_C6 Type C Power Mode [Auto]
USB3.2_5 Type C Power Mode [Auto]
ASMedia Storage Controller [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
Restore AC Power Loss [Power Off]
Energy Star Ready [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
Device [N\A]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Monitor]
DIMM.2 Sensor 1 Temperature [Monitor]
DIMM.2 Sensor 2 Temperature [Monitor]
Water In T Sensor Temperature [Monitor]
Water Out T Sensor Temperature [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
W_PUMP+ Speed [Monitor]
AIO PUMP Speed [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
Extension Fan 4 Speed [Monitor]
Extension Fan 5 Speed [Monitor]
Extension Fan 6 Speed [Monitor]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Flow Rate [Monitor]
AI Cooling [Disabled]
CPU Q-Fan Control [Disabled]
Chassis Fan 1 Q-Fan Control [Auto]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [0 sec]
Chassis Fan 1 Step Down [0 sec]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 1 Profile [Standard]
Chassis Fan 2 Q-Fan Control [Disabled]
Chassis Fan 3 Q-Fan Control [Auto]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Standard]
Extension Fan 1 Q-Fan Control [Auto]
Extension Fan 1 Q-Fan Source [CPU]
Extension Fan 1 Step Up [0 sec]
Extension Fan 1 Step Down [0 sec]
Extension Fan 1 Speed Low Limit [200 RPM]
Extension Fan 1 Profile [Standard]
Extension Fan 2 Q-Fan Control [Auto]
Extension Fan 2 Q-Fan Source [CPU]
Extension Fan 2 Step Up [0 sec]
Extension Fan 2 Step Down [0 sec]
Extension Fan 2 Speed Low Limit [200 RPM]
Extension Fan 2 Profile [Standard]
Extension Fan 3 Q-Fan Control [Auto]
Extension Fan 3 Q-Fan Source [CPU]
Extension Fan 3 Step Up [0 sec]
Extension Fan 3 Step Down [0 sec]
Extension Fan 3 Speed Low Limit [200 RPM]
Extension Fan 3 Profile [Standard]
Extension Fan 4 Q-Fan Control [Auto]
Extension Fan 4 Q-Fan Source [CPU]
Extension Fan 4 Step Up [0 sec]
Extension Fan 4 Step Down [0 sec]
Extension Fan 4 Speed Low Limit [200 RPM]
Extension Fan 4 Profile [Standard]
Extension Fan 5 Q-Fan Control [Auto]
Extension Fan 5 Q-Fan Source [CPU]
Extension Fan 5 Step Up [0 sec]
Extension Fan 5 Step Down [0 sec]
Extension Fan 5 Speed Low Limit [200 RPM]
Extension Fan 5 Profile [Standard]
Extension Fan 6 Q-Fan Control [Auto]
Extension Fan 6 Q-Fan Source [CPU]
Extension Fan 6 Step Up [0 sec]
Extension Fan 6 Step Down [0 sec]
Extension Fan 6 Speed Low Limit [200 RPM]
Extension Fan 6 Profile [Standard]
WATER PUMP+ Control [Disabled]
AIO PUMP Control [Disabled]
CPU Temperature LED Switch [Enabled]
Launch CSM [Enabled]
Boot Device Control [UEFI and Legacy OPROM]
Boot from Network Devices [Legacy only]
Boot from Storage Devices [Legacy only]
Boot from PCI-E/PCI Expansion Devices [Legacy only]
OS Type [Other OS]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
AMI Native NVMe Driver Support [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
BIOS Image Rollback Support [Enabled]
Flexkey [Reset]
Setup Animator [Disabled]
Load from Profile [1]
Profile Name [32Rip246001717]
Save to Profile [2]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Enabled]
TurricanM3
Legende
tXP gilt ja -3, du hast Standardmäßig echt 6? Bei mir 7-3=4.
the_patchelor
Legende
Hab auch 7 und einfach 3 im Bios gesetzt, wo liegt der Unterschied zwischen 3 oder 4?
TurricanM3
Legende
Die Formel war X -3. Bei mir 7 Standard also 4. Ich hab weniger gar nicht probiert.
Wie kommt ihr denn auf die 3?
Wie kommt ihr denn auf die 3?
Funktioniert der Tweak auch irgendwie auf Z390? Ich hab die Einstellung zwar im MemTweakIt, aber wenn ich sie ändere passiert nichts und der Wert ändert sich wieder auf den Ursprungswert zurück.
Habe auch schon eine andere Version vom MTI versucht. Z.B. die auf der neusten Apex CD mitgeliefert wird, die es auf der ASUS Page nicht gibt.
Habe auch schon eine andere Version vom MTI versucht. Z.B. die auf der neusten Apex CD mitgeliefert wird, die es auf der ASUS Page nicht gibt.
4700 17-17-17-32-320-2T - DMI Spannung 1,150v - bis auf die DMI Spannung nichts ausgelotet.
Mit 1,050v instant Fehler.
Mit 1,100v ebenfalls.
Also darf nicht zu hoch oder zu gering sein. Scheint auch wohl in Abhöngigkeit zur IO/SA zu stehen. So ganz steige ich noch nicht durch...
@BF2-Gamer Die DMI Spannung findest du im Bios im Tweakers Paradise oder eben im ASUS TurboV Tool.
Mit 1,050v instant Fehler.
Mit 1,100v ebenfalls.
Also darf nicht zu hoch oder zu gering sein. Scheint auch wohl in Abhöngigkeit zur IO/SA zu stehen. So ganz steige ich noch nicht durch...
@BF2-Gamer Die DMI Spannung findest du im Bios im Tweakers Paradise oder eben im ASUS TurboV Tool.
Zuletzt bearbeitet:
Lol. 4400 17-17-17 war noch nie so stabil. Und ich hab einfach mein 4300 17 17 17 mit 50mV mehr eingestellt. Ich hatte immer nach min. 21% karhu Fehler und bin jetzt schon bei 250%. Einfach 1,15V eingestellt und es läuft.
Er trainiert jetzt auch viel besser und mit niedrigeren spannungen, auch wenn die nicht stabil sind. Sonst noch irgendwelche Zaubertricks von denen wir wissen sollten even?
Beitrag automatisch zusammengeführt:
Er trainiert jetzt auch viel besser und mit niedrigeren spannungen, auch wenn die nicht stabil sind. Sonst noch irgendwelche Zaubertricks von denen wir wissen sollten even?
Zuletzt bearbeitet:
Double Impact
Experte
In wie fern kann die schädlich werden die DMI Voltage?
Das ganz einfach, du erhöhst mit der + Taste am Nummernblock die Spannung im Bios so lange bis die Farbe der Zahlen von weiß auf gelb wechselt, nun achtest du drauf bis die Farbe von Gelb auf Rot wechselt, spätestens ab da könnte es schädlich werden.
TurricanM3
Legende
Du vergisst lila zwischen gelb und rot @Holzmann ? Außerdem stimmt das nur pi mal daumen. Wenn ich die LLC hochstelle, was mein MB beim KS sowieso automatisch auf 6 ist, dann ist der VDroop mal ganz wo anders. Gelb fängt bei CPU erst bei 1.4 an. Außerdem wechselt lila zu rot bei 1,35 für IO und SA obwohl asus selber sagt 1,4 seinen alltagstauglich und das wird auto locker angelegt bei entsprechender Frequenz. DRAM geht bis 1,65V und auch wenn das nicht schädlich ist wirst du 24/7 wohl nicht in die Richting wollen schon allein wegen stabilität.
@Double Impact das mag sein aber mein MB z.B. scheint die bei 4400 vollkommen falsch zu setzen. Ich kann nicht mal eben so unter 1,54V booten egal ob ich 19 19 19 oder 17 17 17 habe. Geschweige denn zuverlässig. Das erübrigt sich wenn ich min 1,15V DMI einstelle komplett.
Beitrag automatisch zusammengeführt:
@Double Impact das mag sein aber mein MB z.B. scheint die bei 4400 vollkommen falsch zu setzen. Ich kann nicht mal eben so unter 1,54V booten egal ob ich 19 19 19 oder 17 17 17 habe. Geschweige denn zuverlässig. Das erübrigt sich wenn ich min 1,15V DMI einstelle komplett.
Double Impact
Experte
Das ist mir auch klar... Aber eben ist es nicht ganz so, sondern wie @Maurise geschrieben hat.
Ich peile hier auch eher eine Antwort an, von Erfahrungswerten aus gesehen
kannst du mir mit dem ASUS TurboV auslesen.
Phoenix2000
Legende
- Mitglied seit
- 07.01.2006
- Beiträge
- 8.121
Wie wäre es wenn du einfach mal dein Test als Replay hochladen würdest, dann kann man das auch nachtesten.Ich habe dir aufgezeigt dass mit dem 8700K nichtmal ein Unterschied von 2,6k Copy irgendetwas bringt. Narda. Dagegen bringen 2,1ns trotz 2,6k weniger Copy in meinem Testfall einen m.E. deutlichen Schub von 106 Min FPS auf 109,5 Min FPS und 167,9 AVG auf 172,4. Ich kann schlicht nicht die gleiche Latenz mit dem gleichen Copy Wert testen bei DR/SR, weil DR immer eine deutlich schlechtere Latenz hat auf dem XI Apex und allen anderen Z390 Boards.
Was soll daran Kraut und Rüben sein? Ich habe exakt das selbe DR Setup gegen exakt das gleiche SR Setup getestet und in diesem Game - wie ich eingangs schon behauptet habe - bringt die Latenz deutlich mehr als der Copy-Wert.
Das 4600 16-16-16 Setup habe ich nur spaßeshalber dazugenommen - kannst du dir auch wegdenken
Selbst wenn also meine DR Riegel auf dem XI Apex 4600 16-16-16 laufen würden mit 66k Copy, hätte ich gar nichts davon außer schlechtere FPS, weil im DR Setup auf dem XI Apex die Latenz immer schlechter ist.
Dass die Games sowieso von 32GB profitieren vom physischen Speicher her ist halt einfach quatsch. Das Thema hatten wir schon und das könnt ihr euch gern weiter einreden. RAM Belegung während DotA 2 Test waren ~6GB
Auch wenn du das nicht gerne hören magst aber es gibt diverse Studien dazu, auch aus den Server Bereich grade in Bezug auf Effizienz was 2Way, 4Way und 8Way betrifft.
Klar verschieben wir Taktgrenzen und verwenden härtere Timings, aber das ja bei 2 und 4Way.
Im allgemeinen gilt übrigens 4Way als das Optimum was die Leistungs angeht.
Das Replay wäre schon mal praktisch um deine Messungen zu verifizieren.
