[Sammelthread] Intel DDR4 RAM OC Thread + Guides und Tipps

normal auf Auto, B-die kann weit mehr.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Der andere Billo-RAM hatte das auch auf 631. Ich hatte XMP2 eingeschaltet.

Spiele funktionieren wohl mit 1V SA und 1,2V VDDQ TX. :fresse2: Läuft im Gear 1. Speichercontroller also eher der besseren Sorte bekommen? :fresse2: "Memtesten" muss ich aber noch.

FPS-Zuwachs bei GTA5 zwischen gar kein Zuwachs, Messtoleranz und 2-3 besser. Bilde mir aber ein, dass die Frameverläufe im FPS-Limiter etwas besser sind.

Transport Fever 2 mit Endgame-Map ist weiterhin schlecht, war aber auch nichts zu erwarten. Das würde aber von 64GB Speichermenge profitieren, da auch dort schon 32GB ständig voll sind.

Wenn ich Vollbelegung mache, müsste die Performance auch besser werden wegen Bandbreite? Der RAM würde auch quasi im Quadrank laufen. Mal angenommen, der Speichercontroller und das Board fressen Vollbelegung. Könnte ich ja theoretisch auch testen, indem ich ich die Werte vom anderen Speicher aus dem Profil lade.

XMP1 ändert die Werte leicht.

TRRD: 9T -> 10T
TRFC: 631T -> 630T
TFAW: 44T -> 38T

Rest ist gleich wie in der Liste oben.

Zuletzt bearbeitet:
Steige irgendwie nicht dahinter wie du testest und warum dir SA so wichtig ist.
Wenn es dir um XMP geht, stell das doch mal scharf mit angepassten Subs wie im startpost.
tRFC auf bei 280/300 anfangen etc.
Und wieso testest du nicht wie weit zB HCI läuft? Wenn es *nur* gamestable sein soll, falls vorhanden, spiel mal 2 Stunden Divisionen 1 oder (und) Division 2. das ist ein Spiel was bei jeglichen falschen Settings (sei es CPU, GPU oder RAM) sofort crasched nach 10-15min.
Beispiel Settings sind ja auch viele im Startpost vorhanden.

HCI?

Memtest werde ich noch machen.

SA muss doch nicht auf 1,35V braten, wenn für XMP 1V reicht.

Zuletzt bearbeitet:
Das stimmt wohl. Aber wirkt n bisl als wenn du dich damit viel zu sehr aufhältst.
Dachte, wo du dir jetzt BDies geholt hast, willst du auch gucken was da OC technisch drin ist. Oder halt dein XMP anpassen willst. Spannungen, übrigens wie im Startpost beschrieben, kannst du hinterher immer noch testen. Da würde ich mich am Anfang nicht so viel mit aufhalten. Auch für SA/IO zu MHz stehen Anhaltspunkte im Startpost.
Beitrag automatisch zusammengeführt:

BangerMV schrieb:
HCI?
Zum Vergrößern anklicken....
HCI Memtest oder Karuh oder DangWang oder TM5.

Bei TM5 siehst du ziemlich schnell ob es gut gehen kann oder deutlich mehr angepasst werden muss

Zuletzt bearbeitet:
Habe Memtest mal durchlaufen lassen, mit TRFC auf 300. Keine Fehler.

Werde dann erstmal das DLC von GTA weiterzocken.

Zuletzt bearbeitet:

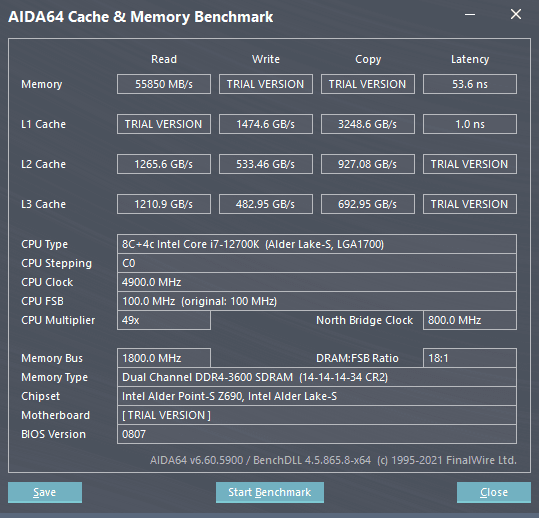

12700k, Strix-A D4 und 2x16Gb Gskill Trident Z Royal 3600mhz cl14-15-15-35 hier. Würde gerne 4000 cl14-15-15-35 Gear 1 schaffen. Das Kit läuft im XMP mit 1.45V bei den 3600 mhz. Wie viel V ist für die 4000 cl14 realistisch?
@even.de

Zuletzt bearbeitet:
Für 4G, cl14 werden wahrscheinlich 1,6V+ von Nöten sein. Im Samsung B-Die-Thread findest du ein Diagramm, in dem der Spannungsbedarf über der Frequenz für verschiedene cl-Werte dargestellt wird. M.E. werden die Module das dauerhaft nur mit reichlich Kühlung mitmachen. Zudem wäre noch zu klären, ob und mit welchen Spannungen der IMC die 4G leistet. Die 12700k/kf, deren IMC gegenüber den 12900k/kf i.d.R. geringeres OC-Potential bieten, sind damit nicht selten überfordert.

Hallo zusammen!:wink: Könntet ihr mir mal Tips geben wo ich bei dem Speicher ansetzen soll? Ich finde leider garkeine Erfahrungswerte zu diesem 32gb Kit. Liegt das daran, dass die hynix dinger von haus schon schnell getaktet sind und wenig oc spielraum bieten? Hätte ich eher Ram mit Samsung b- dies nehmen sollen? In erster Linie sehe ich diese relativ hohe Latenz, verglichen zu meinem alten DDR3 Rechner. Das stört mich. Bin für alle Tips offen. Sind die Speichertimings (Alle auf Auto, XMP enabled) richtig? Könnte ich da was versuchen? Freu mich über eure Antworten.
Screenshot 2021-12-17 125554.png

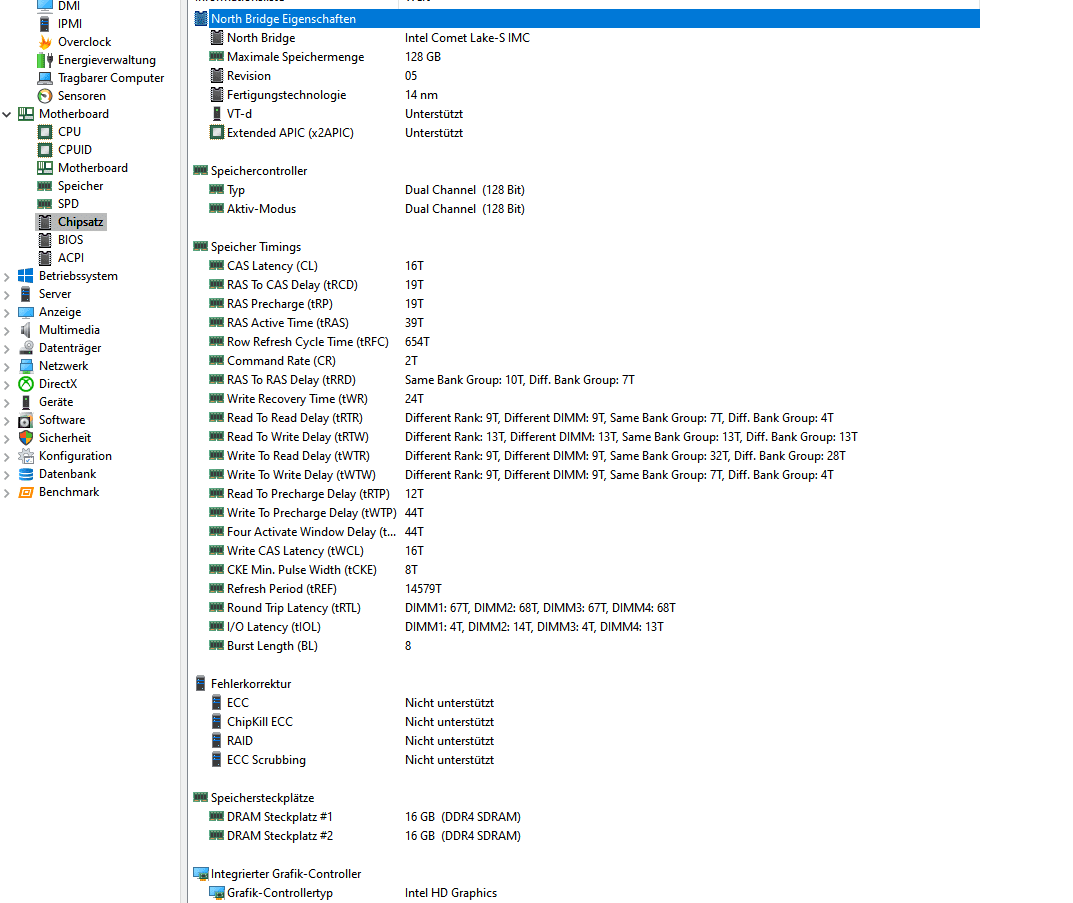

Screenshot 2021-12-17 130016.png

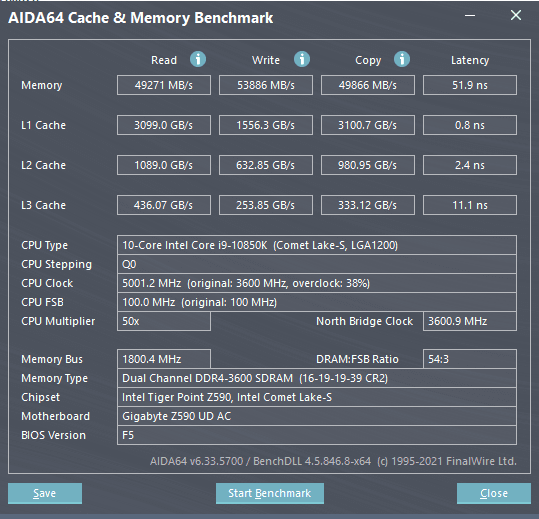

Screenshot 2021-12-17 125809.png

andi0138 schrieb:
12700k, Strix-A D4 und 2x16Gb Gskill Trident Z Royal 3600mhz cl14-15-15-35 hier. Würde gerne 4000 cl14-15-15-35 Gear 1 schaffen. Das Kit läuft im XMP mit 1.45V bei den 3600 mhz. Wie viel V ist für die 4000 cl14 realistisch?
@even.de
Zum Vergrößern anklicken....
Primärtiming werden überbewertet, siehe Eingangspost.

Ich habe mal die Settings (Nutzerprofil) vom Billo-RAM auf den B-Die geladen, da ich das nochmal testen will, ob diese ganzen kleinen Hakler a.k.a. 1% Low und so wirklich besser/schlechter sind. Die schlechteren Werte sollten ja theoretisch laufen.

Code:
General information
Total Memory Size:                                                              32 GBytes

Current Performance Settings
Current Memory Clock:                                                           1800.0 MHz
Current Timing (tCAS-tRCD-tRP-tRAS):                                            16-19-19-39
Memory Channels Supported:                                                      2
Memory Channels Active:                                                         2

Command Rate:                                                                   2T
Read to Read Delay (tRDRD_SG/TrdrdScL) Same Bank Group:                         7T
Read to Read Delay (tRDRD_DG/TrdrdScDlr) Different Bank Group:                  4T
Read to Read Delay (tRDRD_SD) Same DIMM:                                        15T
Read to Read Delay (tRDRD_DD) Different DIMM:                                   15T
Write to Write Delay (tWRWR_SG/TwrwrScL) Same Bank Group:                       7T
Write to Write Delay (tWRWR_DG/TwrwrScDlr) Different Bank Group:                4T
Write to Write Delay (tWRWR_SD) Same DIMM:                                      15T
Write to Write Delay (tWRWR_DD) Different DIMM:                                 15T
Read to Write Delay (tRDWR_SG/TrdwrScL) Same Bank Group:                        15T
Read to Write Delay (tRDWR_DG/TrdwrScDlr) Different Bank Group:                 15T
Read to Write Delay (tRDWR_SD) Same DIMM:                                       19T
Read to Write Delay (tRDWR_DD) Different DIMM:                                  19T
Write to Read Delay (tWRRD_SG/TwrrdScL) Same Bank Group:                        39T
Write to Read Delay (tWRRD_DG/TwrrdScDlr) Different Bank Group:                 30T
Write to Read Delay (tWRRD_SD) Same DIMM:                                       15T
Write to Read Delay (tWRRD_DD) Different DIMM:                                  15T
RAS# to RAS# Delay (tRRD):                                                      9T
Row Cycle Time (tRC):                                                           58T
Refresh Cycle Time (tRFC):                                                      631T
Four Activate Window (tFAW):                                                    44T

Oder ich baue später direkt den alten RAM rein, falls jetzt bei den drölfzig Subtimings was verfälscht ist.
Beitrag automatisch zusammengeführt:

rUd0lF schrieb:
Hallo zusammen!:wink: Könntet ihr mir mal Tips geben wo ich bei dem Speicher ansetzen soll? Ich finde leider garkeine Erfahrungswerte zu diesem 32gb Kit.
Zum Vergrößern anklicken....

Das ist doch der Speicher wie bei mir der alte, der bei Veränderung vom kleinen Furz nicht mehr funktioniert, der sich oberhalb von XMP befindet. Da kann man SA und VDDQ TX reduzieren, falls die hochgebraten sind durch XMP.

Zuletzt bearbeitet:
ja das mit der veränderung eines kleinsten Furzes :d kann ich bestätigen. verhält sich ziemlich zickig und ich muss dann das board per jumper resetten wenn der faxen macht und der rechner nicht mehr bootet (liegt natürlich am board).

MoBo 01/04 schrieb:
Für 4G, cl14 werden wahrscheinlich 1,6V+ von Nöten sein. Im Samsung B-Die-Thread findest du ein Diagramm, in dem der Spannungsbedarf über der Frequenz für verschiedene cl-Werte dargestellt wird. M.E. werden die Module das dauerhaft nur mit reichlich Kühlung mitmachen. Zudem wäre noch zu klären, ob und mit welchen Spannungen der IMC die 4G leistet. Die 12700k/kf, deren IMC gegenüber den 12900k/kf i.d.R. geringeres OC-Potential bieten, sind damit nicht selten überfordert.
Zum Vergrößern anklicken....
So hoch? Es gibt 4000c14 kits die mit 1.4 Volt laufen, wie siehts mit 4000 c15 aus? Geht sich das mit 1.5v aus?

rUd0lF schrieb:
ja das mit der veränderung eines kleinsten Furzes :d kann ich bestätigen. verhält sich ziemlich zickig und ich muss dann das board per jumper resetten wenn der faxen macht und der rechner nicht mehr bootet (liegt natürlich am board).
Zum Vergrößern anklicken....

Dann bin ich ja beruhigt. :fresse:

In meinem Fall machte das Bios auch gerne mal den Freeze und ich kam nicht dazu, die spackigen Einstellungen zu entfernen. Da musste ich das Board auch schon mit dem Jumper gefügig machen. :shot: Oft kam auch gar kein Bild und die LED für den Grafikkartencheck leuchtete dauerhaft.

Habe mal beide Kits zusammengesteckt und XMP vom GVKC eingeschaltet und SA und VDDQ TX auf Auto. Will auch schauen, ob Transport Fever 2 besser läuft, wenn es sich 64GB nuckeln darf.

Vollbelegung mit 4 Riegeln und Quadrank müsste doch besser sein, sofern es die die Einstellungen von Dualrank und 2 Riegeln schafft? Dualchannel hat ja aber beides, da ich RAM wie im Handbuch geschrieben stecke. In den grauen Steckplätzen habe ich den B-Die drin und in den schwarzen D-Die.

Das ist aber kein dauerhaftes Ding mit der Mischbestückung.
Beitrag automatisch zusammengeführt:

Der hat das sogar mit 0,92V SA diese gemischte Vollbestückung gebootet, weil ich den Override nicht weggemacht habe, trotz Auto bei Spannung. Gefixt und jetzt mal ins Spiel.
Beitrag automatisch zusammengeführt:

GTA5 und Transport Fever 2 funktionieren.

GTA teste ich besser im Singleplayer, da es in dem Spielstand besser reproduzierbar ist mit Tageszeit und so. Mit den schlechten Timings sind die die FPS auf 158 im Limiter genagelt, aber alle paar Sekunden diese Hakler.

Transport Fever 2 zieht 42GB RAM, bzw. 37GB ohne den Hintergrundkram, läuft wie eh und je schlecht auf der Endgame-Map. Da ist es dann auch egal, dass bei nur 32GB ins Pagefile kopiert wird.

Zuletzt bearbeitet:
andi0138 schrieb:
So hoch? Es gibt 4000c14 kits die mit 1.4 Volt laufen, wie siehts mit 4000 c15 aus? Geht sich das mit 1.5v aus?
Zum Vergrößern anklicken....
Schau dir bitte das Diagramm im Startbeitrag des Samsung-B-Die-Threads an.
www.hardwareluxx.de

[Übersicht] - Die ultimative HARDWARELUXX Samsung 8Gb B-Die Liste - alle Hersteller (07.07.24)

Die ultimative HARDWARELUXX Samsung 8Gbit B-Die Liste Inhaltsverzeichnis / Table of Contents » 8GB Module & 2x8GB/4x8GB/8x8GB Kits (SS, SR) » 16GB Module & 2x16GB/4x16GB/8x16GB Kits (DS, DR) » 32GB Module & 2x32GB Kits (DC DIMM) » SO-DIMM 8GB/16GB Varianten (SR/DR) » Häufig gestellte Fragen...
www.hardwareluxx.de www.hardwareluxx.de
Das ist für die Prognose der erforderlichen Spannung deines RAM-Typs gut geeignet. Sicher gibt's unter den Modulen auch außergewöhnlich gute Exemplare, die mit etwas weniger als dort angegeben auskommen. Die werden dann aber am ehesten bei den teuersten Serien anzutreffen sein.

So wirklich einen Unterschied macht es dann doch nicht für die Hakler in GTA5, außer dass die FPS in der Testszene mit dem Rennen so eher von 106 auf 108 gehen und im Casino von im besten Fall von 150 auf so 154FPS. Da kommt die Überlegung, entweder den RAM zurückschicken oder doch die Timings bisschen zu treten. Die 2% Leistung, die dann fehlen, bekomme ich dann auch, wenn ich alle Taktstufen der CPU um 100MHz erhöhe.

Oder beide Kits weg und dann irgendein 64GB-Kit mit 3600-3800 und CL16 da rein, sodass ich halt Vollbelegung vermeide.

Das B-Die-Kit könnte ich auch ins Forum stellen, allerdings ohne Rabatt, bzw. maximal 10€ unter meinem Kaufpreis.

Dieses Auto-OC 2 erstellt mir solche Timings und stellt auch SA auf 0,92V und 1,2V VDDQ TX ein. V-Core ca. 0,1V mehr für 100MHz mehr.

Code:
General information
Total Memory Size:                                                              32 GBytes

Current Performance Settings
Current Memory Clock:                                                           1596.1 MHz
Current Timing (tCAS-tRCD-tRP-tRAS):                                            14-14-14-34
Memory Channels Supported:                                                      2
Memory Channels Active:                                                         2

Command Rate:                                                                   2T
Read to Read Delay (tRDRD_SG/TrdrdScL) Same Bank Group:                         7T
Read to Read Delay (tRDRD_DG/TrdrdScDlr) Different Bank Group:                  4T
Read to Read Delay (tRDRD_SD) Same DIMM:                                        15T
Read to Read Delay (tRDRD_DD) Different DIMM:                                   15T
Write to Write Delay (tWRWR_SG/TwrwrScL) Same Bank Group:                       7T
Write to Write Delay (tWRWR_DG/TwrwrScDlr) Different Bank Group:                4T
Write to Write Delay (tWRWR_SD) Same DIMM:                                      15T
Write to Write Delay (tWRWR_DD) Different DIMM:                                 15T
Read to Write Delay (tRDWR_SG/TrdwrScL) Same Bank Group:                        14T
Read to Write Delay (tRDWR_DG/TrdwrScDlr) Different Bank Group:                 14T
Read to Write Delay (tRDWR_SD) Same DIMM:                                       18T
Read to Write Delay (tRDWR_DD) Different DIMM:                                  18T
Write to Read Delay (tWRRD_SG/TwrrdScL) Same Bank Group:                        36T
Write to Read Delay (tWRRD_DG/TwrrdScDlr) Different Bank Group:                 28T
Write to Read Delay (tWRRD_SD) Same DIMM:                                       16T
Write to Read Delay (tWRRD_DD) Different DIMM:                                  16T
RAS# to RAS# Delay (tRRD):                                                      9T
Row Cycle Time (tRC):                                                           48T
Refresh Cycle Time (tRFC):                                                      560T
Four Activate Window (tFAW):                                                    34T

Auto-OC 2 mache ich aber auch wieder raus.

Edit:

Habe dann mal die Werte vom Auto-OC dann selber reingeschrieben, TRFC aber wieder auf 300 und den TREFI-Wert da vom Startpost von 11.xxx (12.xxx bei Auto-OC) auf 65535. Die hatte ich in meinem Memtenst auch schon mit drin.

Dass man hier hier einen Furz verändern kann und die Kiste das fein bootet, spricht dafür, den RAM zu behalten und den D-Die dem Gebrauchtmarkt zuzuführen. :xmas:

Zuletzt bearbeitet:
BangerMV schrieb:
Habe dann mal die Werte vom Auto-OC dann selber reingeschrieben, TRFC aber wieder auf 300 und den TREFI-Wert da vom Startpost von 11.xxx (12.xxx bei Auto-OC) auf 65535. Die hatte ich in meinem Memtenst auch schon mit drin.

Dass man hier hier einen Furz verändern kann und die Kiste das fein bootet, spricht dafür, den RAM zu behalten und den D-Die dem Gebrauchtmarkt zuzuführen. :xmas:
Zum Vergrößern anklicken....
Kannst du bitte Aida kurz anschmeißen und die Werte zeigen?

BangerMV schrieb:
So wirklich einen Unterschied macht es dann doch nicht für die Hakler in GTA5, außer dass die FPS in der Testszene mit dem Rennen so eher von 106 auf 108 gehen und im Casino von im besten Fall von 150 auf so 154FPS. Da kommt die Überlegung, entweder den RAM zurückschicken oder doch die Timings bisschen zu treten. Die 2% Leistung, die dann fehlen, bekomme ich dann auch, wenn ich alle Taktstufen der CPU um 100MHz erhöhe.
Zum Vergrößern anklicken....

Du sprichst von average FPS, oder? mMn wäre der große Vorteil von dem Kit, dass es die mindest FPS Werte anhebt und somit die Hakler beseitigt 🙃


Zhrooms hat nen guten Post zu seinem Kit und Richtwerten geposted:
www.overclock.net

[Official] Intel Z690 / Z790 DDR4 Daily Memory Overclock

www.overclock.net www.overclock.net
wobei er seine Riegel auch WC'd



und @bscool hat sein Kit zwar nicht Memtest stable aber beachtlich gepushed:
www.overclock.net

ASUS ROG Strix Z690-A Gaming WiFi D4 Thread

www.overclock.net www.overclock.net


Zuletzt bearbeitet:
Würde mich aber nicht wundern wenn das Kit selektiert ist. Und CPU vlt auch. Daher sollte man sich da schon selber rantasten was das Kit so mit macht. Und andere Ergebnisse nur als Richtwert sehen.
Davon ab.
Sub und Tre Timings mal einstellen. Aida Run machen damit er sieht, wo die Leistung versteckt ist. Aber das steht alles im Startpost. even.de hat das ja nicht umsonst alles als Guide + Tips geschrieben.
Und dann memtest laufen lassen! Welche stehen im Startpost. So sagt doch die ganze testerei nicht wirklich was aus?!
Was ich zumindest ziemlich schnell gemerkt hatte war: egal was man beim RAM macht, man braucht Geduld und Zeit!
Nur tRefi/tRFC einstellen ist ja nur der Anfang. Und bei strafferen Timings braucht man auch unterumständen was mehr SA/IO.
Einfach 2-3x durch den Guide arbeiten. Musste ich auch. Aber schließlich hab ich (als Anfänger im RAM OC) so auch Erfolg gehabt. XMP geladen. Scharfgestellt. Und dann geguckt wie hoch ich komme.

Wollte ich mir erstmal ansehen, was dieses Auto-OC macht.

AIDA mache ich jetzt nicht, da ich gleich ins Bett gehe. Frühestens heute Abend

Diese 108 und 154FPS waren Durchschnitt. Beim Rumfahren in der Stadt im Singleplayer waren es 158 im Schnitt, bzw. im Limiter, während diese kleinen Hakler gleich waren.

Zuletzt bearbeitet:
Während meiner Abwesenheit habe ich schon mal Memtest mit den Werten aus Beitrag 8899 wieder laufen lassen, ohne Fehler. Bin dann wieder weg.

Zuletzt bearbeitet:


Komischerweise hat der alte Billo-RAM mit seinen XMP-Werten eine bessere Latenz als die Settings aus Beitrag 8899, die auf Auto-OC 2 basieren, jedoch mit 65535 TREFI und 300 TRFC. Das Bild mit dem Billo-RAM ist aber auch ca. 1 Jahr alt. Ansonsten bessere Leserate auf dem B-Die und der Erlensee hat mehr Saft im Cache.

Hatte eben auch be 138FPS diese ständigen Hakler. Lag möglichweise am offenen HW-Info (Sensoren und die Zusammenfassung der Speichertaktwerte usw.), da es nach der Schließung dessen besser lief.

kleine frage: was ist VDDQ TX? SA ist klar. die andere Stellschraube bezüglich ram wäre vccio. Aber VDDQ TX:unsure:

rUd0lF schrieb:
small question: what is VDDQ TX? SA is clear. the other adjustment screw for ram would be vccio. But VDDQ TX: unsure:
Zum Vergrößern anklicken....
at 7.25 what is under cpu/vrm setting? I dont have a gigabyte board, with Asus it is on main page with all the other voltages.

rUd0lF schrieb:
kleine frage: was ist VDDQ TX? SA ist klar. die andere Stellschraube bezüglich ram wäre vccio. Aber VDDQ TX:unsure:
Zum Vergrößern anklicken....

Interne Transmitter-Spannung für Speichercontroller sagt das Bios dazu. Könnte das neue VCCIO sein? Mein vorheriges Asrock hatte kein VDDQ TX und im Asus ist mir noch kein VCCIO aufgefallen. Was es auch immer ist, brät XMP einschalten das hoch.

XMP laden, auf 3800, 15-15-15-35 und 1,2V SA und VDDQ TX oder geringer schickt die Kiste in den Bootloop. Dann versuche ich mal die Werte auf der Anleitung ab Sekundärtimings für 3600.

Spricht was dagegen, einfach trotzdem Memtest (bootbar) zu verwenden, anstatt das Memtest mit 20 offenen Fenstern?

Edit:

Bin einfach zu blöd dafür. Die "schlechtesten Werte" aus dem Startbeitrag bei Zweit- und Dritttimings eingeben und die Kiste hängt im Bootloop fest, auch mit 1,2V SA und 1,5V auf Speicher. Wo ich dann Bilder machen wollte, stand in den Feldern andere Scheiße drin, die ich nicht eingegeben habe.

Edit:

So sieht das Timingmenü an sich aus, alte Bilder vom alten Speicher. 2 Werte zum Eingeben habe ich da allerdings nicht gesehen, bzw. gefunden.
Asus Z690, RAM auf 3600er-XMP, alle Werte.jpg

Zuletzt bearbeitet:
@BangerMV
There is no vccio on z690 that I know of. Just Sa and VDDQ. I have tested with 2x16 b die on z690 Strix d4 and unless you use loose timings or god tier IMC you will need more than 1.2v on SA and vddq to run higher clocks. 2x8 might take less havent really used it as my 2x16 is already so good at 4133c15. My sa and vddq@1.35v but I have a top IMC and bios 812 let me lower from previous needing 1.4sa and 1.5vddq for same timings and frequency.

Zuletzt bearbeitet:
1V SA and 1,2V VDDQ TX is good for working settings and both on 1,2V too worse for lower subtimings for still 3600?
