[Sammelthread] Intel DDR4 RAM OC Thread + Guides und Tipps

[stolte]

Mit welchen Timings kann man speziell den Copy Wert verbessern? Ist es überhaupt möglich dies gezielt zu tun?

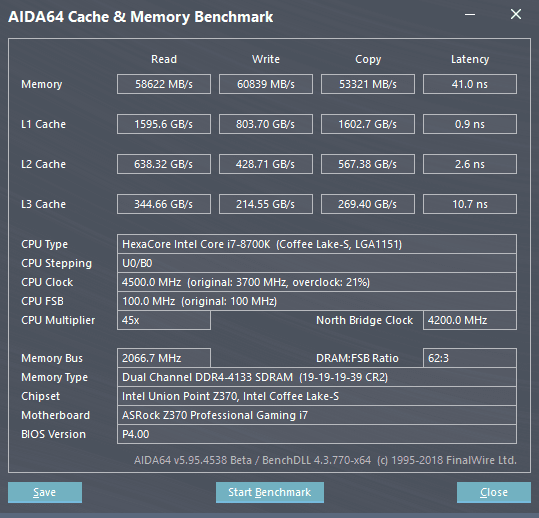

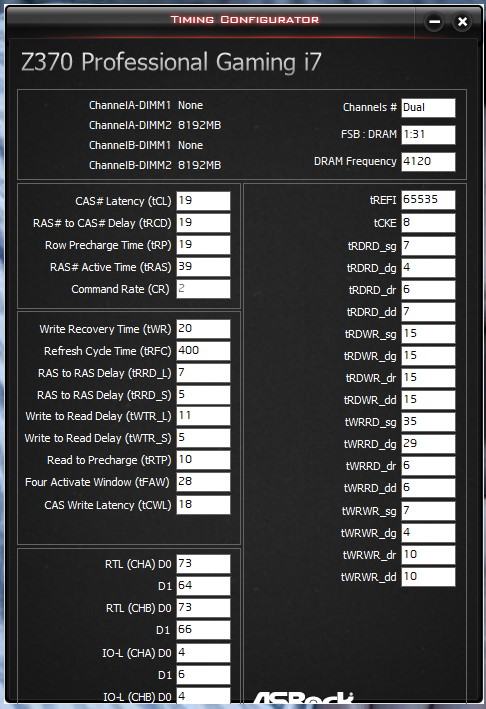

Anhang anzeigen 473802 Anhang anzeigen 473803

Bei deinem Board sollten 4400 MHz mit B-Dies drin sein, dann liegst du so bei 57k Copy. Wenn gewünscht kann ich nachher Mal Aida anwerfen beim ASRock Z370 Extreme4 mit 4400Mhz@CL19. Bei dir ist auf jeden Fall noch Luft, was Optimierung betrifft.



[Gelöschtes Mitglied 55164]

Ich möchte gezielt nur Copy anheben. Der Takt is ausgelotet, 4133 läuft noch mit niedrigen Spannungen. 4266 läuft nur mit sehr hohen Spannungen, denk liegt am Board. Vorher hatte ich das Killer SLI, da liefen 4133 ganz easy, jetzt muss ich z.B. nach nem Biosflash+Cmos Reset meistens lange rummachen, bis ich es wieder am laufen habe. Wenn ichs dann wieder am Laufen habe, läuft und bootet es immer problemlos. Aber ich würde gerne versuchen gezielt Copy anzuheben, welche Timings sind dafür zuständig? Wird das von mehreren beeinflusst?



[even.de]

Mit welchen Timings kann man speziell den Copy Wert verbessern? Ist es überhaupt möglich dies gezielt zu tun?

Anhang anzeigen 473802 Anhang anzeigen 473803

Die Werte mal von hier übernehmen. Hatte vorgestern erst mit einem ASRock Board herumgespielt.
Auf deinem Board sollten auch 4300 Mhz easy drin sein, wenn das schon auf dem Billig-Pro4 läuft.

Gezielt geht das leider nicht, hier gilt das Prinzip, Einer für alle, alle für einen (Timnings)

Völliger Blödsinn. Die Werte heißen sogar RD (READ) und WR (WRITE). Dementsprechend lassen sich auch Auswirkungen ableiten.
Copy lässt sich hauptsächlich durch die Anzahl von Ranks verbessern. Also mit 4 Ranks hat man mehr Copy-Durchsatz als mit 2 Ranks.
Einfach am besten weiterhin hier aus dem Thread fernhalten und deinen Müll in anderen Threads abladen.



[Gelöschtes Mitglied 55164]

Danke, ich probiers nachher mal.

EDIT:

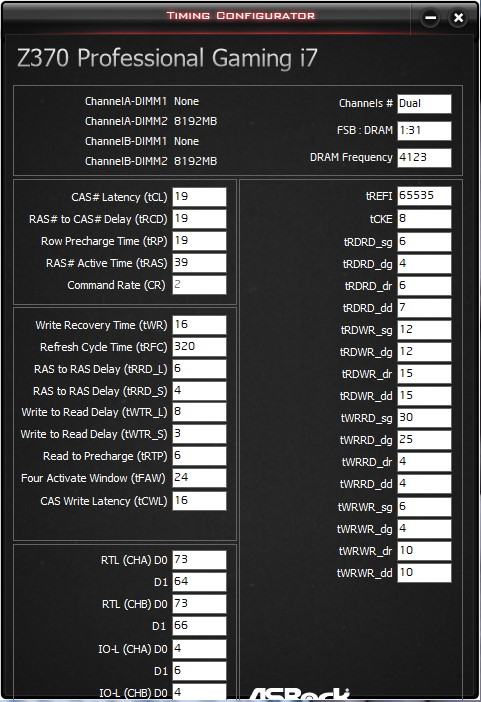

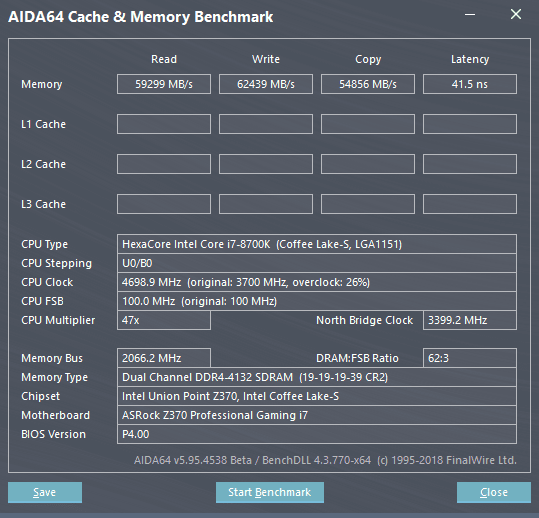

Es hat sich gebessert, 2 Timings musst ich entschärfen. tWTR_L+S musst ich auf 8+3 nehmen, 6+2 lief nicht. Dass Lesen und Latency nicht gut aussehen liegt bestimmt am CPU-Stocktakt, ich könnts mal testweise auf 50/47 hoch nehmen.



Auf Stabilität muss ich natürlich auch noch testen, hab mal provisorisch folgendes eingestellt ... (anliegende Spannungen sind das)

Vdimm 1.400
IO 1.264
SA 1.368



[stolte]

@even
Ich glaube Meckswell will die 1,35V VDimm halten Ansonsten sollten auf dem Pro4 auch 4400Mhz drin sein, oder?

Edit:
Asrock Extreme4 Z370
CPU: 5 Ghz
Cache: 4600Mhz


Edit 2:
@Meckswell
Mal das Setting von BF2-Gamer getetset? Mit 1,4V Vdimm kannst du schon was anstellen

Bild: 4133listenrun2glk9t.png - abload.de



[even.de]

Auf dem Z370 Extreme4 sind 4500 sogar möglich gewesen. Auf dem Pro4 nicht. Lässt sich auch am Rating vom Hersteller gut ablesen, dass das E4 und Taichi nen minimal besseres DIMM Layout haben. E4 und Taichi sind bis 4333 gerated. Pro4 nur bis 4266.



[Phoenix2000]

Ja mit A1 bin ich auch bis 4500 gekommen und A2 4533 auf dem Extreme4, aber mit 1,4V kommst du nicht sehr weit mit guten Timings.
Mit 1,44V war aber nen gutes 4400 drin mit den A1, ich seh da aber auch kein Problem mit mehr Spannung.



[Gelöschtes Mitglied 55164]

Also mir gefallen meine Timings jetzt sehr gut. So scharfe Subs hatte ich noch nie, Danke even.

Die Spannungen konnte ich noch runter loten auf anliegende ...

Vdimm 1.380 avg
IO 1.152
SA 1.205 avg



[stolte]

@Phoenix2000
Bisher haben bei mir die 4500Mhz nicht gepostet. Wie hoch waren vDimm/VCCIO/SA?

Bin auch bei 1,44V vDimm bei 4400Mhz



[snakeeyes]

Mhh anscheinend hab ich ein anderes Problem. Selbst mein 4400er setting schafft gerade mal 600% karhu.

Könnte am bios liegen oder? Hab auf das 1105 gewechselt.
Oder hat mein ram einen weg...



[even.de]

1105 läuft bei mir 1A



[snakeeyes]

Wow die Werte sind mal der Hammer, 62/62/6/6 .
Sind die 24/7 tauglich? Oder haste da so gerade eben den Listenrun mit geschafft?


Hab nun mal die Riegel angeschaut und gereinigt.

Dabei ist mir das aufgefallen:


Der Kühler sitzt völlig schief drauf, also er drückt sich weg aber auf beiden Modulen. Hab ihn mal wieder angedrückt.

Hab nun noch mal das alte 4533 Setting geladen und die 500% Karhu sind schon mal durch. Klar heißt das noch nichts, aber er ist ja selbst bei 4400 mit mimimimi subs bei 600% abgekackt.

Kann das am Kühler liegen ? Denke aber eher das es eine Kontaktsache war.
Bin gespannt.

- - - Updated - - -

1300%, hab aber auch die sa voltage mal runter gedreht.

Was mich wundert ist, dass das System immer eingefroren ist. Bei ram Fehlern hatte ich bisher immer nur einen crash oder bluescreen.



[even.de]

Läuft im Alltag ohne Probleme. Nicht nur HCI oder Karhu.



[snakeeyes]

Sehr geil, da wird man schon neidisch.

Bin übrigens bei 12000% karhu.... also kann es nur an den Kontakten oder den Kühlerkörpern gelegen haben.



[swdtechnik]

1105 läuft bei mir 1A

Was komisch ist, habe schon zwei 3200 CL14 gehabt, auch GTZR und beide waren mit A1 8 Layers (genau wie im Screenshot aus unserem "Die ultimative HARDWARELUXX Samsung 8Gbit B-Die Liste" Thread) und deine Module haben 10 Layers!
Dein Kit ist wie gesagt einfach Hammer!



[snakeeyes]

10 Layers? Was heißt das genau, welchen Vorteil bringt das? Meine haben auch 10, deshalb frage ich und ich habe es vorher noch nirgends aufgeschnappt.

BTW, selbes Setting wie mit dem knapp 11000% karhu stable, danach hat karhu leider einen Fehler raus gehauen. Ram OC macht mich echt wahnsinnig

Die 17000% hat er gerade auch geknackt....ich glaube ich versuch noch mal dem Setting vom Yven nach zueifern :P: Die Werte sind echt der Knaller für 4500mhz.



[even.de]

Habe grad meine Sammslung an B-Die Screenshots durchgeschaut. Könnte hier unzählige Screens hochladen. Aber die RGBs hatten nahezu alle 10 Layer.

Diverse

4266C19
3600C16
3600C17
3866C18
3200C14

Nur eines hatte 8 Layer:

3600C16

Alles RGB

Dann noch die non RGB Kits. Die hatten alle 8 Layer.

Darunter

3200C14
3600C17
4266C19

Aber was willst du da ableiten?



[swdtechnik]

Schau F4-3200C14D-16GTZR genau wie dein Kit (wie die zwei auch die ich hier hatte)

haben also 8 Layers, das meinte ich.
Verstehe nicht, heißt dann F4-3200C14D-16GTZR Kit gibt es in verschiedene Varianten?



[even.de]

Mag sein, ich denke aber nicht, dass das was in Bezug auf Overclocking-Capability zu sagen hat.

Mein 8 Layer 4266C19 A0 PCB Kit ging auch erstklassig:



[swdtechnik]

Mag sein, ich denke aber nicht, dass das was in Bezug auf Overclocking-Capability zu sagen hat.

Mein 8 Layer 4266C19 A0 PCB Kit ging auch erstklassig:

Umso mehr Layers desto besser (wie bei Mainboards) aber Overclocking-Capability natürlich Kit zu Kit unterschiedlich.
Wegen - F4-3200C14D-16GTZR heißt es, es gibt tatsächlich 8 und 10 Layers Varianten.



[Bukko]

Evtl. ist auch nur das SPD falsch Programmiert. GSkill wirbt zumindest bei jedem RGB Kit das ich gerade angeschaut habe mit „ten-layer PCB“.



[even.de]

Welches Build-Date hatten deine 3200C14 RGBs @Andre?



[swdtechnik]

Evtl. ist auch nur das SPD falsch Programmiert. GSkill wirbt zumindest bei jedem RGB Kit das ich gerade angeschaut habe mit „ten-layer PCB“.

Spoiler

F4-3600C17-16GTZR - 8 Layers

F4-3600C16d-16GTZR - 8 Layers

F4-3866C18D-16GTZR - 8 Layers

F4-4133C19D-16GTZR - 8 Layers

F4-4400C18-16GTZR - 8 Layers

F4-4600C18-16GTZR - 8 Layers

das die dann alle etwa "SPD falsch Programmiert" sind glaube ich weniger.

- - - Updated - - -

Welches Build-Date hatten deine 3200C14 RGBs @Andre?

letztes 3200 CL14 war entweder April oder März 2018, die zwei vorherige 3200 CL 14 weiß ich nicht mehr genau, muss alle meine Screens durchblättern, kann sein finde sogar
Und dein Kit Even?



[even.de]

September 2018...



Hier nochmal mit 4600 und identischen Subs von 4500er Setting:

4600 17-19-19-36-360-2T 1.520V



[snakeeyes]

Kann das hin hauen das die CPU mit schnelleren Ram 0.03v mehr braucht ? Hatte zwar gelesen das sie ein wenig mehr braucht, aber das es soviel sein kann ^^. Hab jetzt 0,03 mehr drauf bei 5ghz und siehe da Prime läuft endlich auch mal Fehlerfrei.
Also Ram OC ist echt Lehrgeld zahlen ohne Ende....



[even.de]

kann sehr gut sein. Je mehr RAM-Power du hast, desto mehr hauen die großen FFT-Größen bei Prime rein. Gerade mit einem Straffen RAM-Setting sind die hohen FFTs kritisch. Bei 1344K z.B. wird die CPU stärker belastet als ohne RAM-OC.



[stolte]

Habe zwar auch 10 Layer bei meinem 3200er Kit,aber leider wollen die 4500Mhz absolut nicht posten


Test erfolgte mit..
vDimm: 1,5V
IO:1,3V
SA:1,32V

@even
4400Mhz sollten auch auch auf dem Pro4 laufen.
ASROCK Z370 Pro4 Motherboard Review - Page 5 of 5 - CLOCKEM UP
Ich glaube die Z370 Boards von ASRock nehmen sich alle nicht viel in Sachen max. oc memory



[even.de]

Das ist auch ein Flare X Kit. Das hat nen A0 PCB.



[snakeeyes]

Okay super, dachte schon das ich irgendwo nen Fehler eingebaut habe. Dann sollte das 4533 Setting endlich mal 24/7 tauglich sein, mal sehen wieviel vcore er bei 5,2 ghz mehr braucht, wobei die 5ghz beim i9 schon mehr genug sind. Aber viel hilft viel oder wie war das



[stolte]

A0 haben immer 10 Layer?
