LCD selber bauen

[Crazy Harry]

wie lang dauert denn sowas nach österreich ? hast ja wohl schon öfters bei denen gekauft.



[ZERO]

conrad hat auch in österreich einen sitz (einer der wenigen)...angeblich 7-10 tage
hab schon öfters bei denen besellt, war auch schon bei denen im shop



[Crazy Harry]

ist das weit von dir weg ? hinfahren lohnt sich wohl nicht ?



[ZERO]

ca. 70km, lohnt sich nicht



[Crazy Harry]

mußt halt umziehen, wenn du öfter was brauchst.

ich bestelle schon seit ca. 12 jahren bei reichelt, hab noch nie probleme wegen garantie/umtausch gehabt - leider haben die nicht alles

momentan bräuchte ich ein paar PT1000-temperaturfühler.



[Crazy Harry]

hab ich übrigens vergessen: hab mir den schaltplan angeschaut und würd noch 2 sachen ändern

- vor den 10k poti einen 15 k widerstand in die plus-leitung (kontradt besser und feinfühliger einstellbar)

- vor den 100 ohm einen widerstand mit 8-10 ohm - dann kann es dir nicht passieren, wenn du den poti voll hell stellst daß die beleuchtung frühzeitig abraucht.



[ZERO]

seit 12 jahren schon ?!?! wie alt bist du eigentlich?

ich hätte da noch ne frage an dich:
ich will mit einem kippschalter alle drei lüfter meiner wakü steuern...wenn ich den kippschalter nach oben lege solln es 5v sein und nach unten 7v, in der mitte "aus"
hier der link zum datenblatt:
http://www.produktinfo.conrad.com/d...1-en-leistungsumschalter_2pol_ein_aus_ein.pdf

die drei lüfter muss ich auf einen zusammenlöten, dann hab ich drei kabel...die 5 und 7v bekomm ich direkt aus den 4pin molex, aber wie soll ich das an dem kippschalter anlöten?



[ZERO]

meinst du die widerstände gibt es beim baumax?



[Crazy Harry]

zum ersten: ich bin 38.

wegen der widerstände, ich meine das so:

und zum schalter .... muß ich mal schnell überlegen.



[Crazy Harry]

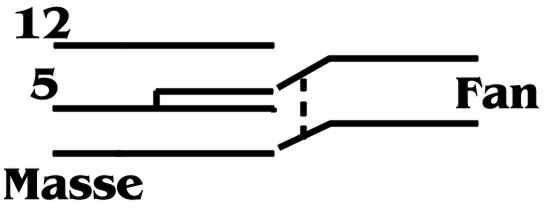

ok - also so:



[ZERO]

danke, für die zeichnung
ist gleich viel verständlicher



[Crazy Harry]

ich dachte schon, du bist geschockt - wegen meinem alter



[ZERO]

was istn die strichlierte linie?



[ZERO]

hätte dich eigentlich jünger eingeschätzt



[ZERO]

und wo ist da der schalter (der hat ja 5 kontakte)



[Crazy Harry]

das heißt, daß das ein 2poliger umschalter ist und die beiden schalter gekoppelt sind (intern) - du hast ja nur einen hebel dran. wenn man die getrennt umschalten könnte, könntest du auch 12 v machen. ich verwende für fans prinzipiell eine drehzahlregelung.



[Crazy Harry]

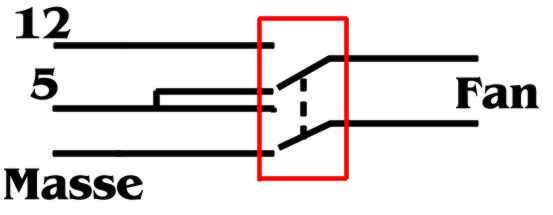

das rot-umrandete ist der schalter - er hat ja 6 anschlüsse...



[ZERO]

das ganze soll für meine wakü sein, da sind drei lüfter am radiator. falls ich mal meine temps demonstrieren will schalte ich auf 7v, im normalem betrieb (zocken) schalte ich auf 5v und am abend wenn ich fernsehe schalte ich die lüfter aus.



[ZERO]

sorry ich verstehs immer noch nicht...
zeichne mir bitte die sechs kontakte auf und schreib dazu welches kabel ich da anlötensoll, für alles andere bin ich zu blöd



[Crazy Harry]

mach doch eine temperaturregelung (automatisch) rein. oder automatik/aus - einstellbare temperatur mit poti evtl.



[ZERO]

ich bleib bei meinem schalter, das ist das einfachste



[Crazy Harry]

muß mir dein datenblatt nochmal anschaun .... moment.



[Crazy Harry]

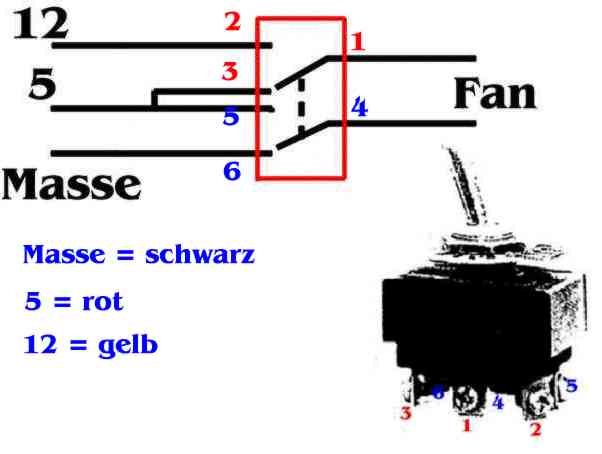

ich hoff, jetzt ist alles klar ....



[ZERO]

dank dir, jetzt ist es schon viel klarer...aber der lüfter hat drei anschlüsse, wohin mit dem dritten? und ist nr4 oder nr1 der pluspol des lüfters?



[Crazy Harry]

1 ist der +pol.

...... vergiß das mit dem gelben: das geht gar nicht, weil du keine konstante masse hast, die wird ja umgeschaltet. das ginge nur mit einer drehzahlregelung.



[ZERO]

weißt du zufällig wie die papst lüfer belegt sind? da gibts einen weißen einen roten und einen blauen



[Crazy Harry]

schau dir den stecker an: der rote liegt in der mitte - oder ? das ist dann +. der blaue wird dann - sein und der weiße drehzahl.



[ZERO]

ich hab die lüfter noch nicht...



[ZERO]

ich muss jetzt weg, bist du morgen wieder online?



[ZERO]

chaio, bis morgen...
