Lian Li " PWN.GEAR " Casemod ------ erste Anprobe ------

Welche Farbe soll die Faceplate bekommen ?

  • komplett schwarz

    Stimmen: 2 9,1%
  • weiß / schwarz

    Stimmen: 20 90,9%

  • Anzahl der Umfrageteilnehmer
    22
  • Umfrage geschlossen .
Status
Für weitere Antworten geschlossen.
Hi all ,

Also das Konzept steht zu 95% fest , mit den restlichen 5% beschäftige ich mich schon seit tagen .....

....und zwar steht das Design der faceplate noch nicht wirklich fest , habe zwar mehrere Ideen , kann mich aber für keine zu 100% begeistern :(
Es ist halt noch nicht perfekt und ich will etwas eigenes entwerfen und nichts kopieren .


Sent from my iPhone using Hardwareluxx app

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hey ich hoffe es geht bald weiter und versuch auch mal wieder aktiver zu werden. Wenn man(n) dir irgend wie behilflich sein kann meld dich ;)

Hi :)

so wie es aussieht , bleibe ich wohl bis weihnachten @home , das heißt für mich : das Lian Li case fertig machen ;)

...hier der vorerst finale Entwurf der Faceplate - geht am Montag zum lasern ;)


Der Entwurf, gut gefällt mir gut. Gutes Gelingen.

...so , das Design der Topplate steht fest .

beide dateien sind zum lasern gegangen ;)

mit etwas Glück , kann ich übermorgen bilder zeigen ;)

Mein laseranlagenbedienender ( :d ) hat noch bis Ende der Woche Urlaub :(

Aber ich bin grad im Keller am basteln , dann mache ich hier mal 2-3 Bilder ;)


Sent from my iPhone using Hardwareluxx app

Doofer Laseranlagenbediener was fällt dem ein Urlaub zu nehmen :) Was für ne Anlge ist es denn :) Ich hoffe sie fängt mit T an :) Und ja BILDER ! :)

wie gesagt , heute ging es im Keller weiter .

der Innenausbau muß fertig werden , damit alles zum pulvern gehen kann .

ich habe mich heute entschlossen eine komplett neue MoBoplatte zu machen , hier ein erstes bild :



...nach dem die Länge und gewünschte höhe stimmte , ging es mit den Ausschnitten weiter :











nun ist alles in der richtigen position , und auch grob befestigt .
jetzt muß ich die Löcher für die MoBo befestigung übertragen .
......aber erst morgen ;)

PS : das Case ist/wird ne wirklich enge Kiste :d

Zuletzt bearbeitet:
heute ging es weiter mit kleinen details ( die aber am meisten Zeit beanspruchen ) .

so wurden die mobo Befestigungslöcher übertragen , gebohrt und gewinde geschnittten .
auch die Schlitze für die PCI / PCIe Karten sind 1:1 übertragen worden .

guckst du hier :



dann hieß es Abschied nehmen von dem alten MoBotray :





aus dem alten MoBotray brauche ich noch die eine oder andere Ecke :d







hier ist der abgeschnittene Winkel hin gekommen :





... und hier der Zwischenstand der heutigen Arbeit :







leider sind mir auch die Senkkopfnieten ausgegangen :(

das heißt , am Wochenende ist pause :(

...als nächster schritt kommt ein Midfloor ;)

Zuletzt bearbeitet:
ein kleines Bilderupdate :)

..die gelaserten Alubleche sind da , ein mal Front und ein mal die Topblende .
( noch roh )






Kann man drurchgehen lassen :-), Ich bin ebenfalls gespannt wie das eingebaut und mit Farbe kommt.

Sieht echt schön aus, mehr Bilder ;)

heute mache ich noch ein paar ausschnitte in das lochblech ( Laufwerksschublade , USB usw. ) , damit die restlichen Teile zum Lackierer gehen können .

... kann mich aber echt noch nicht entscheiden , ob die Front komplett schwarz oder weiß mit schwarzem lochblech werden soll ...... was mein Ihr ?



..habe dazu eine Umfrage gestartet , diese läuft 4 Tage . danke für Eure Hilfe ;)

Zuletzt bearbeitet:
Ich finde eine weiße Front mit schwarzem Lochblech würde das Ganze auflockern und einen schönen Kontrast bilden.
Bin also für Variante 2 + zwei schwarze Schrauben für den Front USB ;)!

Zuletzt bearbeitet:
Das gefällt mir schon mal sehr gut und wie ich vermute,
wird es auch eine Blende für das LW geben?

@reisball - mal sehen , habe noch keine da .


da die Faceplate-Farbe so gut wie fest steht ( umfrage läuft noch ) , überlege ich noch , welche farbe das top bekommen soll :


na super , und schon wieder ein falsch angefertigtes Alublech nach Maßen von der Aquatuning Homepage :(

..und zwar habe ich mir dort die Schablone für 2 x 120mm Radiatorauschnitt runtergeladen und die Maße auf meine DXF zeichnung übertragen - ergebnis : nix passt !!!

:(

Sehe ich auch so. Das weiß kommt geil!

na super , und schon wieder ein falsch angefertigtes Alublech nach Maßen von der Aquatuning Homepage :(

..und zwar habe ich mir dort die Schablone für 2 x 120mm Radiatorauschnitt runtergeladen und die Maße auf meine DXF zeichnung übertragen - ergebnis : nix passt !!!

:(

und deswegen hab ich mir extra 3x140er lüfter geholt um die skizze von at zu kontrollieren
hat natürlich auch wieder fast nix gepasst -.-

zum glück hab ich den kram vorher mal ausgedruckt und angelegt

Das hätte ich auch so machen sollen , ich frage mich aber , wer da die maße ermittelt ?
Habe schon 3 Sachen von AT gehabt , wo die maßangaben nicht stimmten .


Sent from my iPhone using Hardwareluxx app

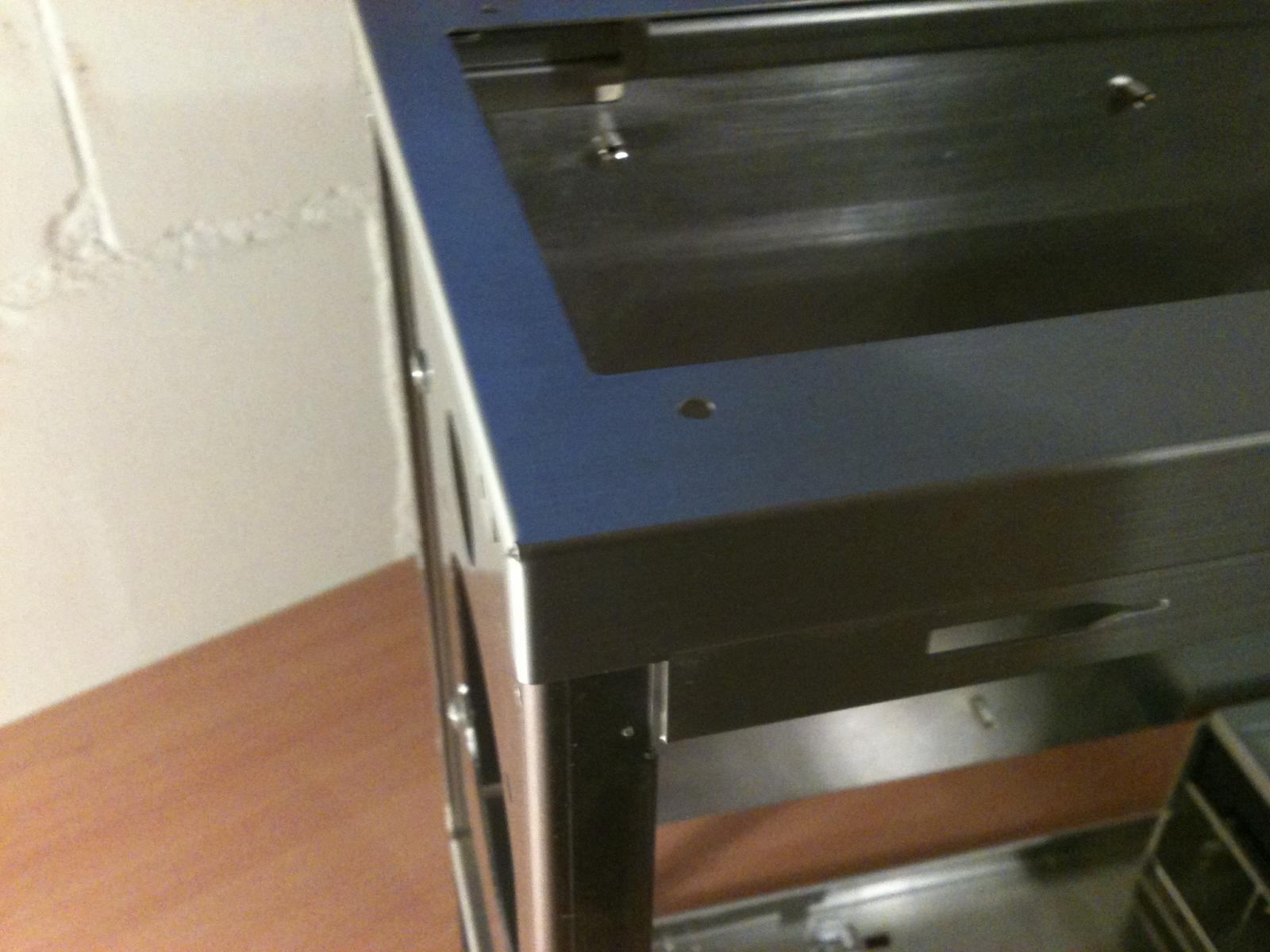

Hier noch 2 handybilder von heute :




Sent from my iPhone using Hardwareluxx app
