LSI MegaRaid und Dell Perc 5/6 SAS/SATA PCIe [5]

Moinsen Jungs,

ich hab da mal ein ganz spannendes/nerviges Problem... Ich hab gestern das DVD Laufwerk gegen ein BluRay Laufwerk getauscht... Seit dem verschwindet immer wieder Device0 von meinem Perc5i... Das ganze sieht so aus, das ich den Rechner danach hochgefahren habe und die HDD nicht mehr im RAID10 war - danach hab ich sie mit MegaCli wieder reingehängt und den rebuild gestartet... Nach ca. 30Minuten war sie dann ganz weg - Device0 wird als nicht vorhanden angezeigt - als sei da keine Festplatte dran... Nach einem Neustart kann man das ganze ohne Probleme reproduzieren... Die Kabel an der Festplatte hab ich schon gecheckt bzw. checken lassen, das sitzt alles richtig...

Noch ein paar Randinfos - Laufwerkwechsel hat mein Dad gemacht (weil ich ca. 100km entfernt bin - drum auch nur MegaCli und nicht direkt der Bios vom Controller) - is ja eigentlich nur Plug&Play und der ungeschickteste ist er ja nicht... Mich wunderts, das das Verhalten so reproduzierbar ist... Festplatten sind 8x 2GB WD GreenPower und auf dem Controller läuft ein RAID10 über alle Platten...

Ich hoffe von euch hat jemand eine geile Idee - mein nächster Ansatz ist erstmal BluRay Laufwerk abklemmen und dann wieder nen rebuild probieren...

Grüße,
der Micha....

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn immer die gleiche Disk "rausspringt", würde ich mal danach schauen, ob das BluRay Laufwerk am selben Kabelstrang wie diese HDD hängt. Könnte mir nur vorstellen, dass dann die Disk irgendwie den Strom verliert oder so ähnlich... Etwas anderes kann ich mir fast nicht vorstellen.

Vielleicht hat das BluRay Laufwerk irgendeinen Flick ab... Kurzschluss oder was weiss ich.

Gruss Mete

Netzteil? 8x2Tb und ein BluRay und evtl. noch weitere HDDs etc. das "kann" eng werden.
Welches BluRay ist das? Evtl. auch noch ein Brenner?
Und ja, BR ab und dann checken, wenn es dann weg ist evtl. an nen anderen Strang hängen. Das hörst sich schon nach der Richtung an!

Also Netzteil is meine ich ein 530W Seasonic... Keine weiteren Festplatten und is auch wirklich nur ein Laufwerk - kein Brenner...

BluRay is jetzt ab und ich hab wieder nen Rebuild angeworfen... Wenn das jetzt durchläuft, fahr ich die Kiste wieder runter und häng das BD Laufwerk an nen anderen Strang - mein Dad hab ich schonmal losgeschickt nen Adapter von Molex auf Sata besorgen - denn einen freien Satastrang gibts leider net mehr... :)

Edit: Die Festplatte is wieder weg... Also das wars wohl nicht... Ätzender weise muss ich gestehen, das ich net weiß, wann ich das letzte mal davor nach dem Zustand vom Raid geguckt habe - könnte also sein, das die vorher schon rumgesponnen hat... Hm!! Wie mach ich da jetzt am besten weiter?

Zuletzt bearbeitet:
Tja, damit wären wir jetzt beim dem Problem, das auf der Kiste ein ESXi 5.0 läuft und es da (so weit ich weiß und es bei google grade nochmal checken konnte) kein smartctl oder irgendwas vergleichbares drauf läuft... :-S Mein Dad weigert sich grade auch leider die Festplatte auszubauen und mal eben an seinen PC zu hängen um die SMART Werte zu checken...

Ergo: Wenn niemand eine geile, zündende Idee hat... Bestell ich wohl erstmal ne Festplatte und düs wenn die da ist zu meinen Eltern um mich selbst an die Kiste zu hocken...

Memos:
1. Endlich eine Remotemanagementcard kaufen - das man net erst warten muss bis alle VMs usw. wieder laufen, das man per Remote an die Kiste kommt
2. Mein Server zieht mit in die neue Wohnung um...

Grüße,
der Micha...

mraction schrieb:
Tja, damit wären wir jetzt beim dem Problem, das auf der Kiste ein ESXi 5.0 läuft und es da (so weit ich weiß und es bei google grade nochmal checken konnte) kein smartctl oder irgendwas vergleichbares drauf läuft... :-S Mein Dad weigert sich grade auch leider die Festplatte auszubauen und mal eben an seinen PC zu hängen um die SMART Werte zu checken...

Ergo: Wenn niemand eine geile, zündende Idee hat... Bestell ich wohl erstmal ne Festplatte und düs wenn die da ist zu meinen Eltern um mich selbst an die Kiste zu hocken...

Memos:
1. Endlich eine Remotemanagementcard kaufen - das man net erst warten muss bis alle VMs usw. wieder laufen, das man per Remote an die Kiste kommt
2. Mein Server zieht mit in die neue Wohnung um...

Grüße,
der Micha...
Zum Vergrößern anklicken....

Kann man das nicht mit der MegaCLI auslesen unter ESXi? Es gibt da ja so ein Bundle für ESX, jedenfalls für den 9265er Controller.

Gruss Mete

Also MegaCli läuft - jopa... Ich hab über google allerdings nur was gefunden, wie man über smartctl dann an die smart Werte der Festplatten kommt - direkt übers MegaCli hab ich nix gefunden... Lasse mich aber gerne eines Besseren belehren... :)

Grüße,
der Micha...

Also übers MegaCli bekomm ich beim PDInfo nur dies hier:

Code:
Enclosure Device ID: N/A
Slot Number: 0
Drive's postion: DiskGroup: 0, Span: 0, Arm: 0
Enclosure position: 0
Device Id: 0
WWN:
Sequence Number: 1
Media Error Count: 0
Other Error Count: 0
Predictive Failure Count: 0
Last Predictive Failure Event Seq Number: 0
PD Type: SATA
Raw Size: 1.819 TB [0xe8e088b0 Sectors]
Non Coerced Size: 1.818 TB [0xe8d088b0 Sectors]
Coerced Size: 1.818 TB [0xe8d00000 Sectors]
Firmware state: Unconfigured(good), Spun Up
Device Firmware Level: AB51
Shield Counter: 0
Successful diagnostics completion on :  N/A
SAS Address(0): 0x1221000000000000
Connected Port Number: 0
Inquiry Data:      WD-WCAZAC394743WDC WD20EARX-00PASB0                    51.0AB                                                                                                  51
FDE Enable: Disable
Secured: Unsecured
Locked: Unlocked
Needs EKM Attention: No
Foreign State: Foreign
Foreign Secure: Drive is not secured by a foreign lock key
Device Speed: Unknown
Link Speed: Unknown
Media Type: Hard Disk Device
Drive Temperature : N/A
PI Eligibility:  No
Drive is formatted for PI information:  No
PI: No PI
Drive's write cache : Disabled
Port-0 :
Port status: Active
Port's Linkspeed: Unknown
Drive has flagged a S.M.A.R.T alert : No

Kiste fährt grade runter - die neu HDD is da... Mal gucken....

Edit: Aktueller Stand: "Rebuilding Porgress on Device at Enclosure N/A, Slot 0 Completed 12% in 98 Minutes." - scheint also wirklich die Festplatte gewesen zu sein... So weit is die andere nie gekommen...
Edit2: Hm - der Rebuild hat von vorne angefangen: "Rebuilding Porgress on Device at Enclosure N/A, Slot 0 Completed 2% in 42 Minutes." Und is vorallem wesentlich langsamer wie vorher... Da stimmt doch irgendwas nicht... :-S
Edit3: Also ich hab mal über den Befehl "MegaCli -FwTermLog -Dsply -a0" die aktuelle Log rausgelassen... Wenn man von der aktuellen Zeit dann zurückrechnet auf die Zeit wo er mim Rebuild neu angefangen hat findet man:
Code:
08/07/12 15:28:13: MPT_EventDeviceStatusChange: Device Removed DevId 0 Tgt 0 Sas 12210000:00000000
08/07/12 15:28:13:  curQdepth 8 WaitQCount 0 path 0
08/07/12 15:28:13:  Issue Abort Target
08/07/12 15:28:13: Task Post Addr a0f417e0 Index e chip 0 type 3 numCmdIssued 9
08/07/12 15:28:13: MPT_AckEvent even Acknowledged chip 0
08/07/12 15:28:13: MPT_ProcessIo Reply Fr d7 EVENT_ACK
08/07/12 15:28:17: MPT_ProcessIo Reply Fr d8 EVENT_NOTIFICATION
08/07/12 15:28:17: MPI_EVENT_SAS_DISCOVERY: PortBitmap ff - Discovery is in progress
08/07/12 15:28:17: MPT_ProcessIo Reply Fr d9 EVENT_NOTIFICATION
08/07/12 15:28:17:  MPI_EVENT_SAS_PHY_LINK_STATUS - Chip 0 PhyNum 0 DevHandle 1
08/07/12 15:28:17: LinkRates 80 SAS Address H 50019b90:c18db100
08/07/12 15:28:17: MPT_ProcessIo Reply Fr da EVENT_NOTIFICATION
08/07/12 15:28:17:  MPI_EVENT_SAS_DEVICE_STATUS_CHANGE
08/07/12 15:28:17: MPT_EventDeviceStatusChange: Device Inserted Tgt 0 Sas 12210000:00000000
08/07/12 15:28:17: MPT_AckEvent even Acknowledged chip 0
08/07/12 15:28:17: MPT_ProcessIo Reply Fr db EVENT_NOTIFICATION
08/07/12 15:28:17: MPI_EVENT_SAS_DISCOVERY: PortBitmap 0 - Discovery is complete
08/07/12 15:28:17: MPT_ProcessIo Reply Fr dc EVENT_ACK
08/07/12 15:28:17: MPT_SASPhyPage:Phy 0 SASIoUnit = a0ffe1e0 size 24
08/07/12 15:28:17: AttachedDevHandle 9, AttachedPhyIdentifier 0 AttachedDeviceInfo 881 ProgrammedLinkRate 98
08/07/12 15:28:17: HwLinkRate 98 ChangeCount 0 Flags 0 PhyInfo 8 SAS Addr - 12210000:00000000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a0591000, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4780, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a061a200, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4800, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a0736400, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4880, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a07d8800, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4900, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a072d800, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4980, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a0662600, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4a00, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a075a200, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4a80, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: MPT_REC:TaskTerminated pRdm a068b200, DevId[0] Tgt 0 Cmd 2 Ioc a0fc4b00, iocSts 8048 iocLogInfo 31130000
08/07/12 15:28:17: DevID[0]:Task Reply e IOCStatus 0 MsgAddr a0f417e0 type 3
08/07/12 15:28:17: chip 0 tgt 0 numCmdIssued 1 Qdepth 0 TermCount 8 DevWQC 8 ChipWQC 0
08/07/12 15:28:17: MPT_TaskMgmtPostRoutine DevId 0 Msg e Addr a0f417e0 CurDevQDepth 0, chipQcount 0 taskType=3
08/07/12 15:28:21: MPT_ProcessIo Reply Fr e6 EVENT_NOTIFICATION
08/07/12 15:28:21: MPI_EVENT_SAS_DISCOVERY: PortBitmap ff - Discovery is in progress
08/07/12 15:28:21: MPT_ProcessIo Reply Fr e7 EVENT_NOTIFICATION
08/07/12 15:28:21: MPI_EVENT_SAS_DISCOVERY: PortBitmap 0 - Discovery is complete
08/07/12 15:28:21: EVT#18733-08/07/12 15:28:21: 113=Unexpected sense: PD 00(e0/s0), CDB: 2a 00 00 1a b9 30 00 00 10 00, Sense: 70 00 06 00 00 00 00 0a 00 00 00 00 29 00 00 00 00 0
08/07/12 15:28:22: EVT#18734-08/07/12 15:28:22: 113=Unexpected sense: PD 00(e0/s0), CDB: 15 11 00 00 10 00, Sense: 70 00 05 00 00 00 00 0a 00 00 00 00 24 00 00 00 00 00
08/07/12 15:28:22: EVT#18735-08/07/12 15:28:22: 113=Unexpected sense: PD 00(e0/s0), CDB: 15 11 00 00 10 00, Sense: 70 00 05 00 00 00 00 0a 00 00 00 00 24 00 00 00 00 00
08/07/12 15:28:41: MPT_ProcessIo Reply Fr ee EVENT_NOTIFICATION
08/07/12 15:28:41:  MPI_EVENT_SAS_DEVICE_STATUS_CHANGE

Also irgendwie scheint auch die neue immer wieder mal zu verschwinden... Im Gegensatz zu der alten kommt die aber wieder... *wunder* Obs wohl doch am Strom liegt... Ich lass meinen Dad die Kabel morgen mal umverteilen... Merkwürdig - das lief aber so doch ne halbe Ewigkeit!

Zuletzt bearbeitet:
Kleine Zwischenmeldung von mir: Läuft wieder... Lag wohl an der Stromversorgung - der selbstbauadapter von nem Kumpel war wohl doch etwas überfordert - anständig umverkabelt und schon gehts wieder...

Danke für eure Unterstützung!! :)

Grüße,
der Micha...

Hab mir nen Intel RAID Expander RES2SV240 gekauft und hab ne Frage dazu!

Gehe Ich richtig in der Annahme das Ich einen Anschluss am Raidcontroller verliere wenn Ich den Expander betreiben möchte? Dachte es gäbe dafür nen gesonderten Anschluss!

An welchen Anschluss am Expander schließe Ich den Raid Controller an?

Gibt es sonst noch was zu beachten?

Korrekt, der Expander wird mit einem Multilane-Kabel an den Controller angeschlossen, wenn du mehr Durchsatz zwischen Controller und Expander brauchst (und der Controller mitspielt) kannst du auch 2 Multilane-Links benutzen.
Der Controller wird laut Handbuch an Port 0 (ganz links) angeschlossen.
Sonst gibt's eigentlich nichts zu beachten, zumindest mein HP-Expander funktioniert wunderprächtig mit dem 9260. Nur dass die Port-Zuordnung im MSM flöten geht. Schade eigentlich.

@ OC King: Schau, dass der Expander nicht zu heiss bekommt... Sobald der Expander heiss bekommt gibt es komische Fehler, ansonsten funktioniert der bei mir gut am LSI 9265-8i mit 8x SAS 10K und 2x SATA.

Gruss Mete

O.K Danke schonmal für die Info!

Das bedeutet Ich kann das mitgelieferte Kabel vom Intel Expander nehmen?

Mete888 schrieb:
@ OC King: Schau, dass der Expander nicht zu heiss bekommt... Sobald der Expander heiss bekommt gibt es komische Fehler, ansonsten funktioniert der bei mir gut am LSI 9265-8i mit 8x SAS 10K und 2x SATA.

Gruss Mete
Zum Vergrößern anklicken....


Alles klar das werde Ich beachten, dann bin Ich mal gespannt ob alles läuft wie es soll!

JensS schrieb:
... Nur dass die Port-Zuordnung im MSM flöten geht. Schade eigentlich.
Zum Vergrößern anklicken....

@JensS, was meinst du mit "die Port-Zuordnung geht flöten" ?

@OC King: meinen LSI konnte ich nach viel Aufwand endgültig nicht dazu überreden mit dem Intel RES2SV240 zu spielen, ich musste auf den Hp-Expander umsteigen, der läuft problemlos :)

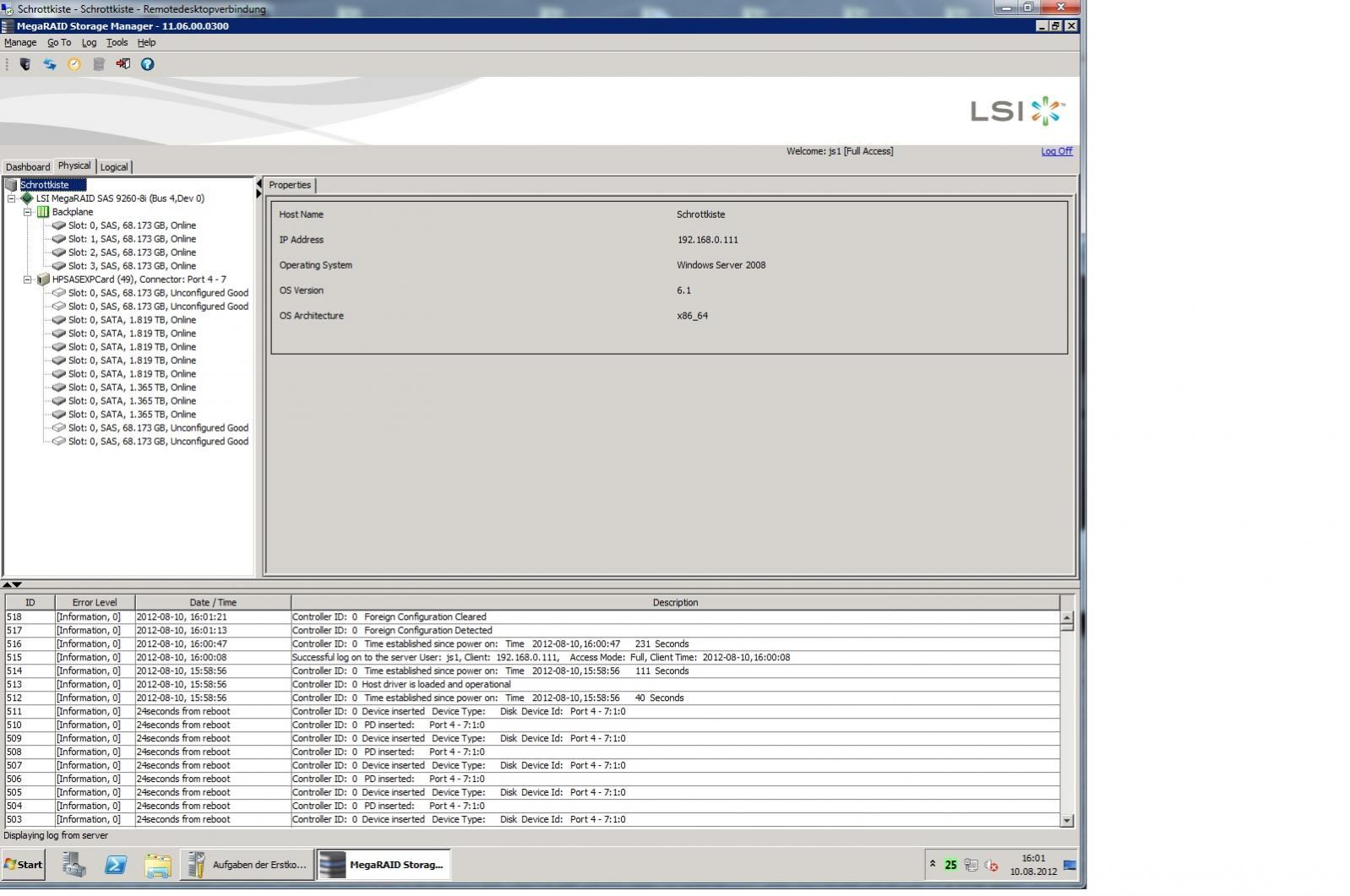

Hier siehste das:
Die SAS-Seagates hängen direkt am Controller und werden mit Slot 0 bis 3 durchbezeichnet.
Alle Platten am Expander sind aber Slot 0 und zum die Fujitsu-Platten zum Beispiel stecken an einer Backplane, also 4 aufeinanderfolgenden Ports vom Expander. Da scheint die Reihenfolge doch relativ willkürlich...


Hallo JensS

Die Disks aus deiner "Schrottkiste" würde ich auch noch gerne nehmen ;)

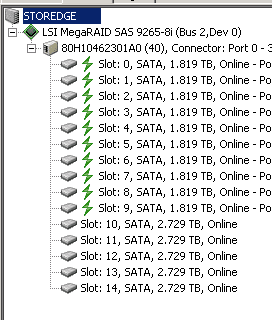

Ich habe ja den Intel SAS Expander im Einsatz (siehe Signatur), bei mir ist alles schön Nummeriert... Der Host ist ein VMWare ESXi 5. Ich meinte aber, auch bei meinem Windows Server damals mit Expander hätte ich eine solche Nummerierung gehabt...

Die 2 SSDs sind direkt am Kontroller... Die SATA und SAS Disks am Expander.

Anhang anzeigen 202658

Gruss Mete

Moin Mete,

ja gut, der Name Schrottkiste ist so ein Relikt von v1 meines Storages, das auf mancher LAN für Erheiterung sorgte und dann beibehalten wurde. Der Vorgänger bestand, abseits der HDDs, aber auch nur aus Teilen, die mir so zugelaufen wurden.
Wie auch immer, das ist zwar ein bisschen doof, dass ich so keine eindeutige Zuordnung aus der Software heraus habe, aber es könnte schlimmer kommen. Ich habe ohnehin eine Liste mit allen HDDs, die hier liegen samt Seriennummer und aktuellem Einbauplatz.

Was könnt ihr für Kabel empfehlen um SATA Platten am Expander anzuschließen, kann Ich jedes beliebige nehmen?
Die Preise gehen zum Teil ganz schön auseinander!

OC King schrieb:
Was könnt ihr für Kabel empfehlen um SATA Platten am Expander anzuschließen, kann Ich jedes beliebige nehmen?
Die Preise gehen zum Teil ganz schön auseinander!
Zum Vergrößern anklicken....

Ich verwende diese hier:
CBL-SFF8087OCF-05m
CBL-SFF8087OCF-06m
CBL-SFF8087OCF-10

Du kannst eigentlich jedes beliebige Kabel verwenden, Du musst einfach schauen, dass Du KEIN Reverse Breakout Kabel nimmst!

Gruss Mete

Die 3Ware Kabel sind echt die besten und nebenbei auch noch günstig!
Ich verwende nur die CBL-SFF8087OCF-10, das ist die 100 cm lange Variante. So hat man immer genug Kabellänge übrig um die sauber zu verlegen und die Kabel sind auch flexibel genug dafür, sodass das nicht zu fummelig wird.

Hi Jens,

so wie bei Mete schaut das auch bei mir aus, bin wie du unter w2k8r2, und habe atm 15 disks nur @expander.

als ich die mal direkt an den 2. port (also 4-8)@Backplane angeschlossen hatte wurden die auch sauber durchnummeriert. Merkwürdig ...


Zur Kabelfrage: kann ebenfalls die 3Wares befürworten!

So, erstmal hab' ich ein viel lustigeres Problem parat!

Ich habe gerade so eine Bastel-Notlösung zusammengestöpselt, um übergangsweise noch 2 Backplanes anzuschließen. Das ist am Expander so ein ganz kurzes Breakout mit 4 SATA-Buchsen und daran dann jeweils ein Reverse Breakout.
Das sollte doch eigentlich funktionieren, oder? Genau das tut's nämlich nicht, beim Hochlaufen kommt nur "Discovery Error".

Und richtige Multilane-Kabel sind schon geordert, keine Sorge... ;)

Edit: Hmm! Jetzt hab ich mal so ein Reverse Breakout zwischen OnBoard-Conti und Backplane - und da werden auch keine Platten erkannt. Bin ich jetzt vollständig doof, oder ist das Kabel Murks?

Zuletzt bearbeitet:
