Ja, auf dem Foto. Du hast den "Fehler" gefunden, du erhältst 99 Punkte! Die sind jetzt schon dran, da aber sowieso der Seitenteil drauf ist, sieht das eh keiner
[Sammelthread] LuKü - Bilder + Kommentare
- Ersteller Pimok
- Erstellt am
Googlespoon
Enthusiast

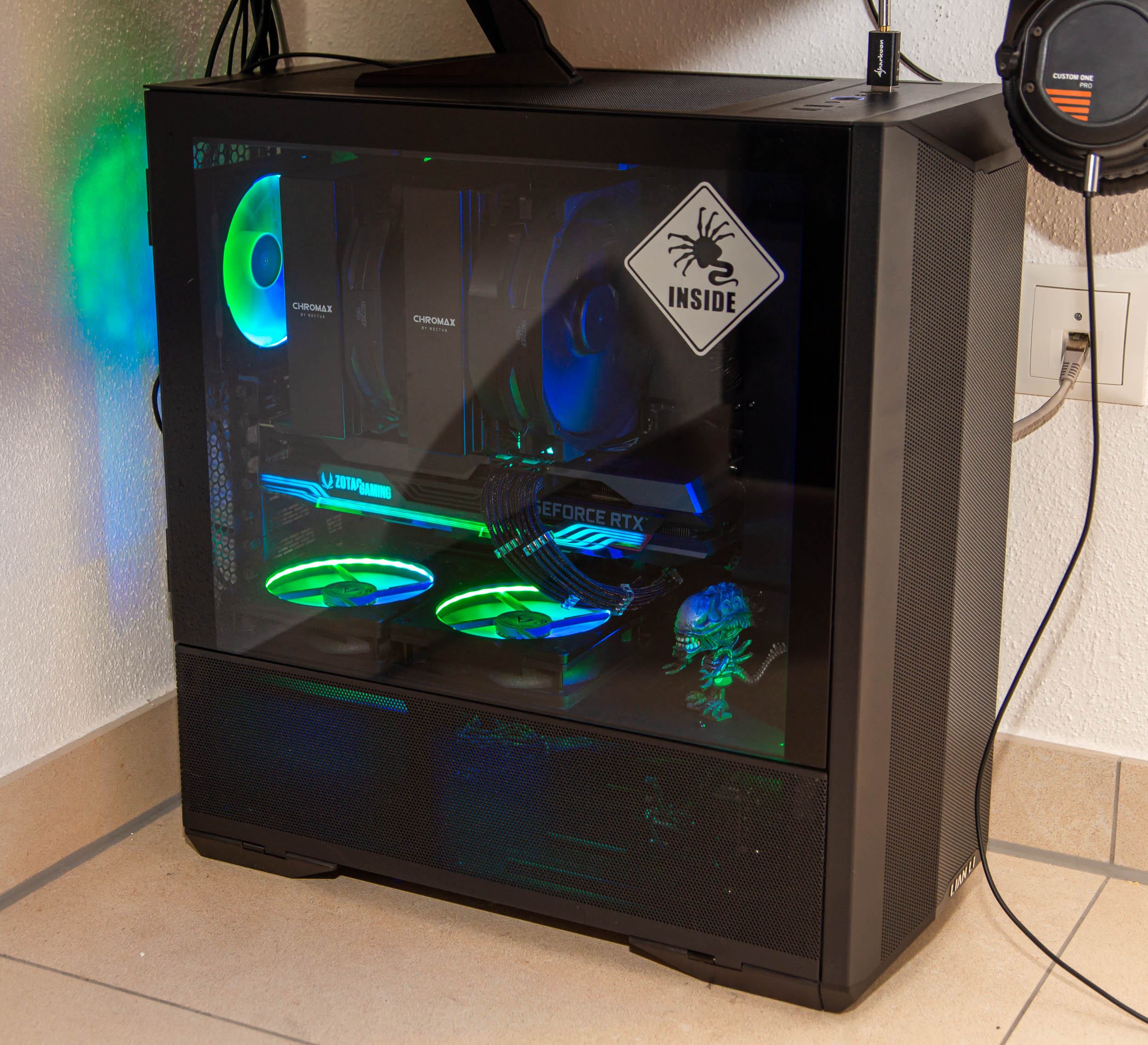

Hübsche Berglandschaft im Hintergrund
Sehe ich das richtig, die Seitenteile werden nur aufgesteckt?
Sehe ich das richtig, die Seitenteile werden nur aufgesteckt?
VorauseilenderGehorsam
Legende
Ja, ganz genau, halten aber tatsächlich sehr gut
PS: Ja, ich liebe die Berge und bin gesegnet, so wohnen zu dürfen
PS: Ja, ich liebe die Berge und bin gesegnet, so wohnen zu dürfen
Gaming Cat
Profi
- Mitglied seit
- 07.10.2020
- Beiträge
- 93
Der Ryzen 7 und 9 Stock-Cooler ist sehr schick, und bietet interessante Lichteffekte die zum g.Skill Knight Rider Lauflicht dazu passen.
Die Kühlleistung ist fantastisch und macht keine Wasserkühlung mehr erforderlich, im Prime95 erreicht ein Ryzen 7 3800X bloss 63 Grad bei 75% Kühlerdrehzahl!
Der Einbau ist ein wenig störrisch, und es sind Details zu beachten die nirgendwo stehen:
1. Die voraufgetragene Wärmeleitpaste von Wraith Stealth, Spire, und Prism verklebt wie Superkleber mit der CPU, und man würde eher alle Pins ausreissen als den Lüfter wieder runter zu bekommen. Unbedingt die voraufgetragene Wärmeleitpaste abwischen, und MX-4 Wärmeleitpaste auftragen!
2. Wer das nicht wusste, und den Kühler wechseln will ohne den Ryzen bei der Lüfterabnahme zwangsläufig zu zerstören: den Kühler mit der Hand gegen die CPU drücken, und die Schrauben herausdrehen bzw. Halteklammer lösen. Ventilator von Stealth Spire und Prism in der Lüfterkurve bis 100 Grad auf nur so 20% Drehzahl setzen- Dann solange Prime95 laufen lassen, bis die CPU Temperatur ca. 70 bis 80 Grad erreicht, was durchaus in zwei drei Minuten möglich wird, wenn der Lüfter kaum dreht. Immer die Temperatur im Auge behalten, und den Ausschalter des Computers griffbereit haben. Dann anfangen sanft den Kühlkörper im und gegen den Uhrzeigersinn hin und her drehen, während die Wärmeleitpaste weich wird und sich verflüssigt, aber diesen stets sanft gegen die CPU drücken während den Drehbewegungen. Sobald sich der Kühlkörper widerstandsfrei son bisschen drehen lässt, hinten am Netzstecker den Strom abschalten, und den Kühler herunternehmen. Niemals den Kühler aber herunternehmen während Prime95 noch läuft, oder CPU und Sockel sind in ein zwei Sekunden gegrillt, und beides wäre unrettbar verloren!
3. Der Anpressdruck des Wraith Prism ist viel zu hoch, sodass es nach einigen Wochen Betrieb bei einigen Usern zu Brüchen des AMD Retention Bracket kam.
Was dazu führte, dass entweder die Pins ausgerissen wurden während die CPU am Kühler klebte, während es den unter höchstem absurdesten Anpressdruck und Anpressspannung gestanden habenden Kühler weggefetzt hat (das ist besonders herrlich wenn man einen 800 Euro Ryzen9 hat....) oder CPU und Mainboard wurden durchgegrillt, wenn der Kühler im heissen Betrieb abfiel, weil hierbei die voraufgetragene Wärmeleitpaste nicht mehr wie Superkleber dranklebte auf der CPU.
(in beiden Fällen knallt der sehr schwere, ich glaube 600g oder so, Lüfter, dabei auf die Backplate der Grafikkarte, was diese zumindest optisch ruiniert - tiefe Dellen Kratzer usw. in der Backplate)
Deshalb muss eine Unterlegsscheibe von 1 bis 1,2mm zwischen das AMD AM4 Retention Bracket und das Mainboard gelegt werden vorm Anschrauben, damit dieses ein bisschen erhöht ist und der Wraith Prism lockerer auf der CPU aufsitzt, ohne dass mit brachialer Gewalt der Spannhebel umgelegt werden muss (da hab ich teilweise in YouTube Videos gesehen, wie die mit solcher Kraft den Spannhebel umlegen mussten, dass die ganze Hand gezittert hat vor Kraftaufwand - das kann ebenfalls zum Zerstören der CPU führen, auch darüber gab es einige Forenbeiträge dass der PC nach der Erstinstallation eines Wraith Prism plötzlich nicht mehr bootet und meist leuchtet auch keine CPU-Debug-LED weil der Mainboardsockel mitbeschädigt wird bei so brachialem sinnfreien Anpressdruck. Das anschliessende Wieder-einbauen der vorigen CPU mit dem alten Kühler brachte keinen Erfolg bei einem durch extremsten Anpressdruck kaputtgegangenen Mainboard-Sockel.)
Wenn man den AMD Wraith Spire mit diesem Wissen einbaut, kann nichts schiefgehen, er ist unhörbar ultrasilent und die Temperaturen sind fantastisch!
(Aber der Komiker der den Einfall hatte diese grottenschlechte voraufgetragene Wärmeleitpaste zu verwenden die fünf bis zehn Grad heissere CPU-Temps als Arctic MX4 liefert und obendrein zu Superkleber wird wenn man den Kühler einmal installiert hat, und sich dazu noch dachte "hey warum machen wir beim Wraith Prism nicht einen so irren Anpressdruck wie wenn ein Elefant auf das Mainboard drauftreten und sich richtig reinlehnen würde? Und das Ganze fixieren wir dann mit einer dünnen Plastik-Nase am Retention Bracket...." gehört dringend nochmal in die Ingenieursschule.)
Die Kühlleistung ist fantastisch und macht keine Wasserkühlung mehr erforderlich, im Prime95 erreicht ein Ryzen 7 3800X bloss 63 Grad bei 75% Kühlerdrehzahl!
Der Einbau ist ein wenig störrisch, und es sind Details zu beachten die nirgendwo stehen:
1. Die voraufgetragene Wärmeleitpaste von Wraith Stealth, Spire, und Prism verklebt wie Superkleber mit der CPU, und man würde eher alle Pins ausreissen als den Lüfter wieder runter zu bekommen. Unbedingt die voraufgetragene Wärmeleitpaste abwischen, und MX-4 Wärmeleitpaste auftragen!
2. Wer das nicht wusste, und den Kühler wechseln will ohne den Ryzen bei der Lüfterabnahme zwangsläufig zu zerstören: den Kühler mit der Hand gegen die CPU drücken, und die Schrauben herausdrehen bzw. Halteklammer lösen. Ventilator von Stealth Spire und Prism in der Lüfterkurve bis 100 Grad auf nur so 20% Drehzahl setzen- Dann solange Prime95 laufen lassen, bis die CPU Temperatur ca. 70 bis 80 Grad erreicht, was durchaus in zwei drei Minuten möglich wird, wenn der Lüfter kaum dreht. Immer die Temperatur im Auge behalten, und den Ausschalter des Computers griffbereit haben. Dann anfangen sanft den Kühlkörper im und gegen den Uhrzeigersinn hin und her drehen, während die Wärmeleitpaste weich wird und sich verflüssigt, aber diesen stets sanft gegen die CPU drücken während den Drehbewegungen. Sobald sich der Kühlkörper widerstandsfrei son bisschen drehen lässt, hinten am Netzstecker den Strom abschalten, und den Kühler herunternehmen. Niemals den Kühler aber herunternehmen während Prime95 noch läuft, oder CPU und Sockel sind in ein zwei Sekunden gegrillt, und beides wäre unrettbar verloren!
3. Der Anpressdruck des Wraith Prism ist viel zu hoch, sodass es nach einigen Wochen Betrieb bei einigen Usern zu Brüchen des AMD Retention Bracket kam.
Was dazu führte, dass entweder die Pins ausgerissen wurden während die CPU am Kühler klebte, während es den unter höchstem absurdesten Anpressdruck und Anpressspannung gestanden habenden Kühler weggefetzt hat (das ist besonders herrlich wenn man einen 800 Euro Ryzen9 hat....) oder CPU und Mainboard wurden durchgegrillt, wenn der Kühler im heissen Betrieb abfiel, weil hierbei die voraufgetragene Wärmeleitpaste nicht mehr wie Superkleber dranklebte auf der CPU.
(in beiden Fällen knallt der sehr schwere, ich glaube 600g oder so, Lüfter, dabei auf die Backplate der Grafikkarte, was diese zumindest optisch ruiniert - tiefe Dellen Kratzer usw. in der Backplate)
Deshalb muss eine Unterlegsscheibe von 1 bis 1,2mm zwischen das AMD AM4 Retention Bracket und das Mainboard gelegt werden vorm Anschrauben, damit dieses ein bisschen erhöht ist und der Wraith Prism lockerer auf der CPU aufsitzt, ohne dass mit brachialer Gewalt der Spannhebel umgelegt werden muss (da hab ich teilweise in YouTube Videos gesehen, wie die mit solcher Kraft den Spannhebel umlegen mussten, dass die ganze Hand gezittert hat vor Kraftaufwand - das kann ebenfalls zum Zerstören der CPU führen, auch darüber gab es einige Forenbeiträge dass der PC nach der Erstinstallation eines Wraith Prism plötzlich nicht mehr bootet und meist leuchtet auch keine CPU-Debug-LED weil der Mainboardsockel mitbeschädigt wird bei so brachialem sinnfreien Anpressdruck. Das anschliessende Wieder-einbauen der vorigen CPU mit dem alten Kühler brachte keinen Erfolg bei einem durch extremsten Anpressdruck kaputtgegangenen Mainboard-Sockel.)
Wenn man den AMD Wraith Spire mit diesem Wissen einbaut, kann nichts schiefgehen, er ist unhörbar ultrasilent und die Temperaturen sind fantastisch!
(Aber der Komiker der den Einfall hatte diese grottenschlechte voraufgetragene Wärmeleitpaste zu verwenden die fünf bis zehn Grad heissere CPU-Temps als Arctic MX4 liefert und obendrein zu Superkleber wird wenn man den Kühler einmal installiert hat, und sich dazu noch dachte "hey warum machen wir beim Wraith Prism nicht einen so irren Anpressdruck wie wenn ein Elefant auf das Mainboard drauftreten und sich richtig reinlehnen würde? Und das Ganze fixieren wir dann mit einer dünnen Plastik-Nase am Retention Bracket...." gehört dringend nochmal in die Ingenieursschule.)
Anhänge
Zuletzt bearbeitet:
suali
Urgestein

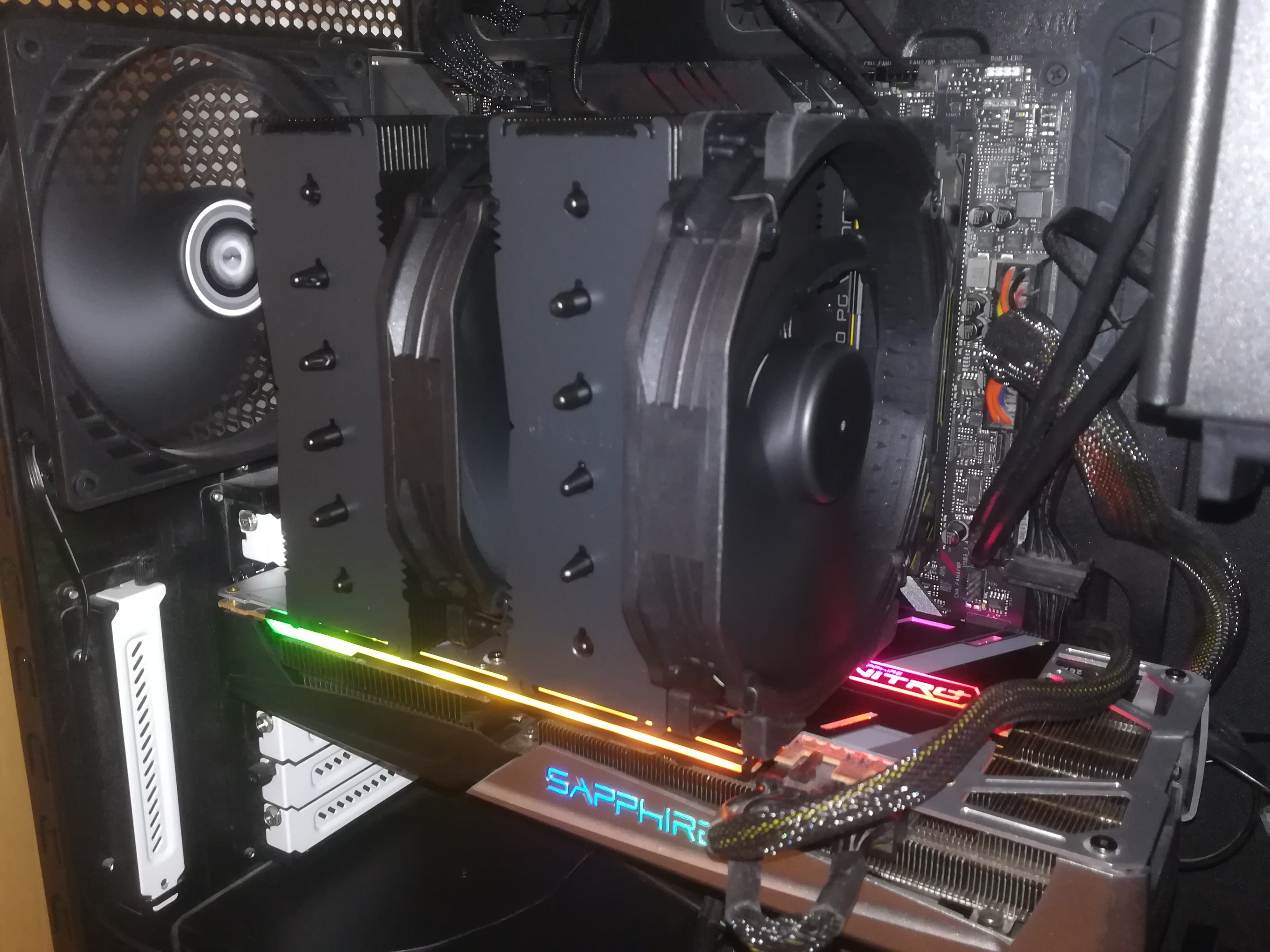

Zum Test jetzt mal beim D15 den zweiten Lüfter davor geklatscht. Da RAM Heatspreader im Weg, musste eine Shroud ausm 3D Drucker her.
Keine Ahnung ob mir das gefällt. Und es bringt auch nur 2-3°C max.
Keine Ahnung ob mir das gefällt. Und es bringt auch nur 2-3°C max.
Gute Idee auf jeden Fall.
suali
Urgestein
War nicht meine:
www.thingiverse.com
Noctua NH-D15 Heatsink Fan Spacer by Jwhiskey3D
Some quotes from source design:"A fan duct for the massive CPU cooler Noctua NH-D15 when using "tall" memory modules.""With this distance module you don't need to move the exterior fan up to get clear from the memory modules."Remix improvements:Easier support structure removal. Not welded to...
www.thingiverse.com
VorauseilenderGehorsam
Legende
coole Sache
G
Gelöschtes Mitglied 189335
Guest
Nachricht gelöscht
VorauseilenderGehorsam
Legende

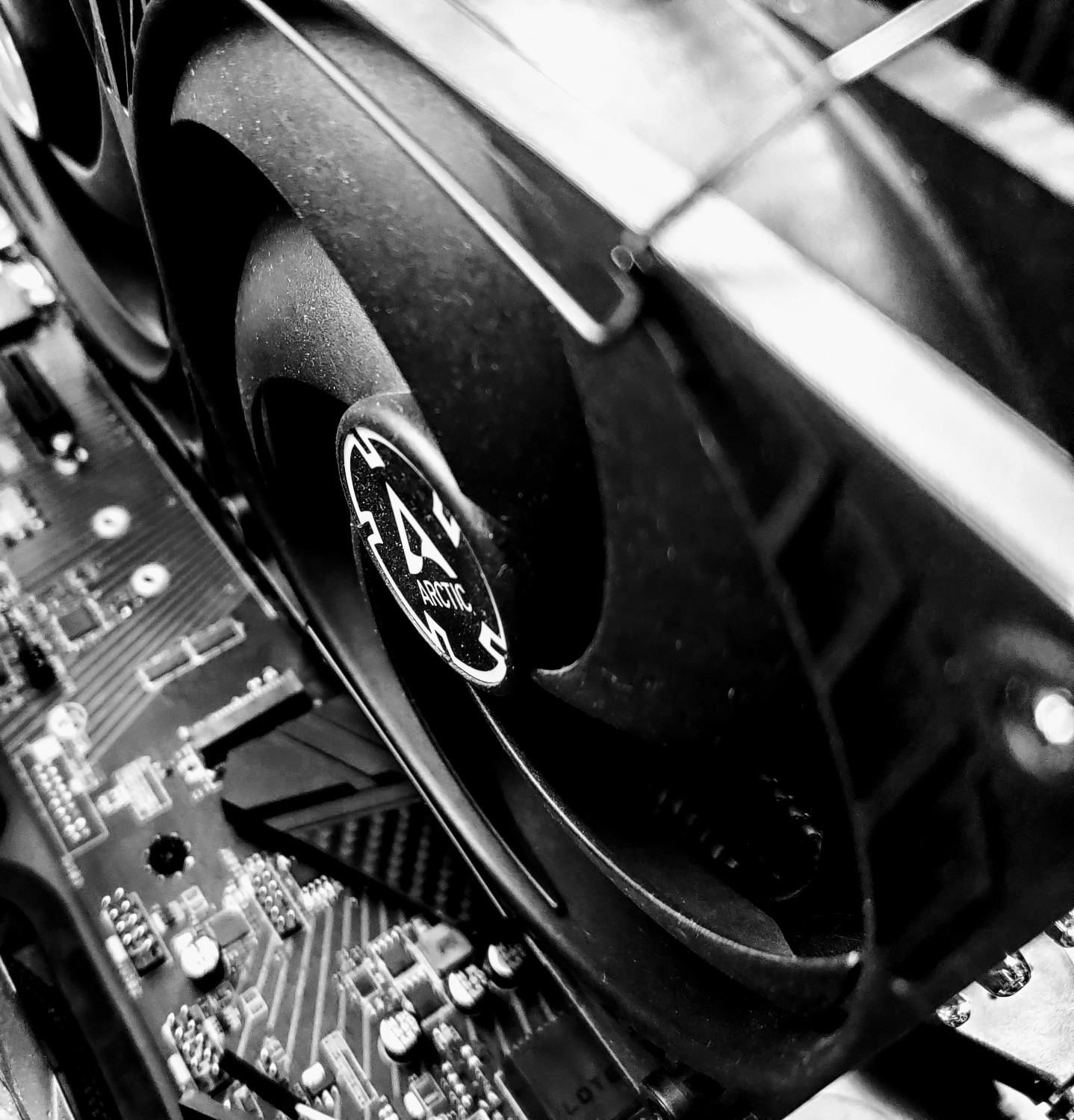

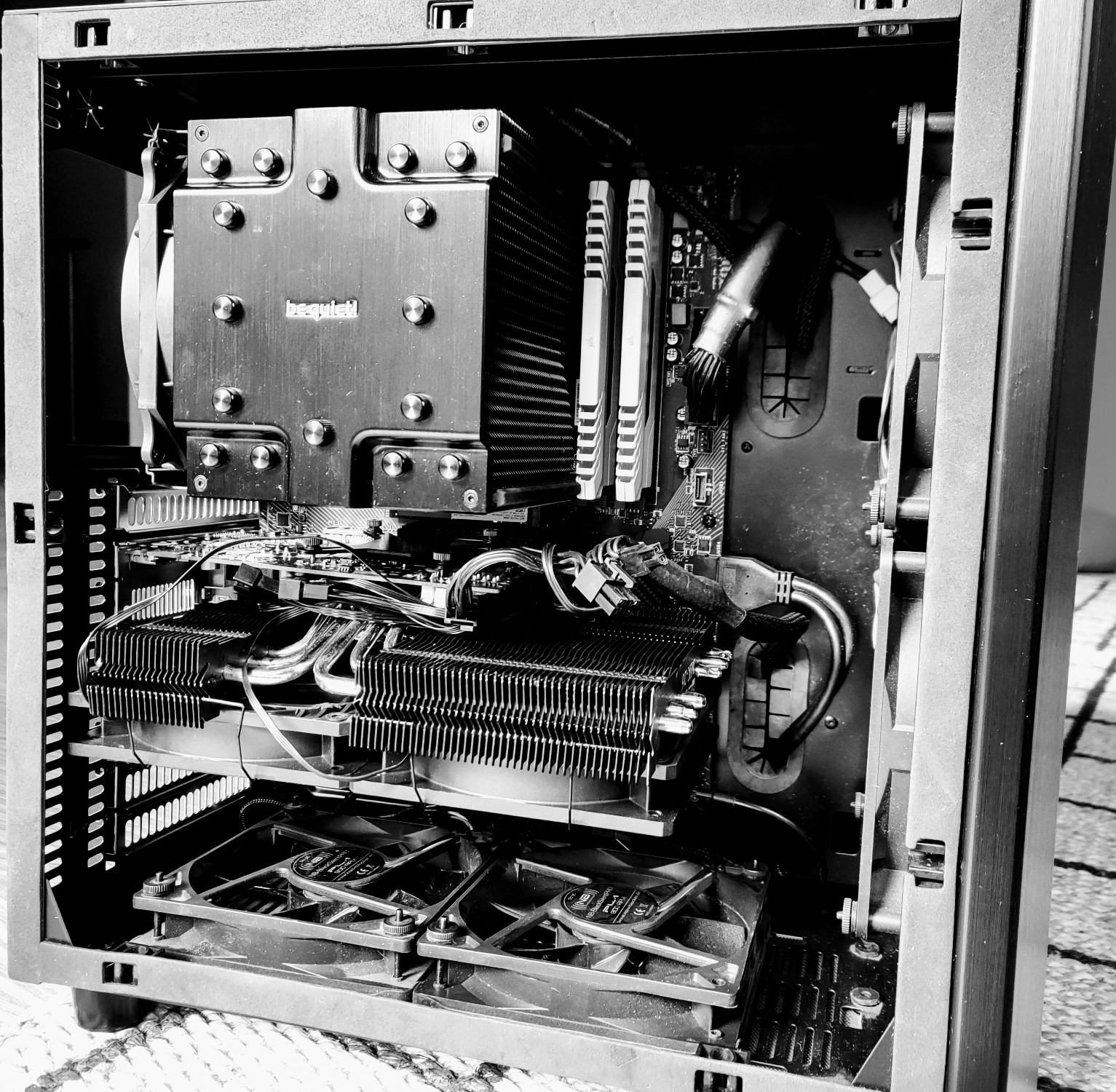

So, Office 2. PC ist temporär fertig, bis der Morpheus kommt, weil mit dem MK26 bekomm ich das case nicht zu, der ist nicht für die Karte gedacht 😅
mynx
Urgestein
Wow - das PCB der GPU ist mal klein 😵
mynx
Urgestein
Ein erlesener Geschmack in Sachen AIO 😎
Terr0rSandmann
Legende
Leider keine neuen sichtbaren Veränderungen, aber bin noch immer verliebt wie am 1. Tag 😍
suali
Urgestein
Theoretisch ja. Allerdings bringt er in meinem Case und den AMD Hitzkopf tatsächlich im Idle 4-7°C bessere Temps. Im Load ebenfalls.
Jetzt spiel ich tatsächlich mit dem Gedanken meine Trident Z gegen Low Profile Ram auszutauschen. Grml.
Oder ich lass den Turbinen-Look-a-Like jetzt :P
Trisches
Enthusiast
mynx
Urgestein

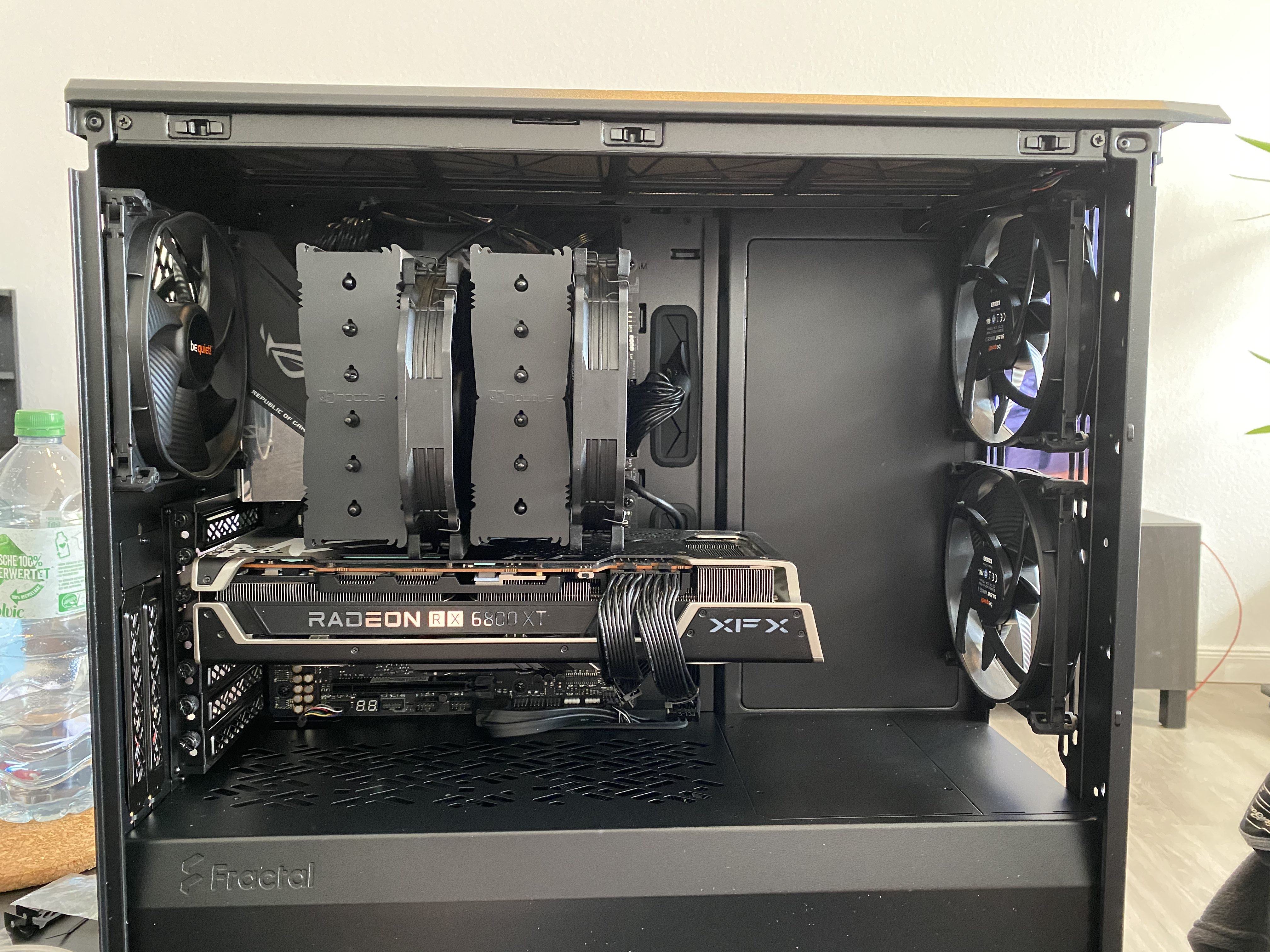

Schön cleanes Build. Bei den derart starken / heißen Komponenten solltest du aber m.E. dem System final noch einen weiteren Lüfter oben ganz hinten gönnen. Zur Not vorn einen demontieren und oben installieren.
MSAB
Urgestein
Einsaugend oder absaugend?
G
Gelöschtes Mitglied 189335
Guest
Nachricht gelöscht
Trisches
Enthusiast
Vielen Dank mynx. Über einen weiteren exhaust-Fan oben habe ich auch schon nachgedacht. Der 5800X wird unter Cinebench knapp 70 Grad warm und boostet auf 4.6 GHz all core stock. Damit bin ich eigentlich ganz zufrieden. Die 6800XT hat eine GPU Temp von knapp 60 und eine Hotspot Temperatur von bisher maximal 77 Grad. Ich muss noch etwas herumtesten, aber ich denke ein weiterer Lüfter wird irgendwann dazu kommen
MSAB
Urgestein
Habe auch ein ähnliches Setup und hatte überlegt wie ich da die Lüfter anbringe.
mynx
Urgestein
Das hört sich temperaturtechnisch aber verdammt gut an. Du scheinst mit CPU und GPU echt Glück gehabt zu haben. Dennoch - der Sommer kommt bestimmt.

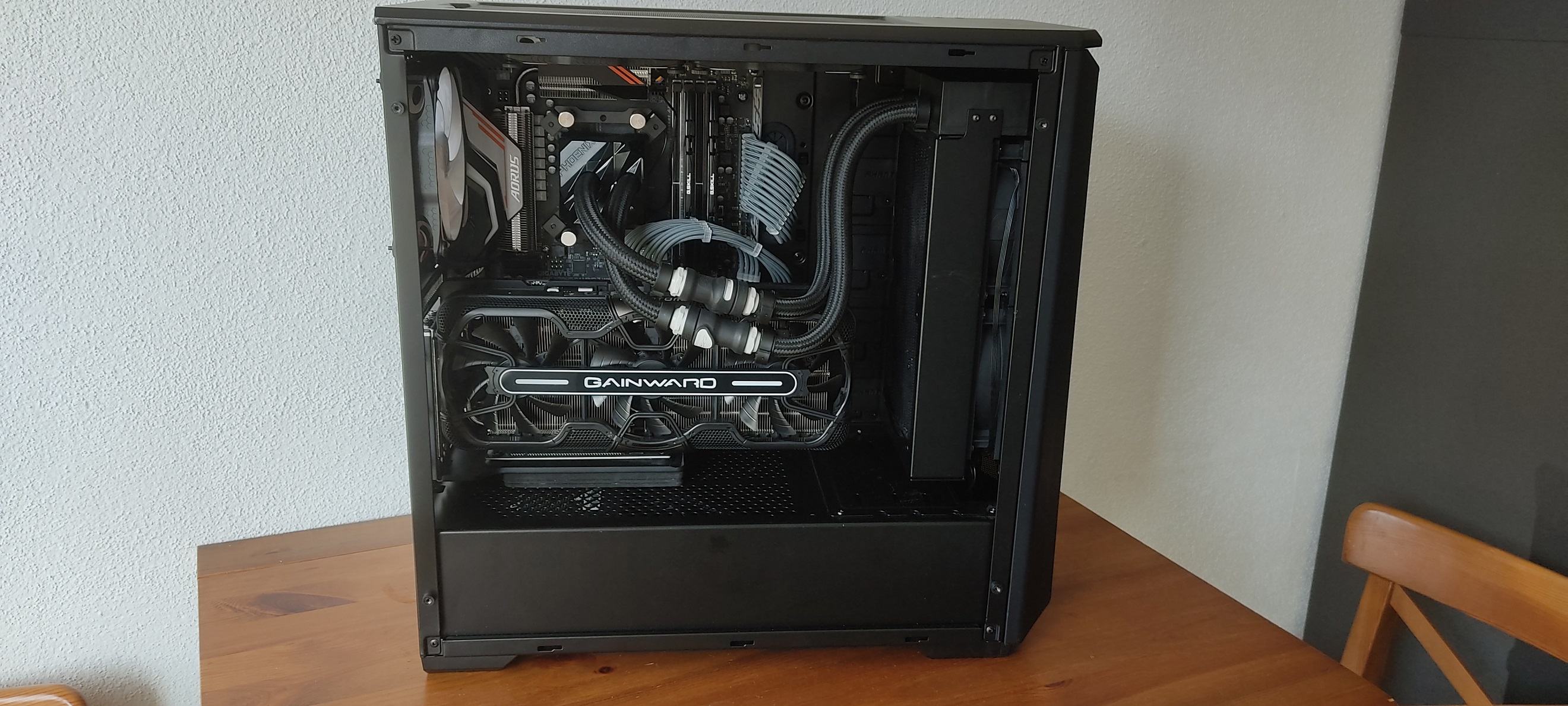

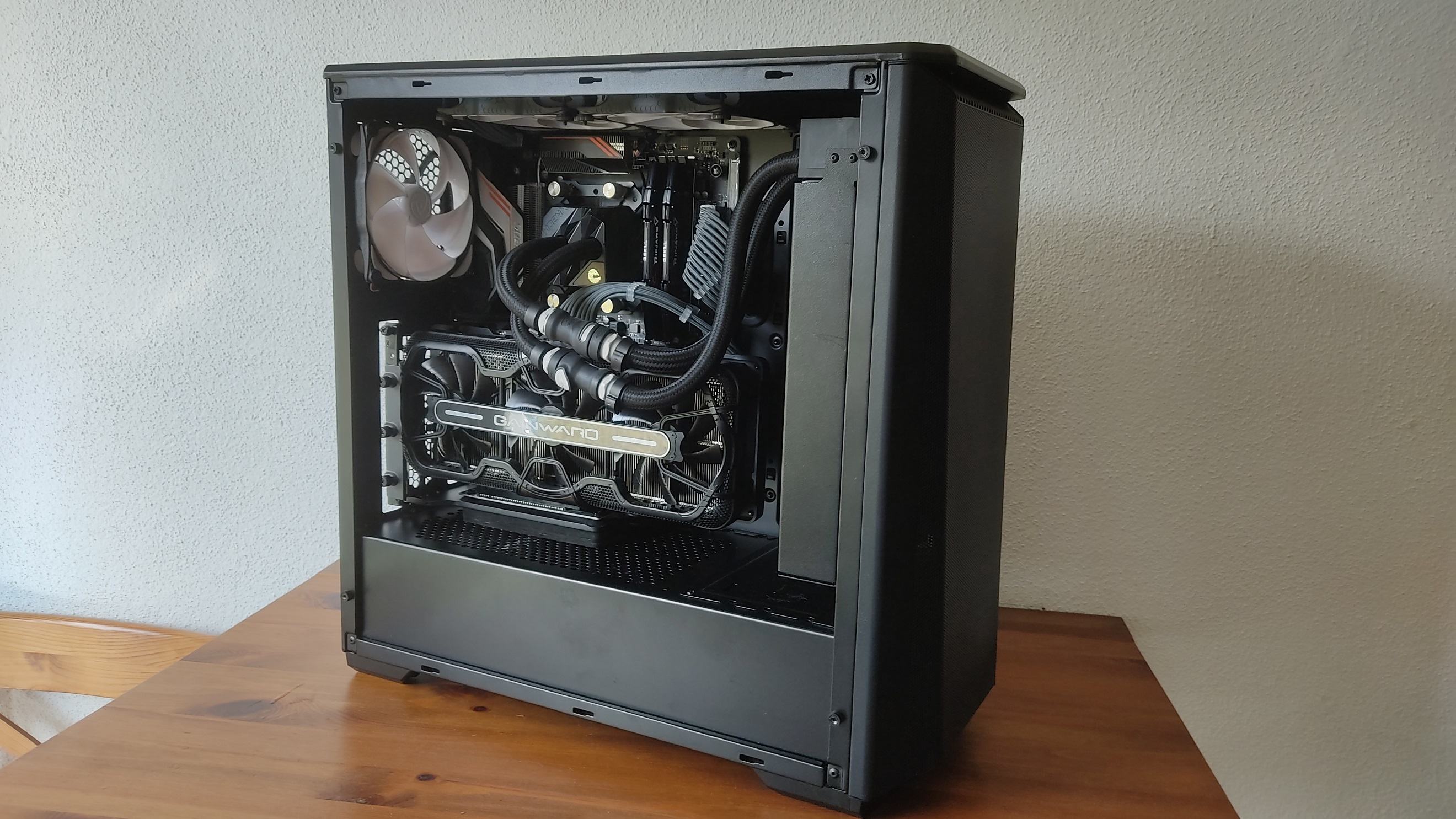

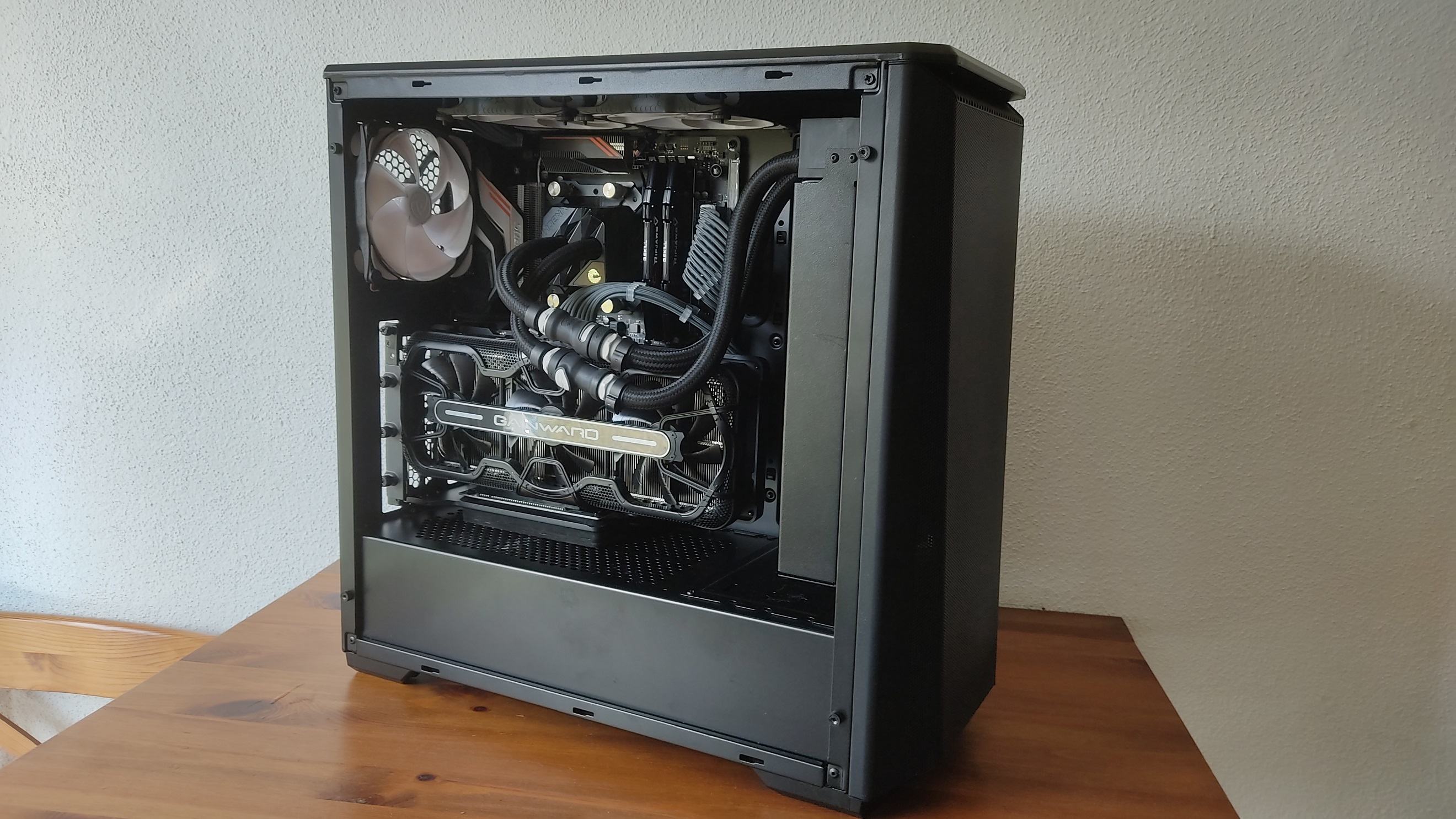

Sehr schick, aber du solltest den Radiator mit den Anschlüssen nach unten montieren aufgrund von Luft die sich sammeln kann!
mynx
Urgestein

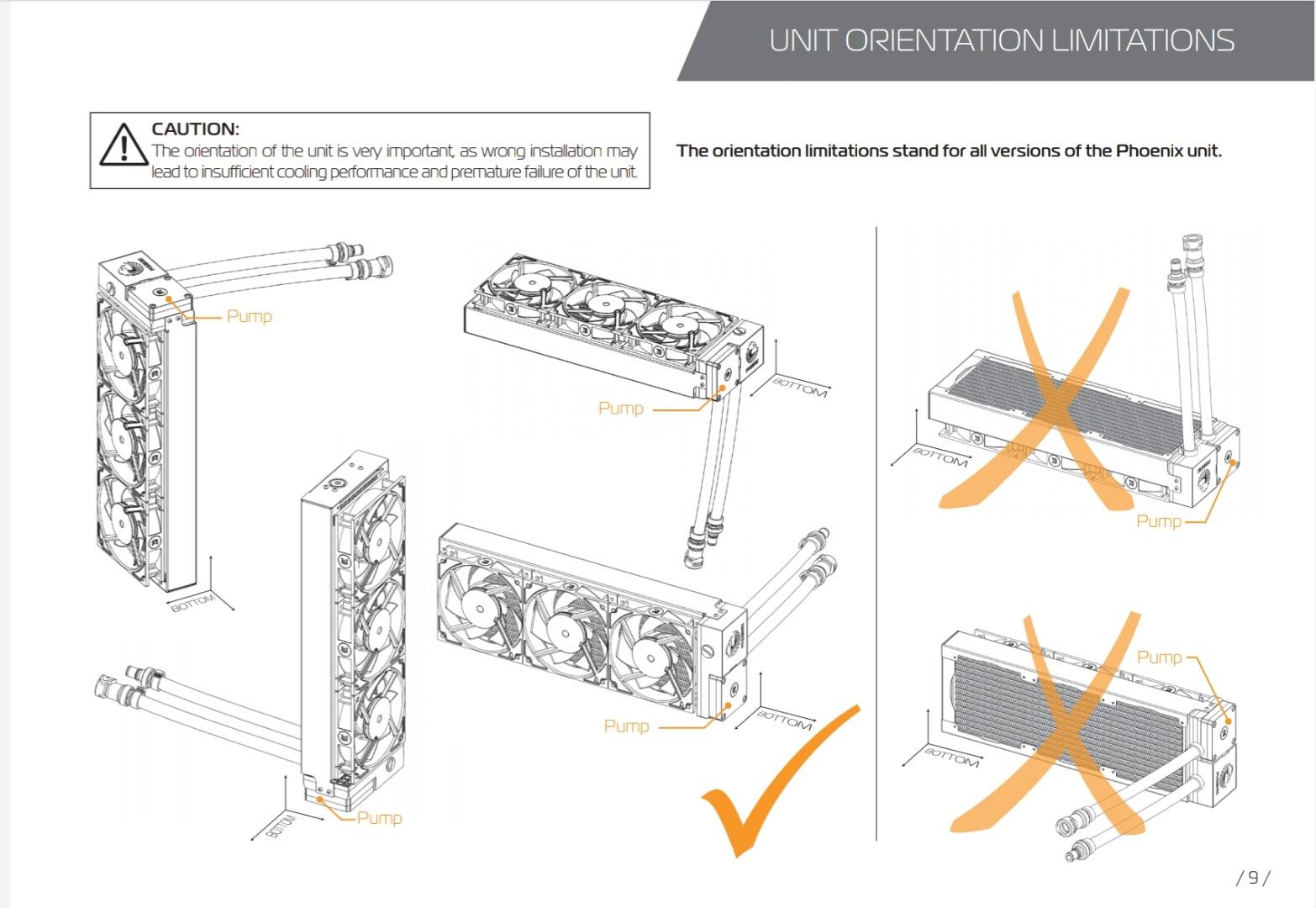

Jein - hier ist die Pumpe der höchste Punkt (befindet sich am Radiator, nicht auf dem Block 😉 - hier oberhalb des Radiators).
Aber EKWB sagt es ist i.O. - auch ich habe mich wegen meiner 360er EK MLC Phönix schon des Öfteren mit den Postionierungsgedanken umhergeschlagen.
Aber EKWB sagt es ist i.O. - auch ich habe mich wegen meiner 360er EK MLC Phönix schon des Öfteren mit den Postionierungsgedanken umhergeschlagen.
Zuletzt bearbeitet:
suali
Urgestein

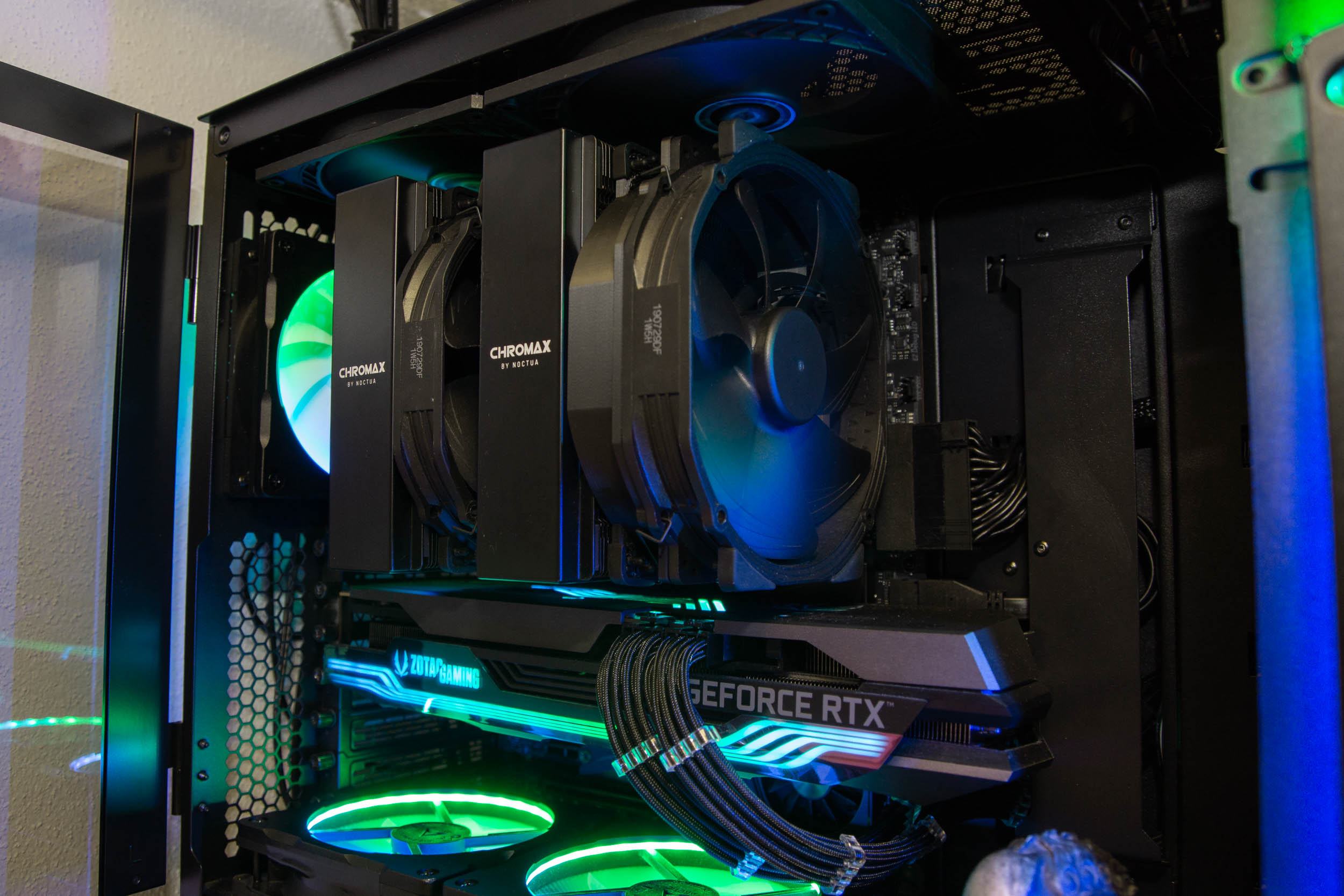

So, da die Temperaturen mit dem zweiten Lüfter am D15 wirklich in meinem Fall mindestens 5-7°C ausmachen, bleibt die gedruckte Shroud um die RAM Kompatiblität zu gewährleisten. Ist der Kühler halt eine Wannabe-Turbine.

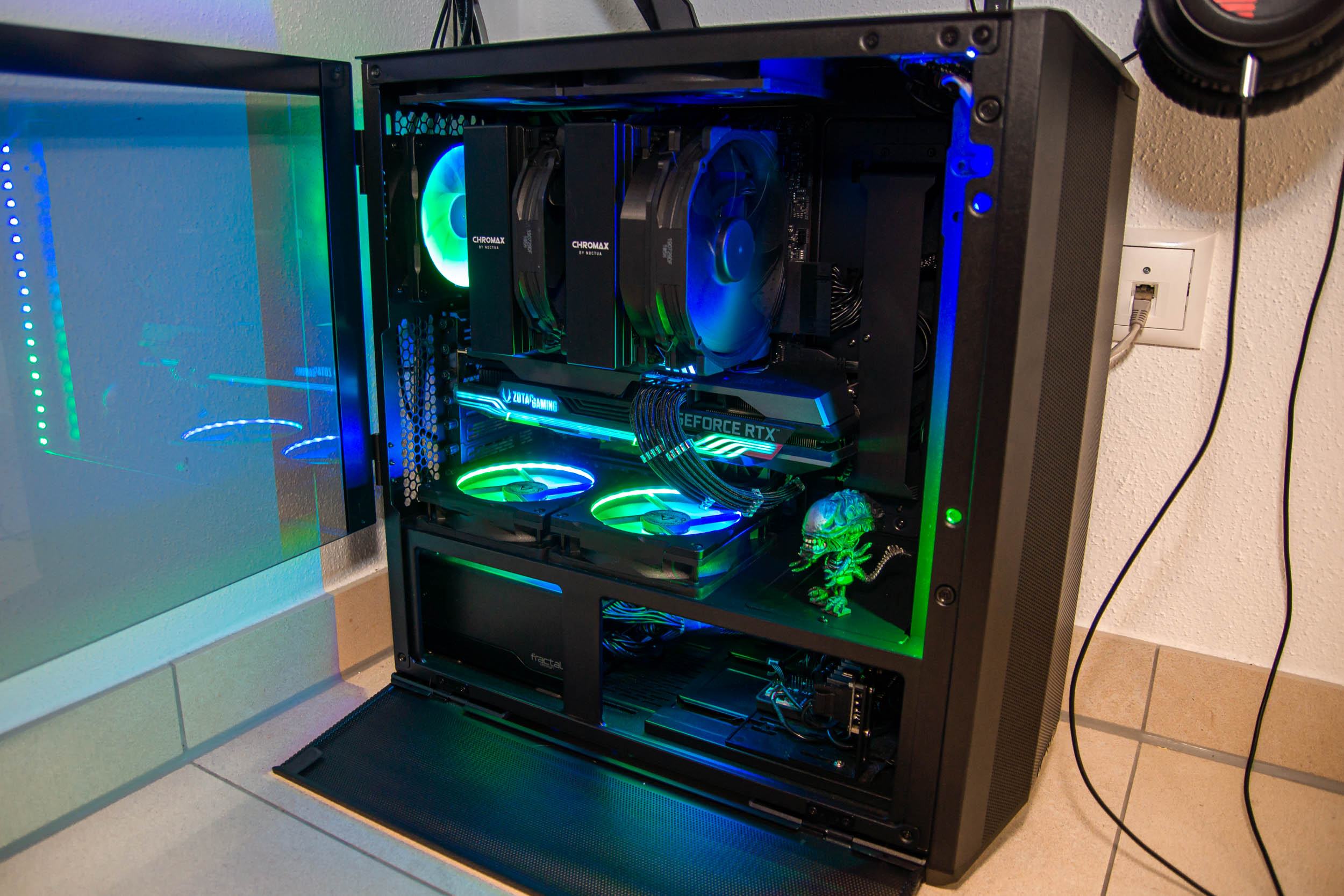

Da die RAMs jetzt kein Licht mehr spenden, hab ich kurzerhand Leds vorne in die Front nach innen gerichtet gesetzt. Ebenso grün/blau und wandernd.
Da die RAMs jetzt kein Licht mehr spenden, hab ich kurzerhand Leds vorne in die Front nach innen gerichtet gesetzt. Ebenso grün/blau und wandernd.
