[Sammelthread] MSI P45 Platinum (Intel P45)

Da noch kein entsprechender Thread vorhanden ist zu den P45 Boards von MSI starte ich hiermit einen selbigen allerdings mit Schwerpunkt auf das P45 Platinum.
Kritik ist selbstverständlich erwünscht aber bitte seid gnädig mit mir, dies ist mein erster erstellter Sammelthread. :hail:
Bilder der weiteren MSI P45 Ableger werde ich noch einfügen.

MSI P45 Platinum



Backpanel



- 1 x Clear CMOS button
- 1 x PS/2 Keyboard
- 1 x PS/2 Mouse
- 1 x eSATA port

- 1 x IEEE1394 port (optional)
- 6 x USB 2.0 ports
- 1 x RJ45 LAN Jack
- 1 x 6 in 1 audio jack
- 1 x Optical SPDIF-out


Weitere MSI P45 Platinen:

P45 Neo-F------P45 Neo2--------P45 Neo3--------P45 Platinum-----P45 Diamond-----P45D3 Platinum

​




MSI P45 Platinum - Technische Austattung:

CPU

• Supports Intel® Core 2 Extreme/Core 2 Quad/Core 2 Duo based processors in LGA775 package.
• Supports Intel® Yorkfield, Wolfdale in the LGA775 package.
• Supports FSB 1600* (OC)/1333/1066/800 MHz.
Please refer to CPU Support for compatible CPU; the above description is for reference only.

Chipset

• Intel® P45 Chipset
- Supports FSB 800/1066/1333/1600* (OC) MHz.

• Intel® ICH10R Chipset
- Hi-Speed USB (USB2.0) controller, 480Mb/sec, up to 12 ports.
- 6 SATAII ports with transfer rate up to 3Gb/s.
- PCI Master v2.3, I/O APIC.
- ACPI 2.0 compliant.
- Serial ATA RAID 0/1/5/10.
- Integrated AHCI controller.

Main Memory

• Supports four unbuffered DIMM of 1.8 Volt DDR2 800/1066/1200* (OC) SDRAM, 16GB Max (To support 16GB max, please check the criteria at Intel website)

Slots

• Two PCI Express x16 slots (PCI Express Bus SPEC V2.0 compliant; supports CrossFire Technology)
- When using two PCIE x16 slots, the PCIE x16 lanes will auto arrange from x16/ x0 to x8 x8.
• Two PCI Express x1 slots. (support PCI Express Bus specification v1.0a compliant)
• Two 32-bit v2.3 master PCI bus slots.
- Support 3.3v/5v PCI bus interface.

On-Board IDE/SATA

• One Ultra DMA 66/100/133 IDE controller integrated in JMicron® 363.
- Supports PIO, Bus Master operation modes.
- Can connect up to two Ultra ATA drives.

• SATAII controller integrated in ICH10R/JMicron® 363 chipest
- Up to 3Gb/s transfer speed.
- Supports six SATAII ports by ICH10R
- Supports two SATAII ports by JMicron 363.
- Supports one eSATA port by JMicron 362.
- Supports AHCI controller with SATA RAID 0/1/5/10 by ICH10R.
MSI Reminds You...
• The RAID setup floppy disk is optional depending on the districts. You can download the files from the website to make the setup disk.

Audio

• Chipset integrated by Realtek® ALC888/888T
- Flexible 8-channel audio with jack sensing
- Compliant with Azalia 1.0 Spec
- Meet Microsoft Vista Premium spce
- Supports VoIP Card (for ALC888T only)

LAN

• Supports PCI Express LAN 10/100/1000 Fast Ethernet by Realtek 8111C.

IEEE1394

• JMicron® 381 chipset
- Supports up to two 1394 ports. (Rear panel x1, pinheader x1)
- Transfer rate is up to 400Mbps.

Internal I/O Connectors

- ATX 24-Pin power connector
- 8-pin ATX 12V power connector
- 4-pin ATX 12V VGA connector
- CPU / System x 5 FAN connectors
- CD-in connector
- Front panel audio connector
- Front panel connector
- 1 x chasis intrusion connector
- 1 x serial port pinheader
- 3 x USB 2.0 connectors
- 1 x Floppy disk drive connector
- 8 x Serial ATAII connectors
- 1 x ATA133 connector
- SPDIF-Out connector
- Clear CMOS Jumper
- 1 x IEEE1394 connector support additional 1 port (optional)
- 2 x H/W OC connector
- 1 x GreenPower Genie connector (optional)
- 1 x Reset Button
- 1 x Power Button
- 1 x TPM module connector (optional)

Preis:

http://geizhals.at/deutschland/a338081.html

Direktlink MSI Deutschland:

http://www.msi-technology.de/index.php?func=proddesc&prod_no=1479&maincat_no=1&cat2_no=170#

Bios:

http://www.msi-technology.de/index.php?func=downloaddetail&type=bios&maincat_no=1&prod_no=1479

Treiber:

http://www.msi-technology.de/index.php?func=downloaddetail&type=driver&maincat_no=1&prod_no=1479

Handbuch:

http://www.msi-technology.de/index.php?func=downloaddetail&type=manual&maincat_no=1&prod_no=1479

Direktlink MSI Global:

http://global.msi.com.tw/index.php?func=proddesc&prod_no=1479&maincat_no=1&cat2_no=170

CPU-Support Liste

http://www.msi-technology.de/index.php?func=prodcpusupport&prod_no=1479&maincat_no=1


Reviews/Previews Englisch:


HardOCP
PC Pro
CPU 3D.com
Tweaktown


Reviews/Previews Deutsch

PC Games Hardware

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
avibo schrieb:
jOcKeL
Wenn ich zocke, läuft bei mir außer selbst dem Spiel nichts. Nur selbst WinXP benutzt ~ bis 200MB. Soll ich 2x1GB kaufen oder doch 2x2GB? Irgendwie hab ich dich nicht ganz verstanden...
Zum Vergrößern anklicken....

Wenn du halt nichts nebenbei laufen hast, dann wird der Unterschied zwischen 2GB und 4GB bei dir wohl nicht spürbar sein. Was anderes wäre es, wenn du halt einen Batzen anderer Programme/Prozesse neben dem Spielen laufen hättest, die halt selbst in bestimmten Maße Speicherplatz belegen. (Virenscanner, verschiedene IM (ICQ, MSN,...) und was es nicht noch so alles gibt, was man nur nebenbei laufen haben kann)

hallo leute, ich bins wieder^^
also das ding funzt bestens...bis auf ne kleinigkeit, also folgendes:

kann vista x64 nicht updaten, muss bios flashen (von 1.0 auf 1.1)...hab in meinem ganzen leben erst 1 mal gemacht (mit erfolg, schon ein paar jährchen her)...

jOcKeL wurde empfohlen das "MSIHQ: USB Bootable Tool and BIOS Helper " prog zu verwenden...also hab ich mir gedacht, machste auch so, was bei ihm funzt, funzt bei mir schon lange...nunja...

bios von hp geladen...usb stick eingesteckt (hab kein floppy) und fleißig draufgespielt...prog sagte alles wäre bestens und ich soll booten...

gesagt, getan...aber s kommt die meldung "NTRDL missing - press "esc" for boot" o.ä. also ich kann praktisch nicht davon booten, weshalb auch immer

weiß irgendjemand woran es liegen könnte? bitte vllt jockel, fall er das hier lesen sollte, mir per pm n kurzen guide zu schicken wies bei ihm gefunzt hat...

yo, jack...nochmal danke...bios-flash hat bestens funktioniert :) v1.1

hah...und eigentlich hab ich mir die ganze mühe nur gemacht, damit ich vista x64 (business) aktivieren kann...aber jetz bekomm ich den - angeblich schon ziemlich bekannten - fehlercode: 0xC004F02A , dass die serial nr nicht passt...was ich stark bezweifle, da das windows von meiner uni als studentenlizenz zur verfügung gestellt wird!
heißt das, dass das bios inkompatibel zu vista x64 ist? wenn ja...gibts in absehbarer zeit ein update?
und ich dachte ich wär endlich fein raus und könnte mein leben wieder genießen...

also ich hatte mit der v1.1 auch einige probleme (pcie2.0 grafikkarte lief damit nicht mehr).
versuchs mal mit dem 1.13BETA bios. das lass ich bei mir zumindest erstmal ne weile noch drauf.

link findest irgendwo vorne im thread.

kann ich das auch mit dem msihq-tool flashen? will mir ja nix kaputt machen, is ja immerhin beta ;) hatten andere schon probleme damit vista x64 zu aktivieren etc?

Zuletzt bearbeitet:
Für die Kompatibilitätsliste:

Thermalright Ultra-120 eXtreme passt mit leichtem anpassen der Heatpipe-Konstrukion ganz genau auf´s Board.

Auf Wunsch mache ich ein paar Bilder.

Hallo,
hat irgendwer schon eine aussagekräftige Meinung zum MSI P45 Neo F?Ich beabsichtige das Board in Kombination mit einem E7200 zu erwerben. Nur sollte das Board eien ausreichende Qualität und Overclocking Möglichkeiten geben, ansonsten greife ich besser zum EP35 DS3.

Danke

Bastian83 schrieb:
Hallo,
hat irgendwer schon eine aussagekräftige Meinung zum MSI P45 Neo F?Ich beabsichtige das Board in Kombination mit einem E7200 zu erwerben. Nur sollte das Board eien ausreichende Qualität und Overclocking Möglichkeiten geben, ansonsten greife ich besser zum EP35 DS3.

Danke
Zum Vergrößern anklicken....

das board ist ne ware zicke, aber wenn du es unter kontrolle hast dann ist alles super ;)


mfg
MAFRI

Hallo, bin gerade sehr ernsthaft am Abwägen das P45 Platinum zu kaufen.
Vielleicht kann mir jemand zu meinen Fragen weiter helfen. Vielen Dank.

1. Kann mir wer die Speicherteiler nennen, besonders die unterhalb von 1: 1, wenns die gibt. Möchte nämlich möglichst mit meinem 667er Ram ocen bei Standard CPU FSB von 333.

2. Hat wer praktische Erfahrung, ob 667er Ram läuft ?

3. Hat jemand Vista 64 und kann Angaben zur Bootzeit machen ? ( optimalerweise vom einschalten bis Willkommen auf dem Bildschrim )

Danke für alle Antworten.

1. Kann mir wer die Speicherteiler nennen, besonders die unterhalb von 1: 1, wenns die gibt. Möchte nämlich möglichst mit meinem 667er Ram ocen bei Standard CPU FSB von 333.
Zum Vergrößern anklicken....

Es gibt keine Speicherteiler unterhalb von 1:1. Mit DDR2-667-Modulen zu übertakten ist unsinn. Kauf Dir lieber angemessene Module.

2. Hat wer praktische Erfahrung, ob 667er Ram läuft ?
Zum Vergrößern anklicken....

Läuft:

http://forum.msi.com.tw/index.php?topic=117667.msg886746#msg886746

2x1gb Crucial ballistix C3 PC 5300
Zum Vergrößern anklicken....

---------------

@baim0r:

kann ich das auch mit dem msihq-tool flashen?
Zum Vergrößern anklicken....

Ja, natürlich.

Zuletzt bearbeitet:
Mal eine Frage zu den RAM-Timings.

Wenn ich im BIOS F5 drücke werden mir ja die ganzen RAM-Timings angezeigt.
Obwohl meine Timings von Hand auf 5-5-5-15-53-5-5-5 eingestellt sind, zeigt er mir 5-5-5-15-23-4-4-6 an.

Sind die F5-Werte die auf den RAMs hinterlegten Timings oder sollen es die Timings sein, mit denen der RAM schlussendlich läuft?

Ich hab meine Lüfter über das Board laufen (CPU geregelt und Gehäuse auf 50%) und bis jetzt noch keine Temperaturprobleme gehabt. Selbst bei Prime ist alles im grünen Bereich.

Hey, danke :)

Die Gehäuselüfter, 2?, werden demnach nicht geregelt? Ich hab mich schon durch sämtliche Handbücher und Biosscreens gewurschtelt aber keine klare Aussage gefunden.

Nicht das ich wüsste. Wie gesagt, mir reicht es, die beiden Gehäuselüfter auf der festen Drehzahl laufen zu lassen.

Hier mal die Screens vom BIOS wegen dem RAM-Timings:

F5 Einstellungen:



Meine Einstellungen:



Was stimmt nun?

Jawohl, warten. ;)

Hier mal die Screens vom BIOS wegen dem RAM-Timings:
Zum Vergrößern anklicken....

F5 Einstellungen:
Zum Vergrößern anklicken....

Das sind keine Einstellungen, sondern nur die Werte, die in den SPDs der Module gespeichert sind. Wenn alles auf AUTO steht, dann sollte das BIOS idealerweise diese Werte auslesen und entsprechend einstellen. Sobald Du manuell die Timings einstellst, setzt Du sämtliche SPD-AUTO-Werte außer kraft.

Insofern ist diese Frage....

Was stimmt nun?
Zum Vergrößern anklicken....

...etwas schief gestellt, denn die Antwort ist: beides stimmt.

-----------------

Es stimmt aber was anderes nicht:

1. Memory-Z liest den SPD-Wert für tRFC nicht aus (nur den für tRC)
2. Mit der Option für tRC wiederum (unterer Screenshot) stellst Du nicht tRC ein, sondern tRFC -> Die Option ist einfach falsch benannt. [<-- betrifft alle BETAs ab v1.2b1]
3. Eine Einstellmöglichkeit für tRC gibt es nicht.

Zuletzt bearbeitet:
Danke Jack.

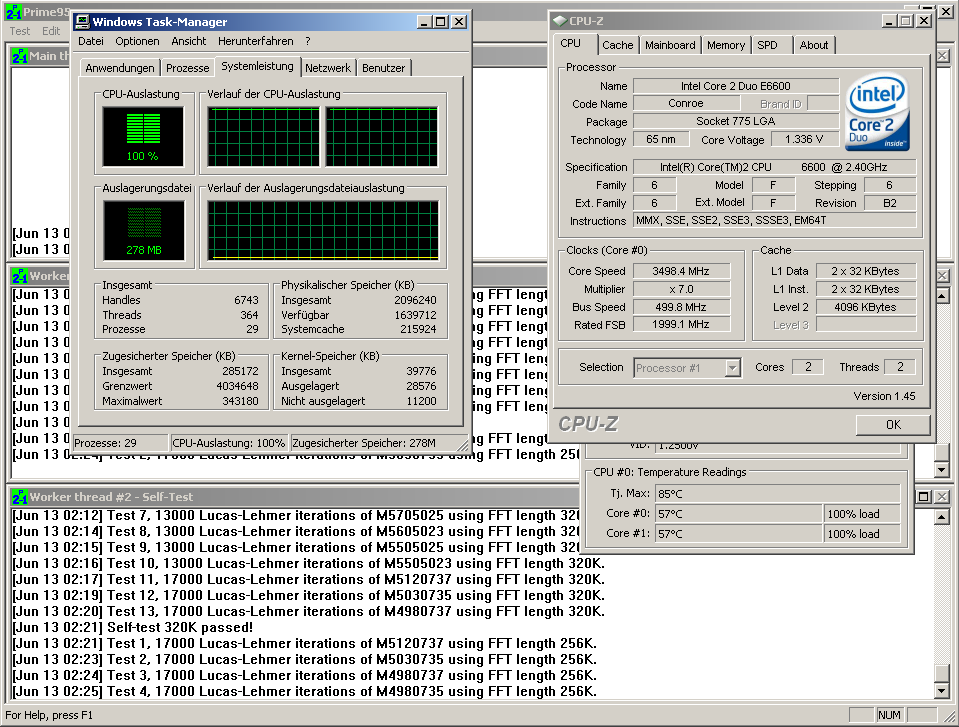

Hat hier jemand schon das Neo2 oder das Platinum mit 500 (oder mehr) FSB erfolgreich und stabil am laufen ?
