MSI Z690 Mainboards Ausstattung/Bugs/Fragen

[webmi]

TVB ist aber utterly broken, oder? Der wendet den Offset auf den Default Multi an, nicht auf den Oced Multi den man selbst im BIOS setzt.

Möchte man sagen wir mal ab 60c -1 im Multi bei sagen wir mal 51er Multi (oced) sieht man statt der 5000Mhz die man erwartet ab 60c dann nur 4600Mhz. Mir scheint so, als geht TVB hier nicht von den selbst gesetzten Mulits aus, sondern eben von den Default Multis der CPU.



[ralle_h]

Neues BETA Bios für das Pro Z690A DDR4:

http://msi-ftp.de:8080/main.html?sort=3&r=0?download&weblink=0b25515abe707c5531e6fb357ddc2f75&realfilename=E7D25IMS_116.7z

Welches würdest du aktuell eher empfehlen, das 1.16 oder 1.17? Welches Build Date hat das 1.16 denn (die Datei sieht jünger/aktueller aus als das 1.17 von der Page).



[MoBo 01/04]

Ich habe das edge ddr4, mein Speicher ist auch von Gskill allerdings stand der nicht auf der vendor list von meinem Board, hab ihn trotzdem gekauft. Ist 4800 cl 17-19-19-39.
Hab ihn momentan auf 3866 cl 14-14-14-32 mit 1,5V im Gear1 laufen, funktioniert top. Das scheint bei mir in Gear 1 aber auch die Grenze zu sein. Gear 2 geht er bis 4800 bei 1,6V.
Allerdings liegt bei 3866 cl14 die VCCSA bei 1,45V, VD.DQ bei 1,2V auf 4800 sinkt die VCCSA auf 1,35V und VDDQ steigt auf 1,3V wenn alles auf Auto steht. Das heißt hoher Takt auf Gear1 mit straffen Timmings brauch sehr hohe VCCSA Spannung, da muss bei dir nicht zwangsläufig die CPU der limitierende Faktor sein, könnte auch das Board selber sein. Aber in Gear 2 sollten 4000 drin sein. Wieviel Module mit welcher Kapazität sind denn verbaut ?

Es sind zwei Kits mit jeweils zwei Modulen a 16GB. Getestet habe ich jeweils mit einem Kit, also mit 2x16GB. Die Timings habe ich zum Ausloten der max. möglichen Frequenz auch auf 16 bzw. 18 entspannt. Das hat aber keine Verbesserung gebracht. In den nächsten Tagen werdeich ein Asus Strix-A zur Hand haben und prüfen, ob diese Limitierung damit ebenfalls besteht.



[MSIToWi]

Welches würdest du aktuell eher empfehlen, das 1.16 oder 1.17? Welches Build Date hat das 1.16 denn (die Datei sieht jünger/aktueller aus als das 1.17 von der Page).

Die 1.17 sollte die aktuellere Version sein und somit bereits Verbesserungen gegenüber 1.16 haben.

Beitrag automatisch zusammengeführt: 16.12.2021

Hallo mal eine Frage kann man beim Z690 Tomahawk WiFi diese 6 Profile speichern also hat man 6 Plätze wie bei den anderen MSi Boards um Profile zu speichern.

Jemand sagte mir man kann nur auf USB speichern

Im BIOS lassen sich 6 Profile speichern und zusätzlich kann man noch Profile auf einem USB Stick speichern und laden.



[MoBo 01/04]

Die 1.17 sollte die aktuellere Version sein und somit bereits Verbesserungen gegenüber 1.16 haben.

Wo findet man denn 1.17?



[Xibalbor]

Auf https://drive.google.com/drive/folders/10mMb4Ne8_Kv4O6n_XYORglTuPXYthIjw ist keine 117 verfügbar, wo gibts die denn eher?



[MSIToWi]

Auf https://drive.google.com/drive/folders/10mMb4Ne8_Kv4O6n_XYORglTuPXYthIjw ist keine 117 verfügbar, wo gibts die denn eher?

Es gibt noch keine 1.17 wird es auch nicht geben, denn die Final 1.10 kommt bald raus.



[Xibalbor]

Dann bezog sich deine Aussage "Die 1.17 sollte die aktuellere Version sein und somit bereits Verbesserungen gegenüber 1.16 haben." auf ein anderes Board?



[MSIToWi]

Dann bezog sich deine Aussage "Die 1.17 sollte die aktuellere Version sein und somit bereits Verbesserungen gegenüber 1.16 haben." auf ein anderes Board?

Eigentlich nicht, denn eine 1.17 ist aktueller und neuer bzw. verbessert gegenüber einer 1.16.
Zu dem Board hingegen gesehen war die Aussage nicht zutreffend, da es für dieses Board keine 1.17 gibt.



[Xibalbor]

Dann hättest du schreiben können, dass es gar keine 1.17 gibt. Für mich las sich deine Aussage so, als wüsstest du, dass es eine 1.17 gibt .. von der der Fragende ja sprach. Was für mich insgesamt danach klingt, als gäbe es dieses Bios.
Aber, ist ja jetzt geklärt ... bin gespannt auf die offizielle 1.10, von der du geschrieben hast



[Dr@gonXP]

Bezieht sich das mit einer neuen "Final" auch auf das Tomahawk (frage für einen Freund ) ?



[Vitaminus]

Ich habe es schon in einem anderen Thread gefragt, aber vielleicht kann es hier jemand beantworten. Ich will demnächst Z690 MSI Edge in meinem PC verbauen. Ich habe Anleitung angeguckt, aber werde irgendwie nicht klar und im Netz habe ich zur folgenden Frage auf schnelle nichts brauchbares gefunden.

Ich will bei mir vorerst nur eine Samsung 980 Pro (M.2 PCIe 4.0) SSD in System verbauen. Für bessere Kühlung würde ich es gern an Slot M2_4 verbauen. Dieser Slot läuft über Chipsatz, dagegen Slot M2_1 läuft über CPU (Slot sitzt aber sehr ungünstig für gescheite Kühlung), aber beide unterstützen PCIe 4.0 x4. Hat man aber eventuell irgendwelche Nachteile, wenn man SSD an Slot M2_4 verbaut, oder spricht sonst noch was dagegen? Oder es ist schon besser SSD über CPU an Slot M2_1 laufen lassen? Für die Klärung der Frage wäre ich sehr verbundenen.



[ev1dence]

Ich habe es schon in einem anderen Thread gefragt, aber vielleicht kann es hier jemand beantworten. Ich will demnächst Z690 MSI Edge in meinem PC verbauen. Ich habe Anleitung angeguckt, aber werde irgendwie nicht klar und im Netz habe ich zur folgenden Frage auf schnelle nichts brauchbares gefunden.

Ich will bei mir vorerst nur eine Samsung 980 Pro (M.2 PCIe 4.0) SSD in System verbauen. Für bessere Kühlung würde ich es gern an Slot M2_4 verbauen. Dieser Slot läuft über Chipsatz, dagegen Slot M2_1 läuft über CPU (Slot sitzt aber sehr ungünstig für gescheite Kühlung), aber beide unterstützen PCIe 4.0 x4. Hat man aber eventuell irgendwelche Nachteile, wenn man SSD an Slot M2_4 verbaut, oder spricht sonst noch was dagegen? Oder es ist schon besser SSD über CPU an Slot M2_1 laufen lassen? Für die Klärung der Frage wäre ich sehr verbundenen.

Ist ganz einfach, CPU Controller = beste Geschwindigkeit, Chipset Controller = wird durch Geräte wie z.B Usb Sticks ausgebremst. Du hast ja immer ein M2 Kühler dabei bei neuen Boards. Meine SN850 sitz auch direkt unter der RTX 3080 und wird max. 60 Grad warm.



[Sir-Ludolf]

@Vitaminus, ich habe auch das edge, und ne 980 pro im ersten m2 slot, habe keine Probleme mit Kühlung.

@mobo, schau mal bei igorslab, da is ein neuer Artikel mit dem Z690 pro, mit ddr4 auf 4000 in Gear1 mit Gskill Speicher, glaub er hat sogar die Speicher-Settings gepostet, vllt hilft dir das.

Beitrag automatisch zusammengeführt: 16.12.2021

Bei 4 Modulen mit jeweils Dualrank biste bei 4000 laut Handbuch an der Grenze, aber mit nur zwei sollten 4000 ohne Probs möglich sein, zumindest im Gear 2.



[Xibalbor]

Heute hatte ich zum ersten Mal auch das Problem, von dem ich oft auf Reddit gelesen hatte.

Die BIOS-Einstellungen waren beim Neustart komplett gelöscht und ich musste alles wieder neu einrichten.
PRO z690-A DDR4, Bios v116



[MoBo 01/04]

@mobo, schau mal bei igorslab, da is ein neuer Artikel mit dem Z690 pro, mit ddr4 auf 4000 in Gear1 mit Gskill Speicher, glaub er hat sogar die Speicher-Settings gepostet, vllt hilft dir das.

Bei 4 Modulen mit jeweils Dualrank biste bei 4000 laut Handbuch an der Grenze, aber mit nur zwei sollten 4000 ohne Probs möglich sein, zumindest im Gear 2.

Danke für den Tipp. Die Einstellungen, die in dem Artikel angegeben sind und noch viele weitere, hatte ich bis auf marginale Abweichungen bereits getestet. Leider ohne Erfolg. Jenseits von 3600MHz ist selbst mit entspanntesten Timings und reichlich Aufschlag bei den relevanten Spannungen booten nicht mehr möglich.



[The Master of Desaster]

Laufen deiese Riegel auf dem brett
https://geizhals.de/corsair-vengean...32gb-cmk32gx4m2z3600c18-a2202128.html?hloc=de
Corsair Vengeance LPX schwarz DIMM Kit 32GB, DDR4-3600, CL18-22-22-42 (CMK32GX4M2Z3600C18)

aber mit 4 Riegeln mit 3600 also 4x16 GB ?

Finde die in der Liste nämlich nur mit 3200.

Besser noch

Mushkin Redline Lumina White DIMM Kit 32GB, DDR4-3600, CL18-22-22-42 (MLB4C360JNNM16GX2)

die finde ich überhaupt nicht in der Kompatibilitätsliste aber auch 4x16 GB also 2 Kits zu 32 GB.



[ralle_h]

Welches würdest du aktuell eher empfehlen, das 1.16 oder 1.17? Welches Build Date hat das 1.16 denn (die Datei sieht jünger/aktueller aus als das 1.17 von der Page).

My bad, das 1.17 nach dem ich im letzten Post fragte, gibts ja nur fürs DDR5 Board (ohne D4).

Neues BETA Bios für das Pro Z690A DDR4:

http://msi-ftp.de:8080/main.html?sort=3&r=0?download&weblink=0b25515abe707c5531e6fb357ddc2f75&realfilename=E7D25IMS_116.7z

Kurzes Feedback im Vergleich zu 1.13:

- EIST Bug wurde gefixt

- Dafür leider ein neuer Bug:

MSI Dragon Power liest im Windows immer 1.05V SA Voltage aus, egal was man im UEFI einstellt.
Dazu kommt das Problem dass mein ehemals 15000% Karhu und 3600s GSAT stable 4000er Ram stabiles Ram Setting (das mit 1.13 super lief) jetzt mit 1.16 nicht mehr läuft (direkt nach 7 oder 14% ein Ram Error in Karhu. Nun stellt sich mir die Frage ob die 1.05V SA, die MSI Dragon Power ausliest, nicht doch stimmt (dann würde die UEFI Einstellung für SA nicht richtig übernommen werden) - oder ob es andere Ursachen hat



[Gurke95]

MSI Dragon Power liest im Windows immer 1.05V SA Voltage aus, egal was man im UEFI einstellt.

Das kann ich nicht bestätigen, aber ich habe einen Cmos Reset vorgenommen nach dem Bios Update. Power Dragon und andere Tools zeigen genau das an was eingestellt wird im Bios. Bitte einmal Komplett Cmos Reset und Default Werte laden. Cmos Reset geht nur mit Jumper auf dem Board. Vllt erledigt sich dann auch dein Problem mit dem Ram.



[ralle_h]

Nen CMOS Reset hatte ich tatsächlich direkt nach dem Post noch probiert und scheint bzgl. dem Ram auch geholfen zu haben, aktuell läuft Karhu wieder bei 4000% - der Bug mit MSI Dragon Power ist leider aber nach wie vor vorhanden (nur bei SA, alle anderen Werte werden korrekt angezeigt).

Welches OS nutzt du denn, W10 und W11? Und welche Version von MSI Dragon Power?



[Gurke95]

Windows 10 21H1 Build 19043.1415 Powerdragon Version 1.0.0.06. Was zeigen andere Tools an ? ZB. HardwareInfo ?



[ralle_h]

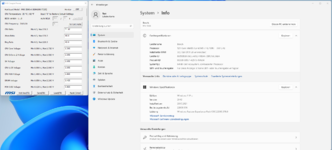

Hab zum Testen mal eine andere SSD mit Windows 10 21H2 gebooted und dort geht es:





Scheint also ein Software Problem zu sein?

Scheibt das Tool was in die Registry, was bei nem BSOD/Crash wegen OC evtl. kaputt gegangen sein könnte?

ZB. HardwareInfo ?

Kann man weder in AIDA/HWINFO auslesen leider.



[Gurke95]

Also in Windows 10 kann man es auslesen in Hardwareinfo und Dragon. Vllt benötigt es Intel Management Engine? Die habe ich sowohl im Bios aktiviert als auch in Windows installiert. Registry muss ich schauen. Könnte natürlich an deiner W11 Installation liegen das die defekt ist. Ich habe keine relevanten Registry Einträge gefunden. Vllt mal Windows Installation prüfen/reparieren oder einfach mal die App neu installieren. Ansonsten auch mal im Gerätemanger schauen ob es vllt Gerätetreiber beschädigt hat die nun nicht mehr geladen sind ? Wie zb den Serial Io Driver.

Beitrag automatisch zusammengeführt: 18.12.2021

Hardwareinfo nutzt auf jeden Fall die Intel Management Engine, wozu auch immer aber ich habe dazu etwas gefunden.. ob es Msi Dragon Power auch tut weiß ich nicht.



[ralle_h]

Ah, hatte in HWiNFO falsch geschaut (beim Board/Nuvoton und nicht bei der CPU). Wird richtig angezeigt, HWiNFO scheint nur meinen 12700KF nicht zu kennen und macht nen Intel 3600 (?) daraus:

Könnte natürlich an deiner W11 Installation liegen das die defekt ist.

Würde mich wundern, mit 1.13er UEFI ging es super.



[Gurke95]

Also zu Hardwareinfo.. natürlich nutze ich die neuste Beta. deine ist glaub keine Beta. Zu Windows, ja es ging vorher aber du hattest in der Zeit Speicherfehler, somit kann man also nichts zur Integrität deiner Installation sagen. Kann in Ordnung sein, kann aber auch beschädigt sein, und vllt auch nur teilweise.



[ralle_h]

Stimmt, danke für den Hinweis mit der Beta. Nun gehts.

Dann werd ich mal kurz nen frisches Windows 11 installieren, dann sind wir schlauer.



[Gurke95]

Und hat es geklappt ? Für alle die Probleme mit dem Msi Pro Z690 A und Ram Oc haben.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Aber ich habe das noch nicht verifiziert, ich warte erstmal auf eine offizielle neue Bios Version.



[ralle_h]

Leider nicht.



Daran war mit dem Z690 Pro nicht zu denken (wollte mit 11er tRDWR gar nicht booten und selbst mit 12er oder mega laschen Subs no Chance durch Karhu zu kommen). Am IMC und am Kit lag es, wie zu beweisen war, nicht. Mit dem MSI EDGE Wifi läuft 4100 auch super (ebenfalls mit strammen Subs) - dort aber ebenfalls nur mit 12er tRDWR, sonst auch keine Chance zu booten.

Das Z690 Pro scheint ab 4000 MHz Ram im Gear 1 ne Wall zu haben. Denke mal das liegt nur am UEFI - wäre super wenn da ein Update kommt, will das Z690 Pro eigentlich behalten (das EDGE Wifi war mir too much für nen Übergangssystem, drum hab ich das wieder abgegeben und das ASUS Board ist nur nen Weihnachtsgeschenk für meinen Dad, daher nur mal kurz zum Testen/Vergleich aufn Benchtable geschnallt).



[Beckstage]

Neues BIOS auf der HP...


Aber eher ein Rückschritt. Temperaturen sind leicht höher, Leistung leider auf einmal drunter. Ich flashe zurück.....



[Dr@gonXP]

Guten Morgen, für welches Board denn? Für das Tomahawk oder Pro (DDR4) finde ich auf der HP nichts.
