Stangelator
Experte
Das Netzwerk hat schon alle Widerstände integriert. Da kommen nicht zwei in die selbe buchse. Hattest du schon Mal mit scsi und der busterminierung zu tun?
[Sammelthread] NostalgieDeLuxx Bastelthread
- Ersteller stunned_guy
- Erstellt am
Stangelator
Experte
Sowas kommt da rein. Zumindest die Beschaltung laut Datenblatt ist korrekt. Auf die Größe hab ich jetzt nicht geachtet
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.261
Danke fürs raussuchen und deiner Hilfe, aber:
Ich weiß schon, was ein Widerstandsnetzwerk ist. Auch ist mir bekannt, wie ein SCSI-Bus terminiert sein soll. Mir war nur nicht bekannt, dass es auch diese dualen gibt, deswegen hatte ich auch gemeint, man müsse sonst 2 Netzwerke (eins mit 220, eins mit 330 Ohm) dort reinstecken, was aber nicht geht.
Außerdem (siehe Bild) gibts 2 Netzwerke von je 10 Pin zu stecken. Je Seite müssen aber 9 Signale terminiert werden, ergo passt kein duales Netzwerk hinein, sondern es muss wohl ein "normales" um die 90-132 Ohm dort rein.
Ich weiß schon, was ein Widerstandsnetzwerk ist. Auch ist mir bekannt, wie ein SCSI-Bus terminiert sein soll. Mir war nur nicht bekannt, dass es auch diese dualen gibt, deswegen hatte ich auch gemeint, man müsse sonst 2 Netzwerke (eins mit 220, eins mit 330 Ohm) dort reinstecken, was aber nicht geht.
Außerdem (siehe Bild) gibts 2 Netzwerke von je 10 Pin zu stecken. Je Seite müssen aber 9 Signale terminiert werden, ergo passt kein duales Netzwerk hinein, sondern es muss wohl ein "normales" um die 90-132 Ohm dort rein.
Stangelator
Experte
Ich hab nur grob eins rausgesucht. Die gibt's in allen Größen. Einfach 221/331 g 10pin und dann findest du. Auch bei 10pin scsi terminator usw. Das ist kein hexenwerk. Ich hätte halt sowas fertiges da rein gesteckt geht schnell und einfach
geht schnell und einfachbschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.261
Jo wie gesagt, ein duales Widerstandsnetzwerk passt nicht. Jenes kann nur 8 Datenleitungen terminieren, da die beiden äußeren Pins für Masse und TermPWR sind. Die Platte hat aber 9 Datenleitungen je Netzwerk.
Stangelator
Experte
Da hast du natürlich Recht. Dann wird nur auf termpwr angehoben hab mich bei den Datenleitungen verzählt denk ich Mal:/
hab mich bei den Datenleitungen verzählt denk ich Mal:/
the_patchelor
Legende
CryptonNite
Urgestein
Na ja, 48 Centpfennige für so was lapidares ist NICHT billig
the_patchelor
Legende
vs. 4,45€ + 5,95€ Versand für 1x bei reichelt... schon günstig
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.261
Mal wieder ein Brett samt Liste für die Kondensatorenliste: GA-7N400 Pro
| Anzahl | Kennung | Spannung | Kapazität | RM | Höhe | Durchmesser | gemessene Spannung | Austausch | |
1 | 3 | WG | 16V | 1.000µF | 5 | 16 | 10 | 12V | |
2 | 3 | HM | 6,3V | 3.300µF | 5 | 25 | 10 | Vcore | |
3 | 2 | HM | 6,3V | 1.500µF | 3,5 | 20 | 8 | Vcore | |
4 | 23 | MBZ | 6,3V | 1.000µF | 3,5 | 12 | 8 |
WMDK
Legende
Ersatz für (1):
oder
Ersatz für (2):
Ersatz für (3):
Ersatz für (4):
Leider ist hier insbesondere zwischen den Slots die Höhe einzuhalten, also bleibt eigentlich nur:
...denn bei den normalen Caps wären wir immer bei 20mm Höhe.
Falls du mischen willst, Polys da wo die Höhe relevant ist und Alu-Elektrolyten überall da, wo es egal ist:
oder
Ersatz für (2):
Ersatz für (3):
Ersatz für (4):
Leider ist hier insbesondere zwischen den Slots die Höhe einzuhalten, also bleibt eigentlich nur:
...denn bei den normalen Caps wären wir immer bei 20mm Höhe.
Falls du mischen willst, Polys da wo die Höhe relevant ist und Alu-Elektrolyten überall da, wo es egal ist:
the_patchelor
Legende

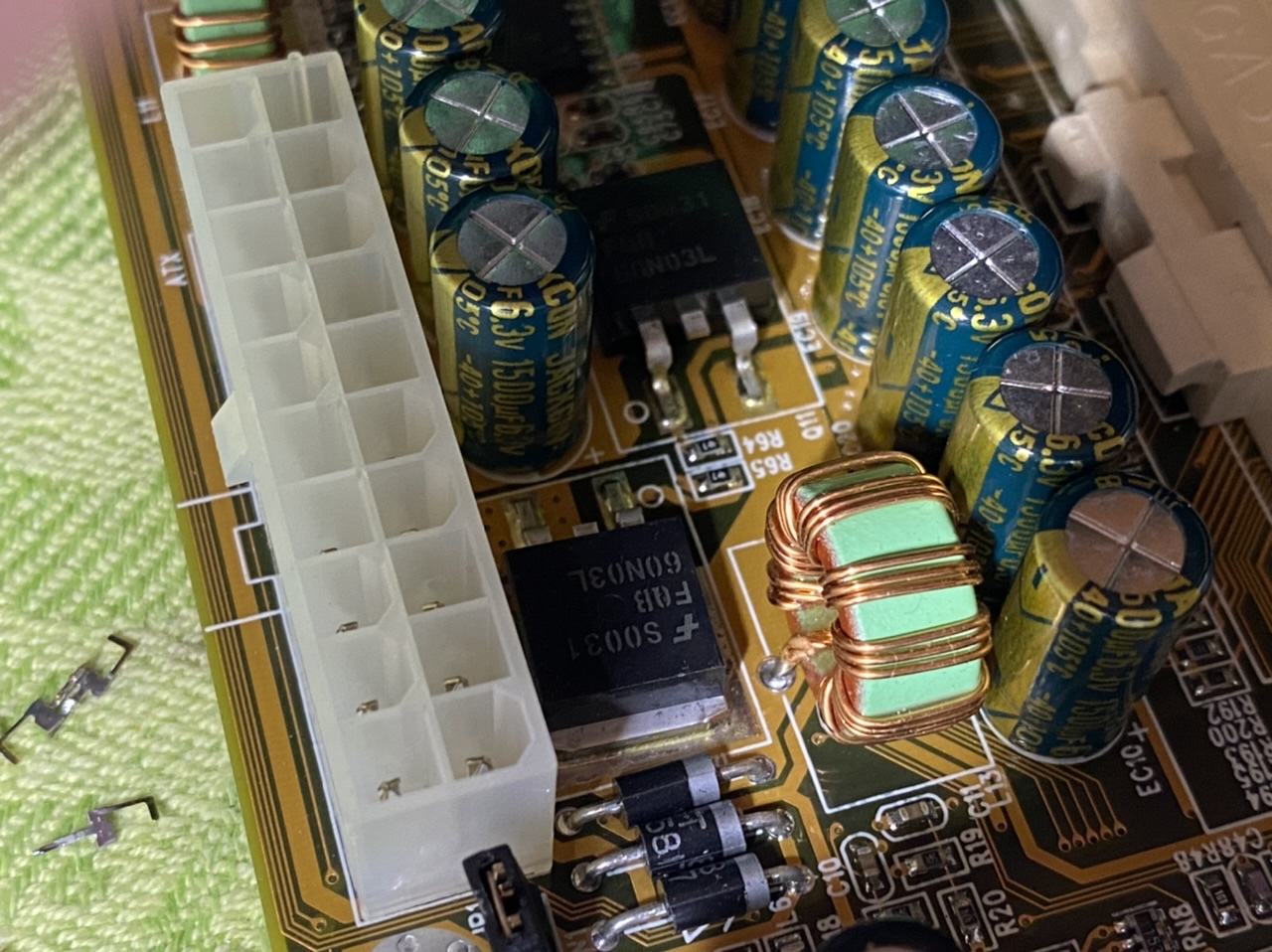

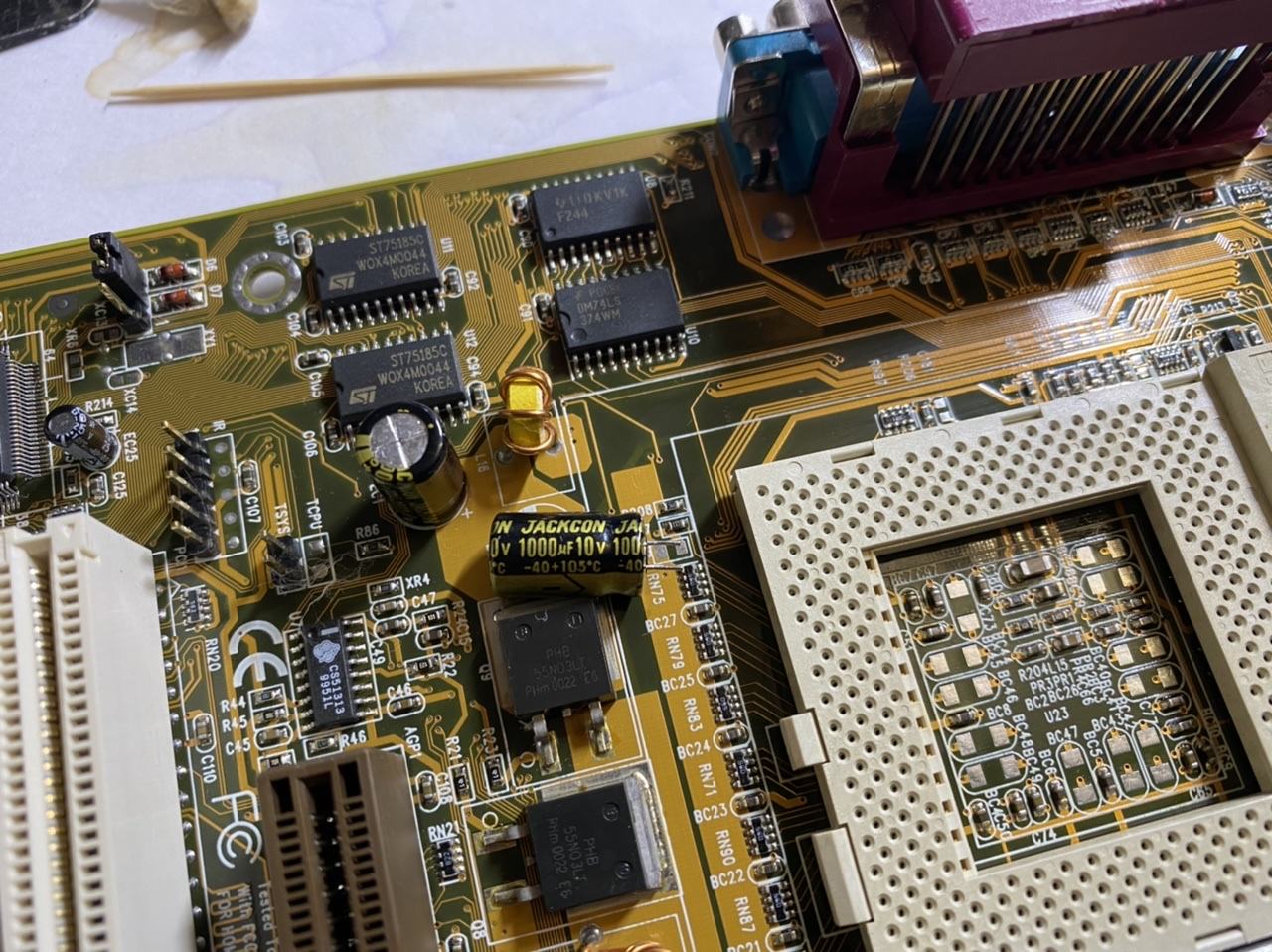

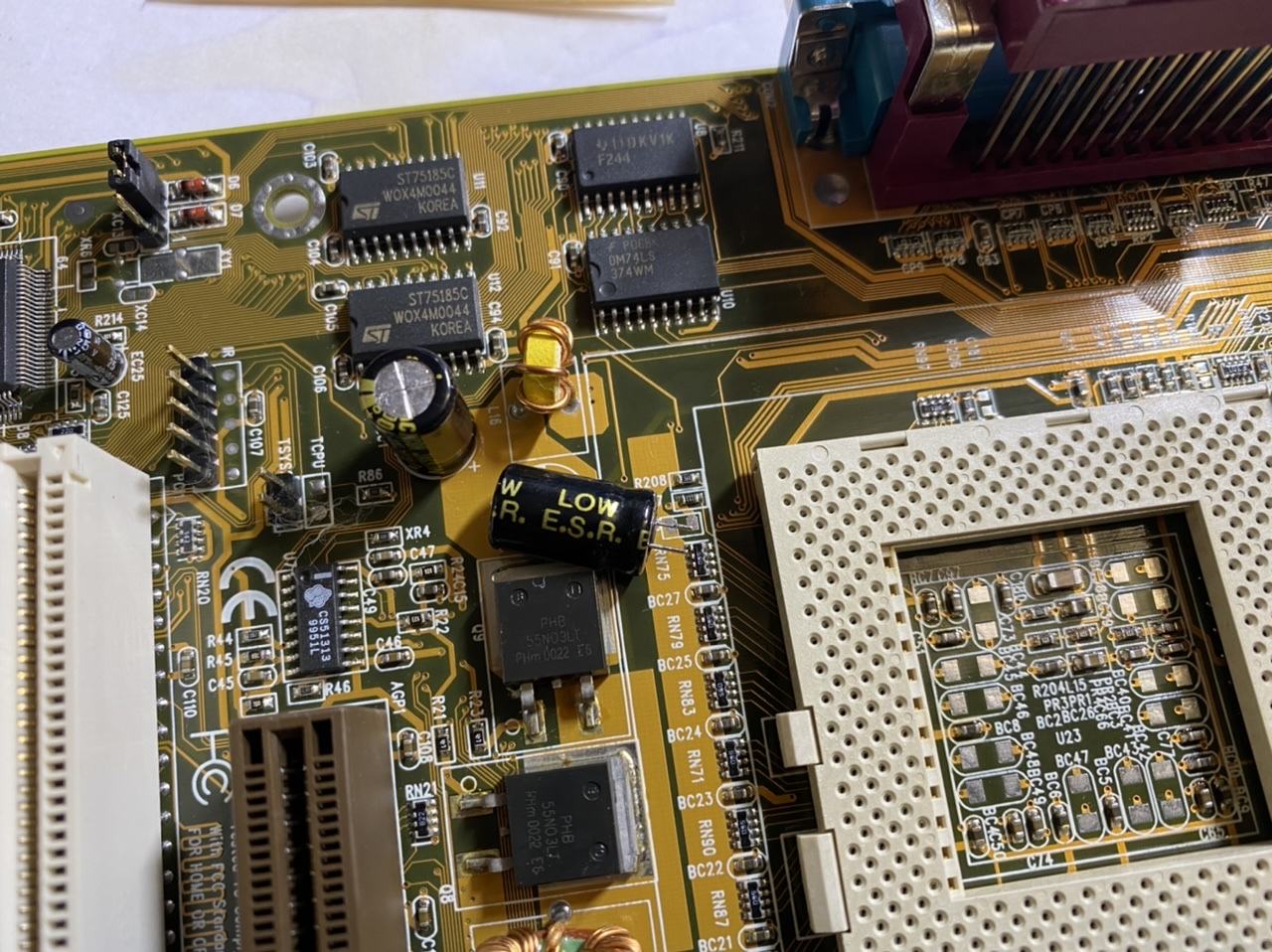

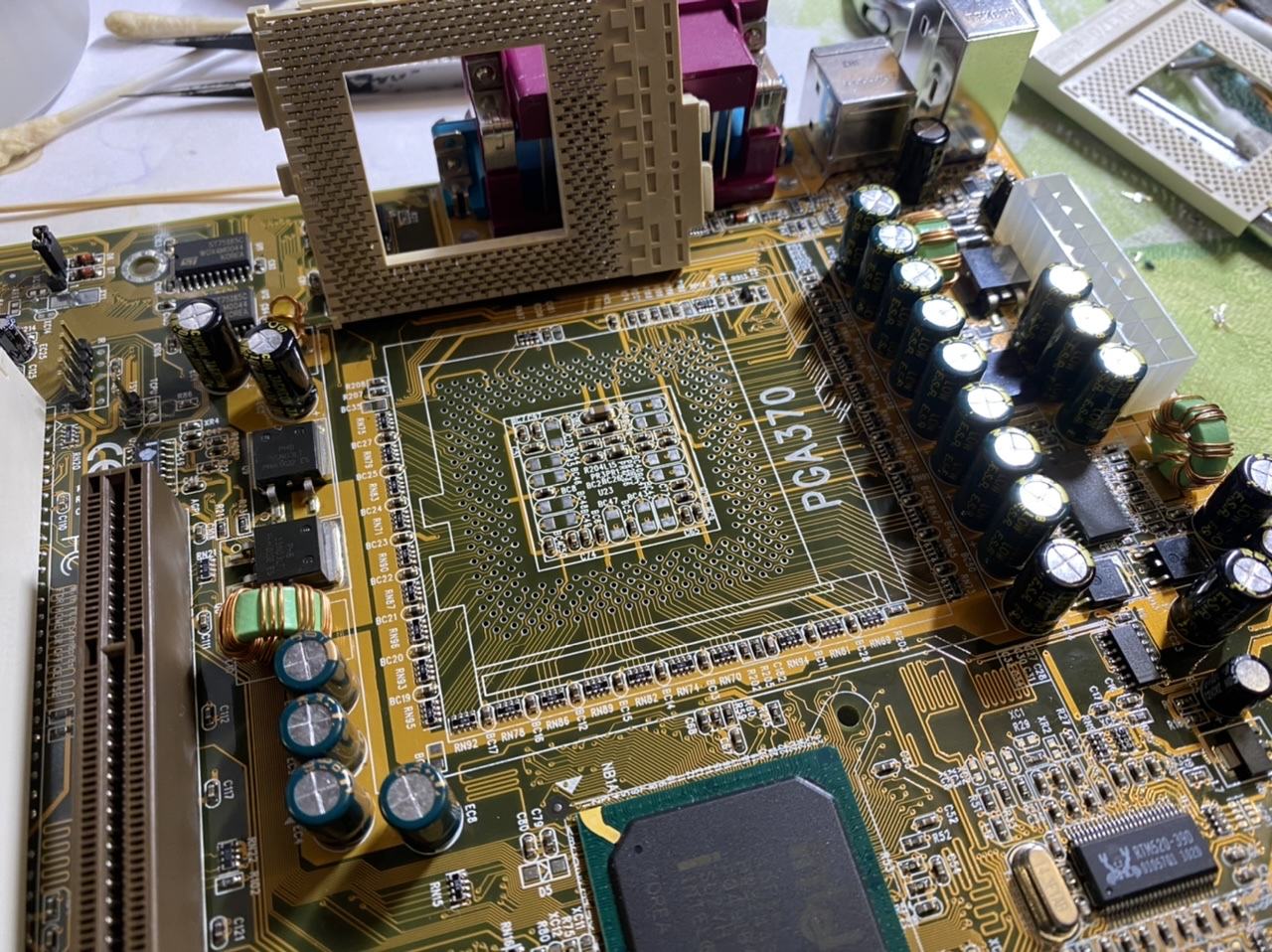

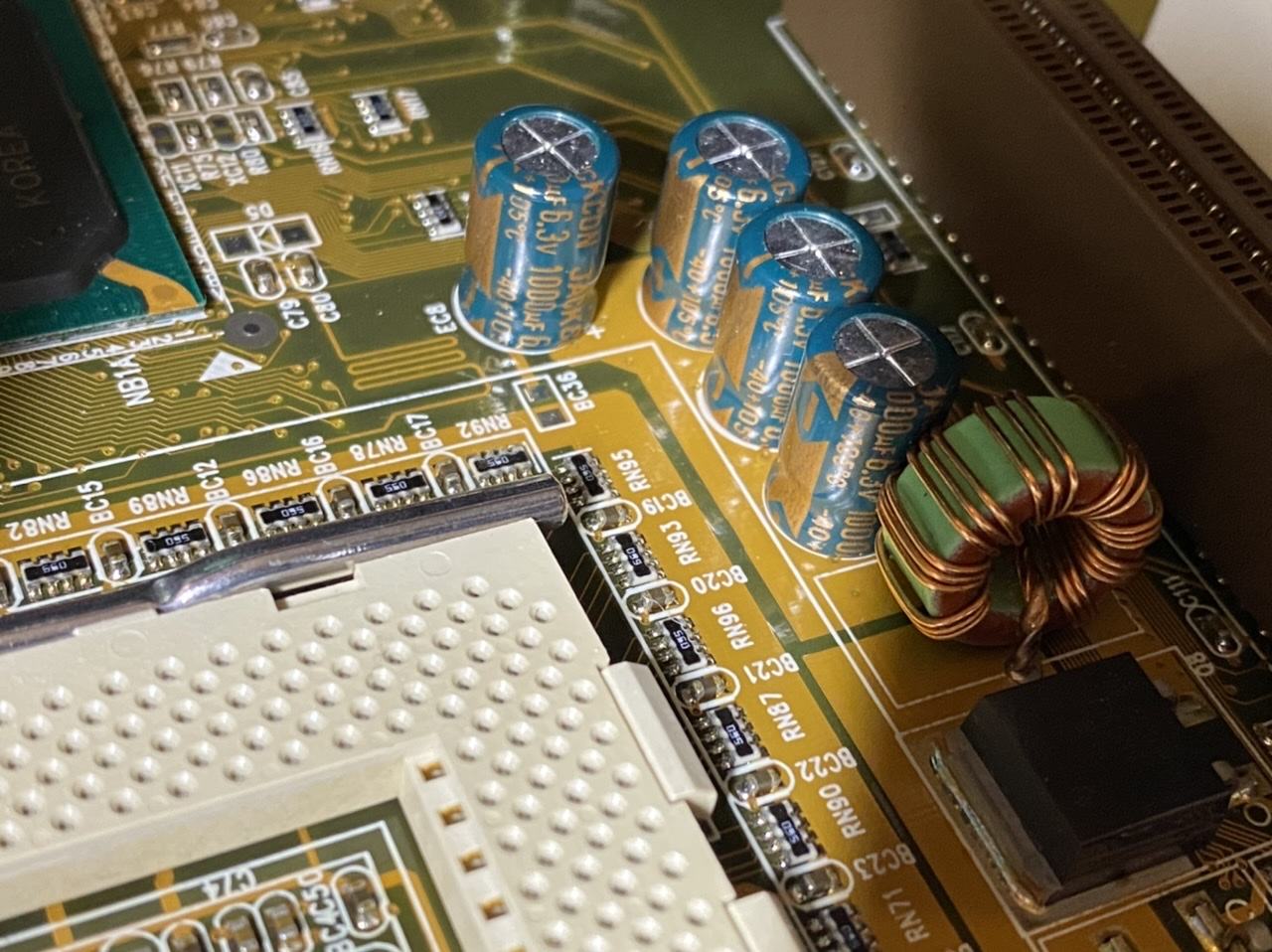

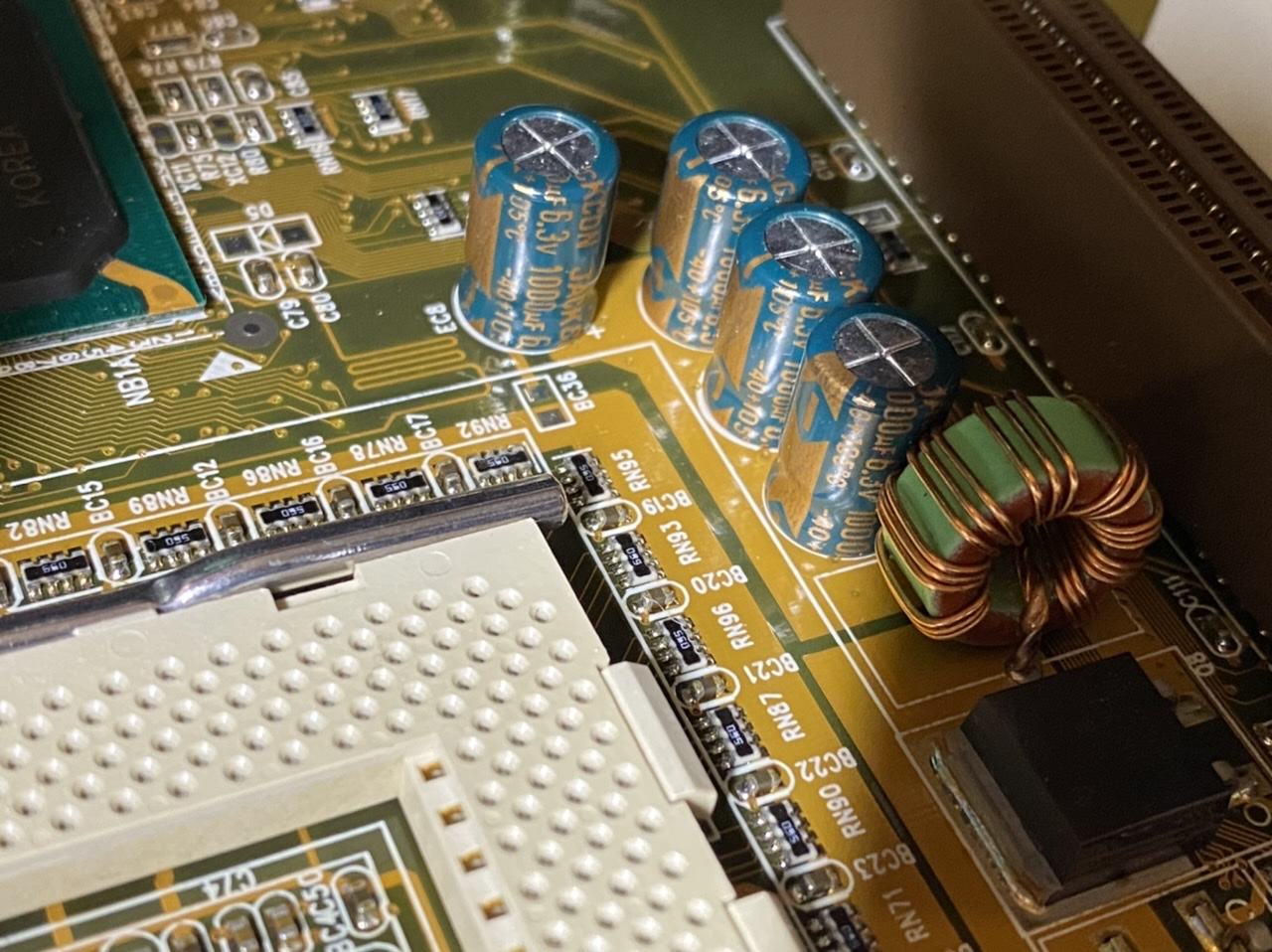

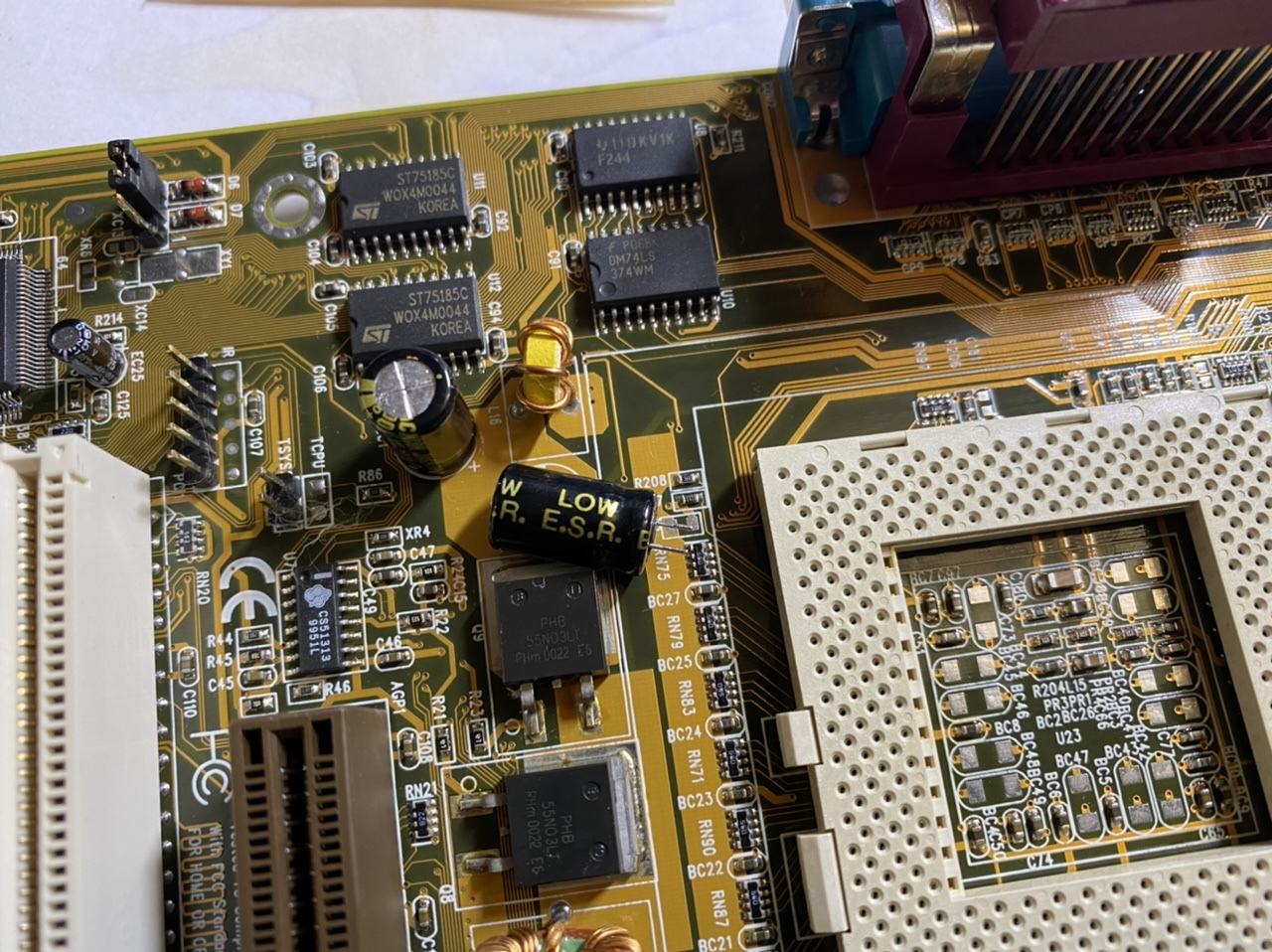

gääähn.... Abit BX133 Raid, Sockel ersetzt, stehen noch die Caps an...
1000/10v "LOW ESR" und 1500/6,3v "LOW ESR", JACKCON
und paar kleine einfache 1000/6,3v
würde eig. einfach Kemet 1500/6.3v Polys drauf machen anstatt der LOW ESR.... oder andere Polys? Bin für Tipps dankbar
1000/10v "LOW ESR" und 1500/6,3v "LOW ESR", JACKCON
und paar kleine einfache 1000/6,3v
würde eig. einfach Kemet 1500/6.3v Polys drauf machen anstatt der LOW ESR.... oder andere Polys? Bin für Tipps dankbar
Stangelator
Experte
WMDK
Legende
Wo auf dem Bild sieht man die ersetzten Teile ? Entweder hast du das so gut gemacht, das ich es nicht sehe oder ich sehe es einfach nicht
WMDK
Legende
Die beiden 100er sind keine Kerkos sondern 10 Ohm Widerstände.
Ich würde auf SC123 und SC121 tippen, aber das ist reines raten
Er arbeitet einfach zu sauber der Gute
WMDK
Legende
Nein, weil die so aussehen als wäre auf den Lötkappen auch von oben Lot dran gekommen. Zumindest auf dem Bild sieht es so aus, dass die Lötstelle nicht ganz so konkav geformt am Bauteil anliegt wie bei den anderen, aber das kann auch einfach eine Reflexion sein. Schief stehen da noch ein paar mehr, aber das ist nichts seltenes. Schau dir mal an, wie schief Spulenblöcke tlw. auf den Boards oder auf GPUs sitzen
Wir werden auf die Auflösung warten müssen
Stangelator
Experte
WMDK
Legende
Zumindest einen Treffer hab ich gelandet
Aber so ist das genau richtig gearbeitet, wenn man nur ganz schwer sagen / bzw. raten kann, wo was gemacht wurde.
Stangelator
Experte
Gibt genug karten von früher, die sind mir nicht so gut gelungen. Aber mit den Jahren bekommt man es immer besser hin. Ist natürlich ein witz im Vergleich zu den arbeiten die hier andere erledigen. Ganze Sockel skalpieren... Das ist wesentlich aufwendiger und anstrengender
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.261
Sockel aus toten Boards hab ich auch schon "rausgebrannt", aber bei lebenden würd ich es noch nicht wagen. Reicht erstmal, dass ich ein paar lebende, tlw. seltene wegen "Neuland" übern Jordan geschoben hab.
CryptonNite
Urgestein
So lange die Sockel in THT sind, geht das noch. Ist zwar Aufwand bis an die Kotzgrenze, aber machbar.
Stangelator
Experte
Hier sind auf jedenfall paar fähige Leute, die mit viel Liebe den alten Komponenten ein zweites Leben geben. Und davor zieh ich immer wieder meinen Hut
the_patchelor
Legende
Für alle beide Typen?Passt
1000/10v "LOW ESR" und 1500/6,3v "LOW ESR", JACKCON
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.261
Es geht um Win 3.1.
Ich hab gestern eine andere Platte dran gehabt, die C: geworden ist und Windows war dann auf D:
Ich hab das Windows von D: gestartet mit logischerweise ein paar Problemchen. Danach blieben Permanent die Hauptgruppen weg. Hat wer eine Ahnung, wie ich die wiederherstellen kann?
-----
EDIT: Progman.ini ist mein Freund.
Ich hab gestern eine andere Platte dran gehabt, die C: geworden ist und Windows war dann auf D:
Ich hab das Windows von D: gestartet mit logischerweise ein paar Problemchen. Danach blieben Permanent die Hauptgruppen weg. Hat wer eine Ahnung, wie ich die wiederherstellen kann?
-----
EDIT: Progman.ini ist mein Freund.
Zuletzt bearbeitet:
Blackpitty
Legende
habt ihr ne gute Bezugsquelle/Marke für die standard weißen Ram Wärmeleitpads mit dem Geflecht drin? Bei fast alles NVidia Karten sind die selben Pads verbaut wenn es keine sekbstklebenden Ramkühler sind oder nur Pasten WLP drauf ist
Stangelator
Experte
Geforce4 ti 4600. Gt60 chaintech. Von club3d umgelabelt. Kein Bauteil welches ich ersetzen musste. Da schnallst du ab
Asus v9900 GeForce 5800. Die HS wurde etwas maltretiert ist aber noch in brauchbarem Zustand sowie die wlp darunter.
Kleiner 08/05 kerko auf der Rückseite eines bga ram fehlte. Hab ich gerichtet. Bei beiden Karten Lüfter revidiert. VGA und dvi überprüft. Alles i.o. pcb nur entstaubt.
Asus v9900 GeForce 5800. Die HS wurde etwas maltretiert ist aber noch in brauchbarem Zustand sowie die wlp darunter.
Kleiner 08/05 kerko auf der Rückseite eines bga ram fehlte. Hab ich gerichtet. Bei beiden Karten Lüfter revidiert. VGA und dvi überprüft. Alles i.o. pcb nur entstaubt.
Anhänge
Blackpitty
Legende
das ist doch nen Asrock Dual Board oder? 😄
