Stangelator
Experte
Genau. So ziemlich das schnellste was mit AGP noch läuft. Und für kurze kleine pcie tests geht's auch. Aber nur kleine weil pcie x16@x4 also mit 4 lanes
[Sammelthread] NostalgieDeLuxx Bastelthread
- Ersteller stunned_guy
- Erstellt am
Blackpitty
Legende
sehr gut, hab mir heute eins günstig gekauft
So kann ich meine Karten testen.
Hab nun ein 4Core Dual Vsta genommen
Ram und Netzteil und alles andere, Monitor und co hab ich noch rumfahren im Keller
Gehäuse weis ich noch nicht, ggf. wirds nur nen Aufbau auf ner Holzplatte um platzsparend in nem Karton zu verstauen
So kann ich meine Karten testen.
Hab nun ein 4Core Dual Vsta genommen
Ram und Netzteil und alles andere, Monitor und co hab ich noch rumfahren im Keller
Gehäuse weis ich noch nicht, ggf. wirds nur nen Aufbau auf ner Holzplatte um platzsparend in nem Karton zu verstauen
Stangelator
Experte
Einwandfrei. Zum zocken oder als Testplattform? Letzteres wird dich ein Gehäuse nerven solltest du karten so oft wechseln wie ich das tue. Mod BIOS drauf, straffe cpu drauf, 2-4gb. Und ab gehts. Overclocking ist aber ohne vmods sehr spartanisch:/
- Mitglied seit
- 27.11.2006
- Beiträge
- 1.735
Hallo liebe Bastefreunde und Spezis...

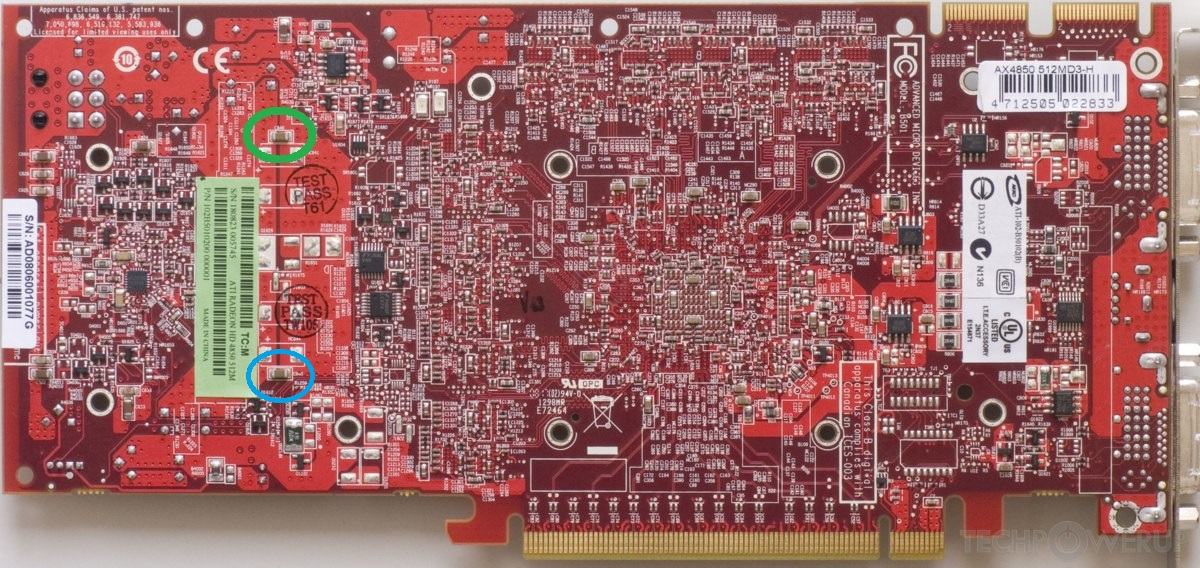

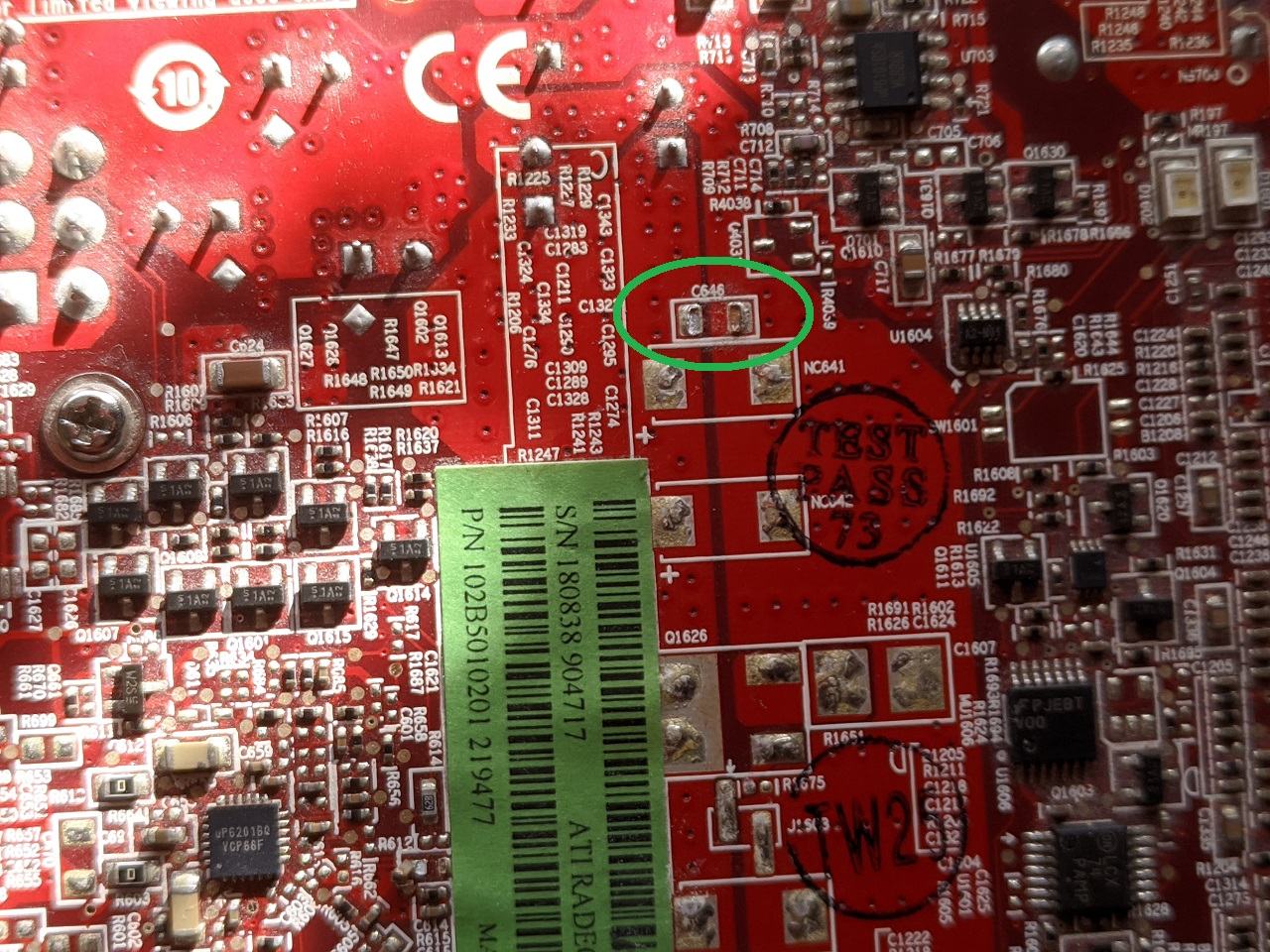

ich bin immernoch an der Teilesuche einem SMD Keramikkondensator auf einer Radeon HD4850.
Gesucht ist der Kondensator "C646", grün eingekreist.
Er hat folgende Maße:
3,2mm lang, 1,6mm breit und 1,3mm hoch.
Ich gehe davon aus, dass er beugleich zum "C645" ist - im nachfolgenden Bild blau eingekreist.
Spannung habe ich an C645 noch nicht nachgemessen, ich hatte die "Hoffnung", dass die Schwarmintelligenz zufällig die notwendige Info parat hat.
Für Vorschläge bin ich wie immer sehr dankbar!
ich bin immernoch an der Teilesuche einem SMD Keramikkondensator auf einer Radeon HD4850.
Gesucht ist der Kondensator "C646", grün eingekreist.
Er hat folgende Maße:
3,2mm lang, 1,6mm breit und 1,3mm hoch.
Ich gehe davon aus, dass er beugleich zum "C645" ist - im nachfolgenden Bild blau eingekreist.
Spannung habe ich an C645 noch nicht nachgemessen, ich hatte die "Hoffnung", dass die Schwarmintelligenz zufällig die notwendige Info parat hat.
Für Vorschläge bin ich wie immer sehr dankbar!
Blackpitty
Legende
ne, reines Testsystem um zu sehen welche Karten gehen und welche nicht, somit OC und alles auch egal
Denk auch das ich mir da mit nem Gehäuse nix gutes an tu
mal sehen, erstmal da haben und dann schauen wie ichs mach.
Welches Betriebssystem hast du bei dir drauf? hab Win XP und 7 zur Auswahl, aktuell war zu der Zeit ja Vista aber das habe ich übersprungen
Zuletzt bearbeitet:
Stangelator
Experte
Also bei starkbeschädigten nehm ich zu erst ein Asus Brett mit celeron. Sollte Kurzschluss entstehen, hab ich keinen verlust. Ich nehm xp. Da komme ich runter bis zur tnt mit den Treibern und rauf bis zur 7950gt. Riva128 oder NV1 braucht man eh win95/98.
Wenn du solche alten teile nicht hast, brauchst du auch kein XP. Bei mir läuft ein x6800 dual core mit einem megahalem und zwei enermaxx 120er. 4gb Kingston RAM und eine 128gb ssd. Ist auch nur für den AGP gedacht. Für pcie hab ich einen fx8370e 32gb RAM und nemm phanteks kühler auf nemm schicken Asus brett m5a99x R2 und 1kw nt für die dicken karten. Wenn ich ein Titan z Gespann zünde, will das Leistung
und da läuft win7
Wenn du solche alten teile nicht hast, brauchst du auch kein XP. Bei mir läuft ein x6800 dual core mit einem megahalem und zwei enermaxx 120er. 4gb Kingston RAM und eine 128gb ssd. Ist auch nur für den AGP gedacht. Für pcie hab ich einen fx8370e 32gb RAM und nemm phanteks kühler auf nemm schicken Asus brett m5a99x R2 und 1kw nt für die dicken karten. Wenn ich ein Titan z Gespann zünde, will das Leistung
und da läuft win7
ramrod1708
Urgestein
@AssassinWarlord: Sorry falls ich es übersehen habe. Hast du die Karte Mal mit einem richtigen AGP 1x Board getestet? Wenn sie nur halb so zickig wie eine V5 5500 ist, wäre das ein ansatzpunkt.
Bei Bedarf könnte ich dir Mal n ein ASRock K7VT2 und ein Asus A7N8X ( AGP Pro Port ) zum testen schicken. Beim ASRock müsste ich nur vorher die Elkos tauschen.
Bei Bedarf könnte ich dir Mal n ein ASRock K7VT2 und ein Asus A7N8X ( AGP Pro Port ) zum testen schicken. Beim ASRock müsste ich nur vorher die Elkos tauschen.
Ich bekomme eventuell demnächst ein Asus P2B, und als CPU hab ich ein P2-450Mhz.
Hab die karte jedenfalls schonmal soweit, dass ich ein Bild bekomme in meinem SK41G XPC - aber mehr als 16 Farben und 640x480er Auflösung will sie nicht unter Win98se. Wenn ich die Auflösung hochschraube und windows dann neustarten will, gibts nen blackscreen an dem punkt wo windows die letzten paar schritte läd um auf dem Desktop zu landen.
Habe aktuell auch die Fury Maxx von @tyrannus hier - die zeigt exakt das selbe verhalten...scheint also wirklich mein Board im XPC zu sein welches da zickig ist. Naja mal schauen ob und wie sie mit dem 440BX läuft
Hab die karte jedenfalls schonmal soweit, dass ich ein Bild bekomme in meinem SK41G XPC - aber mehr als 16 Farben und 640x480er Auflösung will sie nicht unter Win98se. Wenn ich die Auflösung hochschraube und windows dann neustarten will, gibts nen blackscreen an dem punkt wo windows die letzten paar schritte läd um auf dem Desktop zu landen.
Habe aktuell auch die Fury Maxx von @tyrannus hier - die zeigt exakt das selbe verhalten...scheint also wirklich mein Board im XPC zu sein welches da zickig ist. Naja mal schauen ob und wie sie mit dem 440BX läuft
Tweakstone
Urgestein
- Mitglied seit
- 15.02.2006
- Beiträge
- 3.035
Das ist das klassische Fehlerbild bei Mainboard Inkompatibilität. Der Intel BX ist eine gute Wahl zum testenIch bekomme eventuell demnächst ein Asus P2B, und als CPU hab ich ein P2-450Mhz.
Hab die karte jedenfalls schonmal soweit, dass ich ein Bild bekomme in meinem SK41G XPC - aber mehr als 16 Farben und 640x480er Auflösung will sie nicht unter Win98se. Wenn ich die Auflösung hochschraube und windows dann neustarten will, gibts nen blackscreen an dem punkt wo windows die letzten paar schritte läd um auf dem Desktop zu landen.
Habe aktuell auch die Fury Maxx von @tyrannus hier - die zeigt exakt das selbe verhalten...scheint also wirklich mein Board im XPC zu sein welches da zickig ist. Naja mal schauen ob und wie sie mit dem 440BX läuft
Okay, dann könnte es ja wirklich sein das meine suoerteure (10€) Fury Maxx doch noch funktioniert na mal schauen ob das was wird mit dem P2b Board
Zumindest glänzt meine karte wieder. Nur ein Lüfter ist defekt, also abgebrochene flügelblätter
da werd ich mal mit ausschau halten nach einer normalen rage 128 Pro - da gibt's ja welche mit aktiv Kühlung, die hat den selben Lüfter drauf... Mach ich aber erst wenn ich weiß dass die Karte noch funktioniert
na mal schauen ob das was wird mit dem P2b Board Zumindest glänzt meine karte wieder. Nur ein Lüfter ist defekt, also abgebrochene flügelblätter
da werd ich mal mit ausschau halten nach einer normalen rage 128 Pro - da gibt's ja welche mit aktiv Kühlung, die hat den selben Lüfter drauf... Mach ich aber erst wenn ich weiß dass die Karte noch funktioniert
Blackpitty
Legende
keiner ne Info?
ramrod1708
Urgestein
Warum nimmst du nicht die Pads von AC?
WMDK
Legende
Theoretisch kannst du auch die 1000µF / 10V Elkos durch deine KEMET 1500/6,3V ersetzen. Der wird maximal 5V sehen, für alles andere wäre der Elko mit 10V zu klein bemessen. Mit der Kapazität musst du schauen. Es sollte funktionieren, aber wenn möglich würde ich bei 1000ern bleiben. Da kannst du auch die Pana FR 1000/6,3 oder 10V dort einsetzen, falls du davon welche übrig hast. Wären dann die EEU-FR0J102 bzw. EEU-FR1A102L.
the_patchelor
Legende
hab Kemet 755 820/10V, A755KS827M1AAAE014
und A750-680/6,3V, A750KK687M0JAAE016 da
1000uF 6,3V, A755KS108M0JAAE013
und A750-680/6,3V, A750KK687M0JAAE016 da
1000er muss ich echt mal mit bestellen...1000uF 6,3V, A755KS108M0JAAE013
WMDK
Legende
Davon hätte ich welche noch auf Lager. Wie viele brauchst du?
Blackpitty
Legende
ist ja meine Frage was ihr so nehmt undwas was taugt
the_patchelor
Legende
8 und wenn ich die einfacheren 1000/6,3v (JACKCON ohne low esr Angabe) auch damit ersetze dann noch mal 4, also mindestens 12
WMDK
Legende
ramrod1708
Urgestein
ARCTIC Thermal pad 50x50mm t:1mm: Amazon.de: Computer & Zubehör
ARCTIC Thermal pad 50x50mm t:1mm: Amazon.de: Computer & Zubehör
www.amazon.de
Hätte sogar von den dicken 0,5mm, 1mm und 1,5mm je eine Packung komplett neu hier. Bei Interesse werden wir uns garantiert einig. 😉
Ich möchte die KZG Beulenpest beenden, siehe beigefügtes Bild. Sind alle 5 Stück am CPU-Sockel. KZG 6,3 V, 3300 µF, 10 mm Durchmesser.
Soll ich die 3 kleineren Töpfe ( KZG 16 V, 1500 µF, Durchmesser 10 mm) auch gleich tauschen ? Sind alle noch ok.
Soll ich die 3 kleineren Töpfe ( KZG 16 V, 1500 µF, Durchmesser 10 mm) auch gleich tauschen ? Sind alle noch ok.
Stangelator
Experte
Alles was kzg ist, sollte runter. Vor allem die größeren. Und so wie du schreibst sind es 8 Stück
WMDK
Legende
Sehe da 939 oder AM2, also typischer Ersetzungfall mit 2700er 4V PLG.
Unbedingt. Wie @Stangelator schon schreibt
MusicIsMyLife
Urgestein
Klugscheißmodus: Ist Sockel 939. Nur eine Schraube seitlich am Retention-Modul... Sockel AM2 hätte ein anders geformtes Retention-Modul und zwei Schrauben pro Seite...
WMDK
Legende
Stimmt
Asche auf mein Haupt. AM2 habe ich so gar keine Berührungspunkte mit, außer mit meinem toten DFI 590a
the_patchelor
Legende
welche kleinen Sperrdiode nimmt man eig. für CR2032 Tonnen mods am besten?
Hat einer einen Typ/Link für 1x SMD, einmal Glas und einmal sogar Schottky-Diode (weil massiverer Draht der gleich eine Haltefunktion übernehmen könnte...)

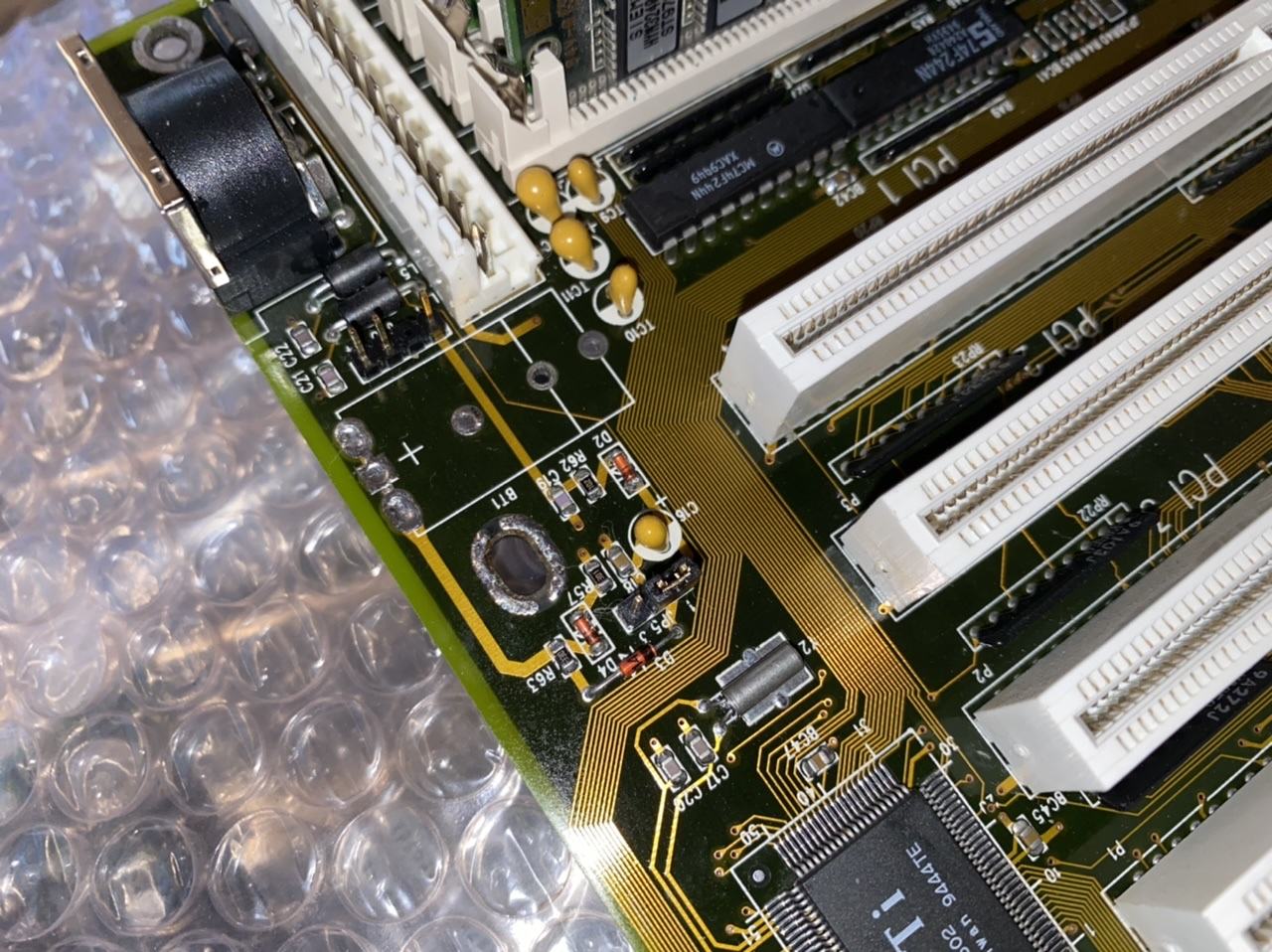

Warum? Ich will ein Soyo 030f2 486 VIP Board umbauen... würde gerne die Orignal Tonnenposition nutzen, auch wenn es knapp zu geht...

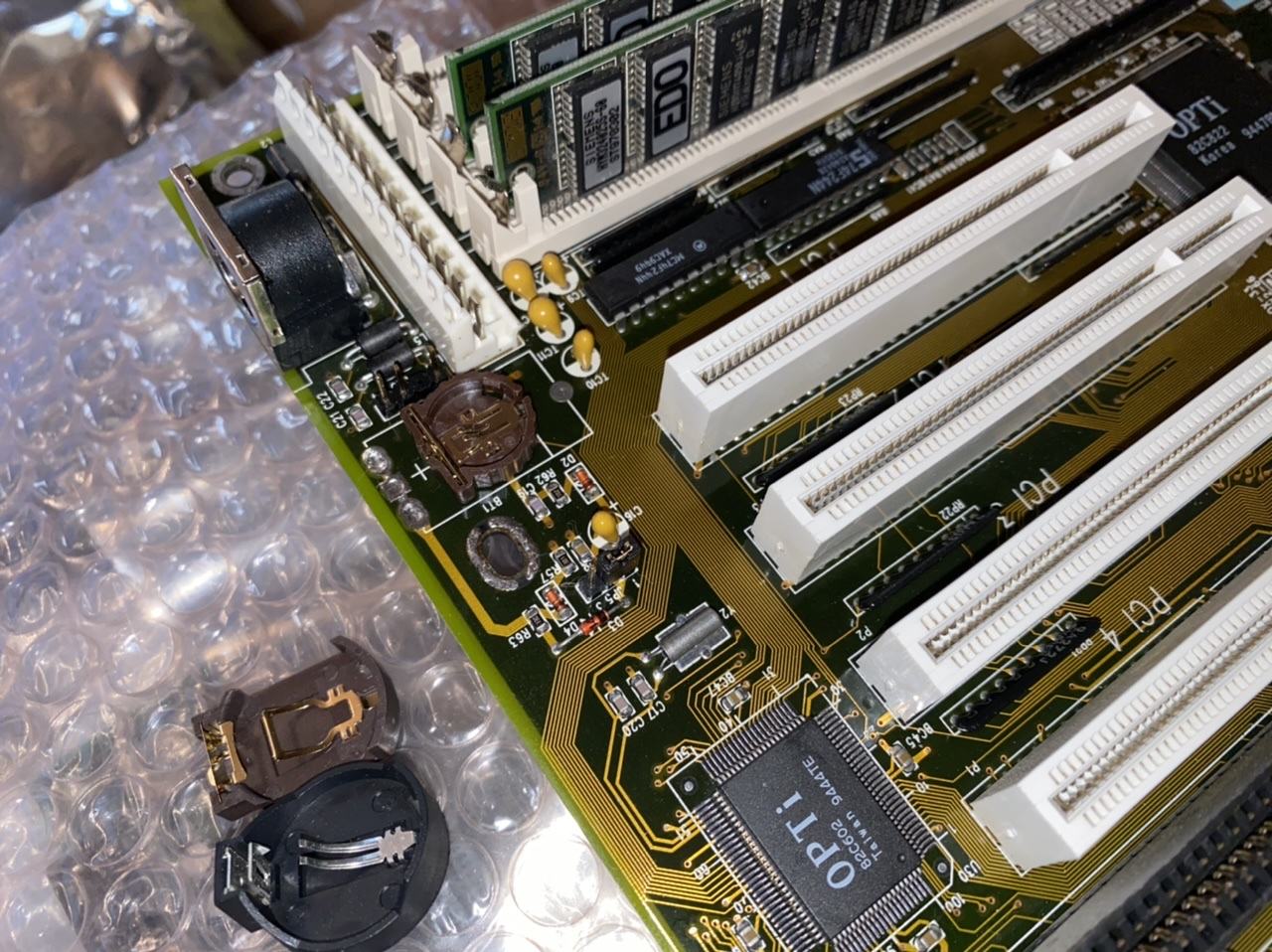

Entweder einen kleinen Zellenhalter auf die normalen Punkte auflöten bzw, + mit einer Diode überbrücken (da dachte ich an eine stabile Schottky zum stabilisieren des Halters) oder die + Leitung kappen und in die Leiterbahn eine Diode einsetzten
ODER: die vorhandenen Dioden etc. so "bypassen" das nix mehr geladen wird ohne groß was am Orignal Board zu verbauen/zerstören
EDIT: im Dosreloaded Forum wurde mir schon geholfen, D4 raus und D3 gegen eine Schottky ersetzen.
Hat einer einen Typ/Link für 1x SMD, einmal Glas und einmal sogar Schottky-Diode (weil massiverer Draht der gleich eine Haltefunktion übernehmen könnte...)
Warum? Ich will ein Soyo 030f2 486 VIP Board umbauen... würde gerne die Orignal Tonnenposition nutzen, auch wenn es knapp zu geht...
Entweder einen kleinen Zellenhalter auf die normalen Punkte auflöten bzw, + mit einer Diode überbrücken (da dachte ich an eine stabile Schottky zum stabilisieren des Halters) oder die + Leitung kappen und in die Leiterbahn eine Diode einsetzten
ODER: die vorhandenen Dioden etc. so "bypassen" das nix mehr geladen wird ohne groß was am Orignal Board zu verbauen/zerstören
EDIT: im Dosreloaded Forum wurde mir schon geholfen, D4 raus und D3 gegen eine Schottky ersetzen.
Zuletzt bearbeitet:
Ben Psyko
Urgestein
Das EPoX 9NPA+ ist nun komplett mit neuen Kondensatoren ausgestattet
Es läuft sogar noch
War mein erster Kondensatoren tausch von einem Mainboard. Der 20W Lötkolben mit dem ich schon Erfahrung habe hats mal wieder gut gemeistert, die Lidl Lötstation hat mich leider noch nicht überzeugen können.
Danke @WMDK fürs Teile raussuchen und bestellen
Es läuft sogar noch
War mein erster Kondensatoren tausch von einem Mainboard. Der 20W Lötkolben mit dem ich schon Erfahrung habe hats mal wieder gut gemeistert, die Lidl Lötstation hat mich leider noch nicht überzeugen können.
Danke @WMDK fürs Teile raussuchen und bestellen
Anhänge

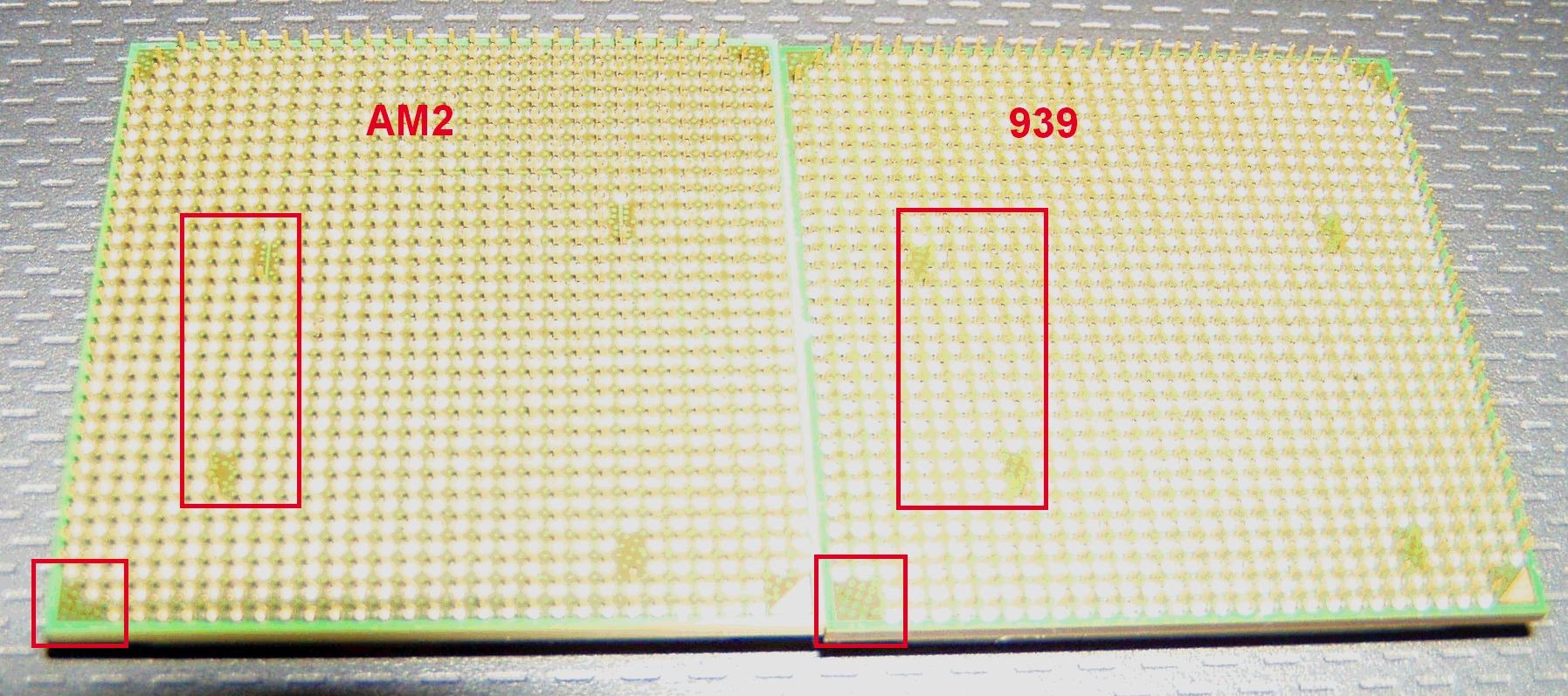

Sockel AM2 hat genau 1 Pin mehr als Sockel 939, den sieht man links unten in der Ecke. Ansonsten keine Änderungen außer der Anordnung der freien Pins.
the_patchelor
Legende

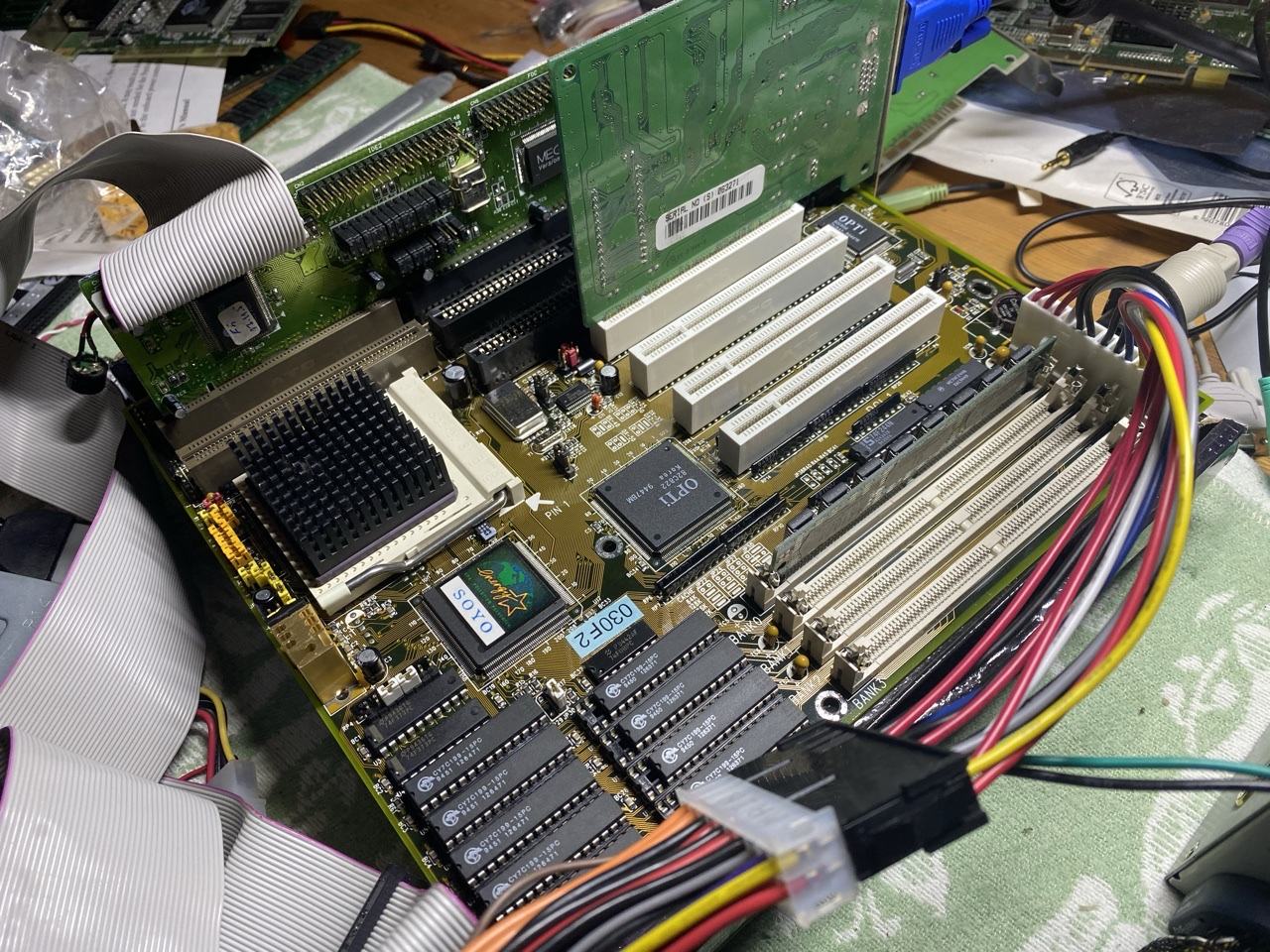

Soyo 486PCI / VIP umgebaut.

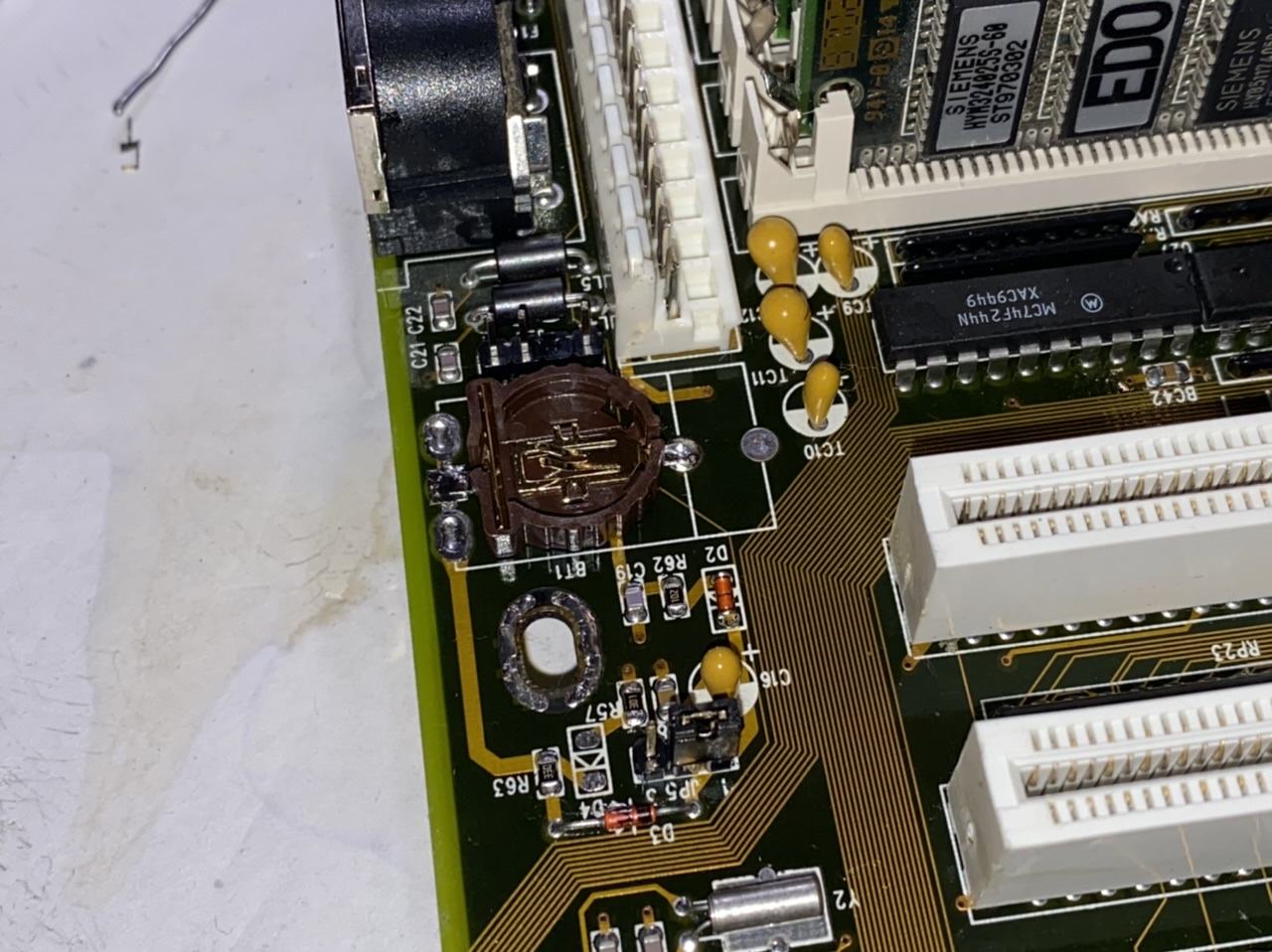

-Batteriehalter eingebaut, Diode entfernt

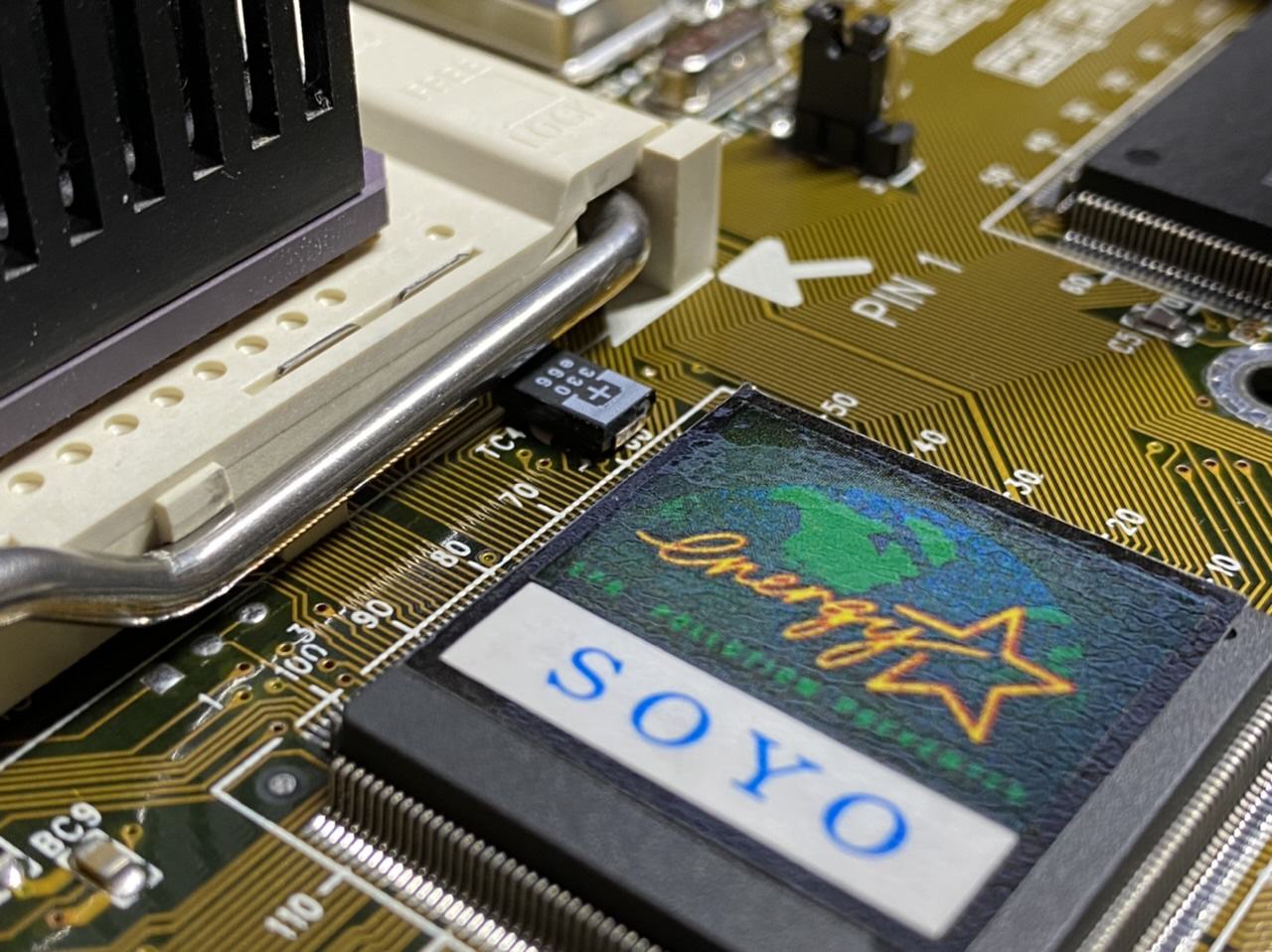

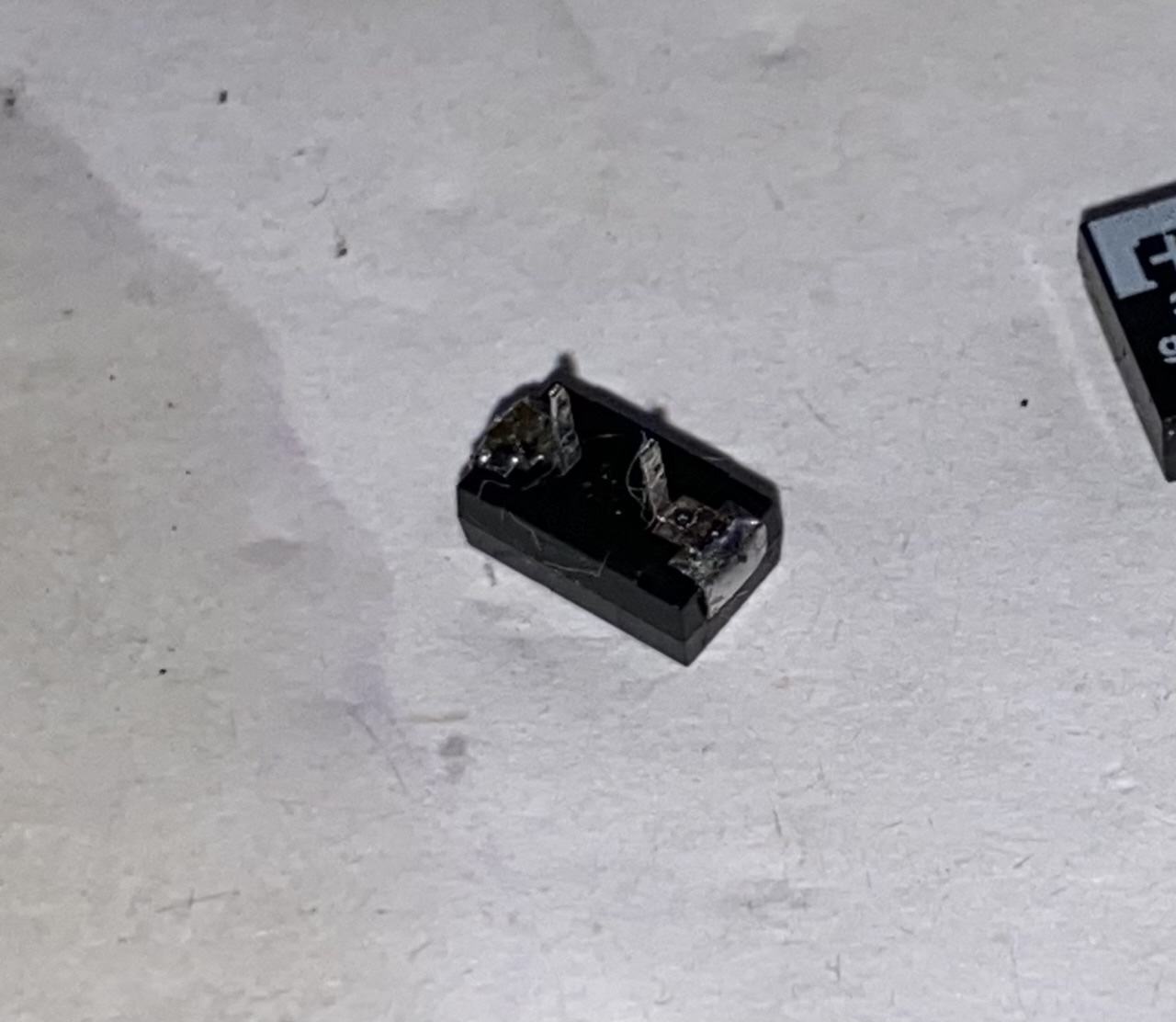

-Kondensator am CPU Sockel ausgetauscht mit einem flachen SMD Tantal (der hat Beine bekommen)

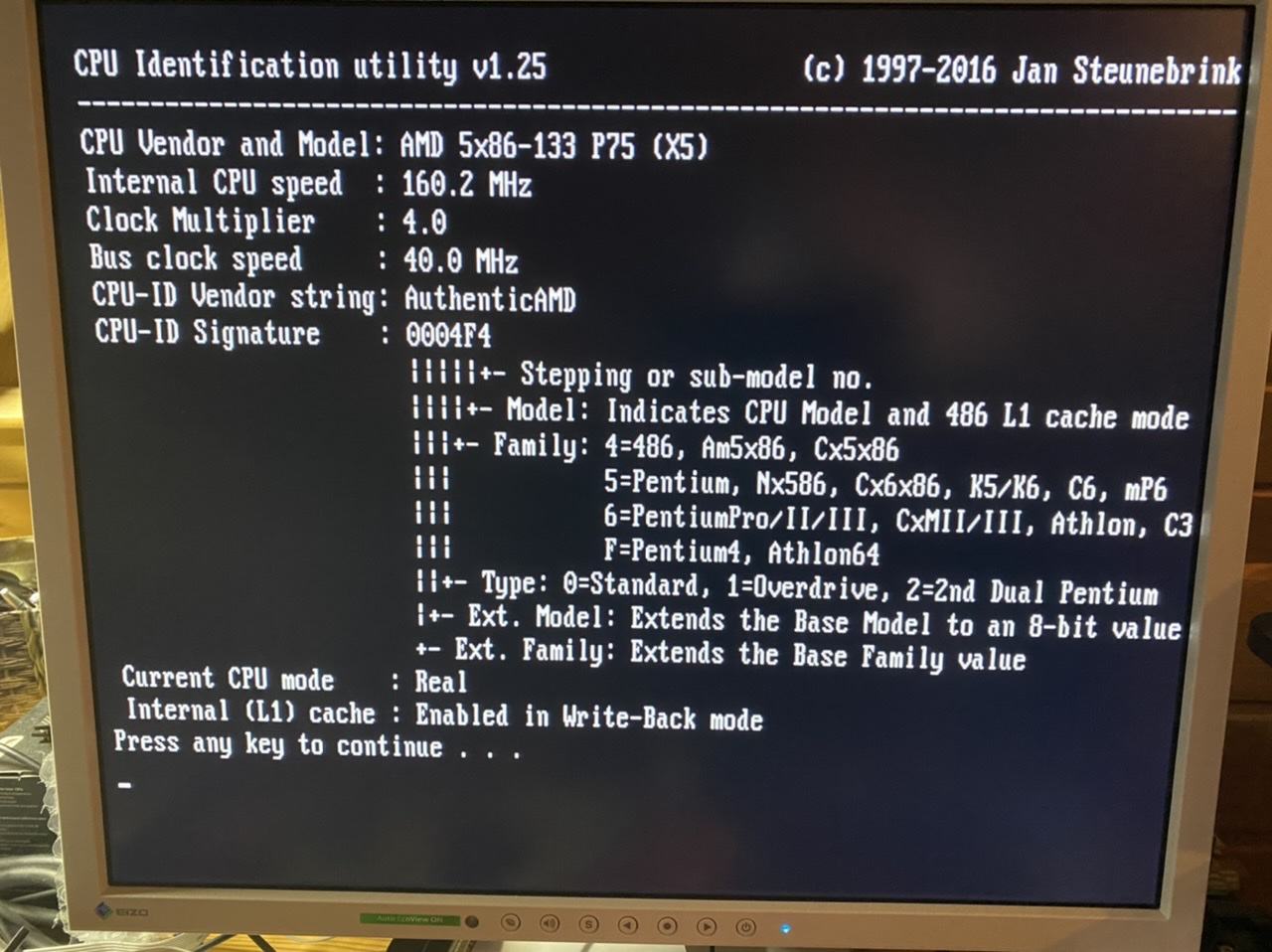

das Board ist aber eher gemächlich unterwegs... die 160mhz sind nur ein Test gewesen. Undokumentierter X2/4 Pin/Jumper wurde gefunden 😁
-Batteriehalter eingebaut, Diode entfernt
-Kondensator am CPU Sockel ausgetauscht mit einem flachen SMD Tantal (der hat Beine bekommen)
das Board ist aber eher gemächlich unterwegs... die 160mhz sind nur ein Test gewesen. Undokumentierter X2/4 Pin/Jumper wurde gefunden 😁
Stangelator
Experte

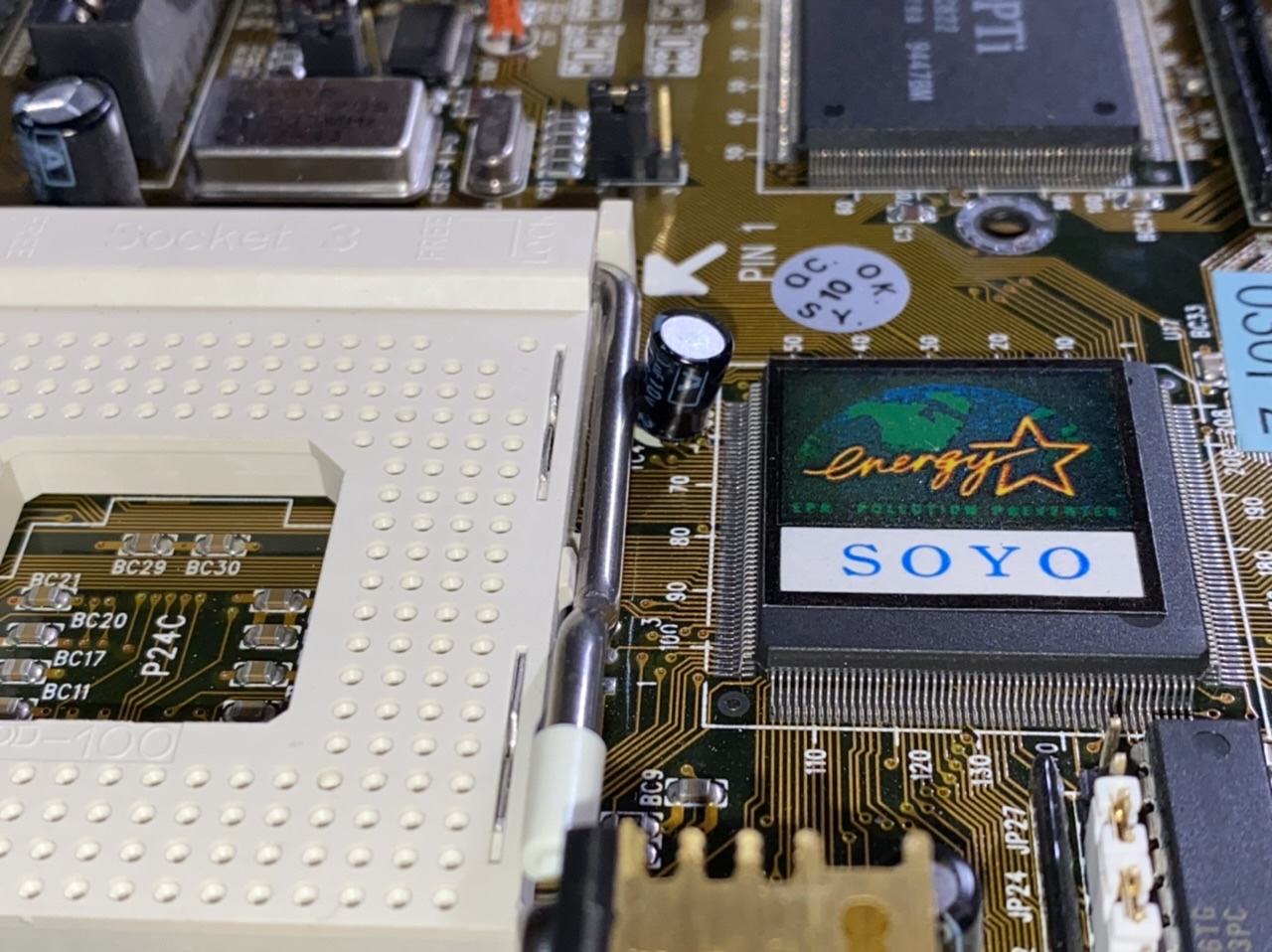

@the_patchelor der Kondensator am arretierungshebel war original? Was für eine Spannung liegt an dem an? War der 22uf 10v?
