[Sammelthread] NostalgieDeLuxx Bastelthread

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
noch einen gemacht, mal sehn was ein K7 700 mit dickem Die schafft, Cache von 1/2 auf 2/5 geändert... nur ein Widerstand verändert ;) wer weiß welcher?

Sieht gut aus!
Ich hatte ja meine Erfahrung durch das Umlöten des Cacheteilers von drei 800er Plutos schon mitgeteilt. Versprich dir davon nicht zu viel. Das bringt leider meist nur noch paar Mhz mehr. Ich wäre aber sehr an deinen Ergebnissen interessiert, da ich ja zuletzt auch viel mit Slot A gebastelt habe.

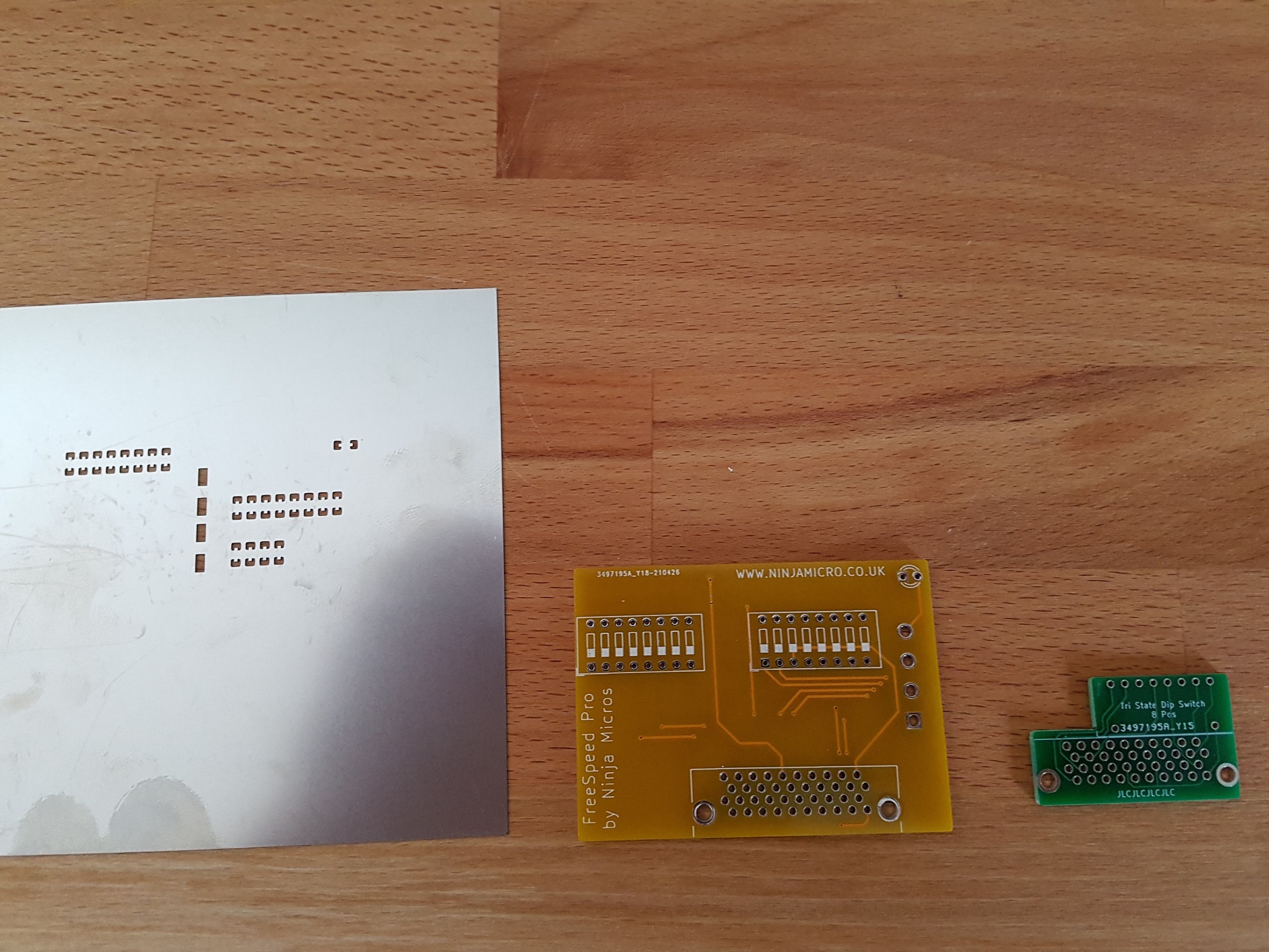

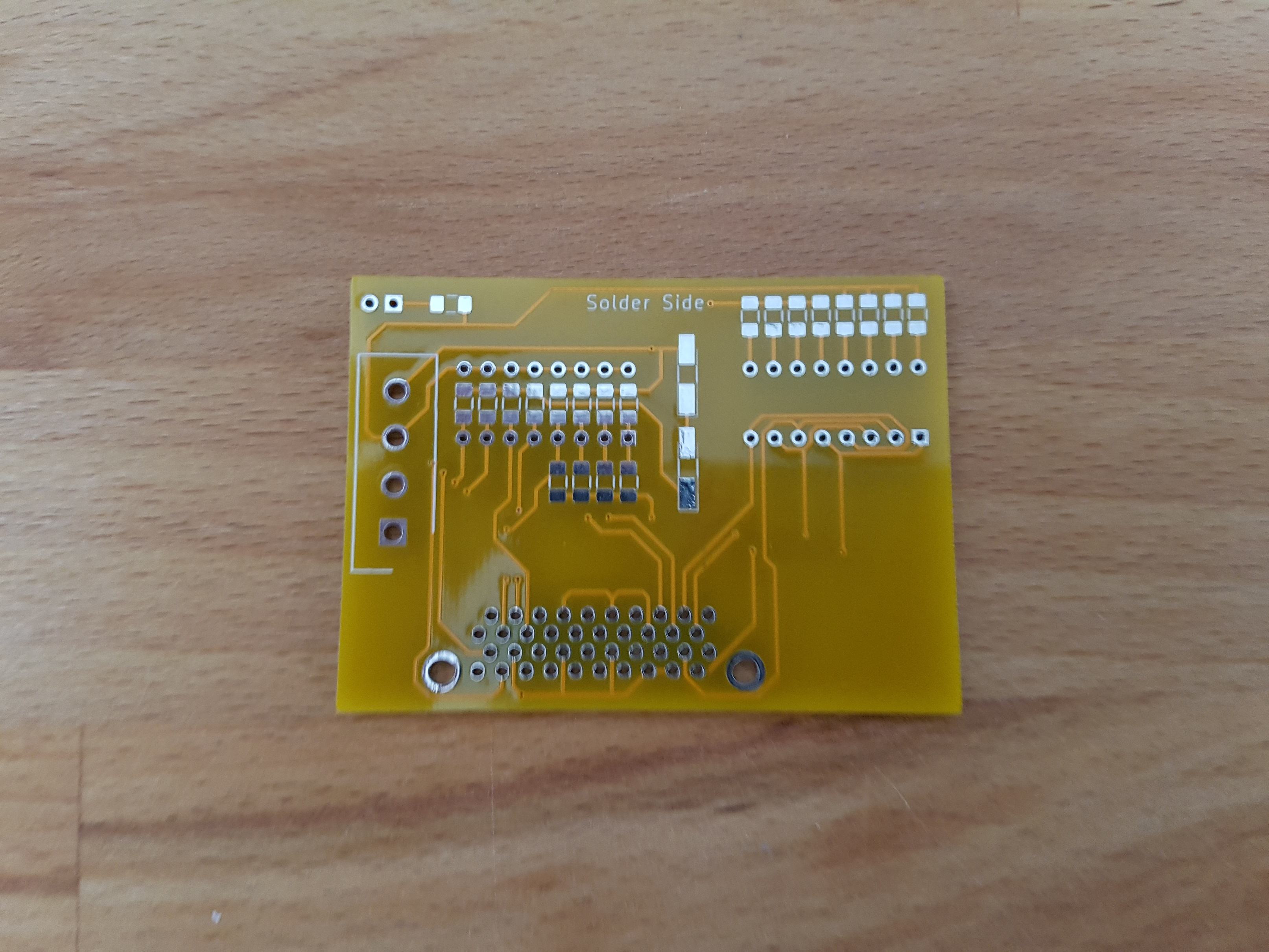

Ich habe beim PCB des Ninja Micros FreeSpeed Pro nochmal die Aufdrücke entfernt und auf gelbem PCB (passend zu Asus K7M und MSI K7 Pro) drucken lassen. Ich würde das Stencil nochmal anwerfen. Wenn jemand Interesse hat, dann kann er ja Bescheid geben. Habe auch mal 10 Mini-PCBs für GFDs ohne Vcore-Verstellung von bei Vogons zur Verfügung gestellten Files drucken lassen. Muss aber erstmal wieder bei Mouser bestellen.


Anhänge

  • 20210520_093540.jpg
    607,4 KB · Aufrufe: 84
  • 20210520_093535.jpg
    770,2 KB · Aufrufe: 77
Wenn ich mir eure Slot A Arbeiten so anschaue dann motiviert mich das fast mir auch solch ein System zu bauen. Da ist man noch so schön nah an der Hardware. :hail:

Echt zum Mäuse melken...


eine V5500 die letztes Jahr auf einem K7M-RM lief und seitdem in einer Antistatiktüte lag will auf dem NMC-7VAX mit dem letzten EP-7KXA Bios nicht mehr...

1. defekt?
2. inkompatibel?
2.a. 2 andere V5500 laufen...
3. ein Cap fehlt (vermutlich schon länger....)
3.a. Cap ersetzt
4. K7M-RM..... geht

5. Bios der einen Karte 1.16 die anderen waren 1.06....
6. Karte auf dem K7M-RM geflasht....

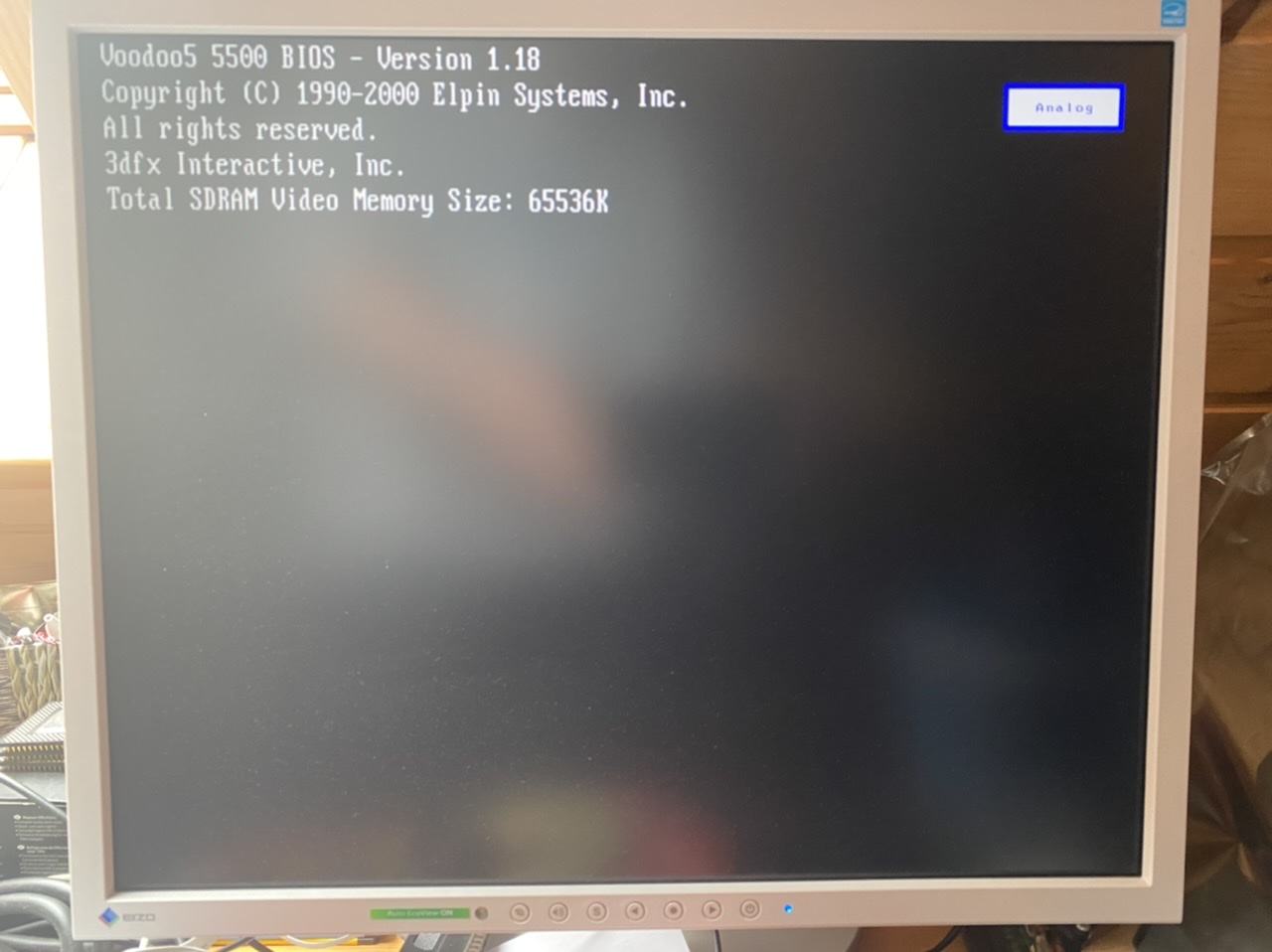

7. VBIOS 1.18 läuft auf dem KX133 NMC-7VAX


Zuletzt bearbeitet:
Esst eure möhren!!! Muttern hatte Recht! :d leiterbahn rekonstruiert und zwei SMD kerkos gelötet. Nicht das schönste aber geht
Beitrag automatisch zusammengeführt:

Hartz4life!!! :) it really seals in the flavor :d und gleich Mal noch delided. Temp im idle 65°C 10sek last 127°C cyka blyat


Anhänge

  • IMG_20210520_201158.jpg
    496,5 KB · Aufrufe: 93
  • IMG_20210520_204447.jpg
    540,1 KB · Aufrufe: 85
Zuletzt bearbeitet:
Echt zum Mäuse melken...


eine V5500 die letztes Jahr auf einem K7M-RM lief und seitdem in einer Antistatiktüte lag will auf dem NMC-7VAX mit dem letzten EP-7KXA Bios nicht mehr...

1. defekt?
2. inkompatibel?
2.a. 2 andere V5500 laufen...
3. ein Cap fehlt (vermutlich schon länger....)
3.a. Cap ersetzt
4. K7M-RM..... geht

5. Bios der einen Karte 1.16 die anderen waren 1.06....
6. Karte auf dem K7M-RM geflasht....
7. VBIOS 1.18 läuft auf dem KX133 NMC-7VAX

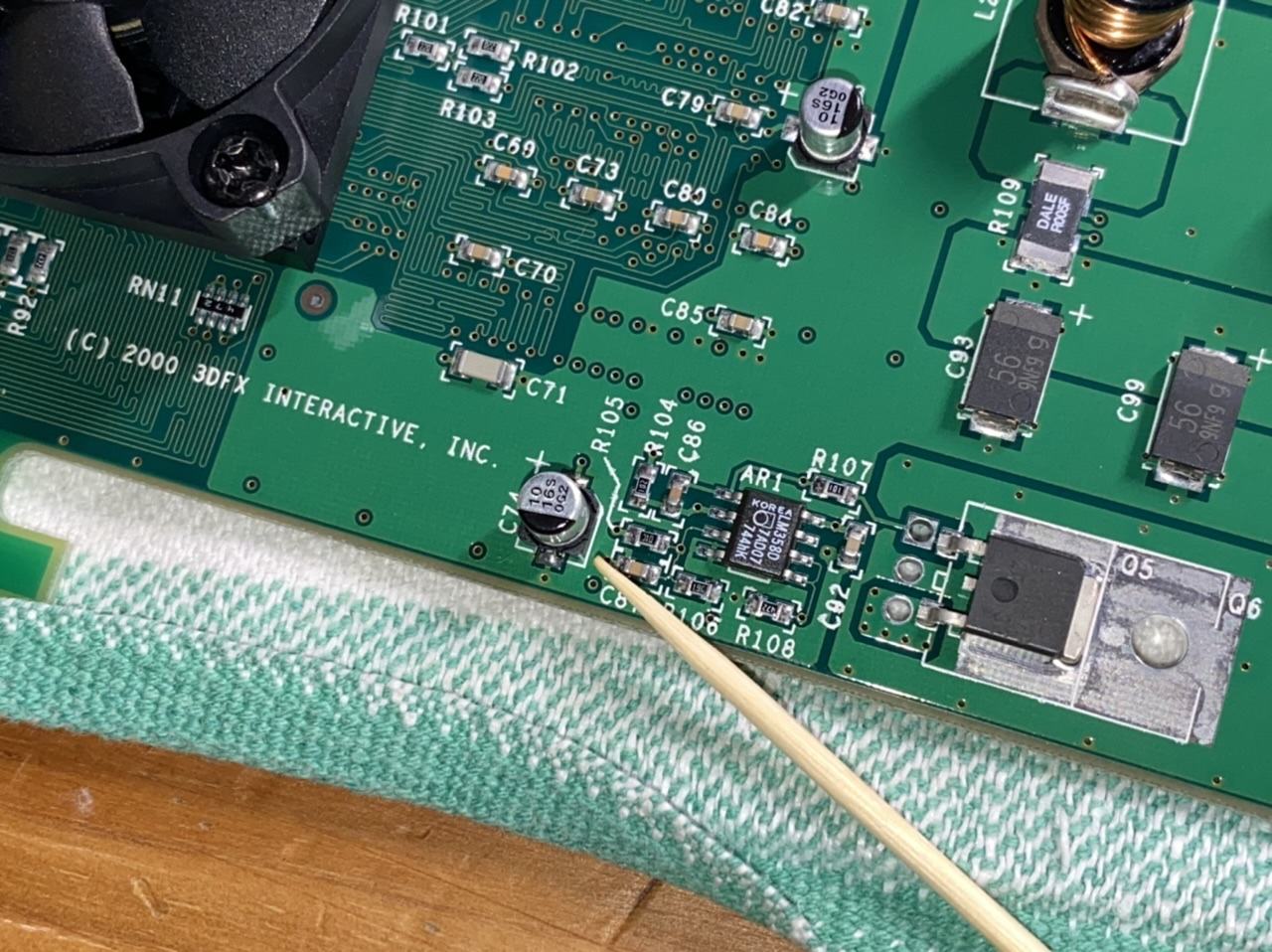

C74 ist nur eine Stütze für die 3V3 des Speichers. Viel wichtiger sind die drei Kondensatoren C93, 99 und 108 (glaube ich). Dort müssen EXAKT die gleichen rein, sonst funktioniert die Stromversorgung der Karte nicht mehr.
Und ja, BIOS 1.18 funktioniert meist deutlich besser als das übliche 1.06. Laut Release Notes gabs da schon einige Änderungen.

Kurze Frage an die Gemeinde:

hat jemand vielleicht die Datenblätter der Elko´s aus der GSC LZ Reihe?
Finde leider nur RE, LE, BP :/

Sie lebt und läuft. Wozu der ganze schmarrn? Weil es eine 5950ultra ist, weil es eine Sparkle GeForce 5950 ultra Platinum ist:) (Standartglocks)
-Leiterbahn zum unteren bga ram rekonstruiert und eingeharzt -am rententionmodul Platz geschaffen für den kleinen 2k klecks -2 kerkos am agp Slot gelötet -gpu delided weil wlp unter HS verschlissen -wlp und HS gerichtet -lüftertunnel mit in die Wanne genommen und gereinigt -lüfternabe gezogen und gereinigt -aufkleber wieder verklebt, war teilweise locker -wärmeleitpads ersetzt gegen Arctic -fehlende schraube beigefügt


Anhänge

  • IMG_20210521_115430.jpg
    1,1 MB · Aufrufe: 88
  • IMG_20210521_115452.jpg
    782 KB · Aufrufe: 93
  • IMG_20210521_115515.jpg
    644,3 KB · Aufrufe: 86
  • IMG_20210521_115531.jpg
    883,5 KB · Aufrufe: 95
  • IMG_20210521_121043.jpg
    772,6 KB · Aufrufe: 87
hat jemand vielleicht die Datenblätter der Elko´s aus der GSC LZ Reihe?
Finde leider nur RE, LE, BP :/

Nicht verwunderlich, denn GSC kam gar nicht mehr groß dazu die LZ zu vermarkten. Aus GSC wurde als nächstes Evercon und da findest du entsprechend auch das Datenblatt der LZ Serie.


Anhänge

  • Evercon [radial thru-hole] LZ Series.pdf
    734,5 KB · Aufrufe: 81

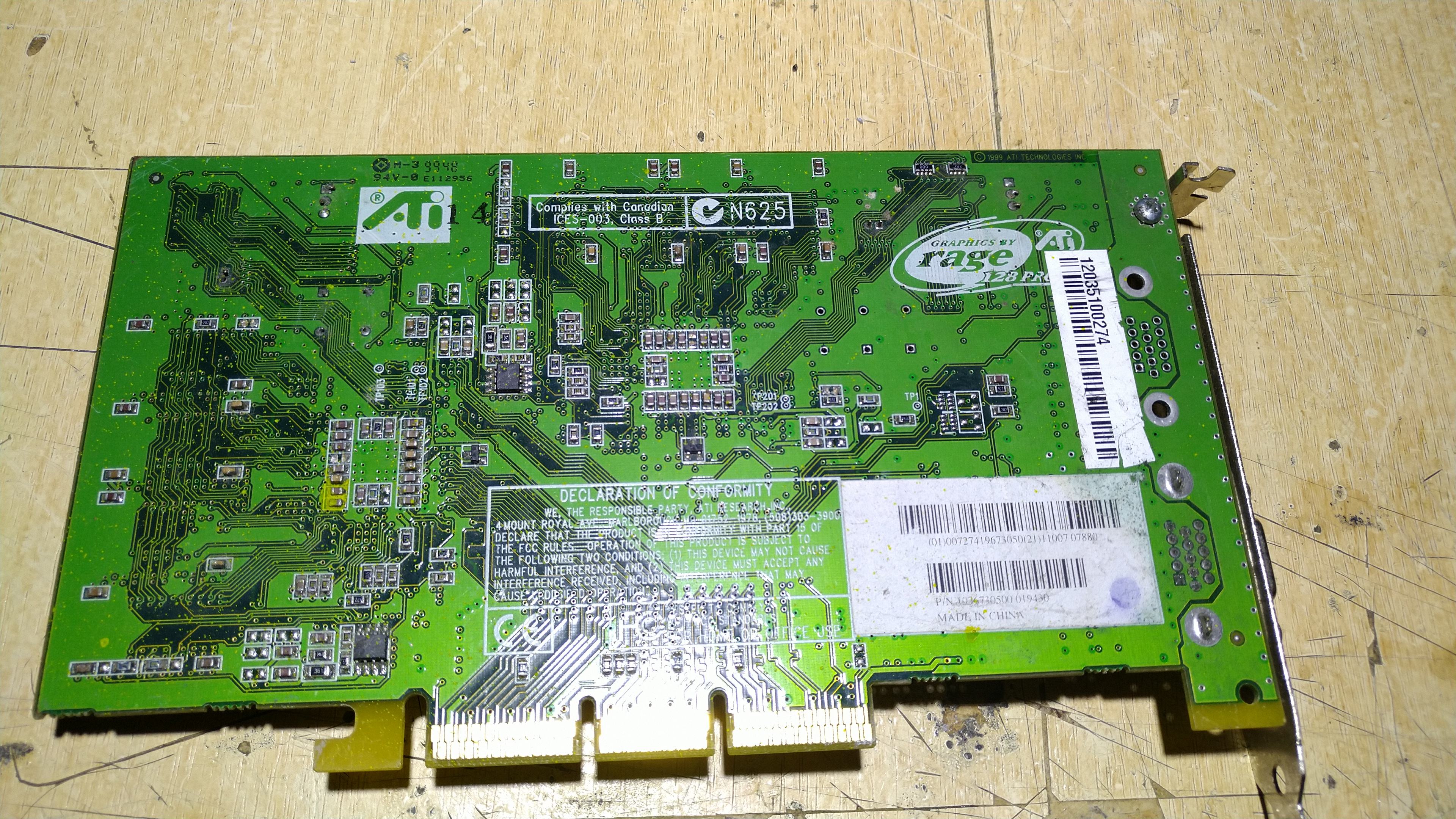

Hab heute auch was feines erhalten... Verkäufer hatte die in einer großen Kiste mit Haufen anderer Karten im Keller gefunden... Naja war leider nicht einzeln verpackt :(
Erstmal bilder finden, was da original für Teile drauf waren die bei meiner hier fehlen...
Naja für 10€ kann man die ja trotzdem mal mitnehmen :d


Anhänge

  • IMG_20210521_162232.jpg
    1,2 MB · Aufrufe: 88
  • IMG_20210521_162208.jpg
    1,5 MB · Aufrufe: 84
  • IMG_20210521_162216.jpg
    1,3 MB · Aufrufe: 84
  • IMG_20210521_162146.jpg
    1,2 MB · Aufrufe: 80
  • IMG_20210521_162154.jpg
    1,1 MB · Aufrufe: 79
  • IMG_20210521_162227.jpg
    1,3 MB · Aufrufe: 74
  • IMG_20210521_162220.jpg
    1,3 MB · Aufrufe: 71
  • IMG_20210521_162133.jpg
    1,3 MB · Aufrufe: 78
  • IMG_20210521_162138.jpg
    1,2 MB · Aufrufe: 67
  • IMG_20210521_162127.jpg
    1,5 MB · Aufrufe: 78
Rage maxx feines Teil. Hab ich auch liegen. Einzig die Treiber gingen nur auf 98se oder me so wie ich das in Erinnerung habe:)
Beitrag automatisch zusammengeführt:

Grün muss sie sein, im Referenzdesign. Über 15 Jahre bist du in meiner Sammlung gewesen. Stolz wie bolle bist du durch alle Spiele gesaust hast jeden Benchmark ohne murren durchgezogen. Leadtek a380 GeForce 5950 ultra mit Standartkühler.
Dein Lüfter klingt schon etwas kernig. Das liegt am Lager was in die Jahre gekommen ist, aber noch rund läuft. Eine Schraube hat dir gefehlt. Die hast du wieder, auch wenn es keine originale ist. Die hast du dankend angenommen ebenso die frischen arctic wärmeleitpads. Das honorierst du alles mit 70°C volllast. Tadellos. Ich hoffe dieser kleine nv38 macht seinen neuen Besitzer ebenso glücklich wie mich. Mach's gut kleine Karte:)


Anhänge

  • IMG_20210521_170211.jpg
    777,8 KB · Aufrufe: 69
  • IMG_20210521_170226.jpg
    1,2 MB · Aufrufe: 59
  • IMG_20210521_170240.jpg
    880,5 KB · Aufrufe: 60
  • IMG_20210521_170311.jpg
    1,3 MB · Aufrufe: 66
Zuletzt bearbeitet:
Na dann Glückwunsch zur Fury Maxx. Auf der Suche bin ich auch noch, hab aber schon aufgegeben, eine so billig zu finden. Das war aber kein Konvolut von ebay oder so?

Doch, war in einem Konvolut mit drin - aber ich konnte die dem als einzelne Karte abschwatzen. Die ganzen anderen Karten waren Müll :d

Hat jemand gerade eine fury maxx zur Hand und könnte mir eventuell mal richtig gute, hochauflösende Fotos der Rückseite der Karte machen? Würde mir schon deutlich weiter helfen :)

Perfekt, besten Dank :)
Erstmal richtig saubermachen, teile ersetzen und dann mal schauen ob die noch lebt


Habe mir einen Benchtable aus einem alten Gehäuse gebaut. Jetzt fehlt nurnoch eine WinXP installation und dann kann das Gigabyte EP45 Extreme hoffentlich mal zeigen was es kann :)

Zuletzt bearbeitet:

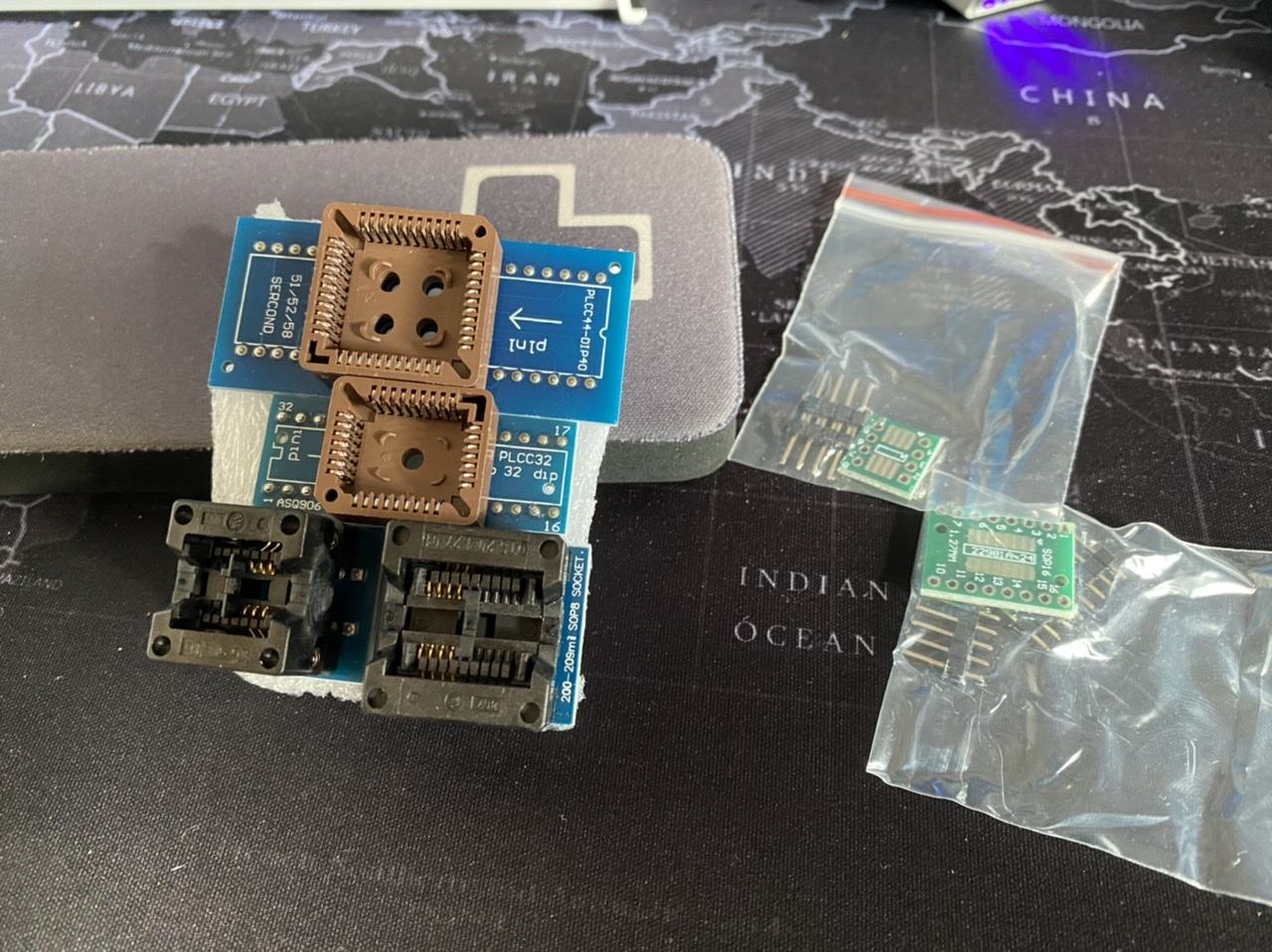

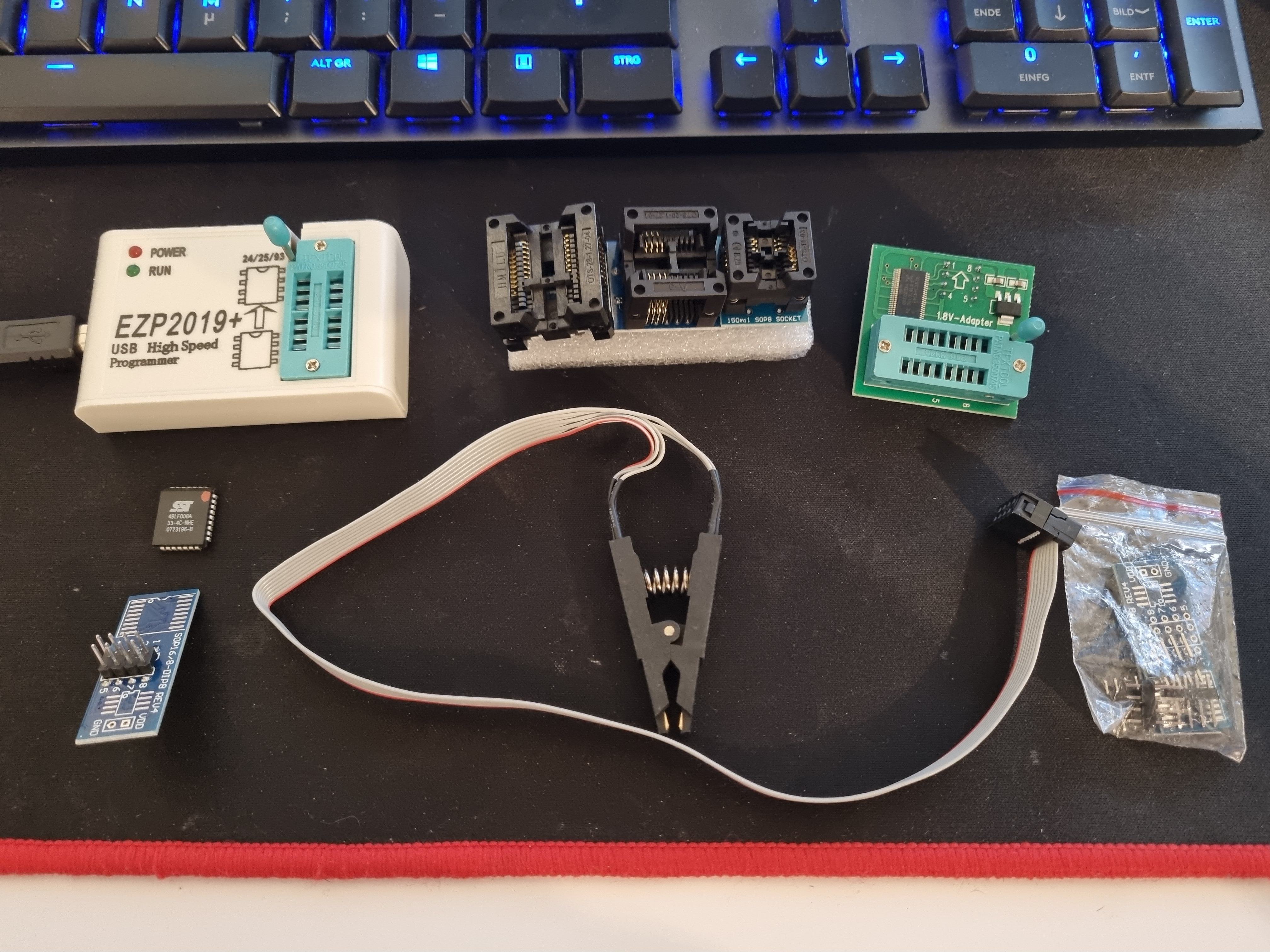

Kann mir mal eben wer auf die Sprünge helfen bitte? Ich steh auf dem Schlauch.. Wie bekomme ich denn den IC jetzt mit dem Gerät verbunden, irgendwie find ich nix passendes? Danke.

Hach mist, die fury maxx rührt sich nicht :( Beide Gpu's werden zwar warm, aber Bild bekomme ich trotzdem nicht :(

Ich habe keine jumper, scheinen auch fest verlötet zu sein (siehe Bilder weiter oben)

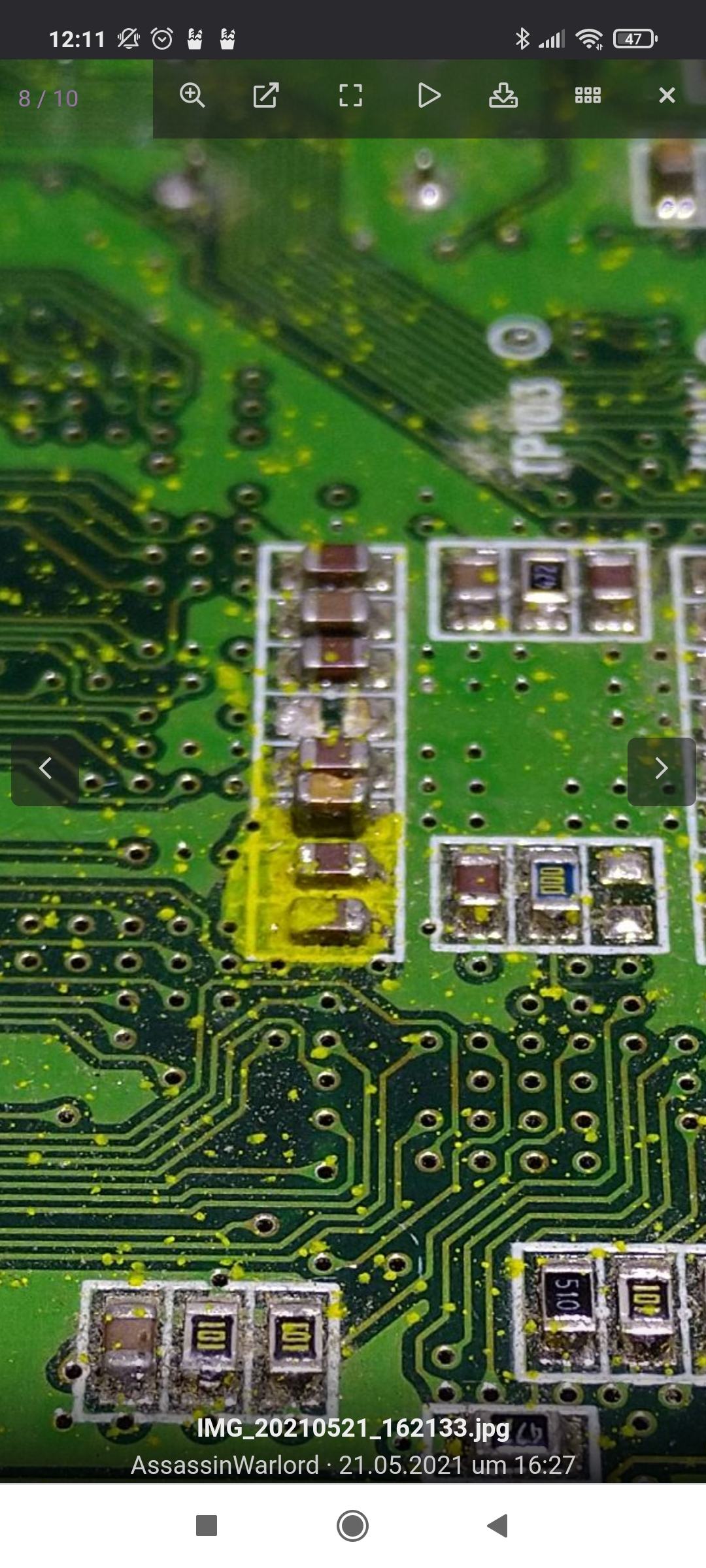

Also hier sieht es so aus als würde ein SMD Bauteil fehlen und ein paar beschädigt sein. Vielleicht liegt es nur daran :)

Edit: Hab grad geleseb das du schon Teile ersetzt hast

Jep. Das waren nur KermaikKondensatoren die beschädigt waren oder ganz fehlten... Ich mach nachher nochmal nen Bild wie die aktuell ausschaut. Hab da aber überall wieder einen Kerko drauf gelötet.
