Stangelator
Experte
Zuletzt bearbeitet:
[Sammelthread] NostalgieDeLuxx Bastelthread
- Ersteller stunned_guy
- Erstellt am
Ben Psyko
Urgestein
Soweit Ich weiß heisst FF das alles OK ist
Alles konnte gefunden und geladen werden.
Vielleicht sogar die Abkürzung für Fully Functioning
Shmazed
Experte
- Mitglied seit
- 20.07.2015
- Beiträge
- 48
Jetzt im Ernst? 🤯 Dann setze ich mich da morgen noch mal dran. Evtl. hat auch die Grafikkarte, RAM, oder CPU ein Problem? Habe jedenfalls so keine Bildausgabe gehabt vorhin.Soweit Ich weiß heisst FF das alles OK ist
Alles konnte gefunden und geladen werden.
Vielleicht sogar die Abkürzung für Fully Functioning
Nachtrag: Also das Board ist in dem aktuellen Zustand definitiv nicht funktionsfähig. Egal mit welchen Komponenten - Geht sofort auf "FF". Keine Bildausgabe.
Musste dann erstmal zum Ausgleich n paar Grafikkarten auf nem funktionierenden Board testen. 😂
Sehe zu, dass ich morgen die Elkos aufliste. ✌️
Ich glaube dann wird es einfacher die Beschriftungen der aufgeblähten Elkos aufzulisten. Aber sorry, mein Fehler. 😅
Zuletzt bearbeitet:
Stangelator
Experte
Es war halt klar. Sowas von klar. Ein SMD kerko am agp fehlt. Und Madame läuft nach 10sek 3dmark im Ghettosetup auf 82 Grad. Zum Glück war das Hochtemperatursilikon nicht gut geklebt und mit dem delidtool von @WMDK in nicht Mal einer Minute geköpft. Jetzt wird gereinigt und geklebt und morgen noch der kerko gelötet. Folgt mir für mehr Rezepte
Hier das Gegenstück zum Vergleich Asus v9950. Läuft auf Last mit 78°C hab ich trotzdem geköpft. Wäre aber nicht notwendig gewesen. Bei dieser Karte ging der HS nur mit viel Mühe ab, da ordentlich verklebt. Wer aber ruhig und geduldig ist, bekommt alles zerstörungsfrei runter. Bei der Asus verblieb das Hochtemperatursilikon auf dem Substrat. Das stört nicht weiter. Neue wlp wird anschließend aufgetragen. HS probe legen ob wlp ausreichend ist. Danach wird eine hauchdünne Schicht neues Silikon auf das alte aufgetragen. Abgeschliffen wird nichts! Dadurch versaut man sich das substrat. Maximal am HS rückstande entfernt. Anschließend wird mit leicht kreisenden Bewegungen und Anpressdruck der HS in seine originale Position gebracht und beschwert. Nach 24stunden ist alles fest und es erfolgt die Montage der Kühler und hoffentlich auch der Temperaturerfolg
Beitrag automatisch zusammengeführt:
Hier das Gegenstück zum Vergleich Asus v9950. Läuft auf Last mit 78°C hab ich trotzdem geköpft. Wäre aber nicht notwendig gewesen. Bei dieser Karte ging der HS nur mit viel Mühe ab, da ordentlich verklebt. Wer aber ruhig und geduldig ist, bekommt alles zerstörungsfrei runter. Bei der Asus verblieb das Hochtemperatursilikon auf dem Substrat. Das stört nicht weiter. Neue wlp wird anschließend aufgetragen. HS probe legen ob wlp ausreichend ist. Danach wird eine hauchdünne Schicht neues Silikon auf das alte aufgetragen. Abgeschliffen wird nichts! Dadurch versaut man sich das substrat. Maximal am HS rückstande entfernt. Anschließend wird mit leicht kreisenden Bewegungen und Anpressdruck der HS in seine originale Position gebracht und beschwert. Nach 24stunden ist alles fest und es erfolgt die Montage der Kühler und hoffentlich auch der Temperaturerfolg
Anhänge
Zuletzt bearbeitet:
Stangelator
Experte
Hier der Erfolg. 70°C im Ghettosetup bei vollast. Ein absoluter Traumwert für die palit daytona gf59. Die Asus dagegen ist so fettig geblieben. Das liegt am bios. Hier wurde keine Verbesserung erzielt. Alles bis 85°C bei vollast lohnt nicht zu köpfen. Erst Recht nicht bei den Asus karten. Da kann eine v9980 ultra auch Mal mit 90°C laufen.
Anhänge
Ich hatte schonmal nach Ersatzkandidaten für die 8 Stück KZG gefragt, aber irgendwie finde ich die Links nicht mehr.
Die 5 großen KZG sind am CPU-Sockel (939), die 3 anderen knapp daneben. Siehe Bild.
Die 5 großen KZG: 10x25 mm, 6,3 V, 3300 µF
Die 3 kleineren KZG: 10x20 mm, 16 V, 1500 µF
Laut @WMDK gibt es da irgendwie keinen richtigen Ersatz, ich müsste Polymerkondensatoren nehmen.
Die 5 großen KZG sind am CPU-Sockel (939), die 3 anderen knapp daneben. Siehe Bild.
Die 5 großen KZG: 10x25 mm, 6,3 V, 3300 µF
Die 3 kleineren KZG: 10x20 mm, 16 V, 1500 µF
Laut @WMDK gibt es da irgendwie keinen richtigen Ersatz, ich müsste Polymerkondensatoren nehmen.
Stangelator
Experte
Du hättest messen können was an Spannung an den Orgelpfeifen ansteht. Falls das board nicht gleich abgeschalten hätte. Ansonsten bleibt dir nur ein 2200uf 6,3v poly für die 3300er mit esr kleiner 12mohm. Bei den 1500uf 16v findest du exakten Ersatz im poly segment
United chemicon oder kemet sind lieferbar
Bestimmt 5x3300uf 6,3v ->2200uf 6,3v ucc oder kemet. Außer es liegt cpu core an, dann 2700uf 4v. Die 1500 kannst du an poly fasst alles nehmen. Ucc, Illinois capacitor, nichicon
Beitrag automatisch zusammengeführt:
United chemicon oder kemet sind lieferbar
Bestimmt 5x3300uf 6,3v ->2200uf 6,3v ucc oder kemet. Außer es liegt cpu core an, dann 2700uf 4v. Die 1500 kannst du an poly fasst alles nehmen. Ucc, Illinois capacitor, nichicon
Zuletzt bearbeitet:
Ist doch relativ offensichtlich das die drei 16v KZG auf der primärseite der CPU Spawas sitzen (12v) und die 6.3v KZG werden Vcore Anliegen haben. Da gibts doch die 4V Polys mit 2700uF. Und für die 16V kann man wahrscheinlich sogar Panasonic FR nehmen, wenn 12mm Caps aufs Board passen.
12 mm gehen leider nicht, das wird zu eng. Board geht an, startet aber nicht. CPU wird warm.
Zuletzt bearbeitet:
Stangelator
Experte
Weder die fr noch die fm reichen an der stelle um die kzg zu ersetzen. Was du brauchst ist 3x 1500uf 16v poly von nichicon, ucc oder Illinois capacitor. Und die 3300uf 6,3v wie @Tzk auch schrieb, gegen 2700uf 4v polymere ersetzen. Da wo ich nicht messen und nur mutmaßen kann, nemm ich 2200uf 6,3v. Aber wird schon so sein das an denen die vcore anliegt
Die Pana FR 16V in 12.5x30 oder 12.5x35mm haben 12mOhm und einen Ripple von 3750mA bei einer Kapazität von 3300uF oder 3900uF. Die sollten eigentlich passen um die KZG an der Stelle zu ersetzen. Aber da 12mm ja nicht passt, hat sich das eh erledigt.
Blackpitty
Legende
@stunned_guy
ich habe auf meinem Asrock 939 Board genau die gleichen Schrottdinger und WMDK hat passende die man immer als Ersatz bei der Sorte nimmt selbst da und mir auch vorgeschlagen.
Man nimmt PLG 2700µF / 4V die es nur gerade nirgends zu kaufen gibt ohne lange Lieferzeit
ich habe auf meinem Asrock 939 Board genau die gleichen Schrottdinger und WMDK hat passende die man immer als Ersatz bei der Sorte nimmt selbst da und mir auch vorgeschlagen.
Man nimmt PLG 2700µF / 4V die es nur gerade nirgends zu kaufen gibt ohne lange Lieferzeit
Stangelator
Experte
Hätte ich bestimmt noch liegen. Sind ja nur 5stk
Ich habe vor dem Sommer noch 8 Stück bekommen - restl. 17 kommen jetzt erst am 2.8.2021
Hier noch den Rest, den ich habe - ich kriege das mit dem Auslöten nicht hin
😭Wenn mal wer in Wien ist in der nächsten Zeit, der das kann, würde ich mich freuen, wenn er sich bei mir meldet. Danke
Mouser Electronics, Inc. - Versandbenachrichtigung
|
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.212
Welches Board?
Was ich bei manchen auch beobachten konnte: Drück mal ganz fest auf dem Chipsatz und starte dann. Wenn es dann durchstartet, brauchts ein Reflow.
Biostar NF4-A9A Sockel 939. Eigentlich nichts besonderes, aber da es das Board sehr selten gilt bzw. gab, möchte ich es "retten".

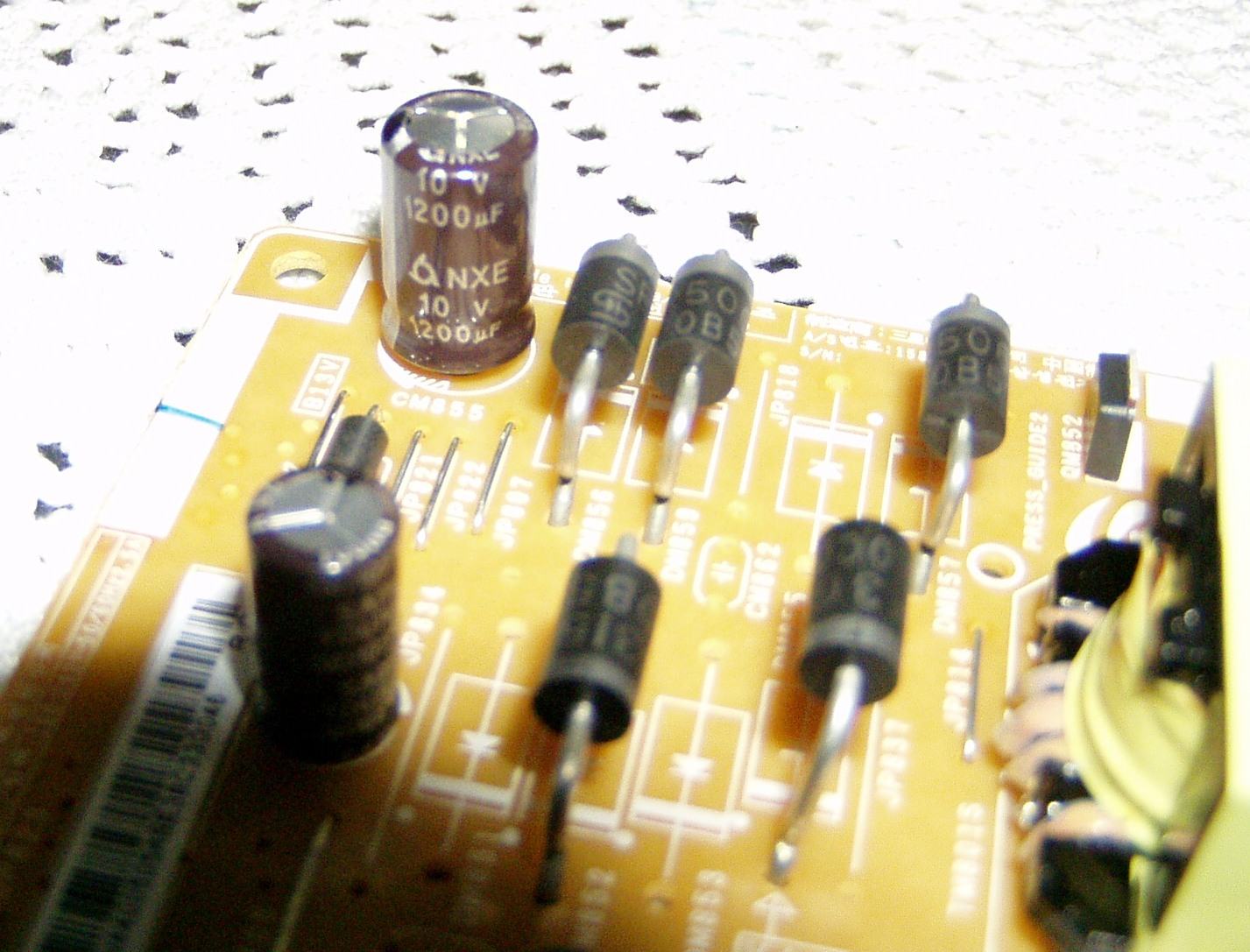

Na so ein Ding - vorgestern hat der Samsung TV sich nicht mehr Einschalten lassen - Strom hat er - kommt aber kein Bild mehr - zerlegt und ich denke den Übeltäter gefunden zu haben
Es ist ein Sam Young 1 NX III NXE 1200uF 10 V
@WMDK : Welchen könnte ich von denen nehmen, die ich schon habe siehe oben
Und sorry für den Abstecher bitte. Danke
Es ist ein Sam Young 1 NX III NXE 1200uF 10 V
@WMDK : Welchen könnte ich von denen nehmen, die ich schon habe siehe oben
Und sorry für den Abstecher bitte. Danke
Stangelator
Experte
1,200 10 × 16 2,100 ripple 0.019 Ohm esr.
Da müsstest du den kemet 1500 uf nehmen. 10 und 16v hast du. Die gehen beide. Der 1200uf 25v fr geht auch
@HerrAbisZ der pana fr ist aber ziemlich hoch. Baufreiheit beachten zum rückwärtigen Schirmblech oder Gehäuse
Da müsstest du den kemet 1500 uf nehmen. 10 und 16v hast du. Die gehen beide. Der 1200uf 25v fr geht auch
Beitrag automatisch zusammengeführt:
@HerrAbisZ der pana fr ist aber ziemlich hoch. Baufreiheit beachten zum rückwärtigen Schirmblech oder Gehäuse
Zuletzt bearbeitet:
Der Samyoung ist zwar nur 18mm hoch, aber den habe ich beim Conrad gefunden
www.conrad.at
20mm sollten auch gehen
Ich versuche mal den 1500uF 16 V - da habe ich mehr Reserven
- denn wieso macht gerade dieser eine dicke Backe ?
Panasonic , THT Elektrolyt Kondensator 1200μF ±20% / 10V dc, Ø 10mm x 20mm, bis 105°C kaufen
Großes %brandid% Sortiment ➤ Panasonic , THT Elektrolyt Kondensator 1200μF ±20% / 10V dc, Ø 10mm x 20mm, bis 105°C ✚ Expresslieferung ✓ Versandkostenfrei ab 69 €
www.conrad.at
20mm sollten auch gehen
Ich versuche mal den 1500uF 16 V - da habe ich mehr Reserven
- denn wieso macht gerade dieser eine dicke Backe ?
Beitrag automatisch zusammengeführt:
Der ist sogar 25mm hoch, der geht eh nicht
Zuletzt bearbeitet:
Stangelator
Experte
@HerrAbisZ der Panasonic fc wird nicht reichen. Der ist zu schwach auf der Brust. Nimm den kemet in 10v oder 16v. Von der Größe und seinen werten passt der. Der Panasonic fr wird zu hoch sein.
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.212
Wenn der Kondensator zu hoch ist, lässt der sich bestimmt auch liegend verlöten. Die Beinchen dürften zumindestens recht lang sein, sofern man die nicht alle im Vorraus gekürzt hat.
Stangelator
Experte
Absolut richtig. Muss jeder selbst wissen. Er hat 3 zur Auswahl die den Job tun würden, einen davon muss er umlegen. Muss ich persönlich nicht lange überlegen. Aber wer es ganz genau nehmen will, legt den pana fr 1200uf 25v um und hat vermutlich astreinen ersatz. Die anderen werden es aber genauso machen trotz 300uf mehr
trotz 300uf mehr
Stangelator
Experte
@HerrAbisZ ich drücke die Daumen das es nur an dem Elko liegt
Neuer ist eh schon da - wenn nicht kann ich auch nichts machen - aber ich habe es versucht
Erst mal alles abkühlen lassen und dann zusammen bauen - ich werde berichten

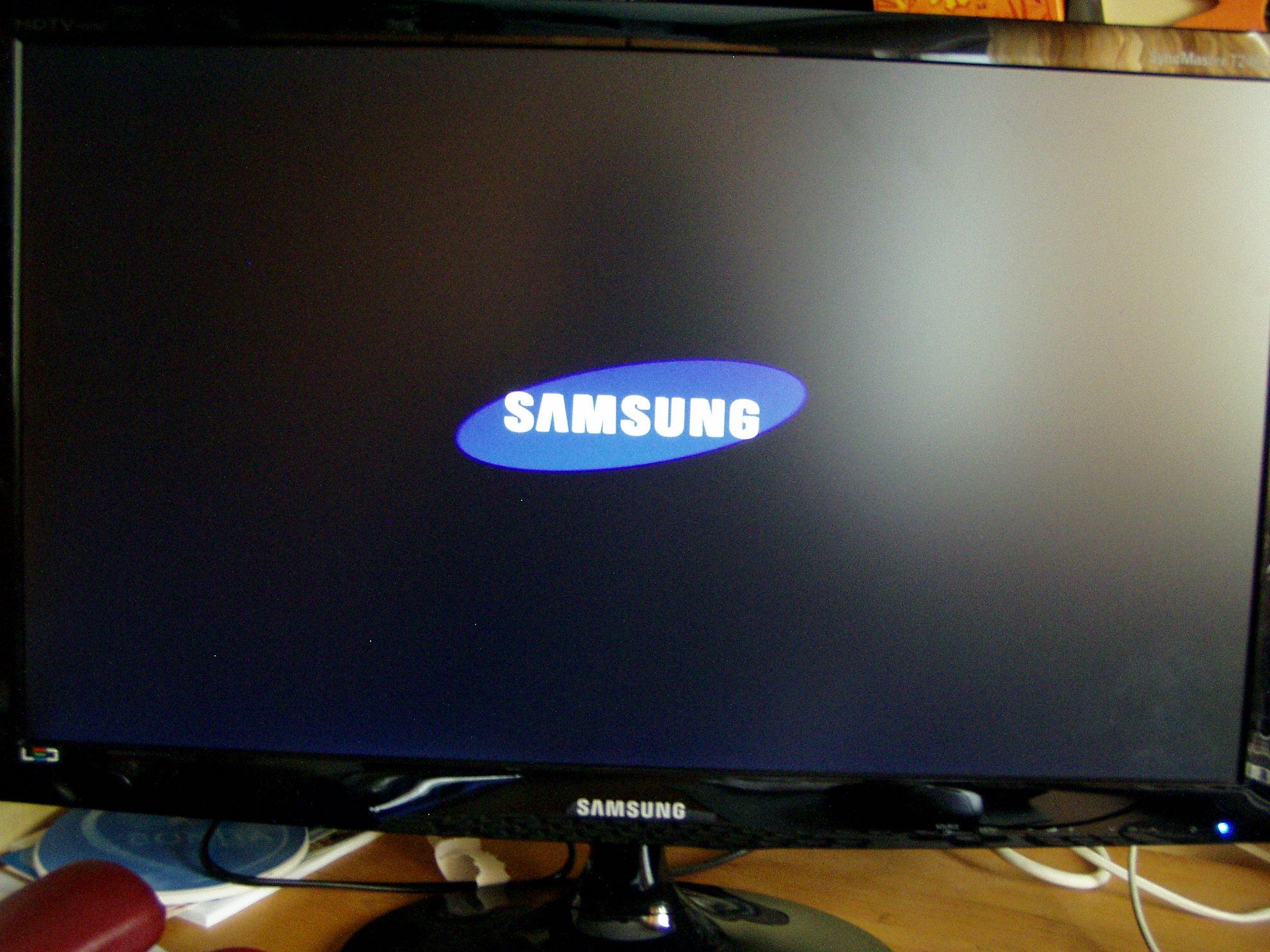

SO! Nachdem ich alles zusammengebaut habe - eingeschaltet - kein Bild - aber es blinkte die LED nicht wie wild von vorher - ging alles anstecken - auf einmal TON! und ganz schwach sah ich ein Bild - au weia - habe ich etwa vergessen die Hintergrundbeleuchtung an zu stecken - richtig - es funzt wieder !!
Mal sehen wie lange - jetzt gönne ich mir mal Mittagessen
Erst mal alles abkühlen lassen und dann zusammen bauen - ich werde berichten
Beitrag automatisch zusammengeführt:

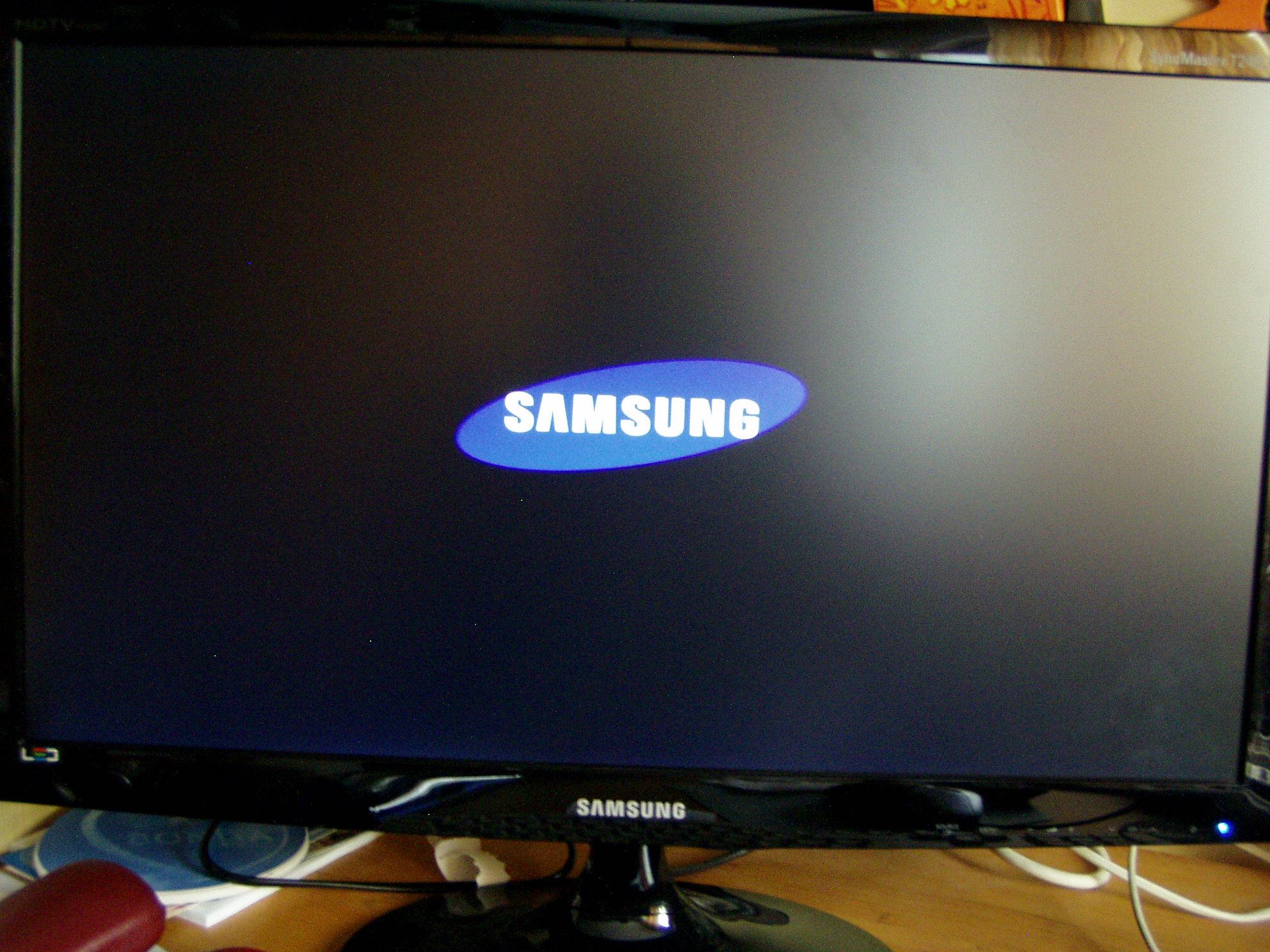

SO! Nachdem ich alles zusammengebaut habe - eingeschaltet - kein Bild - aber es blinkte die LED nicht wie wild von vorher - ging alles anstecken - auf einmal TON! und ganz schwach sah ich ein Bild - au weia - habe ich etwa vergessen die Hintergrundbeleuchtung an zu stecken
- richtig - es funzt wieder !! Mal sehen wie lange - jetzt gönne ich mir mal Mittagessen
Zuletzt bearbeitet:
Stangelator
Experte
Einwandfrei. Solche Erfolge brauchen die Leute öfter dann würde diese Wegwerfgesellschaft einen winzigen funken besser
dann würde diese Wegwerfgesellschaft einen winzigen funken besser
WMDK
Legende
Wie @Stangelator, @Blackpitty und @Tzk schon geschrieben haben...
Du willst die 2700er PLG in 4V für die 3300er KZG und entsprechende Polys für die 1500er 16V.
Passend und günstig sind z.B. auch diese hier:
Welche ich alternativ immer gerne nehme, sind diese:
Meine 16V/1500µF KEMET Bestände sind allerdings inzwischen abgebrannt, hab hier in letzter Zeit viel "Überbrückungshilfe" geleistet weil vieles nicht lieferbar ist
Die 1500er PSG hätte ich allerdings noch da. Von den 2700ern habe ich auch noch Bestände. Falls ich dir was zusenden soll, schicke mir einfach eine PN.
SchneeLeopard
Legende
Heute mal wieder dem Crossfire Thema gewidmet.
Starte Windows 7, ploppt direkt vom CCC eine Nachricht mit Crossfire auf, dort unter Leistung nachgesehen, Crossfire taucht auf.
GPU-z gecheckt, Crossfire Enabled (2 GPUs).
Also 3DMark06 gestartet .... ummmm, ja, Grafik sieht zum wegrennen aus (flackert) und beim zweiten Test Bluescreen -> Neustart & CF wieder weg.
Irgendwie bin ich jetzt schon genervt davon.
Entweder probiere ich weiter oder werfe es raus und baue eine Radeon 4870 bzw. GeForce 6800 ein.
Starte Windows 7, ploppt direkt vom CCC eine Nachricht mit Crossfire auf, dort unter Leistung nachgesehen, Crossfire taucht auf.
GPU-z gecheckt, Crossfire Enabled (2 GPUs).
Also 3DMark06 gestartet .... ummmm, ja, Grafik sieht zum wegrennen aus (flackert) und beim zweiten Test Bluescreen -> Neustart & CF wieder weg.
Irgendwie bin ich jetzt schon genervt davon.
Entweder probiere ich weiter oder werfe es raus und baue eine Radeon 4870 bzw. GeForce 6800 ein.
Stangelator
Experte
@SchneeLeopard die Karten jede für sich laufen aber? Crossfire dongle auch richtig gesteckt, sollte es sich um ein altes cf gespann handeln?
