[Sammelthread] NostalgieDeLuxx Bastelthread

[bschicht86]

Letztens hatte ich ein Asus A8N-E auf der "Schlachtbank" gehabt, welches überhaupt nicht booten wollte, auch gabs keinerlei Post-Codes. Mir ist dann ein heißes Bauteil (78L05) neben dem Audio-Codec aufgefallen. Auch der Tausch des Reglers brachte nichts und so entschied ich mich, den Audio-Codec (ALC850) zu amputieren. Siehe da, das Board postete wieder und lief auch anstandslos durch memtest. Jetzt warte ich nur noch auf Ersatz aus China, vielleicht bekomme ich den Onboard-Sound damit wieder hin.



[hostile]

@bschicht86
Coole Geschichte, würde mich über eine kleine Foto-Doku hier im Thread freuen.


Ich war auch nicht untätig, aber mal wieder nicht so im Nostalgie-Bereich...

Nach Startproblemen geht gar nichts mehr

Der PC meiner Freundin lief jahrelang wunderbar. Seit ein paar Monaten hat der PC manchmal Probleme beim Kaltstart: die Lüfter drehen sich, allerdings kam kein Bild, der PC startet neu und das Verhalten wiederholt sich. Erst nach manuellem stoppen und wieder starten, hat er dann manchmal...

www.hardwareluxx.de

Wobei... ich habe eine GTX 570 repariert - die überhitzte immer. Der Rundlüfter war einfach kaputt, er drehte noch, aber konnte nicht mehr geregelt werden bzw. wurde fehlerhaft geregelt. Der Lüfter selbst hat anscheinend eine komplexere Schalttechnik and die man auch nicht mal eben so rankommt, ohne das Plastik zu zerstören. Deswegen hatte ich zwei Lüfter aus China (Ali...) bestellt und einen gestern montiert - Grafikkarte funktioniert wieder wunderbar ohne zu überhitzen.

gruß
hostile



[Stangelator]

Ich hab Mal wieder etwas gebastelt. Da keine von meinen funktionierenden palit gf4ti einen DVI hatten, hab ich Mal eine kleine Operation gewagt. Chips hab ich vom ali, SMD Komponenten von einer pny gf4ti. Rückseite war natürlich auch ziemlich aufwendig, aber alles machbar. Nachdem Test muss lediglich noch eine Blende montiert werden, und die Karte ist wieder fertig



[Stangelator]

Palit 128mb gf4ti hab ich gleich noch die Vorderseite fertig gemacht. Fehlt nur noch die Rückseite dann hat auch diese Karte einen dvi. Die 64mb Version läuft tadellos



[Stangelator]

Noch ein abschließender Post. Alle beide palit GeForce 4 ti 4200 (64 sowie 128mb) konnten mit einem dvi aufgerüstet werden. Spenderkarten palit gf4ti 128mb sowie Pny gf4ti 128mb.



[stunned_guy]

Top Arbeit !



[Stangelator]

@stunned_guy ich bastel noch mehr solchen Humbug Fake GTX 7800 512 zb. War Höllen viel Arbeit funktioniert aber. Natürlich nicht auf den Taktraten der originalen. War Mal eine Quadro fx 4500

Beitrag automatisch zusammengeführt: 02.11.2021

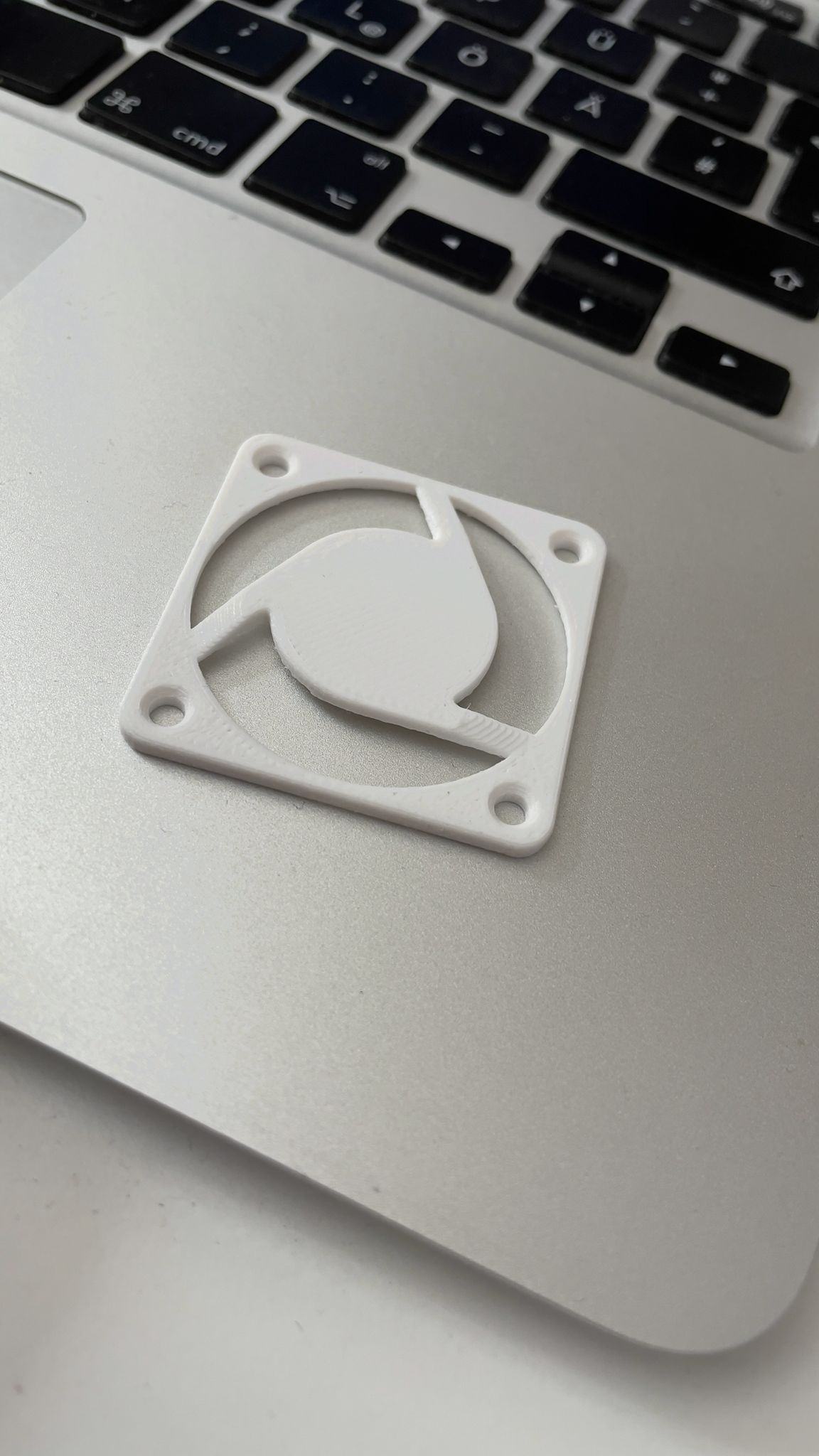

Hätte auch noch meine lila Projekt im angebot. Basis ist ein Soltek sl-86spe-l. Northbridgekühler hab ich selbst gebastelt. Einen vorhanden kühler genutzt damit der Kühler 90° gedreht ist. 40mm coolermaster Lüfter von blau auf lila umgelötet. Lüftergitter sowie Aufkleber von @WMDK bekommen lackiert und verbaut. Alle neuen elkos nakig gemacht und lackiert, im Anschluss mit Folie von @WMDK frisch beklebt. CPU kühler lackiert. 80mm coolermaster Lüfter in lila verbaut. Alle elkos und polys lila metallic lackiert. CPU ist ein 3,4ghz Northwood. Die gallatin will das board nicht. Aus welchem Grund auch immer. Was ich noch machen muss: CPU Lüfter Kabel umbauen und anschließend sleeven in lila. Northbridlüfterkabel sleeven. Danach noch 3 x 1gb Riegel anrichten für dieses setup und dann gilt das als abgeschlossen. Vielen lieben Dank an meinen supporter der express alles durch die cad Programme geknüppelt hat und umgehend für mich hat drucken lassen. Das war wirklich Express. Vielen lieben Dank 🥰 @WMDK



[Neo52]

schönes Ding 👍.
Ich wüsste garnicht wann ich soetwas bewältigen sollte, mal davon abgesehen dass ich schon Ewigkeiten nix mehr gelötet habe



[Raiden Zero]

Geht zwar um soft-modding aber bevor ich ein neues Thema aufmache:
Kann sich noch jemand erinnern, ob das BIOS vom Asus NCCH-DL ohne weitere Modifikationen aufm PC-DL lief?
Ich weiß, dass es geht. Nur eben nicht, ob zuvor was angepasst werden muss.

Hab mir gedacht ich steige von den 3.06GHz Galatins auf 3.6GHz Irwindale um. Die laufen aber auf dem normalen Bios wohl nicht.



[Blackpitty]

ich hatte zwar schonmal irgendwo hier gefragt nur keine richtige Antwort bekommen

Bei Karten wo original der Ram mit den weißen ganz weichen standard Nvidia Wärmeleitpads bestückt ist, was nehmt ihr da als Ersatz dafür?
Bitte mit einer genauen Produktinfo bzw. wo ihr das kauft oder welche Sorte/Marke

Ich hatte mir jetzt günstige blaue Wärmeleitpads in verschiedenen Dicken zum Test besorgt, doch die sind viel zu hart und passen sich beim Schrauben anziehen bei den großen Ramflächen nicht an.

Was also nehmt ihr da bevor ich irgendwas anderes Probiere was nix taugt

ist das Arctic Thermal Pad weich genug?



[Raiden Zero]

Die von Thermal Grizzly sind recht weich. Hab da bisher immer alles mit ersetzt. Aber leider auch nicht günstig.



[Blackpitty]

danke, gibt es noch eine günstigere Alternative als von der teuersten Marke?

kommt schon, jeder von euch hat doch da schon Erfahrungen gesammelt was was taugt und was nicht



[Stangelator]

Doch hatten wir schon Mal besprochen. Entweder du nimmst Arctic oder die ec360. Ich repariere und setze zig karten Jahr für Jahr instand. Einige für meine Sammlung einige zum tauschen. Die älteren Kaliber sind oftmals verbogen durch den hängenden betrieb. Das muß ein wärmeleitpad natürlich ausgleichen können. Wenn es zu viel ist werden die erwärmt und vorsichtig zurück gebogen. Original, gerade, werden die natürlich nicht mehr. Aber du hast zig Möglichkeiten für weiche pads. Alles was so 3 W/mK bis 5 W/mK hat oftmals einen superweichen shorewert. Von 6-8 wird es schon etwas härter. Darüber wird's hart bis Knüppelhart. Siehe Eisschicht wärmeleitpads. Die weißen superweichen sind Silikonpads, wobei pad da noch geschmeichelt ist. In meinen Augen ist das Wärmeleitpaste, mittelviskos, die man auf eine mullbinde gestrichen und gepresst hat. Dementsprechend sind auch die wärmeleitwerte. Werden bei dicken 0,3-0,5mm eingesetzt und pressen sich in allen Richtungen zwischen bga RAM und kühler heraus. Standartgrößen die du brauchst sind 0,5mm und 1mm. Ich hoffe das hilft weiter



[Blackpitty]

Danke,

genau, die originalen sind ja nur pastöse Paste zwischen einem Fasergeflecht und super weich so dass bei Kühlern die unter den Schrauben Federn haben auch keine Probleme entstehen und sich perfekt anpassen.
Sind die Pads zu hart, bekommt man die nicht runter gedrückt wenn viele Rambausteine da sind. Oder es verzieht die Platine(sehr schlecht)

Ich habe gesehen das ich noch ein kleines Stück Arctic mit 6w da habe von der SSD Kühlung. Das Pad ist aber auch schon zu fest finde ich für manche Karten.


Bei den EC360 gibt es ja verschiedene,

Grün 2.5w
Blau 5W
Bronze 8W

Somit denke ich eines der ersteren beiden sollte gut sein von der Härte her. Welches der beiden benutzt du genau?



[Stangelator]

Beide reichen. Ich nehme meistens die blauen bei neuen karten. Ist die Karte denn so krumm das du ultra super weiche brauchst? Ansonsten reichen weiche. Da braucht man keine Raketenwissenschaft betreiben Anpressdruck einfach kontrollieren. Das gelingt dir schon eigentlich bleibt dir nur ec360 green und Arctic blau übrig vom shorewert



[Blackpitty]

ok, dann weis ich bescheid.

Na ich hab gestern mal alle PCIe Karten(20Stück) die ich habe getestet ob Bild kommt. Nun bekommen alle neue WLP und Pads.

Die günstigen blauen Pads von Amazon die ich zum Test mal kaufte in 0.5, 1 und 1.5mm taugen nichts. Wenn der Ram Abstand zwischen 2 Paddicken liegt bekommste das nicht runtergedrückt und ich hab keine Lust da großartig rumzudrücken bzw. das im nicht sichtbaren Bereich was in der Luft hängt.

Bei der 9800GX2 z.B. sieht man sehr schlecht hin und der Kühler ist von schlechter Qualität was die Auflagen betrifft, da ist auch ein großer Abstand vorhanden u dan anderer Stelle ganz wenig. Da kann man nicht anfangen verschiedene härtere Pads auszuloten oder sonstiges.

Darum weiche Pads die esdann zusammen oder raus quetscht wie original und gut ist.

Dann versuch ich mal die grünen, danke für den Tipp



[Stangelator]

Bei der 9800gx2 solltest du die geringsten Probleme haben. Die Karte kann es kaum verziehen. Vermutlich liegts einfach an den billig pads:/ manchmal ist es aber einfach gefummel. Da geb ich dir Recht. Da probiert man ne Weile bis es passt



[bschicht86]

Sind 478er Boards für Pentium 4 mit 100MHz FSB interessant oder ist deren Erhalt vergebene Liebesmüh? 2 Kandidaten, die ich hier liegen hab: MSI 845 Ultra und Aopen MX4B.



[stunned_guy]

Asus A7N8X-X -> 3 große Kondensatoren sind defekt. Das Board lief vorher. Im Betrieb dann ein Platzer und das wars. Lohnt ein Kondensatortausch oder das Board gleich entsorgen ?



[Stangelator]

@bschicht86 das msi lohnt vllt zu retten.
@stunned_guy löt doch den defekten aus und einen gebrauchten ein. 5 min Arbeit mit dem Ergebnis das mehr als der Kondensator drauf gegangen ist. Aber du hättest Sicherheit



[stunned_guy]

Sind 3 Kondensatoren und bei meinen Lötfähigkeiten sicherlich mehr als 30 Minuten bis zu einer Stunde.



[bschicht86]

Ich nehm das Board gern, falls du es entsorgen willst.



[stunned_guy]

Immer dieses Board-Hin-und-Her-Geschiebe Habe doch erst eins von dir bekommen



[bschicht86]

Na ich brauch Futter für die Liste. Außerdem war meins an dich gut durchdiagnostiziert.



[stunned_guy]

Lief das überhaupt ? Ich habe es noch nicht ausprobiert.



[bschicht86]

Freilich. Nur das USB wollte nicht.



[stunned_guy]

Ok, ich muss es erstmal auspacken und dann testen. Danke



[bschicht86]

Dann kannst du ja bei meinem "neuen" ein paar überschüssige ESD-Tüten beilegen.



[Tzk]

A7N8X-X

Hat nur singlechannel und ist das lowbudget Board. Kann man retten, muss man aber nicht. Deluxe und -e Deluxe sind die besseren boards.



[stunned_guy]

Ist mir bekannt Geht mir nur ums Prinzip.
